Да будет свет! изучаем варианты самостоятельной установки фотореле для уличного освещения

Оглавление

Принцип действия астротаймера

Астротаймер — это, по сути, то же самое, что и фотореле. Принцип работы тот же. Включать свет с наступлением темноты и выключать его утром, как только датчик срабатывает. Отличие его от фотореле состоит в том, что в нем более совершенные технологии:

  • Встроенный GPS позволяет определить ваш регион и соответственно автоматически подстроиться под время, когда начинает смеркаться, а когда наступает рассвет.
  • Выставляете в нем дату и время, и он сам подстраивается под сезон и время года.

Выглядит он как достаточно маленькая пластиковая коробочка, имеет белый цвет и экран. На нем в виде цифр отображаются показания времени и т. п.

Особенности монтажа и подключения

Преимущественно на устройстве имеется схема с цветовой маркировкой проводов, которые применяются для его подключения. Наиболее вероятно используется: коричневый цвет для фазы со щитка, синий для нуля, красный или чёрный на светильник.

Достаточно зачистить концы кабелей и подключить их в соответствии с предложенной схемой. При двух контактах подключается только фаза.

При подключении светильника используя пускатель, он подключается к фотодатчику вместо лампочки. Реле тогда замыкает пускатель, что позволяет минимизировать проходящий через датчик ток. Поэтому можно приобрести более дешёвый и мыло мощный прибор.

Рекомендации по выбору уличных датчиков света

Встроенные или выносные датчики, работающие в автоматическом режиме, значительно упрощают жизнь. Если вы хотите, чтобы наружное освещение придомовой территории, подсветка дорожек или витрин включались самостоятельно, просто установите устройство в месте активного движения.

Приборы не рекомендуется устанавливать в затененных зонах или на высоте ниже 2 м – случайное затемнение или яркий свет фар вызовут ложно срабатывание

Монтаж датчика – это еще и простой способ экономии электроэнергии, особенно при использовании ламп накаливания. Осветительные приборы включатся в сумерках, когда видимость снижается, а выключатся при наступлении рассвета.

Благодаря налаженной системе освещения в летний период не придется вставать в 4-5 часов утра специально, чтобы отключить уличные фонари на придомовой территории.

А сейчас рассмотрим, какие характеристики приборов важно учитывать при покупке

Критерий #1 — конструкция и способ установки

Условно все устройства можно разделить на 2 категории: со встроенным светочувствительным датчиком и с выносным. В первом случае фотореле интегрировано в корпус и устанавливается вместе с лампой на улице, во втором – крепится на DIN-рейку вместе с автоматическими выключателями, а наружу выводится непосредственно провод с датчиком.

Детально о принципе работы фотореле мы рассказали в следующей нашей статье.

Если вы предпочитаете самостоятельную или быструю установку, подойдет встроенная модель. Она напоминает фонарик, а монтаж производится очень легко – на металлический уголок

Для подключения к сети нужно использовать схему, прилагаемую к изделию производителем. У бюджетных моделей следует присоединить 3 проводника, выходящие из-под основания корпуса.

Критерий #2 — возможность регулировки

Очень важно, какое именно освещение вы считаете недостаточным, чтобы установить настройки датчика. Можно отрегулировать нижний и верхний порог отключения

Проще говоря, при одних настройках устройство включится, когда слегка стемнеет, при других – только глубокой ночью.

Для настройки на корпусе устанавливают регулятор (тумблер или колесико), который можно плавно перемещать. Регулировку целесообразно проводить в зависимости от времени года и, соответственно, длины светового дня

Есть недорогие модели с максимальным сумеречным порогом (например, 20 лк), но без возможности регулировки. Есть вероятность, что такой прибор может вас не устроить, так как будет зажигаться слишком рано или, наоборот, только ночью.

Критерий #3 — степень защиты

К уличным устройствам предъявляются повышенные требования, так как они находятся в неблагоприятных условиях. Максимальная защита особенно актуальна для дождливых регионов или пыльных локаций.

Благодаря этой таблице вы сможете определить, с какой степенью защиты датчик потребуется вам. Нужно учесть, есть ли над ним козырек и как высоко он закреплен над землей (чем выше, тем меньше пыли)

Если показатель IP небольшой, можно соорудить нечто вроде дополнительного чехла – например, надеть сверху отрезок пластиковой бутылки. Но не нужно забывать протирать от грязи и корпус, и защитный экран, чтобы прибор не выдавал ложные срабатывания.

Критерий #4 — рабочая температура и размеры

Рабочая температура — это диапазон, при котором рекомендуется применять датчик. На практике выбор прибора не всегда соответствует действительности. Обычно нижний порог ограничен температурой -20-25°С, а в зимний период она бывает и намного ниже. Что делать? По мере возможности утеплить корпус, разместить датчик в стенной нише или купить более дорогую модель, рассчитанную на сильные холода.

Размеры устройства — для встроенных устройств габариты не так важны, так как чаще всего они крепятся на любом свободном участке стены и имеют высоту не более 10 см. А вот корпус выносного фотореле размещается внутри электрощита, среди множества защитных устройств. Под него заранее нужно выделить место, а также продумать, как лучше вывести наружу датчик.

Если вы еще сомневаетесь о целесообразности покупки фотореле, тогда предлагаем присмотреться к лампам с датчиком движения или к уличным фонарям на солнечных батареях.

Основные технические характеристики

Настройки после подключения Чтобы прибор не реагировал на перемещения домашних питомцев, на включение светильников и другие факторы, необходимо правильно его настроить.

Люди используют его для освещения дачных участков, гаражей, уличных тропинок и т. Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

Остальные подключаются к источнику питания. Для этого крепим рядом друг с другом датчик освещённости и лампу в патроне, которая будет символизировать светильник.

Для установке дома достаточно IP Последний вид фотореле должен быть прочным, не подвергаться механическим воздействиям. Можно самостоятельно выбрать необходимые рамки. Недостаток — высокая цена.

Для этого крепим рядом друг с другом датчик освещённости и лампу в патроне, которая будет символизировать светильник. Этот диапазон может быть Лк 2 Лк — это полная темнота , а может — Лк 20 Лк — это сумерки, но очертание предметов еще видно. Вторые только анализируют поступающее из внешней среды излучение. Из-за такой особенности требуется установка промежуточного реле, катушка которого включается при срабатывании одного датчика.

Стандартная маркировка включает обозначение IP с двузначным цифровым индексом. На сегодняшний день существуют различные варианты изготовления, а именно: с креплением на DIN-рейку, на стену либо на горизонтальную поверхность; уличный либо комнатный вариант использования зависит от класса защиты IP ; фотоэлемент встроенный либо внешний.

Назначение и сфера применения

Необходимо учесть несколько факторов: На него должен падать солнечный свет, то есть он должен быть под открытым небом. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время.

Но это повлияет на стоимость изделия и приведет к ненужной переплате. Проще говоря, принцип работы такой: при снижении уровня освещения изменяется сопротивление на фоторезисторе, в результате чего повышается напряжение и происходит срабатывание реле.
Датчик Освещённости «День-Ночь»

Где устанавливать?

Обратите внимание на место установки фотореле. Ошибка №2
При любой схеме подключения сам датчик не должен попадать в зону освещения светильника.

Ошибка №2
При любой схеме подключения сам датчик не должен попадать в зону освещения светильника.

Поэтому в 90% случаев фотореле размещают над фонарем.

Если позволяет корпус прожектора, то можно даже закрепить непосредственно на нем.

В противном случае вся схема будет работать некорректно и возможны самопроизвольные срабатывания и моргания.

При этом на кратковременные вспышки, например свет фар от проезжающих
машин, реле реагировать не должно, благодаря выставленной на заводе задержке по
времени.

Если нет никакой возможности спрятать датчик как можно дальше от светильника, то хотя бы прикройте корпус со стороны фонаря фанерой или другой непрозрачной перегородкой.

Также некорректная работа возможна по истечении длительной эксплуатации. Связано это с тем, что колпачок фотореле постепенно загрязняется и темнеет, пропуская со временем уже другое количество солнечных лучей через себя.

В результате резко меняются пороги срабатывания. Если это обычная грязь и пыль, то проблема легко решается влажной очисткой. А вот когда чернеет от времени пластик, тут уже поможет только замена защитного колпачка или всего прибора целиком.

Еще часто в таких реле сгорает стабилитрон. Это их главное слабое место.

Также при выборе фотореле обращайте внимание на температуру эксплуатации. К примеру, те же ФР-601 хорошо работают до -25С, а потом у них начинаются проблемы

В этом случае вам опять поможет обычный выключатель света. Только в схеме
его нужно подключать иначе, чем рассматривалось выше.

Фаза через него должна проходить напрямую к светильнику. Это своего рода
перемычка на тот случай, если датчик не сработал или вышел из строя.

Свет будет зажигаться обычным щелчком выключателя, ровно также, как и все
лампочки у вас дома.

Также в паспортных данных таких фотореле указана степень защиты — IP44.

Это означает, что датчики можно спокойно использовать на улице. Они защищены от брызг и капель дождя.

Однако обращайте внимание на правильное расположение прибора. Ошибка №3
Например, отдельные модели можно устанавливать только вниз «головой»!

Ошибка №3
Например, отдельные модели можно устанавливать только вниз «головой»!

У них в защитной крышечке присутствует отверстие, через которое влага запросто может проникать во внутрь устройства.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Схемы автоматизации подъездного освещения

Освещение в подъездах многоквартирных домов осуществляется разными способами. Каждая схема имеет свои особенности. Они могут совмещать друг друга или иметь схожие характеристики. Ниже приведены варианты, которые распространены больше всего.

Управление освещением при помощи кнопочных постов

Способ больше подходит для малоэтажек, жильцы которых отличаются сознательным отношением. С его помощью возможно экономить деньги, но это зависит только от жильцов. Главное преимущество этого способа заключается в доступной цене.

Управление осуществляется двумя способами.

Первый – представляет собой кнопочный пост, находящийся в подъезде у входа и на каждом этаже.

Второй – дает возможность включать и выключать свет только на лестничном проеме. Подвалы и чердаки имеют наружное освещение в виде стандартного выключателя или специального датчика.

Если владельцы квартир не проявляют сознательность в общедомовых вопросах, то свет может отключаться посредством таймера.

Использование датчиков освещенности

При хорошем естественном освещении подходящим вариантом является использование системы с датчиками освещенности. Это – не самый экономный вариант, но используется как альтернатива стандартному выключателю.

Датчик устанавливается в темном месте. Прибор срабатывает при потемнении. При этом освещение может включаться в подъезде или снаружи помещения. В подсобных же помещениях целесообразно использовать стандартные выключатели.

Использование датчиков движения

В этом случае датчики устанавливаются на каждом этаже, но иногда – по одному при входе в подъезд. После срабатывания прибора отсчитывается время до отключения. При наличии лифта включение света осуществляется по-разному. Чаще всего датчик срабатывает при выходе из лифта. Подсобные же помещения подъезда лучше оборудовать стандартными выключателями.

Совмещенные схемы освещения

Нередко в подъездах применяют комбинированные схемы освещения. При этом ориентируются на тип помещения и поставленные задачи. К примеру, основным пускателем устанавливается датчик освещения, который срабатывает при слабом свете и подает сигнал датчикам движения, монтированным снаружи, в вестибюле и в лифте.

В другом примере в качестве основного используется датчик движения. Другие помещения имеют возможность включения посредством стандартных выключателей.

Статья написана по материалам сайтов: bytrf.ru, pronovostroyku.ru, zkhinfo.ru.

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

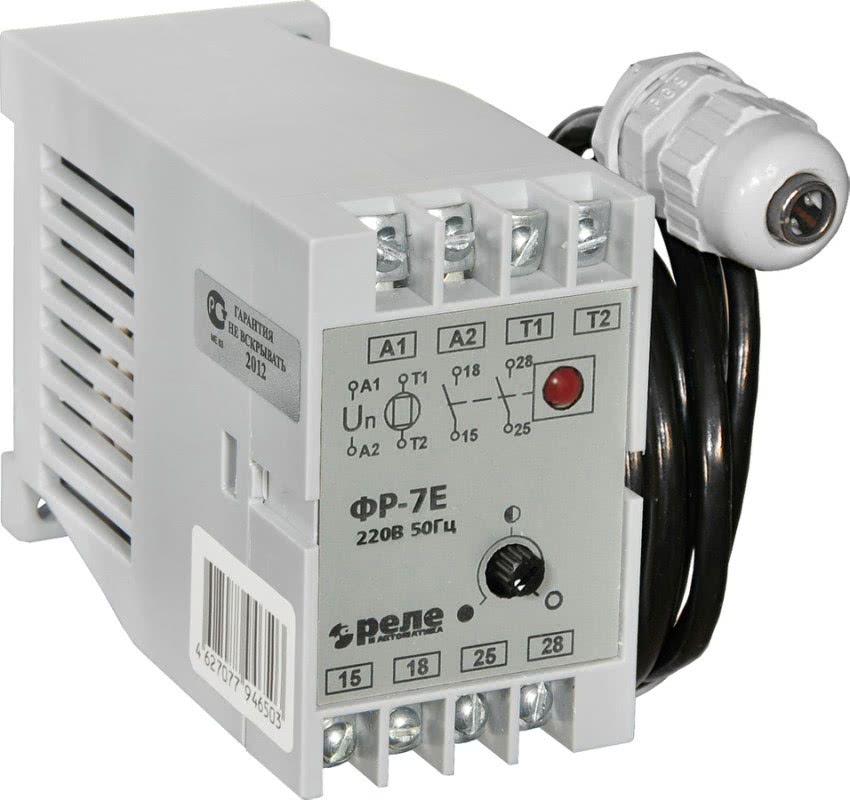

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т.д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

Принцип работы устройства

Правильно выбрать место для фотореле И еще совет из практики: подстроить параметры работы проще, если датчик освещенности фотореле стоит на восточной или западной стене

Важно: Обязательно при установке ориентируйте датчик освещенности вниз вводными проводами, это значительно повысит его пыле и влагозащищенность. Что касается фотоэлемента а в основном это фотодиод, фототранзистор либо фоторезистор , его основное назначение — анализ интенсивности света

Благодаря потенциометру датчик света для уличного освещения автоматически определяет время включения и выключения.
Можно также воспользоваться фотодиодом, который находится в компьютерной мыши.
Конструкция фотореле включает в себя три основных элемента: фотоэлемент, компаратор и реле. Это упрощает процесс ввода прибора в эксплуатацию.
Подключите в схему реле малой мощности, используемое в качестве транзисторного каскада.
Обычно они не слишком различаются.
Если задержка срабатывания мала, свет отключится. Чтобы реле слишком часто не переключало датчик, например, от колеблющейся ветки дерева, на схеме установлен конденсатор 47 мкФ, который сглаживает все процессы.
На этом процесс монтажа заканчивается, осталось только установить на место защитную крышку и закрутить болты. То есть, вы сами сможете выставить время так, как вам удобно.
#14 Собираем самую простую схему, Датчик освещенности, Автоматическое освещение

Основные виды

Датчики света могут сопрягаться с другими устройствами автоматики. Это существенно расширяется функциональные возможности моделей и делает их более востребованными у потребителей. Выделяют устройства с:

  • Таймером. Такие модели позволяют не только отрегулировать уровень освещенности, при котором они срабатывают, но и установить временные рамки. В таком случае фотореле будет срабатывать в установленном пользователем временном интервале;
  • Датчиком движения. Оптимальный вариант для оптимизации расходов. Такие устройства монтируются вблизи пешеходных дорожек и на придомовой территории, по которой периодически перемещаются люди либо движется транспорт. Датчик дневного света срабатывает, если в зоне действия оказывается крупный объект. Как следствие, в темное время суток в месте расположения прибора будет всегда темно, но как только на площадку заедет автомобиль или залетит птица, устройство сработает, и освещение включится;
  • Программируемыми настройками. Подобные устройства имеют самое сложное техническое оснащение. Они позволяют выполнить настройку режима работы в различных временных интервалах. Возможно регулирование не только в пределах суток, но и недель, месяцев или определенного сезона. Они также срабатывают при наличии движения в выбранной зоне.

В зависимости от исполнения датчики могут быть:

  • Инфракрасными. Прибор срабатывает при попадании в зону действия объекта, нагретого до определенной температуры. Они комплектуются инфракрасными детекторами. В процессе эксплуатации могут возникнуть трудности, если в зоне действия устройства окажется домашнее животное;
    Акустическими. Такие устройства реагируют на звук. Для включения прибора должен раздаться громкий звук или скрип;
  • Микроволновыми. Устройства относятся к датчикам активного типа. В процессе эксплуатации они формируют волны в определенном микроволновом диапазоне, а затем принимают их обратно. При наличии разницы происходит замыкание/размыкание цепи с последующим включением/выключением устройства;
  • Ультразвуковыми. По принципу своей работы они сопоставимы с моделями микроволнового типа. Однако делая выбор в пользу подобного варианта следует помнить, что они могут оказывать некоторое влияние на домашних животных наличие ультразвука способно повлиять на их поведение;
  • Комбинированными. Некоторые модели реагируют сразу на несколько воздействующих факторов. По уровню надежности они существенно превосходят все перечисленные выше разновидности, но при этом обходятся намного дороже.

К реле нового поколения относятся астрономические датчики. Они позволяют проконтролировать работу осветительных приборов, но работают по другому принципу. В состав таких устройств входит микрокомпьютер, которые позволяет настроить работу прибора в зависимости от его места установки. При настройке прибора вбиваются данные GPS конкретного населенного пункта. Подобные устройства автоматические определяют время включения ламп освещения. Это полностью исключает возможность ложного срабатывания, характерного для фотоэлементов. Кроме того, они способны сохранять работоспособность в любую погоду.

Технические характеристики устройств

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.

Угол обзора

Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.

Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.

Радиус действия

Дальность действия следует подбирать с запасом

Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.

Мощность подключаемых источников освещения

Мощность датчика следует расчитывать с запасом

Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.

В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.

Способ крепления и выбор места установки

Чаще всего датчики крепят на стену

Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:

  • Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
  • На потолке.
  • На стене.
  • Встраиваемые модели, предназначенные для скрытой установки.

Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.

Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.

Дополнительные возможности

Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:

  • Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.
  • Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.
  • Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.

Схема подключения фотореле

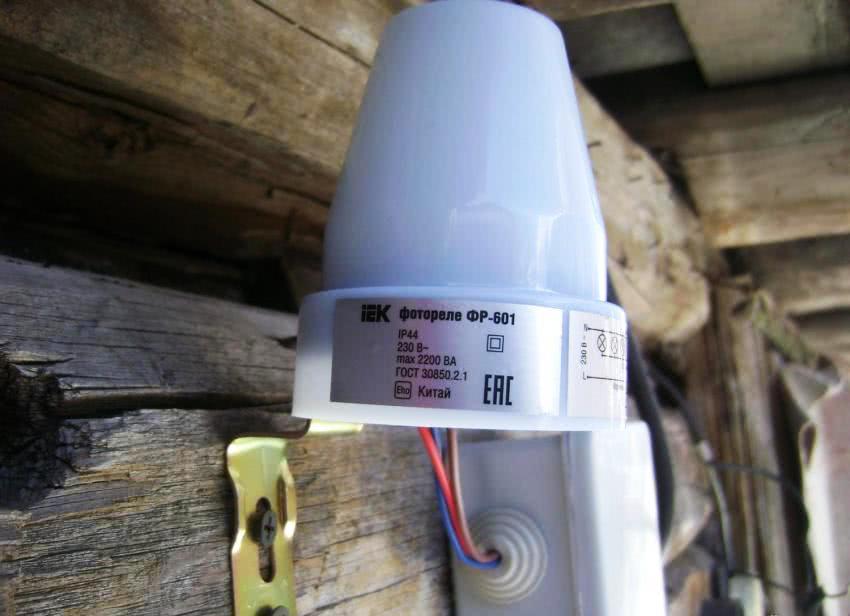

Основная задача выносного фотодатчика – подача питания на систему освещения при отсутствии природного  освещения, а также его отключение при должном количестве. Фотореле используется в качестве своеобразного выключателя, основную роль в котором выполняет светочувствительный элемент. Исходя из этого, схема его подключения аналогична схеме подключения обычной электросети – на датчик день-ночь подается фаза, которая передается на систему освещения.

Кроме того, для должной работы необходим источник питания электроэнергией, на нужные контакты происходит подача нуля. Немаловажным будет также монтаж заземления.

Важным параметром, описанным выше, была мощность подводимой  нагрузки. Поэтому рекомендуется подавать напряжение на фотореле через магнитный пускатель. Его задача – частое выключение или включение электрической сети, в которой находится светочувствительный элемент, имеющий малую подключаемую нагрузку. А к выводам магнитного пускателя можно подключать более мощные нагрузки.

При условии, что, помимо датчика, необходимо подключение дополнительных приборов, типа таймера или датчика движения, они находятся в сети подключения после фотореле. В данном случае, порядок инсталляции таймера или датчик движения не имеет значения.

Соединение проводов должно осуществляться в монтажной\распределительной коробке, которая монтируется в любом удобном месте на улице. Рекомендуется подбирать герметичные модели коробок.

Кроме того, данное устройство имеет особенности подключения проводки. Каждое фотореле оснащено тремя проводами: красный, синий\темно-зеленый, черный\коричневый. Цвета проводов предписывают их порядок подключения. Так,  красный провод в любом случае подключается к лампам, синий\темно-зеленый провод подключает к себе ноль от питающего кабеля, а черному\коричневому зачастую подается фаза.

Подключение фотореле, имеющего выносной датчик

Данный вариант подключения имеет некоторое отличие. Так, фаза подключается к клемме А1 (L), которая находится в верхней части прибора. Ноль подключается на клемму А2 (N). В зависимости от модели, с выхода, который может находиться наверху корпуса (обозначение L`) или же в нижней части, фаза подается на осветительную систему.

Как настраивать фотореле

Настойка фотодатчика проводится после его монтажа и подключения в общую электросеть. Регулировка пределов спадания проводится путем вращения небольшого пластикового диска в нижней части корпуса. Для выбора направления вращения – на повышение или понижение – следует крутить согласно направлению стрелок, которые видны на диске: влево – уменьшение, вправо – увеличение.

Наиболее оптимальный алгоритм настройки чувствительности заключается в следующем. Сначала, путем выворачивания диска регулировки чувствительности в крайнее правое положение устанавливается наименьшая чувствительность. В сумерках рекомендуется начинать подстройку. Для этого стоит проворачивать диск регулировки плавно влево до тех пор, пока не включится свет. На этом можно завершить настройку фотодатчика.

Watch this video on YouTube

Подключение фотореле для включения освещения

Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика

Схемы управления освещением с использованием различных типов выключателей

Для чего нужен магнитный пускатель и как его подключить

Для чего нужен диммер, что это такое, схема подключения диммера и принцип его работы

Как работает сенсорный выключатель — схемы подключения

Лампочки накаливания

Сегодня их смело можно считать раритетом, так как их использование стремительно уменьшается. Причиной этому стал ряд недостатков:

  1. Низкая степень КПД. Большая доля энергии, которая затрачивается на подсветку, выделяется в качестве теплового излучения. Солнечные лучи подчиняются такому же принципу, поэтому искусственный свет не раздражает. Человек может верно воспринимать цвета всех объектов, но тем не менее такая особенность не важна для наружного направления.
  2. Неэкономичность. Лампочки выделяют слишком много тепла. Но проезжая часть ночью нуждается в сильном световом потоке. Если же использовать данную разновидность, то фонари будут чрезмерно нагреваться.
  3. Высокая доля энергопотребления. Это заставляет значительно уступить конкурентам несмотря на то, что совсем недавно эти приборы применялись повсеместно.
  4. Небольшой срок службы — 1000 часов.

Но есть более усовершенствованная версия — галогенные лампы. Они функционируют в 2,5 раза дольше и предоставляют больше света. Использование такого типа распространилось на прожекторы, осветители для фасадов и даже декоративную подсветку.
