Что делать если проводов больше

В описанной выше схеме подключения двойного выключателя нужны три провода — фаза от распределительного шкафа и два провода от лампочек. Но иногда приходят четыре и больше. Что делать тогда?

  • Найти фазу и отметить ее. Желательно ее загнуть, чтобы в дальнейшем не коснуться.
  • Найти два провода, которые идут к лампочкам. Это можно сделать при помощи мультиметра в режиме прозвонки.
  • Оставшийся провод, скорее всего, земля. По новым стандартом он необходим даже при подключении лампочек. Если у вас на люстре/лампочках есть земляной провод и он подведен к выключателю, тогда оба проводника просто скручиваем. Если лампочки или люстра «земляного» провода не имеют, провод просто изолируем и оставляем. Отрезать его не нужно — может впоследствии купите люстру с «земляным» проводом.

В указанном алгоритме имеется слабое место — мы предположили, что оставшийся провод — земля. По логике вещей это правильно. Но, к сожалению, бывают исключения. Потому перед манипуляциями стоит определиться — действительно ли перед вами «земля». Для этого можно измерить напряжение при помощи мультиметра (предел измерения ставьте 1000 В — на всякий случай, Потом можно уменьшить). Одним щупом касаемся к фазному, вторым — к безымянному. Если показывает 220 В или близкую к этому цифру — перед вами «ноль», а не «земля». Если показания ниже чем 220 В — это «земля».

Этим «измерительным прибором» можно определить «ноль» или «земля» ваш неизвестный провод

Если мультиметра нет, можно использовать лампочку, к которой подключить два провода (можно взять настольную лампу, намотать на вилку два провода). Провода берите одножильные, жесткие, достаточного диаметра. Их концы надо зачистить, но держаться будете только за изоляцию. Одним концом прикасаемся к фазному проводу, вторым — к «неизвестному». Горит — это «ноль», не горит и выбило автомат — это «ноль»

Этот способ опасен для здоровья, потому действуем очень осторожно

Инструкция по монтажу

Установку выключателя света осуществляют по простой схеме: фазный провод подсоединяют к неподвижному элементу контактной группы, выходы – к разным линиям потребителей электроэнергии.

Подготовительные работы

Для выполнения монтажных операций, кроме выключателя, надо подготовить:

  • 2 отвертки с плоским и крестовым шлицем;
  • бокорезы;
  • изоляционную ленту;
  • канцелярский нож;
  • трехжильный кабель.

Чтобы исключить ошибки, следует начертить схему подключения люстры или других светильников. Точное соблюдение конструкторских стандартов в данном случае не требуется. Достаточно сделать рисунок от руки с отметками линий и точек расключения.

Определение проводов по маркировке

По цвету оболочки можно идентифицировать назначение проводов:

  • синий – «ноль»;
  • комбинация желтого и зеленого – «заземление»;
  • красный (белый) – «фаза».

Производители кабельной продукции также применяют цифровые и буквенные обозначения. В старой проводке могут быть провода с однотонной оболочкой. Идентифицировать линию при включенной сети питания можно мультиметром или индикаторной отверткой.

Монтаж светильников

Проводку прокладывают открытым или закрытым способом. Для долбления углублений в прочных строительных конструкциях (из кирпича, бетона) применяют перфоратор. Специальной насадкой на электроинструмент (коронкой) сверлят крупное отверстие для размещения основной части выключателя.

Виды

Двухклавишные выключатели выпускаются в нескольких вариантах:

  • с подсветкой клавиш;
  • совмещенные с розеткой;
  • выполненные как проходной выключатель.

По конструкции выключатели бывают для наружной установки или для внутренней. Подключение двухклавишного выключателя света зависит от конкретной ситуации. Необходимо определиться где будет использоваться выключатель на две люстры и решить, какой вариант необходим.

Существуют варианты двухклавишных выключателей, которые имеют четыре контакта вместо стандартных трёх. Они представляют собой два изолированных одноклавишных выключателя, объединенных в одном корпусе. Их называют модульными.

Для внутренней установки

Это устройство наиболее распространено. Оно используется в офисных и жилых зданиях. Устанавливается в монтажную коробку, которая крепится в гипсокартонной или в бетонной/кирпичной стене. За счёт того, что выключатель скрыт в стене, его также называют «утопленным». Провода к нему подводят в специальных канавках, называемых штробами. Если выключатель закреплен в каркасной гипсокартонной стене, то кабель до выключателя прокладывают в гофрированной трубе.

Для наружной установки

При монтаже проводки открытого типа используют выключатели наружной установки. Они крепятся на негорючее основание, а провода к ним подводят в кабель-каналах, металлорукавах, гофрированных пластиковых трубах или поверх стены на фарфоровых изоляторах. Чаще всего схема подключения двухклавишного выключателя на две лампочки открытого типа применяется в деревянных домиках садово-огороднических товариществ. Также наружная установка используется в сараях, гаражах, подвалах и других подсобных помещениях.

Схема включения устройства разрыва цепи через розетку

Для того чтобы подключить выключатель с использованием розетки, применяется стандартная схема включения

Важно! Всегда в прерывателе происходит разрыв фазной жилы, а ноль идет напрямую на источник освещения:

  1. Устанавливается распределительная коробка, в которую заводят от имеющейся розетки провода (предварительно надо провести обесточивание помещения), жилы, идущие на выключатель, и провод от светильника.
  2. Одну жилу от источника потребления электричества подключаем к нулю, фазу надо пустить на выключатель; если она идет через распределительную коробку, тогда ее соединяют с жилой от выключателя.

Схема подключения выключателя

В представленной схеме фазный провод идет от лампочки прямо на прерыватель, когда он находится в положении «вкл», идет потребление электроэнергии, когда в положении «выкл» – нагрузка не получает электричества.

Как подобрать сечение провода?

Часто электрическое подключение источника потребления энергии, например, бра от розетки, происходит для установки дополнительного освещения, в нашем случае это может быть одно или несколько бра, по этой причине ток имеет невысокое значение и есть возможность выбирать провода нужного сечения, но есть нюансы:

  • по требованиям безопасности и ПУЭ для этих целей нельзя применять провод с медной жилой сечением меньше одного квадратного миллиметра;
  • и провод с алюминиевой жилой не меньше двух с половиной квадратных миллиметров.

При выборе провода необходимо учесть, каким образом он проложен, так для открытой прокладки есть определенные условия:

  • для медной жилы провода минимальное сечение – 1,5 квадратных миллиметра;
  • минимальное значение алюминиевой жилы – 4,0 квадратных миллиметра.

Для прокладки провода по наружной стене дома или здания есть следующие требования:

  • для проводов с медными жилами – 2,5 квадратных миллиметра;
  • для алюминиевых жил провода – 4,0 квадратных миллиметра.

Как самостоятельно подключить источник света от выключателя?

Одним из простых способов, по мнению специалистов, является включение бра в цепь через выключатель с питанием от розетки с использованием нулевого и фазного провода, особенно это выгодно делать, когда светильник находится недалеко от выключателя.

Для выполнения этой работы надо сделать следующее:

  1. Провести монтажные работы по установке источника освещения и выключателя, затем осуществить действия по их подключению.
  2. С розетки, от которой будем подключать наш прерыватель напряжения, снимаем при помощи автомата в щитке напряжение (обычно разводка проводится по группам потребления), проверяем «пробником» на отсутствие фазы.

Схема подключения розетки

  1. Открываем розетку; в случае, если работа по ее подключению выполнена медным проводом с цветовым отличием, то:
  • ноль – голубой провод;
  • заземление – второй провод с двойным цветом (желто-зеленый);
  • фаза – третий провод, он может быть коричневого цвета.

Если нет цветового различия и подключение выполнено алюминиевым проводом, надо кратковременно подать напряжение на розетку и «пробником» определить фазу проводящего электричество провода.

  1. К фазе розетки подсоединяем провод от выключателя (на его вход), который на прерывателе уже подключен, а на выход с выключателя подключаем провод от светильника.
  2. Когда вы не знаете, как подключить двойной выключатель, решение такое же, но с выхода устройства прерывания электрической цепи каждый фазный провод идет к собственному источнику освещения, или для люстры на свои лампочки потребления электроэнергии.
  3. К нулевой жиле розетки подключаем нулевой провод выключателя к лампочке, если в розетке есть заземляющий провод, его соединяем с заземляющим проводом от источника освещения.
  4. После этого проводится укладка проводки и изолирование всех соединений, а также испытание собранной схемы.

Как подключить розетку-выключатель, которая собрана в едином корпусе?

Когда есть розетка в спальне или в другой зоне помещения, и вы желаете установить бра или торшер, можно применить устройство розетка-выключатель, которое собирается в едином корпусе, это делается следующим образом:

  • розетка имеет штатное подключение, фаза и ноль, в новых строениях евророзетки подключены с заземляющим проводом;
  • фазу подаем на вход прерывателя (выключателя), а с его выхода провод идет к лампе;
  • двум другим проводам (это нулевой провод и заземление) подключение делаем напрямую к светильнику.

Необходимо понимать, что нельзя сделать обратное подключение, иными словами, подключить розетку от выключателя, она может получать электричество только от автомата в щите дома, или квартиры.

Схема выключателя и розетки питания через одну распределительную коробку.

Ранее элементы электрической сети монтировались согласно правилам советского стандарта. Ещё один двухжильный провод прокладывается от распределительной коробки к розетке. В доме или квартире ставятся обычно одинарные или двойные розетки под скрытую электропроводку под двуштекерную штепсельную вилку.
Схема подсоединения розетки к электросистеме Поскольку действующие нормы не регламентируют взаимное расположение нулевого и фазового проводников, то можно подключать их в любом порядке. Схема подключения такого устройства к общей сети предельно проста, и справиться с этим можно самостоятельно.
Кроме этого, устройства могут обладать и другими дополнениями. Коммутационный аппарат должен работать только на разрыв фазы.
Провода к розетке питания подсоединяются, так же, как к выключатель, через резьбовые контакты. Работаем с арматурой Замена подгоревшей В таком случае оптимальный вариант — установка накладной розетки в старый подрозетник, тем более что розеточные колодки отдельно не продаются, а старый подрозетник, возможно, повело от времени.
Но последние пользуются не такой популярностью, как первые два варианта.
Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза.
В старых их всего два — фаза и ноль.
Разводка электропроводки под розетки

Рекомендуем: Как починить провод электрический

2 популярные схемы подключения блока

Вообще, касательно схем хотелось бы дать несколько полезных советов.

Одна из разновидностей схемы более всего используется во время интеграции блока любителями, но не профи. Вот, как выглядит данная схема на деле:

С 16-амепрного автомата, вмонтированного в КВЩ, идет медный кабель (3-жильный). Как правило, это бывает ВВнг с сечением 3х2,5 мм2.

Таким образом, все идет на розетку, а оттуда выходит один провод на выключатель и блок отлично функционирует.

Многие электрики считают первую схему подключения, представленную выше, не совсем правильной. Вторая схема более любима профи, так как не содержит никаких ошибок с точки зрения экспертов.

Что касается ошибки первой схемы: она не поддерживает нормы по разделению, прописанные в ПУЭ, параграф 7. Наоборот, по первой из схем цепи силовые и осветительные получились сочетаемыми, а не разделенными, как должно быть на самом деле.

Рассмотрим подробнее схему номер 2:

  • Линия розетки защищена отдельно, опять же, 16-амперным электроавтоматом. А линия электропередачи на лампочки дополнительно оснащается еще и 10-амперным автоматом-защитой, но уже без УЗО.
  • На розетку идет 3-жильный кабель, например, ВВнг с сечением 3х2,5 мм2. Этим же кабелем можно запитать распредкоробку и двухклавишный выключатель.

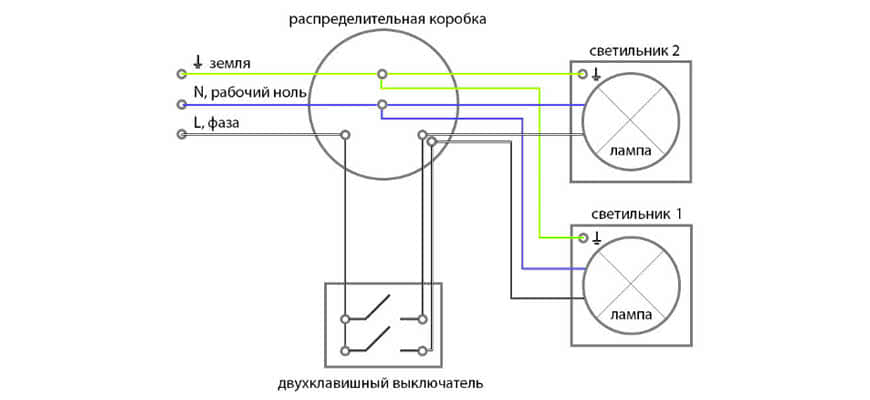

Схема подключения двухклавишного выключателя

Чтобы правильно установить коммутирующее оборудование, надо учесть следующие моменты:

  • монтажные операции выполняют при отключенной сети питания;
  • слишком длинный оголенный провод может спровоцировать короткое замыкание;
  • короткий очищенный участок (<10 мм) трудно закрепить в зажиме;
  • лапки раздвигают до жесткой фиксации в стене, но без чрезмерных усилий.

Можно поменять провода к светильникам, чтобы подать напряжение на определенный источник света другой клавишей.

С распредкоробкой

Выполняют подключение проводников по следующей схеме:

  • фазный от распределительной коробки (электрощита) – на вход выключателя, обозначенный буквой L;
  • два выходных – на лампы;
  • нейтральный (N) и заземление (PE) – на вторую контактную группу и корпус источника света соответственно.

После подключения напряжения проверяют работоспособность коммутатора.

Схема подключения двухклавишного выключателя на 2 лампочки.

На 2 лампочки

Фазу на две лампочки подают по стандартной схеме – из распределительной коробки через выключатель. Нейтральный провод и защитное заземление прокладывают отдельными линиями к патронам и корпусам соответствующих светильников.

На люстру

Если в светильнике установлены 3 лампы или более, одновременное включение всех источников может требоваться периодически. Для создания экономного режима напряжение подают только на часть потребителей. Разделение на группы выполняют с учетом индивидуальных пожеланий.

Фазный проводник L подключают к входу выключателя, выходные линии – к соответствующим группам ламп. Нейтральный (N) и защитный (PE) подсоединяют ко всем цоколям и к корпусу люстры.

С розеткой в одном корпусе

Комбинированные модели устанавливают в мастерской, кухне или другом помещении. Розетку используют для подключения электроинструмента, бытовой техники, зарядных устройств. Кроме удобства, применение таких выключателей помогает рационально использовать свободное пространство.

Подключение линий к светильнику выполняют по стандартной схеме. К зажимам розетки подсоединяют фазный (L), нулевой (N) и заземляющий (PE) проводники.

С подсветкой

В клавиши приборов этой категории устанавливают световые индикаторы, которые улучшают видимость поверхности при затемнении. Современные конструкции оснащают экономичными светодиодами, установленными параллельно с резистором для ограничения силы тока в цепи. Схема подключения не отличается от рассмотренных выше вариантов.

Два выключателя на 2 лампочки

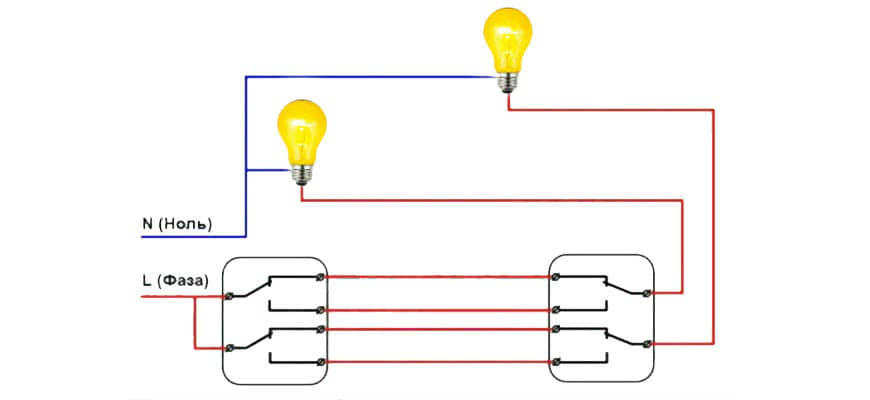

Такую схему можно применить в длинном коридоре или большой комнате. Два выключателя на одну лампочку или несколько источников света ставят для управления одной нагрузкой из нескольких мест. В проходных (перекидных) моделях устанавливают дополнительный контакт на выходе. На вход подключают фазный провод. Другие линии устанавливают в соответствии с рассмотренными схемами.

Схема подключения двух выключателей.

Инструкция по монтажу и подключению

Процесс подключения может длиться и 15 минут, если требуется простая замена старого прибора, или несколько дней, если возникла необходимость в прокладке новой проводки.

Выбор материалов и подготовка инструмента

Если в доме/квартире производится ремонт, стараются старые алюминиевые провода поменять на медные, которые превосходят их по всем характеристикам. Это регламентировано и нормами ПУЭ.

Выбирая место монтажа, не забываем про рекомендации ПУЭ: высота от пола – 60-180 см, расстояние до газопровода – 50 см, расстояние от косяка – 15-20 см

Провода нужно прокладывать или горизонтально под потолком, или строго вертикально вниз – до места монтажа. Это предотвратит случайный обрыв кабелей во время последующих ремонтов.

Для работы с электроустановками потребуется ручной инструмент с изолированными ручками:

  • универсальная отвертка;
  • круглогубцы;
  • плоскогубцы;
  • строительный или канцелярский нож;
  • индикаторная отвертка.

Также пригодится разметочный материал и защитные перчатки с изоляцией.

Если придется штробить стену, то заранее нужно побеспокоиться о наличии штробореза, перфоратора или дрели, а также гипсовом или строительном растворе для шпаклевки стен

Выключатель выбирают, ориентируясь на дизайн интерьера. При покупке нового кабеля учитывают нагрузку системы. Осветительные группы относятся к наиболее маломощным отрезкам сети, поэтому подходит кабель ВВГ 1,5 мм², а лучше ВВГнг – с полимерной защитой пониженной горючести.

Подсчет кабеля осуществляется с помощью рулетки. К общей длине проводов нужно прибавить запас на скрутку в распредкоробках и монтаж в клеммы. Подробнее о расчете сечения кабеля читайте в этом материале.

О соединении электропроводов в распредкоробке

Первый этап – это подключение кабеля к автомату, который находится в электрощитке:

  • рабочая жила (красн. или корич.) – в клемму автоматического выключателя;
  • нулевая (син.) – к нулевой шине;
  • заземляющая (зел. или желто-зел.) – к заземляющей шине.

От щита провод тянут к распределительной коробке, а от нее — к выключателю и осветительному прибору или к двум приборам/группам

Очень важно не перепутать соединение проводов в распредкоробке

Проводники соединяются следующим образом: фаза автомата + входящая фаза выключателя; 2 отходящие фазы выключателя к каждой из двух фаз светильников; ноль со щитка + 2 ноля светильников; земля со щитка + 2 земли светильников

В результате в распредкоробке необходимо выполнить пять соединений. Для этого используют скрутку, пайку или более современный метод – клеммные коробки.

Порядок монтажа выключателя на стену

Крепление выключателя производится двумя способами: в специальную установочную коробку (подрозетник) или прямо в стену. Второй способ предпочтительнее, если прибор монтируют в гипсокартонную перегородку. Рассмотрим пошаговую инструкцию, как подсоединить и установить двойной выключатель своими силами.

Перед монтажом ДВ необходимо подключить все осветительные приборы из рабочего контура: одну люстру, люстру с группой точечных светильников или лампы в разных помещениях. Без первоначальной установки светильников корректно проверить работу выключателя невозможно.

Возможно, что лампочки не загорятся. Придется заново разобрать выключатель и убедиться, что жилы вставлены в нужные клеммы. Причина может крыться и в неправильном соединении проводов в распредкоробке – придется заглянуть и в нее.

Чтобы в дальнейшем было легче определять рабочую функцию каждого провода, еще при монтаже жилы маркируют.

Как подключить двухклавишный выключатель. Схема подключения

У многих из нас возникает вопрос: Как самому подключить двухклавишный выключатель?- вопрос простой, нужно только немного разобраться в способе такого подключения. Рассмотрим первоначально более простые схемы с подключением выключателя света на две клавиши. Способ подключения двухклавишного выключателя света в общем то ничем не отличается от подключения выключателя с одной клавишей.

Преимущество в установке и в подключении двухклавишного выключателя состоит в том, что при подобных электрических схемах с применением выключателя на две клавиши, можно как бы управлять освещением.

Схема подключения двухклавишного выключателя

Наглядный пример такого выбора освещения представлен в электрической схеме, когда в электрическую цепь светильника. включается либо одна лампа либо другая, либо включаются все две лампы. Выключатель здесь так же подключается в электрической цепи последовательно на фазном проводе. Лампы в люстре подключены параллельно внешнему источнику электрической энергии.

Подключение люстры-к двойному выключателю

При подключении люстры с тремя лампами к двухклавишному выключателю света, нулевой провод в данной схеме подключения является общим на две группы ламп, то есть выбор освещения люстры имеет подключение:

Подключение двух люстр

Подключение двухклавишного выключателя света в данной схеме, с подключением двух светильников, #8212 типично как и для других представленных электрических схем. Схему можно представить, как подключение двух люстр с управлением через двухклавишный выключатель.

Как подключить люстру-на 6 ламп

Подключение люстры с шестью лампами через двухклавишный выключатель света рис.4 указывает на способ такого подключения ламп. Здесь так же все просто. Провода L1 и L2 от выключателя имеют разветвление как и нулевой провод,- на две группы ламп светильника.

Монтаж с последующим подключением двухклавишного выключателя света для подобного типа светильника,- не требует подробного объяснения. Выбор освещения от двухклавишного выключателя осуществляется следующим образом включения ламп, где в электрическую цепь включается:

  1. первая группа из трех ламп
  2. вторая группа из трех ламп
  3. светильник полностью из шести ламп.
Как подключить двухклавишный выключатель

На фотоснимке ниже, наглядно показан способ соединения проводов к винтовым контактам двухклавишного выключателя.

Провод с фазным потенциалом соединяется к одному винтовому контакту двухклавишного выключателя. Два других провода поступающих на нагрузку,- по отдельности соединяются к контактам от двух клавиш выключателя, как это показано в представленных электрических схемах.

Схемы подключения двухклавишного выключателя

Ко входу переключателя подается фаза. Она отходит от распределительной коробки. Эта коробка часто располагается под выключателем. Возможен и другой вариант ее расположения. При нижней разводке, коробка будет находиться выше двойного переключателя.

К двум лампочкам

На двухклавишный переключатель можно провести провода от двух светильников или от двух групп лампочек. В каждом из этих случаев, инструкции по проведению работ не будут иметь принципиальных различий. Схема подключения двойного выключателя:

  1. Подведите фазу ко входу на двухклавишном приборе.
  2. Ослабьте контакт, провернув болт в направлении против движения часов.
  3. Проведите кабель, зачищенный на 4 или 6 мм от изоляции под пластину.
  4. Как следует затяните крепежный болт.
  5. Для проверки надежности крепления, подергайте за провод. Если после этого он не начал отходить, винт был затянут хорошо.

Точно так же проведите подключение проводов, идущих на осветительные приборы:

  1. Контакты для этих проводов расположены ниже входа фазы.
  2. Ослабьте крепления на них.
  3. Подведите провода.
  4. Затяните болты.
  5. Проверьте крепление.

Когда подключение двойного переключателя будет завершено:

  1. Поставьте на место управляющие клавиши.
  2. Подайте ток.
  3. Проверьте, успешно ли проведена работа.

К двум светильникам

Как и в предыдущих случаях, работу начинают с обесточивания сети и определения фазы. К коммутатору проводка подводится через трехжильный кабель. Светильники и питание подводятся двужильным кабелем. Как выглядит процесс:

  1. Оголенные концы следует развести в стороны.
  2. Далее надлежит включить автомат.
  3. Затем следует прощупать кабели индикаторной отверткой. В отсутствие тока, свечение на индикаторе будет задавать только фаза.
  4. Далее фазу находят на выключателе, используя ту же отвертку.
  5. Автомат отключается, чтобы обеспечить безопасность работы.
  6. Фазные концы проводов соединяются между собой.
  7. Включается автомат.
  8. Включается осветительный прибор. В отсутствие лампочки, фазу проверяют индикаторной отверткой.
  9. Второй провод, находящийся в распределительном коробе вместе с фазовым от осветительного прибора, соединяется со входным нулем.
  10. Автомат нужно выключить.
  11. Первый провод от прибора освещения подключается ко входному нулю.
  12. Второй провод уходит на конец переключателя.
  13. В конце работы, проверяется ее результативность.

Схема подключения двойного выключателя с розеткой

Двойные переключатели выпускаются также, будучи объединенными в одном блоке с розеткой. Принцип подключения коммутатора в этом случае остается прежним. Чтобы правильно завершить работу с блоком, понадобится только подвести заземление и ноль к самой розетке.

Чтобы это сделать:

  1. Протяните фазу к коммутатору.
  2. Подключите провода, уходящие на люстру или другие типы светильников.
  3. Возьмите фазу от переключателей и подайте ее к той части устройства, где располагается розетка.
  4. К следующему контакту подведите ноль. Его берут с шины на щитке.
  5. Для «земли» на щитке тоже предусмотрен специальный контакт. Подведите его к розетке.

Подключение трех-четырех розеток в блоке

Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.

Монтаж нескольких розеток в одном блоке осуществляется параллельно.

Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.

Блок из трех розеток устанавливают следующим образом:

  1. Разбор на составляющие розеток.
  2. Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
  3. Первая розетка, она же распределительная, подключается к электросети.
  4. Установка электророзетки в монтажную коробку.
  5. Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.
  6. Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
  7. Укрываете блок под крышку со специальными разрезами для каждой из них.

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя
клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.
