Как подключить патрон для лампочки к розетке

Быстрозажимной патрон

На сегодняшний день распространение получили также и пластиковые быстрозажимные патроны.

Они работают по принципу знаменитых зажимов Wago.

Чтобы разобрать такой патрон, необходимо шлицевой отверткой аккуратно отжать защелки с двух сторон.

При снятии крышки вы обнаружите, что внутри вообще нет никаких винтиков, куда можно было бы присоединить провода. Человек далекий от электромонтажных работ сразу и не разберется с такой конструкцией.

Как же его подключать? Делается все очень просто.

Нужно зачищенные концы проводов, засунуть до щелчка в маленькие отверстия. При этом большинство моделей имеют сразу две пары контактов. И соответственно не два, а сразу четыре отверстия.

Они предназначены для удобной сборки лампочек в гирлянды. В одно отверстие вставляете подходящий провод, а в другое — отходящий на следующую лампочку.

Только не вздумайте воткнуть фазу и ноль в соседние отверстия, иначе создадите короткое замыкание!

Внутри таких контактов находятся подпружиненные металлические пластинки, которые и обеспечивают соединение.

Здесь также не забывайте про правильное подключение фазы и ноля.

Провода в таких зажимах держатся достаточно надежно, и даже применив небольшое усилие, вырвать их не получится.

Чтобы его все-таки вытянуть от туда, придется во время тяжения проворачивать жилу по кругу.

Ремонт разборного электропатрона

Когда при работе лампочка начинает мигать или перегорает, пользователь может судить о проблемах с патроном. Это одна из самых распространенных поломок. Если при включении слышен неприятный жужжащий звук и чувствуется запах гари, нужно осмотреть изделие. При обнаружении почерневших контактов следует провести их чистку. Также может потребоваться замена патрона в люстре на новый.

Для ремонта необходимо разобрать патрон на составляющие, осмотреть и прочистить до характерного блеска контакты. Корпус нужно открутить, придерживая за донышко. Если не получается открутить, его можно вытащить тонкогубцами, взявшись за край цоколя.

Бывают случаи, когда не выкручивается лампочка из патрона из-за повреждений. Тогда вытащить его сложнее. Прежде всего следует обесточить светильник, а затем воспользоваться одним из описанных способов.

Как выкрутить патрон если лопнула лампочка:

  • С помощью тонкогубцев или пассатижей. Нужно оторвать осколки колбы, не роняя их на пол. Затем цоколь выкручивают тонкогубцами. Цоколь нужно захватить за край и вытащить наружу. Работу нужно делать аккуратно, стараясь не повредить электропатрон Е27.
  • С помощью пластиковой бутылки. Ее нужно немного расплавить у горловой части и вставить в цоколь. Следует подождать несколько секунд, пока пластик не застынет и не приклеится, а потом начать выкручивать конструкцию. Выбирается именно бутылка, так как ее горлышко будет легко вкручиваться в цоколь.
  • Разборка электропатрона. Подходит лишь для старых карболитных патронов. Изделие нужно аккуратно разобрать на составляющие и вытащить из осветительного устройства.

Читайте далее:

Как подключить патрон к проводам на потолке

Патрон е27 как подключить провода

Как разобрать электрический патрон

Провод для лампы с патроном и выключателем

Как вставить провода в патрон е14

Конструктивные вариации

На следующем изображении показан разобранный патрон. Провода в нем подключаются к клеммам. На изображении они с резьбовым соединением. Оно получается более надежным при подключении мощных ламп. Но для лампочек небольшой мощности присоединять провода при помощи винтов неоправданно по затраченному времени и усилиям. Для таких лампочек изготавливаются держатели с ножевыми клеммами для зачищенных жил. Их нужно вставить в гнезда и подсоединить патрон к источнику питания.

Вольфрамовая спираль – главная деталь лампочки накаливания. Ее задача – давать свет «на грани собственной жизни и смерти». Температура ее близка к 3 000 градусам по Цельсию. Еще немного горячее – и спираль размягчится, провиснет и порвется. А если она будет холоднее, яркость будет утрачена. Поэтому размеры спирали являются главным определителем габаритов ламп накаливания. Они влияют на конструкцию колб и на ставшие привычными электрические патроны. Лампа – это заменяемый элемент, который периодически изнашивается, несмотря на все более эффективные конструкции.

А из разъемных соединений контакт с резьбой является самым надежным. Вот и прижился в конструкции лампочки всем известный цоколь. Для возможности изготовления цоколя и его ответной части в держателе наиболее производительным способом накатывания или штамповки резьба сделана круглой. Она также называется «резьбой Эдисона». Поскольку конструкция колбы определяется спиралью, цоколь и патрон также попадают в зависимость от нее. В результате существует конструктивный ряд для типоразмеров цоколей и держателей с резьбой Эдисона.

В технической литературе и документации они обозначаются буквой E, правее которой указан диаметр цоколя лампы в миллиметрах. Стандартный ряд диаметров – 5, 10, 14, 27 и 40 мм. В бытовых светильниках чаще всего патроны под цоколь Е27. Но и светильник под лампочки-миньоны, и патрон E14 можно встретить довольно часто. Их много уже находится в пользовании, но и продолжает выпускаться немало. Корпус держателя в зависимости от его модели и предназначения может изготавливаться из различных материалов. Самыми распространенными из них являются:

  • пластик;
  • карболит;
  • керамика;
  • металл;
  • силикон.

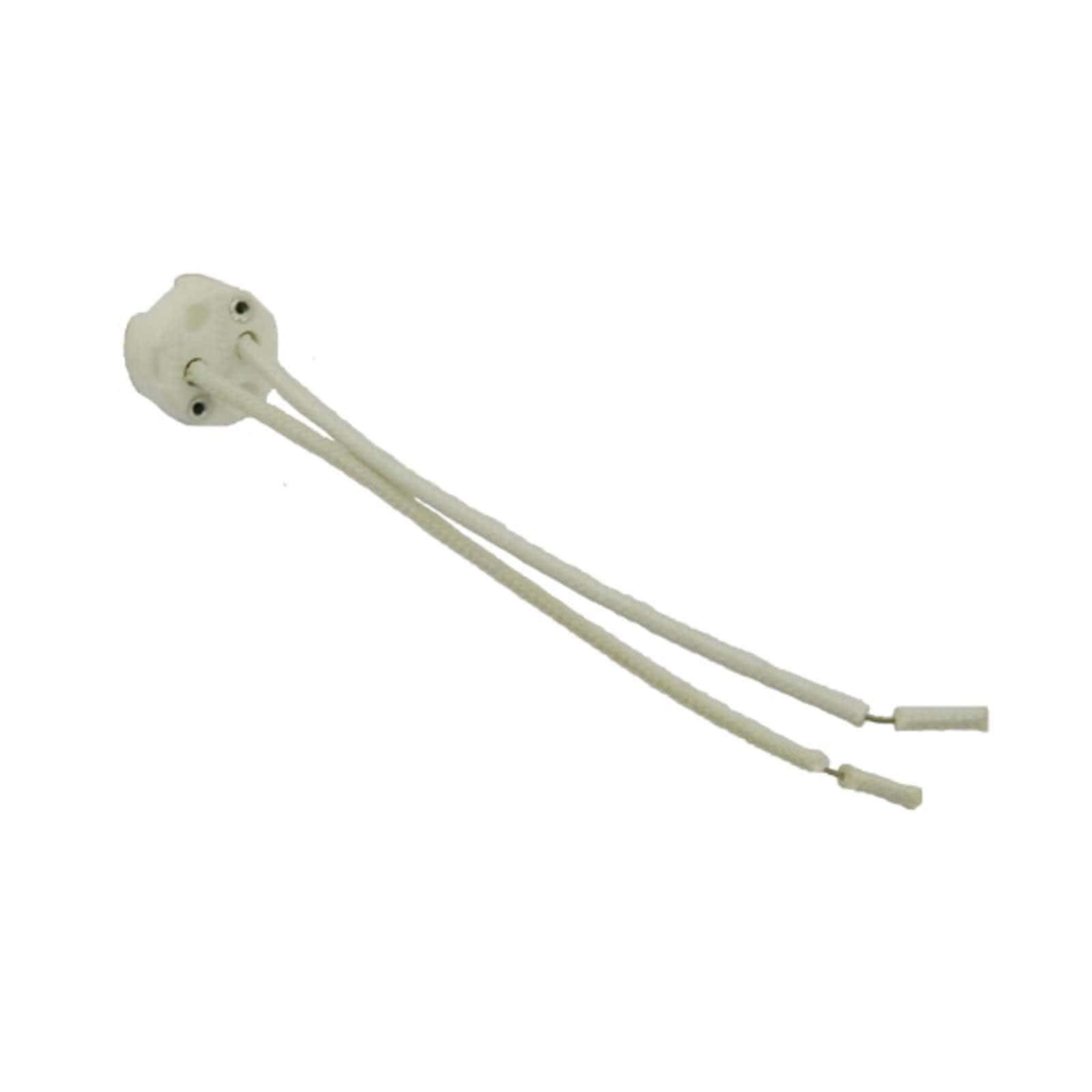

Патроны от G4 до G10 используют для монтажа галогеновых ламп небольшой мощности, которая составляет максимально 50-60 Вт. Такие патроны применяются, например, со светильниками, встраиваемыми в подвесные потолки, панели ЛДСП, МДФ и другие. Часто применяемыми патронами являются, например, G3.9, G5.3, GX5.3, GU5.3, GY5.3, GU10. Обычно данные патроны поставляются с уже подсоединенными проводами, которые предварительно зачищены и облужены, то есть полностью подготовлены для монтажа.

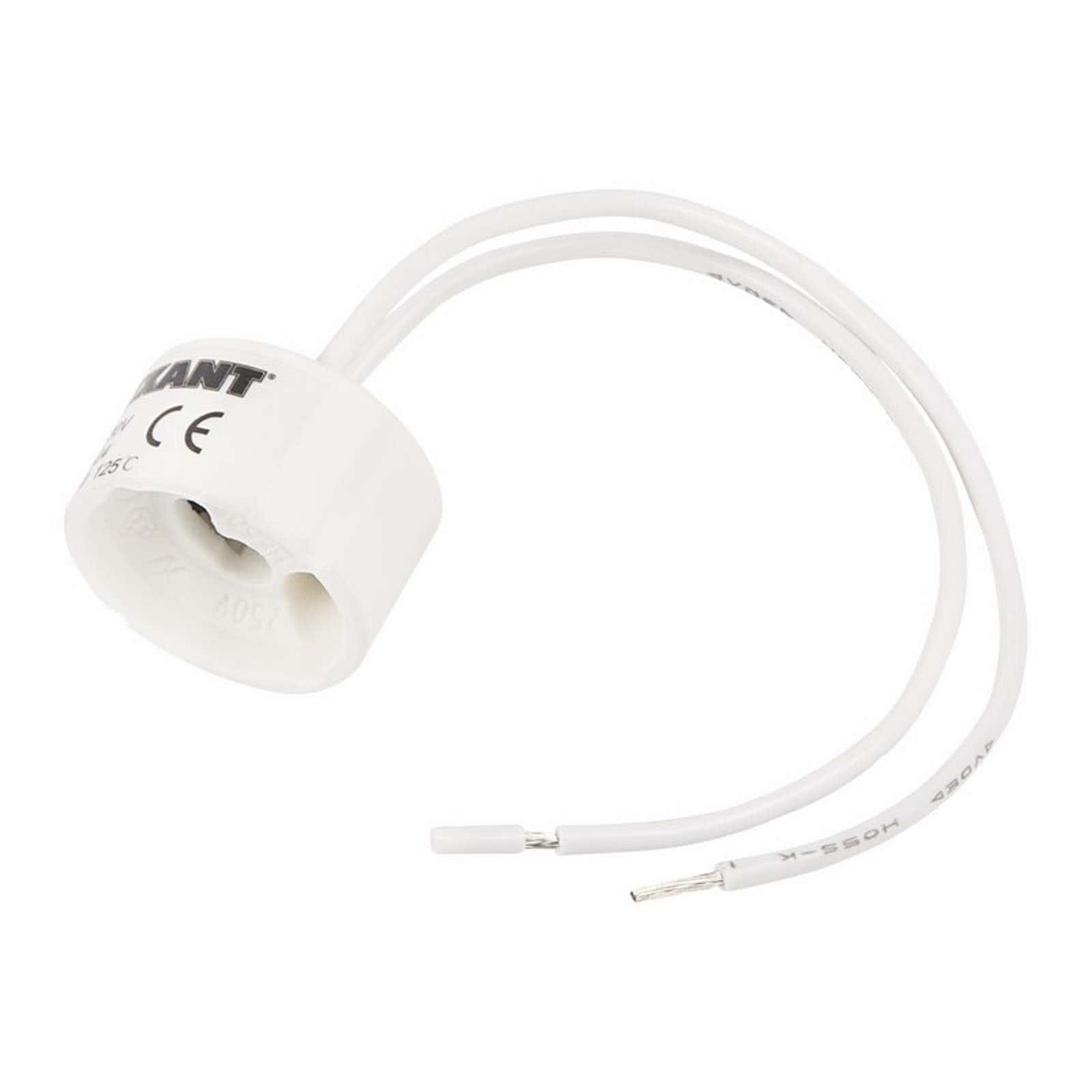

Рисунок 10. Патрон GU10

Рисунок 11. Патрон GU5.3

В последнее время становятся все более популярными и декоративные патроны, которые помимо своей основной функции, еще и способны украсить наш интерьер, внести в него какую-то свою новую изюминку. В большинстве случаев, они изготовлены под лампу с цоколем Е27. Они могут поставляться с подсоединенным проводом и потолочным креплением, то есть по сути являются уже практически готовым светильником.

Рисунок 12. Декоративные патроны

На этом, конечно, не исчерпывается всё разнообразие мира электрических патронов и в этой короткой статье невозможно описать их все. Тем не менее основные наиболее часто используемые в нашем быту патроны, эти полезные и необходимые человеку изделия, были все-таки затронуты и мы надеемся, что данная статья была для вас полезной.

Как подключить розетку к электрическому патрону

На первый взгляд подключение розетки к электрическому патрону — процесс совершенно бессмысленный. Представьте, если срочно понадобилась розетка рядом с зеркалом в ванной комнате, а распределительная коробка расположена слишком далеко. В ванной комнате обязательно имеется осветительный прибор с патроном, к которому параллельно подсоединяют два кабеля, необходимых для эксплуатации розетки.

Но есть один нюанс: розетка обесточивается всякий раз, когда выключается свет в ванной комнате, что нельзя назвать недостатком. Подобная взаимосвязь повышает электрическую безопасность — в случае утечки воды и попадания влаги на розетку исключается короткое замыкание. Для большей безопасности выберите герметичные розетки, предназначенные для комнат с высоким уровнем влажности.

Конструкция

Электрические патроны обладают различной конструкцией, в зависимости от серии устройства. Чаще всего в быту используют модельный ряд, оснащенный резьбой Эдисона. Он имеет корпус цилиндрической формы, внутри которого содержатся остальные элементы.

Конструкция патрона

Сердечник

Это донная часть патрона, которая обладает широкой подошвой и отверстиями для закрепления. Может иметь в своей конструкции различные втулки и вставки для выведения провода. Чаще всего крепится к корпусу люстры.

Винтовой зажим

Выглядят как крепежные планки, обладающие резьбой. С их помощью осуществляется подача электрического тока к сердечнику.

Прижимной контакт

Выполняется из латуни, чаще всего является неразборной частью устройства. Также отвечает за подачу тока к лампочке.

Резьба

Наличие резьбы позволяет использовать различные типы ламп — как накаливания, так и светодиодные. Наиболее универсальной она является в моделях патронов е14 и е27.

Корпус электрического патрона

Корпус

Патроны могут быть оснащены корпусом из различных материалов. От этого зависят их характеристики и возможности применения. Чтобы разобраться, как снять патрон с люстры, необходимо знать его конструкцию, в том числе и тип корпуса. В продаже встречаются следующие разновидности:

  • Керамические — выполнены из жаропрочной керамики, благодаря чему способны выдерживать нагрев до высоких температур. Как правило, являются неразборными. В основание встроены винтовые зажимы, при помощи которых осуществляется подключение. Это делается с использованием обычной отвертки. Недостатком таких патронов является низкая прочность.
  • Пластиковые — неспособны выдерживать большой температурный нагрев, из-за чего сильно проигрывают керамическим. Предназначены для использования лампочек не мощнее 60 Вт. Конструкция обычно разборная, контакты располагаются во внутренней части. Подключение к плафону выполняется с помощью самозажимных клемм.
  • Карболитовые — отличаются повышенной прочностью и стойкостью к нагреву. Обладают разборной конструкцией, подключение к сети происходит при помощи латунных контактов и винтового соединения.

Подключение многожильного провода

Если же у вас многожильные провода, то здесь никак не обойтись без предварительного формирования колечка и его пропайки. Иначе 100% надежности и долговечности от такого соединения не добиться. Контакт будет просто раздавлен шляпкой винта.

Жилки в этом случае предварительно разделяются пополам и скручиваются.

После чего формируется свободное кольцо вокруг болтика.

Его то и нужно пропаять с последующим подключением.

Лишние хвосты после кольца откусываются.

Еще не забывайте перед всеми этими процедурами, изначально одеть “жопку” от патрона на сам кабель.

Иначе собрать его после этого не получится и придется перекручивать патрон по второму разу.

Второй недостаток карболитовых изделий – время подключения.

На весь процесс разборки-сборки, отвинчивание-завинчивание винтиков, уходит от 5 до 10 минут. Поэтому процедуру “заряжания” карболитового патрона, быстрой никак не назовешь.

Устройство и принцип действия наиболее популярных моделей

В зависимости от вида лампы и назначения ей характерен свой тип цоколя и патрона. Наиболее известные виды это, аналогичные цоколю, винтовые и штырьковые.

Контактная группа патрона типа Е

Винтовой или резьбовой патрон для одноименного цоколя типа Е представляет собой керамическую конструкцию стаканного типа с нанесенным на внутренний боковой слой резьбовым соединением. Также в основании установлены два медных контакта – центральный и боковой. За счет материала, из которого они выполнены, имеют высокую проводимость электрического тока и термостойкость, что защищает патрон от плавления.

Любая электрическая сеть переменного тока имеет два провода – «фаза» и «ноль», также как и знакомый всем «плюс» и «минус» в сетях постоянного тока или батарейках.


Подключение фазы и ноля

Фаза (красный) – это провод, в котором протекает электрический ток от источника к нагрузке, в нашем случае это лампа. Специальной индикаторной отверткой определяется, где фаза в патроне: загорелся индикатор – есть напряжение, значит провод фазный.

Ноль (синий) – это провод, в котором протекает обратный электрический ток от нагрузки к источнику, определяется с помощью индикатора – лампочка индикатора не загорается.

При подключении патрона к электрической сети фаза выводится на его центральный контакт, который коммутирует с первым контактом цоколя

При подключении важно выполнить аккуратное замыкание провода с контактом, чтобы ток фазы не попал на другие открытые токопроводящие части

Ноль выводится на боковой контакт патрона, который при установке цоколя замыкается с его вторым контактом – резьбовой частью. В целях недопущения однофазного короткого замыкания между фазой и нулем, контакты цоколя изолированы между собой.

После сборки электрической цепи, ток протекает по следующей схеме. Выключатель переводится в положение «включен», по фазному проводу ток поступает на центральный контакт патрона, затем на первый контакт цоколя — лампа загорается. Ток протекает через второй контакт цоколя и боковой контакт патрона, затем возвращается через нулевой провод. При переводе выключателя в положение «отключен» размыкается фазный провод и лампа гаснет.

Патрон типа G

Патрон для штырькового цоколя типа G имеет простейшую конструкцию: два паза (в отдельных модификациях возможно четыре) электрически соединенные нулевым и фазным проводом. В отличие от винтового, в штырьковом патроне не имеет значение «полярность» подсоединения проводов. Цоколь вставляется в пазы путем погружения штырей – контактов с помощью небольшого нажатия.

Ремонт разборного электропатрона

Когда при работе лампочка начинает мигать или перегорает, пользователь может судить о проблемах с патроном. Это одна из самых распространенных поломок. Если при включении слышен неприятный жужжащий звук и чувствуется запах гари, нужно осмотреть изделие. При обнаружении почерневших контактов следует провести их чистку. Также может потребоваться замена патрона в люстре на новый.

Для ремонта необходимо разобрать патрон на составляющие, осмотреть и прочистить до характерного блеска контакты. Корпус нужно открутить, придерживая за донышко. Если не получается открутить, его можно вытащить тонкогубцами, взявшись за край цоколя.

Бывают случаи, когда не выкручивается лампочка из патрона из-за повреждений. Тогда вытащить его сложнее. Прежде всего следует обесточить светильник, а затем воспользоваться одним из описанных способов.

Как выкрутить патрон если лопнула лампочка:

  • С помощью тонкогубцев или пассатижей. Нужно оторвать осколки колбы, не роняя их на пол. Затем цоколь выкручивают тонкогубцами. Цоколь нужно захватить за край и вытащить наружу. Работу нужно делать аккуратно, стараясь не повредить электропатрон Е27.
  • С помощью пластиковой бутылки. Ее нужно немного расплавить у горловой части и вставить в цоколь. Следует подождать несколько секунд, пока пластик не застынет и не приклеится, а потом начать выкручивать конструкцию. Выбирается именно бутылка, так как ее горлышко будет легко вкручиваться в цоколь.
  • Разборка электропатрона. Подходит лишь для старых карболитных патронов. Изделие нужно аккуратно разобрать на составляющие и вытащить из осветительного устройства.

Способ доставания лопнувшей лампочки зависит только от удобства пользователя. Затем нужно присоединять источник света и проверять работоспособность конструкции.

Виды

Сегодня существует большое количество разнообразных ламп, которые делятся по форме и покрытию колбы, назначению и наполнителю. Бывает шарообразной, цилиндрической, трубчатой и шароконической; прозрачной, зеркальной и матовой. Также есть световые источники общего, местного и кварцевогалогенного назначения. Кроме того, имеются вакуумные, аргоновые, ксеноновые, криптоновые и галогенные модели.

Прозрачные являются распространенными вариантами. Такие элементы считаются самыми дешевыми и эффективными, имеют неравномерный светопоток. Зеркальные модели являются наиболее результативными в плане освещения, поскольку покрытие формирует направленные светопоток. Матовые способны создавать мягкое и рассеивающее освещение для благоприятных условий работы и отдыха. Изделия, имеющие местное освещения, функционируют при двенадцати вольтном напряжении, что нужно, чтобы создать безопасные условия труда.

Обратите внимание! Подобные светильники нужны, чтобы освещать смотровые ямы в момент монтажа электрической гаражной проводки. Таблица типов ламп накаливания. Таблица типов ламп накаливания

Таблица типов ламп накаливания

Лампы общего назначения

Источники, имеющие общее назначения, самые массовые светоисточники, которые применяются, для того чтобы осветить квартиру или завод в сети с переменным током в 220 вольт и частотой до 50 герц. Бывают вакуумными, аргоновыми и криптоновыми. Эта же группа бывает неодимовой и криптоновой. По существу это обычные осветительные лампы. Стоит указать, что в момент изготовления неодимовых источников применяется неодимовая окись, поглощающая спектр света. Это улучшает световое качество.

Повсеместное использование светильников общего назначения

Прожекторные лампы

Прожекторные источники ставятся на судовом, железнодорожном, театральном и другом прожекторе. Отличаются тем, что имеют увеличенный светопоток, могут быть дополнены светоотражателями, чтобы улучшать концентрацию светопучка.

Прожекторные светильники как один из видов

Зеркальные лампы

Зеркальные светоисточники отличаются тем, что имеют обычную форму колбы и специальное внутреннее покрытие балонной части. Это помогает собрать весь светопоток, который направлен в нужное русло. Они используются в промышленности, видеосъемке, фермерском хозяйстве и потолочном освещении ванной комнаты.

Галогенные лампы

Галогенные лампы работают от инертного газа, в который добавляется бром с йодом, чтобы защитить нить накаливания и повысить срок работы. Такие светоисточники обладают небольшим размером для применения их как наполнитель дорогостоящего инертного газа. Отличаются яркостью свечения, естественной цветопередачей, хорошим сроком службы и значительной световой отдачей, имеющей меньшие размеры.

Обратите внимание! Единственный минус в чувствительности и значительных перепадах сетевого напряжения. Галогенные светильники как один из видов. Галогенные светильники как один из видов

Галогенные светильники как один из видов

Маркировка электрических патронов

Согласно ГОСТ Р МЭК 60238-99 существуют и выпускаются резьбовые патроны трех видов с разными диаметрами – Е14, Е27 и Е40. Их принцип действия одинаков, различаются лишь дизайн и размеры.

У каждого изделия имеется маркировка. На ней указываются характеристики. Например, Е14 можно ставить в местах с силой тока не выше 2А и мощности 450 Вт, Е27 рассчитаны на ток до 4 А и нагрузкой 880 Вт, а модели Е40 – до 16 А и 3500 Вт. Рабочее напряжение для всех устройств составляет 250 В.

Самый распространенный патрон электрический Е27. Есть три стандартных прибора с этой маркировкой:

  • Керамический. Имеет монолитный корпус, неразборный. Легко и быстро подключается, совместим практически со всеми точечными светильниками. Хрупкий, часто ломается.
  • Карболитовый. Разборный, состоит из трех деталей – корпус, вкладыш с контактами, юбка. Надежный, практически не вываливается контактная юбка, устойчив к перегрузкам. Имеет сложное подключение и требует доработок.
  • Пластиковый. Также разборный, но имеет две части – нижнюю юбку и корпус. Имеет надежный корпус, хорошее исполнение и быстрое подсоединение. Требует аккуратного подключения, чтобы не повредить пластиковые защелки.

Чаще всего используются пластиковый и карболитовый патроны.

Как правильно подключить патрон для лампочки к проводам на потолке

Патрон – это важный элемент осветительного прибора, он соединяет цоколь с электрическим кабелем, фиксирует лампу. А в некоторых моделях светильников на него крепится плафон или абажур.

Если вы не знаете, как подключить патрон к проводам на потолке, а вызывать электрика не хотите, то попытайтесь самостоятельно разобраться в установке.

Чтобы провести качественную работу, нужно понять, как он устроен, изучить особенности установки разных видов изделий, соблюдать правила техники безопасности.

После этого вы вполне сможете отремонтировать вышедший из строя прибор самостоятельно.

Маркировка электрических патронов

Все электрические патроны имеют схожий принцип работы. Они отличаются конструктивным исполнением, размерами и материалами. Но независимо от вида это приспособление в светильниках играет важную роль – проводит ток к лампочке.

Довольно часто у людей далеких от электрики возникают проблемы с расшифровкой маркировки, которая нанесена на корпус устройства. Она состоит из букв и цифр, которые определяют мощность и напряжение устройства.

Расшифровка маркировки распространенных патронов:

Маркировка Максимальный ток нагрузки (А), мощность (Вт) Особенности патронов
Е14 2А, 440Вт Тип – резьбовой. Миньон применяется для маломощных источников света.
Е27 4А, 880Вт Тип – винтовой. Резьба круглая. Устанавливается практически на все потолочные, настольные и настенные светильники.
Е40 16А, 3500Вт Тип – винтовой. Резьба круглая. Материал – керамика. Подходит для мощных светильников.
G4 – G10 5А, 60Вт Штыревые патроны. Применяются с маломощными лампочками.
G9 5А, 60Вт Тип – штырьковой. Подходит для цоколей, которые имеют плоский контакт.
GU10 5А, 50Вт Подключается к маломощным галогенным лампочкам и светодиодам. Имеет увеличенный диаметр входа для цоколя. Разъемный соединитель сначала вставляют, а потом поворачивают за часовой стрелкой, чтобы фиксация была более надежной.
G13 4А, 80Вт Подходит для трубчатых ламп. После установки осветительного элемента в патрон его нужно повернуть под прямым углом относительно оси.
GX23 2А, 75Вт Имеет 2 контакта. Применяется для газоразрядных ламп в форме буквы «U» или светодиодных цилиндрических устройств.
G24 2А, 75Вт Имеет 4 контакта. Подходит для подключения U-образных люминесцентных и трубчатых светодиодных источников света.
2G7 2А, 50Вт Оснащен 4-мя контактами. В него устанавливают такие же лампочки, как и в GX23, 2G7.
GX53 5А, 50Вт Конструкция схожа с патроном GU10, но GX53 тоньше. Устройство подключают к точечным светильникам.

Патроны с обозначением Е (Эдисон) применяются с винтовыми цоколями, а G – с штырьковыми.

Цифра в маркировке определяет диаметр цоколя (мм) для устройств типа Е, или расстояние между контактами (мм) для изделий типа G.

Внимание! Ток полной нагрузки и мощность зависят от того, из какого материала изготовляют патрон. К примеру, керамические устройства рассчитаны на больший ток, поэтому к ним подключают более мощные лампочки, чем к пластмассовым

Устройство

Конструкционные особенности патронов зависят от серии. Чаще всего применяются приспособления типа Е. Поэтому строение патронов можно рассмотреть на их примере:

  1. Внешний корпус с гильзой, на которой резьба.
  2. Донышко.
  3. Вкладыш, на котором размещены контакты.

Благодаря двум пластинам из латуни на вкладыше и крепежным планкам с резьбой происходит подача электрического тока на разъемный соединитель лампы.

На изображении выше заметно, как пластинки контактируют с цокольной частью.

Чтобы избежать поражения током, подсоединяйте фазную жилу к центральному контакту цоколя.

Патроны типа G функционируют так же, но их строение более простое, чем у приборов серии Е. Кроме того, штыревые устройства немножко по-другому передают ток на разъемный держатель лампочки.

Как правильно подключить патрон

Чтобы знать, как подключить патрон для лампочки, сначала изучите его конструкцию. Ведь способы установки приборов с разным устройством немного отличается.

Как подключить трехжильный провод к патрону

Конструкция изделия включает в себя несколько элементов:

Корпус служит не только для крепежа гильзы. Он также является защитой от поражения электрическим током. Внутри него спрятаны центральные контакты.

На гильзе нарезана внутренняя резьба. Ее называют резьбой Эдисона. В патроны с резьбой лампочку нужно вкручивать. Существуют также гильзы с пружинными гнездами. В них лампочка просто втыкается при помощи специальных штырьков. Количество штырьков может быть разным.

Когда центральные контакты гильзы и контакты цоколя лампочки соприкасаются, замыкается контакт электрической цепи и лампа при подаче напряжения загорается.

Ток передается от проводников при помощи латунных контактов.

Патроны могут иметь различные устройства для присоединения проводов:

Подключение карболитового старого образца

Чаще всего в наших квартирах используются патроны имеющие маркировку:

Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.

Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

Маркировка

На каждом изделии должны быть указаны все необходимые параметры. Маркировка включает в себя:

Изделия Е14 и Е27 могут работать при нормируемом напряжении 250В. Е14 выдерживает нормируемый ток до 2А (мощность 440Вт). Е27 – может потреблять значительно больше – до 4А (мощность 880 Вт.).

Характеристики:

Подключение проводов — фаза и ноль

Подключение кабеля производится в следующей последовательности.

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

Фаза в патроне должна приходить только на нижнюю центральную часть цоколя, и более никуда.

Контакт для подключения представлен на фото ниже.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

И если на него будет приходить фаза, а не ноль, то вы гарантировано попадете под напряжение.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.

Поэтому запомните — нулевой проводник всегда должен приходить только на резьбовую часть цоколя.

За токоподводящие провода

Прямое соединение патрона с проводами недопустимо! Прежде нужно обеспечить надежное крепление изделия в осветительном приборе (светильнике или люстре), для чего на донышко устанавливают пластиковую втулку с отверстием по центру, необходимым для кабеля. К втулке монтируется пластиковый винт для дальнейшей фиксации.

На трубке

Патрон крепится при помощи металлической трубки, что позволяет подвешивать тяжелые плафоны к потолку. Трубка оснащается дополнительными гайками, с помощью которых устанавливают арматуру для люстры, включая колпаки. Вся нагрузка падает на металлическую трубку, а провода, необходимые для подключения питания, протягиваются прямо через нее.

Патроны с резьбой на наружной поверхности корпуса могут украшаться абажурными кольцами, другими элементами декора.

Втулкой

Крепежная резьба бывает разной, поскольку для патронов с цоколем E27 определенного стандарта нет. Для замены пластиковой втулки на металлическую используйте резисторы. Прежде чем ломать, разберите и сравните резьбу, чтобы зазря не испортить изделие.

С безвинтовыми контактными зажимами

Корпус и дно патрона, использующее безвинтовые зажимные контакты, соединены между собой с помощью двух защелок. К трубке с резьбой прикручивается дно изделия, после заводятся электрические провода. Корпус выполняется в форме цилиндра и крепится к донышку.

Элементы подлежат ремонту и обслуживанию. Воспользуйтесь отверткой и уберите защелки в стороны, чтобы не повредить кабель при демонтаже изделия.

Как подключать кабель с тремя проводами

У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.
