Подключение накопительного и проточного водонагревателя своими руками: схемы и видео

Оглавление

Нужно ли сливать воду

Обычно оставшуюся воду в бойлере не сливают. Она остается в водонагревателе до момента следующего включения при условии, что период простоя будет непродолжительным. Если вы отключаете бойлер на несколько недель-месяцев, воду необходимо слить. В противном случае может произойти окисление или образование накипи, что является причиной сокращения эксплуатационного срока водонагревающего оборудования.

Обязательно сливать воду после того, как бойлер будет отключен от электросети, нужно в плохо отапливаемом жилье. В доме с низкой температурой вода может замерзнуть и разорвать водонагреватель. Для устранения остатков воды вам следует воспользоваться обратным клапаном. Он расположен на корпусе оборудования.

Подключение

Требования к установке любого водонагревателя:

Располагается оборудование ближе к вводу водопровода, идеально между вводом и точкой забора воды.
Повышенное потребление электроэнергии не допускает подключение к обычной розетке. Необходимо проложить отдельную линию от распределительного щитка.
Для защиты оборудования, которое работает в условиях повышенной влажности, обязательно устанавливается УЗО (устройство защитного отключения), защищающее от удара электрическим током, и автомат для защиты от перенапряжения и короткого замыкания.
Водонагреватель является источником тепла, так что при его установке обязательно соблюдается дистанция со всех сторон от преград и другого оборудования, исключая перегрев.

При наличии централизованной системы горячего водоснабжения водонагреватель устанавливается как перемычка между трубами горячей и холодной воды. Система обратных клапанов и запорных вентилей определяет ток воды только от холодной воды в бак и с его горячего вывода в сторону потребителя.

Если ввода горячей воды нет, то водонагреватель устанавливается на ответвлении от холодной воды и формирует от своего выхода внутреннюю разводку в квартире.

Любой электрический водонагреватель чувствителен к чистоте воды, так что обязательным элементом является фильтры грубой и тонкой очистки перед ним.

Подключение холодной воды от ввода после счетчика и фильтра тонкой очистки до холодного (синего) ввода нагревателя:

Шаровой вентиль.
Предохранительный клапан для водонагревателя.
Тройник с подключенным дренажным краном для сброса воды.
Штуцер для подключения к холодному вводу нагревателя.

От штуцера для сброса давления предохранительного клапана ведется шланг диаметром 8-10 мм к канализационной трубе. Для этого следует предусмотреть специальный «сухой» сифон или отвод от трубы с подъемом не менее 50 см и заглушкой, в которой высверливается отверстие под шланг.

Подключение горячей воды от горячего (красного) вывода нагревателя к смесителям:

Штуцер для подключения к водонагревателю.
Шаровой вентиль.
Тройник для включения в линию ГВС
Обратный клапан, со стороны ввода исключающий попадание воды из бойлера в центральную систему ГВС.

Для полипропиленовых труб понадобится: паяльник, труборез, набор фитингов, включая тройники, колена и переходники с пластика на металл с внешней резьбой, американка. Для холодной оды используется неармированная труба PN16(20), для горячей – армированная стекловолокном или алюминием PN20(25).

Для металлопластика из инструмента понадобится только труборез и калибратор при использовании зажимных фитингов. Набор фитингов подбирается тем же составом, как и в первом случае (тройники, колена и переходники с пластика на металл).

Подключение электропитания

Для подключения питания в большинстве случаев используется клеммная колодка, расположена под защитной крышкой на корпусе водонагревателя. Где именно она находится и как до нее обраться, следует уточнять в инструкции. Шнуром питания с вилкой для подсоединения к розетке снабжаются только маломощные нагреватели на 1,5-2 кВт. Однако и в этом случае желательно обойтись прямым подключением к отдельной линии, для которой в щитке выделен автомат и УЗО.

Схема подключения водонагревателя к элекричеству

Подключение выполняется трехжильным медным кабелем сечения не менее 2,5 мм2, если иного не указано в инструкции. Чем выше потребление, тем толще должен быть кабель. В Таблице указаны требования к кабелю, отталкиваясь от мощности и тока.

Алюминий	Сечение провода, мм2	Медь
Сила тока, А	Мощность, кВт	Сила тока, А	Мощность, кВт
14	—	1,0	14	3,0
15	—	1,5	15	3,3
19	3	2	19	4,1
21	3,5	2,5	21	4,6
27	4,6	4,0	27	5,9
34	5,7	6,0	34	7,4
50	8,3	10	50	11

На линии для водонагревателя больше не должно быть оборудования, как и на автомате с УЗО. Допускается установка защиты и автомата непосредственно возле водонагревателя, однако следует их монтировать в специальные влагозащищенные боксы

Как установить?

Нагреватель должен быть подключен к сети водоснабжения с давлением не более 0,6 МПа, а минимальное давление не может быть ниже 0,1 МПа (около 1 бар). На трубе подачи холодной воды должен быть установлен предохранительный обратный клапан. Клапан не должен монтироваться непосредственно над нагревателем. Выход предохранительного клапана должен оставаться открытым, то есть соединен с атмосферой.

Не должно быть устройства (например, предохранительного) между предохранительным клапаном и нагревателем. В то же время разрешен тройник, на котором находится сливной клапан, позволяющий опорожнять резервуар. Если давление в сети водоснабжения превышает значение 0,6 МПа, необходимо его уменьшить с помощью регулировки клапана.

Установка нагревателя

Нагреватель должен устанавливаться квалифицированным персоналом, который обязан позаботиться о свободном доступе к устройству в случае дальнейшего обслуживания или быстрой его замены. В зависимости от конструкции агрегат крепится при помощи винтов к отверстиям на его задней стенке. Установка обязательно должна быть проведена на несущей стене здания. Это вызвано значительным весом нагревателя, заполненного водой.

Аппарат с большой емкостью бака может обеспечить несколько точек отбора воды. Нельзя сгибать соединительные патрубки на корпусе. Это может привести к повреждению антикоррозионной защиты эмалированного бака.

Первый запуск

После установки водонагревателя необходимо заполнить его водой. После заполнения проверяется герметичность и качество крепления. При необходимости нужно хорошо затянуть все винты. Если утечек нет, нагреватель можно подключить к сети, вставив вилку в розетку. Ручкой термостата установить желаемую температуру воды. Красный цвет индикатора означает потребление энергии и начало нагрева.

Отключение нагревателя

Чтобы отключить водонагреватель, нужно вынуть вилку из розетки. Если отключение происходит зимой, то вода в нагревателе может замерзнуть и ее необходимо обязательно сливать.

Исправность нагревателя

Чтобы поддерживать нагреватель в хорошем состоянии, необходимо удалять накипь в баке не реже двух раз в год

Если для этого мероприятия нет соответствующих химикатов или кислот, можно попробовать раздробить слой накипи вручную (следует соблюдать осторожность, чтобы не повредить внутреннюю поверхность резервуара)

Места подключения – безнапорный и напорный варианты проточного нагревателя

По способу подключения к водопроводной магистрали проточные нагреватели воды разделяются на две группы.

Безнапорные водонагреватели

Системы нагрева этой группы не подключаются к магистрали напрямую. Они предназначены для обслуживания только одной точки раздачи воды. Вода поступает в безнапорное устройство через уже установленный кран или смеситель. Такой нагреватель не подвергается магистральному давлению воды, и давление в нем не превышает атмосферного. На выходе безнапорный нагреватель снабжен собственным поворотным изливом или душевым шлангом, или комбинацией обеих насадок.

Выпускаются разные варианты исполнения таких приборов:

Отдельный корпус нагревателя, крепящийся рядом с краном раковины или душа.

Безнапорный водонагреватель с комбинацией крана и душевого шланга на выходе

В виде нагревательной насадки, крепящейся к крану. Недостаток – немалые размеры такой насадки не позволяют использовать ее на низких кранах.
Кран с уже встроенным в его корпус нагревателем.

Кран с встроенным электронагревателем

Как правило, безнапорные модели имеют небольшую мощность (3–7 кВт), что достаточно для обеспечения горячей водой одного места раздачи. Можно смонтировать подключение безнапорника к двум разным кранам или смесителям, как показано на схеме.

Схема подключения безнапорного проточного нагревателя к двум точкам

Но применение по такой схеме безнапорного устройства вряд ли позволит обеспечить достаточный нагрев при одновременной работе обоих смесителей – мощности не хватит. А при поочередной работе схема вполне жизнеспособна.

Для работы нагревателя необходимо подключить его к электросети. Малая мощность потребления не требует особых схем подключения с защитными устройствами. Достаточно включить его в розетку стандартной домашней проводки. Современные модели безнапорников оборудуются защитными клапанами, отключающими нагрев при падении давления воды.

Простота подключения безнапорных нагревателей воды и их небольшая мощность позволяет применять их в качестве временных устройств в периоды отключения горячей воды или же в местах временного проживания. Их применение оправданно в одном-двух местах подключения на летних дачах – на кухонной мойке и в летнем душе. Если же требуется постоянный нагрев воды на протяжении года, лучше использовать напорный вариант.

Напорные проточные водонагреватели

Нагреватели этого типа способны нагревать воду для нескольких точек выхода, чего достаточно для полноценного обеспечения горячей водой квартиры или всего загородного дома. По сути, это небольшая нагревательная система, поэтому напорные водонагреватели иногда называются системными.

Напорное устройство врезается в основную магистраль подачи воды – в стояк холодной воды в домах с центральным водопроводом или после насосной станции в загородных домах с собственным водоснабжением.

Все фильтры, обеспечивающие чистоту воды, должны подключаться до поступления воды в напорный обогреватель. После выхода из обогревателя идет разводка водоснабжения на все точки потребления. Включение нагрева происходит только при потреблении воды – по сигналу датчика, реагирующего на поток воды. Выход системы на требуемый режим нагрева занимает 1–2 минуты.

Если напорная система устанавливается в доме, где уже есть горячее водоснабжение, для подстраховки на случай его отсутствия, то схема подключения должна обеспечивать быстрое переключение с одного источника горячей воды на другой.

Схема проточной напорной системы, позволяющая переключать источник горячего водоснабжения с центрального на внутренний

Одновременный нагрев воды для нескольких точек потребления требует соответствующей мощности нагревательных элементов. Для однофазной электросети напряжением 220 В напорники выпускаются с мощностью до 12 кВт. Работа более мощных систем (до 25 кВт) требует наличия трехфазного напряжения в 380 В. Подключение таких устройств должно проводиться специалистами.

Но даже для подключения мощного прибора в однофазном варианте сети необходимо предусмотреть защиту от перегрузок. Желательно применение устройства защитного отключения (УЗО) и дополнительного автомата, контролирующего линию фазы.

Схема электрического подключения проточного водонагревателя в однофазную сеть

Помимо защиты нужна и соответствующая электропроводка, способная выдержать ток, потребляемый мощным проточным нагревателем. Как правило, приходится для работы проточной системы монтировать отдельную линию электропотребления. В домах, где уже установлены электроплиты, можно в крайнем случае воспользоваться их линией питания. Но в этом случае работа электроплиты и водонагревателя возможны только по отдельности.

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м2.

Пример выполнения изоляции системы нагревателя, где отмечаются явные ошибки. Изолировать необходимо не только трубы, но также установленные на участке трубопроводов рабочие компоненты. Современными изолирующими материалами это делается легко

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

Установленный расширительный бачок в системе косвенного нагрева. По сути, монтаж расширительного сосуда выполнен с ошибкой. Этот элемент системы должен располагаться выше линии верхней крышки бойлера. К тому же нет изоляции трубы

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:

электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
отсутствует контур заземления водонагревающего аппарата;
параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

Установка накопительного водонагревателя своими руками: пошаговое руководство + тех.нормы
Установка проточного водонагревателя своими руками: пошаговый инструктаж

Изготовление прибора, функционирующего от отопительной системы

Как сделать водонагреватель проточный своими руками, который функционирует от системы отопления? Основой работы данного агрегата является нагрев теплообменника змеевиком, который помещен в горячий теплоноситель отопительной системы. В его роли может выступать тепловой аккумулятор.

Однако врезка подобного змеевика в новый тепловой аккумулятор приведет к плохому результату. Вы можете нанести повреждение утеплителю, что резко снизит уровень эффективности. Изготовление теплового аккумулятора следует провести самостоятельно. Прибор должен обладать малыми габаритами. Затем в него врезается теплообменник, и проводится утепление всей конструкции.

Установка на стену

После выбора расположения начинают монтаж проточного водонагревателя. На стену наносится разметка с помощью уровня и карандаша.

Установка проточного водонагревателя начинается с того, что с него снимается верхняя крышка. Приложив к стене, выровнять его по горизонтали и отметить места будущих отверстий.

Используя дрель, просверлить отверстия и вставить в них дюбеля. Шуруповертом устройство прикрепляют к стене и надевают верхнюю крышку. Используются и саморезы.

Следует знать, как правильно проверять монтаж. Для этого после установки удостоверьтесь в надежности крепления устройства. Перед тем как проточный водонагреватель подключают к электросети, его подсоединяют к водопроводу.

Технология подключения

Перед работами, связанными с врезкой в водопроводные трубы, воду следует перекрыть.

Подключить безнапорную модель можно двумя способами:

посредством душевого шланга. Со шланга снимается насадка и присоединяется к входному отверстию прибора. Такой способ хорош при эпизодических отключениях горячей воды;
через тройник. Тройник врезается в водопроводную трубу или крепится к отводу для стиральной машины. К тройнику крепится вентиль или шаровой кран (при присутствии стиральной машины — два крана или вентиля). Из него к входному отверстию водонагревателя тянется пластиковая труба или специальный шланг. На выходе устанавливают шланг с душевой насадкой. Если водогрейкой хотят пользоваться постоянно, то такой тройник с вентилем врезают на выходе в трубу для горячей воды.

Проточные водонагреватели накопительного типа врезаются в водопроводные трубы фитингами. Соединения следует уплотнить с помощью пакли или фумленты.

Знаете ли вы? В древнеримских термах существовала централизованная система нагревания при помощи печи, воды и воздуха, которые потом циркулировали в пустотах стен и пола. Эта система пришла к римлянам от эллинов, но была усовершенствована римскими инженерами.

Инструкция по монтажу электрической модели

Итак, постараемся разобраться, как правильно установить проточный водонагреватель своими руками, чтобы он проработал намного дольше срока, указанного в гарантийном талоне. Но запомните, что общие рекомендации необходимо дополнять руководством, изложенным в технической документации.

Шаг #1. Подготовительные работы – проверка электросети

Не каждая электрическая сеть может выдержать мощность выбранной вами модели. На рынке представлены водонагреватели мощностью в среднем от 3 кВт до 27 кВт. Для работы слабых приборов достаточно и старой проводки, но эксплуатацию мощного напорного нагревателя может обеспечить только новая сеть и подключение через УЗО.

Таким образом, для подключения большей части водонагревателей проточного типа потребуется стационарный метод установки, электросеть переменного тока с напряжением 220 В, трехжильный медный кабель с минимальным сечением 3 мм Х 2,5 мм, автоматическая защита 30 А.

Не забудьте об обязательном заземлении. Если прибор зафиксирован на нагревающейся стене, сечение кабеля следует увеличить.

Шаг #2. Выбор места для установки

Место монтажа зависит от типа оборудования. Водонагреватель безнапорного типа обычно монтируют около точки водопотребления, то есть над раковиной, под раковиной или сбоку от крана. Если безнапорная модель кроме крана-гусака снабжена шлангом с душевой насадкой, следует продумать место крепления и для него.

Модели с маркировкой IP 24 и IP 25 изначально защищены от прямого попадания воды, тем не менее, их лучше разместить там, где нет угрозы заливания водой из душа – под раковиной.

Одновременно они должны быть доступны для включения (механического), регулировки напора и температуры – значит, располагаться около душа или раковины. Следовательно, установка проточного водонагревателя в туалете – плохая идея, в ванной – хорошая.

Выбор напорного прибора диктует другие условия. Обычно его устанавливают недалеко от точки водоразбора, которая имеет максимальную загруженность, или возле стояка. Мощный водонагреватель способен обеспечить горячей водой кухню, ванную, душевую, поэтому место выбирают, исходя из целесообразности и удобства обслуживания.

Такие приборы не нуждаются в постоянной регулировке – они запрограммированы.

Прикинем шланги?

Если вы живете в частном доме и имеете свой источник холодной воды – тут все просто. На насосной станции вы можете посмотреть максимальный напор, который она может выдавать. Ориентируйтесь на это значение.

Если вода поступает из артезианской скважины под естественным напором, вопрос сложнее. Обычно ее давление не превышает 6 бар, но может достигать 10 бар.

В многоэтажных домах напор холодной воды зависит от многих факторов:

Этажности дома;
Вашего этажа;
Насосного оборудования.

Стандартное давление в городских сетях 4-5 бар. Но его иногда дополнительно повышают, особенно в домах большой этажности. Если количество этажей в здании 16 и выше – уточните, под каким давлением подается вода.

Важно!Обратите внимание на тип соединений – есть разные варианты. Например, на одном конце может быть наружная, а на втором – внутренняя резьба. Или же на обоих концах может быть одинаковая

Или же на обоих концах может быть одинаковая.

Также проверьте соответствие диаметра и шага резьбы тем, которые на водонагревателе и вентиле. Если диаметр или шаг не соответствуют, или не получается подобрать – придется покупать переходники.

Что касается длины шланга – она должна быть с запасом. 0,5-1 метра будет достаточно. В случае необходимости вы сможете переместить проточный водонагреватель или точку разбора – душевую кабину, раковину, смеситель.

Источники

https://eurosantehnik.ru/osobennosti-podklyucheniya-protochnogo-vodonagrevatelya.html
https://SamElectric.ru/komponenty/ustanovka-protochnogo-vodonagrevatelya.html
https://AvtonomnoeTeplo.ru/vodonagrevateli/2891-podklyuchenie-protochnogo-vodonagrevatelya.html
https://sovet-ingenera.com/otoplenie/vodonagrevatel/ustanovka-protochnogo-vodonagrevatelya-svoimi-rukami.html
https://uk-parkovaya.ru/secrets/connection/kak-podklucit-protocnyj-vodonagrevatel-k-elektroseti-i-smesitelu-v-kvartire.html
https://srtmx.ru/dlya-vody/shema-ustanovki-protochnogo-vodonagrevatelya.html
https://VTeple.xyz/podkljuchenie-protochnogo-vodonagrevatelja-vodoprovodu/
http://VannayaSovety.ru/oborudovanie/kak-podklyuchit-protochnyi-vodonagrevatel.html
https://tokzamer.ru/bez-rubriki/shema-podkljucheniya-protochnogo-vodonagrevatelya
https://domikelectrica.ru/podklyuchenie-protochnogo-vodonagrevatelya-k-vodoprovodu-i-k-elektroseti/
https://vannayaa.ru/tehnika-v-vannoj/podklyuchit-vodonagrevatel-protochnyj.html
https://moydomik.net/kommunik/santehnika/173-ustanovka-protochnogo-vodonagrevatelya-bolera.html

Достоинства и недостатки проточного водонагревателя

Установка водонагревателя

Преимущества

Компактные размеры. Проточный обогреватель не занимает много пространства. При этом в продаже доступны модели нагревателей, укомплектованные смесителем и лейкой душа, что позволяет дополнительно сэкономить.
Быстрый нагрев. В отличие от моделей накопительного типа, проточные нагреватели начинают давать теплую воду уже спустя 30-60 секунд после запуска.
Отсутствие ограничений на объем подогретой воды. Пользователь может получить ровно такое количество горячей воды, которое ему нужно, в отличие от накопительных баков, объем которых ограничен.
Сравнительно низкая цена.

Недостатки

Сравнительно высокое потребление электроэнергии.
Требовательность к проводке, автомату и счетчику.
Ограниченная производительность. Этот недостаток актуален только для маломощных и компактных бюджетных моделей, способных готовить горячую воду исключительно для ванной комнаты. При необходимости обустройства разводки и на кухню придется потратить больше денег на покупку более энергоемкой и габаритной модели.
Сравнительно дорогая эксплуатация по причине существенного потребления электроэнергии.

Установка водонагревателя своими руками

Проточные водонагреватели лучше всего подходят для домов и квартир, укомплектованных электрическими плитами. В данном случае счетчик и электропроводка уже будут соответствовать нормативным требованиям.

Правила эксплуатации и техобслуживания

Неисправности могут появиться как через несколько лет, так и через месяц. Особенно велик риск поломки при нарушениях эксплуатации прибора.

Чтобы электрическое оборудование работало исправно, необходимо следить за чистотой фильтра и время от времени очищать аэратор. Примерно один раз в год проводите профилактические работы: отключите водонагреватель, удалите накопившуюся грязь, продуйте трубы. Если необходимо, подтяните крепления.

У газовых колонок следите за чистотой теплообменника, меняйте уплотнители, очищайте горелку и запальную форсунку, меняйте водяные фильтры.

Если техобслуживание и простейший ремонт маломощного электроприбора можно производить своими силами, то контроль за работой газового водонагревателя лучше доверить работникам газовой службы, с которой заключен контракт.

Особенно не стоит рисковать, если возникла проблема недостаточного напора воды, засорилась водопроводная арматура или теплообменник покрылся известковым налетом.

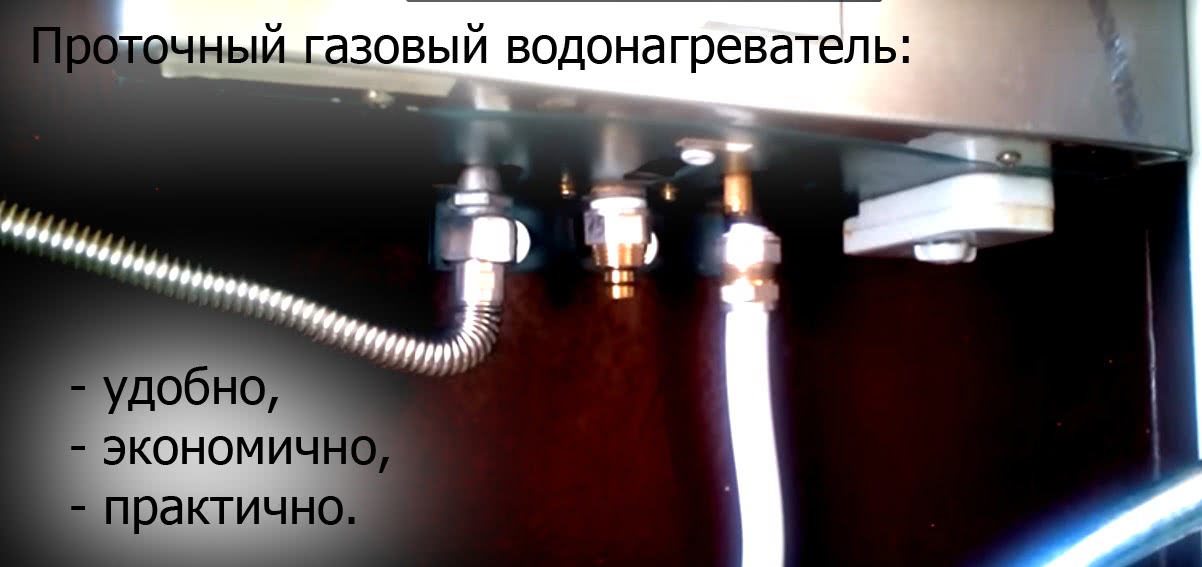

Подключение проточного газового водонагревателя

Установка и подключение газового нагревателя значительно разнится с установкой электрического нагревателя, ведь к газовому оборудованию предъявляют множество требований. Тем не менее все затраты будут сполна компенсированы, ведь газовые нагреватели намного более экономичны, чем электрические.

Первым делом следует согласовать все свои действия с соответствующими службами. Нужно четко соблюдать все нормы и требования по установке газового оборудования. К примеру, вам потребуется составить проект будущей конструкции и заверить его в соответствующих органах. Высота потолков в помещении должна быть не ниже двух метров. Обязательным условием является отлично налаженная работа системы вентиляции. Размер дымохода в помещении должен быть не меньше 110-130 мм.

После того, как все нюансы с документами улажены, можно приступить к следующему шагу нашей работы. Замена газовой колонки происходит немного быстрее, чем монтирование нового нагревателя, ведь не потребуется оборудовать дымоход или подключаться к газопроводу. Процесс работы выглядит следующим образом:

Сначала перекройте поступление газа. Затем нужно открутить гайку, которой зафиксирован гибкий шланг

Осторожно снимите его. Если же колонка подключена металлической трубой, то придется ее распилить ножовкой

Все старые соединения настоятельно рекомендуется выбросить и заменить новыми. Перекройте краны водоснабжения на стояке. Далее следует снять трубу, которая отводит воздух и достать ее из дымохода. Бережно снимите корпус устройства с кронштейна.

https://youtube.com/watch?v=qGEte7gSjBw%3F

Производя демонтаж старой колонки помните, что все нужно делать осторожно и бережно, чтобы не повредить подводящие трубы

После всех вышеописанных действий можно наконец приступить к установке новой колонки. Внимательно осмотрите герметичность всех соединений, вертикальное положение трубы для отвода газов, теплоизоляцию. Выходное отверстие должно быть выше, чем самая высокая точка крыши и быть обезопасено от осадков козырьком. После этого проверьте исправность вентиляции. Снимите лицевую часть корпуса.При помощи крепежных петель, винтов и дюбелей прикрепите колонку к стене

Важно помнить о том, что корпус должен свободно висеть на стене, и ни в коем случае не стоять на подводах воды или газа. Используя гибкие шланги подключите прибор к трубе с холодной водой, далее – объединить выход с краном горячей воды

Далее следует этап подключения газа. С помощью гибкого шланга нужно соединить газовый кран с вводом в нагреватель. Проверьте герметичность конструкции. И наконец, в последнюю очередь производят установку трубы дымохода. Чаще эту роль исполняет гибкая гофра, соответствующая диаметру выходного отверстия. Один конец гофры фиксируют на выходе из нагревателя, второй вставляют в дымоход. Теперь можно вернуть на место лицевую панель, закрепить ее, если это предусмотрено. Все работы окончены, можно смело использовать водонагреватель!

Предыдущая запись Соединение разнородных и однородных труб между собой
Следующая запись Устройство водопровода на загородном участке

Выполнение работ

Подключение водонагревателя осуществляется в такой последовательности.

При помощи перфоратора или дрели в стене делаются отверстия под крепежные элементы. Если стена деревянная, то в нее шуруповертом вворачиваются шурупы. На установленные крепежные элементы навешивается нагреватель.

Подключение к водопроводу:

от патрубка, подводящего воду к смесителю, отсоединяется гибкий шланг; на место шланга на ленту ФУМ (паклю) устанавливается тройник; опционально на выводы тройника устанавливаются запорные краны; к запорным кранам присоединяются гибкие шланги от смесителя и от нагревателя;
на доступное место стальной трубы устанавливается накладная муфта и затягивается до упора; в стенке трубы через резиновую прокладку сверлится отверстие; к выводу муфты присоединяется на ленте ФУМ (пакле) запорный кран, а к нему — гибкий шланг нагревателя;
в доступном месте из труб горячего и холодного водоснабжения вырезаются фрагменты, достаточные для установки в разрез тройника с запорным краном; собираются на ленте ФУМ (пакле) элементы арматуры в направлении от ввода к разбору: фитинг — кран — тройник — фитинг, кран и фитинг, устанавливаемые в сторону нагревателя, можно собрать сразу, но можно и оставить на потом; фитинги вставляются в свободные концы трубы и затягиваются двумя ключами — одним затягиваем гайку, вторым удерживаем от проворачивания; присоединяются гибкие шланги или трубы непосредственно к нагревателю.

https://youtube.com/watch?v=Uts2EWEBGIM

Осуществляется подключение к сети электропитания согласно инструкции к прибору. Желательно не наматывать провод, если он крепится к клеммам, на винты, но устанавливать на провод обжимные клеммы, что благоприятно сказывается на надежности.

Как видно, подключить проточный водонагреватель на даче или дома достаточно просто, это не требует ни особой квалификации, ни большого количества времени. Аккуратность и здравый смысл помогут это сделать быстро и качественно, а дача станет комфортнее.

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

количество проживающих в доме людей;
максимальный расход горячей воды при одновременно открытых всех кранах;
количество водоразборных точек;
требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм2. Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления. Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Выбор места установки зависит от типа проточного прибора:

Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий

Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами. Несущая основа готова

Теперь к планке осталось закрепить корпус водонагревателя

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

Подключение накопительного и проточного водонагревателя (бойлера) к водопроводу
