Подключение дифавтомата: определение, принцип работы, схема подключения

Оглавление

Какой тип расцепителя выбрать?

По внутреннему исполнению дифы и УЗО делятся на два типа: электронные и электромеханические. Вопреки распространенному заблуждению, тип расцепителя не влияет на рабочие параметры и технические характеристики. Какая же между ними разница?

Электромеханический расцепитель срабатывает за счет дифференциального трансформатора. При возникновении утечки в его вторичной обмотке возникает напряжение, действующее на поляризованное реле, расцепляющее контакты.

Электронный срабатывает только при наличии напряжения на фазе. В корпусе стоит микросхема с усилителем, с питанием от внешней сети. При потерях электроэнергии микросхема подает сигнал на механизм отключения, расцепляющий фазу. Такая схема стоит дешевле.

Главное отличие в том, что если сеть будет обесточена, то электронный диф не сработает. Но возможна ли в таком случае утечка? Чисто теоретически, да, за счет энергии накопленной в конденсаторах электроники, подключенной в сеть. Это очень редкие случаи, и скорее, исключения из правил.

На форумах часто можно найти нарекания на надежность электронных дифавтоматов, якобы не всегда срабатывающих. В большинстве случаев, это из-за неправильности подключения. Согласно ПУЭ, к дифзащите должна обязательно подключаться и фаза, и ноль. Если не подключить ноль, она будет работать как автомат, но нет гарантии, что сработает как УЗО. Вывод: при правильном подключении, все будет работать, независимо от конструкции расцепителя.

Советы по выбору дифференциального автомата для дома и квартиры

Требования безопасности обустройства электрических сетей, предназначенных для частного дома, квартиры или для дачи, предусматривают установку и подключение двух видов защиты. Первая — от короткого замыкания (КЗ) и контроль по токовой нагрузке.

Вторая — защита жизни и здоровья человека от поражающего воздействия электричества в случае соприкосновения с токоведущими частями электрооборудования, а также в случаях токовых утечек. В обоих случаях защититься можно, подключив в щитке дифференциальный автомат.

Однако чтобы аппарат работал правильно, нужно с пониманием подойти к выбору его характеристик. Далее мы расскажем, как выбрать дифавтомат по мощности и току утечки.

Номинальное значение и класс дифавтомата

Эти показатели отвечают на вопросы:

  • Как быстро сработает дифавтомат при перегрузке?
  • При каком значении тока сработает дифавтомат?

На рынке можно встретить классы А,В,С,D. А – самый быстрый, D – самый долгий. Для бытового использования применяют в основном класс В и класс С. Почему так? Если Вы поставите автомат класса А в квартире (хотя стоит он в разы дороже В и С), то каждый раз когда Вы будете включать пылесос, дифавтомат будет срабатывать. Это связано с тем, что при запуске пылесоса, ток в сети резко возрастает на короткий период времени. Но класс А очень чувствительный и поэтому тут же сработает.

Если поставите класс D – устройство будет реагировать не достаточно оперативно.

Что касается номинального значения, то тут все зависит от Ваших задач.

Кнопка “Тест”

Должна присутствовать на всех дифавтоматах. Осуществляет имитацию утечки тока. Производители рекомендуют нажимать ее хотя бы раз в три месяца.

Тип срабатывания дифавтомата

Данная характеристика означает, на какие токи реагирует дифавтомат.

Тип А – такое устройство реагирует на переменный и импульсный ток. Стоит в разы дороже типа АС. Иногда производители стиральных машин рекомендуют устанавливать такие устройства на линию стиралки. Причина этому – стиральная машина как раз создает импульсный ток (то есть ток, то нет).

Тип АС – самый популярный вариант. Реагирует на переменный ток.

Тут все просто – если нет специальных инструкций или устройств – устанавливайте дифавтоматы типа АС.

Ток утечки

Данный показатель означает насколько чувствителен дифавтомат. Как правило, используют дифавтоматы с утечкой 30мА (миллиампер). Такая учтена оптимальна для защиты человека – не слишком чувствителен для ложных срабатываний, но достаточно чувствителен, чтобы защитить человека от удара током. НАмного реже можно встретить дифавтоматы на 10, 100 и 300 мА. Полагаем, что это связано со спросом на устройства.

Тип устройства дифавтомата

Данная характеристика означает, каким образом реагирует дифавтомат на утечку тока. Тут можно выделить две основных категории

Электромеханические дифавтоматы. Самый популярный вариант. Как правило, стоят дороже электронных. Такие дифавтоматы срабатывают на утечку вне зависимости от наличия напряжения в сети. Считаются более надежными решениями.

Электронные дифавтоматы. Такой тип устройства реагирует только при наличии напряжения в сети. Это означает, что при обрыве нуля дифавтомат не будет защищать от утечки тока. Такие дифавтоматы представлены в сериях Legrand RX и Schneider Easy9.

Для того, чтобы понять, какой тип дифавтомата перед Вами, необходимо изучить схему.

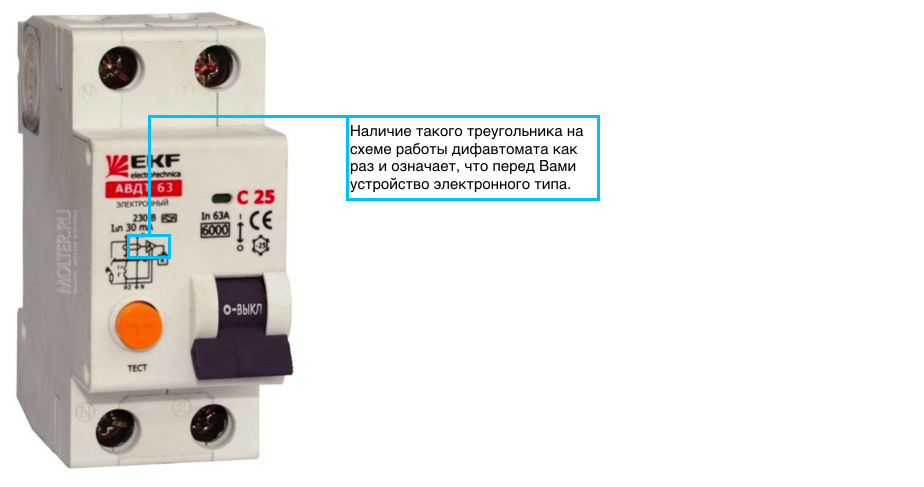

У электронных дифавтоматов на схеме работы всегда изображена плата с усилителем в виде треугольника (это условное обозначение усилителей по ГОСТу).

Мы рекомендуем использовать электромеханические дифавтоматы. Они более надежны и стоят ненамного дороже электронных.

Номинальный ток вводного дифавтомата

В отличие от УЗО, номинальный ток которого должен быт равен или больше уставке соответствующего автоматического выключателя, ток дифференциального автомата рассчитывается так же, как и уставка обычного автомата, но для вводного дифавтомата расчёт не производится.

Этот параметр должен быть равен или меньше уставке автомата, установленного перед прибором учёта, номинальный ток которого определяется электрокомпанией. Она использует этот прибор для ограничения потребляемой мощности.

Это необходимо для того, чтобы предотвратить перегрузку линий электропередач и питающих трансформаторов.

Отличие УЗО от дифференциального автомата

Разберемся детально по отдельным техническим характеристикам, чем отличается УЗО от дифавтомата и как можно использовать преимущества каждого из них.

Отметим основное отличие, что УЗО не обеспечивает защиту сети от перегрузки и коротких замыканий. То есть оно выступает исключительно индикатором, по которому контролируется утечка тока.

Если включены в сеть одновременно все электроприборы и создается намеренная перегрузка, устройство защиты не сработает, а дифференциальный автоматический выключатель моментально обесточит сеть, не позволив возникнуть возгоранию и плавлению изоляции.

Watch this video on YouTube

Давайте рассмотрим более подробно сами устройства и тогда станет понятно как отличить УЗО от дифавтомата внешне:

  • маркировка номинального тока срабатывания электромагнитного расцепителя — одно из ключевых отличий УЗО от дифавтомата (она есть только у дифавтомата). На корпусе должны быть указаны рабочий ток (с буквой — С16, С32) и ток утечки. Если указан только один параметр или без буквы, то это УЗО – на нём указывается величина тока утечки и коммутационная способность контактов.
  • электросхема на приборе – на корпусе изображены схожие принципиальные схемы, на схеме УЗО – это овал, обозначающий дифференциальный трансформатор и электромеханическое реле. На схеме второго прибора нанесены дополнительно расцепители теплового и электромагнитного типа.
  • наименование на корпусе прибора сбоку – наносится не на всех приборах;
  • аббревиатура на приборе – на устройствах отечественных производителей указано ВД (выключатель дифференциальный) или АВДТ (автоматический выключатель дифференциального тока).

Важно заметить, что надежность срабатывания мало отличается, основные отличия заключаются во времени срабатывания и функционировании специальных расцепителей двух типов в дифавтомате. Минусом последнего является невозможность определения, что стало причиной срабатывания: перегрузка сети, короткое замыкание или утечка

Достоинством АВДТ считается совмещение в своем корпусе двух устройств. В распределительном щитке появляется дополнительное место для однополюсного автомата. Однако в случае поломки потребуется полноценная замена. Устройство защитного отключения занимает два места, поскольку подключать его надо в комплекте с автоматом. Такая комплектация упрощает процесс ремонта в случае выхода из строя – замене подлежит только один элемент.

Watch this video on YouTube

Характеристики дифавтоматов

Итак, предположим, что Вы решили купить дифавтомат. Как понять, какой вариант нужен именно Вам? Давайте разберем основные обозначения дифавтоматов.

Модули, полюсы, фазы.

Эти понятия часто путают. Давайте так.

  • Фазность — это для какой системы предназначен дифавтомат. Тут всего два варианта — 1 фаза (бытовые) и 3 фазы.
  • Полюсность — это количество зажимов у дифавтомата. То есть это то, сколько линий Вам нужно подключать. Бывают двухполюсные дифавтоматы (для однофазных сетей) и четырехколесные дифавтоматы (для трехфазовых сетей).
  • Количество модулей — это размер. Например двухполюсные дифавтоматы (для однофазных сетей) обычно делают двухмодульными (то есть занимают 2 модуля в щитке). Но они также бывают и одномодульные (супер компактные) и трехмодульные (как правило, очень бюджетные варианты).

Если Вы выбираете дифавтомат для квартиры — на 90% Вам нужен двухмодульный, двухполюсный и однофазный дифавтомат.

Расчет автоматических выключателей

Перед покупкой дифавтомата важно рассчитать его так, чтобы обеспечить своевременное срабатывание и защиту без сбоев электроприборов

Определение мощности автомата

Расчет автомата по мощности электроприемника выполняется, когда проводка по всей длине рассчитана на определенный тип нагрузки. Допустимый ток в этом случае будет больше номинальных показателей автомата.

Расчет номинальной мощности автомата

Чтобы не заниматься вычислениями, можно:

  • Посмотреть документацию бытовой техники.
  • Изучить информацию на задней панели.
  • Воспользоваться таблицей со средними значениями мощности приборов.
Тип электроприбора Мощность потребления, Вт
Стиральная машинка 2000-2500
Пол с электроподогревом 2000-2500
Электроплита 4500-8500
Посудомоечная машина 2000-2500
Холодильник 140-300
Миксер 250-400
Фен 400-1600
Утюг 900-1700
Пылесос 680-1400
Вентилятор 2500-4000
Телевизор 125-180
Освещение 20-100

Вычисление номинального тока

При вычислениях номинального тока ориентируются на сечение провода. Значение номинального тока автомата должно быть меньше максимального показателя, рассчитанного на данный кабель.

Автомат подбирается по минимальному сечению проводов. К примеру, для медного кабеля сечением 1,5 мм2 допустимый ток равняется 25 А. Автомат со значением 25 А приведет к перегреву проводки. Поэтому:

  1. Производится подсчет мощности нагрузок на дифференциальный автомат.
  2. Высчитывается мощность всех потребителей.
  3. Делается вычисление по формуле расчетного тока автомата I = P/U, где P- суммарная мощность всех потребителей электричества U – напряжение сети.
  4. Результат округляется.

Определение время-токовой характеристики

Для выражения время-токовой характеристики используются специальные графики. Кривая указывает реакцию автомата в условиях отключения тока. Зависимость времени срабатывания прибора от силы тока, проходящего через него, будет данным показателем.

Самыми распространенными характеристиками являются:

  • B – от 3 до 5×In;
  • C – от 5 до 10×In;
  • D – от 10 до 20×In.

Буква означает ток срабатывания.

Основные ошибки подключения

Как мы уже сказали, при неправильном подключении дифавтомата к сети могут возникнуть такие проблемы, как его ложное срабатывание либо вообще полный выход из строя.

Виновниками неисправностей могут быть следующие ошибки подключения:

  1. Нулевой провод на выводе из корпуса соединен с остальными нулями. Как уже было сказано ранее, проходящие токи будут провоцировать устройство на ложное срабатывание.
  2. Вводные L и N заведены снизу корпуса. Такая ошибка встречается очень часто на практике, свидетельствуя о невнимательности электрика, который совершал установку. Даже на передней панели дифференциального автомата нарисована схема, согласно которой ввод осуществляется только сверху.
  3. Ноль соединяется с «землей». Такой вариант иногда используют в старых домах, где применяется двухпроводная сеть. Результат неправильного подключения – ложное срабатывание защиты.
  4. Провод N заведен к электроприбору напрямую (мимо защиты). В этом случае также будет происходить срабатывание.
  5. В схеме присутствуют несколько диф автоматов и при этом электроприбор подсоединен фазой к одному, а нулем к другому. Результат – отключение одного либо двух сразу защитных устройств.

Наглядно увидеть ошибки Вы можете на видео ниже:

Вот и все что хотелось рассказать Вам о том, как правильно установить и подключить дифавтомат своими руками.

Похожий материал:

Определение, устройство и принцип работы

Понимание, как работает дифавтомат, позволяет не совершить ошибку во время его подключения. Установка устройства нередко выполняется уже в существующую электрическую сеть, а не только при ее первоначальном монтаже. Для правильного выполнения работы нужно знать возможные варианты подключения. Однако вначале еще необходимо разобраться, что такое диф автомат в электрике.

Итак, он представляет собой электромеханический прибор. Это коммутационное устройство. Оно правильно называется – автоматический выключатель дифференциального тока. Для удобства используется аббревиатура АВДТ. В его конструкцию входит устройство защитного отключения, которое обычно сокращенно принято называть УЗО, а также автоматический выключатель.

Комбинированный прибор в виде дифавтомата и отдельное УЗОИсточник pikabu.ru

Благодаря объединению двух приборов после установки АВДТ удается предотвратить:

  • поражение электричеством людей, если они случайно коснуться линии с утечкой тока;
  • перенапряжение электрической сети из-за возросшей нагрузки;
  • короткое замыкание.

Во время возникновения любой из трех ситуаций происходит отключение электросети. Ведь теперь известно, какую конструкцию имеет дифференциальный автомат – что это комбинированное устройство. Одна его часть представляет собой защитный автомат с двумя расцепителями – электромагнитный в виде катушки и тепловой, который имеет форму биметаллической пластины.

В автоматическом выключателе электромагнитный расцепитель обеспечивает защиту путем отключения питания, когда в сети возникает короткое замыкание. Он реагирует на высокий ток. При этом биметаллическая пластина обесточивает электролинию, если происходит рост нагрузки больше допустимого значения. Избыточная величина определяется по степени нагреву пластинчатого расцепителя. Размыкание сети происходит, когда у него повышается температура.

Электромагнитный (поз. 1) и биметаллический пластинчатый (поз. 5) расцепительИсточник blog-potolok.ru

В АВДТ используются защитные автоматы с двумя и четырьмя полюсами. Их тип зависит от числа фаз в электросети. Конструктивной особенностью автомата является отсутствие клемм для заземления. Поэтому он соединяется только с нулем и фазой. По этой причине не должно возникать сомнения, будет ли работать дифавтомат без заземления.

Основным элементом второй части дифавтомата в виде УЗО является реле. Когда электросеть нормально функционирует, на него действуют одинаковые магнитные потоки. Поэтому не происходит разъединения электрической линии. Если же электричество начинает уходить в землю (возникают утечки тока), на реле начинают действовать магнитные потоки разной силы. В результате происходит нарушение равновесия. Поэтому реле разрывает сеть.

В конструкции дифавтомата также присутствует дифференциальный трансформатор. Именно он реагирует на разные значения тока в фазном и нулевом проводе, что позволяет определить утечку. Причиной возникновения разницы может спать контакт пользователей с приборами под напряжением или замыкание оборудования с токопроводящими поверхностями.

Конструкция защитного прибора, включая дифференциальный трансформаторИсточник oboiman.ru

Производители выпускают не только электромеханические механизмы защиты. Потребителям еще доступны электронно-механические дифавтоматы. Такие устройства отличаются наличием в конструкции управляющей микросхемы.

Что такое Дифавтомат?

Дифавтомат в электрике (или АВДТ, или автоматический выключатель дифференциального тока) – это устройство, которое предназначено как для защиты проводки от перегрузки, так и позволяет защитить человека от поражения электрическим током. Для того, чтобы стало более понятно, давайте рассмотрим назначения устройств, гибридом которых является дифавтомат: автоматический выключатель и УЗО.

Автоматический выключатель – это устройство, основной задачей которого является защита проводки от перегрузки. В чем это выражается? Помимо второстепенных характеристик, у автомата есть основная – номинальное значения тока. К примеру, принято покупать автоматы с номиналом 16 ампер на линию розеток. Что значит наминал 16 ампер? А это значит, что данное устройство будет все время отслеживать силу тока и как только заметит, что сила тока превысила 16 Ампер – разомкнет цепь

Почему это важно? А потому что проводка и современные розетки рассчитаны именно на максимальный ток в 16 ампер. Следовательно, если в сети длительное время будет ток значительной превышающий данное значение, розетки и проводка начнут плавиться, что может привести к возгоранию

УЗО (устройство защитного отключения) имеет несколько другое назначение. В отличие от автоматического выключателя, УЗО не защищает проводку от перегрева.

Основная задача УЗО – контролировать утечку тока. По большому счету – в первую очередь, это подразумевает защиту человека от удара током.

То есть, что можно сказать: Прямая задача автомата – защита проводки. Прямая задача УЗО – защита человека от удара током.

Дифавтомат – есть не что иное, как УЗО и автомат в одном корпусе. то есть дифавтомат выполняет сразу две задачи – защищает человека от удара током и защищает проводку от перегрузки.

Что такое дифференциальный автомат и как он работает

Дифференциальный автомат — защитное устройство, при аварийной ситуации отключающее одновременно и фазу, и ноль. Причем отслеживается одновременно наличие короткого замыкания (КЗ) и отключение линии при этом состоянии, а также наличие токов утечки, также с отключением питания. Если быть точным, то функции этого устройства такие:

  • отслеживание токов КЗ и отключение линии при возникновении ситуации;
  • отключение при перегрузке (когда ток превышает максимальное значение, что приводит к перегреву проводов, возможному повреждению изоляции);
  • наличие токов утечки (кто-то прикоснулся к токоведущим частям, возникла утечка за счет повреждения изоляции).

То есть, дифавтомат выполняет функции связки УЗО+автомат защиты. Фактически это два этих устройства в одном корпусе. Это и хорошо, и плохо.

Дифференциальный автомат выполняет функции УЗО и автомата, а места занимает меньше

Плюсы и минусы

Главный аргумент в пользу дифавтомата — ваша проводка и ваша безопасность под защитой (если все сделано правильно). Второй положительный момент в том, что выбрав подходящий номинал по току, нет необходимости думать о правильном подборе УЗО, так как он «встроен» внутрь. Еще один плюс — в шкафу они занимают меньше места, чем два устройства (если брать их одной фирмы, одной линейки). И еще: подключение в электрическом шкафу более простое — меньше шансов запутаться.

Теперь о недостатках. При сработке некоторых моделей, не оснащенных соответствующими флажками, определить что явилось причиной срабатывания — «КЗ» или утечка — невозможно. Это значительно усложняет поиск неисправности. Выход — ставить устройства с флажками. Второй минус — при выходе из строя только одной «части» дифавтомата, придется менять его полностью. А это значительно дороже, чем замена отдельно УЗО или автомата.

Выбирать вам

Еще такой момент: не во всех населенных пунктах имеется достаточный выбор этих устройств. Так что, при необходимости замены, возможно, придется сидеть без света дольше — ждать пока доставят нужный. Выход есть и тут  — ставить дифференциальные автоматы в ключевых местах. Именно там, где они нужны.

Где лучше установить дифавтомат вместо УЗО

Если сеть простая и не планируется установка защитных автоматов на группы потребителей, вместо УЗО  на входе лучше поставить дифавтомат. Такая простая сеть часто бывает на дачах — несколько розеток да ламп для освещения. После счетчика лучше установить дифференциальный автомат, а не УЗО. Это значительно повысит безопасность вашей сети.

Второй момент, где лучше установить дифференциальную защиту — на мощном потребителе, особенно если в процессе используется вода. Также поступают если линия идет в подвальное помещение, на уличное освещение, баню, другие отдельно стоящие строения.

На этих же позициях можно поставить УЗО+автомат. Это равноценная замена, но сложность схема при этом возрастет. Только учтите, что для того чтобы отключалась не только фаза, но и ноль, необходимо устанавливать двухполюсные автоматы.

https://youtube.com/watch?v=KCgapp3Vxxc

Проверка работоспособности УЗО

Чтобы убедиться, что УЗО выполняет свою задачу, можно воспользоваться кнопкой «Тест», расположенной на лицевой панели прибора. При нажатии кнопки внутри устройства должна создаться электрическая цепь, копирующая ситуацию утечки.

Если отключения не последовало, то возможны следующие ситуации:

  • аппарат неправильно подключён к сети;
  • кнопка сломана или не работает её электрическая схема;
  • защита устройства неисправна.

Удостовериться, что причина несрабатывания УЗО заключается в поломке кнопки или защитного механизма, можно иными методами.

Точные результаты показывает проверка выключателя дифференциального тока посредством простой пальчиковой батарейки. Устройство типа A срабатывает вне зависимости от полярности подключения батарейки. А прибор типа AC действует только при определённой полярности. Это объясняется тем, что УЗО разновидности A реагирует на любой электрический ток.


С помощью батарейки можно точно проверить, работоспособно ли УЗО

Сымитировать реальную аварию для оценки работы устройства позволяет способ, при котором используется лампа накаливания и резистор. От проверки кнопкой «Тест» этот метод отличается созданием цепи для утечки тока не внутри, а снаружи прибора.

Для тестирования УЗО таким способом требуется подготовить:

  • лампу накаливания мощностью 10 Вт;
  • резистор 2,3–2,5 кОм мощностью 5–10 Вт;
  • патрон для лампы;
  • провод с изоляцией.

Проверка с помощью лампы и резистора выполняется поэтапно:

  1. Лампу последовательно соединяют с резистором, тем самым создавая цепь, которая имитирует утечку.
  2. Первый провод созданной цепи подключают к заземляющему контакту розетки, а второй — к фазе той же самой розетки.

    Для проверки работоспособности УЗО можно собрать простую схему из лампочки и резистора и подключить её в электрическую сеть

Если защита сработает, то розетка моментально отключится от сети.

Выбор дифавтомата:

Выбор дифавтомата осуществляется по следующим критериям:

— По номинальному напряжению и типу сети: Номинальное напряжение дифавтомата должно быть больше либо равно номинальному напряжению защищаемой им цепи:

Uном. ДА⩾ Uном. сети

При однофазной сети требуется двухполюсный дифавтомат, при трехфазной сети — четырехполюсный.

— По номинальному току: так как дифференциальный автоматический выключатель сочетает в себе функции автоматического выключателя  номинальный ток дифавтомата определяется по той же методике, что и для обычного автомата. Таким образом определить необходимый номинальный ток дифавтомата можно одним из следующих способов:

  1. С помощью нашего калькулятор расчёта тока утечки для выбора УЗО;
  2. С помощью нашего калькулятора мощности автоматического выключателя по номинальному току;
  3. С помощью следующей таблицы:

Таблица автоматических выключателей для однофазной сети 220 В

Номинальный ток автоматического выключателя, А. Мощность, кВт. Ток,1 фаза, 220В. Сечение жил кабеля, мм2
16 0-2,8 0-15,0 1,5
25 2,9-4,5 15,5-24,1 2,5
32 4,6-5,8 24,6-31,0 4
40 5,9-7,3 31,6-39,0 6
50 7,4-9,1 39,6-48,7 10
63 9,2-11,4 49,2-61,0 16
80 11,5-14,6 61,5-78,1 25
100 14,7-18,0 78,6-96,3 35
125 18,1-22,5 96,8-120,3 50
160 22,6-28,5 120,9-152,4 70
200 28,6-35,1 152,9-187,7 95
250 36,1-45,1 193,0-241,2 120
315 46,1-55,1 246,5-294,7 185

Таблица автоматических выключателей для трехфазной сети 380 В

Номинальный ток
автоматического
выключателя, А.
Мощность, кВт. Ток, 1 фаза 220В. Сечение жил
кабеля, мм2.
16 0-7,9 0-15 1,5
25 8,3-12,7 15,8-24,1 2,5
32 13,1-16,3 24,9-31,0 4
40 16,7-20,3 31,8-38,6 6
50 20,7-25,5 39,4-48,5 10
63 25,9-32,3 49,2-61,4 16
80 32,7-40,3 62,2-76,6 25
100 40,7-50,3 77,4-95,6 35
125 50,7-64,7 96,4-123,0 50
160 65,1-81,1 123,8-124,2 70
200 81,5-102,7 155,0-195,3 95
250 103,1-127,9 196,0-243,2 120
315 128,3-163,1 244,0-310,1 185
400 163,5-207,1 310,9-393,8 2х95*
500 207,5-259,1 394,5-492,7 2х120*
630 260,1-327,1 494,6-622,0 2х185*
800 328,1-416,1 623,9-791,2 3х150*

— По характеристике срабатывания — зачастую характеристику срабатывания аппаратов защиты выбирают исходя из назначения защищаемой ими сети (согласно таблице характеристик срабатывания приведенной ниже) однако дифавтомат выбранный таким образом может не обеспечить своевременное отключение цепи при коротком замыкании, характеристику срабатывания необходимо определять по методике приведенной здесь.

— По дифференциальному току:

Дифференциальный ток — является одной из важнейших характеристик дифавтомата которая показывает при какой величине тока утечки дифавтомат отключит цепь.

В соответствии с пунктом 7.1.83. ПУЭ: Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального тока дифавтомата. При отсутствии данных ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 м длины фазного проводника. Т.е. дифференциальный ток сети можно рассчитать по следующей формуле:

ΔIсети=((0.4*Iсети)+(0.01*Lпровода))*3, миллиАмпер

где: Iсети — ток сети (рассчитанный по формуле выше), в Амперах; Lпровода — общая длина проводки защищаемой электросети в метрах.

Рассчитав ΔIсети принимаем ближайшее большее стандартное значение дифференциального тока дифавтомата ΔIДА:

ΔIДА⩾ ΔIсети

Стандартными величинами дифференциального тока дифавтомата являются: 6, 10, 30, 100, 300, 500мА

Дифференциальные токи: 100, 300 и 500мА применяются для защиты от пожаров, а токи : 6, 10, 30мА — для защиты от поражения человека электрическим током. При этом токи 6 и 10мА применяются,  как правило, для защиты отдельных потребителей и помещений с повышенной опасностью, а дифференциальный ток 30мА подходит для общей защиты электросети.

В случае если дифавтомат необходим для защиты от поражения электрическим током, а по произведенному расчету ток утечки составил более 30мА необходимо предусмотреть установку нескольких дифавтоматов на разные группы линий, например один дифавтомат для защиты розеток в комнатах, а второй — для защиты розеток в кухне, снизив тем самым мощность проходящую через каждый дифавтомат и как следствие снизив ток утечки сети, т.е. в таком случае  расчет необходимо будет производить для двух или более дифавтоматов которые будут установлены на разные линии.

— По типу исполнительного механизма:

Ну и в завершении не забывайте, что как и УЗО, дифавтомат может быть электронным и электромеханическим. Предпочтительным является электромеханическое исполнение, так как оно считается более надежным.

Где устанавливается

Диф-автомат устанавливается только на DIN-рейку в распределительном щитке квартиры или дома. К автомату подключаются блоки розеток или отдельные мощные электроприборы – стиральная машина, электропечь, электродуховка или водонагреватель.

Стиральная машина, морозильная камера, насос – эти приборы имеют в своей конструкции электродвигатель, поэтому их пусковая потребляемая мощность может превышать заявленную фирмой – производителем в несколько раз. Приводим таблицу с указанием коэффициентов возрастания токов в начале работы прибора:


Время действия пусковых токов в бытовых приборах

Таким образом, стиральная машина при включении может потреблять 12,5 кВт в течении первых 4х секунд, а если дифавтомат для нее не рассчитан на такую мощность – каждый раз при включении он будет выбивать. Но это не означает, что нужно выбирать дифференциальный автомат, мощностью 12,5 кВт!

Расчет автоматических выключателей

Перед покупкой дифавтомата важно рассчитать его так, чтобы обеспечить своевременное срабатывание и защиту без сбоев электроприборов

Определение мощности автомата

Расчет автомата по мощности электроприемника выполняется, когда проводка по всей длине рассчитана на определенный тип нагрузки. Допустимый ток в этом случае будет больше номинальных показателей автомата.

Расчет номинальной мощности автомата

Чтобы не заниматься вычислениями, можно:

  • Посмотреть документацию бытовой техники.
  • Изучить информацию на задней панели.
  • Воспользоваться таблицей со средними значениями мощности приборов.
Тип электроприбора Мощность потребления, Вт
Стиральная машинка 2000-2500
Пол с электроподогревом 2000-2500
Электроплита 4500-8500
Посудомоечная машина 2000-2500
Холодильник 140-300
Миксер 250-400
Фен 400-1600
Утюг 900-1700
Пылесос 680-1400
Вентилятор 2500-4000
Телевизор 125-180
Освещение 20-100

Вычисление номинального тока

При вычислениях номинального тока ориентируются на сечение провода. Значение номинального тока автомата должно быть меньше максимального показателя, рассчитанного на данный кабель.

Автомат подбирается по минимальному сечению проводов. К примеру, для медного кабеля сечением 1,5 мм2 допустимый ток равняется 25 А. Автомат со значением 25 А приведет к перегреву проводки. Поэтому:

  1. Производится подсчет мощности нагрузок на дифференциальный автомат.
  2. Высчитывается мощность всех потребителей.
  3. Делается вычисление по формуле расчетного тока автомата I = P/U, где P- суммарная мощность всех потребителей электричества U – напряжение сети.
  4. Результат округляется.

Определение время-токовой характеристики

Для выражения время-токовой характеристики используются специальные графики. Кривая указывает реакцию автомата в условиях отключения тока. Зависимость времени срабатывания прибора от силы тока, проходящего через него, будет данным показателем.

Самыми распространенными характеристиками являются:

  • B – от 3 до 5×In;
  • C – от 5 до 10×In;
  • D – от 10 до 20×In.

Буква означает ток срабатывания.

Параметры

При установке дифавтомата следует учитывать три основных параметра:

  • Напряжение питающей сети и количество фаз – 220В или 380В, 1 фаза или 3.
  • Ток срабатывания. Данный параметр аналогичен таковому у автомата защиты.
  • Ток утечки. Здесь все аналогично УЗО.

Есть еще несколько параметров, с которым знакомы не все:

  • Номинальная отключающая способность. Ток короткого замыкания, который способно выдержать устройство без нарушения работоспособности.
  • Время срабатывания дифференциальной защиты.
  • Класс токоограничения. Показывает время гашения электрической дуги при коротком замыкании.
  • Тип электромагнитного расцепителя, от которого зависит превышение тока срабатывания по сравнению с номинальным.

Тип электромагнитного расцепителя

Электромагнитный расцепитель в дифавтомате предназначен для мгновенного размыкания цепи при превышении номинального тока в указанное количество раз. Распространены следующие типы:

  • В – ток срабатывания превышает номинальный в 3-5 раз.
  • С – ток срабатывания превышает номинальный в 5-10 раз.
  • D – ток срабатывания превышает номинальный в 10-20 раз.

Ток утечки (отключающий дифференциальный ток) и его класс

Порог чувствительности дифференциального трансформатора определяет ток утечки, который вызывает срабатывание защиты. Наибольшее распространение получили дифференциальные трансформаторы с чувствительностью 10 и 30 мА.

Кроме числового значения тока утечки, важное значение имеет форма. В соответствии с этим различают такие классы устройств защиты:. АС – контролируется синусоидальный ток утечки.
А – кроме синусоидального, учитывается пульсирующий постоянный, что важно при защите цифрового электронного оборудования.
В – к перечисленным токам добавляется сглаженный постоянный.
S – выдержка времени на отключение – 200-300 мс.
G – выдержка времени – 60-80 мс.

АС – контролируется синусоидальный ток утечки.
А – кроме синусоидального, учитывается пульсирующий постоянный, что важно при защите цифрового электронного оборудования.
В – к перечисленным токам добавляется сглаженный постоянный.
S – выдержка времени на отключение – 200-300 мс.
G – выдержка времени – 60-80 мс.

Номинальная отключающая способность и класс токоограничения

Данный параметр характеризует ток короткого замыкания, который в состоянии выдержать контактная группа автомата защиты без повреждения в течении времени отключения. Чем выше значение параметра, тем больше вероятность того, что после устранения повреждения в сети дифавтомат останется работоспособным. Типовой ряд значений таков:

  • 3000 А;
  • 4500 А – вместе с первым значением сегодня практически не используется;
  • 6000 А – часто используемое значение;
  • 10000 А – подходит к местам с близким расположением к питающей подстанции, но имеет высокую стоимость.

Класс токоограничения характеризует скорость отключения при протекании критического тока. Время выключения (скорость) включает время гашения дуги между размыкающими контактами. Меньшее время, то есть более высокая скорость выключения, гарантирует большую безопасность. Существует три класса: с первого по третий.

Электронный или электромеханический

По внутреннему оснащению различают электромеханические и электронные устройства. Электромеханические дифавтоматы считаются более надежными и не требуют для работы внешнего питания.

Электронные устройства имеют более стабильные параметры, но для нормальной работы требуется наличие стабильного питания на входе.

Принцип работы селективного типа

В разветвленных электрических сетях применяется двухуровневая система защиты.

На первом уровне устанавливается дифференциальный автомат, который контролирует линию нагрузки полностью. На втором – дифавтоматы контролируют каждую выделенную цепь по отдельности.

Чтобы предотвратить одновременное срабатывание устройств защиты обоих уровней, первый дифавтомат должен обладать селективностью, которая определяется временем задержки на отключение. Для этих целей используют автоматы классов S или G.
