Индикаторная отвертка

Универсальная индикаторная отвертка STAYER 4520-48

Но на сегодняшний день в продаже можно встретить специальные отвертки-индикаторы, при работе с которыми можно протестировать линию как контактным, так и бесконтактным способом. Также она позволяет «прозвонить» проводку на предмет короткого замыкания или обрывов.

Такой отверткой-индикатором является STAYER 4520-48. Она прекрасно подходит, если нужно протестировать элементы цепей постоянного и переменного тока в автотранспорте, бытовых электроприборах и других устройствах. С её помощью можно легко определять полярность и проводить прозвонку методом звуковой или световой индикации.

Этот индикатор выгодно отличается от большинства аналогов наличием не только светового, но и звукового оповещения. Благодаря этому работа, связанная с проверкой наличия напряжения, становится ещё более простой, комфортной и безопасной.

Если напряжение в норме, то пользователь слышит звуковой сигнал, сопровождающийся зажжением индикатора зеленого цвета. Увы, эта отвертка индикатор имеет и серьезный минус. Дело в том, что она работает от батарейки, которая садится быстрее, чем того хотелось бы.

Модели и их способности

В этой части статьи приведем некоторые наиболее удачные модели и рассмотрим их характеристики.

Начнем мы с модели СВЕТОЗАР MS-48S SV-45203-48. Модель имеет удобный дизайн, оснащена световой и звуковой индикацией наличия напряжения. Регулируемая чувствительность «пробника» позволяет более точно определять место нахождения повреждения или скрытой проводки. Хотя последнее все же имеет ощутимую погрешность. Стоимость такого инструмента в пределах 3 -4 у.е.

Индикаторная отвертка Энергия 6878-28NS. В наличии все доступные функции, номиналы отображаемой величины напряжения на дисплее 12В, 36В, 55В, 110В и 220В. Изюминкой данного устройства является отсутствие батареек, при этом все функции доступны. При этом стоимость чуть более доллара.

Отвертка индикаторная SafeLine многофункциональная MS-18. Доступны пять функций, стоимость 1,5 – 2 у.е.

И, конечно же «классическая» индикаторная отвертка Visting на фото ниже. Проста и надежна, и цена – 0,5 у.е.

На самом деле выбор индикаторных отверток огромен, ценовой диапазон очень широк от 0,3 до 15 -20 у.е. за экземпляр. Зная свои потребности и возможности, Вы с легкостью подберете для себя оптимальный вариант.

Как проверить индикаторную отвертку?

Поскольку индикаторная отвертка предназначена для работы с напряжением, очень важно постоянно следить за ее исправным состоянием. Корпус должен быть целым, без трещин

Каждый раз перед началом работ удостоверьтесь в ее работоспособности. Проверьте исправность, прикоснувшись к проводнику, в котором есть напряжение. Если отвертка с источником питания – коснитесь жала и пятачка на рукоятке – она должна светиться.

Если корпус поврежден – замените отвертку, Ваша безопасность гораздо дороже ее стоимости. В отвертках с батарейками необходима их периодическая замена. Процедура достаточно проста, откручиваем колпачок, вынимаем старые батарейки и вставляем новые. Главное не перепутать полярность в батарейках — работать не будет. При выемке «начинки» запоминайте последовательность расположения элементов, тогда отвертка будет служить долгие годы.

При возникновении поломок в самой отвертке ремонтировать ее нет смысла. Цена новой не стоит затраченного времени. Правда если у Вас есть несколько одинаковых неисправных отверток, тогда можно попытаться сложить одну работоспособную.

И всегда будьте осторожны при работе с электросетями и приборами. Лучше не спеша несколько раз перепроверить результат измерений, чем получить удар электрическим током.

Как пользоваться индикаторной отверткой

При работе с электросетью необходимо соблюдать правила техники безопасности и знать, как правильно пользоваться тестером-индикатором. Основной пункт – отключение пакетных выключателей в электрических цепях при разборке выключателей, розеток и пр. Также следует удостовериться в работоспособности прибора, ведь от его технического состояния зависит точность показаний и безопасность пользователя (мастера). Инструмент должен иметь целый корпус – без сколов, трещин и так далее. При наличии минимальных повреждений устройство заменяют, так как последствия удара током могут быть необратимы.

Рабочее состояние тестера проверяется путем замыкания цепи руками (прикладыванием пальцев к щупу и «пятке» пробника одновременно). Отсутствие свечения бывает в двух случаях:

при выходе из строя прибора, который следует заменить. Ремонт не целесообразен, так затраченные усилия будут гораздо больше, чем стоимость нового инструмента.
при севших батарейках, которые требуется заменить новыми элементами

При их установке обращают внимание на полярность, иначе устройство не будет функционировать.

Индикаторная отвертка — указатель напряжения, с функцией контактного и бесконтактного использования, со световым оповещением

Данный вид индикатора напряжения имеет в своем арсенале две функции. Определение наличия, отсутствия напряжения (фазы) контактным и без контактным методом, а также функцию проверки целостности цепи (провода, кабеля, предохранителя).

 Указатель имеет две рабочие части. Первая имеет вид плоской отвертки. Предназначена для непосредственного контакта с элементами находящимися под напряжением.

 Вторая, предназначена для без контактного определения наличия напряжения, а так же для определения целостности цепи в совокупности с первой частью.

Внутри изолированной прозрачной рукоятки указателя напряжения находиться светодиодная лампочка, которая при взаимодействии с фазой сигнализирует о ее наличии. Так же, в ней располагаются элементы питания, батарейки типа LR44, 157, А76 или V13GA.

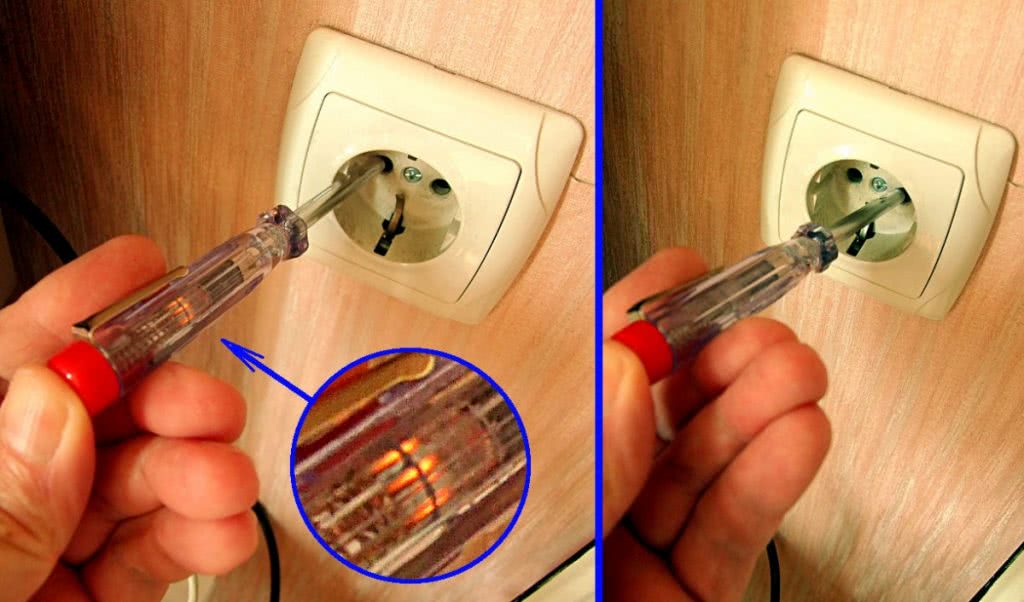

Проверим данную индикаторную отвертку в работе

Поочередно подносим первую рабочую часть указателя напряжения к контактам двухполюсного автоматического выключателя. Сначала к одному, затем к другому. На нулевом контакте индикатор ничего не показал.

 На фазном, лампочка указателя напряжения загорелась, сигнализируя о присутствии на данном контакте напряжения (фазы).

Так же, с помощью данного индикатора напряжения можно определить наличие фазы бесконтактным методом, для этого воспользуемся второй рабочей частью.

Стоит отметить, что для корректной работы данного указателя напряжения его необходимо правильно держать. Делать это нужно, как показано на рисунке ниже, за середину корпуса отвертки, не касаясь рукой первой рабочей части, иначе указатель может сработать в режиме «прозвонки», тем самым дав ложный сигнал о наличии фазы.

Подносим индикаторную отвертку второй рабочей частью к изоляции провода, касаться необязательно, индикатор начнет сигнализировать о наличии фазы уже на некотором расстоянии от провода.

Функция проверки целостности цепи (прозвонки), работает просто.

Внимание! Все манипуляции по проверке целостности (прозвонке) провода, кабеля или различного рода предохранителей проводятся только с отключенным напряжением

Последовательность действий в режиме «прозвонка»

Допустим, нам требуется прозвонить целостность одной жилы провода. Для этого проводим следующий ряд действий.

  • снимаем перчатки;
  • зажимаем вторую (заднюю) часть индикатора напряжения голым пальцем, допустим правой руки;
  • первой рабочей частью (выполненной под плоскую отвертку) указателя напряжения, касаемся одного конца жилы проверяемого провода;
  •  второго конца проверяемого провода необходимо коснуться пальцами левой руки.

Теперь, смотрим:

  • Если индикаторная лампа указателя напряжения засветилась — проверяемая жила провода целая.
  • Если индикаторная лампочка не засветилась — жила повреждена и находиться в чистом обрыве.

Аналогичным способом проверяются и предохранители.

Плюсы и минусы данной индикаторной отвертки

Плюсы:

  • яркий световой сигнализатор;
  • возможность контактного и без контактного применения для определения наличия или отсутствия фазы;
  • имеется функция проверки целостности цепи (прозвонки);
  • при необходимости возможно использовать указатель в качестве плоской отвертки.

Минусы:

  • необходимость периодической замены элементов питания;
  • ограничение по температуре окружающей среды от -10 до +50 градусов Цельсия.

Делаем вывод: Надежный и понятный указатель напряжения, имеет функции проверки целостности цепи и без контактного определения наличия напряжения.

Подходит как для домашнего бытового, так и профессионального использования.

Для домашней сети

Отличительной особенностью бытовой сети и подключаемых к ней приборов является питающее напряжение на 220В. Поэтому все запчасти для контрольки должны выбираться исходя из этой величины.

Из запчастей вам понадобятся:

  • два провода – если контролька вам нужна для одноразового использования, можно использовать и алюминиевые провода. Если вы планируете применять ее неоднократно, лучше брать медный многожильный провод, так как он не боится перегибов и более удобен в эксплуатации.
  • патрон под лампочку – выбирайте только закрытые модели из изоляционного материала, никаких оголенных токоведущих элементов, к которым был бы открыт доступ, быть не должно.
  • контрольная лампочка – выбирается в соответствии с размером цоколя патрона, а при наличии защитного кожуха и по габаритам колпака.
  • щупы – не являются обязательным элементом контрольной лампы, но значительно упрощают работу, а при наличии упоров еще и повышают безопасность. В качестве щупа можно устанавливать не только заводские изделия, но и любые подручные средства – болты с накрученными гайками, спицы и т.д.
  • колпак или защитный кожух – также не является обязательным элементом, но снижает вероятность повреждения особо хрупких деталей. По конструкции бывает сплошной или решетчатый.

Последние два пункта актуальны для контрольки многоразового использования, если вы хотите прозвонить цепи электропроводки один раз, можно собрать тестер без щупов и кожуха.

Как пользоваться индикаторной отверткой: техника безопасности

Электричество – источник повышенной опасности. В соответствии с нормами нельзя считать безопасным помещение, в котором есть хотя бы один выключатель или розетка. Отсюда следует, что при пользовании электроприборами или инструментами, применяемыми для ремонта или обслуживания токопроводящих элементов, нужно строго соблюдать определенные требования.

Первое, что необходимо знать при выявлении наличия тока в жилах, – это как проверить индикаторную отвертку. Для того чтобы убедиться в исправности устройства, потребуется одновременно коснуться пластины на рукоятке и жала. Светодиодная лампа должна загореться. Это тест для моделей с батарейками. Проверить простейшую отвертку можно, дотронувшись жалом до токонесущих частей под напряжением и рукой до металлической пластины на рукоятке.

Во избежание воздействия тока в ходе пользования индикатором категорически запрещается браться рукой ниже рукоятки.

Чтобы избежать воздействия тока запрещается браться рукой ниже рукоятки отвертки

Не стоит применять инструмент в качестве отвертки. Пластмассовая часть может повредиться, вследствие чего устройство придет в негодность.

При выполнении таких действий, как проверка розетки индикаторной отверткой, установление ноля и фазы, определение наличия напряжения в сети до 1 кВт, ограничений для использования прибора не существует. Если же этот показатель превышает данный уровень (больше 1 кВт), обязательно нужно применять при работе с индикатором диэлектрические перчатки.

Электричество – источник, обеспечивающий комфортную жизнедеятельность посредством работы различных бытовых механизмов. Пища, свет, горячая вода, массажеры, фены и т. д. не смогут функционировать без электропитания. Устранить многие дефекты и поломки можно с помощью индикатора. Какой вариант устройства выбрать – решение индивидуальное, зависящее от потребностей и наличия определенного опыта.

Индикаторная отвертка на батарейках (с функцией прозвонки), контактного типа

Этот вид тестерных отверток для проверки напряжения внешне отличить почти невозможно от описанных выше. Зато по функционалу они отличаются, да и схематически тоже. Этот прибор сделан на основе полевого или составного транзистора, в одну из цепей встроен светодиод. Источником питания в данной модели являются батарейки в форме «таблетки». Обычно батареек две, но может быть и три. На торце рукоятки также есть металлическая пластина, но касаться ее надо не всегда. И об этом следует помнить.

Индикаторная отвертка со светодиодом, полем транзистором и батарейками

Отличить эту отвертку можно коснувшись двух ее концов — жала и кнопки на рукоятке. При этом загорается светодиод. Этим, кстати, проверяем ее работоспособность. Это надо делать каждый раз перед тем как пользоваться индикаторной отверткой. Ведь если батарейки сели, светодиод просто не будет светиться… В результате можно прикоснуться к фазе…

Индикаторная отвертка с батарейками позволяет не только определить наличие фазы. Кроме фазы можно еще:

  • Определить наличие нуля. Ничем другим, кроме мультиметра, вы ноль не определите. Обычно его «определяют» методом исключения. Там, где обычная индикаторная отвертка не горит, считается ноль. Но он тоже может быть в обрыве. И тогда приходится прозванивать цепь, что не всегда удобно. А так, при помощи индикатора напряжения с батарейками, можно сразу отследить наличие «нуля» и целостность провода.
  • Прозвонить провод, проверить целостность предохранителей, целостность ТЭНа, ламп накаливания, трансформаторных обмоток, определить наличие обрыва в любом оборудовании.
  • Проверить на пробой диод, найти его анод и катод.
  • Определение наличие напряжения на изолированном проводнике. Это точно позволяет найти место обрыва проводника.
  • Найти проводку в стене. Это не полноценный детектор проводки, но с его помощью можно предположить, где проходит провод. Правда, есть ограничение: расстояние от провода до поверхности стены не должно превышать 1,5 см.

Две схемы индикаторной отвертки с батарейками и светодиодом

С учетом того, что стоит такая индикаторная отвертка совсем немного — от 150 рублей до 300 рублей, функциональность более чем впечатляющая. Только надо уметь с ней работать и следить за состоянием элементов питания. В этом их главный недостаток, ведь батарейки «таблетки» могут быстро разряжаться. Чтобы работоспособность тестера проводки сохранялась дольше, лучше в нерабочее время щуп изолировать. Например, подобрать кусок кембрика (изоляционной трубки из ПВХ) подходящего диаметра. Этим куском изоляции, как колпачком, закрывать щуп.

Модели и их способности

В этой части статьи приведем некоторые наиболее удачные модели и рассмотрим их характеристики.

Начнем мы с модели СВЕТОЗАР MS-48S SV-45203-48. Модель имеет удобный дизайн, оснащена световой и звуковой индикацией наличия напряжения. Регулируемая чувствительность «пробника» позволяет более точно определять место нахождения повреждения или скрытой проводки. Хотя последнее все же имеет ощутимую погрешность. Стоимость такого инструмента в пределах 3 -4 у.е.

Индикаторная отвертка Энергия 6878-28NS. В наличии все доступные функции, номиналы отображаемой величины напряжения на дисплее 12В, 36В, 55В, 110В и 220В. Изюминкой данного устройства является отсутствие батареек, при этом все функции доступны. При этом стоимость чуть более доллара.

Отвертка индикаторная SafeLine многофункциональная MS-18. Доступны пять функций, стоимость 1,5 – 2 у.е.

И, конечно же «классическая» индикаторная отвертка Visting на фото ниже. Проста и надежна, и цена – 0,5 у.е.

На самом деле выбор индикаторных отверток огромен, ценовой диапазон очень широк от 0,3 до 15 -20 у.е. за экземпляр. Зная свои потребности и возможности, Вы с легкостью подберете для себя оптимальный вариант.

Как работает универсальная индикаторная отвертка?

Важным условием работы тестера является замыкание второго контакта, находящегося на рукоятке. Для этого необходимо коснуться торцевой части прибора (пятачка) пальцем (тело мастера служит элементом цепи). Благодаря встроенному резистору, сила тока, проходящая через инструмент, безопасна для пользователя.

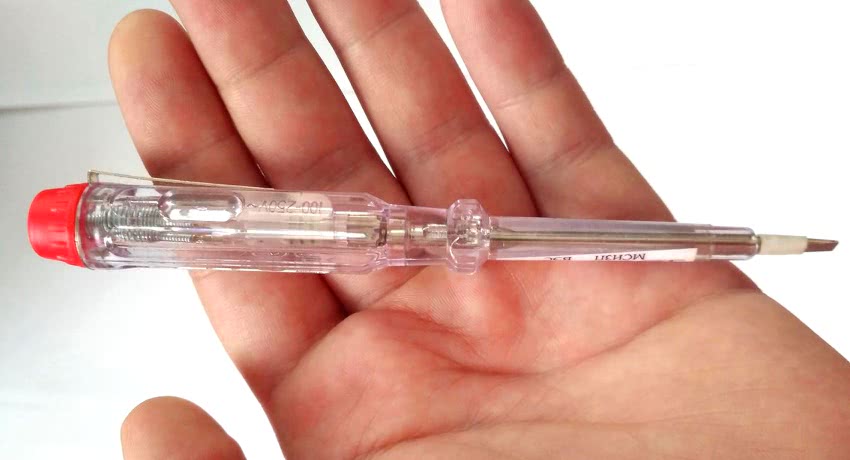

Функциональная отвертка, которую также называют индикатором напряжения, состоит из нескольких несложных деталей. Устройство стандартной индикаторной отвертки выглядит следующим образом:

  • выполненный из пластика остов (корпус рукоятки);
  • металлическое «жало»;
  • встроенный в корпус токопроводящий контакт и лимитирующий резистор;
  • пружина;
  • неоновый либо светодиодный индикатор;
  • контактная пластина.

Виды и принцип работы индикаторной отвертки

Для успешного использования любого устройства необходимо понимать, на чем основан его принцип работы. Это же актуально и для индикаторной отвертки. Знание о том, как она устроена и работает, хотя бы в общих чертах, позволит эффективно ее применять, и избавит от ошибок. Кроме того это позволит обходиться без более сложного и дорогостоящего мультиметра.

Рассмотрим несколько основных видов индикаторных отверток, это в дальнейшем позволит нам подобрать более подходящий вариант.

Обычный пробник напряжения с неоновой лампой. Принцип работы индикаторной отвертки следующий. Электрический ток с поверхности проводника попадает на жало отвертки, далее через резистор с номиналом не менее 0,5 мОм (ограничивает ток) попадает на контакт неоновой лампы. Второй контакт цепи включения лампочки через контакт на рукоятке отвертки замыкается на человеке. У такого типа отвертки емкость и сопротивление тела человека включены в цепь лампочки. То есть прикоснулись жалом к проводу и пальцем к контакту, если есть напряжение – видим свечение неоновой лампочки. Нет контакта с человеком – лампа не светится. Минусом такого типа отверток является высокий порог индикации напряжения, от 60В. Они хороши лишь для определения наличия напряжения и фазы. Определить обрыв цепи при помощи данного инструмента невозможно.

Отвертки со светодиодным индикатором. Принцип работы аналогичен отвертке с неоновой лампой. Основным отличием является более низкий порог индикации напряжения, светодиод будет светиться от напряжения меньшего, чем 60В.

Отвертки со светодиодным индикатором и автономным источником питания (батарейками). Это уже многофункциональная индикаторная отвертка. Кроме источника питания в такую отвертку также включен транзистор, обычно биполярный. Она обладает пятью функциями:

  • определитель фазы;
  • определять обрыв цепи;
  • позволяет найти место повреждения в проводнике;
  • определять полярность источников постоянного тока;
  • при помощи способности определения наличия напряжения бесконтактным способом можно находить место расположения проводки (данный эффект основан на наведении величины магнитного поля).

Некоторые варианты таких отверток способны также определять микроволновое излучение, например у микроволновых печей.

Электронная индикаторная отвертка. Может быть в двух вариантах: с ЖК-дисплеем или без. Оснащены звуковой сигнализацией наличия напряжения. По сути это уже упрощенный и очень удобный мультиметр. ЖК-дисплей позволяет не только определять наличие напряжения, но и его величину (от 12В до 220В). Принцип работы в общих чертах аналогичен предыдущим аналогам индикаторных отверток. Саму схему такого устройства приводить не будем, вряд ли при поломке такой отвертки Вы будете искать на радиорынке неисправные элементы, и менять их. Время, затраченное на ее ремонт, попросту не окупится стоимостью нового инструмента.

Светодиодный индикатор

  • Проверять наличие напряжения контактным и бесконтактным способами;
  • Проверять работоспособность лампочек;
  • Определять места разрыва цепи – повреждений проводов, кабелей, предохранителей;
  • Находить места прокладки проводки в стенах при необходимости проведения работ.

Устройство такой отвертки похоже на предыдущий вариант, но в нем используется светодиодная лампочка, а для определения наличия тока необязательно дотрагиваться до торца рукоятки. Отвертка-тестер со светодиодным индикатором может определить наличие тока даже если напряжение меньше 60 В. Также она способна обнаружить проводку, скрытую на толщине до 1,5 см под полом или в стене, что поможет избежать повреждения провода при проведении ремонтных работ. Для обнаружения проводки нужно проводить рукояткой отвертки по поверхности, под которой ее нужно найти. Если лампочка загорается, это значит, что в этом месте проложен провод или кабель под напряжением.

Существует очень простой способ, как проверить индикаторную отвертку со светодиодным индикатором. Если прикоснуться одной рукой к ее кончику, а с торца приложить палец к контактной площадке, то лампочка загорится. Это значит, что отвертка работает.

При поднесении рукоятки отвертки к кабелю (необязательно касаться его отверткой), лампочка загорится, если в нем есть напряжение. Таким образом можно определить, где находятся разрывы в сети, если ток перестал поступать к розетке. Чтобы узнать, работает ли лампочка для светильника или люстры, можно приложить кончик отвертки к патрону или контакту на его торце и приставить палец к концу рукоятки отвертки. Если светодиод загорится, значит, лампочка исправна.

Проверяем удлинитель

Чтобы проверить работоспособность обыкновенного бытового удлинителя, нужно, вставить тестер в одно из его отверстий, а потом в другое.

Если в одном есть ток, а в другом нет, то все работает правильно.

Второй вариант проверки чуть сложнее и для него, нужно обесточить удлинитель.

Затем кусочком проволоки замыкаются контакты одной из розеток.

Пальцами берется один электрод вилки, а ко второму нужно прикоснуться отверткой.

Индикатор загорелся – удлинитель исправен.

Дополнительные возможности применения индикатора

Кроме поиска фазы в электросети, индикаторные отвертки обладают и неочевидными функциями.

Как пользоваться

Чтобы радоваться выполненной работе, необходимо правильно использовать даже такой простой инструмент, как индикаторная отвертка. Чтобы проверить заземление в розетке, потребуется взять инструмент за диэлектрическое покрытие и вогнать в розетку, прижав с обратной стороны палец.

Более дорогие модели могут помочь прозвонить провода. Как это делать, можно прочесть в инструкции от производителя, которая есть в коробке. Зачастую утечка тока — первая проблема, когда используется описываемый инструмент

Неважно, что пострадало: патрон в люстре или выключатель света, — найти пробой просто, если знать, где пролегают в стене провода

Жало подносят к отделке и ведут им, пока не обнаружится сигнал. Именно в этом месте находится участок обрыва. Бывает так, что отвертка не реагирует на наличие напряжения. Решается проблема очень просто: необходима замена батареек. Бояться нечего, ведь разобрать и собрать изделие может даже новичок.

При помощи индикаторной отвертки можно определить ноль и фазу, что крайне необходимо, когда провода не имеют соответствующей маркировки. Для этого достаточно прижать жало отвертки к проводу:

  • если лампочка горит, соответственно, это фаза;
  • при ноле отвертка никак не отреагирует.

Бывает и так, что появляется необходимость проверить переноску, поскольку пользователю непонятно, есть в ней ток или нет, возможно, отсутствие электричества связано с неисправностью розетки. В этом случае все обстоит гораздо сложнее. На первом этапе пользователь должен отсоединить удлинитель от возможного источника электричества. Теперь цепь закорачивается, создается перемычка из проводов, а между ними устанавливается розетка. Жалом прикасаются к одному из концов вилки удлинителя:

  • при наличии горящей лампочки можно говорить о том, что проблем нет;
  • если она так и не загорелась, то переноска находится в нерабочем состоянии.

Если во время ремонта неизвестно, где находится проводка, в этом случае тоже можно использовать индикаторную отвертку. Правда, высокой точностью такой инструмент не обладает, но все же может стать незаменимым помощником. В среднем погрешность варьируется от 15 до 20 см. В любом случае и этого достаточно, чтобы можно было говорить о безопасном выполнении работы для пользователя. Но обнаружить обесточенный или экранированный провод такой инструмент не может и вовсе.

Чтобы отвертка функционировала нормально, ее требуется вовремя проверять и следить за качеством установленных батареек. Обязательно на корпусе должны отсутствовать любые повреждения, поскольку в этом случае эксплуатация может быть просто небезопасной для человека, — это не настолько дорогое оборудование, чтобы его нельзя было заменить на новое.

Если тестер не работает, возможно, причина в том, что батарейки сели. Хоть их и хватает на долгое время, все равно приходит срок, когда требуется производить замену

Как и в других случаях, важно соблюдать полярность, а иначе от смены батареек толку не будет

Прелесть такого инструмента в том, что он прост в использовании. Освоить навыки управления с ним может каждый, главное — подробно изучить предлагаемую производителем инструкцию. Если следить за состоянием индикаторной батарейки, то ее замена потребуется пользователю нескоро

Важно не экономить вначале — не брать дешевую продукцию сомнительного качества от производителей, которые еще неизвестны рынку

Обзор индикаторной отвёртки смотрите в видео ниже.
