Как пользоваться мультиметром: подробная инструкция для начинающих

Основные и дополнительные возможности мультиметров

Если раньше в свободной продаже имелись приборы, способные замерить силу тока и напряжение, то современные модели имеют расширенный функционал. С его помощью не нужно производить расчетов, достаточно лишь воспользоваться тестером и снять показания.

Именно по причине многофункциональности вопрос как пользоваться прибором для тестирования стает особенно остро.

Ведь с его помощью замеряю показатели:

  1. Силу тока (переменного).
  2. Напряжения участка цепи.
  3. Индуктивность катушки.
  4. Емкость конденсатора.
  5. Сопротивление проводника.
  6. Частоту колебаний.
  7. Параметры постоянного тока.
  8. Температуру нагрева.

Самое простое применение – «прозвонить» цепь с целью определить ее целостность. Это необходимо, например, когда требуется выявить участок с дефектом, чтобы потом произвести ремонт. Кроме того, мультиметр – устройство, позволяющее без отключения определить момент появления электрического тока. Как только он возник, подается звуковой или световой сигнал, что облегчает работу и делает ее безопасной.

Цифровые модели способны генерировать тестовые импульсы или гармонические сигналы, что дает возможность проверять работоспособность диодов, а также транзисторов. Выявляется полярность, целостность конструкции и т.д. Есть модификации:

  1. С предустановленной защитой контактов, срабатывающей в случае, если при измерении сопротивления произойдет незапланированная подача электричества.
  2. Имеющие плавкие вставки на случай, если пользователь неверно выбрал режим. Предохранитель перегорает, но прибор остается рабочим после его замены.
  3. Способные автоматически выключаться при нештатной ситуации или в случае, если устройство длительное время остается невостребованным.
  4. Имеющие подсвечиваемый дисплей. Есть ночные режимы, световая индикация, обычная диодная подсветка, что позволяет работать в условиях ограниченной видивости.
  5. Подающие сигнал при перегрузке батареи, блока питания, рабочих узлов без отключения.
  6. Обладающие возможностью сохранять и запоминать результаты замеров, которые потребуются для обработки полученных данных.

Некоторые модели предназначены для ручной установки пределов измерений. Как пользоваться мультиметром и перечень функциональных возможностей указано в мануале, идущем в комплекте с тестером. Удобней, если это сертифицированный товар, и инструкция написана на русском языке. Однако и без мануала можно разобраться в основных функциях прибора. На корпусе есть все необходимые надписи, стандартные символьные обозначения.

Мультиметр dt9208a инструкция по применению

Особенностью этой модели является увеличенный диапазон замера постоянного и переменного тока – до 20А.

К достоинствам устройства пользователи также относятся:

  1. удобный датчик температуры (с термопарой), входящий в комплект поставки. Диапазон измерения температуры составляет от -40 до 1000 градусов по Цельсию, погрешность составляет 1 … 2 градуса;
  2. способность проверять емкость и частоту;
  3. наличие функции «композиция»;
  4. хранение результатов измерений;
  5. автоматическое отключение через 15 минут бездействия;
  6. резиновый чехол на корпус. Защищает от пыли, частично от влаги. Для замены крышки батарейного отсека необходимо снять и выкрутить винты, которыми крепится задняя крышка;
  7. указать установку в наклонном положении и возможность поворота экрана.

При поставке мультиметра из Китая инструкция к нему прилагается на английском, причем специфически «китайском английском», языке. Поэтому для покупателей этой модели рекомендуем сразу же найти качественный видео-обзор:

Как пользоваться щупами мультиметра инструкция по применению

Для того чтобы использовать тестер по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для того чтобы можно было использовать щупы, на лицевой стороне изделия есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные

Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-830b, dt-832, dt-838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы

Поэтому инструкция по применению должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Замер тока

Используя мультиметр для измерения постоянного или переменного тока, нужно красный щуп вставить в гнездо mA, черный в com. Если измерение силы тока проводятся с переменным источником, то переключатель переводится в отдел — А~, с постоянным: А–.

Основное условие, как измерить правильно силу тока мультиметром, это установить прибор в цепь последовательно. Специалисты отрицательно относятся к использованию мультиметра в качестве тестера для проверки потребляемого тока большой величины (к примеру, выше 10 ампер). Лучше это делать электроизмерительными клещами. Поэтому измерение тока мультиметром лучше не проводить.

Все дело не в самом тестере, потому что он сам защищен металлической скобой, через которую и производится проверка токов большой величины. Скоба установлена внутри и имеет диаметр 1,5 мм. Этот размер способен выдержать значительную величину измеряемого тока за 10-12 секунд. Все дело в проводах щупа. Они тонкие, и, конечно, не предназначены для больших нагрузок.

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

  • К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
  • Подсоединяются к концам катушки щупы.
  • Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
  • Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
  • И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.

Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Знакомимся с тестером

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети.

Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

• OFF – тестер выключен;

• ACV – переменное напряжение;

• DCV – постоянное напряжение;

• DCA – постоянный ток;

• Ω — сопротивление;

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Цешка как пользоваться

Для чего нужен мультиметр? Цифровой измеритель электрических параметров (или мультиметр) представляет собой электронное устройство, обеспечивающее цифровую индикацию регистрируемых величин с выводом показаний на ЖК-дисплей. Такие устройства по стоимости несколько дороже стрелочных моделей.

Однако они обеспечивают более точное измерение электрических параметров и намного удобнее в повседневной эксплуатации.

Цифровой мультиметр можно использовать для многих стандартных операций: проверки сопротивления, определения силы тока, определения напряжения постоянного или переменного тока, исправности транзистора.

Инструкция по применению для новичков выглядит следующим образом:

Общее правило такое: начинайте измерение с большей величины на указателе, чтобы не испортить чувствительный прибор. Например, если вы хотите измерить сопротивление элемента, приблизительно зная, что оно около 1 кОм, то выставляйте ручку настройки на 2 кОм.

К тому же цифровые мультиметра располагают большим набором дополнительных функций, часть которых отсутствует у аналоговых моделей. С их помощью легко проверить розетку в квартире, убедиться в подаче требуемого напряжения.

К числу дополнительного функционала относятся такие возможности цифровых мультиметров как проверка на годность полупроводниковых элементов, «прозвонка» электрических цепей с одновременным дублированием звуковым сигналом. Еще они могут определять номинальные значения конденсаторов (последняя функция встречается лишь у некоторых моделей).

В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями).

Перед тем как проверить напряжение в розетке с помощью мультиметра,необходимо правильно собрать измерительную цепь. Для этого следует воспользоваться имеющимися на корпусе и помеченными соответствующими буквенными обозначениями входными гнездами.

В отверстие с маркировкой «COM», означающей на русском языке «Общий», полагается вставлять конец провода черной расцветки. Коннекторный наконечник шнура красного цвета подсоединяется ко второму (сигнальному) гнезду.

Дополнительная информация. При наличии на корпусе прибора еще одного входного разъема, помеченного надписью «10 ампер», вы сможете замерить токи с амплитудой в пределах указанного значения.

В некоторых моделях этот предел увеличен до 20 ампер. При измерении токов в границах обозначенных величин соединительный разъем шнура с красной цветовой маркировкой вставляется именно в это гнездо.

Пошаговая инструкция

После подсоединения проводов можно приступать к самим измерениям, последовательность которых выглядит следующим образом.

Сначала посредством центрального кругового переключателя выставляется требуемый режим работы мультиметра. Режим, соответствующий измерению переменного напряжения, находится в секторе под обозначением «ACV» или «V~».

Затем в пределах этого сектора следует выбрать положение «750», соответствующее максимальной величине контролируемого параметра в розетке, то есть напряжению до 750 Вольт включительно. На пределе с маркировкой «200» осуществляются измерения напряжений, не превышающих значения 200 Вольт.

В случае образования хорошего контакта с клеммами розетки, на индикаторе сразу же будет результат проводимых измерений. Он высвечивается в виде ряда цифр с точностью до десятых долей.

Порядок (полярность) положения концов при проведении измерения переменного напряжения в сети значения не имеет.

Надо заметить, что в розетке редко когда будет напряжение ровно 220 В. Обычно оно несколько выше или ниже. По нормам отклонение не должно превышать 22 В, если речь идет о бытовой сети.

Прозвонка

Что значит, прозвонить мультиметром? Этот термин появился еще во времена пользования стрелочными тестерами, когда необходимо было проверить на сопротивление электрическую цепь. Для того чтобы выставить на ноль шкалу прибора, а также убедиться, что щупы находятся в исправном состоянии, их соединяли между собой.  При этом переключатель устанавливался в сектор, на котором был нарисован колокольчик. Если все было в порядке, то раздавался звонок.

Поэтому, когда задается вопрос, как прозванивать цепь, или как прозвонить провод мультиметром, то необходимо понимать, что это всего лишь аналогия.

Все, что было описано выше, на самом деле несколько простых операций. Но они помогают начинающим электрикам сориентироваться в проблемах электрических цепей. Именно они в начале своей работы начинают задаваться вопросом, как лучше пользоваться тестером мультиметром. Все ответы в этой статье.

Литература

  • 1) http://elwo.ru/publ/skhemy_na_mikrokontrollerakh/pereproshivka_pribora_na_russkij_jazyk/9-1-0-875
  • 2) https://mysku.ru/blog/aliexpress/50732.html
  • 3) http://mysku.me/blog/china-stores/43702.html
  • 4) https://mysku.ru/blog/china-stores/39374.html
  • 5) http://avrtester.tode.cz/upload/ttester_ru.pdf
  • 6) http://shop-microkontroller.ru/universalnyy-tester-radiokomponentov-lcr-t4
  • 7) https://habrahabr.ru/sandbox/86225/
  • https://mysku.ru/blog/ebay/20647.html
  • 9) http://go-radio.ru/universalniy-tester-radiokomponentov.html
  • 10) https://my-chip.info/elektroliticheskij-kondensator-parametr-esr-i-ego-izmerenie/

Как измерить сопротивление с помощью мультиметра

Теперь давайте разберем, наверное, самую востребованную функцию во всех мультиметрах. Для того, чтобы произвести измерение сопротивления с помощью мультиметра нам нужно выбрать предел измерения сопротивления и вставить щупы в соответствующие гнезда.

Подготавливаем мультиметр для измерения сопротивления

После этого прислоняем щупы к сопротивлению и смотрим, какие значения отображаются на циферблате.

Если прибор показал «1», то увеличьте предел измерения. Если на самом высоком пределе измерения все так же «1», то, скорее всего сопротивление в обрыве.

Проверка мультиметром сопротивления

Прибор показал «0», то сопротивление пробито. Прибор показывает сопротивление не то, что написано на самом сопротивлении. Это нормально, у самих резисторов есть допустимый разброс по параметрам.

Внешний вид мультиметра

Мультиметр – это универсальный прибор для измерения электрических характеристик, который объединяет в себе множество функций (в зависимости от модели). В минимальной комплектации такой прибор состоит из амперметра, вольтметра и омметра. В самом распространенном варианте он выполняется в цифровом виде портативного исполнения. Внешне имеет прямоугольную форму с дисплеем и поворотным или кнопочным переключателем функций. Для выполнения замеров к мультиметру подключаются два щупа (красный и черный) в строгом соответствии с маркировкой на приборе.

Краткое описание измеряемых параметров и их обозначение

Для обозначения параметров на мультиметрах производители применяют стандартную маркировку на английском языке или специальные символы

Для работы с прибором важно знать основы электротехники, чтобы правильно и безопасно осуществлять необходимые измерения

Каждый прибор разделен на зоны с настройками для работы с определенным видом напряжения электрической сети:

  • ACV или V~ – напряжение переменного тока;
  • DCV или V- – напряжение постоянного тока;
  • DCA или A- – сила постоянного тока;
  • Ω — сопротивление на участке цепи или в электрическом приборе.

Назначение разъёмов для подключения щупов

В зависимости от модели мультиметра, количество гнёзд для подключения щупов, может быть различным. Подключать щупы для измерения электрических параметров сети необходимо в правильные гнёзда прибора. У большинства измерительных приборов маркировка гнёзд следующая:

  • 10А- – для замера постоянного тока не превышающего 10 А (в это гнездо подключают красный плюсовой щуп);
  • VΩmA или VΩ, V/Ω — в это гнездо подключают красный (плюсовой) щуп при определении напряжения, силы постоянного тока до 200 мА, для прозвонки диодов и цепей;
  • COMMOM (COM) – общее гнездо для черного (минусового) щупа на всех типах мультиметров;
  • 20А – такое гнездо существует не на всех моделях (чаще всего можно встретить на дорогих профессиональных устройствах), задача этого гнезда аналогична 10А-, но с пределом до 20 А.

Какие ещё могут быть кнопки

Помимо основных настроек мультиметра, он может иметь и дополнительные. Дорогие профессиональные устройства намного функциональнее бюджетных вариантов и позволяют специалисту производить следующие измерения:

  • силы переменного тока (при наличии токоизмерительных клещей);
  • целостность цепей (прозванивать), то есть проверять сопротивление сигнализируя о результатах с помощь звуковой или световой сигнализаций, а также показаниями на дисплее;
  • тестирование работоспособности диодов (переключатель ->Ι-);
  • параметров транзисторов (разъёмы и кнопки с обозначением hFE);
  • ёмкости и индуктивности;
  • температуры (для этого используется внешний датчик — обычно термопара).
  • частоты (Hz).

Некоторые модели имеют дополнительные функции по индикации и обеспечению работы с устройством: подсветку, автоотключение питания и экономичный режим для аккумулятора, фиксирование результатов (кнопка hold) и запись в память устройства, выбор пределов измерений и индикацию по перегрузке и разряду батареи

Для безопасной работы с мультиметром важно, чтобы прибор имел определенную защиту при неправильном выборе предела измерений или режима работы. Обычно такая защита осуществляется с помощью плавких предохранителей и автоматических выключателей

Большинство качественных приборов от ответственных производителей имеет такую защиту.

Несколько советов по технике безопасности

Проведение работ Описание
Сначала определяется интервал измерения используемого мультиметра Каждая модель прибора создана для силы тока только определенного рабочего диапазона, который должен соответствовать проверяемой системе.Так, пропускание 200 А сквозь используемый мультиметр(который рассчитан лишь на 10 А), выведет из строя предохранитель прибора.Подлежащий измерению электроток указывается на самом приборе, а также в приложенной подробной инструкции.
Выбирается режим эксплуатации прибора Многие приборы функционируют в разных рабочих режимах с измерением различных величин.Для определения силы электротока выполняется переключение в рабочий режим А, в AC (переменный электрический ток) или DC (постоянно используемый ток), что зависит от действующей электроцепи.При этом тип используемого тока точно определяется питающим цепь рабочим источником.
На приборе устанавливается интервал выполнения измерений Для защиты предохранителя устройства от сгорания граница такого интервала устанавливается выше предполагаемого значения измеряемой силы электротока.«Максимум» может быть понижен, если прибор не выдаст значение при выполнении подсоединения к действующей цепи.
Разъемы вставляются в специальные гнезда К прибору прилагаются два специальных кабеля. Например, на конце первого кабеля расположен щуп, а необходимый разъем располагается на конце второго провода. Кабели подсоединяются к гнездам измерения. Если такие гнезда не обозначаются на мультиметре, то установка проводится в соответствии с инструкцией прибора.

Характеристики тестера T7

  • Автоматическое определение NPN и PNP транзисторов, n-канальный и p-канальный МОП-транзистор, диод (в том числе двойной диода), тиристор, транзистор, резистор, конденсатор и другие компоненты.
  • Автоматический тест компонента и отображение на ЖК-дисплее
  • Может обнаружить защитный MOSFET диод, коэффициент усиления, определении выводов транзистора
  • Измерение емкости MOSFET, пороговое напряжение
  • Управление одной кнопкой, автоматическое отключение.
  • Всего 20 nA тока при отключении.
  • Автоматическая идентификация компонентов по расположению ног.
  • Измерения биполярного транзистора – коэффициент усиления и база-эмиттер пороговое напряжение.
  • Выявление транзисторов Дарлингтона.
  • Может одновременно измерять два резистора, так что вы можете измерить потенциометр.
  • Измерение сопротивления с разрешением 0.1 Ом, до 50 МОм может быть измерено.
  • Можно измерить конденсаторы емкости 30pF – 100mf, разрешение 1pF.
  • Измерить эквивалентное последовательное сопротивление ESR, разрешение 0.01 Ом.
  • Может показать прямое падение напряжения на диоде.
  • LED определяет как прямое падение напряжения на диоде
  • Может измерять у диода проходную емкость. Если биполярный транзистор – тоже покажет проходную емкость.
  • Питание от литиевого аккумулятора 1000 мА/ч
  • Цена 25-30$

Как проверить конденсатор мультиметром

Для того, чтобы проверить целостность конденсатора мультиметром, его емкость должна быть от 1 мкФ и выше. Этот трюк получается только с аналоговыми мультиметрами, а также с цифровыми мультиметрами выбора диапазонов, типа таких.

Как вы знаете, конденсаторы бывают полярными и неполярными. Более подробно читайте здесь. Полярные конденсаторы обладают большой емкостью, поэтому их проще проверять на работоспособность. Как же это сделать? Давайте рассмотрим на примере ниже.

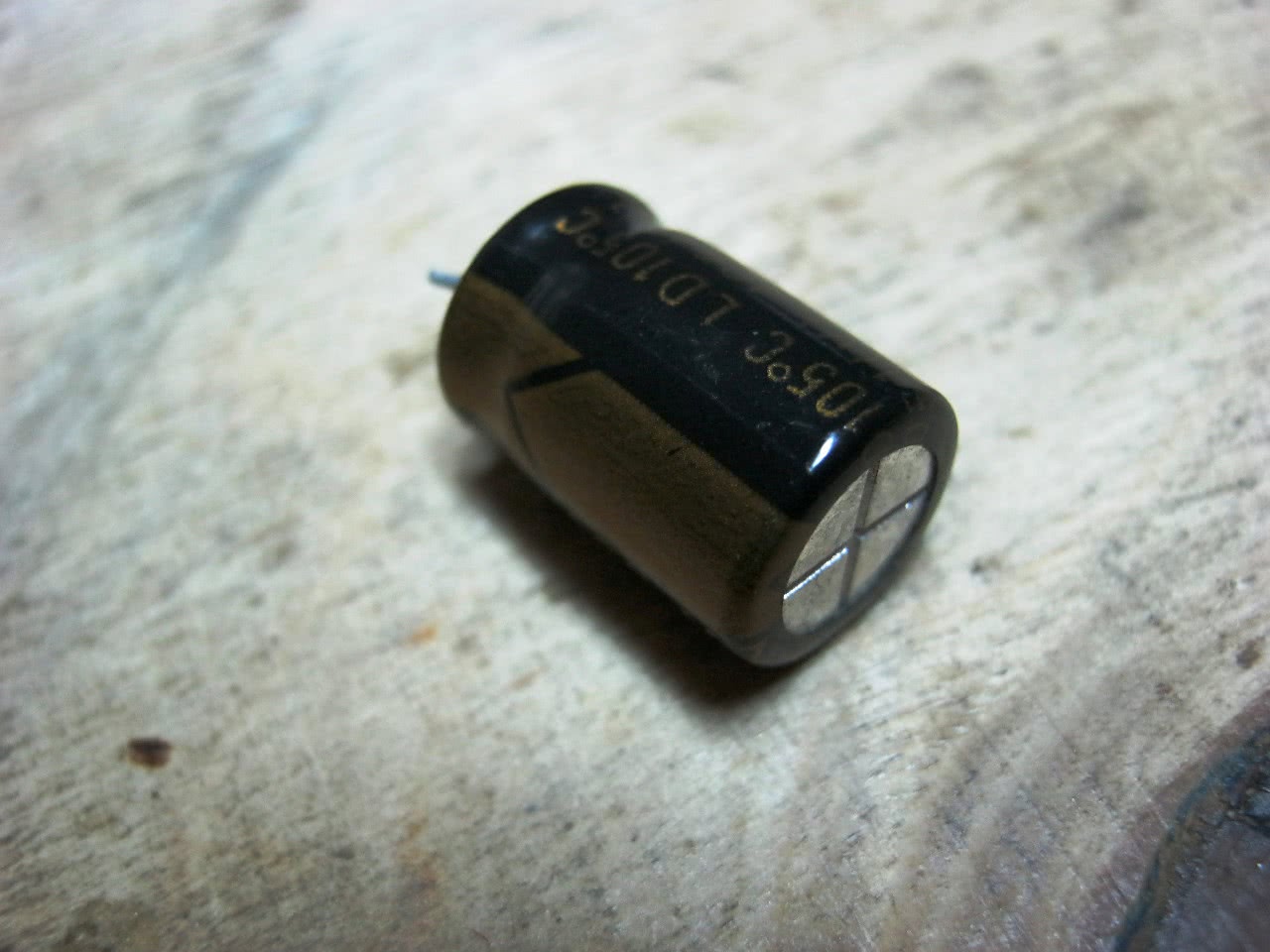

У нас имеется электролитический конденсатор.

Мультиметр ставим на режим прозвонки и дотрагиваемся щупами до выводов конденсатора. Внимательно наблюдаем за цифрами на табло. Они должны увеличиваться по мере заряда конденсатора.

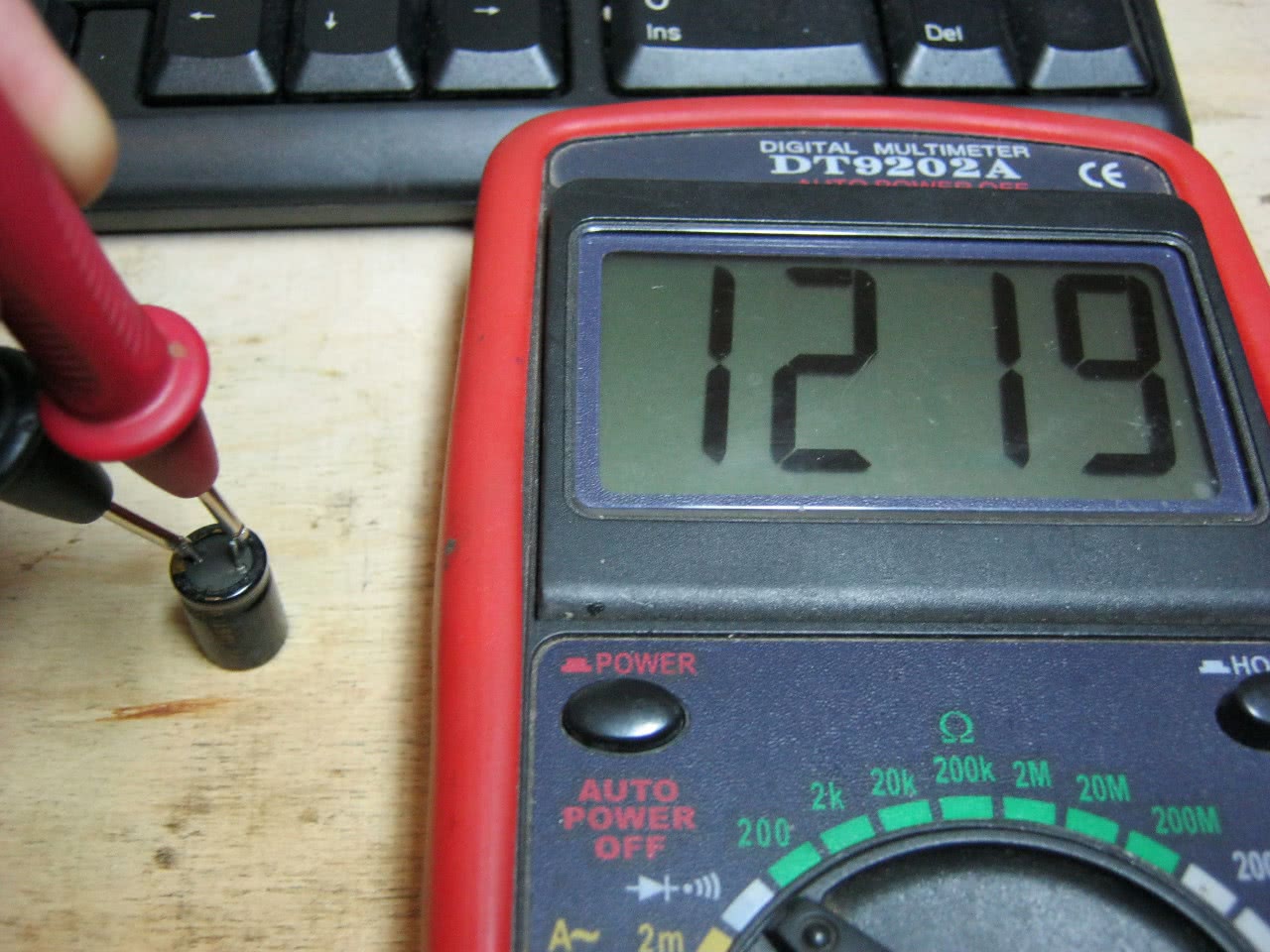

Как только я дотронулся до выводов, мультиметр сразу же показал это значение

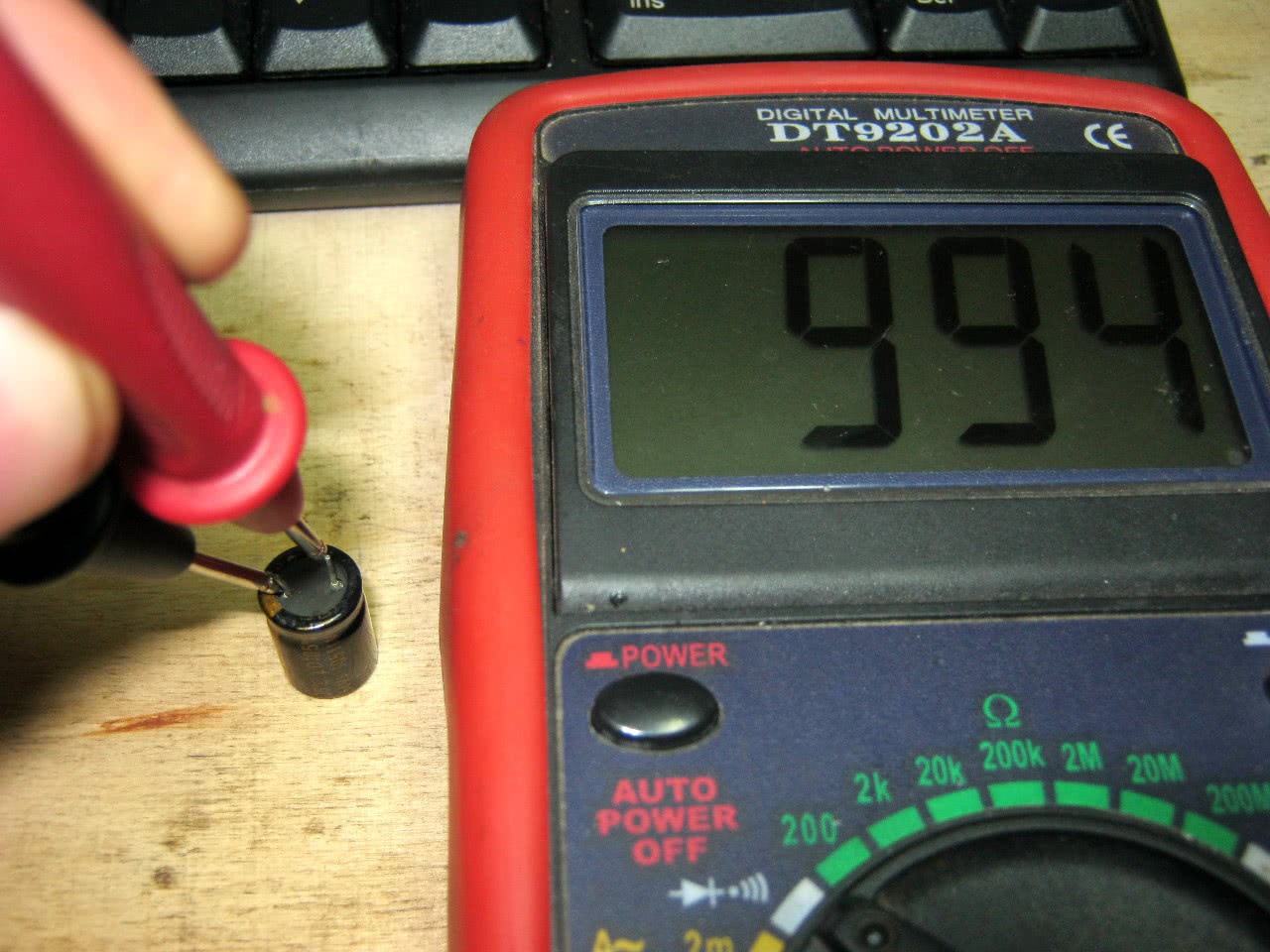

через пол секунды

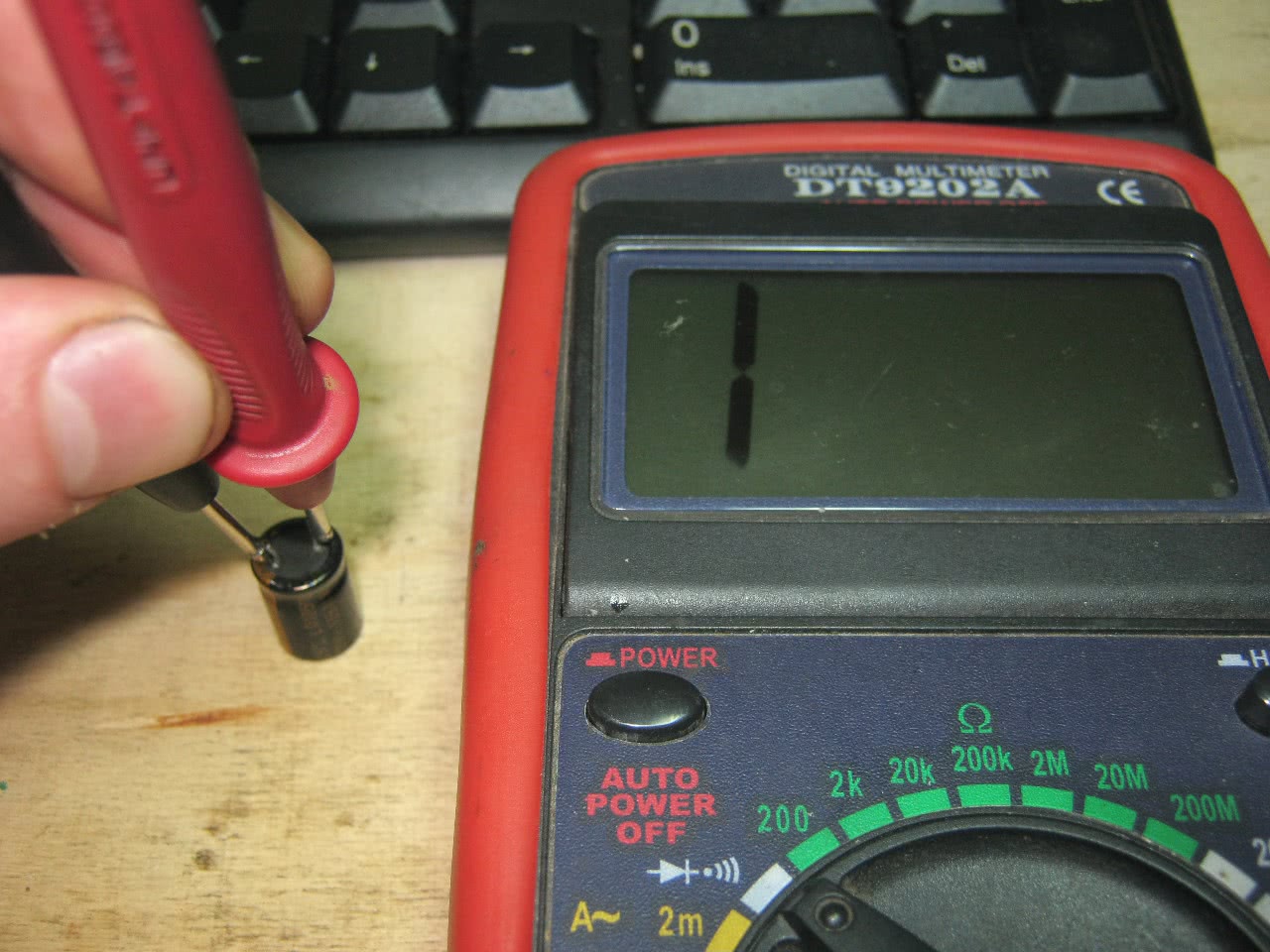

и потом значение вышло за предел диапазона, и мультиметр показала единичку.

То есть что можно сказать? В самый начальный момент времени полностью разряженный конденсатор ведет себя, как проводник. По мере того, как он заряжается током от мультиметра, его сопротивление растет, пока не станет очень большим. Раз конденсатор заряжается, значит он рабочий. Все логично.

Конденсаторы меньшей емкости и неполярные конденсаторы с помощью прозвонки можно прозвонить только на короткое замыкание между его обкладками. Поэтому, здесь используется другой железный способ. Просто замерить емкость конденсатора). Здесь я измерил емкость конденсатора, на котором было написано 47 мкФ. Мультиметр показал 48 мкФ. Или погрешность конденсатора, либо мультиметра. Так как мультиметры Mastech считаются довольно неплохими, то спишем на погрешность конденсатора).

Советы

В статье была дана подробная инструкция для чайников — «Как пользоваться цифровым мультиметром». Новичкам необходимо знать о нескольких правилах работы с тестером.

  1. Любые работы по замерам напряжения в высоковольтных сетях переменного напряжения, проводить только под присмотром специалиста.
  2. Запрещается использовать тестер в сетях, где пороговое напряжение выше доступного в приборе.
  3. Нельзя держать измерительные щупы за металлические наконечники.
  4. Любые работы с бытовыми приборами проводятся только после отключения их от сети.
  5. Запрещается замерять сопротивление и проводить прозвонку при включенном напряжении.
  6. При тестировании конденсаторов их нужно предварительно разрядить.

Все эти нюансы помогут уберечь себя и свой мультиметр от поражения электрическим током.

Современные цифровые мультиметры производятся с электронной или аналоговой защитой. Аналоговая защита предполагает наличие плавкого предохранителя в цепи красного контрольного щупа. Предохранитель может сгореть при:

  1. Выборе неправильной функции.
  2. Установке малого порога для тестирования.
  3. При прозвонке и замере сопротивления под напряжением.

Также стоит помнить, что режим «10А» не имеет защиты. Любая ошибка может привести к поломке прибора.

Сегодня производители предлагают различные модели мультиметров в разном ценовом сегменте. Не стоит выбирать дешевый прибор с некачественными измерительными щупами, низкой точностью и сомнительной защитой

Также нужно обращать внимание на комплектацию. Лучше выбирать устройства с инструкцией на русском языке

Также стоит помнить, что многие мультиметры имеют широкий набор функций, который может не пригодится в дальнейшей работе. Например, электрики выбирают тестер-клещи с функциями замера сопротивления, двух видов напряжений и прозвонки. Такие приборы не рассчитаны на тестирование транзисторов или температурных параметров.

Измерение постоянного напряжения.

Вначале определяемся с видом измеряемого напряжения (постоянное или переменное) и переводим переключатель в нужный сектор. Для примера возьмем пальчиковую батарейку, постоянное напряжение которой составляет 1,5 Вольта. Выбираем сектор постоянного напряжения, а в нем предел измерения «2V», диапазон измерения которого составляет 0…2 Вольта.

Измерительные щупы должны быть вставлены в гнезда, как показано на нижнем рисунке:

красный щуп принято называть плюсовым, и вставляется он в гнездо, напротив которого изображены значки измеряемых параметров: «VΩmA»;черный щуп называют минусовым или общим и вставляется он в гнездо, напротив которого стоит значок «СОМ». Относительно этого щупа производятся все измерения.

Плюсовым щупом касаемся положительного полюса батарейки, а минусовым — отрицательного. Результат измерения 1,59 Вольта сразу виден на индикаторе мультиметра. Как видите, все очень просто.

Теперь еще нюанс. Если на батарейке щупы поменять местами, то перед единицей появится знак минуса, сигнализирующий, что перепутана полярность подключения мультиметра. Знак минуса бывает очень удобен в процессе наладке электронных схем, когда на плате нужно определить плюсовую или минусовую шины.

Ну а теперь рассмотрим вариант, когда величина напряжения неизвестна. В качестве источника напряжения оставим пальчиковую батарейку.

Допустим, мы не знаем напряжение батарейки, и чтобы не сжечь прибор измерение начинаем с самого максимального предела «600V», что соответствует диапазону измерения 0…600 Вольт. Щупами мультиметра касаемся полюсов батарейки и на индикаторе видим результат измерения, равный «001». Эти цифры говорят о том, что напряжения нет или его величина слишком мала, или выбран слишком большой диапазон измерения.

Опускаемся ниже. Переключатель переводим в положение «200V», что соответствует диапазону 0…200 Вольт, и щупами касаемся полюсов батарейки. На индикаторе появились показания равные «01,5». В принципе этих показаний уже достаточно, чтобы сказать, что напряжение пальчиковой батарейки составляет 1,5 Вольта.

Однако нолик, стоящий впереди, предлагает снизиться еще на предел ниже и точнее измерить напряжение. Снижаемся на предел «20V», что соответствует диапазону 0…20 Вольт, и снова производим измерение. На индикаторе высветились показания «1,58». Теперь можно с точностью сказать, что напряжение пальчиковой батарейки составляет 1,58 Вольта.

Вот таким образом, не зная величину напряжения, находят ее, постепенно снижаясь от высокого предела измерения к низкому.

Также бывают ситуации, когда при измерении в левом углу индикатора высвечивается единица «1». Единица сигнализирует о том, что измеряемое напряжение или ток выше выбранного предела измерения. Например. Если на пределе «2V» измерить напряжение равное 3 Вольта, то на индикаторе появится единица, так как диапазон измерения этого предела всего 0…2 Вольта.

Остался еще один предел «200m» с диапазоном измерения 0…200 mV. Этот предел предназначен для измерения совсем маленьких напряжений (милливольт), с которыми иногда приходится сталкиваться при наладке какой-нибудь радиолюбительской конструкции.

Измерения электрических величин

Напряжение измеряется тестером путём его подключения параллельно зоне, где и происходят замеры. Учитывая, что тестер устанавливается для определения напряжения. Показатели будут актуальны только для измеряемого участка, а не для всей цепи.

Свой режим есть и для того, чтобы узнать силу тока. И подключается тестер уже последовательно. Значения, полученные в результате, подойдут для всей цепи.

Сопротивление будет узнать сложнее всего. Цепь освобождается от тока и напряжения, а потом подключается мультиметр

Вдобавок к этому некоторые элементы цепи будут влиять на показатели, поэтому их тоже важно будет отключить
