Прозвонка — это проверка телефонного кабеля на предмет целостности жил. Необходимость в проведении такой процедуры может возникнуть в любую секунду. Телефон может перестать работать по самым разным причинам. К примеру, в результате проведения земельных работ на участке, передвижения мебели в доме или после грозы. Также необходимость в прозвоне может возникнуть при проведении электромонтажных работ — например, когда выполняется маркировка проводов и жил, проверка изоляции

В любом из этих случаев важно знать, как прозвонить телефонный кабель

Как проверить кабель на наличие обрыва?

Прозвонить телефонный кабель можно несколькими способами — к примеру, при помощи специального трансформатора, омметра, мегаомметра и пр. Однако лучше всего для этих целей подходит телефонная трубка. Такое приспособление невозможно назвать ни инструментом, ни прибором. Вместе с тем телефонисты используют чаще всего именно такую трубку. Она проста в использовании и мобильна. Эту специальную трубку можно купить в магазине или сделать самостоятельно на основе телефонной трубки от старого дискового либо кнопочного аппарата. Но как проверить телефонный кабель на обрыв с помощью такой трубки?

Измерение емкости телефонного кабеля следует проводить в следующем порядке:

• Пригласите помощника. • Определите общую жилу. Это любая цветная жила, к примеру зеленая. С нее и нужно начать прозвон. Относительно этой жилы будут прозваниваться все другие жилы. • Один зажим основной трубки подключите к этой зеленой жиле, а другой — к любой иной искомой жиле. • Один зажим вспомогательной трубки подключите к зеленой жиле (с другой стороны кабеля). С помощью второго зажима по очереди переключайтесь по всем жилам. Найдите ту жилу, к которой подключен ваш помощник. • Когда вы подключите зажим вспомогательной трубки на искомую жилу, то услышите треск, щелчки. Это говорит о том, что между искомой и зеленой жилой возникла замкнутая цепь. • Через трубку оговорите с помощником о том, как вы промаркируете найденную жилу. Нужно с обеих сторон надеть на жилу бирочки с маркировкой. Заготовьте их заранее. • Далее повторите все, что было описано выше, такое количество раз, сколько жил в кабеле. • Если обрыв не обнаружен, то опрессуйте целые жилы при помощи втулочных наконечников НШВИ и вставьте их в клеммник.


Как проверить телефонный кабель на обрыв, если цветных жил нет? Здесь можно начинать замеры с любой жилы. Нужно сделать следующие действия: • Одним зажимом основной трубки подключите на искомую жилу. • Вторым зажимом подключите на «землю». Если кабель бронированный, то вместо «земли» можно применять его броню.

Тестеры с генератором сигнала для прозвонки проводов в Москве

Тестер для проверки кабеля MASTECH 13-1221 Тестер с ген.

Измерительные приборы Mastech Mastech Тестер с генерато.

Тестер с генератором сигнала Mastech MS6810

Тестер с генератором сигнала MS6813T MASTECH, 1 шт в уп.

Тестер с генератором сигнала MS6813T, пр-во Mastech

Тестер с генератором сигнала Mastech MS6813

Тестер с генератором сигнала MS6812 MASTECH

Тестер–трассоискатель кабельный MASTECH MS6812 57876

Тестер для проверки кабеля Rexant 12-1003 Тестер Кабеля.

Тестеры слаботочного кабеля Mastech Тестер с генераторо.

Тестер для проверки кабеля Rexant 12-1001 Тестер Кабеля.

MS6812, Тестер кабельный с генератором сигналов и сетев.

Разное Lanmaster Кабельный тестер с измерением длины с.

Тестер многофункциональный с детектором металла (до 50.

Измерительные приборы Mastech Mastech Тестер с генерато.

Измерительные приборы Mastech Mastech Тестер с генерато.

Тестер кабеля 5bites LY-CT018 для RJ45 / 11 / 12, генер.

MASTECH MS6812 Тестер с генератором сигнала

13-1220 Тестер с генератором сигнала MS6812 MASTECH

Тестер с генератором сигнала MS6812 MASTECH (за 1шт в у.

Прочий измерительный инструмент MASTECH 13-1222 Тестер.

Тестер с генератором сигнала MS6812 MASTECH

Измерительные приборы Mastech Mastech Тестер с генерато.

Тестер для проверки кабеля Rexant 12-1006 Тестер Кабеля.

Mastech MS6812 трассоискатель, кабельный тестер

Тестер для проверки кабеля MASTECH 13-1220 Тестер с ген.

Измерительные приборы Mastech Mastech Тестер с генерато.

Тестер кабеля 5bites LY-CT025 для RJ45 / 12, трассоиска.

Тестеры кабеля Тестер с генератором сигнала MS6813T MAS.

Тестер с генератором сигнала Mastech MS6813T (13-1221).

Тестер с генератором сигнала Mastech MS6812

Тестер для проверки кабеля Rexant 12-1011 Тестер кабеля.

Тестер с генератором сигнала Mastech “MS6813T&quot.

Тональный генератор GreenLee GT-77HP-G

Тестер-пробник REXANT R-48

Тестер с генератором сигнала MS6810 MASTECH 13-1222

Тестер-мультиметр для поиска скрытой проводки СЕМ LA-10.

Бесконтактный индукционный прибор для прозвонки линий (.

13-1220 Тестер с генератором сигнала MS6812 MASTECH

Кабельный (LAN) тестер трассоискатель Benetech GM60

Измерительные приборы Mastech Mastech Тестер с генерато.

Тестер-трассоискатель для BNC, RJ-12/11 (5bites LY-CT01.

Тестер для проверки кабеля MASTECH 13-1221 Тестер с ген.

Бесконтактный индукционный прибор для прозвонки линий.

Тестер для проверки кабеля MASTECH 13-1220 Тестер с ген.

Тестер с генератором сигнала Mastech MS6812 (13-1220) (.

Тестер-пробник Rexant R-48

Кабельный (LAN) тестер трассоискатель Benetech GM60

Тестер Трассоискатель Mastech MS6812 с генератором сигн.

Тестер для проверки кабеля MASTECH 13-1221 Тестер с ген.

Тестер-трассоискатель кабельный Mastech MS6813 с генера.

Тестер с генератором сигнала Mastech MS6813

Тестер для проверки кабеля Rexant 12-1011 Тестер кабеля.

Кабельный тестер для витой пары прозвонка RJ45+RJ12 SIN.

Тестер с генератором сигнала Mastech “MS6810”

Измерительные приборы Mastech Mastech Тестер с генерато.

Тестер с генератором сигнала Mastech MS6810

MS6812, Тестер кабельный с генератором сигналов и сетев.

Тестер тоновой прозвонки сети ProsKit 3PK-NT023N

LANMASTER Набор щуп + тон-генератор, TPK-50

Кабельный тестер с измерением длины с функцией тон-гене.

Тестер с генератором сигнала Mastech “MS6812”

Тестер с генератором сигнала Mastech MS6812

MS6813, Кабельный тестер с генератором сигнала, трассои.

Тестер универсальный для витой пары RJ-11/RJ-45 (Neomax.

Измерительные приборы Mastech Mastech Тестер с генерато.

Бесконтактный индукционный прибор для прозвонки линий (.

Тестер с генератором сигнала MS6813T, пр-во Mastech

Pro’sKit Тестер тоновой прозвонки сети ProsKit 3PK-NT02.

Тестеры слаботочного кабеля Mastech Тестер с генераторо.

Тестеры кабеля Тестер с генератором сигнала MS6813T MAS.

Тестовый набор Lanmaster LAN-TPK-50 тональный генератор.

Тестер кабеля с генератором сигнала MS6812 Mastech

Тестер для проверки кабеля Rexant 12-1006 Тестер Кабеля.

Прочий измерительный инструмент MASTECH 13-1222 Тестер.

Кабельный тестер с измерением длины с функцией тон-гене.

{SOURCE}

Подготовка мультиметра

Для того чтобы прозвонить провода и кабели годится недорогой мультиметр, в котором имеется режим измерений сопротивлений. В качестве примера возьмем мультиметр DT — 838.

Как прозвонить провода мультиметром

Для прозвонки проводов и кабелей используют два режима измерений — это «200 Ω» и изображение звука. Отличие этих режимов состоит в том, что в режиме «200 Ω» при прозвонке на дисплее отображается значение сопротивления близкое к нулю при целом проводе, и 1 при его обрыве.

В режиме звуковой сигнализации на дисплее высвечивается величина сопротивления при прозвонке и добавляется звуковая сигнализация. Появление звукового сигнала означает сопротивление провода близкое к нулю. А отсутствие его, высокое сопротивление или обрыв провода.

Такая звуковая сигнализация удобна при прозвонке в труднодоступных местах, где нет возможности наблюдать за дисплеем мультиметра. Однако перед тем как прозвонить высоковольтные провода мультиметром в автомобиле, предел измерения ставят на «20 К», так как сопротивление целого высоковольтного провода лежит в пределах от 3,5 до 10 К.

Прозвонка проводов в режиме зуммера

До прозвонки провода мультиметром, щуп с проводом черного цвета вставляют в гнездо «COM, а щуп красного цвета в гнездо в «ΩVmA». Переключатель режимов нужно поставить на предел измерения «200 Ω» или звуковой сигнализации. Перед прозвонкой проводов и кабелей щупы соединяют между собой для проверки работоспособности прибора.

Почему режим называется «прозвонка»

Проверить целостность цепи можно было и раньше, используя режим замера сопротивления – омметра. Главное же отличие прозвонки в том, что при замерах, если электрическая связь есть между тестируемыми участками то, дополнительно к показаниям на экране, раздаётся звуковой сигнал – зуммер, от сюда и возник термин прозвонка или прозвон.

Этот звуковой сигнал значительно ускоряет процесс проверки, вам не приходится отвлекаться, смотреть на экран, да и не всегда это удобно, а услышав зуммер (либо не услышав) вы уже знаете результат. Особенно это полезно при массовых замерах, например, при поиске в пучке проводов одного определенного.

Прозвонка проводов

Обязательно перед началом любых измерительных работ проверяется исправность самого тестера. Случается, что сама измерительная система неисправна. Для проверки концы щупов измерительного устройства соприкасаются. Если устройство работоспособно, то индикатор отобразит ноль или слегка отклонится. Небольшое отклонение указывает, что щупы и клеммы имеют свое маленькое сопротивление.

Если мультиметр имеет звуковой сигнал, то прибор устанавливается в режим зуммера. Это делается постановкой переключателя на соответствующий значок на корпусе тестера.

Щупы подносятся к концам проверяемой детали.

Возможные варианты поведения тестера:

  • Раздастся зум, если проводка не повреждена.
  • Кабель может быть исправен, но очень большой длины. В этом случае сопротивление проводника будет гораздо больше, чем-то, при котором срабатывает звуковой сигнал. На помощь придет дисплей и отобразит значение сопротивления.
  • Если на индикаторе высветилась единица, то величина сопротивления выше, чем допустимый диапазон шкалы мультиметра. Надо перейти в другой диапазон и повторить замер.
  • В случае неисправности проводника, мультиметр не произведет никаких действий.

При замерах мультиметром нельзя допускать контакта человеческого тела со щупами и проводами, где нет изоляции.

Проверяем электрический тэн

Также мультиметром можно прозвонить электрический водонагревательный тэн. Для этого щупы прибора нужно приложить к контактным пластинам тэна. Если показания сопротивления будут небольшими, то нагревательный элемент исправен. При очень больших значениях или единице (в зависимости от модели), тэн поврежден и требует замены.

Очень важно для бойлеров и других водонагревательных устройств прозванивать контакты тэна на пробитие на корпус. Для этого щуп подсоединяется к одному из контактов, а второй – на корпус нагревательного устройства

Если тестер показывает определенное значение – в этом тэне произошло повреждение внутренней изоляции. Для предотвращения поражения электротоком, нагревательный элемент нужно заменить.

С помощью подручных средств

Прозвонка проводов мультиметром не является единственно возможным вариантом их тестирования на целостность или обрыв. Убедиться в исправности любого линейного проводника можно и без помощи этого универсального прибора.

Для проведения такой проверки потребуются:

  • обычная батарейка питания (лучше всего квадратная на 4,5 Вольта);
  • электрическая лампочка на 3,5 Вольта, посредством которой проверяется (контролируется) исследуемый линейный участок провода;
  • пара соединительных проводов и коннектор захватывающего типа (так называемый «крокодил»).

После подготовки всех необходимых элементов на их основе собирается простейшая измерительная цепочка, состоящая из контрольной лампочки, батарейки и проверяемого проводника. При правильно собранной схеме и в случае исправности тестируемого участка контрольная лампочка будет загораться. Отсутствие свечения при всех исправных элементах схемы свидетельствует об обрыве в самом проводнике.

Обратите внимание! При испытаниях указанным способом используется тот же принцип, что и при проверке с помощью мультиметра, включенного в режим прозвонки

Как правильно прозвонить проводку?

Чаще всего электропроводку прозванивают при помощи мультиметра. Мультиметр — это специальный прибор, который предназначен для регистрации разных параметров электрического соединения, например, силы тока или сопротивления.

Поскольку простой мультиметр стоит совсем недорого, то найдите ему место в своих инструментах, ведь он еще не раз может вам пригодится.

Мультиметр, который установлен в режим прозвонки, поможет вам во многих ситуациях. С помощью мультиметра можно без проблем проверить есть ли контакт, работу выключателя или розетки, а также целостность всей проводки. Кроме этого, этот прибор поможет вам разобраться в том, какой провод куда идет (это частая проблема в квартирах).

Мультиметры бывают двух видов:

Но работают они по одному принципу.

Порядок прозвонки кабеля мультиметром

2. Как же нам прозвонить кабель мультиметром на разрыв? Если Вы не монтажник и далеки от электричества, то возможно стоит обратиться к тому, кто более близок. А если же Вы отважный искатель электрических приключений, то возможно Вам помогут мои советы по работе с режимом прозвонки на мультиметре.

Если начало и конец кабеля у нас в руках, или же щупы мультиметра достают до начала и конца кабеля, то ситуация простая. Например, у нас трехжильный кабель, но может быть и пяти и более жильный. Выставляем сектор “прозвонка”, подключив провода на измерение сопротивления. Одним проводом касаемся или сажаемся с помощью крокодила на один любой провод кабеля. Вторым концом поочередно тыкаем в жилы с другого конца кабеля. Та жила, при прикосновении к которой на экране появится значение ”0” или зазвенит прибор, и будет искомой. Лучше сразу начало и конец жилы промаркировать. Тут всё просто.

Ситуация намбер ту. У нас один конец кабеля в одном месте, а второй конец кабеля где-нибудь за тридцать километров. Вообще, прозванивать кабель полезно и жизненно необходимо. Так как бывает, что маркировка и адрес не соответствуют реальности из-за ошибок при прокладке. Подключишь такой кабель к сети, а напряжение придет не туда, куда надо. Или будешь испытывать АИДом, поставишь на другом конце кабеля человека, подашь 50кВ, а в это время на реальном конце этого кабеля будет сидеть монтажник и разделывать его. Всегда лучше перестраховаться. В общем, тут два варианта.

Вариант первый, когда рядом с обеими концами кабеля есть контур заземления. С одной стороны кабеля соединяем жилу с землей, это может делать ваш коллега. На другом конце кабеля один щуп мультиметра сажаем крокодилом, чтобы не держать, на землю (провод заземления), а вторым касаемся поочередно каждой жилы. Та, при касании к которой прибор издаст звуковой сигнал, и будет соответствовать той, которую соединили на другом конце кабеля с землей. Жилу с обеих сторон промаркировываем и аналогично расправляемся с оставшимися жилами. Естественно, прозванивать надо кабели, которые обесточены (на которых нет напряжения) и разведены (жилы не соединены между собой).

Сложнее будет прозванивать, если контура заземления нет, или он еще не приварен, не готов. Соединяем две жилы между собой с одной стороны. С другой стороны звоним жилы между собой, две должны звониться. Нашли те, что звонятся, следовательно третья, которая не звонится и есть искомая. Маркируем с обеих сторон. Также и с остальными. Но тут лучше проверять все три жилы, так как если проверять только одну, может оказаться, что она оборванная, есть разрыв. А так, мы проверяем попарно, что они целые.

Вот такие пару способов проверять провода, кабели на обрыв. Делать это можно как мультиметром, так и прозвонкой, которую можно соорудить самому.

Еще на заметку, не стоит думать, что если в кабеле три жилы и например все три разных цветов на входе, то и на выходе они будут тех же трех цветов.

Был случай, когда на входе розовый красный и синий провода, и на выходе аналогично. А при прозвонке по цветам не звонятся, хотя от автомата до токоприемника метров пять-десять через пол. Дело в том, что по пути может оказаться, что кабель состоит из нескольких частей, которые соединены через клеммник или муфту и порядок жил попутан из-за этого транзитного соединения. Поэтому всегда надо прозванивать, а не верить цветам.

Как прозвонить провода: способы и используемые приборы

Прозвонка проводов в домашних условиях может осуществляться двумя способами: с применением мультиметра и с использованием таких подручных средств, как обыкновенная лампочка с патроном. Последний вариант несколько неудобный, а вот первый вполне простой и доступный для самостоятельного осуществления. Мы рассмотрим оба варианта, поскольку иногда случается так, что под рукой нет приборчика, а результат нужен незамедлительно.

Начнем с первого способа, который предусматривает использование мультиметра. Чтобы было понятнее, разберем простой пример и выполним с помощью прибора для прозвонки провода проверку целостности провода для подключения системного блока компьютера к квартирной электропроводке. Как правило, он содержит три жилы – с ними мы и будем работать.

Как прозванивать провода фото

Достаем мультиметр, включаем его в режим измерения сопротивления (омметр), замыкаем контактные щупы и устанавливаем стрелку индикатора на ноль. Теперь приступаем к тестированию кабеля. Один щуп приставляем к одному из контактов вилки, а второй поочередно втыкаем в отверстия разъема для подсоединения кабеля к системнику. Наблюдаем за показателями прибора, а вернее за его стрелкой – если омметр показывает сопротивление провода в пределах 2-3 Ома, то жила вполне исправна, если же оно превышает 10 Ом, это явный признак того, что именно на этой жиле имеется порыв. Может случиться так, что стрелка мультиметра вообще никак не прореагирует на ваши действия – это означает лишь то, что контакт на вилке и на разъеме не принадлежат одной и той же жиле электрического провода.

Как прозванивать провода тестером

Таким вот способом выполняется прозвонка проводов мультиметром. Хочу отметить, что такой способ тестирования подходит для проводов любого назначения – телефонные, компьютерные, электрические.

Практически точно таким же способом можно осуществить прозвонку с помощью тестера, снабженного индикатором напряжения. Следует понимать, что по разорванному проводу напряжение не подается, и для того, чтобы прозвонить провода тестером, достаточно измерить напряжение на его жилах. На индикаторе оно должно отображаться одинаковыми цифровыми значениями, которые имеют различный знак («+» или «-»). Единственный недостаток этого способа прозвонки заключается в том, что тестер в состоянии определить параметры провода только в случае, когда он находится под напряжением.

Прозвонка проводов фото

Другой способ прозвонки подходит для тестирования исключительно кабелей электрической проводки – он предусматривает использование куска обыкновенного провода с лампочкой. Если речь идет о прозвонке цепи освещения, то можно обойтись и длинным куском одножильного провода. Суть этого способа заключается в следующем. В распределительной коробке провода, ведущие к тому или иному потребителю электрической энергии, поочередно отбрасываются от общей цепи питания и вместо них непосредственно к потребителю подключается отдельный провод, работоспособность которого не вызывает сомнения. Если все заработало, то именно отсоединенный провод можно считать неисправным. Если нет, то восстанавливаем его на место и повторяем операцию с другим проводом электрической цепи.

В принципе, меняя исходную точку подключения дополнительного провода и используя в качестве индикатора лампу, можно прозвонить практически любой участок квартирной проводки. Метод отличный, а главное действенный – единственный его недостаток заключается в некоторых неудобствах, связанных с постоянными переключениями проводов.

Как прозванивать провода мультиметром фото

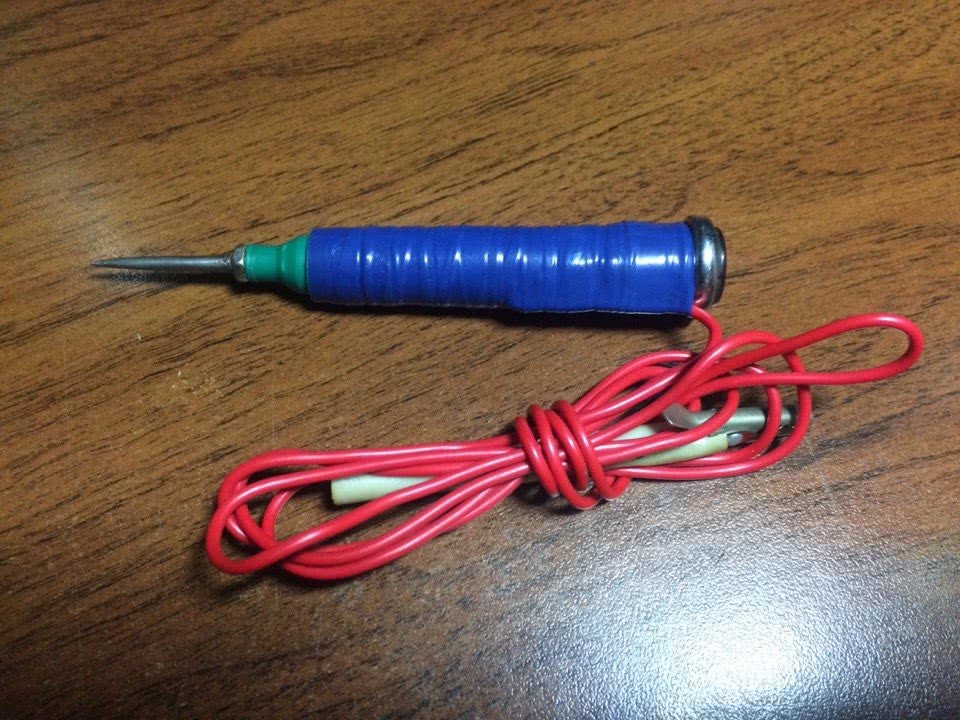

Прозвонка проводов из батарейки и лампочки

Существует хитрый и простой способ, как сделать прозвонку из батарейки и лампочки, которым пользуются многие электрики.

Перед проведением этой процедуры нужно отключить подачу электрического тока по всей проводке. Такой самодельный тестер для проводки состоит из:

  • 12-вольтной лампочки;
  • 12-вольтного аккумулятора;
  • соединительных проводов.

Важно. Все это включено в цепь последовательно. Первый соединительный провод-крокодил подсоединяется к одному из концов, который нужно прозвонить, второй — к оставшемуся

Первый соединительный провод-крокодил подсоединяется к одному из концов, который нужно прозвонить, второй — к оставшемуся.

В итоге последовательная цепь состоит из источника тока, провода-крокодила, лампочки и еще одного источника тока.

Вывод о целостности цепи можно сделать тогда, когда лампочка зажглась.

Проверенные провода нужно промаркировать.

Как проверить напряжение витая пара

Проверка витой пары в домашних условиях.

При монтаже и ремонте компьютерных сетей и коммуникаций часто возникает потребность проверке целостности витой пары, отсутствии коротких замыканий, правильности обжима и так далее.Разумеется, что при наличии соответствующего оборудования (например, лан-тестер или хотя бы мультиметр) эта задача сводится к обыкновенному присоединению кабеля к соответствующему прибору и проверка его стандартными способами.Но далеко не всегда требуемый прибор находится под рукой. Иногда надо проверить витую пару в домашних условиях, так сказать «на коленке». Существует очень большое количество «народных» методов проверки витой пары. Данная статья рассмотрит некоторые из них (наиболее распространенные). Однако в этой статье мы не претендуем на то, чтобы охватить весь спектр существующих способов, она является скорее приглашением к диалогу, обсуждению. Думается, что всем было бы интересно узнать кто какими способами пользуется, а также поделиться своим личным опытом. Способ 1. Проверка витой пары мультиметром.Думаю, что у многих дома или в гараже имеется мультиметр, стрелочный тестер или подобный прибор для измерения сопротивления, напряжения и силы тока в цепи. Этим прибором можно очень легко и быстро проверить кабель типа «витая пара» на разрывы, замыкания и работоспособность в целом.Проверяется витая пара прибором, работающим в режиме измерения сопротивления.Если есть возможность свести концы кабеля в одну точку, то проверка будет выполняться следующим образом — сначала проверим целостность каждой жилы в отдельности, для этого поочередно протестируем каждый кабель по цветам. Потом проверим на короткое замыкание с другими жилами — для этого на одном разъеме касаемся к одной жиле, а на противоположном к каждой по очереди. Сопротивление должно показываться только в тех случаях когда есть контакт между щупами (в первом случае говорит о том, что жила в порядке, во втором о том, что есть замыкание с соответствующей жилой).Однако, не всегда доступна возможность свести оба конца кабеля в одной точке, поэтому можно использовать следующую хитрость: либо отрезать коннектор, зачистить жилы на одном конце и соединить их попарно, каждуй пару между собой. После этого прощупать мультиметром каждую пару на другом конце. Если есть время и желание — можно взять старую компьютерную розетку с рабочим разъемом и замкнуть контакты внутри нее, это даст возможность не обрезать коннектор и не зачищать жилы. Дополнительно можно не просто закоротить контакты внутри розетки, но и соединить их при помощи резисторов с разным номиналом сопротивления — тогда вы сможете видеть нет ли замыкания между парами. (Сопротивление на мультиметре будет соответствовать номиналу резистора + небольшое увеличение за счет длины провода). Способ 2. Проверка витой пары без мультиметра.Если у вас нет мультиметра, а кабель всё таки надо проверить, то можно использовать «дедовский» метод: На одном из концов жилы зачищаются на длину около 5 сантиметров и опускаются в стакан с теплой, сильно подсоленной водой. После этого на другом конце кабеля на одну из пар подается напряжение более 3 В. Для этого можно использовать батарейку крона, аккумулятор от сотового телефона, батарейку из материнской платы. Если под рукой нет ничего из перечисленных источников питания, то можно использовать и стандартную пальчиковую батарейку на 1.5В, но тогда надо чтобы вода была сильно подсолена.Емкость с водой должна обязательно быть выполнена из диэлектрика (пластик, стекло).После подачи питания внутри стакана будет происходить следующее: на катоде (отрицательный полюс) будут активно выделяться белые пузырьки водорода, в то время как на аноде (положительный полюс) будут также активно выделяться желтые пузырьки хлора. Это значит, что жилы в исправном состоянии, ток проводят и между ними нет замыкания.Ещё один оригинальный способ проверки заключается в том, чтобы вставить одну пару в картошку, на глубину 1-1.5 см. И подать питание также, как было описано выше. После этого на катоде должны будут появиться белые пузырьки, а место вокруг присоединения аноды позеленеет.На самом деле этих «народных» способов проверки разных кабелей существует огромное количество. Было бы интересно узнать какими способами пользуетесь вы, о каких слышали и т.п.

Источник

Прозвонка трансформатора

Проверить трансформатор тоже не так уж сложно. Сначала нужно будет найти выводы обмоток. Чаще всего это понятно по обозначениям — маркерам. Они указывают номера выводов, а также тип. Иногда есть графические символы. Если трансформатор находится внутри устройства, то информация есть в спецификации и принципиальной схеме.

Мультиметр при проверке трансформатора может определить две проблемы. Это разрывы в обмотке и замыкания в ней же. Определяя разрыв, прозванивают все обмотки друг за другом. При этом нужен режим омметра. Тогда отсутствие сигналов, а также бесконечное сопротивление обозначит обрыв.

Чтобы узнать, не произошло ли замыкание на корпусе, нужен немного иной алгоритм

Один щуп нужно подсоединить к выводу проводки, а второй касается всех остальных по очереди, а потом корпуса — важно очистить перед этим зону соприкосновения от лака, краски и т.д

Прозвонка проводов мультиметром


Мультиметр GE 2524 в положении прозвонкиЩуп с черным проводом вставляют в разъем со значком заземления (корпус), красный выше, в разъем для измерения сопротивлений со значком Ома «Ω». Недостатком многих цифровых мультиметров в режиме прозвонки является задержка звукового индикаторного сигнала при прикосновении к контактам. Необходимо зафиксировать щупы на проводе в течении 2-3 секунд, чтобы убедится в наличии контакта. Это инертность в работе создает некоторые сложности в проверке целостности провода.


Мультиметры типа UNI-T имеют хорошие показатели в режиме прозвонки, звуковой индикатор срабатывает практически мгновенно при замыкании контактов.


Таблица сравнения характеристик мультиметров Fluke-179 и UNI-T UN61

Обратите внимание, что для всех приборов желательно использовать щупы с позолоченными стержнями. Они в отличии от стальных не подвержены окислению, обеспечивают надежный электрический контакт

Почему режим называется «прозвонка»

Проверить целостность цепи можно было и раньше, используя режим замера сопротивления — омметра. Главное же отличие прозвонки в том, что при замерах, если электрическая связь есть между тестируемыми участками то, дополнительно к показаниям на экране, раздаётся звуковой сигнал — зуммер, от сюда и возник термин прозвонка или прозвон.

Этот звуковой сигнал значительно ускоряет процесс проверки, вам не приходится отвлекаться, смотреть на экран, да и не всегда это удобно, а услышав зуммер (либо не услышав) вы уже знаете результат. Особенно это полезно при массовых замерах, например, при поиске в пучке проводов одного определенного.

Техника безопасности при работе с тестером

При работе с электричеством необходимо соблюдать определенные правила:

Лучшим вариантом будет применение так называемых крокодилов, которые облегчат работу. Они сделают контакт надежнее и не будут занимать руки во время замера.
Перед проверкой цепи ее необходимо отключить от сети

Важно убрать из цепи даже обычные батарейки, а конденсаторы, если имеются, замкнуть, тем самым разрядив. Если пренебречь этим правилом, то тестер сломается.
Во время проверки длинного кабеля нельзя прикасаться руками к голым участкам, так как результаты могут исказиться.

Если вы хотите проверить целостность провода с большим количеством жил, то их нужно очистить от изоляции и разделить между собой. Далее нужно убедиться, что жилы не замкнуты. Чтобы было удобнее, можно закрепить одну жилу крокодилом, а все остальные проверять щупом со всеми вариантами.

В таком варианте писк будет значить, что жилы замкнуты между собой. При проверке кабелей, предназначенных для работы с высокими токами, этот момент очень важен.

Следующим шагом необходимо проверить, нет ли нарушения в проводнике. Для удобства можно соединить все жилы с одной стороны. Если на каком-то проводнике не будет звука, то это значит, что он поврежден.

Как правильно прозвонить кабель?

Проверка проводится в несколько этапов:


Подготовка тестера. Рукоятку управления прибора переводят в положение «Зуммер», на мультиметрах некоторых производителей режим прозвонки обозначается изображением диода. При отсутствии такой функции, устанавливают режим измерения сопротивления, который обозначется знаком Ω или буквой «R». При этом выбирают самый нижний предел измерения. Провода со щупами присоединяют к разъемам СОМ и VΩmA. Проведение измерений. Для удобства вместо одного щупа используют зажим типа «крокодил». Приспособление закрепляют на оголенном конце провода, кабельной жилы или клеммы. Перед прозвонкой длинного провода или при невозможности отключения электроприборов и оборудования, жилу на короткое время соединяют с заземляющим контактом. Это необходимо для снятия остаточного заряда.

Щупом касаются другого конца другого конца провода. При проверке целого провода, прибор подает звуковой сигнал. В режиме «Прозвонка» на дисплее мультиметра появится цифра «0», в режиме измерения сопротивления тестер покажет небольшую величину, равную сопротивлению провода. При наличии обрыва, прибор покажет единицу или значок «бесконечность».

Проверка мегаомметром делается также. При этом используют магазин сопротивлений или добавочные резисторы. Это необходимо для снижения напряжения прибора и предотвращает пробой изоляции. Это устройство предназначено для проведения испытания изоляции силового оборудования. Прозванивать бытовую проводку без дополнительных сопротивлений не допускается.

Методы

Способы тестирования зависят от того, с какой целью оно выполняется. Для проверки целостности кабеля на предмет обрыва или электрической связи между его жилами (короткого замыкания) прозвонку можно осуществить тестером на основе батарейки и лампочки или же воспользоваться для этой цели мультиметром.  Последний предпочтительнее.

Несмотря на то, что цена мультиметра выше, чем  примитивного устройства, рекомендуем купить его, в хозяйстве этот прибор всегда пригодится.

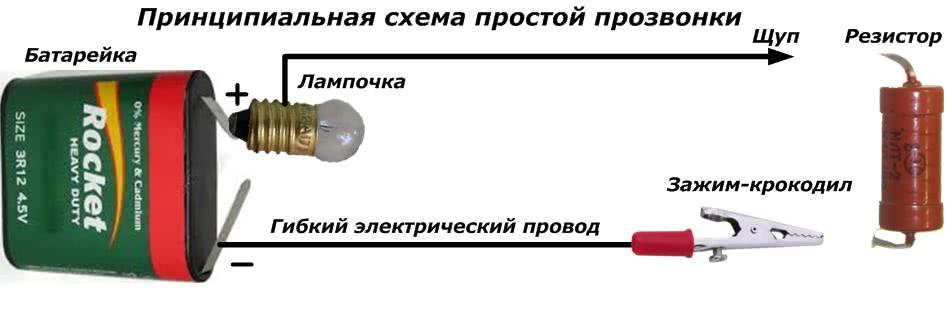

Простейшее устройство для прозвонки электрического кабеля

Для проверки кабеля мультиметр должен быть включен в соответствующем режиме (изображение  диода или зуммера).

Мультиметр, переведенный в режим прозвонки

Методика тестирования следующая:

При проверке провода на обрыв тестер подключается к его концам так, как это показано на рисунке. Если кабель целый – лампочка будет светиться  (при тестировании мультиметром раздастся характерный звуковой сигнал).

Проверка на обрыв

Пояснения к рисунку:

  • A –электрокабель;
  • B – жилы кабеля;
  • С – источник питания (батарейка);
  • D – лампочка.

Если кабель уже уложен, то с одной его стороны необходимо соединить жилы вместе и прозвонить провода на другом конце;

Второй вариант проверки силового кабеля

когда проверяется наличие электрической связи между жилами кабеля, щупы тестера подключают к разным проводам.  В отличие от предыдущего примера, скручивать жилы с другой стороны не требуется. Если между проводами нет короткого замыкания, лампочка гореть не будет (при тестировании мультиметром не раздастся звуковой сигнал).

Это интересно: Нож электрика для выполнения электромонтажных работ — основательный взгляд на вопрос

Тестовые наборы для сетей связи

Эти наборы предназначены для обслуживания абонентских телефонных линий. Большинство из них (все кроме CTS 132J и TP500/TG600) имеют повышенное напряжение для организации канала связи по отключенной от АТС линии. Это позволяет организовать канал связи при помощи одного генератора и 2-х тестовых трубок.

Greenlee 702K Greenlee 711K Greenlee CTS 132J Greenlee 901K Greenlee DataMate (ADSL) Greenlee TP500/TG600

Идентификация жил в многопарном кабеле
Отбор кабелей из пучка
Определение полярности телефонной линии
Тестирование целостности проводки
Оценка сопротивления шлейфа и изоляции
Подача разговорного напряжения для организации канала связи по отключенной линии
Трассировка кабеля в стене и за фальш потолком
Трассировка кабеля в грунте
Локализация повреждений: перепутанные пары, короткое замыкание, обрыв
Выходная мощность генератора +8 дБм +8 дБм +13 дБм +9 дБм +9 дБм +13 дБм
Фильтр помех от сети переменного тока, 50 Гц и избирательный фильтр Да / 984 Гц
Подключение через разделительный конденсатор

/ (Совместимость с ADSL)

Разъем для подключения гарнитуры
Крокодилы с игольчатой площадкой
Подсветка рабочего пространства
Влагозащищенность/Ударопрочность

Большинство из представленных в таблице наборов (все, кроме 702K и 711K) используют синусоидальный тональный сигнал, разнесенный по частоте с ADSL системами. Этот сигнал подается через разделительный конденсатор и минимизирует наводки на соседние кабели и пары, что позволяет работать с ADSL линиями не влияя на передачу информации в цифровом канале. А CTS 132J дополнительно к индукционному приемнику использует еще и емкостную антенну, благодаря чему может трассировать и искать повреждения даже в подземных кабелях.

Набор 901K включает в состав индуктивный щуп с тремя режимами работы:

  • широкополосный;
  • с использованием фильтра 50 Гц. (был описан выше);
  • избирательный фильтр. В этом режиме щуп принимает только сигнал частотой 984 Гц, что повышает удобство при работе в помещениях с повышенным уровнем электромагнитных помех (серверные, ЦОД, АТС).
