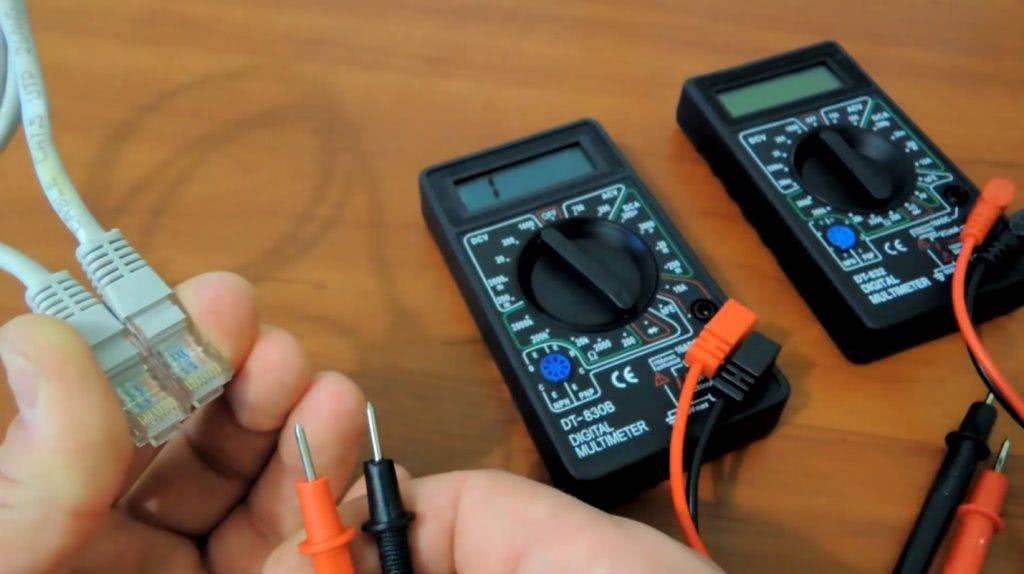

Прозвонка кабеля, зачем и как она выполняется

Оглавление

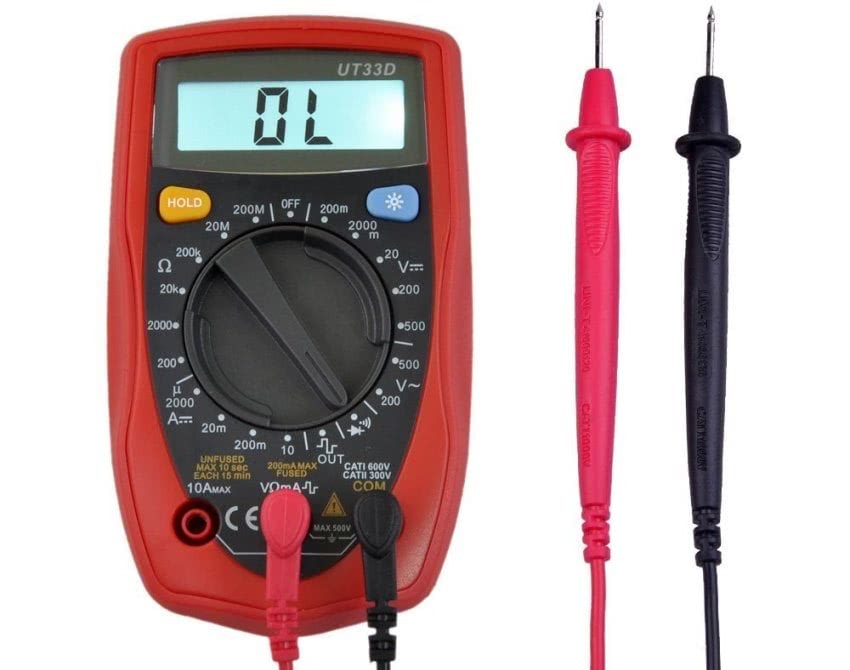

Настройка мультиметра перед прозвонкой

Режим прозвонки

Перед началом замеров переключатель на мультиметре нужно выставить в режим прозвонки (->Ι- и значок зуммера).

Концы измерительных проводов с щупами нужно установить в соответствующие гнезда. Черный провод — в гнездо СОМ, а красный – в гнездоVΩmA. Данная комбинация позволит соблюдать полярность при проведении измерений, однако в случае проверки целостности проводов прозвонкой роли никакой не сыграет.

Далее, чтобы убедиться что мультиметр исправен, черный и красный щуп нужно замкнуть друг с другом. При этом должен прозвучать сигнал (если имеется зуммер), а на экране высветиться значение близкое или равное нулю.

Прозвонка домашней электропроводки

Речь пойдет о квартире, в которой разводка электролиний соответствует современным нормативам и требованиям: в каждую комнату идет отдельная линия, а ее питание осуществляется через свой «автомат».

Если свет в комнате внезапно погас, но при этом во всех остальных помещениях он горит нормально, то в первую очередь нужно проверить, исправен ли световой прибор. Прежде чем приступить к работе, электропитание комнаты нужно отключить. Если лампа светильника прозрачная, оборванная нить накаливания будет сразу видна; если же нет, придется прозвонить ее мультиметром.

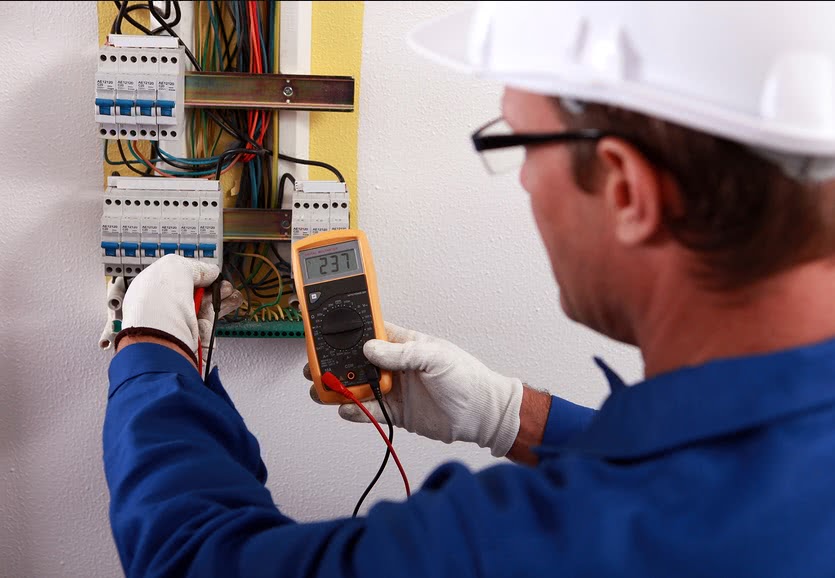

Сначала надо посмотреть, сработали или нет автоматы в электрощитке. Если они включены – проблема, скорее всего, кроется в патроне, выключателе или самой лампочке, а проводка исправна. При срабатывании автомата необходимо проверить все элементы цепи, кроме выключателя, в том числе и сам рубильник.

Автомат не сработал

Если свет погас, а рубильник остался во включенном положении, то сначала нужно прозвонить выключатель. Если он исправен, то при нахождении элемента во включенном положении мультиметр должен издать звуковой сигнал, а в выключенном – на табло должна высветиться цифра 1 при отсутствии звука.

Дальнейшая проверка происходит в следующем порядке:

  • Включить мультиметр в режим измерения напряжения, а затем проверить вход и выход рубильника.
  • При наличии разности потенциалов на автомате вывернуть лампочку из патрона и прикоснуться одним щупом к ее центральному контакту, а вторым – к цоколю. Если при этом не раздастся сигнала, а на дисплее высветится 1 или 0 – лампа неисправна.

Если проверка показала, что лампочка рабочая, следует перейти к тестированию патрона. Разобрав осветительный прибор, нужно осмотреть подведенные проводники и контакты. Если визуальный осмотр не выявил неполадок – проблема не в патроне.

Такая проверка обычно позволяет установить, что один из перечисленных элементов неисправен. После его замены или ремонта проблема исчезает.

Автомат сработал

Если выключение света в комнате произошло вместе со срабатыванием автомата, в первую очередь следует проверить патрон и целостность кабелей, подведенных к светильнику. Как это делается, было рассказано выше.

Повреждения ее случаются нечасто, но иногда происходят, к примеру, при установке декоративных деталей или монтаже подвесных потолков.

Порядок прозвонки электрической линии таков:

  • Отключить подведенный кабель и отвести его с помощью отвертки в сторону.
  • Вывернуть лампочку накаливания из патрона.
  • Поставить мультиметр в режим прозвонки. Одним из щупов дотронуться до нулевой жилы, а вторым – до конца отсоединенного провода. Звуковой сигнал тестера при этом оповестит о закорачивании электропроводки.

  • Убедившись, что имеет место короткое замыкание, нужно найти, а затем вскрыть соединительную коробку и отсоединить друг от друга имеющиеся в ней проводники.
  • Проверить на КЗ все группы кабелей. Чтобы определить замкнутый участок, нужно сначала прозвонить тестером цепи, расположенные на квартирном электрощите. Раздавшийся при этом сигнал будет свидетельствовать о неисправности проводника, ведущего от щитка к распределительной коробке. Если он в порядке, то диагностика продолжается до тех пор, пока не будет обнаружен поврежденный кабель.

Пример поиска обрыва провода на видео:

Из этого материала вы узнали, как прозвонить проводку для обнаружения неисправностей с помощью мультиметра. Процедура эта достаточно несложна, но при ее проведении, как и во время любых других электромонтажных работ, следует неукоснительно соблюдать технику безопасности.

Меры безопасности

Важно помнить, что прозвонка — это работа с электричеством

Поэтому нужно соблюдать осторожность при данной процедуре. Правила следующие:

Правила следующие:

  • Использовать крокодилы, которые повышают надежность контакта.
  • Отключить цепь от электросети перед тем, как производить прозвонку, при этом удалить нужно даже батарейки.
  • Не допускать прикосновения руками к участкам кабеля (провода).

Вам это будет интересно Особенности профессии КИПиА


Нельзя касаться руками проводов

Есть ряд наиболее часто допускаемых ошибок:

  • Неправильная установка режимов измерения на приборе.
  • Некорректное подключение щупов.
  • Несоответствие напряжения требуемым параметрам.
  • Путаница со шкалами приборов.

Важно вовремя устранить неисправность Прозвонка кабелей и проводов является неотъемлемым этапом проведения электромонтажных работ. У этой процедуры двоякая цель: либо проверить провод (кабель) на отсутствие каких-либо проблем, либо определить место пробоя

Существует достаточно большое количество способов произвести прозвонку. Для этого можно использовать профессиональные приборы (тестер и мультиметр). Также возможно ее проведение при помощи подручных средств. При этом важно помнить, что прозвонка подразумевает под собой работу с электричеством. Это накладывает необходимость соблюдения достаточно строгих правил техники безопасности. Если такие правила четко соблюдаются, то вероятность травм минимальна. Сама же прозвонка позволит минимизировать риск повреждения оборудования, которое зачастую бывает очень дорогостоящим.

Самодельная бесконтактная прозвонка

Ниже показа схема простого бесконтактного детектора обрыва, она может быть собрана в течение одного вечера. Учитывая небольшое количество деталей, можно не утруждать себя изготовлением печатной платы, а применить навесной монтаж.

Схема детектора

Перечень необходимых радиодеталей:

  • переменное сопротивление R1 – 100 кОм;
  • резистор R2 – от 4 до 8 МОм;
  • конденсаторы электролитического типа: C1 и С3 – 220 мкФ, С2 – 33 мкФ;
  • конденсатор керамического типа с емкостью 0,1 мкФ;
  • D1 – микросхема LAG 665 (желательно в корпусе DIP);
  • SP – обычный наушник от телефонной гарнитуры.

Схема может питаться от источника с напряжением от 2 до 5 вольт.

Щуп (Р) изготовлен на базе обычной спицы из колеса велосипеда.

Щуп для самодельного детектора обрыва

Правильно собранная бесконтактная прозвонка кабеля не требует настройки.

Видео: Прозвонка кабеля своими руками. Как выполняется прозвонка проводов с помощью лампочки и батарейки

Если посчитать стоимость всех необходимых деталей, нетрудно убедиться, что полученный результат будет на порядок меньше , чем стоимость услуг по обнаружению обрыва проводки, указанных в строительных сметах.

Соблюдение техники безопасности и правил работы с мультиметром

Прозванивать электрические провода и работать с мультиметром необходимо, следуя правилам безопасности:

  1. Тестирование элементов, отсоединенных от цепи, для предотвращения их влияния на схему.
  2. Обесточить цепь, отключив автоматы питания в распредщите.
  3. Разрядить конденсаторы, закоротив их, для предотвращения искажения данных.
  4. Учитывать искажение результатов от диодов сети.
  5. Утечки тока при касании руками к проводам и кончику зонда приведут к неправильным результатам.
  6. Использовать на концах измерителей наконечники-крокодилы для надежности контактов.

Основные правила, которые необходимо соблюдать при работе с мультиметром:

  • лучшим методом будет использование так называемых крокодилов, которые упростят работу. Они сделают контакт прочнее и не занимают руки во время работы;
  • перед прозвонкой цепи ее нужно отключить от сети. Необходимо убрать из цепи даже простые батарейки, а если есть конденсаторы, то их нужно замкнуть, таким образом разрядив. Если пропустить этот нюанс, то прибор испортится;
  • в процессе проверки длинного провода запрещено касаться руками к оголенным местам, так как показатели могут дать погрешность.

Токоизмерительные клещи

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Если автоматы не сработали

Прозваниваем выключатель. При включенном выключателе должен быть звуковой сигнал, при выключенном — тишина и «1» на индикаторе.

  1. Убедиться в наличии напряжения на входе и выходе автомата. Если оно есть, можно переходить к дальнейшей проверке.
  2. Подготовить прибор к работе и проверить его исправность закорачиванием измерительных концов.
  3. Выкрутить из патрона лампу.
  4. Одним из измерительных щупов коснуться цоколя (металлической части лампы с резьбой), а вторым – центрального контакта лампы (изолированного центра торцевой части цоколя).
  5. Звуковой сигнал и показания прибора, которые отличны от 0 или 1, означают, что лампа исправна. Если неисправна, нужно её заменить, что и станет решением проблемы.
  6. Проверяем на исправность патрон. Для этого нужно разобрать светильник, убедиться в целостности подведенных проводов, контактов. Если всё в порядке, то причина поломки не в патроне. При обнаружении неисправностей их нужно устранить. Лампу пока вкручивать нельзя.
  7. Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую накладку, откручиваем винты и достаём его из монтажной коробки. Осматриваем оборудование на предмет появления нагара, проверяем затяжку креплений. Если всё исправно, нужно измерительные концы тестера установить на контакты выключателя. Появление звукового сигнала при прозвонке во включенном положении будет свидетельствовать о том, что оборудование исправно. Провода при этом можно не отсоединять.

В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.

Если автомат сработал

Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.

Прозвонка проводки в этом случае выполняется следующим образом.

  1. С помощью отвёртки отключаем подведенный проводник (при правильно выполненном монтаже он находится снизу) и отводим его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под автоматами.
  2. Выкручиваем из патрона лампу накаливания. При помощи готового к работе тестера проверяем линию, подключаясь одним из измерительных щупов к «нулю», а другим – к отсоединённому проводнику. Если прибор подаёт звуковой сигнал, значит, проводка закорочена.
  3. В этом случае в комнате под потолком вверху над выключателем находим и вскрываем соединительную коробку. Рассоединяем провода.
  4. Проверяем все группы проводов на наличие в них короткого замыкания.
    Для определения участка цепи, в котором имеется короткое замыкание, снова проверяем мультиметром цепи на квартирном щитке. Если сигнал прозвучит, значит, ремонту подлежит именно провод, проложенный от щита до коробки в комнате. В противном случае, поиски нужно будет продолжить до получения результата.

В каких случаях проводится прозвонка проводов?

Ответить на данный вопрос можно несколькими словами — при обрыве токопроводящей жилы или нарушении целостности ее изоляции.

Уточним данный ответ и рассмотрим типичные ситуации:

  • Допустим, перестала работать розетка или выключатель. После того, как убедились, что дело не в соединениях (в том числе и в распределительной коробке) и не лампочке (светильнике), целесообразно прозвонить провода на данном участке. Если целостность проводки будет нарушена, мультиметр просигнализирует об этом.
  • Развивая первый пример, можно отметить, что подобные ситуации не редкость при ремонтных работах (сверление отверстий) и коротких замыканий по причине ветхости проводки, перегрузок сети.
  • Нетипичное, но довольно действенное применение прозвонки мультиметром — определение нужных жил на больших участках проводки. Этот способ уместен, когда цветовая маркировка проводов не позволяет точно определить нужный проводник.
  • Также, в быту прозвонка позволяет определить целостность электроприборов (лампа, утюг, выключатель, предохранитель). А если вы хорошо разбираетесь в электронике, то при пайке, ремонте печатных плат и иных приборов прозвонка схем является обязательным этапом.

Тестовые наборы для сетей связи

Эти наборы предназначены для обслуживания абонентских телефонных линий. Большинство из них (все кроме CTS 132J и TP500/TG600) имеют повышенное напряжение для организации канала связи по отключенной от АТС линии. Это позволяет организовать канал связи при помощи одного генератора и 2-х тестовых трубок.

Greenlee 702K Greenlee 711K Greenlee CTS 132J Greenlee 901K Greenlee DataMate (ADSL) Greenlee TP500/TG600

Идентификация жил в многопарном кабеле
Отбор кабелей из пучка
Определение полярности телефонной линии
Тестирование целостности проводки
Оценка сопротивления шлейфа и изоляции
Подача разговорного напряжения для организации канала связи по отключенной линии
Трассировка кабеля в стене и за фальш потолком
Трассировка кабеля в грунте
Локализация повреждений: перепутанные пары, короткое замыкание, обрыв
Выходная мощность генератора +8 дБм +8 дБм +13 дБм +9 дБм +9 дБм +13 дБм
Фильтр помех от сети переменного тока, 50 Гц и избирательный фильтр Да / 984 Гц
Подключение через разделительный конденсатор

/ (Совместимость с ADSL)

Разъем для подключения гарнитуры
Крокодилы с игольчатой площадкой
Подсветка рабочего пространства
Влагозащищенность/Ударопрочность

Большинство из представленных в таблице наборов (все, кроме 702K и 711K) используют синусоидальный тональный сигнал, разнесенный по частоте с ADSL системами. Этот сигнал подается через разделительный конденсатор и минимизирует наводки на соседние кабели и пары, что позволяет работать с ADSL линиями не влияя на передачу информации в цифровом канале. А CTS 132J дополнительно к индукционному приемнику использует еще и емкостную антенну, благодаря чему может трассировать и искать повреждения даже в подземных кабелях.

Набор 901K включает в состав индуктивный щуп с тремя режимами работы:

  • широкополосный;
  • с использованием фильтра 50 Гц. (был описан выше);
  • избирательный фильтр. В этом режиме щуп принимает только сигнал частотой 984 Гц, что повышает удобство при работе в помещениях с повышенным уровнем электромагнитных помех (серверные, ЦОД, АТС).

Настройка и подготовка мультиметра

Для правильной работы с мультиметром нужно его настроить. Это значит, что нужно выбрать величину, предполагаемую к измерению, и предел ее функционирования, то есть то значение, за которое она не будет выходить.

Символы на лицевой панели измерителя

Мультиметром можно производить проверку различных электротехнических величин: силы тока, напряжения, сопротивления, частоты. Также с его помощью производится тестирование работоспособности различных радиоэлементов: резисторов, конденсаторов, диодов и транзисторов. Сама часть слова «мульти» подразумевает наличие нескольких типов измерений. Для выбора этих типов на передней панели тестера предусмотрена ручка, поворотом которой можно выбрать необходимую величину.

В большинстве случаев символы, изображенные на корпусе мультиметра, изображают принятые в физике обозначения электротехнических величин либо условно-графические обозначения радиоэлементов, предполагаемых к тесту. На лицевой панели можно встретить такие символы:

  • U — символ напряжения;
  • В — обозначает вольты, это тоже мера напряжения;
  • I — это ток, при установке ручки на это обозначение будет измерена сила тока;
  • А — амперы, мера силы тока;
  • Ω, R — символ сопротивления;
  • Ом — мера сопротивления, Омы;
  • -| |- — таким значком указывается конденсатор, мультиметр измерит его емкость;
  • Диоды и транзисторы тоже маркируются на корпусе тестера своими условно-графическими обозначениями.

Но не только измеряемые величины обозначены на лицевой панели тестера: отверстия для подключения щупов тоже имеют свои обозначения. Одно из гнезд измерителя будет всегда занято черным щупом. Это общее отверстие, оно обычно промаркировано надписью COM, что значит «общий». Кроме него, у мультиметра есть два или три рабочих отверстия, предназначенные соответственно для измерения напряжения, малого тока и большого тока.

Гнездо, отмеченное знаком U, Ω, Hz предназначено для замеров сопротивления, напряжения и частоты, а также для теста различных радиоэлементов. Сюда же нужно устанавливать щуп для прозвонки проводов и кабелей на обрыв.

https://youtube.com/watch?v=DU1hvRCR2Rw

Отверстие с надписью мА (mA) используется для проверки малых токов (до 1 ампера), а с надписью А (10 А) нужно для измерения высокого ампеража.

Пределы измеряемых величин

Кроме обозначений величин проверяемых параметров, на лицевую панель мультиметра нанесены обозначения пределов измерений. В более совершенной аппаратуре этих надписей нет, так как электроника тестера сама выбирает предел, исходя из подаваемого ей на вход сигнала. Однако большинство мультиметров предполагает ручную настройку пределов измерений.

Обычно пределы заданы числами, кратными 2: 2, 20, 200… Таким образом, при выборе предела следует руководствоваться правилом: выбирать ограничение выше измеряемого, но одного порядка. Например, для измерения напряжения в домашней электросети (в розетке) нужно выбрать режим измерения переменного напряжения и предел измерения 2000 вольт. А для прозвонки проводов мультиметром нужно выбрать режим сопротивления и минимальный предел измерений 2 Ом. Однако для длинных кабелей требуется больший предел измерений — 20 Ом. Дополнительно можно включить кнопкой звуковой сигнал, который подается при возникновении короткого замыкания (наличия цепи).

Подключение тестера

Для проверки параметров электроцепей и прозвонки мультиметром проводов и кабелей необходимо правильно подключить измеритель в тестируемую цепь. При проверке на целостность цепи проверяется необходимый участок, заключенный между выводами измерителя. Поэтому тестер подключается к выводам цепи. Если измеряется напряжение, мультиметр нужно подключить параллельно участку, на котором проверяется напряжение.

При измерении тока мультиметр нужно подключить последовательно в разрыв тестируемой цепи, например, между выводом источника питания и клеммой нагрузки.

Специальные приборы

На профессиональном уровне для прозвонки применяются два инструмента: тестер и мультиметр.

Первый являет собой многофункциональный прибор, который в том числе можно использовать для прозванивания кабелей и проводов.

Алгоритм использования классического стрелочного тестера:

  • переключатель ставится на значение 1 кОм;
  • включается предохранитель;
  • производится нажатие кнопок измерения при условиях обратного и переменного тока;
  • щупы подсоединяются к центральной и правой клемме, это позволит измерить сопротивление;
  • щупы замыкаются между собой.

Стрелка должна сместиться в правую сторону.

Достоинство тестера — его надежность. Недостатки:

  • сложность управления;
  • крупный размер;
  • наличие погрешности в работе при разряженной батарее.

К сведению. На деле тестер — прибор, направленный на точные измерения. При прозвонке проводов же он является индикативным прибором.

Мультиметр — наиболее часто использующийся прибор. Он есть у каждого электрика. На рынке представлено множество его модификаций. Принцип их работы един. Различны могут быть некоторые параметры, например:

  • расположение органов управления и контроля;
  • диапазон измерений.

Работа с мультиметром похожа на пользование тестером. Необходимо установить переключатель в положение «Прозвонка». Соответствующее положение обозначается с помощью знака диоида или зуммера.

Если проводник цел, прибор издает звуковой сигнал. На некоторых моделях звуковой сигнал заменяется особым индикатором.

Недостаток мультиметра заключается в том, что звуковой сигнал появляется с некоторой задержкой во времени. Так щуп нужно держать зафиксированным на проводе как минимум 2 секунды.

К сведению. Предпочтение стоит отдавать щупам, стержни которых позолочены. Они не окисляются в отличие от тех, что сделаны из стали.

Для успешной прозвонкивполне достаточно самого дешевого мультиметра.

Как правильно прозвонить проводку?

Чаще всего электропроводку прозванивают при помощи мультиметра. Мультиметр — это специальный прибор, который предназначен для регистрации разных параметров электрического соединения, например, силы тока или сопротивления.

Поскольку простой мультиметр стоит совсем недорого, то найдите ему место в своих инструментах, ведь он еще не раз может вам пригодится.

Мультиметр, который установлен в режим прозвонки, поможет вам во многих ситуациях. С помощью мультиметра можно без проблем проверить есть ли контакт, работу выключателя или розетки, а также целостность всей проводки. Кроме этого, этот прибор поможет вам разобраться в том, какой провод куда идет (это частая проблема в квартирах).

Мультиметры бывают двух видов:

Но работают они по одному принципу.

Как проверить целостность проводки в квартире

Для примера мы возьмем среднестатистическую новую квартиру, у которой разводка сделана качественно, со всеми стандартами. Это обозначает, что все кабели для света и для питания розеток были выведены отдельно. Каждый кабель отдельно подведен к щитку через свой автомат.

В том случае, если в помещении погас свет, нужно сразу проверить, исправна ли лампа. Перед этим нужно выключить питание комнаты или же всей квартиры. Для того чтобы проверить исправность лампочки накаливания, нам пригодится тестер.

В первую очередь нужно определить, сработали ли автоматы в щитке. Если нет, то неисправность заключается в лампочке, патроне или же в выключателе. Проводка в таком случае вряд ли повредилась. Если же автоматический выключатель отключил питание, то нужно прозвонить всю цепь, исключая выключатель в комнате.

Сроки замены электропроводки

После выработки электропроводкой сроков эксплуатации, необходима полная ее замена без проверки и обследований. Сроки проверки, замены или интервала между капитальными ремонтами устанавливаются ВСН 58-88(р) (ведомственными строительными нормами) и составляют:

  • для внутриквартирных сетей скрытой прокладки 40 лет;
  • для открытой 25 лет;
  • для магистральной проводки между квартирами и вводно-распределительными устройствами 20 лет;
  • для производственно-технических помещений и освещения мест коллективного пользования 10 лет.

Проверку электропроводки в квартире или частном доме, несмотря на кажущуюся сложность, при наличии необходимых знаний и минимального набора инструментов можно выполнить самостоятельно, без приглашения квалифицированного электрика.

Настройка и подготовка мультиметра

Для правильной работы с мультиметром нужно его настроить. Это значит, что нужно выбрать величину, предполагаемую к измерению, и предел ее функционирования, то есть то значение, за которое она не будет выходить.

Символы на лицевой панели измерителя

Мультиметром можно производить проверку различных электротехнических величин: силы тока, напряжения, сопротивления, частоты. Также с его помощью производится тестирование работоспособности различных радиоэлементов: резисторов, конденсаторов, диодов и транзисторов. Сама часть слова «мульти» подразумевает наличие нескольких типов измерений. Для выбора этих типов на передней панели тестера предусмотрена ручка, поворотом которой можно выбрать необходимую величину.

В большинстве случаев символы, изображенные на корпусе мультиметра, изображают принятые в физике обозначения электротехнических величин либо условно-графические обозначения радиоэлементов, предполагаемых к тесту. На лицевой панели можно встретить такие символы:

  • U — символ напряжения;
  • В — обозначает вольты, это тоже мера напряжения;
  • I — это ток, при установке ручки на это обозначение будет измерена сила тока;
  • А — амперы, мера силы тока;
  • Ω, R — символ сопротивления;
  • Ом — мера сопротивления, Омы;
  • -| |- — таким значком указывается конденсатор, мультиметр измерит его емкость;
  • Диоды и транзисторы тоже маркируются на корпусе тестера своими условно-графическими обозначениями.

Но не только измеряемые величины обозначены на лицевой панели тестера: отверстия для подключения щупов тоже имеют свои обозначения. Одно из гнезд измерителя будет всегда занято черным щупом. Это общее отверстие, оно обычно промаркировано надписью COM, что значит «общий». Кроме него, у мультиметра есть два или три рабочих отверстия, предназначенные соответственно для измерения напряжения, малого тока и большого тока.

Гнездо, отмеченное знаком U, Ω, Hz предназначено для замеров сопротивления, напряжения и частоты, а также для теста различных радиоэлементов. Сюда же нужно устанавливать щуп для прозвонки проводов и кабелей на обрыв.

Отверстие с надписью мА (mA) используется для проверки малых токов (до 1 ампера), а с надписью А (10 А) нужно для измерения высокого ампеража.

Пределы измеряемых величин

Кроме обозначений величин проверяемых параметров, на лицевую панель мультиметра нанесены обозначения пределов измерений. В более совершенной аппаратуре этих надписей нет, так как электроника тестера сама выбирает предел, исходя из подаваемого ей на вход сигнала. Однако большинство мультиметров предполагает ручную настройку пределов измерений.

Читать также: Температура плавления бронзы в градусах

Обычно пределы заданы числами, кратными 2: 2, 20, 200… Таким образом, при выборе предела следует руководствоваться правилом: выбирать ограничение выше измеряемого, но одного порядка. Например, для измерения напряжения в домашней электросети (в розетке) нужно выбрать режим измерения переменного напряжения и предел измерения 2000 вольт. А для прозвонки проводов мультиметром нужно выбрать режим сопротивления и минимальный предел измерений 2 Ом. Однако для длинных кабелей требуется больший предел измерений — 20 Ом. Дополнительно можно включить кнопкой звуковой сигнал, который подается при возникновении короткого замыкания (наличия цепи).

Подключение тестера

Для проверки параметров электроцепей и прозвонки мультиметром проводов и кабелей необходимо правильно подключить измеритель в тестируемую цепь. При проверке на целостность цепи проверяется необходимый участок, заключенный между выводами измерителя. Поэтому тестер подключается к выводам цепи. Если измеряется напряжение, мультиметр нужно подключить параллельно участку, на котором проверяется напряжение.

При измерении тока мультиметр нужно подключить последовательно в разрыв тестируемой цепи, например, между выводом источника питания и клеммой нагрузки.
