Замена тэна в бойлере

Оглавление

Назначение и разновидность

Для любого водонагревательного изделия ТЭНы являются основной деталью. Работают они от электрической сети, поэтому конструкторы используют их при разработке различных электронагревательных приборов от обычного чайника до автоматизированных бойлеров большой емкости.

ТЭН для водонагревателя конструктивно представляет собой герметически запаянную медную трубку со спиралью из нихрома внутри, которая расположена обычно в нижней части изделия или в исключительных случаях — сбоку. Нижнее расположение более приемлемо, потому что обеспечивает равномерный нагрев всего объема воды.

В зависимости от конструкции нагреватели подразделяются на «сухие» и «мокрые». Первые так называются из-за того, что не имеют контакта с водой — их корпус скрывает герметическая колба. Водонагреватели с сухим тэном используются для современных моделей. Производители считают такую конструкцию более долговечной, так как корпус нагревательного элемента не подвергается постоянному воздействию воды — отсутствие известковых отложений и накипи существенно продлевает срок эксплуатации ТЭН. Они не перегорят, если пользователь случайно включит бойлер без воды.

Тем не менее, самой распространенной моделью считаются мокрые или погруженные ТЭН. Некоторые пользователи считают, что это уже устаревшая модель и совершенно напрасно — они продолжают повсеместно эксплуатироваться в различных водонагревателях. Основным недостатком такого нагревателя считается склонность к частым поломкам из-за накипи и отложений, но по сравнению с сухим собратом их проще найти в продаже, легче заменить и они, естественно, дешевле.

Виды ТЭН, чем они различаются

Нагревательные элементы бывают разными

Если встаёт вопрос об их плановой замене, важно сделать правильный выбор

ТЭН бывают закрытыми (сухими) и открытыми (мокрыми).

Мокрые ТЭН и их особенности

Мокрые нагреватели находятся в непосредственном контакте с жидкостью в бачке и внешне похожи на те спирали, что мы чаще всего видим в электрических чайниках. При неисправности такой запчасти заменить её не сложно.

Мокрые ТЭН имеют разный принцип крепления: фланцевый или гаечный. Фланцевые, в свою очередь, делятся на штамповку и литьё

Не у всех деталей есть анодное гнездо, обратите на это внимание. Чаще всего его нет у деталей с гаечным креплением

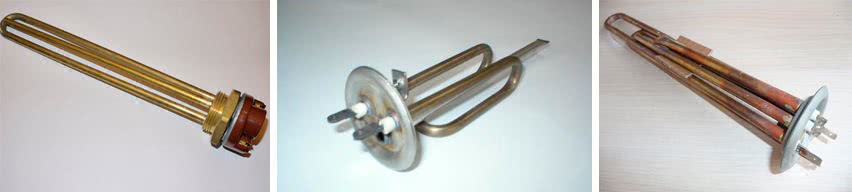

Различаются нагревательные элементы и своей формой. Они могут иметь разные изгибыФОТО: st15.stpulscen.ru

Открытые элементы мокрого типа хороши тем, что очень быстро нагревают воду. Сами детали стоят сравнительно недорого, так что их замена не нанесёт ущерба вашему семейному бюджету. Чтобы дополнительно защитить нагревательный элемент от коррозии, производители часто покрывают его эмалью на стекловидной основе. Эта же эмаль и препятствует образованию слоя накипи.

Если говорить о недостатках открытых ТЭН, то они считаются менее безопасными, чем сухие и больше подвержены наросту накипи. Шуба из осадка не позволяет воде быстро нагреваться и, в результате, прибор начинает потреблять лишнюю электроэнергию.

Закрытые или сухие ТЭН

Этот тип нагревателя расположен внутри керамического сосуда и исключает непосредственный контакт с водой. Поэтому ТЭН и называется сухим. Сам сосуд изготавливается из стеатита или силиката на основе магния.

Такие нагревательные элементы считаются самыми безопасными, так как не провоцируют короткого замыканияФОТО: i6.photo.2gis.com

Они очень просто заменяются и работают длительное время, экономично расходуя электроэнергию и не образуя на поверхности шубу накипи

И что немаловажно – такие детали ремонтопригодны

Но есть у сухих ТЭН и свои недостатки. Главный из них – они не универсальны. Под каждую конкретную модель водогрейки подходит только фирменный ТЭН.

Замена

Выполнив проверку и определив характер неисправности ТЭНа, при которой необходимо заменить деталь, следует приступать к выполнению поставленной задачи. Алгоритм ее выполнения заключается в нескольких последовательных шагах.

  • В первую очередь нужно отключить прибор от электричества.
  • Далее необходимо слить всю воду, которая имеется в емкости.
  • Затем следует снять водонагреватель с креплений, чтобы обеспечить максимально комфортные условия для ремонтных работ.
  • Чтобы получить доступ к нагревательному элементу, который расположен внутри бойлера, нужно открутить крепление нижней планки устройства. Прежде чем что-либо демонтировать, лучше сфотографировать исходное расположение проводки. Это облегчит сборку после замены вышедшей из строя детали.

  • Следующим шагом будет отсоединение всех имеющихся проводов, которые ведут к ТЭНу.
  • После этого деталь можно извлекать из емкости.
  • В некоторых случаях после очистки трубчатой детали от налета (при целостности корпуса) можно попробовать установить очищенный элемент обратно. Часто такие манипуляции помогают восстановить работу устройства.
  • Если описанный метод результатов не принес, необходимо провести монтаж нового ТЭНа.
  • После этого нужно провести сборку корпуса бака в обратном порядке.

Критерии выбора

Выбирая ТЭН для бойлера, необходимо отталкиваться от характеристик ранее установленного элемента.

Разновидности приборов


Материал бака и ТЭНа должен совпадать, поэтому чаще покупают детали из нержавейки Помимо типа ТЭНа по контакту с жидкостью, нужно учитывать массу других параметров:

Способ крепления – гаечный или фланцевый. Последний бывает литой или штампованный. Фланцевое крепление характерно для ТЭНов открытого типа;
Возможность установки анода – этот элемент предназначен для защиты металлических поверхностей от коррозии и накипи, благодаря чему общий срок службы бойлера увеличивается. Постепенно анод «тает», поэтому периодически нужно устанавливать новый. Если в основании ТЭНа предусмотрено отверстие для анода, то необходим новый нагреватель с таким же отверстием.
Форма зависит от вида накопительной емкости. Нагревательный элемент может быть прямым или гнутым. Выбирают аналогичный ранее установленному ТЭН, учитывая при этом не только форму, но и размер, а также угол изгиба.
Материал изготовления – внешняя поверхность ТЭНа может быть сделана из меди или нержавейки

Важно, чтобы материал бака и ТЭНа совпадал, иначе из-за разности потенциалов срок службы нагревательного элемента и самого бака сократится. Медный нагреватель закрытого типа может быть расположен внутри эмалированной стальной колбы, в таком случае о создании гальванической пары можно не беспокоиться.

Особенности и количество нагреваемой жидкости


ТЭН с магниевым анодом для жесткой воды Если вода жесткая, необходим ТЭН под анод, который частично избавит от проблемы накипи и позволит продлить срок службы бойлера. Мощность должна соответствовать объему нагреваемой жидкости. Рекомендуется приобретать деталь той же мощности, что и вышедшая из строя. Параметры нагревателя указаны в техническом паспорте устройства.

Условия эксплуатации

Мощность должна соответствовать возможностям электропроводки. Но это уже больше относится к выбору бойлера, а не ТЭНа, поскольку старый элемент заменяют на новый аналогичной мощности. Мощность бойлера в целом также влияет на скорость нагрева заданного объема воды. Если ТЭН маломощный, например на 1000 Вт, а емкость на 80 или даже 100 л, нагреваться до максимальной температуры вода будет очень долго, несколько часов,поэтому включать бойлер нужно заблаговременно. Такая мощность оптимальна для небольших бойлеров, максимум до 50 л.

Если планируется большой расход горячей воды, рекомендуется покупать модель с двумя ТЭНами. Они нагревают воду быстрее. В экономичном режиме будет работать один элемент, а второй подключится благодаря термостату, когда потребуется нагреть новую порцию холодной воды.

Основные виды ТЭНов

Именно на технические показатели ТЭН для водонагревателя обращают внимание в первую очередь, когда хотят приобрести прибор для электрического нагрева воды. Сам ТЕН — медная или из нержавеющей стали трубка, прямая или изогнутая, заполненная веществом, у которого высокий показатель теплопроводности

В качетве наполнителя используют оксид магния или кварцевый песок. Внутри трубки и наполнителя вмонтирована нихромовая спираль/нить. Вся конструкция на концах имеет фланцы. Этот элемент бывает двух типов:

  • погружной или «мокрый», который непосредственно контактирует с водой;
  • сухой, имеющий защиту в виде стеатитовой колбы.


Первый тип нагревает только своей поверхностью и стоимость его небольшая. Такие ТЭНы быстро покрываются накипью и выходят из строя. Сухие ТЭНы для водонагревателей стоят дороже, но имеют лучшие эксплуатационные показатели:

  • нет прямого контакта с водой, что повышает электробезопасность;
  • большая площадь теплоотдачи, так как греется колба, позволяющая более быстро греть жидкость;
  • меньшее количество накипи в баке;
  • сключает возникновение воздушных пробок;
  • простота смены в случае поломки.

Обзор трубчатых нагревательных элементов (ТЭН)

Основным источником энергии для подавляющего большинства современных бытовых и промышленных установок, работа которых связана с прогревом различных видов веществ, является электричество

В свою очередь, функционирование таких устройств во многом зависит от одной не очень большой, но важной детали – трубчатого электронагревателя

Современный электронагревательный прибор трубчатого типа представляет собой спираль из нихрома, заключенную в металлическую оболочку, покрытую изоляционным материалом. На концы спирали крепятся специальные контактные стержни, служащие для подключения к источнику питания. В качестве дополнительных опций ТЭНы оснащают термостатами и предохранительными блоками. Принцип действия основывается на общеизвестном законе физики о преобразовании одного вида энергии в другой: благодаря ТЭНам бойлер преобразовывает электрическую энергию в тепловую.

Разновидности и сфера применения приборов

Сейчас выпускается очень много разных типов трубчатых электронагревателей. Не менее разнообразна и сфера их применения: от стиральных машин до промышленных бойлеров. Делая обзор трубчатых нагревательных элементов, можно выделить несколько основных разновидностей:

1. ТЭН с оребрением (ТЭНР) представляет собой изделие круглого сечения с 2 выведенными концами. К его поверхности плотно прилегает оребрение, изготовленное из стальной гофрированной ленты, навитой на оболочку по спирали. Трубчатые оребренные электронагреватели применяются в основном для подогрева воздуха в промышленных или бытовых конвекторах, калориферах и тепловых пушках. Значительно реже их используют для жидкостей. Описание воздушного ТЭНа такого типа говорит о том, что благодаря большей площади поверхности, ваттная нагрузка уменьшается почти в 2,5 раза. Примером данного ТЭНа является ВКС-Терм 45А13-60А13.

2. Патронный ТЭН (ТЭНП) – состоит из нихромовой спирали, заключенной в трубку из нержавеющей стали, заполненной электроизоляционным наполнителем. Контактные выводы в виде стержней или гибких проводов в термостойкой изоляции, расположены с одной стороны нагревателя. Такой тип наиболее распространен. Он используется в бытовых установках для разогрева литейных и пресс-форм, термоплит, масла, жира, воды. Отличается надежностью, экономичным потреблением электроэнергии и долговечностью. Однако стоимость его высока. Например, купить водяной патронный ТЭН-76-3-10/3.0 j 220 можно за 590-615 руб/шт.

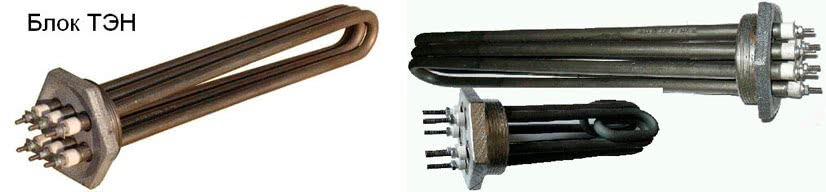

3. Блоки ТЭН (ТЭНБ) представляют собой конструкцию из одного или нескольких нагревателей, закрепленных на одном фланце с помощью сварки или пайки. Масло, различные виды жидкостей, в том числе и с агрессивной средой, – чаще всего их подогрев производится посредством ТЭНов блочного типа. По этой причине приборы востребованы в парогенераторах, бойлерах, котлах.

Масляный блочный ТЭН обладает повышенной мощностью, за счет чего может значительно сократить время разогрева вещества. Однако в результате этого возрастают энергозатраты, что отражается на увеличении количества потребляемого электричества. Приборы для нагрева водной среды в бытовых установках, как правило, оснащаются автоматическими регуляторами температуры, которые значительно упрощают работу с ними. Например, ТЭН 1200 Вт с термостатом 220 в, используемый в бойлерах Ariston, в состоянии нагреть до 150 л воды за 60-90 минут и поддерживать ее при температуре +45 ºС в течение 7-8 часов.

4. Для использования в агрессивной среде (кислотные, щелочные растворы) изготавливают ТЭНы из фторопласта. Такие изделия обладают хорошей химической устойчивостью, адгезией, пластичностью и совершенно исключают возможность короткого замыкания. Цена электронагревателя из такого материала достаточно высока и составляет 600 — 3 000 руб/шт.

Общим недостатком описанных типов трубчатых нагревателей являются их большая металлоемкость, высокая стоимость и то, что они не подлежат ремонту.

Описание моделей, их характеристики и стоимость

Виды ТЭНов по принципу работы

Особенности открытых и закрытых нагревательных элементов понятны из названия. Первые не защищены от воды, вторые закрыты колбой. По-другому их называют мокрыми и сухими. Принцип их работы следует рассмотреть подробнее.

Мокрые

ТЭНы мокрого типа – трубчатые, непосредственно контактируют с водой и нагревают воду своей поверхностью. Срок их службы зависит от качества воды, ее жесткости, процентного содержания солей. Из-за воздействия этих факторов металл коррозирует, а на поверхности образуется известковый налет. Посредством установки магниевого анода процесс можно замедлить, поскольку элемент притягивает соли. Также для защиты водонагревательных трубок используют стекловидную эмаль.

Сухие

Сухой ТЭН представляет собой нагреватель, который помещен в колбу, заполненную вторым слоем керамической засыпки (первый слой заполняет пространство между нихромовой спиралью и трубкой, в которую она помещена). Водонепроницаемую оболочку делают из магниевого силиката или стеатита. Стеатит быстро нагревается и медленно остывает, имеет повышенную прочность и высокую термоустойчивость. Плюсов использования сухого ТЭНа в водонагревателе больше, чем минусов, и в частности для замены такого ТЭНа не нужно сливать из бойлера воду.


Защитная колба на сухом тэне предотвращает контакт с водой


Мокрый тэн — для защиты имеется анод

Трудный выбор

Перед пользователями при покупке водонагревателя возникает естественный вопрос, какого типа нагревательный элемент будет лучше для бойлера. Для этого надо, как минимум, ознакомиться с их эксплуатационными характеристиками.

Стандартная установка всех нагревателей в изделиях — фланцевого типа. Таким образом достигается полный контакт с нагреваемой жидкостью, но на корпусе при работе появляются отложения и продукты коррозии. существенно замедляющие эффект теплоотдачи.

Процесс нагревания со временем эксплуатации увеличивается, что приводит к увеличению расхода электроэнергии. Конструкторы разных производителей применяют различные доработки, которые замедляют возникновение отложений и накипи, но мокрым ТЭН свойственно быстро выходить из строя, да и техническое обслуживание их довольно сложное.

Сухие нагреватели имеют более долгий срок службы из-за того, что их корпус практически никогда не контактирует с нагреваемой водой. Внутренняя часть емкости бака, как и фланцы крепления нагревателей, покрывается специальными эмалями на основе титана или стеклофарфора — такая защита от коррозии предотвращает возникновение отложений и накипи.

При долгой работе термонагреватели мокрого типа обрастают накипью, что может привести к пробою, и пользователь получит удар электрическим током через корпус изделия. У сухого варианта такая негативная возможность устранена, потому что между жидкостью и корпусом нагревателя установлена керамическая колба, являющаяся диэлектриком. Кроме этого, такой вариант полностью исключает перегрев корпуса нагревателя, сервисное обслуживание сокращается до минимума, но не исключается периодическая замена, хотя и во много раз реже.

Многие производители наладили выпуск водонагревателей большого литража с применением сразу двух видов ТЭН, что способствует высокой надежности и увеличению срока службы.

Статистические данные подтверждают, что закрытые нагревательные элементы эксплуатируются в три раза дольше, чем их открытые собратья — мокрые служат не более 5-ти, а сухие не менее 15 лет. Стоимость открытых нагревателей гораздо ниже, они практичнее при ремонте, но, если вы не планируете техническое обслуживание своего водонагревателя, то лучше сделать выбор в пользу сухого варианта.

Популярные производители

Каждый производитель бойлеров выпускает ТЭНы только для своего оборудования

Следует выбирать ТЭН от проверенного производителя. Это не тот элемент, на котором нужно экономить. К лучшим фирмам относятся:

  • Термекс (Thermex). Выпускает бойлеры почти 50 лет. Этот производитель изготавливает ТЭНы из меди и нержавейки. Они надежно защищены, поэтому отличаются продолжительным сроком службы. На рынке Термекс зарекомендовал себя как производитель бойлеров наибольшего объема, поэтому в ассортименте можно встретить мощные электронагреватели.
  • Аристон. Нагревательные элементы от итальянского производителя изготовлены из сплава, содержащего медь, и снабжены хромоникелевой трубкой. Фланец выполнен из латуни, благодаря чему увеличивается теплоотдача. Они хорошо защищены от накипи, легко устанавливаются. И при этом стоят относительно недорого. Аристон предлагает водонагревательные ТЭНы с резьбой и терморегулятором от 1,2 до 4,5 кВт.
  • Электролюкс. Можно подобрать ТЭН от этого производителя практически для любой модели нагревателя. При этом они гарантированно прослужат долго, поскольку особенно устойчивы к накипи и не требовательны к качеству воды. Водонагреватель с ТЭНом от Электролюкс не требует частого обслуживания. В некоторые устройства этого производителя устанавливают два закрытых нагревательных ТЭНа, поэтому удается увеличить скорость нагрева жидкости.
  • Тимберк. Еще один производитель, который предлагает свою продукцию по доступной цене. В ассортименте встречаются ТЭНы, рассчитанные на бойлеры 80 и более литров воды. Они хорошо защищены от коррозии и воздействия других разрушающих факторов.
  • Известна также фирма Атлантика (Atlantic). Она выпускает широкий ассортимент качественных и надежных нагревательных элементов для бойлеров, среди них медные водонагревательные ТЭНы, сухие стеатитовые и другие, подходящие для вертикальной и горизонтальной установки.

Каждый производитель выпускает электронагреватели, рассчитанные на установку в бойлеры собственного производства. Однако можно найти и универсальные нагревательные ТЭНы. Они менее популярны ввиду сомнительного качества, но их использование возможно.

Как проверить ТЭН (видео)

Бойлер Термекс

Трубка для нагревателейделается из меди и нержавеющей стали. Сухие элементы имеют керамическое покрытие, увеличивающее срок их службы. Максимальный нагрев составляет 75оС. Все модели оснащены термостатом, а на некоторых устанавливается наружный терморегулятор.

Инструкция по проведению ремонтных работ:

  • перекрыть на стояке подачу холодного водоснабжения;
  • слить воду из водонагревательного бака, открыв кран на горячую воду и повернув рычаг на предохранительном клапане;
  • закрыть краны и отсоединить подводку к бойлерным патрубкам;
  • демонтировать бойлер;
  • открутить крепежные элементы и снять защитную крышку;
  • отсоединить контактные клеммы, расположенные на ТЭНе и термостате;
  • открутить винты на креплении прижимного фланца и снять его;
  • демонтировать термостат и ТЭН.

Бойлер Аристон

При производстве итальянских водонагревателей Ariston применяются медные сплавы и хромоникелевая спираль. Гнутый элемент устанавливается на латунном фланце, повышающем теплоотдачу. Терморегулятор позволяет настраивать оптимальный уровень температуры, но не выше 85оС градусов. После достижения необходимых температурных показателей, происходит автоматическое отключение, а после падение уровня температуры на 5оС бойлер начинает нагрев.

Чтобы снять и заменить ТЭН необходимо отвернуть гайку и демонтировать планку, после чего протолкнуть фланец и водонагревательный элемент внутрь бака. Демонтировать и заменять ТЭН нужно в наклонном положении, просунув фланец в горловую часть. После замены, сборка осуществляется в обратном порядке.

Особенности конструкции

Стандартная конструкция мокрого нагревателя состоит из таких элементов:

  • пустотелые изогнутые разными способами медные или нержавеющие трубки;
  • внутри находится спираль из нихромовой нити;
  • изолятором служит теплопроводное вещество — кварцевый песок или оксид магния.

Сухой или закрытый ТЭН для бойлера отличается наличием изолирующей колбы из керамики повышенной прочности. Иногда ее корпус делают из магниевого силиката или неорганического стеатита, но только не из металла. Нагревание происходит через эту защитную колбу, а сам трубчатый элемент с водной средой не контактирует, поэтому и служит долго.

Если рассуждать, какие же из видов ТЭН лучше, то надо сразу отметить, что имеются весьма существенные отличия в мощности и по конфигурации — для мокрых элементов существуют различия по применяемому креплению, формам изгиба и материалов для изготовления корпуса. Тип бака, используемого в бойлере, определяет форму нагревателя — по этой характеристике электронагреватель может изготавливаться прямого вида или согнутого, в различных направлениях. В основном корпусе ТЭН мокрого вида делают из меди и нержавеющей стали. Сухой ТЭН для установки в бойлер изготавливается в виде прямого стержня разной длины и диаметра — это зависит от объема бака, корпус делают из нержавеющей стали, а стеатитовое покрытие изготавливается конкретно для каждой модели.

Накипь и очистка ТЭНа

Накипь образуется в первую очередь при наличии жесткой воды. Всего 1мм накипи дает 75% дополнительной теплоизоляции. Таким образом, ТЭН под столь большим слоем солей начинает элементарно перегреваться.

Первым признаком образования накипи служит отчетливый шум в виде шипения или посвистывания.

Разбираете бойлер, как будет показано ниже, и приступаете к чистке. Ее можно проделать двумя способами:

обычным ножиком или металлической щеткой

если накипь очень твердая, то при помощи лимонной кислоты или спец.средств

Отрезаете горловину пластиковой бутылки 1,5л и разводите в ней раствор:

теплая вода 60 градусов

7 чайных ложек лимонной кислоты

Замачиваете в нем на ночь тэн. После чего, утром счищаете все лишнее. Результат порой просто поражает воображение.

Прочистка

Поскольку в большую часть квартир и домов, где используются водонагревательные баки, поступает жесткая вода из центрального водопровода, на ТЭНах мокрого типа со временем образуется налет и накипь. Подобные новообразования частично блокируют проводимость тепла либо вообще ее исключают. Элементы горят, но не нагревают жидкость в баке.

Если вовремя не отреагировать на подобные тревожные сигналы, то небольшая корка может достичь больших размеров. Кроме того, она постепенно разрастется на всю поверхность нагревательной детали.

Главная угроза, которую несет налет, заключается в том, что он способен полностью загерметизировать ТЭН. В ходе работы с такой корочкой он будет еще больше нагреваться. В результате либо аппарат перегорит, либо сработает защитное реле, а водонагреватель отключится.

Периодическая чистка сэкономит денежные средства и продлит срок службы детали. Чтобы решить подобную проблему, можно воспользоваться одним из вариантов очистки:

  • механической чисткой элемента;
  • химическим способом очищения.

В первом случае работы нужно проводить с влажной деталью, поскольку это облегчит процесс снятия накипи. В ходе механической чистки используется жесткая железная щетка либо нож. Счищая налет, необходимо соблюдать все меры безопасности и стараться не повредить основание элемента. После выполнения такой чистки поверхность ТЭНа зачищается шкуркой.

Наиболее подходящим составом будет средство для чистки электрических чайников. ТЭН очищается в емкости с водой и чистящим средством, куда он полностью погружается.

Существует и более щадящий вариант состава для чистки, им является уксусная кислота. С ней следует работать по той же схеме. Для увеличения эффекта можно поставить емкость с деталью на небольшой огонь.

От воздействия агрессивных составов материал может потерять свои свойства (в первую очередь – эластичность). В результате нагревательный бак потечет.

О том, как заменить или очистить тэн водонагревателя своими руками смотрите в следующем видео.

Проверка исправности тэна

Как можно понять, что тэн сгорел и пришло время его менять? Если сигнальные лампочки индикатора светятся и показывают, что бойлер включен, но он при этом не греет, это только косвенная причина.

Дело может быть в проводке, нарушении контакта или толстом слое накипи. Основную проверку нужно проводить мультиметром, путем замера сопротивления. Как это сделать, подробно описывается в статье “Подключение бойлера к электросети – ошибки и правила.”

Еще можно проверить наличие потенциала между нулем и корпусом прибора. Когда тэн разрушается, его токоведущая спираль соприкасается с водой, а через нее напряжение попадает на корпус бойлера.

Замер делать лучше мультиметром, в режиме измерения переменного напряжения. На циферблате может быть как пару десятков вольт, так и все 220В. Это уже говорит о 100% неисправности и необходимости менять элемент нагрева.

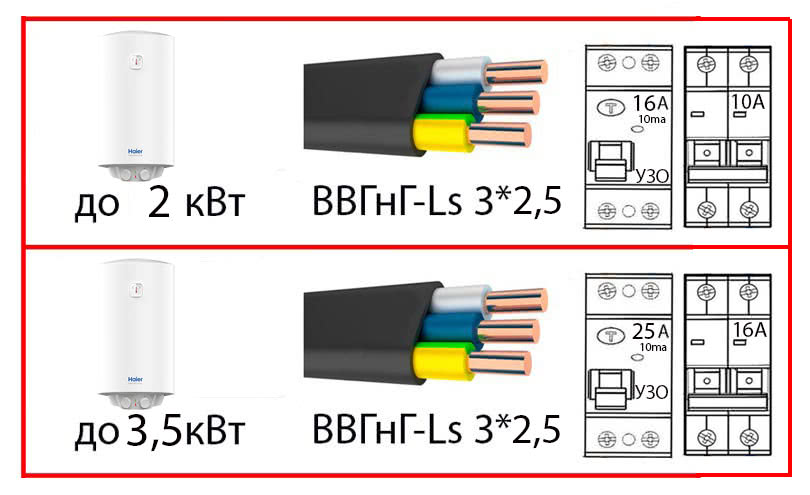

Если у вас стоит УЗО, как и должно быть при нормальной схеме, то оно начинает выбивать при попытке включить и подать питание.

Правильное УЗО (не 30мА, а max 10мА) – это обязательный элемент схемы при подключении любого бойлера, иначе напряжение у вас запросто может оказаться на смесителе, воде из под крана на кухне и в других неожиданных местах.

Ремонт и замена

Со временем любые электрические устройства необходимо чинить или чистить для обеспечения их эффективной работы. Если водонагреватель перестал работать на полную мощность или вообще не греет воду – скорее всего, пришло время почистить, а лучше, поменять ТЭН.

Инструкция с фото, как самостоятельно снять и почистить ТЭН для водонагревателя Ariston Ti Shape (Аристон), Atlantic Round, Termex RZB и RZL (Термекс), Gorenje, Polaris и других:

Первым делом, нужно выключить водонагреватель. Вытяните шнур из розетки, а желательно, полностью отключите сеть, которая питает устройство (это можно сделать при помощи автоматического выключателя);
В зависимости от типа водонагревателя (они бывают горизонтальные или вертикальные), нужно найти и открутить декоративную защитную панель. Она часто дополнена также термостатом или светодиодной индикацией. Чтобы её снять, нужно отвинтить винтики на поверхности панели;
Под крышкой расположен термостат (в большинстве случаев) и несколько проводов, которые можно различить по цветовой индикации. Их нужно отсоединить

Обратите внимание, что все трехфазные водонагреватели подключаются одинаково, но нужно запомнить схему монтажа кабелей;

Фото — снятие крышки

После этого нужно перекрыть воду в магистральной трубе и водонагревателе;
Теперь просто вытащите термостат вместе с ТЭНон. При этом если нагревательный элемент удерживает фланец – его также понадобится снять;
Далее, нужно подстраховаться и установить под проем емкость, в которую в случае чего можно будет слить воду. Выкручивайте ТЭН при помощи разводного ключа. Естественно, в зависимости от количества литров в баке, нужно будет периодически менять емкость;

Фото — слив воды

Фото — нагреватель с накипью

Определите размеры электронагревателя и сделайте специальный раствор для снятия накипи. Отмечаем, что для моделей класса люкс этот вариант не подойдет. Нужно растворить в двух литрах воды 2 пакета лимонной кислоты и погрузить в них ТЭН. Рекомендуем для этого брать обычную пластиковую бутылку. Спустя день можно будет доставать деталь и устанавливать в водонагреватель в обратном порядке.

Чтобы проверить правильность установки ТЭН для электрического наливного водонагревателя, нужно просто включить воду. Если Вы подсоединили устройство неправильно, то бак начнет протекать. Наиболее простая замена ТЭНов, марка которых Nibe-Biawar Classic Spiro, Etalon (Эталон), Elenberg, Aristone Sht Shuttle(Шатл), Platinum.

Фото — схема проводов

Продажа ТЭН водонагревателя осуществляется в специальных фирменных магазинах (здесь будет высокая цена), также их можно купить в интернете или на обычных рынках. Строго следите за тем, чтобы модель нагревательного элемента, его тип и параметры совпадали с водонагревателем из той же серии. Цена Эван (Эвбо-1) 90 В:

Как выбрать ТЭН для нагревания воды

При выборе рекомендуется обращать внимание на следующие параметры:

  • функциональность;
  • габариты;
  • уровень потребления электроэнергии;
  • температурные режимы при нагреве;
  • способ и особенности установки.

Определить мощность ТЭНа в кВТ можно при помощи следующей формулы: 0,0011 х V х (tк – tн) / Т, где

V – объем нагреваемой воды в литрах;

tк – показатели конечной температуры воды;

tн – показатели начальной температуры воды;

Т – время на нагрев воды в часах.

Например, при мощности ТЭНа в 1 кВт нагрев десяти литров воды до температуры кипения займёт приблизительно 53-55 минут. Чтобы нагреть до кипения такой же объем воды за десять минут потребуется использовать ТЭН с мощностью в 5,5 кВт. Наиболее популярны модели, выпускаемые фирмой-производителем Thermowatt.

Конструктивные особенности

Мокрый ТЭН представляет собой пустотелую трубку, отлитую из меди или нержавеющей стали. Внутри располагается спираль из нихромовой проволоки. Свободное пространство водонагревателя заполняют кварцевым песком или порошком оксида магния. Это диэлектрики, которые не допускают короткого замыкания и при этом обладают отличной теплопроводностью.

В сухом ТЭНе нагреватель запрессован в герметично запаянную цилиндрическую колбу повышенной прочности. Для ее изготовления применяют магниевый силикат или стеатит. Благодаря этому тепло от ТЭНа передается воде через кожух. Форма водонагревателя определяется типом накопительной емкости бойлера. Встречаются изогнутые и прямые ТЭНы.

При производстве бойлеров применяют комплексные меры пассивной защиты ТЭНов от накипи и коррозии (ржавчины):

  • магниевый анод – металлический стержень, принимающий на свою поверхность все соли из воды;
  • нанесение стекловидной эмали на трубки водонагревателя;
  • терморегулятор, поддерживающий заданный температурный баланс воды;
  • теплоизоляция накопительной емкости материалами из пенополиуретана;
  • контрольный термостат, останавливающий работу ТЭНов при достижении 90°С.

Какой лучше купить?

Чтобы понять, какому виду тепловых элементов отдать предпочтение, стоит ознакомиться с их эксплуатационными характеристиками.

1. Особенности мокрых водонагревателей.

Для открытых ТЭНов характерно фланцевое крепление, обеспечивающее непосредственный контакт термоэлемента с водой. Главный недостаток соединения – интенсивное образование накипи и появление электролитической коррозии. В результате пробоя трубки возможно поражение электрическим током.

Негативные проявления существенно снижают теплоотдачу ТЭНа и увеличивают время подогрева жидкости. Все это приводит к повышенным энергозатратам и сокращает срок службы мокрого водонагревателя. Перегоревшие ТЭНы не подлежат ремонту. Замена на новые открытые нагреватели обходится недорого и проводится быстро.

2. Характерные признаки закрытых ТЭНов.

Фланец и кожух представляют единый элемент. Внутреннюю поверхность накопительного бака и ТЭН покрывают защитной эмалью, которая размягчает накипь и обеспечивает антикоррозийную защиту водонагревателя.

Внутреннее пространство термической колбы заполняют разные материалы:

  • Минеральное масло – жировое вещество обладает отличной теплопроводностью, благодаря чему расходы электричества сокращаются многократно.
  • Кварцевый песок – в отличие от масляного элемента нагревание жидкости происходит менее интенсивно. В случае выхода из строя ТЭНа замена не представляет сложностей.

В сухом водонагревателе риск получения электрического удара стремится к нулю. Цилиндрические колбы изготавливают из керамики или стеклокерамики, которые снижают образование накипи и исключают перегрев ТЭНа. Срок службы сухих термоэлементов в 3-4 раза выше, чем мокрых. Кроме того, требуется минимальный объем сервисного обслуживания. При выходе из строя ТЭНа заменить его можно без слива воды. Для этого достаточно выкрутить нагреватель из фланца.
