Какой должна быть высота крыши дома

Параметры расчета крыш и кровельного материала

Перед тем как рассчитать крышу дома, калькулятор запросит определенные данные. Один из них это тип крыши. Существует два критерия, по которым можно определить тип крыши: угол наклона кровли и количество скатов (плоскостей). Если угол наклона кровли равен нулю, крыша называется плоской, если больше нуля — скатной. Скатные конструкции, в свою очередь, делятся на виды, в зависимости от количества скатов. В частном малоэтажном строительстве распространено несколько разновидностей крыш:

Односкатная.

Выглядит довольно скромно, зато самая простая конструктивно и наименее затратная в строительстве. Представляет собой плоскость с опорой на разновысотные стены. Односкатную крышу можно увидеть на гараже, сарае или современном проекте в стиле хай-тек. Такие конструкции описываются малым числом параметров и рассчитываются на всех онлайн калькуляторах.

Распространенные формы скатных конструкцийИсточник remokna.in.ua

Двускатная (щипцовая).

Наиболее распространенный, классический вариант с двумя наклонными плоскостями прямоугольного вида, соединенными коньком, и многовековой историей. Вертикальные треугольные плоскости между скатами называются фронтонами (щипцами).

В современном частном строительстве симметрия скатов — необязательное условие. Они могут иметь разный уклон и различаться размером (ломаные), что открывает большие возможности в дизайне кровельных конструкций. Двухскатная крыша — идеальный вариант для устройства мансарды.

Для вычислений на онлайн калькуляторе используют такие параметры, как длину и ширину скатов, длину свесов и высоту конструкции.

Вальмовая (четырехскатная).

Основные скаты называются вальмами и имеют вид трапеций, а фронтоны расположены не вертикально, а под углом, превращаясь в скаты.

Вальмовая система намного сложнее в разработке и монтаже, чем предыдущие, однако это компенсируется повышенной устойчивостью конструкции. Кроме того, вальмовая крыша позволяет поднять потолок для мансарды, сделав ее гораздо комфортнее.

Расчет вальмовой крыши на онлайн калькуляторе имеет определенные тонкости (основание может быть квадратным или прямоугольным) и включает угол наклона скатов.

Многощипцовая.

Сложная конструкция, состоящая из нескольких щипцов (двухскатных элементов). Расчет такой крыши — работа для опытного архитектора. Встречаются онлайн калькуляторы, рассчитывающие площадь кровли трехщипцовой крыши, но результат расчетов они выдают очень приблизительный.

Сложность стропильной системы многощипцовой кровли исключает самостоятельное планированиеИсточник yandex.ru

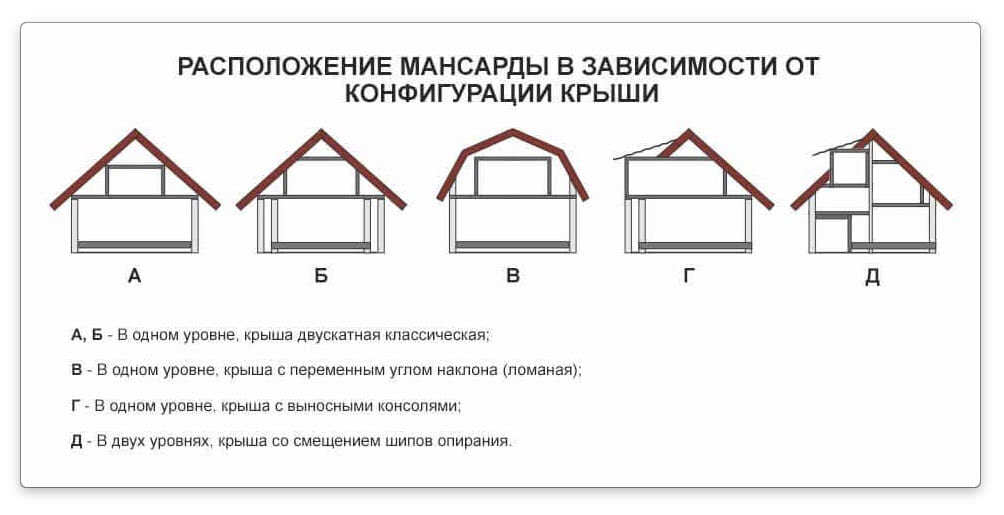

Мансардная.

Скат состоит из двух элементов: нижнего, более крутого, и верхнего, пологого. Такая конструкция позволяет увеличить полезную площадь помещения, но, чтобы рассчитать ее на онлайн калькуляторе, потребуется хотя бы предварительный чертеж и понимание устройства стропильной системы.

Виды кровельных материалов

Вопрос о кровельном материале также решается на стадии проектирования. На его выбор влияют не только предпочтения дизайнера, но и более реальные факторы, включая количество осадков и силу ветра в регионе. Онлайн калькулятор дает возможность узнать не только количество, но и стоимость выбранного материала. Обычно настроен калькулятор для крыши для расчета таких материалов:

• Профнастил.
• Металлочерепица.
• Мягкая (рулонная) кровля.
• Фальцевое покрытие (стальное, алюминиевое или медное).
• Черепица. Керамическая (штучная), гибкая (мягкая) черепица Шинглас, цементно-песчаная, композитная.
• Шифер нового поколения BF Tech.

Калькулятор расчета металлочерепицы (работает с несколькими типами крыш)Источник amvita.ru

Советы и рекомендации

Угол наклона кровли вычисляется между наклоненными стропилами и перекрытием. При подсчете площади поверхности, которую должны будут занять листы металлочерепицы, шифера либо профнастила, нельзя забывать, что одна из волн тратится на соединения с соседними листами. Поэтому придется добавить еще 10% к полученной площади уже после всех расчетов и корректировок. Также учитывают, что листовые материалы измеряются в погонных метрах, которые потребуется сначала пересчитать в квадратные, и лишь затем сравнивать с размерами крыши. Дополнительно проверить себя можно, воспользовавшись специализированными онлайн-калькуляторами непосредственно от крупных поставщиков избранного покрытия.

Если кровля не имеет настенного желоба, добавляют 7 см на спуски над карнизами. А в том случае, когда есть и желоб, и карниз, и свес, длину можно сократить на 70 см. Обсчитывать площади парапетов, брандмауэрной стены и прочих конструкций, не связываемых физически с главным покрытием, нужно дополнительно

Принимать во внимание стоячие фальцы, если единичные детали покрываются кровельной сталью, нет необходимости

И еще про игнорируемые детали: нет необходимости просчитывать присоединения кровли к:

• парапету;
• зенитному фонарю;
• тепловому шву;
• трубе;
• шахте вентиляции;
• стене.

Покрытия частей одной крыши, расположенных в различных плоскостях и отсоединенных другими материалами, рассчитываются каждое по отдельности. Если проекта здания нет или он вызывает определенные сомнения, лучше все величины измерять по факту. Затраченные усилия обернутся сторицей, ремонтировать или строить с нуля окажется намного проще. Тем более что неучтенные на планах и схемах большого масштаба сантиметры в реальности оборачиваются целыми метрами погрешности.

Когда дело доходит до формирования сметы, нельзя забывать об использовании крепежа и доборных элементов. Их распределение по площади крыши должно быть равномерным, за исключением тех случаев, когда иной порядок продиктован технологией. Целесообразно учесть, что в отдельных вариантах покрытий количество отходов может достигать 50%. Удивляться и возмущаться здесь бессмысленно, такова технология

Именно поэтому расчет площади кровли – это еще не все, хотя и очень важно для дела

В грамотно составленных сметах не должно быть такого, чтобы простой расчет по площади принимался за основу оценки стоимости. И даже если проведена незначительная корректировка по непонятным коэффициентам, которую никак не обосновывают, доверять такой смете нельзя.

Лучше обратиться за помощью в другую организацию. Все цифры и расчеты, которые представлены проектировщиками, стоит лично перепроверить. Используя онлайн-калькулятор, помощь архитекторов заменить нельзя, но получится по крайней мере высчитать все так, чтобы кровля была надежной при обычных условиях эксплуатации.

О том, как правильно рассчитать площадь крыши, смотрите далее.

Расчёт крыши в онлайн-калькуляторе

Чтобы провести расчёт кровли в онлайн-калькуляторе, то есть узнать, какими должны быть угол наклона и площадь крыши, а также количество пиломатериала и другого строительного сырья, надо выбрать тип финишного покрытия и ввести в специальные ячейки следующие размеры:

• ширину основания кровли с торца дома (не прибавляя ширины свесов);
• длину основания крыши сбоку здания (не учитывая протяжённости свесов);
• высоту конька (расстояние от будущего основания до конькового бруса);
• длину свеса (не менее полуметра).

Для крыши в несколько скатов с разными углами наклона расчёты проводят по отдельности. Потом полученные данные суммируют.

Методика подсчетов для односкатной и двухскатной конструкции

В случае с двускатной кровлей, рекомендуется перемножить поверхности на косинус угла наклона, который берется из пересечения ската и перекрытия. Одна наклонная считается от конька до карниза.

С увеличением угла наклона увеличивается количество необходимого материала

При проектировании объекта следует принимать во внимание область, в которой здание будет находиться. Если в регионе выпадет много осадков, то угол наклона увеличивается, и – наоборот

При двускатной крыше расчет проводится по формуле: tga = h/b. Где ширина пролета обозначается буквой – b, высота – h. С помощью калькулятора находится обратное значение a = arctg (h/b).

Умножение b на длину крыши дает возможность определить площадь каждого ската. Угол наклона крыши варьируется обычно от 22 до 45 градусов.

Битумная черепица

С помощью битумной черепицы можно покрывать большие площади крыши самой сложной конфигурации. При правильно поставленном деле можно достичь минимальных расходов и делать все работы своими руками.

Базовая цифра такая: одна упаковка кровельного материала, мягкой черепицы, хватает, чтобы покрыть площадь в три квадратных метра.

Эта сентенция выражается формулой: N = S х K х 3, где N – это число рулонов мягкого покрытия для кровли, S – площадь обрабатываемой поверхности в метрах квадратных, К – коэффициент сложности «ландшафта» крыши. Такая формула учитывает все нюансы, которые требуются для выполнения качественной работы по покрытию крыши

В ней принимается во внимание количество материала, который тратится на «нахлесты», а также сложность кровли самого объекта. Если все правильно рассчитать, то не надо будет тратить лишние деньги на приобретение дополнительных листов «про запас»

Ондулин

Чтобы выполнить покрытие ондулином, следует в первую очередь хорошо представлять себе геометрические размеры листов. Листы ондулина кладутся внахлест, поэтому полезная площадь сокращается с 1,65 кв. метра до 1,61 квадратного метра.

Очень важно иметь первоначальные данные, то есть четко знать какова площадь самой крыши. Эту цифру можно назвать базовой, потому что, зная ее, дальше можно будет без труда посчитать количество листов, необходимых для полноценной работы, а также с точностью определить, сколько потребуется пиломатериалов

Металлочерепица

Самым популярным материалом для кровли является в наше время металлочерепица. Формула, которая позволяет объективно оценить количество необходимого материала не очень сложная.

Лист металл черепицы составляет по ширине 1181 мм. Расчет количества необходимых для работы листов вычисляется по формуле: N = (Lck

Стропила

Чтобы адекватно сделать калькуляцию по поводу количества необходимого леса, в первую очередь следует самому уметь рассчитывать ту нагрузку, которую сможет выдержать крыша.

Она складывается из трех показателей:

• вес самой кровли;
• вес снега зимой;
• ветровая нагрузка.

Исходя из параметров строения, его площади, можно будет понять:

• сечение стропильных креплений, их количество;
• какая потребуется обрешетка;
• толщина и длина досок на обрешетку.

Работа комплексная, каждый элемент этого «пазла» играет важную роль, поэтому расчеты должны быть правильные.

На стропильную систему уходит львиная доля материалов из дерева

Для правильного расчета нужно принимать во внимание ветровую нагрузку. Необходимо знать: насколько велика полезная площадь объекта, есть ли чердачные помещения и мансарды

Чем больше площадь, тем больше будет расход стройматериалов.

Каждый объект имеет неповторимую особенность. Есть крыши, в которых присутствует значительное количество вентиляционных каналов. В этом случае заметно сокращается расход пиломатериалов.

Расчёт паро- и гидроизоляции

Необходимое количество материала для изоляции крыши от пара и влаги определяют, зная площадь кровельного ската.

При расчёте количества гидроизоляционной плёнки не следует забывать о том, что 15% материала уходит на создание нахлёстов

Представим, что перед нами стоит задача закрыть пароизоляционной и водонепроницаемой плёнками крышу с двумя одинаковыми скатами длиной 5 м и шириной 4 м. В этом случае вычислительные действия будут следующими:

1. S_c = 5 · 4 ·2 = 40 м² (площадь двух скатов кровли).
2. S = S_c · 1,15 = 40 · 1,15 = 46 м² (необходимое количество каждого изоляционного материала с учётом нахлёста, который должен составлять 15% от площади кровли).

Без расчёта площади, высоты, нагрузок и других параметров кровли уверенность в надёжности сооружения не придёт ни к одному хозяину дома. Все размеры будущей крыши надо знать заранее, чтобы не допустить никаких накладок.

Проектирование конструкции

Как выбрать угол ската:

• Боковые углы и вальмовые скаты чаще всего имеют одинаковый уклон, но могут и различаться. Если уклон одинаков, то нагрузка будет распределяться равномерно.
• Угол уклона должен быть от 20 до 45 градусов. Если крыша монтируется в регионах с большой снеговой нагрузкой, то скат делают круче. Если дом будет находиться в месте, где дуют сильные ветра, то уклон должен быть не больше 30 градусов.
• Нижние границы скатов будет зависеть и от типа кровли.
• Для вальмовых крыш лучше использовать штучный кровельный материал, потому что при монтаже листовой кровли будет много отходов.

Как рассчитывается высота конька:

• К коньку будет сходиться промежуточные стропила и они же, только размещенные по диагонали.
• Высоту конька следует находить по формуле:H= d*tqα
   Где d – это ширина здания, tqα – угол ската.
• Конек должен размещаться строго по оси продольной.

Как определить длину конькового прогона:

• Если угол уклона вальмового и бокового ската одинаковый, то длина стропил в центре системы также должна быть одинаковой.
• Край конькового прогона должен находиться от торца стены здания на том же расстоянии, что и прогон от параллельных торцов.
• Рассчитать длину конькового бруса можно, если вычесть из длины дома его ширину. Находиться он должен только по центру.
• Коньковый прогон делается из тех же материалов, что и стропильные ноги в центральной части. Вырезаться вертикальные стойки должны с учетом ширины брусков. Верхний край конька размещается на высчитанной высоте.
• Коньковую раму лучше всего усилить, используя диагональные подкосы.

Как определить длину стропильных ног в центре:

• Если будет определена высота конькового прогона и его промежуток от мауэрлата, то можно высчитать и длину стропил, находящихся в центре.
• Расчет ведется по теореме Пифагора. Нужно высчитать гипотенузу, она и будет длиной стропил в центре. Высота – это катеты, ширина – это основание.
• Длина промежуточных стропил рассчитывается точно так же.
• Чтобы соединить стропила, необходимо высчитать его угол, по следующей формуле: В=90◦-α.
• Соединить их можно и по-другому – внахлест, тогда коньковый прогон будет находиться снизу. Но в этом случае надо рассчитывать размеры и высоту, как стропил, так и стоек. Высшая точка тогда – это прямое пересечение досок, находящихся вверху во всей стропильной системе.
• Можно определить и удлинение стропил, если они понадобятся для формирования карнизного свеса. Существует для этого формула: ▲L=k/cos α, где k – это ширина карнизного свеса, а cos α – угол уклона кровельного покрытия.
• Общую длину ноги стопил можно найти, суммировав L и ▲L.
• Длина ног стропильных по диагонали находится с помощью теоремы Пифагора. Где стропило, находящиеся по диагонали – это гипотенуза с основанием, которая будет равняться ½ ширины дома, а высота приравнивается к длине центральной вальмовой стропилы.

Как определить шаг установки стропил:

• Нагрузка на крышу в основном приходится на стропильные ноги. Если их шаг будет небольшим, то в сечении будет использоваться поменьше пиломатериалов.
• Определить шаг можно по специальной таблице. Найти ее можно в любой строительной методичке либо форумах.

Расчет нагрузки на стропильные ноги:

• Нужно знать следующие параметры:
  • Угол ската;
  • Вид покрытия крыши;
  • Снеговую нагрузку;
  • Уровень ветра.
  • Высоту строения в коньке;
  • Степень открытости земельного надела;
  • Шаг стропил.
• Определяется нагрузка.

Расчет длины нарожников и шаг их установки:

Чтобы рассчитать эти данные, необходимо знать длину центрального стропила и использовать формулу:

L1=2/3 * L

Рассчитав все эти параметры, можно определиться с количеством материала. Чтобы закупить нужное количество кровельного материала, нужно высчитать площадь покрытия: ΣS=ΣL*(2B +4 k), где ΣL –сумма длин стропил, В – длина дома, k – ширина карнизного свеса.

Материалы для установки:

• Стропильные ноги из бруса;
• Мауэрлат из бруса различных параметров от 100*100 до 150*150;
• Коньковые брусы, прогоны, лежаки различных параметров;
• Ригели из досок 50*100 либо 50*150;
• Кобылки и подкосы из доски 50*100;
• Стойки из бруса 100*100 либо 150*150;
• Доски подшивные, ветровые или торцевые – 20*100 либо 25*150;
• Деревянная обрешетка.
• Слой пароизоляции.
• Теплоизоляционное покрытие.
• Слой гидроизоляции.
• Дощечки деревянные для обрешетки.
• Сама кровля.

Рассчитываем площадь крыши дома

Какие данные важны и с чего начинать вычисления

1. Расчет площади односкатной конструкции
2. Расчет площади двускатной конструкции
3. Расчет площади четырехскатных конструкций
4. Мансардные крыши и особенности сложных вычислений
5. Помощь онлайн-калькуляторов

Строительство любого дома, независимо от его квадратуры, этажности и фешенебельности, начинается не с котлована и фундамента, а с составления проекта и расчетов, среди которых в число наиболее значимых и требующих повышенной точности входит крыша. Она также считается одним из важнейших элементов постройки, и выполняет сразу две важнейшие функции:

• защитную, ведь именно она укроет ваше жилище от попадания внутрь влаги, осадков, холода, т.е. обеспечит тепло и уют в помещении;
• эстетическую, придавая завершённости и выразительности экстерьеру, делая строение интересным и презентабельным. Даже самую примитивную «коробку» дома, с не выделяющимися ничем примечательным стенами и без оригинальных дополнений (красивого крыльца, модной террасы) грамотно подобранная крыша интересной конструкции сможет легко превратить в настоящий шедевр дизайнерского искусства.

Но такой она получится только в том случае, если вы подобрали наиболее подходящую форму, знаете, как рассчитать площадь крыши дома и выполнить остальные вычисления, не допустили неточностей в замерах и математических действиях, профессионально реализовали свои пожелания.

Шаг стропил

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м. Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
2. Следующее значение, которое понадобится – это длина конька (ската).
3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
4. Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки стропильной системы.

На примере можно рассмотреть конструкцию, длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

1. 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
3. 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Шаг стропил

Особенности четырёхскатных сооружений

Сегодня для возведения кровли жилого дома модно выбирать четырёхскатные конструкции. Чаще всего, если размеры постройки пропорциональные и составляют квадрат, крышу делают пирамидальной формы. Данную разновидность называют «шатровой», в этом случае каждый скат представляет собой равнобедренный треугольник, все они соединены вверху в единой точке, а основанием служит четырехугольник. В этом случае то, как рассчитать площадь шатровой крыши дома с калькулятором не вызовет сложностей, т.к. можно применить формулу, предполагающую вычисление площади треугольника, умноженную затем на «4». Чтобы найти её, нужно ширину умножить на высоту и разделить результат на «два». Допустим, у нас есть такие данные:

• ширина основания треугольника 8 метров;
• высота ската 5 метров.

Тогда S = (8 * 5) / 2 = 20 кв. метров. Далее умножаем на «4» (по причине того, что в конструкции четыре одинаковые стороны) и получаем общую площадь 80 кв. метров.

Очень важно учесть для данного вычисления, что замеры снимаются не по периметру сооружения, а по карнизным свесам. Также не забывайте, что в величине высоты ската должен быть учтен угол наклона скатных плоскостей

Разбираясь, как рассчитать площадь крыши дома четырехскатной крыши, вы можете столкнуться с необходимостью подобрать вычисления для более сложной конструкционной разновидности, называемой «вальмовая». Это тоже одно из популярных сегодня решений, применяемых для оформления жилых сооружений, загородных коттеджей. Такая конструкция состоит из двух торцевых сторон, имеющих форму равнобедренных треугольников, и двух боковых, выполненных в виде трапеций. Принцип расчета основан на определении площадей треугольника и трапеции, умножением каждого полученного значения на «2» и затем суммирования в общий результат.

Как уже рассматривалось, чтобы найти площадь треугольника, нужно ширину умножить на высоту и разделить результат на «два». В случае с трапецией необходимо также пользоваться предусмотренной формулой, в которой основания суммируются, полученный результат делится на «два», а затем все умножается на высоту скатной плоскости.

Для вальмовой конструкции обязательно нужно обращать внимание на наличие и размеры окон, дымоходных труб, свесы, парапеты

Информация по назначению калькулятора

Онлайн калькулятор мансардной крыши предназначен для расчета углов наклона коньковых и боковых скатов, количества и сечения стропил, объема обрешетки и других материалов, необходимых для возведения крыши. Для проектирования мансардного этажа, следует внимательно ознакомится со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Мансардная (ломаная, покатая) крыша состоит из двух скатов с каждой боковой стороны, с разными углами наклона. Тем самым образуя объемное чердачное помещение называемое мансардой или мансардным этажом. Мансардная крыша может быть достроена на уже готовое здание, тем самым добавляя дополнительное жилое пространство без надстройки полноценного этажа. Данный тип кровли берет свое начало с 17 века. Существует большое множество вариаций исполнения мансардного этажа, с расположением как жилых, так и хозяйственных помещений. Следует внимательно отнестись к выбору кровельных материалов, так как боковые скаты имеют достаточно крутые склоны, в связи с чем могут потребоваться дополнительные затраты на обустройство кровли. А так же следует увеличить количество теплоизоляции и размеры окон, если предусмотрено полноценное жилое помещение.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Размеры кровельного профнастила

Кровельный профнастил представляет собой металлический профилированный лист, изготовленный из высокопрочной стали методом штамповки и защищенный специальными веществами. Он бывает различных видов, которые существенно отличаются друг от друга. Это касается, в том числе и их размеров, бывающих совершенно разными, чтобы как можно полно удовлетворить потребности клиентов.

Благодаря техническим возможностям современных станков, на производствах могут быть изготовленными кровельные профнастилы длиной до 14 метров. Это позволяет клиенту приобрести такие материалы, которые будут по своим габаритам максимально подходить под величину самого здания.

ОБРАТИТЕ ВНИМАНИЕ!
Важно помнить, что каждый лист профнастила имеет два типа ширины. Один определяет полную объективную ширину, другой же характеризует полезную величину.

Она представляет собой несколько меньший параметр материала, так как она учитывает то, что между вертикальными листами должен быть нахлест друг на друга

Она представляет собой несколько меньший параметр материала, так как она учитывает то, что между вертикальными листами должен быть нахлест друг на друга.

Длинные изделия позволяют существенно уменьшить количество стыков, что касается в первую очередь их горизонтального положения

Важно это из-за того, что это в свою очередь оказывает прямое влияние на герметичность самой кровли. Если длина одного ската меньше 14 метров, можно полностью избежать горизонтальных стыков

Размеры профиля

Использование длинных профильных изделий дает возможность также сократить расход материала, так как короткий профнастил нужно накладывать друг на друга внахлест.

Наиболее часто используют для кровли профнастил длиной в 6 метров. Связанно это с тем, что его достаточно просто доставить на место строительства, в то время как 14-метровые изделия нужно грузить в специальные транспортные средства

Самая маленькая длина, которой достигает лист профилированного металла, всего 0,5 метра.
Не менее важной является и ширина профнастила, стандартный размер которой всего 1250 миллиметров. Зачастую на станок попадают более широкие листы, но с учетом изгибов они теряют свою ширину

Чем более высокой является высота гофры, тем более узким будет сам материал. Именно поэтому профиль марки С8 имеет ширину 1200 миллиметров, а марки Н75 – 800 миллиметров.
