Теплый пол в частном доме: инструкция по обустройству

Как сделать водяной теплый пол?

Устройство и монтаж теплого водяного пола.

Прежде всего понадобится очистить основание, после чего уложить материал для теплоизоляции. Это нужно для того, чтобы исключить тепловые потери «в пол». Если будет подобран подходящий материал, то прогрев поверхности будет идти вверх. В данном случае можно использовать пенополистирол толщиной от 40 до 140 мм. Толщину следует подбирать исходя из особенностей помещения — насколько интенсивно нужно будет его прогревать. Поверх материала нужно настелить пленку из полиэтилена.

Армирование выполняется сеткой 150х150 мм, сечение прутков должно быть менее 5 мм. Чтобы повысить прочность конструкции, можно уложить слой сетки после монтажа трубок для отопления. Далее нужно разработать проект, согласно которому будут укладываться трубки. Шаг расположения труб и геометрия участков определяется схемой укладки: змейкой, спиралью или двойной змейкой. Рекомендуемый шаг размещения трубок — 200 мм. Трубки нужно прикреплять к сетке из арматурных прутьев с помощью хомутов. В местах компенсационных швов на трубки следует надеть гофрированные элементы. Таким способом можно защитить нагревательные элементы от повреждений.

Укладывать трубки возле внешних стенок нужно с меньшим шагом, чтобы исключить перепады температуры. Стоит понимать, что теплопотери возле внешних стен будут выше. Протяженность трубок должна составлять максимум 90 м, иначе будут существенные потери тепла в крайней части контура. На 1 м² основания в среднем уходит примерно 5 м трубок. Далее понадобится выполнить опрессовку. С ее помощью можно определить наличие повреждений трубок. Опрессовку нужно выполнять минимум 24 часа.

Как сделать?

Многие в целях экономии решают установить теплый пол самостоятельно, предварительно изучив способы укладки. Сделать это не так сложно, как кажется на первый взгляд. Каждый вид теплого пола отличается последовательностью и особенностями работ.

Так, например, монтаж кабельного пола выполняется следующим образом:

первым делом создается схема укладки кабеля и выбирается участок для установки датчика, термостата и место подключения пола;

• на основу устанавливается теплоизоляция с отражателем;
• надо провести кабели, также устанавливается система терморегуляции, защищающая конструкцию от перегрева;
• затем выполняется заливка бетоном по грунту, лагам или бетонному основанию. Главное требования на данном этапе – не допустить образование пустот;
• не менее чем через месяц после стяжки систему надо проверить на функциональность.

В деревянном доме идеальным выбором станет инфракрасный пол, хотя и для бетонных он тоже подойдет. А напольное покрытие при применении такой технологии можно выбирать любое.

К главным стадиям работ по установке инфракрасного теплого пола по деревянным лагам относится:

• если поверхность имеет дефекты, рекомендуется выполнить стяжку и подождать, пока основание будет полностью сухое;
• выполняется укладка пленки с нагревательными комплектующими, присоединяется терморегулятор и датчик температуры подачи;
• система проверяется на работоспособность, если выявлены недостатки – их устраняют;
• после проверки все нагревательные детали закрывают пленкой или заливают раствором;
• после высыхания кладется напольное покрытие любого вида: плитка, ламинат и другие.

Одним из популярнейших видов теплого пола в загородном доме с деревянными перекрытиями является водяной пол.

К основным этапам его установки относятся такие работы:

• выполняется монтаж полипропиленового стояка и пирог теплого пола;
• составляется схема разводки труб;
• укладка гидроизоляции, полосы которой укладываются внахлест, а швы соединяются герметично;
• выполняется черновая стяжка, оптимальный уровень которого должен быть на 5 см ниже уровня готового пола;
• укладывается фольгированный утеплитель, его стыки склеиваются алюминиевым скотчем;
• проведение полипропиленовой трубы по схеме, она подключается к стоякам, где находятся подача и обратка, через регулирующий экран без насоса;

• обязательно проверьте систему, не протекает ли, правильно ли залита и установлена, после проверки слейте воду;
• финальная стяжка, поверхность которой должна быть ровной. Современные технологии позволяют установить пол с подогревом и без стяжки.

Это краткие описания процессов, которые помогут вам самостоятельно справиться с работой по монтажу.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Что собой представляет

Трубы

Для начала стоит начать с выбора труб, из которых состоит система. Рекомендуется использовать металлопластиковые и пластиковые изделия. За последние годы появились несколько новинок, в том числе и трубы из сшитого полипропилена. Характеризуются как изделия, которые крайне сложно деформировать. При этом они полностью герметичны и обладают превосходной теплопроводностью. Отопительные трубы должны выбираться с умом. Не стоит использовать для теплых полов в доме изделия, предназначенные для создания системы водопровода. Подобный выбор сведет возможную эффективность устройства к минимуму. В качестве подсказки можно использовать предлагающуюся маркировку, которая расположена на каждом изделии.

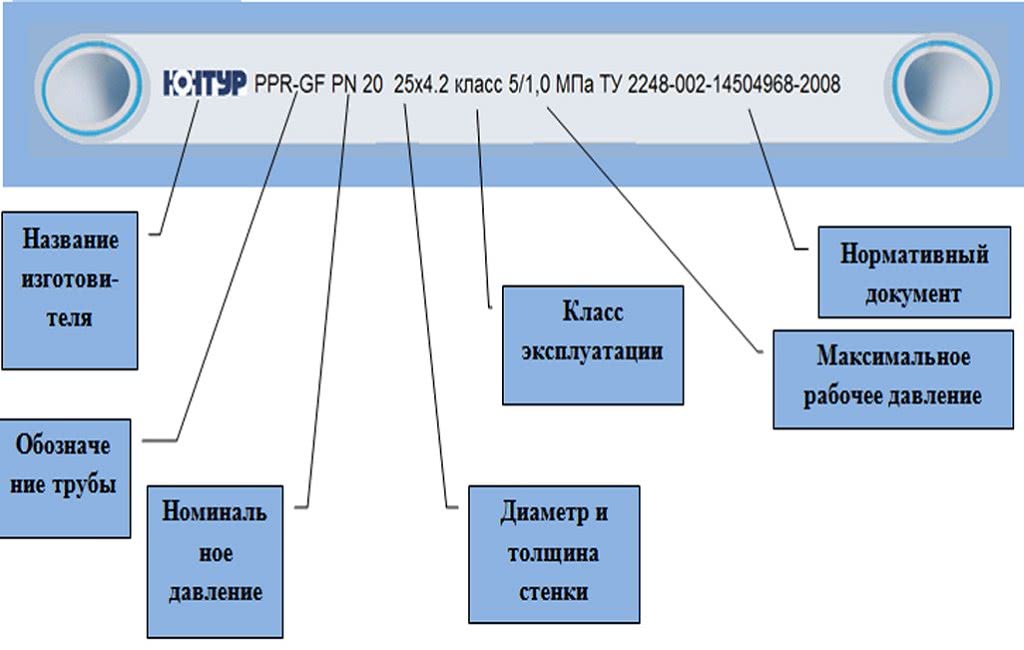

Маркировки:

• теплопроводность, которая составляет 0,44 Вт и больше;
• расширение, не превышающее показателя в 0,025 мм.

От диаметра и шага укладки материала будет зависеть его необходимое количество.

Таблица расхода труб для теплого пола

Котел

Чаще всего используются именно газовые котлы, твердотопливные или электрические. При выборе необходимо учитывать специфику отдельного региона, в котором живет семья

Если ранее наблюдались перебои в подаче газа, то лучше обратить внимание на газовое оборудование. Расчеты касательно мощности для теплого водяного пола следует производить исходя из разных показателей. Монтаж теплого пола должен производиться только после проведения необходимых вычислений

Монтаж теплого пола должен производиться только после проведения необходимых вычислений.

Для стандартного помещения с высотой потолков не более 3 м, при наличии пластиковых окон и качественного утеплителя удельная мощность на один метр площади должна составить порядка 100 Вт. Для расчета общей мощности следует брать показатели котла и общую квадратуру дома. Подобные схемы делаются самостоятельно. Следует так же учитывать возможный запас мощности, который составит порядка 15-25%.

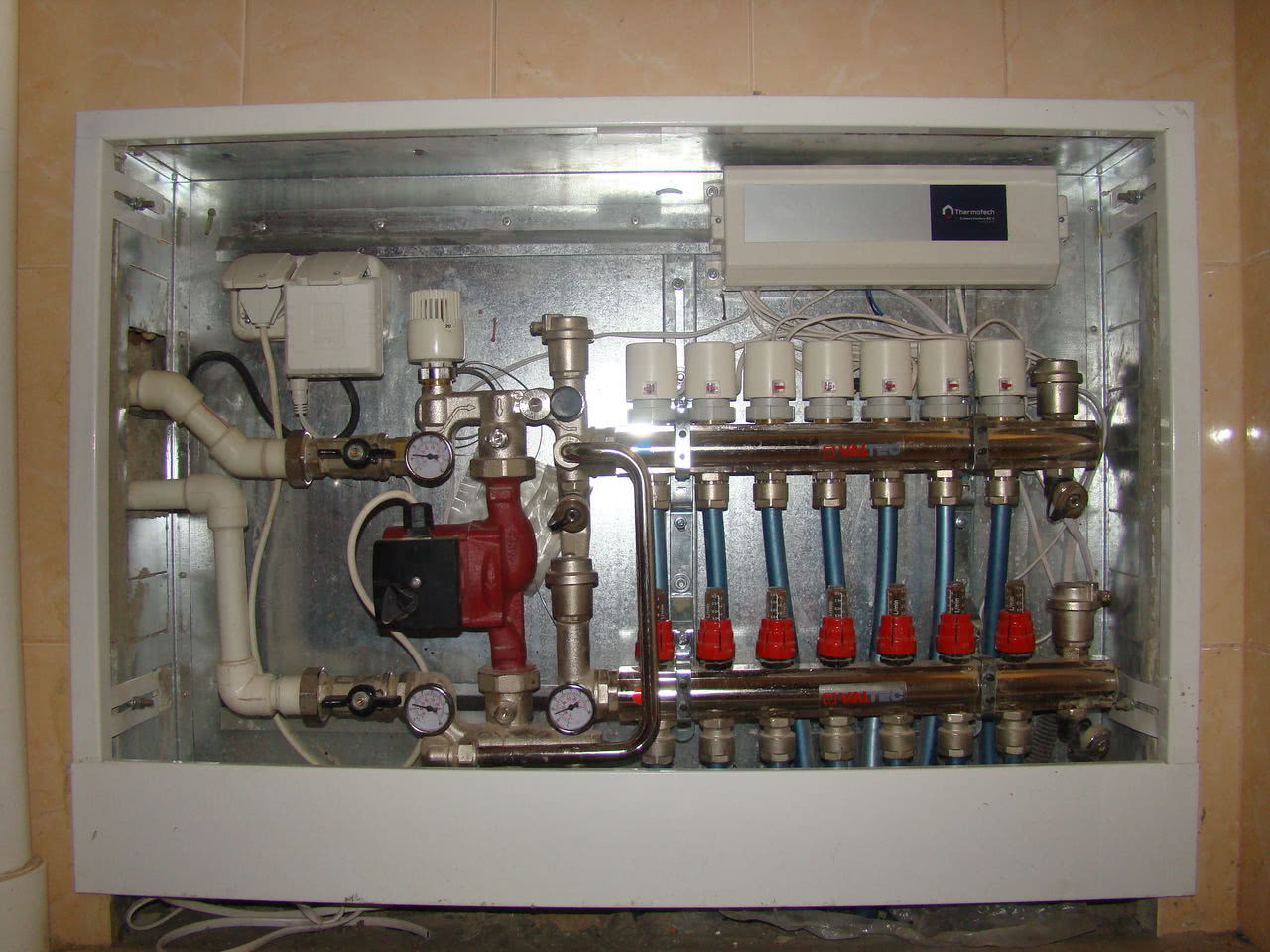

Коллектор

Его основной задачей является работоспособность всей системы водяного отопления. Он так же поддерживает установленную на терморегуляторе температуру. Здесь не стоит экономить. Следует покупать такой аппарат, в котором есть датчики сливного крана, протока и кран Маевского. Последний отвечает за отсутствие воздушных масс внутри водяного теплого пола в частном доме. Отдельно нужно будет подобрать щиток.

Насос циркуляционный

Если он не предусмотрен производителями и не входит в базовую комплектацию котла, то его приобретают самостоятельно. Устройство отвечает за циркуляцию теплоносителя внутри системы, может быть дополнено терморегулятором, который отвечает за скорость потока воды и температурный режим внутри труб

Рекомендуется обратить внимание на трехскоростные насосные системы, которые уже оснащены собственным терморегулятором.  Произвести установку подобного устройства своими руками под силу не каждому, ведь для этого требуются знания из области электротехники. Производителей много, но лучшими и более надежными считаются немцы и европейцы

Дополнительные комплектующие

В этой роли выступают различные муфты, шаровые краники, фитинги и резьбы. Для теплого водяного пола количество комплектующих рассчитывается в каждом отдельном случае. Для этого стоит учитывать особенности выбранной системы. Расчеты и планировка так же производятся индивидуально для каждого дома, который планируется снабдить теплым полом. Дачные участки нуждаются в особом типе отопления, ведь зачастую там никто долго не живет.

Требования к помещениям

Перед монтажом теплого пола из труб с водой необходимо выяснить – выдержит ли межэтажное перекрытие дополнительную нагрузку. При правильном устройстве по СНиПам бетонная стяжка над укладываемым трубопроводом с теплоносителем должна подниматься на 45–50 мм. Тоньше нельзя из-за низкой прочности получающегося слоя, а толще делать не рекомендуется, потому что вырастает энергопотребление на прогрев бетона.

Каждый квадратный метр стяжки из ЦПС с маркой М300 и высотой 10 мм – это приблизительно 22 кг. Плюс сюда добавляется вес арматуры и утеплителя, а также напольного покрытия.

В итоге общая нагрузка на перекрытие от «теплого пола» в комнате 15–20 квадратов нередко превышает пару тонн. Если плита между этажами не способна выдержать такую дополнительную массу, то рассматриваемую систему обогрева делать нельзя.

Твердеющий бетон и температурные колебания – вещи несовместимые. Также нельзя для его просушки прибегать к преждевременному включению водяного пола на «отопление», что приведет к появлению в бетонном слое локальных участков с перегревом. В этих случаях стяжка неизбежно растрескается и утратит свою прочность.

Теплопроводимость разных материалов

Полезные рекомендации

Плотность укладки трубопровода определяется необходимым уровнем прогрева комнаты. Возле стен и входных дверей выполняется более плотная укладка. При этом расстояние от магистрали до стены должно быть более 12 см. Длина одного контура не должна быть более 100 метров. Кроме того, стыки магистралей производятся при помощи металлических гильз. Коллектор с редукторами размещаются в специальном распределительном шкафу, для которого заранее нужно выбрать место.

Комфортные условия для проживания

От качества монтажных схем зависит полноценный обогрев помещения и создание благоприятного микроклимата в доме. Удачи в ремонте!

Монтаж системы водяного подогрева

Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.

Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего

Не критичны только мелкие изъяны основания, на них можно не обращать внимание

Вначале проводятся подготовительные работы

Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)

Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать

Закрыть ими нужно всю поверхность пола.

Укладка утеплителя

Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.

Крепление демпферной ленты

Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.

Укладка пенополистирольных матов

Выступы должны совпадать

При необходимости маты можно резать

Шаг 5

Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке

Удаление мусора с матов

Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.

Удаление мусора с матов

Труба заводится в отверстие

Вывод трубы в соседней комнате

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору

Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало

Процесс укладки труб

Еще одно фото процесса

Конец трубы обматывается скотчем

Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.

Далее можно заливать стяжку

Для работы используется лазерный уровень

Шаг 9

Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность

Выравнивание стяжки

Шаг 10. Потом  можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.

Затирка стяжки

Рекомендации по выбору материалов

Приведем список оборудования и стройматериалов, которые пойдут на монтаж водяного теплого пола:

• труба диаметром 16 мм (внутренний проход — Ду10) расчетной длины;
• утеплитель полимерный – пенопласт плотностью 35 кг/м³ или экструзионный пенополистирол 30—40 кг/м³;
• лента демпферная из пенополиэтилена, можно взять «Пенофол» без фольги толщиной 5 мм;
• пена монтажная полиуретановая;
• пленка толщиной 200 мкм, скотч для проклейки;
• пластиковые скобы или хомутики + кладочная сетка из расчета 3 точки крепления на 1 метр трубы (интервал 40…50 см);
• теплоизоляция и защитные чехлы для труб, пересекающих деформационные швы;
• коллектор с нужным числом выводов плюс циркуляционный насос и подмешивающий клапан;
• готовая строительная смесь для стяжки, пластификатор, песок, гравий.

Почему на теплоизоляцию полов не стоит брать минеральную вату. Во-первых, понадобятся дорогие плиты высокой плотности 135 кг/м³, во-вторых, пористое базальтовое волокно придется защищать сверху дополнительным слоем пленки. И последнее: к вате неудобно крепить трубопроводы — придется класть металлическую сетку.

Пояснение по поводу использования кладочной сварной сетки из проволоки Ø4—5 мм. Запомните: стройматериал не армирует стяжку, а выступает подложкой для надежного крепления труб пластиковыми хомутиками, когда «гарпуны» плохо держатся в утеплителе.

Вариант крепления трубопроводов на сетку из гладкой стальной проволоки

Толщина термоизоляции принимается в зависимости от расположения теплых полов и климата в месте проживания:

1. Перекрытия над отапливаемыми комнатами – 30…50 мм.
2. На грунте либо над подвалом, южные регионы – 50…80 мм.
3. То же, в средней полосе – 10 см, на севере – 15…20 см.

В теплых полах применяется 3 вида труб диаметром 16 и 20 мм (Ду10, Ду15):

• из металлопластика;
• из сшитого полиэтилена;
• металлические – медь либо гофрированная нержавейка.

Трубопроводы из полипропилена использовать в ТП нельзя. Толстостенный полимер плохо передает тепло и значительно удлиняется от нагрева. Паяные стыки, которые обязательно окажутся внутри монолита, не выдержат возникающих напряжений, деформируются и дадут течь.

Обычно под стяжку укладывают металлопластиковые (слева) или полиэтиленовые трубы с кислородным барьером (справа)

Новичкам для самостоятельного устройства теплых полов мы рекомендуем применять металлопластиковые трубы. Причины:

1. Материал легко гнется с помощью ограничительной пружины, после изгибания труба «запоминает» новую форму. Сшитый полиэтилен стремится вернуться к первоначальному радиусу бухты, поэтому его сложнее монтировать.
2. Металлопластик дешевле полиэтиленовых трубопроводов (при равном качестве изделий).
3. Медь – материал дорогой, соединяется пайкой с нагревом стыка горелкой. Качественное выполнение работ требует немалого опыта.
4. Гофра из нержавеющей стали монтируется без проблем, но обладает повышенным гидравлическим сопротивлением.

Для успешного выбора и сборки коллекторного блока предлагаем изучить отдельное руководство по данной теме. В чем загвоздка: цена гребенки зависит от способа регулировки температуры и применяемого смесительного клапана — трехходового либо двухходового. Самый дешевый вариант – термоголовки RTL, работающие без подмеса и отдельного насоса. Ознакомившись с публикацией, вы точно сделаете правильный выбор узла управления теплыми полами.

Самодельный распределительный блок с термоголовками RTL, регулирующими расход по температуре обратного потока

Достоинства и недостатки

Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.

В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.

Среди положительных качеств теплого пола наиболее ярко выделяются следующие:

1. Высокий уровень комфорта. Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
2. Экономичность. Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
3. Возможность настройки температурного режима. Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
4. Простота монтажа. Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.

Недостатки тоже имеются:

1. Высокая себестоимость. Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
2. Уменьшение объема помещения. Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
3. Требовательность к напольному покрытию. Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.

Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.
