Инфракрасный тёплый пол под ламинат

Оглавление

Достоинства пленочного обогрева

Эта система обогрева оптимально подходит для установки под ламинирующими панелями. В среднем толщина теплоизоляции не превышает 1 мм, поэтому высота уложенного покрытия остается на прежнем уровне. К числу достоинств инфракрасного пленочного пола также относятся:

  • Равномерное и быстрое прогревание.
  • Исключение вероятности деформации ламинированных панелей.
  • Отсутствие необходимости заливки стяжки, что способствует облегчению монтажных работ.
  • Снижение расхода электрической энергии по сравнению с монтажом других систем.
  • Продолжительный срок эксплуатации, который может достигать несколько десятков лет.
  • Практически мгновенное нагревание помещения.
  • Создание ионизационного фона, оказывающего благотворное воздействие на состав и уровень влажности воздуха.
  • Возможность дистанционной активации или программного выбора режима при помощи электронного управления.

Укладка ламината

Перед укладкой ламината после монтажа электрической или водяной системы необходимо удостовериться, что собранный теплый пол функционирует правильно. Рекомендуется на протяжении 3 суток периодически запускать систему, при этом каждый день поднимать температуру на 5 градусов.

Если была своими руками реализована водяная разновидность пола, необходимо сразу подать максимальное давление и убедиться, что трубопровод не повредился, а различные протечки отсутствуют. После проверок требуется подождать, пока покрытие охладится до 15 градусов, затем можно укладывать ламинат на деревянный теплый пол.

Когда монтаж завершен, мастер начинает укладывать ламинат:

  1. Создается подложка из полиэтилена, она размещается встык, а швы покрываются строительным скотчем.
  2. На подложку теплого пола размещаются листы ламината. Как правило, вплотную к стене листы не кладутся, сохраняется отступ в 5 мм. В остальном необходимо следовать рекомендациям производителя.

Предлагаем узнать – нужна подложка или нет, какую выбрать под ламинат, какие бывают виды и как произвести монтаж

Составляем схему

Перед покупкой комплекта для плёночного пола под ламинат, нужно досконально продумать и начертить схему укладки нагревателей, и подключение их к электропитанию.

Составляя схему нужно учитывать следующие моменты:

  1. Пол не закрывать плёнкой полностью. Она не устанавливается под мебелью, так как нарушается нормальный теплообмен. Кроме того, подогрев вызовет деформацию мебели и ламината. А также, снизит срок эксплуатации и повысит затраты на электрическую энергию.
  2. Нагревательные элементы располагать на безопасном расстоянии (250 — 300 мм) от стен и от источников отопления.
  3. Раскатывать рулоны плёночного пола необходимо вдоль большой стены комнаты, так уменьшится количество контактных соединений.
  4. Следует делать расстояние между листами 50 мм. Нельзя укладывать их в нахлёст.
  5. Чтобы помещение хорошо прогревалось, достаточно прикрывать нагревательными элементами 60 — 70% площади. Допустимо запланировать участки повышенной комфортности — это детская и место отдыха.

  1. Выбрать оптимальное место на стене для блока управления, оно должно находиться на высоте не меньше 500 мм от пола, быть удобное для подсоединения проводов.
  2. Запрещено подключать «тёплый пол» к обыкновенной розетки, так как суммарная мощность системы высокая. Необходимо запланировать отдельную линию питания соответствующего сечение. Для наибольшей безопасно, рекомендовано в схеме предусмотреть устройство УЗО, для защиты.
  3. Большую часть терморегуляторов можно устанавливать в стандартную розетку, имеющуюся на стене. Достаточно проделать штробы от нее к полу размером 20 на 20.
  4. Планируя прокладку проводки, не допустимо пересечение проводов. Схемы подключения бывают различными, но наиболее распространённой является, когда кабель подсоединён к нагревательным элементам с одного края.

Бывают случаи, когда удобнее и выгоднее производить подключение фазного и нулевого кабеля с разных сторон.

Необходимо предусмотреть на чертеже участок, где будет устанавливаться датчик. Он размещается в центре плёночного нагревателя. Делать отступ от стен рекомендовано не менее 500 мм. Идеальное расположение — самый холодный участок в помещение.

Технология монтажа

Монтаж инфракрасного теплого пола под ламинат начинается с предварительного составления схемы, по которой будет выполняться укладка. На чертежах указываются места, где предполагается разместить регулятор температуры и термодатчики. Наружная часть электрических кабелей, подсоединяемая терморегулятору, может быть оставлена снаружи или скрыта в штробе в стене. В первом случае ее рекомендуется прикрыть и замаскировать защитным коробом.

Подготовка пола

Основание подготавливается с учетом требований, предъявляемых к настилу ламината. Его нужно отремонтировать, выровнять, прогрунтовать, обработать специальными составами и убрать с поверхности мусор.

После этого укладывается фольгированный термоотражающий материал. Полосы закрепляются двусторонним скотчем, а швы соединяются клеевой лентой. Этот слой имеет толщину 2-3 мм.

Нужно учитывать, что при укладке теплоотражающего материала фольгированная поверхность должна оставаться снаружи. Использование такой подложки позволяет скрыть клеммы и коммуникационные кабели и предотвращает риск их выхода за уровень покрытия из ламинирующих панелей.

Укладка пленки

Нагревательная пленка раскраивается в соответствии с предварительно разработанной схемой

При ее разрезании нужно проявлять осторожность, чтобы избежать риска повреждения токопроводящих сегментов. В противном случае бракованный участок необходимо изъять

На следующем этапе осуществляется изоляция оголенных контактов. Данная операция повышает безопасность эксплуатации, поскольку эти провода не будут использоваться для подключения. Для изолирования проводки в комплектации предусмотрено наличие битумной ленты.

Нагревательные элементы устанавливаются медными проводниками вниз. Для фиксации можно использовать скотч. Клеммы продеваются через разрезы на пленке и обжимаются плоскогубцами. Выступающие части необходимо утопить в подложке.

Датчик температуры размещается под термопленкой и устанавливается в центре уложенного полотна. Рабочий элемент устройства должен быть направлен на излучающую полосу.

Пробный запуск

После завершения монтажа осуществляется подключение установленной системы обогрева к электрической сети. Для проверки ее работоспособности производится тестовый запуск.

Кабели питания протягивают к располагающемуся в стене регулятору температуры. Не допускается скручивание проводов, поскольку это может ухудшить качество коммутации или вызвать искрение и перегрев электропроводки. Если у вас нет достаточных знаний и навыков работы с подобным электрооборудованием, подключение рекомендуется выполнять в присутствии специалиста.

Укладка ламината

В случае исправного функционирования системы можно переходить к укладке финишного напольного покрытия. Сначала на пленочный пол укладывается гидроизоляционный слой в виде плотного полиэтилена или подложки. Настил осуществляется внахлест, а отрезы проклеиваются скотчем. Это обеспечит защиту от повышенной влажности, предотвратит вероятность повреждений и повысит уровень безопасности.

Укладка ламината выполняется в соответствии с инструкциями изготовителя и нюансами монтажа ламинированных панелей. По окончании всех работ выставляется необходимый температурный режим. Необходимо учитывать, что для лучшей адаптации напольного покрытия специалисты не советуют запускать подогрев на полную мощность. При первом запуске достаточно задать температуру 15-20оС и ежедневно поднимать ее, постепенно доводя до комфортного эксплуатационного уровня.

Процесс укладки теплого пола под ламинат вы можете увидеть на этом видео:

Сравнение водяного и электрических теплых полов

Водяной теплый пол – дороже в монтаже, но дешевле в эксплуатации.

Плюсы водяного теплого пола:

— менее энергозатратен (дешевое тепло);
— абсолютно безопасен;
— не сушит воздух;

Минусы водяного теплого пола:

— дорогой;
— требует дополнительное место для коллектора и т.п.
— производит шум циркулирующего теплоносителя;
— внутреннее обрастание трубопроводов;
— возможны протечки теплоносителя;
— сложность ремонта;
— требует регулярного сервисного обслуживания;
— неспособен поддерживать точную температуру

Водяной вариант оправдывает выбор в свою пользу, в том случае, если в доме постоянно проживают и общая площадь обогреваемого пола более 70 кв.м.

Плюсы электрического теплого пола:

— относительно дешевая;
— легкий и быстрый монтаж;
— работает бесшумно;
— абсолютно не заметен;
— легко задается и поддерживается нужная температура;
— долгий срок эксплуатации (до 50 лет в зависимости от производителя).

Минусы электрического теплого пола:

— очень энергозатратен (дорогое тепло);
— создает незначительное электромагнитное излучение;
— большая нагрузка на электросеть.

Все типы и виды теплых полов обладают антиаллергенным эффектом, т.к. идет равномерный нагрев помещения по всей площади пола и отсутствуют конвекционные потоки перепадов температуры и т.п.

Устройство пленочного теплого пола

Такой способ дополнительного обогрева помещения наименее трудоемок, но требует внимательного отношения и четкого исполнения всех требований. При монтаже на бетонный пол выполняется он в следующем порядке:

  • ревизия поверхности чернового пола с целью выявить и устранить неровности. Если затирка стяжки не была тщательно затерта в процессе сушки, рекомендуется выполнить нивелирующую стяжку толщиной 4 – 10 мм. Выполнить штробу для размещения кабеля датчика температуры и кабеля панели управления системой. Кабели устанавливать в гибкой пластиковой или металлической рубашке;
  • устройство паровой защиты из полиэтиленовой пленки. Ее края нужно завести на стены на высоту чистового пола и закрепить скотчем. Пленка укладывается внахлест с перекрытием 10 – 15 см, стыки также нужно проклеить скотчем;
  • уложить теплоотражающий слой из плиточных материалов Изолон или Пенофол, стыки склеить строительной лентой;
  • уложить на пол инфракрасную пленку. При этом необходимо учитывать расположение мебели и мощных электрических приборов (напольный кондиционер, электрокамин и т.п.). Под этими предметами установка нагревателя бессмысленна и может быть даже вредна. Датчик температуры устанавливается в соответствии с инструкцией по эксплуатации к устройству;
  • подключить кабель к пульту управления;
  • произвести пробный пуск системы, проверить прогрев всех секций пленочного нагревателя;
  • устроить слой влагозащиты из полиэтиленовой пленки;
  • настелить ламинат, адаптированный для пленочного теплого пола.

Для укладки теплого пола в помещении средних размеров понадобится не более 1,5 – 2,0 часов времени, эксплуатировать можно после завершения укладки ламината. Рекомендуется первое включение производить на минимальном режиме, коррективы в настройку вносить по мере прогрева поверхности, учитывая, что максимально допустимая температура должна соответствовать указанной на маркировке ламината, но не должна превышать 30 градусов по санитарным соображениям.

Однако в этом случае потребуется тщательная ревизия его состояния с заменой лаг при необходимости. Понадобится дополнительная протяжка досок винтами и качественная заделка всех повреждений и щелей шпаклевкой. После ее окончательного затвердевание места нанесения прошлифовать шкуркой.

Инфракрасный теплый пол стоит несколько дороже, что может быть компенсировано более низкими эксплуатационными расходами в течение приблизительно 2-х лет.

Типы теплого электрического пола

Есть два типа систем электрического теплого пола – пленочный ИК и кабельный. Также кабельный теплый пол имеет еще подвид – пол из нагревательных матов. Каждая система обладает своими особенностями, преимуществами и минусами.

Чтобы понять их отличия друг от друга, нужно узнать их поближе.

Кабельный пол

Несложно понять, что данная система подогрева подразумевает собой специальный нагревательный провод, уложенный конкретным методом под напольным покрытием.

Требуемую длину провода подсчитать каждый может сам – она зависит от габаритов и площади комнаты. Установка выполняется на армирующую сетку или специальную ленту, имеющую специальные фиксаторы.

Основными минусами системы считаются высокий расход электричества с учетом того, что много тепла расходуется именно на прогрев стяжки из бетона, и трудность настраивания температуры при необходимости.

Кабельный теплый пол под ламинат

Также нужно знать, где будет размещаться мебель – если устройство теплого пола будет находиться под диваном или шкафами, то возникнет риск ее перегрева или выхода из строя.

Под ламинат кабельный теплый пол кладется редко. Метод установки напоминает установку водяного теплого пола – провод требуемой длины раскладывается по конкретной схеме в стяжку.

Вот тут и возникают сложности, которые ограничивают применение под ламинатом этого вида системы. Дело в том, что если сначала нагревается стяжка, а только потом все остальное, то встречаются проблемы с подложкой, на которой установлен ламинат.

Она плохо передает тепло. А если ее и вовсе не использовать, то, увы, звуки от работающей нагревательной системы будут мешать.

Нагревательные маты

Это тоже кабельный вариант системы теплого пола, но здесь провод, отдающий тепло, устанавливается в специальные маты с сетками. Да и провод немного тоньше своего собрата, применяемого в предыдущем варианте.

Преимущество это вида состоит в том, что тут не нужно будет делать расчеты шага установки коммуникаций – они будут сразу закрепляться на нужном друг от друга расстоянии.

Инфракрасный теплый пол

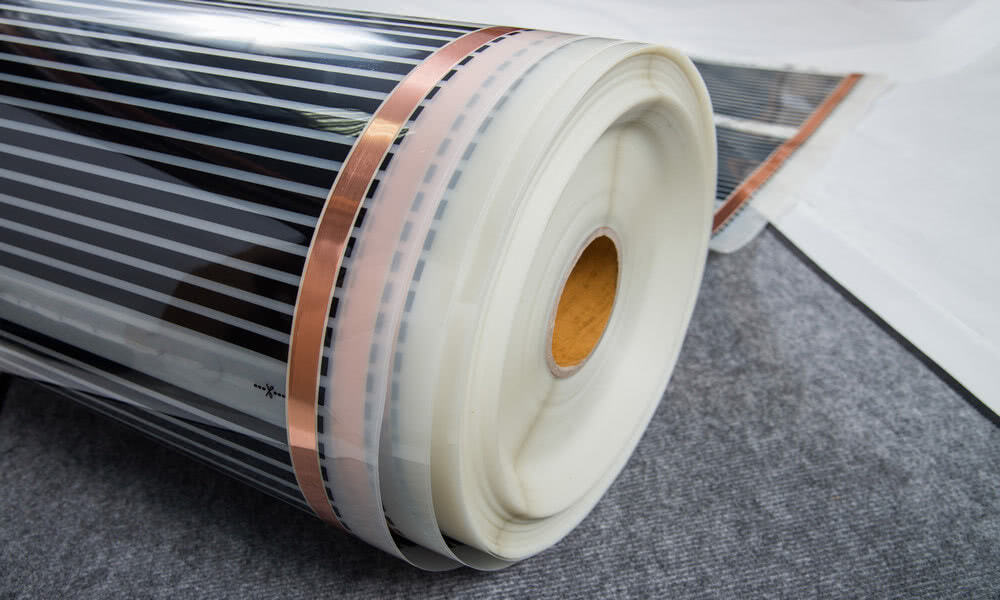

Пленочный или ИК теплый пол является одним из самых современных вариантов обогрева напольного покрытия.

Система подразумевает собой тонкий материал, который излучает конкретную частоту электромагнитных импульсов, которые оказывают влияние на окружающие предметы и поднимают их температуру.

Такая особенность ИК пола сильно напоминает лучи солнца, которые также все вокруг нагревают благодаря излучению.

Преимущества такого способа состоят в следующем:

  1. ламинат не выделяет вредный формальдегид при нагреве. Увы, данное вещество присутствует в клеевых компонентах, которыми крепятся элементы ламелей;
  2. ламинат не трескается и не деформируется, а также не расслаивается, что часто наблюдается при нагреве его матами или кабелем;
  3. толщина пола не возрастает;
  4. монтаж пленочного теплого пола довольно легкий, да и в использовании с ним обычно не появляется сложностей. Еще одно преимущество это типа обогрева – экономия, так как он ест меньше электричества, чем другие виды.

Есть ли смысл подогревать ламинат?

Когда смотришь рекламу от производителей ламинированных напольных покрытий, то слышишь, что продукция эта сделана из натуральной древесины, экологична и безопасна. Да, в составе материалов есть древесная мука, но свойства их отличаются из-за наличия химических добавок и строения самих ламелей.

Послойное строение ламинированной доски

На картинке выше показано классическое строение ламината, состоящего из:

  • бумаги, пропитанной смолами;
  • прессованной плиты ДВП;
  • защитных пленок.

Ламинат достаточно стойкий к протираниям, различным механическим и термическим повреждениям, воздействию ультрафиолета

В составе большинства моделей присутствуют формальдегиды. Они вредны для здоровья человека. Больше всего этих веществ в недорогой продукции из Китая. Дополнительный подогрев усиливает выделение толуола, фталата, фенола и прочих токсинов в окружающее пространство. По этой причине под пол с подогревом покупают специальные модели ламинированной доски, имеющей соответствующую маркировку.

Виды фаски

Также соблюдают следующие условия.

  1. Активное выделение перечисленных веществ начинается после преодоления порога нагрева в 40 градусов.
  2. Контролировать этот момент помогут дополнительные устройства – термодатчик и терморегулятор.
  3. Когда поверхность ламината не повреждена, летучим веществам трудно покинуть тело доски.
  4. Также стоит смотреть за плотностью подгонки швов – чем меньше щелей, тем лучше.
  5. Специальные модели ламината под теплый пол имеют показатель эмиссии Е0, и не более Е1. Концентрация вредных веществ в таких изделиях существенно ниже нормы.

Расчет количества ламината

Что еще нужно знать о подогреве ламината

Средняя толщина ламината составляет 8-10 мм

Основное тело ламината – это прессованная плита из древесных волокон, связанных клейкими веществами. Плотность материала достаточно высокая, но он все равно проводит тепло недостаточно хорошо. Кроме того, под ламинатом настилают изолирующую подложку, которая также будет активно препятствовать прохождению тепловой энергии.

Маркировка изделий для систем подогрева

Отличает их от обычных ламелей следующее:

  • пониженное температурное расширение во время нагрева;
  • меньшая толщина;
  • более плотная, хорошо проводящая тепло структура, компенсирующая потерю прочности из-за снижения толщины.

Рекомендации по укладке ламината

Учесть все эти моменты не составит большого труда — а значит, можно с комфортом пользоваться подогреваемым полом.

Водяной теплый пол

Источником тепла в таких системах является жидкий теплоноситель в виде воды или специальных составов типа антифриза. Нагрев теплоносителя производится в котлах различной конструкции, регулировка температуры осуществляется в смесительно узле на основании показаний датчиков температуры, устанавливаемых на обратном потоке жидкости. Возможен ручной или автоматический режим регулировки.

Нагрев финишного покрытия в системе водяного пола производится через посредство бетонной стяжки толщиной приблизительно 50 мм. Для укладки трубы под греющую стяжку применяются специальные пластиковые подложки с шипами, которые позволяют закреплять витки регистра на нужном расстоянии друг от друга, если применяются бесстыковые пластиковые трубы. А это мы вам настоятельно рекомендуем. Срок службы труб из металлопластика составляет 50 лет, а это уже больше, чем у стальных. Но в системах ГВС и ХВС важны не столько сами трубы, но соединения. При протечках в стяжке ремонт системы возможен только с разрушением стяжки.

Для большей прочности греющей стяжки применяется армирование дорожной сеткой с ячеей размерами 50 х 50 или 100 х 100 мм.

Внимание! Перед заливкой греющей стяжки по периметру стен нужно наклеить демпферную ленту толщиной 10 – 15 мм для компенсации температурных деформаций стяжки при нагреве. Перед началом бетонирования систему следует заполнить водой и в пробном режиме проверить ее работоспособность и отсутствие протечек

При необходимости – устранить неполадки, после чего начинать бетонирование

Перед началом бетонирования систему следует заполнить водой и в пробном режиме проверить ее работоспособность и отсутствие протечек. При необходимости – устранить неполадки, после чего начинать бетонирование.

Для предотвращения растрескивания стяжки в состав бетона нужно ввести армирующую добавку в виде фибрового волокна. Марка бетона не ниже М300. Время сушки стяжки составляет 28 дней.

Бетонирование производится по маякам с тщательным выравниванием поверхности

Особое внимание следует уделить сплошности бетонного слоя, не допуская образования воздушных пузырей

Для ускорения процесса строительства можно применить способ укладки полусухой стяжки, полная готовность для продолжения работ при этом сокращается до 7 дней. Но для выполнения этой работы следует воспользоваться услугами наемных специалистов.

Подготавливая поверхность под настилку ламината, необходимо произвести тщательную затирку для выравнивания поверхности.

Регулировка режима нагрева производится через смесительный узел. При этом нужно учитывать, что установка режима на постоянные показатели производится только для основного отопительного оборудования в зависимости от погодных условий.

Для контуров теплого пола устанавливается автоматическая регулировка с контролем температуры обратки. При этом руководствуются реальной температурой поверхности пола на основании показания датчиков, установленных в каждом помещении.

Система радиаторного отопления работает на самотечном принципе и может быть выполнена в едином контуре для всего здания.

Нужно учитывать, что обе схемы обогрева жилища взаимосвязаны, поэтому при сезонном запуске следует начинать с минимальных режимов, постепенно выводя на комфортный температурный уровень. Такая работа может занять до 10 – 15 дней.

Для обеспечения непрерывного обогрева жилища применяют установку нескольких котлов, соединяемых последовательно через байпасы, работающих на разных типах топлива:

  • электрические;
  • газовые;
  • индукционные;
  • твердотопливные.

Для надежного отопления устанавливают минимум два котла.

Какой выбрать теплый пол для своего жилища решать его хозяину, и мы надеемся, что приведенная информация будет полезна

Обратите внимание, что электрический теплый пол, укладываемый под стяжку, при выходе из строя потребует на восстановление капитальных затрат, чего не скажешь об индукционном

Укладка теплого пола под ламинат без стяжки в самом крайнем случае потребует демонтажа финишного покрытия, которое легко восстанавливается после устранения повреждений. Успехов вам!

голоса

Рейтинг статьи

Установка водяного теплого пола на деревянный под ламинат

Видео

Теплый пол под ламинат

Watch this video on YouTube

Основание будет создаваться с помощью плит из пенополистирола, обладающих фольгированной поверхностью. Будем считать, что черновой деревянный пол под ламинат изготовлен из ОСП панелей. Монтаж водяного теплого пола на деревянное основание состоит из следующих этапов:

  1. Устранение мелкого и крупного строительного и обычного мусора. Необходимо смести мусор веником и пропылесосить.

  1. Теперь требуется создать технологический зазор при помощи демпферной ленты. Как правило, при эксплуатации теплого деревянного пола повышение и понижение температуры приводит к изменению формы досок. Чтобы предотвратить повреждение, делается подобный зазор с помощью ленты или подложки для ламината (но толщина должна быть больше – около 8 мм). Лента размещается по всему периметру помещения.

Следующий этап – нанесение слоя монтажной пены, на которую необходимо клеить плиты к основанию

Если ремонт делается своими руками, важно аккуратно нанести пену по всему периметру и небольшое количество в центр

  1. Если плита размещается в углу, необходимо вырезать Г-образную форму, подходящую по размерам. При самостоятельной разметке делайте срез примерно на середине плитки, чтобы бороздки на поворотах точно совпали.

  1. Подобным образом производится укладка всей поверхности. Уложить трубы теплого пола можно по различным схемам. Представленные на изображении ниже варианты различаются по теплоотдаче, эффективности функционирования и сложности реализации своими руками.

Трубы, по которым подается вода, требуется завести в комнату и осторожно поместить их в каналы. Трубы должны быть плотно зафиксированы

Благодаря форме каналов площадь соприкосновения и плотность соединения увеличиваются.

  1. Создается основание под ламинат на деревянный пол. Следует учитывать, что даже при учете высокой плотности листов из пенополистирола, желательно сделать дополнительный слой основы. Если пренебречь этим и прямо на пенополистирольную подложку укладывать линолеум, существенно возрастает опасность поломки трубопровода. Дополнительный слой можно создавать из гипсоволоконных панелей (к примеру, суперпол от производителя Knauf). Они зачастую обладают специальными прорезями, позволяющими объединить все компоненты в единое целое, используя полиуретановую пену. После чего на поверхность водяного пола укладывается тонкая подложка, и можно приступать к размещению ламината.

При выборе типа расположения теплого деревянного пола под ламинат следует ориентироваться на схему.

При самостоятельном монтаже системы обогрева и наличии соответствующего опыта можно самому реализовать более сложную схему (к примеру, двойную змейку).

Выбор теплого пола под ламинат

С появлением на рынке, ламинат постепенно стал вытеснять традиционный деревянный пол. Причиной тому является относительная дешевизна нового покрытия и белее высокие эксплуатационные характеристики. Отделка поверхности под древесину придает ламинату эстетичный и презентабельный внешний вид.

Основные разновидности теплого пола представлены тремя основными конструктивными решениями:

водяной – жидкий теплоноситель циркулирует по регистру из труб, размещенному в бетонной стяжке на черновом полу. Обращение обеспечивается циркуляционным насосом, контроль температуры производится регулировкой температуры обратки в смесительно узле контура;

Обогрев финишного покрытия производится опосредовано через стяжку из цементно – песчаного раствора. Водяной теплый пол может служить до 50 лет, если для регистра используется бесстыковая пластиковая труба;

инфракрасный теплый пол представляет собой трехслойную пленку. Между двумя защитными слоями установлены излучатели. Принцип действия такой же, как у солнечного света – производится нагрев предметов, на которые попадает излучение, и уже от них прогревается воздух в помещении.

Многочисленные исследования не установили какого-либо вредного воздействия инфракрасных лучей на организм человека или животных. Более того, они способны оказывать антибактерицидное действие на окружающее пространство. Интенсивность излучения, а, следовательно, и степень нагрева пола регулируется с пульта управления с использованием термодатчика под полом;

кабельный теплый пол – нагрев поверхности может осуществляться греющим кабелем. Рынок предлагает специальные основания с готовыми кабельными каналами, а также рулонные устройства, в которых нагреватель размещен между слоями защитной пленки. Основными недостатками считается ненадежность клеммных соединений и относительная дороговизна, как при обустройстве, так и при эксплуатации. Применение таких теплых полов имеет ограниченный характер.
