Где резать светодиодную ленту: рассмотрим по порядку

3 варианта установки датчика взмаха руки

Под датчик в шкафчике высверливаете аккуратное отверстие, вставляете его туда, а разъемы от проводов выводите во внутрь.

Иногда люди
при заказе кухонных гарнитуров, снизу шкафчиков используют небольшой козырек.

В этом случае, для закрепления датчика даже высверливать ничего не придется. Берете отрезок полипропиленовой трубы d-15-20мм и вырезаете в ней небольшую прорезь.

После этого
отрезок трубки саморезом крепится к ДСП, а уже в него вставляется ИК датчик.

Еще один способ монтажа, который можно использовать на ранней стадии проектирования кухни и выбора мест расположения всех розеток — это переделка телевизионной розетки.

Заранее выбираете место, где у вас будет стоять такая розетка с датчиком и заводите туда проводку.

После этого выкидываете все внутренности со стандартного корпуса ТВ розетки и вставляете вместо них ИК датчик.

Обычно он идеально подходит. После чего, монтируете такую розетку в стену.

В итоге у
вас в шкафчиках вообще будет минимум проводов. Правда такой способ нужно
планировать заранее. На готовой кухне провернуть такой фокус у вас навряд ли
получится.

По поводу
ложных срабатываний ИК датчиков не беспокойтесь. Работают они при приближении
предмета или руки на расстоянии в 7см.

Так что
кошка, случайно залезшая на стол и гуляющая мимо него среди ночи, ничего не
включит. Хотя конечно хвостом может и достать.

Вид применяемых светодиодов

Как правило, вид применяемого излучающего диода определяется размером чипа и маркируется четырёхзначным числом. Сегодня наиболее часто применяются светодиоды 5730, 2835, 3528 и 5050. Две первые цифры указывают на длину чипа, две вторые – на его ширину. Обозначения указываются в миллиметрах.

Надёжный, продукт изготавливается на брендовых предприятиях, имеющих для покупателя свой интернет-сайт с контактной информацией. Он выпускается под собственной маркой Samsung, Philips, LG, Epstar. Фирмы осуществляют контроль на всех стадиях изготовления с проверкой качества комплектующих деталей. Их затраты на оборудование, технологию, дорогие материалы влияют на окончательную стоимость изделий.

Дешёвую ленту изготавливают на малых фирмах, где некоторые прогрессивные технологии заменены ручной работой. Комплектующие элементы выбирают недорогими. Полный качественный контроль отсутствует. Поэтому цена их ниже, долговечность ограничена.

Гибкие материалы: Кабель гибкий морозостойкий купить в Москве недорого — продажа, стоимость. Заказать кабель гибкий морозостойкий цена в интернет магазине

Светодиодные ленты незаменимы, когда нужно обеспечить освещение или подсветку на большой длине. Разрезать на части можно только светодиодные ленты, не защищенные от влаги, то есть только те, которые предназначены для эксплуатации в помещениях. Влагозащищенные и влагостойкие светодиодные ленты без последующей герметизации разрезать недопустимо.

Для устранения этого недостатка созданы светодиодные модули, позволяющие осуществлять подсветку интерьера и световую рекламу легко, быстро и надежно. Область применения светодиодных модулей на практике ограничена только фантазией человека. Особенно удобны модули для подсветки в автомобиле. Достаточно подключить через предохранитель к бортовой сети и приклеить или закрепить саморезами модуль внутри салона автомобиля или с наружной его стороны.

Конструкция светодиодных модулей представляет собой неглубокую кроватку из пластмассы или металла, в которой установлена печатная плата со светодиодами. Сверху плата залита прозрачным силиконом. Таким образом, обеспечивается защита от воздействия влаги и брызг воды. Светодиоды подключены по такой же схеме, как и в светодиодной ленте, приведенной выше.

На внешней стороне дна кроватки имеется липкий слой, открыв который удалением защитной пленки, модуль можно фиксировать на любой плоской поверхности. Предусмотрена возможность крепления за проушины модулей с помощью саморезов. Все светотехнические и электрические расчеты, приведенные выше на странице для светодиодной ленты, справедливы и для светодиодных модулей.

Модули легко отделяются от блока по одному или группами. Электрически все модули уже соединены между собой. Достаточно подать питание на любой крайний из них и засветятся светодиоды на всех модулях. Блоки можно наращивать в любом количестве, соединяя их параллельно.

Если вдруг одна из триад светодиодов на светодиодной ленте перестала светиться, то значит вышел из строя один из светодиодов или резистор. Ленту можно отремонтировать, заменив светодиод исправным. Неисправный светодиод можно попробовать найти внешним осмотром, а если не получится, то с помощью измерительных приборов. Инструкция по поиску подробно описана в статье «Ремонт светодиодных ламп».

Как соединить светодиодную ленту. Паять или не паять: вот в чём вопрос!

Светодиодные ленты широко используются для декоративной подсветки помещений или предметов интерьера. Во время монтажа такого типа освещения часто возникает необходимость выполнить соединение светодиодной ленты между собой. От того, насколько правильно проведено такого рода соединение, в конечном итоге зависит качество и эффективность подсветки.

ВАЖНО! Электромонтажные работы следует проводить только с полным соблюдением требований техники безопасности

Как соединить светодиодную ленту без пайки

Для такого способа соединения фрагментов ленты или полной пятиметровой длины используются специальные приспособления, называемые коннекторами. Они выпускаются для сращивания как монохромных, так и многоцветных лент (RGB). Коннекторы с проводами могут быть использованы для выполнения поворота ленты или подключения ее к блоку питания.

Кроме того, существуют коннекторы, предназначенные для соединения лент:

• встык; • с углом 90 градусов; • с произвольным углом (два коннектора, соединенных проводами); • крестообразно (узловой коннектор).

Соединение светодиодной ленты коннектором требует предварительной подготовки:

1) Отрезаем от ленты фрагмент нужной длины по специальной маркировочной линии, нанесенной на подложку ленты. Следует помнить, что такие маркеры наносятся через равные промежутки, длина которых обычно составляет 50 мм.2) Чтобы обеспечить надежное соединение, контакты очищаются от пленки окислов с помощью монтажного ножа или другого приспособления. В лентах, имеющих влагозащитную оболочку, контактные пластинки предварительно необходимо освободить от силиконового покрытия.3) На коннекторе поднимаем прижимную пластину, после чего вставляем подготовленную ленту в направляющие канавки и продвигаем вперед до надежной фиксации подпружиненными контактами. После чего закрываем прижимную пластину.

Для того чтобы правильно выполнить подключение ленты к блоку питания, провода коннекторов имеют различную цветовую маркировку. Положительному полюсу (+) соответствует провод красного цвета, а отрицательному (-) – провод с черной изоляцией.

Как соединить две светодиодные ленты встык

Соединение фрагментов светодиодных лент с помощью коннектора встык выполняется по такой же схеме, но с обеих сторон.

Достоинство такого метода сращивания лент состоит в простоте монтажа и скорости его выполнения. Однако со временем на медных пластинах образуется слой окислов, что приводит к ослаблению надежности контакта и вероятному обрыву цепи.

Как соединить светодиодную ленту пайкой

Такой способ сращивания лент более трудоемок и требует применения паяльного оборудования, но является более надежным и исключает возможность окисления контактов. В предыдущих разделах, описывающих как соединить светодиодную ленту с помощью коннектора, был указан метод подготовки ленты. Для стыковки лент методом пайки потребуется:

1) Подготовить провода нужной длины и зачистить их концы от изоляции.2) Обезжирить концы проводов и контактные пластины на ленте.3) Залудить концы питающих проводов и контакты на ленте.

4) Припаять провода к контактам.

Следует помнить, что к плюсовому контакту ленты припаивается провод с красной изоляцией, а к отрицательному – провод с изоляцией черного цвета. Пайку нужно выполнять быстро, так как перегрев светодиодной матрицы приведет к ее выходу из строя, кроме того, из-за высокой длительной температуры может повредиться подложка ленты.

Чтобы защитить место пайки от воздействия окружающей среды и повышенной влажности, используется изоляционная лента или термоусадочная трубка.

Знание о том, как соединить светодиодную ленту между собой, поможет избежать ненужных ошибок, а значит правильно и качественно выполнить монтаж декоративного освещения.

Использование углового коннектора

Как правило, светодиодная лента продаётся в бобинах по 3 или 5 метров. В некоторых случаях этой длины достаточно даже для того, чтобы собрать подсветку по периметру потолка или витрины одним куском. Но мало кому известно, что максимальный радиус изгиба ленты составляет 5 см. При его превышении тончайшие печатные проводники со временем начнут отслаиваться от основы, а места пайки светодиодов и резисторов будут нарушены. Чтобы этого не случилось, светодиодную ленту разрезают (только по линии разреза!) на две части, которые сначала приклеивают под нужным углом, а затем восстанавливают электрический контакт.

  • в одной плоскости (в углу потолка);
  • в разных плоскостях (в углу двух стен).

Функционально они делятся на три вида:

  • 2 контактные, для подключения одноцветных лент;
  • 4 контактные, для подключения RGB-лент;
  • 5 контактные, для подключения RGBW LED-лент.

Чтобы надёжно соединить два светодиодных отрезка между собой, сначала нужно их подготовить. Для этого ножом аккуратно зачищают контактные площадки, расположенные на краю обеих лент. Затем в зависимости от типа применяемого коннектора рассчитывают допустимое расстояние между отрезками и производят их монтаж. На последнем этапе подготовленные края защёлкивают в переходнике.

Преимущество данного способа в том, что полученная конструкция легко собирается и разбирается в труднодоступных местах. Недостатком пластиковых соединителей является их стоимость, которая в розницу может доходить до 1$.

Как отрезать

Можно ли резать светодиодную ленту в любом месте?

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Нельзя, есть определенные правила, по которым она режется. Это связано с конструкцией этого устройства.

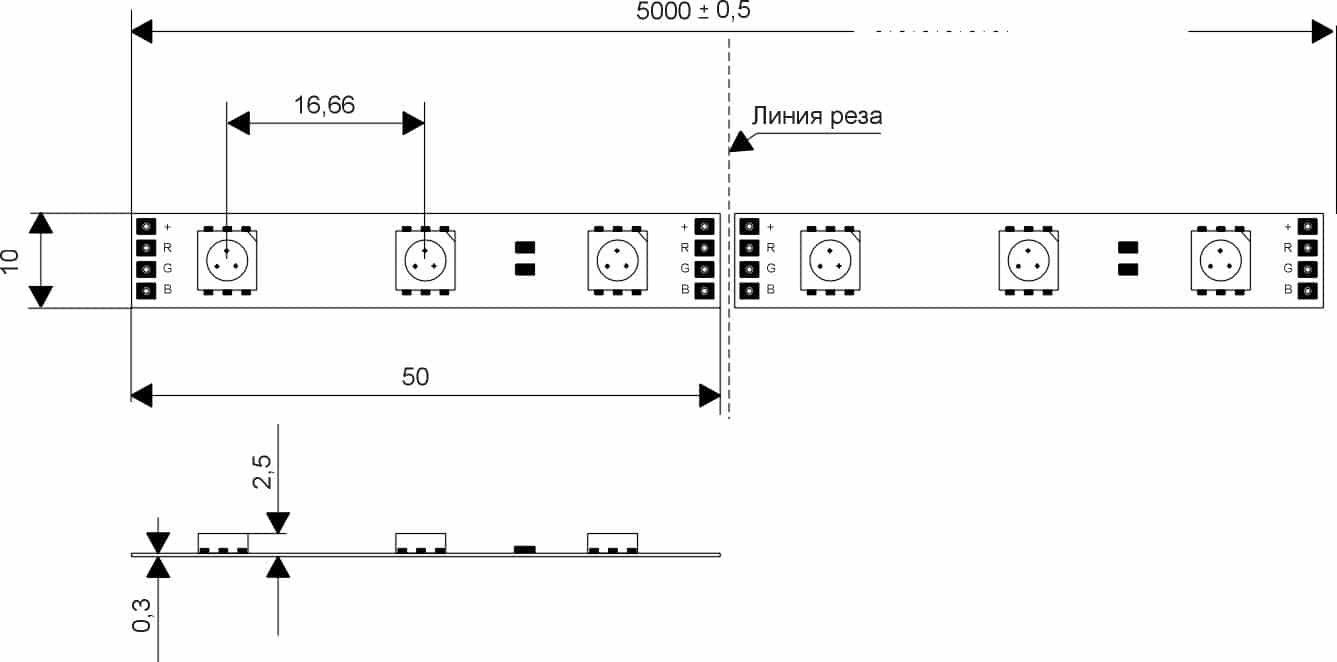

Линия реза светодиодной ленты

Устройство светодиодной ленты

Лента со светодиодами – это печатная плата в виде гибкой полосы. Вдоль нее нанесены две, а на устройствах RGB – четыре токопроводящих полоски (на полосах RGBW – пять), между которыми расположены светодиоды. В приборах, подключающихся к сети 12 В, они собраны группами по три диода и ограничивающее ток сопротивление.

Количество диодов зависит от питающего напряжения, и если питающее напряжение выше – 24, 110 или 220 В, то светодиодов в группе больше.

В местах, в которых рулон можно разрезать, на токопроводящих полосках есть контактные площадки для подключения проводов. Также там есть обозначения места реза — пунктирная линия или ножницы.

Как резать обычную светодиодную ленту 12 В

участок обрезки ленты

На светодиодной полосе 12В диоды расположены группами по три штуки. Между каждой группой есть место реза, отмеченное соответствующим значком.

Именно здесь ее можно порезать на куски. Если разрезать произвольно, то ближайшие к месту реза светодиоды гореть не будут и на токопроводящем слое не будет места для подключения. В этом случае придется укоротить полосу и обрезать поврежденный участок.

Как правильно отрезать цветную (RGB) светодиодную ленту

Устройство ленты RGB аналогично обычной полосе. Главное отличие в том, что на ней четыре токопроводящих полоски. Маркируются они символами «R», «G», «B» и «-». Этим они отличаются от обычной полоски, на которой контактные площадки маркируются «+» и «-».

Отрезать ее можно так же, как обычную, монохромную — в месте реза, обозначенном соответствующим значком.

Кроме устройств RGB, есть RGBW, с пятью токоведущими полосками и светодиодами четырех цветов – красным, зеленым, синим и белым. Режутся они так же, как и обычные, монохромные.

С гидроизоляцией

Лента с гидроизоляцией

Если на светодиодной полоске для повышения водозащищенности нанесен слой силикона, только сверху или с обеих сторон, то она режется как обычная. Устройство такой конструкции со светодиодами ничем не отличается от обычной.

Основная сложность в том, чтобы при разрезании силикон не помешал произвести эту операцию точно посередине контактной площадки. Поэтому это лучше сделать не ножницами, а острым ножом:

  1. разрезать верхний слой силикона в намеченном месте;
  2. разрезать саму полосу;
  3. разрезать нижний слой силикона.

После отрезания куска нужной длины необходимо подрезать концы полосы для пайки или подключения коннектора. Это делается ножом. Для пайки провода достаточно снять силикон только сверху. Для подключения с помощью коннектора, нижний слой силикона также необходимо удалить.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Осторожно! Полосу легко повредить, поэтому снятие гидроизоляции необходимо производить очень аккуратно

Обрезка светодиодной ленты для ремонта

В период эксплуатации один из диодов может выйти из строя. Это приведет к тому, что погаснет вся группа – три в устройстве, рассчитанном на 12 В или больше, в приборах, которые подключаются на другое напряжение. Для ремонта необходимо вырезать поврежденный участок и заменить его исправным. Обрезается такая полоса в местах реза рядом с неработающими светодиодами.

Если нет маркировки

Если отсутствует маркировка места реза, то он производится между рядом расположенными контактными площадками или посередине площадки, вытянутой вдоль токопроводящего слоя.

Выглядит эта площадка как расширение полоски, расположенной на краю ленты и должно быть на всех полосках, которые есть на устройстве.

Располагаются они рядом, поперек полоски со светодиодами.

Это интересно: Как рассчитать мощность светодиодной ленты и блока питания — описываем суть

Светодиодное освещение

Вообще хочу подсветку потолка и ниши для штор сделать. Чтоб от одного выключателя включалась подсветка потолка, а другой выключатель включал подсветку ниши, и работали от одного пульта. Подскажите, плиз,если я подключу светодиодную ленту( smd 5050 rgb 60 led на метр) ВЫКЛЮЧАТЕЛЬ >>> БЛОК ПИТАНИЯ >>> КОНТРОЛЛЕР >>> СВЕТОДИОДНАЯ ЛЕНТА , а другая лента на нишу ВЫКЛЮЧАТЕЛЬ >>> БЛОК ПИТАНИЯ >>> УСИЛИТЕЛЬ(конец первой ленты>>>начало второй ленты) >>> СВЕТОДИОДНАЯ ЛЕНТА . вообщем сам вопрос ,через усилитель проходит сигнал на ленту,если она подключена к концу первой ленты,а источник питания который должен идти на вторую ленту не подключен?Повторюсь хочу чтоб все это работало от одного пульта и 2 выключателей

По Вашей схеме подсветка ниши будет работать только вместе с потолком. Подключать ленту к усилителю без питания – можно

огромное спасибо за то что откликнулись ,а как сделать чтоб раздельно работал этот пирог. и еще принято на выключатели тянуть полтора квадрата ,достаточно этого будет чтоб работала неперегриваясь и тд. моя подсветка,характеристики ленты(будет ее 10 метров+ ниша 4 метра): 14,4 ватт на метр, 1.2 ампера на метр; контроллер 144 ватт,12 ампер ,3 канала по 4 ампера на каждый; блок питания на 180 ватт думаю ,но еще не опредилился и с усилителем не определился

Сечения кабеля 1,5мм2 достаточно. По поводу независимого включения – уточните, у Вас ленты RGB? Тогда так: контроллер запитывается постоянно, ставите 2 БП и 2 усилителя, подключённые к контроллеру и выключателями подаёте питание на нужный БП усилителя. Не забудьте, что БП и усилитель необходимо ставить рядом с ленточками и ленту 10м соединять кусками по 5м паралельно усилителю. Всего потребуется 3 БП, 2 усилителя и 1 контроллер Если расстояние можду выключателями небольшое, то можно попробовать обойтись 1 БП, а выключатели будут коммутировать 12В с БП на усилители

да rgb 5050 300 led,что-то я протормозил со схемой,чтоб понять мне вот пример: питание >>> контроллер >>> лента >>> усилитель >>> лента, будет ли гореть вобще последняя лента, если на усилитель подключены только конец первой ленты.

Если питание на усилителе будет, то и гореть будет

Но для Вас схема будет такой:

огромное спасибо буду разбираться, но 2 схема кажется не подойдет с выключателей напряжение на контроллер не 12 в идет же, блок питания для преобразования в 12 в или трансформатор лучше ставить,мне чтоб не шумели!!и еще вопросик планирую выключатели с подсветкой ставить, в нем же малый ток бежит на ленту не повлияет,будет полностью выключаться при выключении выключателя?

Светодиодные ленты питаются постоянкой 12В, поэтому нужен именно блок питания

2 схема кажется не подойдет с выключателей напряжение на контроллер не 12 в идет же. и еще вопросик планирую выключатели с подсветкой ставить, в нем же малый ток бежит на ленту не повлияет,будет полностью выключаться при выключении выключателя?

А кто Вам запрещает коммутировать выключателем 12В ? Стандартная проложенная проводка? Про подсветку выключателей – всё зависит от БП

а все понял,просто не очень прям ас в схемах(((, а насчет подсветки выключателей интрига ппц( Главное не накасячить так как сам собираюсь этот пирог монтировать и еще вопросик вы написали что это все должно быть рядом с лентой,расзе нельзя допустим на полу в шкафу установить блок питания контроллер с помощью клеммников ваго и провода сечением полтора квадрата (5 метров) тянуть на потолок и с помощью этих же самых клеммников на потолке соединиться,может че то не допонимаю разьясните плиз? и если я куплю 2 контроллера один с белым пультом второй черный к примеру этот ” > один на пол пущу другой на потолок, я так понял что одна частота радио и будут управляться 2 контроллера с одного пульта правильно или там все же что-то стоит чтоб под контроллер подходил именно этот пульт что в комплекте,а то я так понял что любой пульт будет подходить к любому контроллеру если это радио прием,получается если я во всех комнатах потолок сделаю радио,то он с одного пульта будет управляться и если я в одной комнате выберу цвет то и во всех остальных комнатах будет этот цвет?

Далеко от ленточек разносить БП, контроллер и усилители не стоит по 2-м причинам:

  • существенное падение напряжения на соединительном кабеле
  • вести придётся 12 проводов (по 4 провода на каждый 5 метровый отрезок и 4 провода на 4 метровый отрезок)

Может на полной схеме будет понятнее

По поводу контроллеров. Обычно контроллеры кодированием привязаны каждый к своему пульту и от чужого пульта работать не могут. 2 контроллера – 2 пульта” >

Если хотите управлять светом с одного пульта, придётся ставить мультизонный пульт и контроллеры (дороговато) ” >

Вот схемки для двух и для одного контроллера

Описание

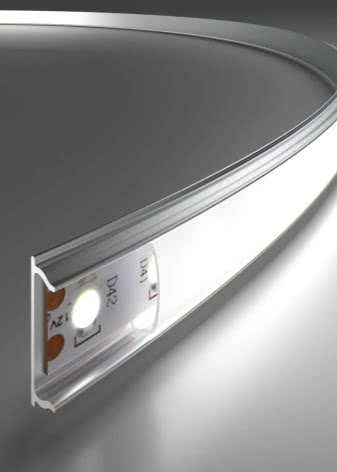

Алюминиевый гибкий профиль для светодиодной ленты очень хорошо проявляет себя при оформлении полукруглого угла. Приветствуется также его использование для арок. Без труда можно подготовить светильники самого оригинального вида. Для изготовления таких конструкций берут алюминий с анодированием, отличающийся повышенной крепостью.

К тому же анодированный профиль отлично защищен от:

  • небольших сколов;
  • оцарапывания;
  • накопления грязи и пыли.

С помощью такого изделия можно легко сформировать отвечающую самым высоким эстетическим требованиям подсветку и визуально облагородить конструкцию. Без труда удается поставить профильный элемент даже в сложных местах, где другие оформительские приспособления едва ли приемлемы. Алюминий отличается внушительной теплопроводностью. В результате он помогает отвести тепло от ленты и исключить неоправданно раннее понижение ее яркости. Срок службы светильников будет существенно продлен.

Поскольку при изготовлении профиля обычно используется алюминий, дешевым такое решение явно быть не может. Потому любой квалифицированный мастер, да и заказчик, всегда стремится экономить на таком изделии. Средний номинал теплопроводности колеблется от 0,01 до 0,15 кВт на 1 м.

В некоторых случаях наряду с алюминием для получения профиля используют пластик. Тогда необходимо еще тщательнее оценивать тепловые характеристики. Угловые (и не только) профильные модели преимущественно оснащены снимающимися рассеивателями. Это позволяет сократить чрезмерную яркость свечения светодиодов, которая может причинить вред зрению людей. Современные рассеиватели уменьшают световой поток в среднем до 75%.

Встраиваемая разновидность профилей призвана помочь в организации дизайнерских решений, если требуется создать неповторимый интерьер. Можно с ее помощью стыковать ДСП и гипсокартон, размещая ленту точно на пересечении. Допускается расположение модулей и над плоскостями поверхностей, и по принципу заподлицо. Край выполнен так, чтобы все появляющиеся неровности перекрывались. Встраиваемые профили востребованы в кухонных и столовых зонах; многие оформители стараются ставить при этом светодиоды внутрь мебели, чтобы из нее наружу лился свет.

Накладной профиль пригоден для установки на всех мыслимых поверхностях. Для этой цели применяют и саморезы, и клей. Пластиковые накладные блоки помогают, если рельеф поверхности особенно сложен — потому что их несложно изогнуть желаемым образом. По соображениям экономии там, где не слишком важна эстетика, применяют стальные или алюминиевые профили

Важно: такие строительные элементы не должны быть перфорированными, рифление также недопустимо

Как закрепить светодиодную ленту на стене — Строительство и ремонт

Светодиодную ленту возможно использовать разным образом. В зависимости от особенностей ведётся и монтаж. Нередко применяют светодиоды в качестве подсветки для раковин. Особенность — в запрете в подобных зонах применять освещение на 220 В. По крайней мере, ближе, нежели на высоте в пару метров.

За счёт этого под вторым уровнем гарнитура, развешенного по стенам кухни, нормальный свет не установить. А светодиоды питаются от 12 В, что переводит их автоматически в высший класс электробезопасности. Указанные приборы уже вправе применяться даже для подсветки джакузи.

Но сегодня покажем, как производится установка светодиодной ленты на потолок.

Где на подвесном потолке установить светодиодную ленту

Чаще подсветкой снабжают потолки из ПВХ. Упомянутый подвид полимера тонкий и прочный. Достаточно посмотреть, как грубо заталкивают край полотна в клипсу при монтаже, чтобы проникнуться указанной истиной. Вдобавок ПВХ на потолке обычно термоусадочный:

Для выравнивания мелких дефектов применяется строительный фен

С большой осторожностью мастер ведёт вдоль каёмки, чтобы избавить взгляд от неровностей. По причине проделанной сложной процедуры демонтажу ПВХ потолок не подлежит.

Это значит, что доступ к светодиодной ленте, стоящей выше полотна, получить не удастся

Следовательно, применяется подсветка потолка в избранных случаях

Это значит, что доступ к светодиодной ленте, стоящей выше полотна, получить не удастся. Следовательно, применяется подсветка потолка в избранных случаях.

Варианты потолочной подсветки

Потолок Армстронг

Допускается снабдить прозрачными плитами из пластика. Над подобными часто размещают светильники. Все это красиво обставляется, прозрачные плитки образуют вкрапления, или создаётся рисунок, в зависимости от фантазии дизайнера. В нашем случае стропила для установки плит возможно использовать в качестве каркаса, несущего светодиодную ленту. Возможно, придётся её нарезать кусками, технологию расскажем позднее.

Потолки ПВХ

Не всегда ставятся на клипсы. Порой удаётся вырезать полотно, а по периметру приделать гарпун. Потолок крепится на специальный профиль (для предыдущего случая используется подобный – «прищепка»), куда забивается по периметру. В результате конструкция получается съёмная, а натяжение получается за счёт прочной стыковки гарпуна. Закрывается снизу узким декоративным профилем.

Система установки ПВХ потолка на штапик отличается тем, что в стартовый профиль по периметру забивается особой формы пластиковая дощечка. Работать придётся вдвоём, зато удаётся гибко регулировать натяжение потолка.

Рекомендации по монтажу

Три перечисленные системы – помимо экстравагантных – годятся для симбиоза со светодиодными лентами. В этом случае освещение натягивается выше и обычно идёт по периметру.

Для потолков Армстронг направляющий профиль (условно назовём стрингерами) изготовлен из алюминия, а для ПВХ полотна применяется преимущественно пластик. Но из правила отдельные мастера делают исключение: по периметру полотна крепят гибкий кант, заталкивают его между стеной и направляющей.

Монтаж светодиодной ленты ведётся по внутреннему краю профиля, подсветка располагается над потолком (см. рисунок).

Схема монтажа

Профиль обычно крепится к стене на дюбель-гвозди, не доходя до потолка. В образовавшемся пространстве ставится освещение. По торцу профиля клеится светодиодная лента. Обычно снабжается по оборотной стороне антиадгезионной лентой. Нужно аккуратно снять защитный слой, и внизу окажется клей. Способ монтажа различается, алюминий послужит отличным радиатором для нашей подсветки, отводя тепло. Отмечается нюанс:

Если неприятность случилось, заделайте прореху малярным скотчем, а для укрепления на профиль применяйте клеевой пистолет (нагревающееся жерло с курком и патронами из абиетиновой смолы и винилацетата). Аналогичное производится на стыках двух светодиодных полос. В указанном месте имеются контактные площадки под провода адаптера или блока питания.

Проводящий слой потребуется заклеить малярным скотчем (только при необходимости), а дальше уже использовать клеевой пистолет.

Обратите внимание, на стыках не нужно паять светодиодную ленту, если просто собираем продолжение ветки. В этом месте светодиодной ленты стоят контактные площадки. Они нужны для подключения блока питания

Они нужны для подключения блока питания.

Обычно припаивается небольшой шлейф с разъёмом, куда стыкуется кабель, но допустимо напрямую, больших напряжений не предвидится. Чтобы соединить светодиодную ленту между собой, просто вставляете одну в другую. Плотность контакта проверяется элементарно – придётся прозвонить отрез целиком.

Преимущества и недостатки светодиодных лент

Основное достоинство светодиодных лент заключается в возможности их применения для формирования сложного декоративного освещения и в простате монтажа. Светодиодная лента делается на гибком основании и ей достаточно просто придать различные формы.

Цвет светодиодной ленты может быть практически любым. Существуют некоторые стандартные цвета монохромных светодиодных лент и разновидности их оттенков, а также многоцветные светодиодные ленты, способные менять цвет. К тому же их яркость достаточно просто регулировать.

Немаловажным достоинством светодиодных лент является срок их эксплуатации и потребляемая мощность, которая в разы меньше, по сравнению с другими источниками света. При соблюдении всех правил и рекомендаций по подключению от производителя, они могут проработать от 20 тысяч часов до 50 тысяч часов, а при принудительном уменьшении потребляемой мощности на 20% или 30% от номинала, срок их службы увеличится еще больше.

Основной недостаток светодиодных лент заключается в их сильной чувствительности к перегреву. Связано это именно с самими светодиодами, которые при нагреве выше 70 градусов по Цельсию начинают деградировать, что проявляется в изменении спектра излучаемого света и уменьшении яркости. В конце концов это приводит к перегоранию светодиода. Именно поэтому необходимо четко придерживаться всех рекомендаций по монтажу светодиодных лент и обязательно при необходимости использовать алюминиевый профиль для отвода тепла.

Часто задаваемые вопросы по светодиодным лентам

Что такое светодиодная лента?

Светодиодная лента – это гибкий длинный источник света, собранный на основе гибкой тонкой печатной платы, с одной стороны которой с определенным шагом размещены светодиоды и вспомогательные радиодетали.

Где используют светодиодную ленту?

Светодиодную ленту можно использовать как дополнительный источник света, в качестве подсветки определенных участков помещения, объектов, ветрин магазинов, а также для оформления рекламных вывесок и баннеров.

Какое напряжение питания у светодиодных лент?

Для подключения большинства продаваемых светодиодных лент требуется источник питания 12 В, реже 24 В. Существуют также светодиодные ленты, которые подключаются к сети 220 В.

Какая мощность у светодиодной ленты?

Мощность светодиодной ленты зависит от типа установленных светодиодов и от плотности их размещения на светодиодной ленте. На упаковке светодиодной ленты указывается мощность одного метра LED ленты.
