Трансформатор для галогенных ламп: зачем нужен, принцип действия и правила подключения

Переделка блока питания своими руками

Для работы галогенных ламп начали применяться импульсные источники тока с высокочастотным преобразованием напряжения. При домашнем изготовлении и налаживании довольно часто сгорают дорогостоящие транзисторы. Так как питающее напряжение в первичных цепях достигает 300 вольт, то к изоляции предъявляются очень высокие требования. Все эти трудности вполне можно обойти, если приспособить готовый электронный трансформатор. Он применяется для питания 12-вольтовых галогенок в подсветке (в магазинах), которые запитываются от стандартной электросети.

Существует определенное мнение, что получить самодельный импульсный блок питания – дело нехитрое. Можно лишь добавить выпрямительный мост, сглаживающий конденсатор и стабилизатор напряжения. На самом деле все обстоит куда сложнее. Если к выпрямителю подключить светодиод, то при включении можно зафиксировать только одно зажигание. Если выключить и включить преобразователь в сеть снова, повторится еще одна вспышка. Чтобы появилось постоянное свечение, необходимо к выпрямителю подвести дополнительную нагрузку, которая, отбирая полезную мощность, превращала бы ее в тепло.

Один из вариантов самостоятельного изготовления импульсного блока питания

Описываемый блок питания вполне можно изготовить из электронного трансформатора мощностью 105 Вт. Практически этот трансформатор напоминает компактный импульсный преобразователь напряжения. Для сборки дополнительно понадобится согласующий трансформатор Т1, сетевой фильтр, выпрямительный мост VD1-VD4, выходной дроссель L2.

Схема двухполярного блока питания

Такой аппарат стабильно функционирует длительное время с усилителем низкой частоты мощностью 2х20 ватт. При 220 В и силе тока 0,1 А выходное напряжение будет 25 В, при увеличении силы тока до 2 ампер напряжение падает до 20 вольт, что считается нормальной работой.

Ток, минуя выключатель и предохранители FU1 и FU2, следует на фильтр, защищающий цепь от помех импульсного преобразователя. Середину конденсаторов С1 и С2 соединяют с экранирующим кожухом блока питания. Потом ток поступает на вход U1, откуда с выходных клемм пониженное напряжение подается на согласующий трансформатор Т1. Переменное напряжение с другой (вторичной обмотки) выпрямляет диодный мост и сглаживает фильтр L2C4C5.

Самостоятельная сборка

Трансформатор Т1 изготавливается самостоятельно. Число витков на вторичной обмотке влияет на выходное напряжение. Сам трансформатор выполнен на кольцевом магнитопроводе К30х18х7 из феррита марки М2000НМ. Первичная обмотка состоит из провода ПЭВ-2 диаметром 0,8 мм, сложенного вдвое. Вторичная обмотка состоит из 22 витков провода ПЭВ-2, сложенного вдвое. При соединении конца первой полуобмотки с началом второй получаем среднюю точку вторичной обмотки. Дроссель также изготавливаем самостоятельно. Его наматывают на таком же ферритовом кольце, обе обмотки содержат по 20 витков.

Сглаживающие конденсаторы С4 и С5 состоят из трех параллельно включенных К50-46 емкостью по 2200 мкФ каждый. Такой способ применяется, чтобы снизить общую индуктивность электролитических конденсаторов.

На входе блока питания лучше будет установить сетевой фильтр, но возможна работа и без него. Для дросселя сетевого фильтра можно использовать ДФ 50 Гц.

Все детали блока питания располагаются навесным монтажом на плате из изоляционного материала. Полученная конструкция помещается в экранирующий кожух из тонкой листовой латуни или луженой жести. В нем не забудьте просверлить отверстия для вентиляции воздуха.

Правильно собранный блок питания не нуждается в налаживании и начинает сразу же работать. Но на всякий случай можно проверить его работоспособность с помощью подключения на выход резистора сопротивлением 240 Ом, мощностью рассеяния 3 Вт.

↑ Усовершенствование Tasсhibra — конденсатор в ПОС вместо резистора!

Можно избежать нагрева резистора R5, заменив его… конденсатором. Цепь ПОС при этом безусловно пробретает некоторые резонансные свойства, но каких либо ухудшений в работе БП не проявляется. Более того, конденсатор, установленный взамен резистора, нагревается значительно меньше, чем замененный резистор. Так, частота при установленном конденсаторе емкостью 220nF, возросла до 86,5кГц (без нагрузки) и составила при работе на нагрузку 88,1кГц.


Запуск и работа преобразователя оставались такими же стабильными, как и в случае с применением резистора в цепи ПОС. Заметим, что потенциальная мощность БП пи такой частоте возрастает до 220 Вт (минимально). Мощность трансформатора: значения — приблизительны, с определенными допущениями, но не завышены.

К сожалению, у меня не было возможности для испытания БП с большим нагрузочным током, но, полагаю, что и описания произведенных экспериментов достаточно для того, чтобы обратить внимание многих на такие, вот, простые схемки преобразователей питания, достойных для использования в самых различных конструкциях. Заранее приношу извинения за возможные неточности, недоговоренности и погрешности

Исправлюсь в ответах на ваши вопросы

Заранее приношу извинения за возможные неточности, недоговоренности и погрешности. Исправлюсь в ответах на ваши вопросы.

Трансформатор GET 03

Трансформатор (12 Вольт) указанной серии пользуется большой популярность. Всего у модели имеются два резистора. Находятся они рядом с модулятором

Если говорить про показатели, то важно отметить, что частота модификации равняется 55 Гц. Подключение устройства осуществляется через выходной переходник

Расширитель подобран с изолятором. С целью решения проблем с отрицательной полярностью используются два конденсатора. Регулятор в представленной модификации отсутствует. Показатель проводимости трансформатора составляет 4,5 мк. Выходное напряжение колеблется в районе 12 В.

Расчет

Существует несколько видов расчетов, которыми пользуются профессионалы. Для новичков все они достаточно сложные, поэтому рекомендуем так называемый упрощенный вариант. В его основе лежат четыре формулы.

Трансформатор позволяет понизить напряжение до необходимых параметров.

Формула закона трансформации

Итак, закон трансформации определяется нижеследующей формулой:

U1/U2=n1/n2, где:

  • U1 – напряжение на первичной обмотке,
  • U2 – на вторичной,
  • n1 – количество витков на первичной обмотке,
  • n2 – на вторичной.

Так как разбирается именно сетевой трансформатор, то напряжение на первичной обмотке у него будет 220 вольт. Напряжение же на вторичной обмотке – это необходимый для вас параметр. Для удобства расчета берем его равным 22 вольт. То есть, в данном случае коэффициент трансформации будет равен 10. Отсюда и количество витков. Если на первичной обмотке их будет 220, то на вторичной 22.

Представьте, что прибор, который будет подсоединен через трансформатор, потребляет нагрузку в 1 А. То есть, на вторичную обмотку действует именно этот параметр. Значит, на первичную будет действовать нагрузка 0,1 А, потому что напряжение и сила тока находятся в обратной пропорциональности.

А вот мощность, наоборот, в прямой зависимости. Поэтому на первичную обмотку будет действовать мощность: 220×0,1=22 Вт, на вторичную: 22×1=22 Вт. Получается, что на двух обмотках мощность одинаковая.

Что касается количества витков, то рассчитать их на один вольт не составит большого труда. В принципе, это можно сделать методом «тыка». К примеру, наматываете на первичную обмотку десять витков, проверяете на ней напряжение и полученный результат делите на десять. Если показатель совпадает с необходимым для вас напряжением на выходе, то, значит, вы попали в яблочко. Если напряжение снижено, значит, придется увеличить количество витков, и наоборот.

И еще один нюанс. Специалисты рекомендуют наматывать витки с небольшим запасом. Все дело в том, что на самих обмотках всегда присутствуют потери напряжения, которые необходимо компенсировать. К примеру, если вам нужно напряжение на выходе 12 вольт, то расчет количества витков проводится из расчета напряжения в 17-18 В. То есть, компенсируются потери.

Площадь сердечника

Как уже было сказано выше, мощность блока питания – это сумма мощностей всех его вторичных обмоток. Это основа выбора самого сердечника и его площади. Формула такая:

S=1,15 * √P

В этой формуле мощность устанавливается в ваттах, а площадь получается в сантиметрах квадратных. Если сам сердечник имеет Ш-образную конструкцию, то сечение берется среднего стержня.


Разновидности сердечников для трансформатора.

Количество витков в первичной обмотке

Здесь используется следующая формула:

n=50*U1/S, понятно, что U1 равно 220 В.

Кстати, эмпирический коэффициент «50» может изменяться. К примеру, чтобы блок питания не входил в насыщение и тем самым не создавал лишних помех (электромагнитных), то лучше в расчете использовать коэффициент «60». Правда, это увеличит число витков обмотки, трансформатор станет немного больше в размерах, но при этом снизятся потери, а, значит, режим работы блока питания станет легче

Здесь важно, чтобы количество обмоток уместилось

Сечение провода

И последняя четвертая формула касается сечения используемого медного провода в обмотках.

d=0,8*√I, где d – это диаметр провода, а «I» – сила тока в обмотке.

Расчетный диаметр необходимо также округлить до стандартной величины.

Итак, вот четыре формулы, по которым проводится подбор трансформатора тока

Здесь неважно покупаете ли вы готовый прибор или собираете его самостоятельно. Но учтите, что такой расчет подходит только для сетевого трансформатора, который будет работать от сети в 220 В и 50 Гц. Обозначение трансформатора на схеме

Обозначение трансформатора на схеме.

Для высокочастотных приборов используются совершенно другие формулы, где придется проводить расчет потерь трансформатора тока. Правда, формула коэффициента трансформации и у него точно такая же. Кстати, в этих устройствах устанавливается ферромагнитный сердечник.

Галогенная лампа схема подключения через трансформатор

Обычные лампы накаливания существенно уступают галогенным лампам в плане разнообразия ассортимента. Галогенные лампы находят свое применение в самых разных областях деятельности человека.

Они одинаково широко используются как для обеспечения освещения в общественных зданиях, так и для работы в домашних условиях. Продукция отдельных компаний даже подразделяется на категории в зависимости от того или иного ее назначения.

К примеру, стоимость профессиональной аппаратуры оказывается существенно дороже бытовой. Кроме того, наличие конструктивных особенностей различных галогенных ламп определяет их принадлежность к тому или иному виду:

  1. — линейным;
  2. — капсульным;
  3. — лампы с рефлектором;
  4. — лампы с бытовым патроном.

В целях экономии и повышения безопасности эксплуатации электроэнергии нередко обращаются к задействованию схем освещения, использующих намного меньшие показатели напряжения в сравнении с традиционными 220В.

Схема подключения галогенных ламп

Подключение галогенных ламп малого напряжения осуществляется через специальные источники питания на 6, 12 и 24В.

Примечательно, что низковольтные галогенные лампы на практике оказываются столь же яркими, как и обычные, в то время как потребление энергии сокращается на порядок.

Кроме того, невысокое напряжение выступает дополнительной гарантией безопасности человека.

Часто такие лампы из соображений безопасности устанавливаются в ванных комнатах. Впрочем, низковольтные галогенные лампы также используются и во встроенных светильниках подвесных потолков, ввиду того, что небольшие размеры современных электронных трансформаторов позволяют осуществлять их монтаж прямо на каркас таких потолков.

Единственным ограничением для работы таких ламп является необходимость установки специального понижающего трансформатора.

Рис 1. Подключение галогенных светильников через трансформатора

Таким образом, когда для освещения используется низковольтная галогенная лампа. схема подключения к сети подразумевает наличие понижающего трансформатора на 12В.

Как подключаются галогенные лампы на схеме

Само подключение светильников оказывается чрезвычайно простым: для этого достаточно подключить галогенные лампы параллельно между собой и подсоединить их к трансформатору.

Рассмотрим более детально как подключаются между собой все элементы (трансформатор, галогенная лампа схема подключения и управления).

На рисунке ниже представлена блок схема, состоящая из двух понижающих трансформаторов и шести галогенных светильников. Синим цветом обозначен нулевой провод, коричневым – фазный.

Подключение на стороне 220 В. Подключение проводов в распределительной коробке осуществляется таким образом, что фаза питающего провода (тот который приходит в коробку) идет на выключатель.

Управление освещением (включение / отключение) осуществляется обычным выключателем. Его подключают до трансформаторов на стороне 220 В.

Нулевую жилу можно сразу соединять с нулевыми жилами проводов, которые идут к трансформаторам. После фазный провод который «пришел» с выключателя подключается к фазным проводам трансформаторов.

Для подключения проводов в трансформаторе предусмотрены специальные клеммы L и N.

Рис 2. Блок схема подключения галогенных светильников

Не имеет значения сколько будет подключатся трансформаторов в схеме

Важно чтобы каждый трансформатор подключался отдельным проводом и все они соединялись только в распределительной коробке. Если соединять провода не в коробке, а где-нибудь под потолком, то при потере контакта к месту соединения невозможно будет добраться. Подключение на стороне 12 В

Основная часть работы выполнена, осталось самая малость, подключить галогенную лампу в схему питания. Единственное что нужно учитывать что галогенные лампы в схеме подключаются параллельно между собой

Подключение на стороне 12 В. Основная часть работы выполнена, осталось самая малость, подключить галогенную лампу в схему питания. Единственное что нужно учитывать что галогенные лампы в схеме подключаются параллельно между собой.

Для одновременного подключения большого количества ламп стоит использовать специальные клеммные соединители. (На рисунке используются клеммные колодки на шесть дорожек.)

Комментариев пока нет!

Расчет и выбор трансформаторов

В продаже преобразователи различной мощности. Перед покупкой, надо осуществить вычисление, какой мощности нужен преобразователь. Надо определиться, какое количество лампочек будет задействовано в освещении и какой энергии, а также схему освещения. Зная нужное количество лампочек, определяется общая мощность.

В продаже 12В преобразователи имеются с мощностями: 60, 70, 105, 150, 210, 250, 400.

Для примера возьмем комнату, которой установлено 11 галогенных лампочек по 12В с мощностью в 20 Вт. Если будут установлены на одну люстру с одним трансформатором, то надо 11*20+10%=242 Вт. То есть, покупать надо адаптер на 250 Вт. Если же лампочки поделены на две группы (5 и 6), то для группы в 5 лампочек нужен прибор 5*20+10%=110 Вт, для 6 лампочек 6*20+10%=132 Вт. То есть, для двух случаев целесообразно купить адаптер на 150 Вт. Такое округление из-за того, что мощность прибора не должна быть меньше вычисления.

При выборе из двух видов надо учесть, что электронные более легкие и малогабаритные, нешумные, содержат защиту от замыканий, перегрузок, более стабильны. Все эти преимущества способствуют увеличению работоспособности галогенных ламп.

Выбирая прибор надо учесть выходное напряжение (рабочее напряжение подключаемых ламп) и номинальную мощность (сумма мощностей всех ламп).

Большую роль играет и длина провода, соединяющего прибор с лампами. Она не должна быть длиннее, чем 3 метра. Чем больше длина, тем больше теряется мощности при передаче тока.

Установка и подключение блока защиты галогенных ламп

Физически блок защиты можно установить в потолке, непосредственно в месте установки лампы. Если ламп несколько, то блок ставится перед первой лампой, как это показано на фото ниже.

Установка блока защиты в потолке

Проще поместить блок защиты в монтажной коробке под выключателем, если позволяет свободное пространство и если мощность блока не превышает 300 Вт.

Если используется выключатель с подсветкой, то рекомендуется параллельно блоку подключить резистор с сопротивлением 33 кОм – 100 кОм и мощностью 1-2 Вт. Это делается не по причине, описанной на SamElectric в статье . Тут другая причина. Для свечения подсветки через цепь лампы должен протекать ток, но блок защиты в неактивном состоянии представляет собой разрыв. В результате без резистора подсветка работать не будет или будет очень тусклой.

Если в освещении используются галогеновые лампы на 12 Вольт, в этом случае блок защиты тоже необходимо установить. При использовании обычного (электромагнитного) трансформатора блок ставится в разрыв первичной обмотки, как это показано на приведенной этикетке.

Блоки Feron выпускаются на мощность 150, 300, 500, 1000 Вт

Но при использовании электронного трансформатора обычный блок защиты с двумя выводами не годится. В случае с электронным трансформатором нужно пользоваться специальным блоком защиты для электронных трансформаторов. Такой блок имеет 4 вывода.

Мощность блока защиты выбирается исходя из суммарной потребляемой мощности всех ламп. Необходимо делать запас на 30-50% по мощности.

Ещё одна тонкость установки. Бывает, что галогеновая лампа выходит из строя таким образом, что нить замыкается и превращается в короткое замыкание. Это может произойти в результате падения, тряски, и т.п. В таком случае блок защиты выгорает, и вся линия освещения перестает работать. Чтобы исключить такие неприятные вещи, лучше сделать следующее:

  • установку блока защиты лучше делать в легкодоступном месте – в коробке с выключателем (подрозетник) или в электрощитке. Как и любое электронное устройство, блок может вылететь по разным причинам и в любое время. А если он зашит в потолке, добраться будет проблематично.
  • Как говорилось выше, должен быть запас по мощности. Например, если суммарная мощность ламп 100 Вт, то лучше ставить блок защиты не на 150 Вт, а на 300 Вт. Лучше – потому что надежней. А разница в 20 – 30 рублей рояли не сыграет.
  • Если есть такая возможность, лучше на каждую линию освещения ставить отдельный автоматический выключатель. При этом номинал подбирать так, чтобы запас был минимальный. Тем более, что скачка тока в момент включения теперь не будет. При коротком замыкании есть большой шанс, что автомат сработает, и спасет блок защиты от смерти. Следует учесть, что в данном случае более мощные лампы поставить не получится (например, не 20, а 35 Вт; не 35, а 50 Вт)

Блок питания на основе электронного трансформатора


Принципиальная схема электронного блока питания

При изготовлении полноценного блока питания на основе электронного трансформатора постоянного тока на 12 Вольт к его схеме добавляется выпрямительный мост с элементами фильтрации. Этот узел состоит из 4-х вентильных диодов средней мощности с обратным напряжением до 1 кВ и током порядка 1 Ампер. После них полученное в результате выпрямления постоянное напряжение сглаживается (фильтруется) электролитическим конденсатором и мощным индуктивным дросселем.

Благодаря этому узлу удается управлять зарядной цепочкой из переменного резистора и конденсатора, входящих в электронный трансформатор.

Достоинством блока питания, собранного по рассмотренной схеме является простота и безотказность. Основой недостаток – сложность получения на выходе импульсного тока достаточно большой амплитуды. Схема подходит только для маломощных галогенных ламп, устанавливаемых в небольших светильниках типа «ночник».

Сборка по схеме своими руками

Электронный балласт можно купить в магазине или найти у себя в закромах, но самым интересным вариантом будет сборка электронного трансформатора своими руками. Собирается он довольно просто, а большинство необходимых деталей можно наковырять в сломанных блоках питания и в энергосберегающих лампах.

  • Необходимые компоненты:Диодный мост с обратным напряжением не ниже 400 В и током не менее 3 А или четыре диода с такими же характеристиками.
  • Предохранитель на 5 А.
  • Симметричный динистор DB3.
  • Резистор 500 кОм.
  • 2 резистора 2,2 Ом, 0,5 Вт.
  • 2 биполярных транзистора MJE13009.
  • 3 плёночных конденсатора 600 В, 100 нФ.
  • 2 тороидальных сердечника.
  • Провод с лаковым покрытием 0,5 мм².
  • Провод в обычной изоляции 2,5 мм².
  • Радиатор для транзисторов.
  • Макетная плата.

Начинается все с макетной платы, на которую вы будете устанавливать все радиокомпоненты. На рынке можно купить два вида плат — с односторонней металлизацией на коричневом стеклотекстолите.

И с двусторонней сквозной, на зелёном.

От выбора платы зависит, сколько времени и сил вы потратите на сборку проекта.

Коричневые платы — отвратительного качества. Металлизация на них выполнена настолько тонким слоем, что в некоторых местах на ней видны разрывы. Припоем она смачивается плохо, даже если использовать хороший флюс. А все, что удалось припаять — отрывается вместе с металлизацией при малейшем усилии.

Зелёные — стоят в полтора-два раза дороже, но зато с качеством все в порядке. Металлизация на них с толщиной проблем не имеет. Все отверстия в плате залужены на производстве, благодаря чему медь не окисляется и проблем при пайке не возникает.

Найти и купить эти макетки можно как в ближайшем радиомагазине, так и на алиэкспрессе. В Китае они стоят в два раза дешевле, но доставки придётся подождать.

Радиодетали выбирайте с длинными выводами, они вам пригодятся при монтаже схемы. Если вы собираетесь использовать бывшие в употреблении детали, то обязательно проверяйте их работоспособность и отсутствие внешних повреждений.

Единственная деталь, которую вам придётся сделать самим — это трансформатор.

Согласующий нужно наматывать тонким проводом. Количество витков в каждой обмотке:

  • I — 7 витков.
  • II — 7.
  • III — 3.

Не забывайте фиксировать обмотки скотчем, иначе они расползутся.

Силовой трансформатор состоит всего из двух обмоток. Первичную наматывайте проводом 0,5мм², а вторичную — 2,5мм². Первичка и вторичка состоят из 90 и 12 витков соответственно.

Для пайки лучше не использовать «дедовские» паяльники — ими запросто можно сжечь чувствительные к температуре радиоэлементы. Возьмите лучше паяльник с регулировкой мощности, они не перегреваются, в отличие от первых.

ранзисторы заранее установите на радиаторы. Делать это на уже собранной плате — крайне неудобно. Собирать схему нужно от маленьких деталей к большим. Если вы сначала установите большие, то они будут мешаться при пайке маленьких. Учитывайте это.

При сборке смотрите на принципиальную схему, все соединения радиоэлементов должны соответствовать ей. Просуньте выводы деталей в отверстия на плате и согните их в нужном направлении. Если длины не хватает, удлиняйте их проводом. Трансформаторы после пайки приклейте к плате эпоксидной смолой.

После сборки подключите к выводам устройства нагрузку и убедитесь в том, что оно работает.

Электронный трансформатор для галогенных ламп 12в схема, get 0902

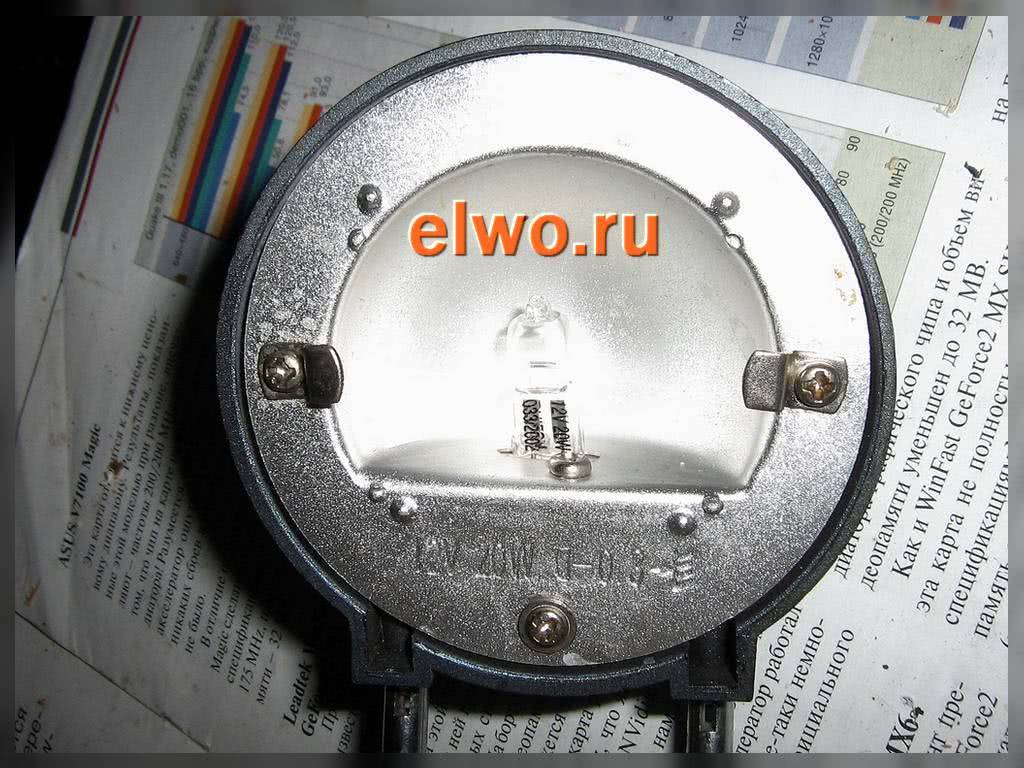

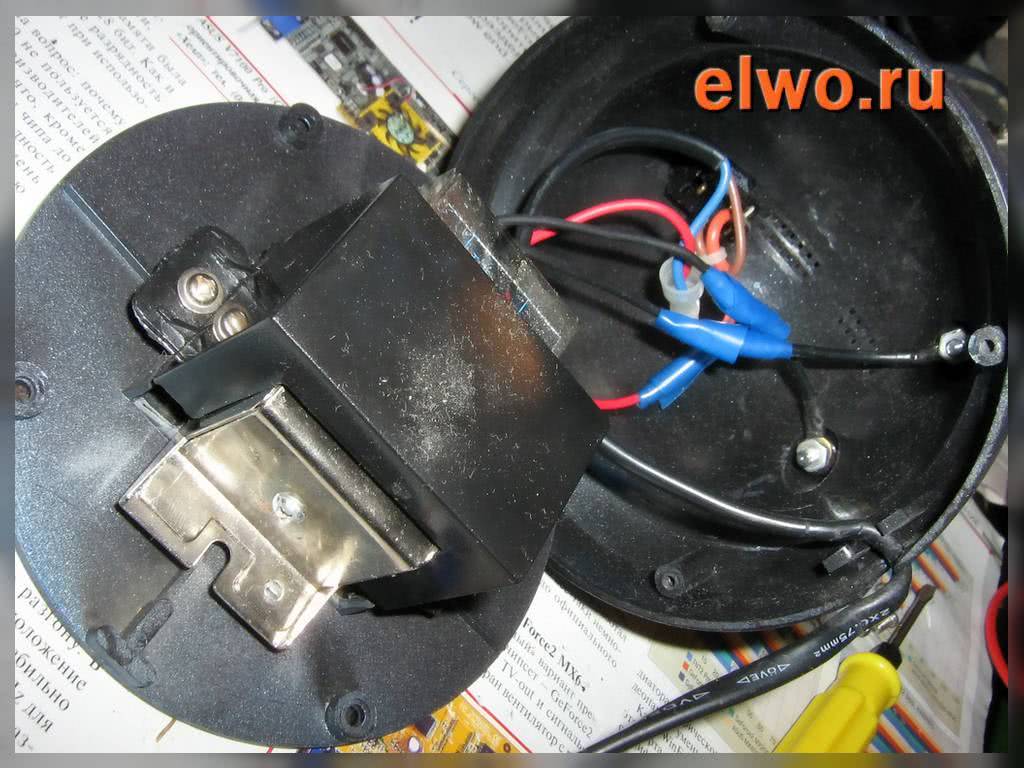

Возьмём для примера стандартный электронный трансформатор маркированный 12V 50Ватт, который используется для питания настольного светильника. Принципиальная схема будет такая:

Схема электронного трансформатора работает следующим образом. Напряжение сети выпрямляется с помощью выпрямительного моста до полусинусоидаьльного с удвоенной частотой. Элемент D6 типа DB3 в документации называется «TRIGGER DIODE”, — это двунаправленный динистор в котором полярность включения значения не имеет и он используется здесь для запуска преобразователя трансформатора. Динистор срабатывает во время каждого цикла, запуская генерацию полумоста. Открытие динистора можно регулировать. Это можно использовать например для функции регулировки яркости подключенной лампы. Частота генерации зависит от размера и магнитной проводимости сердечника трансформатора обратной связи и параметров транзисторов, обычно составляет в пределах 30-50 кГц.

В настоящее время начался выпуск более продвинутых трансформаторов с микросхемой IR2161, которая обеспечивает как простоту конструкции электронного трансформатора и уменьшение числа используемых компонентов, так и высокими характеристиками. Использование этой микросхемы значительно увеличивает технологичность и надежность электронного трансформатора для питания галогенных ламп. Принципиальная схема приведена на рисунке.

Особенности электронного трансформатора на IR2161:Интеллектуальный драйвер полумоста; Защита от короткого замыкания нагрузки с автоматическим перезапуском ;Защита от токовой перегрузки с автоматическим перезапуском ;Качание рабочей частоты для снижения электромагнитных помех ;Микромощный запуск 150 мкА;Возможность использования с фазовыми регуляторами яркости с управлением по переднему и заднему фронтам ;Компенсация сдвига выходного напряжения увеличивает долговечность ламп;Мягкий запуск, исключающий токовые перегрузки ламп.

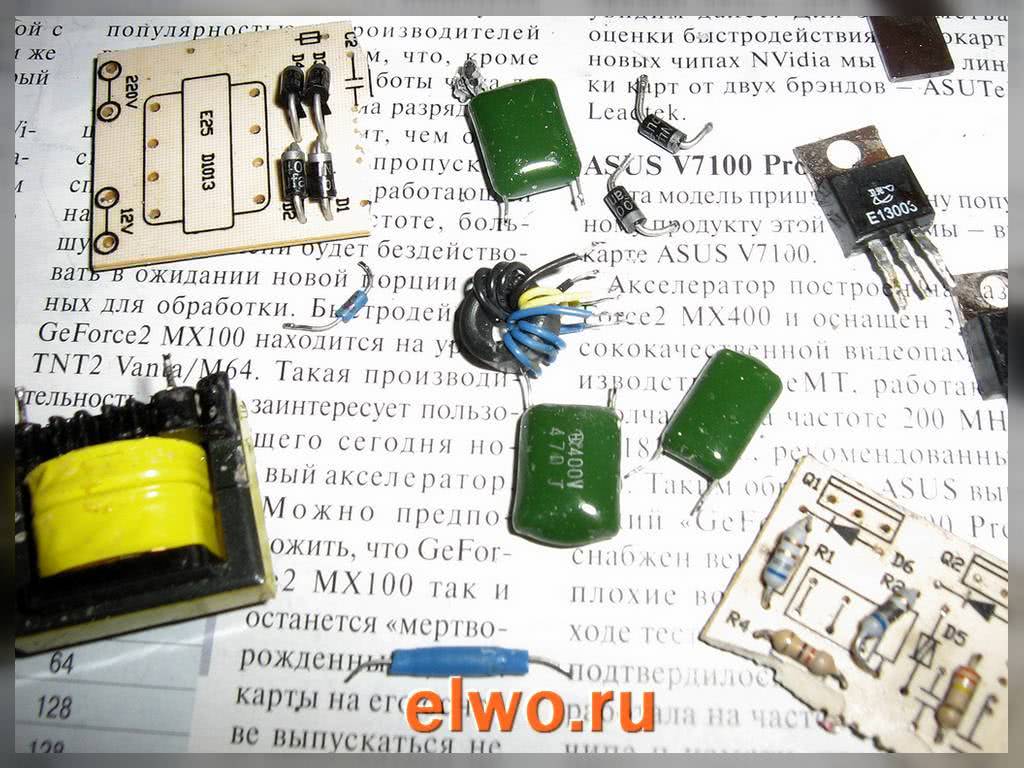

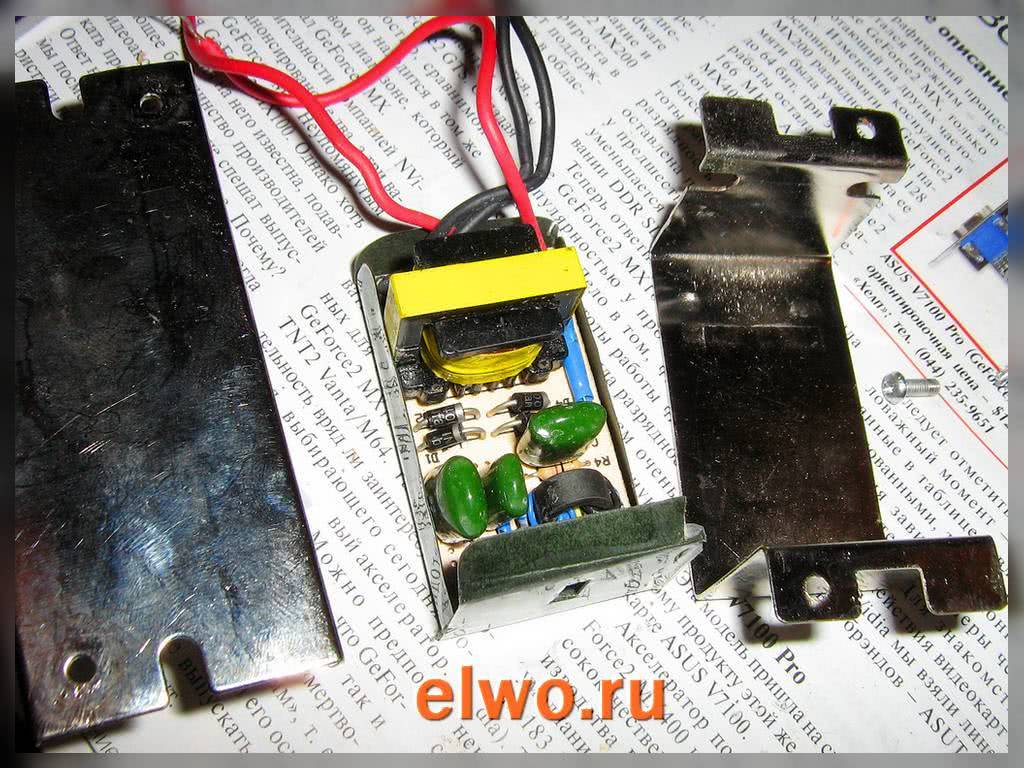

Входной резистор R1 (0,25ватт) – своеобразный предохранитель. Транзисторы типа MJE13003 прижаты к корпусу через изоляционную прокладку металлической пластинкой. Даже при работе на полную нагрузку транзисторы греются слабо. После выпрямителя сетевого напряжения отсутствует конденсатор, сглаживающий пульсации, поэтому выходное напряжение электронного трансформатора при работе на нагрузку представляет собой прямоугольные колебания 40кГц, модулированные пульсациями сетевого напряжения 50Гц. Трансформатор Т1 (трансформатор обратной связи) – на ферритовом кольце, обмотки подключенные к базам транзисторов содержат по пару витков, обмотка, подключенная к точке соединения эмиттера и коллектора силовых транзисторов – один виток одножильного изолированного провода. В ЭТ обычно используются транзисторы MJE13003, MJE13005, MJE13007. Выходной трансформатор на ферритовом Ш-образном сердечнике.

Чтоб задействовать электронный трансформатор в импульсном источнике питания, нужно подключить на выход выпрямительный мост на ВЧ мощных диодах (обычные КД202, Д245 не пойдут) и конденсатор для сглаживания пульсаций. На выходе электронного трансформатора ставят диодный мост на диодах КД213, КД212 или КД2999. Короче нужны диоды с малым падением напряжения в прямом направлении, способные хорошо работать на частотах порядка десятков килогерц.

Преобразователь электронного трансформатора без нагрузки нормально не работает, поэтому его нужно использовать там, где нагрузка постоянна по току и потребляет достаточный ток для уверенного запуска преобразователя ЭТ. При эксплуатации схемы надо учитывать, что электронные трансформаторы являются источниками электромагнитных помех, поэтому должен ставиться LC фильтр, предотвращающий проникновение помехи в сеть и в нагрузку.

Лично я использовал электронный трансформатор для изготовления импульсного источника питания лампового усилителя. Так-же представляется возможным питать ими мощные УНЧ класса А или светодиодные ленты, которые как раз и предназначены для источников с напряжением 12В и большим выходным током. Естественно подключение такой ленты производится не напрямую, а через токоограничительный резистор или с помощью коррекции выходной мощности электронного трансформатора.
