Как сделать блок питания из энергосберегающей лампы своими руками

Оглавление

Ремонт при перегоревшей нити

Ремонтные работы с нитью влекут за собой работу балласта во внештатном режиме. Это означает, что при возникновении серьезной перегрузки пускорегулирующий аппарат выйдет из строя. При отсутствии перегрузок лампа обычно продолжает бесперебойное функционирование в течение 9–18 месяцев. Продолжительность срока службы зависит от использованных в схеме деталей, а также их качества.

В случае перегорания только одной нити шунтируем ее сопротивлением. Как это сделать, показано на рисунке.

Для создания шунтирующего сопротивления (RШ) рекомендуется ставить резистор, сопротивление которого равно второй (неповрежденной) нити накала. Однако такой подход не является полностью достоверным, так как мы измеряли сопротивление «холодной» нити. Если установить равнозначный резистор, то есть риск, что он вскоре сгорит. Поэтому лучше установить резистор с номинальным сопротивлением 22 Ом и мощностью от 1 Вт.

Определяем степень повреждения лампы.

Первым делом осматриваем плату с обеих сторон и визуально определяем, какие из деталей явно повреждены и подлежат замене.

Со стороны радиокомпонентов видимых нарушений не было, а вот со стороны дорожек, где расположены SMD компоненты, видны два резистора R1 и R4, которые однозначно надо менять.

Здесь еще с правой стороны резистора R1 отгорел кусочек дорожки. Это может говорить о том, что в момент включения лампы или во время ее работы, вышел из строя элемент схемы, от чего произошло замыкание в схеме.

Первый осмотр не очень обнадежил. Если горят резисторы и дорожки, то это говорит о том, что схема работала в тяжелом режиме, и заменой только этих резисторов мы не отделаемся.

Полезные рекомендации

В процессе монтажа выключателя имеется несколько очень важных моментов, о которых обязательно нужно помнить. Причем это относится не только к самому процессу монтажа, но и к выбору необходимого оборудования. Выполняя несколько простых правил, система будет более надежной и безопасной.

Ниже представлен перечень рекомендаций и правил, которые необходимо выполнять в целях безопасности:

  • все работы по подключению оборудования в распределительном щитке должны проводиться квалифицированными электриками, в случае отсутствия знаний и умений в данном направлении, вмешиваться в систему безопасности, которая располагается на площадке – недопустимо;
  • любые действия должны проводиться исключительно после отключения электроэнергии на общеквартирном щитке, при этом, перед проведением каких-либо операций с проводами, следует убедиться в том, что электрический контур обесточен (для этого можно использовать пробник);
  • в случае, когда планируется подключение и установка бесконтактного устройства или же прибора диммером, требуется подробное изучение схемы, так как основной принцип монтажа может значительно отличаться от установки двухклавишного выключателя, и может иметь множество нюансов.

Подводя итоги, произвести подключение двухклавишного выключателя на две лампочки достаточно просто, особенно если имеются хоть какие-то навыки в данной сфере. Но в случае отсутствия опыта работы с электрооборудованием, лучше отдать это дело в руки профессионалов. Помните, что работа с электросетью может быть опасна для жизни. Неправильно установленная проводка может стать причиной короткого замыкания и пожара. Не рискуйте своей жизнью, и обращайтесь к специалистам!

Источники

  • https://YaElectrik.ru/elektroprovodka/shema-podklyucheniya-dvuhklavishnogo-vyklyuchatelya
  • https://www.asutpp.ru/shema-podklyucheniya-dvuhklavishnogo-vyklyuchatelya-na-dve-lampochki.html
  • https://pro-instrymenti.ru/elektrika/kak-podklyuchit-dvojnoj-vyklyuchatel-na-dve-lampochki-shema-podklyucheniya/
  • https://remont-kak.ru/renovation/electrical/kak-podklyuchit-dvuhklavishnyy-vyklyuchatel
  • https://sovet-ingenera.com/elektrika/rozetk-vykl/podklyuchenie-vyklyuchatelya-sveta-s-dvumya-klavishami.html
  • https://first-apartment.ru/kak-podklyuchit-vyklyuchatel-s-dvumya-klavishami.html
  • https://vilki-rozetki.ru/elektroprovodka/kak-podklyuchit-vyklyuchatel-dvojnoj
  • https://sovet-ingenera.com/elektrika/rozetk-vykl/podklyuchit-dvojnoj-vyklyuchatel-na-dve-lampochki.html

Янв 25, 2021

Что можно еще сделать из энергосберегающей лампы

Из нескольких неисправных ЭСЛ можно собрать одну работающую. Радиолюбители делают, например, такие самоделки, как усилитель низких частот, драйвер для питания и управления светодиода. Из цоколя можно сделать маломощный удлинитель для блока зарядки и мобильных устройств, ноутбуков и так далее; такой удлинитель получает питание не от розетки, а патрона, что очень пригодится в поездках за границу, где могут отличаться стандарты розеток от стандартов российских. Импульсный блок питания, сделанный из энергосберегающих ламп, используют ещё для работы шуруповерта.

Мы хотели бы рассказать о такой самоделке от народных умельцев, как импульсный паяльник.

Импульсный паяльник

Для начала перечислим его преимущества над обычным паяльником:

  • Быстрый прогрев жала и такое же быстрое остывание при отключении питания;
  • Электроэнергия используется только в момент пайки;
  • Жало легко меняется, на замену подойдет кусочек медной проволоки 3–3,5 мм2.

Импульсные паяльники приобрели широкую известность, несмотря на то, что имеют пару досадных недостатков: они тяжелей обычных паяльников и не подходят для пайки микросхем, очень чувствительных к перегреву. Но всё-таки преимущества нивелируют эти недостатки; среди знающих людей всё чаще встречаются эти типы паяльников.

Из деталей ЭСЛ нам понадобится только балласт (преобразователь).  Отдельно собирается трансформатор, преобразующий 220 вольт в любое низкое напряжение.

Также приготовьте:

  • Медные провода сечением 3–3,5 мм2 и 2 мм2;
  • Шнур с вилкой;
  • Рукоять с кнопкой.

Для сборки трансформатора необходимо сначала поискать парочку ферритовых колец. Первичную обмотку намотать на одно кольцо; обмотку сделать до 120 витков. Не забываем про изоляцию между обмотками, для неё можно использовать политетрафторэтиленовую ленту. Для вторичной обмотки понадобится всего один виток медной проволочки диаметром 3 – 3, 5 мм2. Вторичную обмотку тоже нужно изолировать. К ней и будет крепиться жало паяльника, сделанное из медной проволочки 2 мм.

Первичная обмотка присоединяется к выходным контактам преобразователя. Ко вторичной обмотке болтами или цангой прикрепляется жало.

Контакты внутри пистолетной рукояти соединяются с первичной обмоткой трансформатора, с другой стороны цепи – через кнопку – идет соединение со шнуром, вилка которого подключается в сеть питания на 220В.

Получиться может, например, такой самодельный аппарат:

Импульсный паяльник готов!

Как подключить светодиодную лампу.

Подключение аналогично лампам накаливания и люминесцентным — следует обесточить патрон и вкрутить в него лампу.

Если необходимо подключить несколько LED источников света, то возможны следующие варианты соединения:  последовательный и параллельный.

Однако данное подключение не стоит применять на практике. Даже светодиоды из одной партии не гарантируют одинакового падения напряжений. Из-за этого ток на отдельном LED элементе может превысить допустимый, что может спровоцировать выход элементов из строя.

Последовательный вариант требует минимального количества проводов, но применяется крайне редко. Причиной этому служат два недостатка. Во-первых, при перегорании одной лампочки из строя выходит вся цепь. Во-вторых, лампы работают не в полную силу, так как при последовательном соединении напряжение суммируется. Пожалуй, единственные случаи, где оправдано последовательное соединение – это елочная гирлянда и освещение подъездов. В этих случаях допустимы низкие показатели мощности у многих источников света.

Схема довольно проста:

  • от распределительной коробки фаза идет на выключатель;
  • от выключателя фаза переходит к светодиодной лампе;
  • ко второму контакту последней лампы в цепи подключают нулевой провод;
  • от ламп к друг к другу переходит фазовый провод.

Последовательная схема подключения светодиодных ламп.

Параллельный способ применяется чаще всего. Главное преимущество – подача одинакового напряжения ко всем лампочкам в цепи. В случае перегорания из цепи выпадает лишь, вышедший из строя источник света, который легко заменить.

Параллельно можно соединить двумя способами: лучевым и по шлейфной схеме.

Лучевой метод отличается надежностью. Хотя при этом требуется большое количество кабеля

И важно продумать момент соединения всех элементов. Чаще всего для этого используют клеммную колодку

С одной стороны на ее перемычки подают фазу.  С обратной стороны подключают провода, тянущиеся от лампочек. Внутри клеммную колодку рекомендуется заполнить антиокислительной пастой. Также вместо колодки использовать скрутку проводов со спайкой.

Схема параллельного лучевого подключения через клеммную колодку.

При использовании шлейфной схемы фазный и нулевой провода от щитка и выключателя подключаются к первой лампочке. От нее кабель подается на вторую и так далее. Таким образом, каждая лампочка (кроме последней) соединяет с четырьмя проводами: двумя фазными и двумя нулевыми.

Схема параллельного подключения по шлейфной схеме.

Подключение лампочек, работающих от напряжения 12В, аналогично, только в схему необходимо включить понижающий трансформатор.

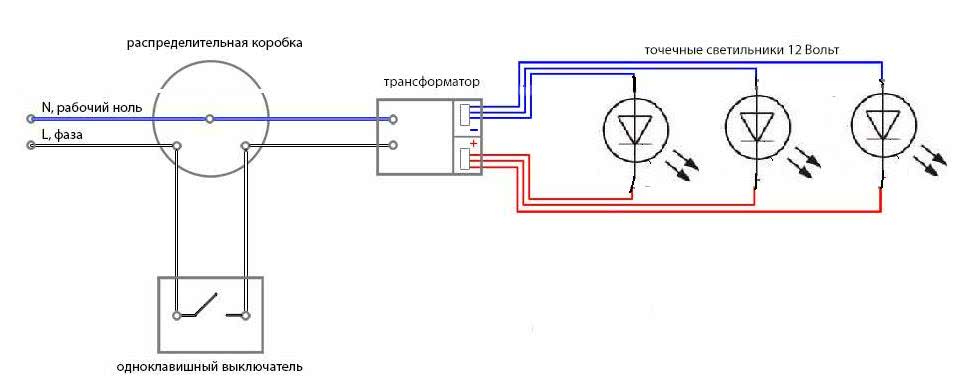

Схема параллельного подключения точечных светильников 12В через трансформатор.

Изготовление лампы своими руками

Сложно представить, но даже светодиодную лампу можно сделать своими руками и существенно сэкономить на покупке приборов.

Инструменты и материалы

Качество материалов и инструментов, необходимых для создания лампы на 220 В, играет важную роль. От этого зависят надёжность и безопасность, долговечность изделия.

Своими руками легко сделать лампы направленного света

Для работы нужны такие элементы, как:

  • галогенная лампа без стекла;
  • светодиоды в количестве до 22 штук;
  • быстродействующий клей;
  • медный провод и листовой алюминий, толщина которого составляет 0,2 мм;
  • резисторы, подбирающиеся в зависимости от схемы.

Перед работой необходимо составить схему соединения всех деталей, которая зависит от конкретной ситуации. Для этой цели используют разнообразные онлайн-калькуляторы, позволяющие получить точный результат. При количестве светодиодов более 22 соединение отличается сложностью и требуется особенный подход.

Схема подбирается в зависимости от ситуации

В качестве инструментов используются отвёртка, молоток, дырокол, маленький паяльник. В процессе работы также потребуется небольшая подставка, позволяющая с удобством разместить диоды на отражающем диске.

Пошаговая инструкция изготовления лампы

Изготовление светодиодной лампы на 220 В своими руками не требует профессиональных знаний и сложных инструментов.

  1. Предварительно нужно подготовить неисправную лампу, открыв корпус. Цоколь отсоединяется от него очень аккуратно, а для этого можно использовать отвёртку.
  2. Внутри конструкции присутствует плата пускорегулирующего электронного аппарата, которая понадобится для дальнейшей работы. А также необходимы светодиоды. Верхняя часть изделия имеет крышку с отверстиями. Из неё следует изъять трубки. Из пластика или плотного картона изготавливается основание.
  3. На пластиковой основе светодиоды будут держаться более надёжно, чем на картоне. Поэтому лучше всего использовать кусок пластика.
  4. Питание лампы будет осуществляться с помощью драйвера RLD2–1, который подходит для сети с напряжением в 220 В. При этом можно подключить последовательно 3 белых одноваттных светодиода. Три элемента соединяются параллельно, а затем все цепочки фиксируются последовательно.
  5. Провода в цоколе могут повредиться во время разборки конструкции лампы. В этом случае нужно припаять элементы на место, что обеспечит простую технику дальнейшей сборки изделия.
  6. Кусок пластика нужно разместить также между драйвером и платой. Это позволяет избежать замыкания. При этом можно использовать и картон, ведь светодиодная лампа не греется. После этого конструкция собирается, а прибор вкручивается в патрон и проверяется на работоспособность.

После сборки нужно проверить работоспособность устройства

Мощность такой лампы составляет примерно 3 Ватта. Прибор подключается в сети с напряжением в 220 В и обеспечивает яркое освещение. Лампа эффективна в качестве вспомогательного источника света. На основе этого примера изготовления своими руками легко создать более мощные конструкции.

Делаем драйвер

Устройство стабилизации тока и источник постоянного напряжения — драйвер — присутствует в конструкции лампы, подключаемой к сети с напряжением в 220 В. Без него невозможно создание источника света, а изготовить такой элемент можно своими руками. Для этого следует аккуратно разобрать лампу, отрезать провода, ведущие к цоколю и к стеклянным колбам. При этом стоит учесть, что один из окольных проводов может иметь резистор. В таком случае отрезать элемент следует за резистором, так как он нужен при создании драйвера.

После отсечения проводов остается такая деталь

Каждый вариант платы отличается в зависимости от производителя, мощности устройства и других особенностей. Для светодиодов мощностью 10 Вт нет необходимости переделывать драйвер. Если же лампа отличается интенсивностью потока света, то лучше всего взять преобразователь от прибора большей мощности. На дроссель лампы в 20 Вт следует намотать 18 витков эмальпровода, а затем подпаять его вывод к диодному мосту. Далее на лампу подаётся напряжение и проверяется мощность на выходе. Так можно создать изделие, характеристики которого соответствуют требованиям.

Видео: изготовление светодиодной лампы своими руками

https://youtube.com/watch?v=ZlP3mgKIzRw

Сделать светодиодную лампу на 220 В своими руками легко, но предварительно нужно определить необходимую мощность, схему и подобрать все элементы. Далее процесс не вызывает трудностей даже у начинающих мастеров. В результате получится экономичное и надёжное устройство для освещения любых помещений.

Принципиальная электрическая схема.

На принципиальной схеме сохраняется последовательность и строение структурной схемы, но вместо общих функциональных блоков показывается полный состав элементов устройства (прибора), изображенных в виде условных графических обозначений. Каждая деталь изображена с тем числом выводов, которые имеются у реальных деталей, а соединения между выводами показаны таким образом, чтобы можно было детально проследить все цепи и соединения, и легко понять происходящие процессы и принцип работы прибора.

Для удобства чтения рядом с условным изображением детали указывают ее буквенно-цифровое обозначение, определяющее сведения о детали: функциональное назначение, место расположения и маркировку в схеме. Буквенно-цифровые обозначения указываются в сокращенной форме и состоят из определенного числа букв латинского алфавита и арабских цифр, записанных последовательно, в одну строку и без пробелов.

Буквенное обозначение берется из названия детали и указывается одной или двумя первыми буквами, например, R – резистор, С – конденсатор, VD – диод, VT – транзистор, SA – выключатель, ХР – двухполюсная вилка, EL – лампа осветительная и т.д.

Цифровое обозначение указывает порядковый номер однотипных деталей в схеме, например, R1, R2, R3 и т.д., либо VD10, VD11 и т.д.

Нарисуем принципиальную электрическую схему настольной лампы, а для удобства чтения схемы, на первом этапе, ее основные элементы выделим прямоугольниками зеленого цвета.

Глядя на схему можно сказать, что для питания настольной лампы используется переменное напряжение электрической сети 220 В, которое через штепсельную вилку XР1 и выключатель SA1 подается на лампочку EL1. Что все элементы рассчитаны на рабочее переменное напряжение 220 В, и что работа лампы осуществляется положением контакта выключателя SA1: при замыкании контакта лампочка EL1 загорается, при размыкании — гаснет.

Из схемы видно, что верхний вывод вилки XР1 соединен с левым по схеме выводом контакта выключателя SA1, правый вывод контакта выключателя соединен с верхним выводом лампочки EL1, а нижний вывод лампочки соединен с нижним выводом вилки XР1. Контакт выключателя SA1 показан в разомкнутом состоянии, что соответствует его начальному положению и отключенному состоянию настольной лампы. Электрическая связь между выводами элементов изображена отрезками горизонтальных и вертикальных линий.

И в то же время принципиальная схема нам не дает полного представления о настольной лампе, так как на ней не указаны сведения о конструкции лампы и размерах деталей. Дело в том, что при изучении принципа работы нет необходимости знать, как, например, выполнена лампочка (размер и форма колбы, тип и размер цоколя, сопротивление спирали и т.д.), какую конструкцию имеет выключатель или вилка

Если бы все эти сведения указывались на схеме, они бы только отвлекали внимание на ненужные подробности, не имеющие принципиального значения

Но все же для расширения функциональности на принципиальных схемах указывают некоторую часть конструктивных данных элементов (мощность, тип, способ соединения), потому как в ряде случаев именно она оказывается главным и единственным документом, на который ориентируются при изготовлении, налаживании, обслуживании и ремонте аппаратуры.

Если же сравнивать структурную и принципиальную схемы, то общим для них является порядок расположения элементов и путь прохождения сигнала (в нашем случае электрического тока), который идет слева направо, т.е. в направлении привычном для обычного чтения. Однако на монтажных платах, шасси или панелях реальных устройств элементы могут располагаться иначе, подчиняясь правилам, направленным на сведение к минимуму паразитных связей между отдельными элементами, узлами, блоками. Поэтому расположение элементов внутри реального устройства может не соответствовать принципиальной схеме.

Рассмотренные структурная и принципиальная схемы предназначены в основном для изучения принципа работы, и в зависимости от вида дают наглядное представление о функциональной или элементной структуре. Чтобы иметь представление о конструктивном исполнении настольной лампы, примерном расположении элементов и способах соединения между ними служит схема соединений или монтажная схема.

Ток, протекающий в цепи параллельно соединенных резисторах

Общий ток I протекающий в цепи параллельных резисторов равняется сумме отдельных токов, протекающих во всех параллельных ветвях, причем ток в отдельно взятой ветви не обязательно должен быть равен току в соседних ветвях.

Несмотря на параллельное соединение, к каждому резистору приложено одно и то же напряжение. А поскольку величина сопротивлений в параллельной цепи может быть разной, то и величина протекающего тока через каждый резистор тоже будет отличаться (по определению закона Ома).

Рассмотрим это на примере двух параллельно соединенных резисторов. Ток, который течет через каждый из резисторов ( I1 и I2 ) будет отличаться друг от друга поскольку сопротивления резисторов R1 и R2 не равны. Однако мы знаем, что ток, который поступает в цепь в точке «А» должен выйти из цепи в точке «B» .

Таким образом, протекающий общий ток в цепи можно определить как:

I = I1 + I2

Затем с помощью закона Ома можно вычислить ток, который протекает через каждый резистор:

Ток, протекающий в R1 = U ÷ R1 = 12 ÷ 22 кОм = 0,545 мА

Ток, протекающий в R 2 = U ÷ R2 = 12 ÷ 47 кОм = 0,255 мА

Таким образом, общий ток будет равен:

I = 0,545 мА + 0,255 мА = 0,8 мА

Это также можно проверить, используя закон Ома:

I = U ÷ R = 12 В ÷ 15 кОм = 0,8 мА (то же самое)

где 15кОм — это общее сопротивление двух параллельно соединенных резисторов (22 кОм и 47 кОм)

И в завершении хочется отметить, что большинство современных резисторов маркируются цветными полосками и назначение ее можно узнать здесь.

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

  • одноклавишным;
  • и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

  • подключен к выключателю через отдельную распределительную коробку;
  • или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Место установки защитного блока

Плавное включение света в квартире достигается при правильном выборе места установки. Защиту для каждого светильника устанавливают в зависимости от его места расположения. Если имеется техническая возможность, то лучше поместить его в полость под люстрой. Достоинство устройства – его компактность. Поэтому оно устанавливается в любом доступном месте рядом с осветительным прибором.

С блоком поставляется подробная инструкция. Поэтому его можно установить самостоятельно, не прибегая к услугам электрика. Если позволяет мощность УПВЛ – возможен монтаж для группы из нескольких ламп. В этом случае лучшее место размещения — распределительная коробка. Если в защитной схеме присутствует осветительный трансформатор для понижения мощности, то блок должен находиться первым по ходу тока. Напряжение 220 В должно первым поступать на него, а далее по цепи на всю сеть освещения.

При монтаже устройства плавного включения света необходимо придерживаться строгих правил:

  1. Доступность для ремонта.
  2. Запрещено заклеивать УПВЛ обоями, закрывать гипсокартоном и заделывать штукатуркой.

Резисторы и конденсаторы

Между диодным мостом и генератором установлен сглаживающий электролитический конденсатор. Он нужен для сглаживания пульсаций. Обычно его емкость от пары единиц, до нескольких десятков микрофарад. На его верхней крышке есть выштамповка, она нужна, чтобы избежать его взрыва.

Обратите внимание: Если конденсатор треснул или вздулся – он отработал свой срок. Когда видимых повреждений корпуса нет – прозвоните, между обкладками не должно быть короткого замыкания. Сначала прозвонка начнет пищать, а по мере заряда перестанет

В таком случае конденсатор исправен

Сначала прозвонка начнет пищать, а по мере заряда перестанет. В таком случае конденсатор исправен

Когда видимых повреждений корпуса нет – прозвоните, между обкладками не должно быть короткого замыкания. Сначала прозвонка начнет пищать, а по мере заряда перестанет. В таком случае конденсатор исправен.

У конденсаторов 4 неисправности:

  1. Обрыв.
  2. Пробой (замыкание).
  3. Потеря емкости.
  4. Вздутие (только у электролитических из-за температур и закипания электролита).

Третий способ диагностики как моста, так и конденсатора – проверка напряжения, оно должно быть около 310 В, это величина амплитудного напряжения в сети 220 В.

В момент включения лампы происходит заряд сглаживающего конденсатора, через диодный мост протекает большой ток. Диоды сильно нагружаются от всплеска тока, и, со временем, могут сгореть. В некоторых лампах установлен токоограничительный резистор, он снижает величину зарядного тока, и играет роль предохранителя (основного или дополнительного). В дорогих моделях и в мощных блоках питания, где установлены крупные фильтрующие конденсаторы, используют термистор.

Определение:

Термистор – это резистор, сопротивление которого снижается при повышении температуры элемента.

Для проверки работоспособности можно замерить сопротивление, если оно равно меньше 100 Ом – все в порядке. Когда термистор сгорел и нечем заменить, можно, но не нужно, убрать его из цепи, впаяв на это место перемычку.

Исключения:

Неполадка конденсатора иногда не очевидна, ее можно диагностировать по тому, что лампочка начинает мигать при запуске или во время работы, это связано с малой емкостью или нестабильной работой накопителя.

Блоки защиты галогенных ламп

Галогенным лампам присуща неприятная особенность – перегорать в момент включения или же ночью. Конечно, и обычным лампам это свойственно, однако не в такой степени. Причем это относится как к лампам на 220 В, так и к низковольтным лампам (12 В), подключенным через понижающий напряжение трансформатор.

Причины выхода из строя галогенных ламп:

  • Температура тела накала у галогенок гораздо выше, чем у простых ламп накаливания
  • Перепады напряжения в сети питания
  • Резкий скачок тока в момент включения.

По последней причине лампы выходят из строя в большинстве случаев. Дело в том, что нить накала до включения лампы имеет комнатную температуру и малое сопротивление. В момент включения буквально за доли секунды температура резким скачком повышается до нескольких тысяч градусов, и столь же резко увеличивается сопротивление. Это приводит к перегреву нити в тонких местах, а, как известно, «где тонко, там и рвется». Образование же тонких мест, в свою очередь, происходит из-за неравномерного выгорания нити, а ночные повышения напряжения в сети усиливают эти процессы.

Принцип работы и «плюсы» блоков защиты ламп

Добиться увеличения срока службы галогенок можно уменьшением частоты тока (добавив диод) либо же плавным повышением напряжения при включении ламп. Принцип действия блоков защиты галогенных ламп как раз и заключается в плавной, без губительного скачка подаче напряжения на лампы и, соответственно, замедленном (в течение 2-3-х секунд) розжиге спирали накаливания.

Данные устройства позволяют:

  • исключить опасный момент броска тока во время включения, деформацию и разрушение тела накала лампы в результате воздействия пускового тока, следовательно – выход лампы из строя;
  • стабилизировать напряжение на лампах в процессе их работы и предотвратить их частое перегорание из-за сбоев в сети;
  • продлить срок их службы в 6 и более раз.

Выбор блока защиты галогенных ламп

Различными производителями выпускаются блоки защиты ламп (называемые также БЗ, устройства плавного пуска, устройства и приборы защиты) разной допустимой мощности нагрузки – от 150 до 5000 ватт. Чтобы сделать правильный выбор БЗ, следует подсчитать суммарную нагрузку, которая будет к нему подключена: она не должна превышать мощности, на которую рассчитан прибор. Но для надежности лучше брать устройство с более высокой мощностью – с запасом на 30-50%.

Поскольку во всем мире в последнее время усиливается тенденция к использованию безопасного для человека напряжения, все большее распространение получают галогенные лампочки на 12 В. Устройства плавного пуска помимо галогенных и обычных ламп накаливания могут использоваться и с низковольтными лампами. Для понижения входного напряжения 220 В применяется трансформатор

Однако следует обращать внимание на его тип, поскольку для работы с электронными трансформаторами применяются специальные блоки защиты – с 4-мя выводами вместо 2-х

Установка устройства

Рекомендуется последовательное подключение прибора с выключателем в разрыв фазы. Если позволяют габариты блока защиты (а они зависят от мощности, в данном случае – до 300 Вт), то прибор устанавливается в любом доступном месте, которое может быть: подрозетником непосредственно за выключателем, монтажной коробкой, соединителем люстры или встраиваемым светильником. Блоки большей мощности нуждаются в специальном месте для установки, а более 1000 Вт – в стационарном монтаже. Следует знать, что для защиты низковольтных ламп блок необходимо устанавливать перед понижающим трансформатором.

Нюансы установки

  • Чтобы не разбирать потолок в случае выхода из строя электронного блока защиты, лучше установить его в легкодоступном месте
  • По возможности, желательно каждую линию освещения снабдить отдельным автоматическим выключателем для защиты блока от короткого замыкания.

С установленным устройством плавного пуска вы забудете, что такое частая замена галогенных или обычных ламп накаливания. Особенно это актуально в случае нестабильного напряжения, когда галогенные лампочки в системе подсветки выходят из строя чуть ли не по одной в день.

Блок защиты галогенных ламп не только снимет проблему частой замены ламп, но и позволит сэкономить вполне ощутимую сумму денег в связи с уменьшением эксплуатационных расходов на освещение.

Осталось только сделать правильный выбор – и да будет свет!

Частые ошибки при сборке схемы и подключении выключателя

Неграмотный специалист чаще всего вместо фазы вводит в выключатель ноль. Светильники могут работать, но в выключенном состоянии они будут под напряжением, что опасно при необходимости заменить лампы.

По неопытности заводят в выключатель и фазу, и ноль.

Третья ошибка – присоединение питающего провода на отвод вместо общего контакта. В результате работает только часть люстры.

Случается, что нулевой провод осветительного прибора подключается не к нулю в коробке, а к фазе.

Чтобы избежать ошибок с выключателем, следует внимательно отнестись к проводам. Желательно перед установкой выключателя промаркировать их, чтобы в процессе монтажа соединить одноименные.

Примеры подключения

Выключатели бывают разными: сенсорными, с регулятором, многоклавишные, однокнопочные. Последний вариант пользуется наибольшей популярностью благодаря низкой себестоимости. Простейший способ запитки не предполагает использования распредкоробки, но придется вести отдельную ветвь проводки. Поэтому чаще используют схему, описанную далее.

Для этого потребуется:

  • Собственно выключатель с одной, двумя или тремя клавишами, возможно с резистором.
  • Тестер или индикатор с отверткой для определения «нуля» и «фазы» при обесточивании.
  • Комплект отверток (плоская и крестовая) для затягивания винтов контактного крепежа.
  • Распределительный короб для подключения ветвей проводки к силовому электрическому кабелю.
  • Электропровода, если стены проштробированы, но шнуры не проложены и не закуплены ранее.
  • Изоляционная лента, «кембрик» для изолирования соединений, как того требует техника безопасности.
  • Схема подключения выключателя в зависимости от выбранного способа запитывания лампочки.

Из инструмента нужен нож, кусачки, ножницы, пассатижи. Все это необходимо приготовить заранее, так как помещение придется обесточить. Если естественного освещения в ней нет или его недостаточно, запаситесь фонариком или другим мобильным автономным осветительным прибором.
