Популярные производители: кого предпочесть

Качество выключателей, как и любой другой продукции, во многом зависит от производителя. Заслужившие хорошую репутацию компании строго следят за качеством своих изделий, гарантируя покупателям длительную беспроблемную службу своей продукции

Поэтому при выборе выключателя для своего дома важно обращать внимание на этот момент и по возможности выбирать изделия от известного производителя. Поговорим о лучших из них

Компания Legrand из Франции

Французский бренд вышел на рынок в середине 19 в. со столовым фарфором. После того, как появилось электричество, фарфор стал востребован как изолятор, фирма занялась продукцией для электрики. Руководство изначально сделало ставку на использование в производстве новейших технологий, что дало хорошие плоды – компания входит в пятерку лучших европейских производителей электрики.

Корпуса выключателей бренда Легранд выполняются только из самозатухающего пластика, что делает их максимально безопасными в процессе эксплуатации

Продукция Легранд известна более чем в 150 странах мира, она продается под различными торговыми марками в числе которых Контактор, BTicino, Sarlam, Legrand и другие. Изделия компании отличает высочайшее качество, безопасность и надежность. Ассортимент продукции очень широк, он включает самые разные виды настенных выключателей. Среди них можно найти традиционные модели, а так же необычные комбинированные устройства.

Они представляют собой трехклавишный либо стандартный выключатель, установленный в общем корпусе с розеткой

Компания уделяет особое внимание качеству комплектующих. Кроме того, корпуса всех приборов, вне зависимости от их стоимости, выполняются только из самозатухающего пластика

Это значительно увеличивает безопасность эксплуатации устройств. Легранд выпускает приборы самого разного дизайна, которые вписываются в любые интерьеры.

Шведская фирма АВВ

Появилась в конце прошлого века в результате слияния двух крупных шведских концернов. Сегодня это один из лидеров производителей электроустановочных изделий. Их отличительная черта – высочайшая безопасность и качество. Бренд предлагает удобные модульные решения, позволяющие собирать необходимые вариации из предлагаемых элементов. Для производства корпусов используются только ударопрочные, устойчивые к уф-излучению материалы.

Изделия бренда АВВ отличает не только высочайшее качество, но и стильный дизайн. Правда, стоимость таких электроустановочных приборов достаточно велика

Среди них и натуральные, такие, как сталь, дерево или бронза. Конструктивная простота изделий предполагает простой и быстрый монтаж. Ассортимент бренда АВВ включает несколько линеек продукции, каждая из которых имеет особенный легко узнаваемый дизайн. К примеру, Reflex выполнена в традиционных строгих геометрических формах, а вот Impuls имеет мягкие закругленные линии.

Коллекции электроустановочных изделий отличаются разнообразием. Причем даже в базовых коллекциях производитель предлагает не только стандартные решения. К примеру, во всех присутствуют рамки с флуоресцентным покрытием, которые в темноте подсвечивают корпус прибора. Продукция АВВ отличается высокой стоимостью, что некоторые относят к значимым недостаткам.

Бренд из Франции Schneider Electric

Основанная в 19 в. как компания по производству вооружений, давно освоила рынки электроэнергетики и вышла в лидеры производства электроустановочных изделий. В ассортименте продукции Шнейдер выключатели со световой индикацией, проходные, с дистанционным управлением, с датчиками и другие сложные вариации. Причем все они отличаются высочайшим качеством.

Компания Шнейдер наладила выпуск комбинированных электроустановочных приборов, собранных на общем основании

Фирменное отличие продукции Шнейдер – наличие пружинных контактов из бронзы. Это позволяет отказаться от использования дополнительного зажима и при этом не потерять качество создаваемого контакта. Благодаря этому монтаж изделий французского бренда предельно простой и быстрый. Дизайн электроустановочных устройств отличается широким разнообразием. Здесь можно найти интересные модели в разном диапазоне: от лаконичной классики до броского авангарда.

Все коллекции бренда включают съемные рамки горизонтального и вертикального типа различных расцветок. Продукция компании представлена несколькими модельными линейками. Очень популярна Unica, предлагающая модульные устройства, позволяющие создавать на базе унифицированного посадочного места самые разные комбинации элементов.

Изделия от Шнейдер отличаются высокой стоимостью, причем это касается даже стандартных моделей, не говоря уже о дизайнерских моделях.

Конструктивные особенности

Каждая модификация низковольтного и высоковольтного вакуумного выключателя различается по своей компоновочной схеме. Это связано с работой при разном номинале значения тока и напряжения. Производители тоже не остаются в стороне. Каждый реализует свои инновационные идеи в железе, что сказывается на комплектности аппарата дополнительными элементами и компоновке. Мы же не будем разбираться в , а посмотрим на конструкцию аппарата в целом и разберемся, как он устроен и работает.

Выключатель состоит из общего корпуса с приводом коммутации, на котором закреплены 3 полюса силовых цепей. Внутри каждого установлена герметичная вакуумная камера, состоящая из контактной группы и специальных экранов, защищающих внутренние изолирующие поверхности от металлического налета, вследствие эрозии контактов.

Контактная система включает 2 элемента: неподвижный контакт, жестко закрепленный к нижнему фланцу, и подвижный, соединенный с верхним фланцем так, что герметичность вакуумной дугогасительной камеры не нарушается.

Конструкция вакуумного выключателя включает два элемента: подвижный и неподвижный контакты. Устройство оснащается тремя полюсами, на каждом из которых имеются пофазно установленные электромагнитные приводы. Эти приводы монтируются на одном основании.

Читать далее: Грунтовка бетоноконтакт кнауф технические характеристики

Размещенные внутри прибора фазные приводы соединяются друг с другом за счет вала, который осуществляет синхронизацию фаз и защищает от неполных фаз. Кроме того, вал предназначен для механической блокировки расположенных поблизости распределительных систем и управления индикацией расположения контактов.

В качестве примера рассмотрим особенности вакуумного выключателя от (серия BB/TEL).

Условные обозначения:

Вакуумная камера с функцией дугогашения.
Основание.
Крышка.
Вал синхронизации.
Дополнительные контакты.
Блокировочная тяга.
Привод.
Узел блокировочный торцевой.

На рисунке видно, что вакуумный выключатель нагрузки включает в себя три полюса, которые имеют пофазно встроенные приводы электромагнитного типа. Приводы установлены на общем основании. Все приводы соединяются друг с другом при помощи вала.

Особенности одного из полюсов с номинальным током 2 тысячи ампер показаны на рисунке ниже.

Вывод в верхней части.
Дугогасящая камера, вмонтированная в полые изоляторы. Подвижные контакты за счет изоляционных тяг скреплены жестким соединением с приводами.
Дополнительные контакты.
Кулак.
Блокировочная тяга.
Вал синхронизации.
Электромагнитный вал, оснащенный защелкой на магните.
Пружина для прижатия контактов.
Пружина отключения контактов.
Приводной якорь.
Кольцевой магнит.
Приводная катушка.
Плоский привод.
Тяговый изолятор.
Опорное изолирующее устройство.
Нижний вывод.

Магнитный привод может располагаться в одном из двух положений: «включено» или «выключено». Закрепление якоря в указанных положениях осуществляется без использования механических щеколд. Фиксация возможна благодаря упругой пружине в положении «выключено» и кольцевому магниту в положении «включено». Подключение и отключение производится за счет передачи управляющих импульсов разнополярных напряжений на обмоточную катушку привода.

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об обратном.

Мало того, выбирают сечение этого провода какое попало, от 0,5мм2 до 1,0мм2.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Поэтому запомните раз и навсегда – кабель для подключения освещения в квартирах должен быть:

трехжильным

сечением не менее 1,5мм2

марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все светильники в квартире будут пластиковыми и подключать там провод заземления попросту некуда?

В ПУЭ и на этот счет имеется соответствующий пунктик 7.1.70

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Устройство одноклавишного выключателя

Теперь пришло время разобрать устройство выключателя света. Выключатель одноклавишный может состоять из следующих элементов:

Из пластиковых элементов, которые обеспечат защиту.
Из рабочего механизма.

К защитным элементам можно отнести клавишу и саму рамку. Клавиша обеспечивает перевод режимов включения и выключения.

Под клавишей выключателя располагается рамка. Крепить ее можно с помощью двух способов:

С помощью пластиковых защелок.
Двумя винтами.

Под защитной рамкой будет располагаться сам механизм выключателя. На механизме имеется привод клавиши.

Крепление этого механизма в подрозетнике осуществляется двумя способами:

С помощью распорных лапок.
С помощью специальных винтов.

Слева и справа на устройстве будут находиться две лапки. Если вы начнете закручивать винты, тогда они начнут расширяться.

Устройство выключателя обычно имеет два контакта, к которым следует подвести провода. Как правило, многие производители предварительно указывают правильное крепление проводов.

Прежде чем подводить провода убедитесь, что ваше крепление будет правильным. Если вы неправильно подсоедините провода, тогда устройство не будет работать.

Подключение выключателя

Зачищаем провода, снимаем необходимое количество изоляции, примерно 1 см.

На недорогих одноклавишных выключателях, как правило не указано обозначение контактов, приходящий и отходящий, но на всякий случай посмотрите на заднюю стенку механизма, обозначения могут быть такие:

цифры 1 и 3 — здесь 1 контакт приходящей фазы, 3 отходящей
буква L и цифра 1 — здесь L контакт приходящей фазы, 1 отходящей
буква L и стрелка — здесь L контакт приходящей фазы, стрелка отходящей

Это наиболее часты обозначения.

Возвращаемся к нашему выключателю. Вставляем зачищенный провод в отверстие, убеждаемся, что он попал между прижимными пластинами, затягиваем контактный винт. Проверяем, насколько хорошо зафиксировался провод. Он не должен качаться и шататься, если такой факт имеет место, подтягиваем контактный винт. Плохо протянутый контакт будет подгорать и в дальнейшем приведет к выходу из строя выключателя.

Не переусердствуйте, на выключателях недорогой ценовой категории финты и резьбы не слишком надежные, очень легко сорвать.

Голая жила провода должна торчать из контакта на 1-2 мм.

Вставляем и затягиваем второй провод.

Раскручиваем винты распорного механизма, вставляем выключатель в подрозетник, выравниваем по горизонтали и фиксируем. Закручиваем распорные винты и проверяем надежность крепления механизма в подрозетнике.

Устанавливаем защитную рамку, закручиваем диагональные винтики, закрепив ее к механизму.

Устанавливаем клавишу. Перед установкой смотрим на совмещение штырьков и пазов подвижной части механизма и клавиши.

На этом подключение выключателя закончено.

Рассмотрим теперь второй вариант установки.

Назначение аппаратов

Любой бытовой электрический выключатель подключается в разрыв фазного провода. То есть на вход и выход подсоединяется проводник под напряжением, а нулевой провод остается целым. При подключении обоих проводов произойдет короткое замыкание электрической проводки. Для комнатного освещения применяются разные конструкции приборов, основным назначением которых считается:

размыкание электрической сети;
подача напряжения на светильник.

Обычно освещение включается и выключается пользователями вручную. Комнатные аппараты конструктивно предназначены для работы в электропроводке дома при номинальных параметрах сети, они не осуществляют отключение при больших нагрузках и коротких замыканиях. Для этого предназначены автоматические выключатели, устанавливаемые на входе в помещение. В их конструкцию входят:

расцепители тока;
устройства отсечки;
механизмы гашения дуги.

Любые световые выключатели выпускаются под определенные параметры тока и напряжения. Конструктивно они отличаются способом установки, подсоединением проводов, степенью защиты от пыли и влаги, методом управления.

Чаще всего провода подсоединяются к клеммам приборов винтовыми зажимами. Некоторые последние модели обладают пружинными клеммниками, которые позволяют ускорить монтаж электрооборудования.

Требования к современным автоматическим выключателям

Основные требования к конструкции автоматических выключателей (которые были сформулированы на основе опыта эксплуатации и современных образцах выключателей ведущих фирм, с существенно лучшими характеристиками, чем старые конструкции) для производителей и конструкторов автоматических выключателей, проектировщиков сетей электроснабжения и эксплуатационников.

Требования производителей распределительных щитов

малые размеры выключателей для установки в малогабаритные электротехнические шкафы;
отсутствие необходимости в зазорах между выключателем и другим оборудованием;
малое тепловыделение;
контроль положения главных контактов;
использование рабочей и защитной нейтрали (для пятипроводных цепей);
замена во вторичных цепях выключателя и дополнительных элементов без отключения;
одинаковый размер панели у всех выключателей данной серии.

Требования конструкторов и проектировщиков

времятоковые характеристики, соответствующие стандарту МЭК 60255-3;
широкий ряд времятоковых характеристик с обратнозависимой выдержкой времени разной крутизны;
защита от ограниченного и неограниченного короткого замыкания в одном реле;
регулируемые по току и времени уставки защиты от перегрузки «L» (см. статью «Максимальная токовая защита»), регулируемые уставки по току и времени селективной токовой отсечки «S» и регулируемая уставка по току мгновенной токовой отсечки «I» (за рубежом: LSI-характеристики);
защита, отслеживающая действующее (среднеквадратичное) значение тока;
функция защиты от режима обратного направления мощности для применения в сетях с параллельной работой генераторов, трансформаторов и закольцованных сетей (характеристика типа S).

Требования эксплуатации

электронный блок защиты (электронный расцепитель) с функцией самодиагностики отключающей катушки;
наличие функции проверки электронного блока защиты (OCR) без необходимости отключения выключателя;
контроль температуры главных контактов (дополнительная функция);
диагностика аварийных отключений: тип (перегрузка, короткое замыкание), величина тока короткого замыкания, время отключения, история отключений и др.;
высокая выключающая способность и безопасность оператора;
возможность замены главных контактов на месте;
возможность работы с системами диспетчерского управления и сбора данных (BMS или SCADA).

Все виды дистанционных выключателей: 145 фото основных видов, варианты и схемы подключения, особенности ухода и эксплуатации

В настоящее время существует множество видов выключателей света, они различаются по принципу работы.

Виды выключателей

Крутящиеся. Такие выключатели представляют собой круглые прокручивающиеся кнопки. Включение и выключение света происходит после характерного щелчка. Так же они позволяют не просто включить и выключить свет, а еще и просто уменьшить уровень освещения.
В виде клавиш. Они самые популярные, позволяют при помощи различного количества кнопок переключить различные источники света.
Так же существуют выключатели с датчиком движения. Они включают и выключают свет автоматически, при передвижении человека по комнате.
Дистанционные. Такие выключатели представляют собой систему с пультом для управления.

И еще огромное количество разнообразных видов выключателей. Самыми удобными являются дистанционные выключатели.

Переключение ими можно производить из любой точки комнаты, они не требуют проводного подключения и работают на батарейках. Дополнительный блок устанавливается на место старого выключателя.

Как работает дистанционный выключатель

Дистанционный выключатель работает при помощи пульта управления. Существует два вида беспроводных выключателей света: с датчиком движения и звука. Первые включаются автоматически, если в комнате кто-то находится, вторые реагируют на звук. Звук устанавливается по предпочтению заказчика заранее. Это может быть щелчок, хлопок или определенное слово.

Принцип действия таких выключателей зависит от магнита, находящегося внутри прибора. Данный магнит приводит в движение металлический центр катушки, которая запускает электрический контакт.

Плюсы и минусы дистанционных выключателей

Преимуществ у такого вида выключателей, конечно же, масса, однако, есть и недостатки. Какие же плюсы дистанционных выключателе, мы сейчас и рассмотрим:

Простота монтажа. При установке такого вида выключателей не требуется новое место и множество кабелей, они устанавливаются на место прежнего выключателя. Не нужно рушить стены, они прекрасно входят в место прошлого выключателя.
Управлять светом можно не только пультом, но и любым смартфоном при помощи приложения.
Крупный радиус управления. Сигнал передается даже через стены и предметы мебели.
Полная безопасность, даже при использовании детьми. Напряжение довольно низко, и не создает травм.

Это были плюсы использования дистанционных выключателей света, рассмотри теперь и недостатки:

Высокая стоимость. По сравнению с обыкновенными переключателями, дистанционные по стоимости становятся на порядок выше.
При разряженной батарее не возможно управление при помощи пульта управления. Со смартфона управление возможно только при помощи Wi-Fi подключения. Оно должно быть стабильным, иначе управление так же не возможно.

Вот и все минусы данной конструкции.

Как выбрать дистанционный выключатель

При подборе дистанционного переключателя света необходимо обращать внимание на множество различных факторов и параметров. Конечно же, в первую очередь не забывайте о том, что дизайн интерьера должен поддерживаться даже в таких мелочах, как переключатель света. Если вы хотите определиться с дизайном выключателя заранее, до покупки, оцените модели при помощи просмотра фото дистанционных выключателей в сети интернет

Если вы хотите определиться с дизайном выключателя заранее, до покупки, оцените модели при помощи просмотра фото дистанционных выключателей в сети интернет.

В комплекте всегда должна идти инструкция, которая подскажет, как подключить дистанционный выключатель.

Так же необходимо обратить внимание на множество других полезных качеств данной конструкции. Важны такие качества, как: радиус работы пульта управления, тип управления, комплектация, размеры всех составляющих, крепление, а так же важна цена. Обязательно, чтобы стоимость соответствовала качеству модели

Для этого лучше выбирать известных производителей электротехники. Если в этом вопросе вы разбираетесь плохо, то обязательно проконсультируйтесь на торговой точке

Обязательно, чтобы стоимость соответствовала качеству модели. Для этого лучше выбирать известных производителей электротехники. Если в этом вопросе вы разбираетесь плохо, то обязательно проконсультируйтесь на торговой точке.

Еще совсем недавно дистанционные переключатели были новинкой на рынке, а теперь — это современное и популярное устройство, которое делает жизнь людей проще и комфортнее. Если вы уже решили приобрести такой выключатель, данная статья подскажет вам, как выбрать дистанционный выключатель.

Признаки неисправности и основные виды поломок

Выключатель неисправен, если при включении слышится потрескивание

Перед тем как починить неисправный выключатель сначала нужно понять, как он работает, а также ознакомиться с основными причинами, по которым он мог сломаться. Характерные признаки поломки:

при нажатии на клавишу перекидной механизм начинает заедать и не переводится в нужное положение;
в момент переключения слышно потрескивание, а иногда заметно как внутри что-то искрит;
после нажатия кнопки прибор просто не включает освещение.

Обычно эти неисправности наблюдаются только с одной из клавиш, но не исключается возможность выхода из строя сразу двух или даже 3-х переключающих механизмов.

В первом случае предположительно могла выпасть ось, на которой фиксируется основание клавиши или внутрь попала посторонняя вещь (скопилась пыль). При характерном потрескивании и искрении наверняка обгорел один из замыкаемых контактов или сразу оба. Если свет после нажатия клавиши совсем не включается – дело, скорее всего, в том, что нарушен контакт в одной из точек соединения проводников с клеммами и ток не поступает в нагрузку. В этом случае сначала проверяется, не пропало ли напряжение во всей квартире и что лампочка осветителя полностью исправна.

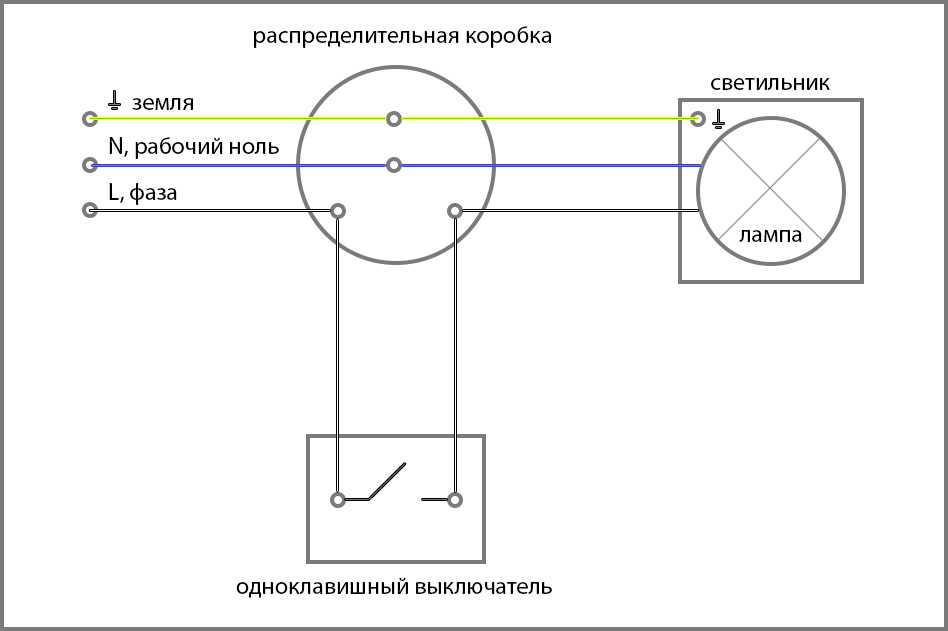

Схема включения устройства разрыва цепи через розетку

Для того чтобы подключить выключатель с использованием розетки, применяется стандартная схема включения

Важно! Всегда в прерывателе происходит разрыв фазной жилы, а ноль идет напрямую на источник освещения:

Устанавливается распределительная коробка, в которую заводят от имеющейся розетки провода (предварительно надо провести обесточивание помещения), жилы, идущие на выключатель, и провод от светильника.
Одну жилу от источника потребления электричества подключаем к нулю, фазу надо пустить на выключатель; если она идет через распределительную коробку, тогда ее соединяют с жилой от выключателя.

В представленной схеме фазный провод идет от лампочки прямо на прерыватель, когда он находится в положении «вкл», идет потребление электроэнергии, когда в положении «выкл» – нагрузка не получает электричества.

Как подобрать сечение провода?

Часто электрическое подключение источника потребления энергии, например, бра от розетки, происходит для установки дополнительного освещения, в нашем случае это может быть одно или несколько бра, по этой причине ток имеет невысокое значение и есть возможность выбирать провода нужного сечения, но есть нюансы:

по требованиям безопасности и ПУЭ для этих целей нельзя применять провод с медной жилой сечением меньше одного квадратного миллиметра;
и провод с алюминиевой жилой не меньше двух с половиной квадратных миллиметров.

При выборе провода необходимо учесть, каким образом он проложен, так для открытой прокладки есть определенные условия:

для медной жилы провода минимальное сечение – 1,5 квадратных миллиметра;
минимальное значение алюминиевой жилы – 4,0 квадратных миллиметра.

Для прокладки провода по наружной стене дома или здания есть следующие требования:

для проводов с медными жилами – 2,5 квадратных миллиметра;
для алюминиевых жил провода – 4,0 квадратных миллиметра.

Как самостоятельно подключить источник света от выключателя?

Одним из простых способов, по мнению специалистов, является включение бра в цепь через выключатель с питанием от розетки с использованием нулевого и фазного провода, особенно это выгодно делать, когда светильник находится недалеко от выключателя.

Для выполнения этой работы надо сделать следующее:

Провести монтажные работы по установке источника освещения и выключателя, затем осуществить действия по их подключению.
С розетки, от которой будем подключать наш прерыватель напряжения, снимаем при помощи автомата в щитке напряжение (обычно разводка проводится по группам потребления), проверяем «пробником» на отсутствие фазы.

Открываем розетку; в случае, если работа по ее подключению выполнена медным проводом с цветовым отличием, то:

ноль – голубой провод;
заземление – второй провод с двойным цветом (желто-зеленый);
фаза – третий провод, он может быть коричневого цвета.

Если нет цветового различия и подключение выполнено алюминиевым проводом, надо кратковременно подать напряжение на розетку и «пробником» определить фазу проводящего электричество провода.

К фазе розетки подсоединяем провод от выключателя (на его вход), который на прерывателе уже подключен, а на выход с выключателя подключаем провод от светильника.
Когда вы не знаете, как подключить двойной выключатель, решение такое же, но с выхода устройства прерывания электрической цепи каждый фазный провод идет к собственному источнику освещения, или для люстры на свои лампочки потребления электроэнергии.
К нулевой жиле розетки подключаем нулевой провод выключателя к лампочке, если в розетке есть заземляющий провод, его соединяем с заземляющим проводом от источника освещения.
После этого проводится укладка проводки и изолирование всех соединений, а также испытание собранной схемы.

Как подключить розетку-выключатель, которая собрана в едином корпусе?

Когда есть розетка в спальне или в другой зоне помещения, и вы желаете установить бра или торшер, можно применить устройство розетка-выключатель, которое собирается в едином корпусе, это делается следующим образом:

розетка имеет штатное подключение, фаза и ноль, в новых строениях евророзетки подключены с заземляющим проводом;
фазу подаем на вход прерывателя (выключателя), а с его выхода провод идет к лампе;
двум другим проводам (это нулевой провод и заземление) подключение делаем напрямую к светильнику.

Необходимо понимать, что нельзя сделать обратное подключение, иными словами, подключить розетку от выключателя, она может получать электричество только от автомата в щите дома, или квартиры.

Критерии выбора контактора

Не стоит самостоятельно выбирать контактор – это задача для электрика высокой квалификации, у которого есть опыт работы с этим видом коммутационных устройств. И сложность тут не только в том, чтобы правильно рассчитать параметры, но и в выборе производителя.

Контакторы – это недешевое оборудование, поэтому часто на этапе закупки подрядчик или заказчик хотят сэкономить. В результате приобретается модель низкого или среднего ценового сегмента. При включении они издают громкие щелчки, во время работы могут гудеть при залипании контактов, а ресурс их ниже. Лучше сразу купить надежный контактор, который полностью окупит себя во время эксплуатации.

Критерии выбора:

Номинальный ток, напряжение – электрик рассчитывает параметры тока в коммутируемой цепи с учетом нагрузок от каждой точки потребления, поправочных коэффициентов, пусковых скачков;
Число полюсов – определяет количество фаз и коммутируемых электрических цепей;
Напряжение электромагнитной катушки – в большинстве случаев в квартирах, частных домах, офисах используются модели с напряжением 220В.

Опытный электрик учитывает некоторые дополнительные параметры, в том числе, класс контактора (от него зависит ресурс коммутатора), степень защиты и т.п.

Где и как лучше всего разместить?

Врезные модели отличаются сложным процессом установки. Необходимо подготовить отверстия, монтажный короб, который фиксируется в углублении мебели, а также позаботиться о проведении скрытого кабеля.

Для накладного варианта необходима только внешняя проводка. Она позволяет минимизировать средства на монтаж.

Однолинейные – фиксируются в стене или плоскости мебели.

Двухлинейные – приборы с клавишами, регулирующие работу нескольких линий нагрузки.

Для проведения монтажа следуйте таким шагам:

Покройте поверхность сенсора липкой лентой.
Сделайте отверстие, где будет встраиваться выключатель.
Наклейте фольгу для фиксации корпуса изделия.

Структура материала, который будет поверх датчика, должна быть гладкой. Сам выключатель крепиться вплотную. Монтаж к полой поверхности запрещен.

Учитывайте, что в режиме ожидания прибор потребляет 1,5 – 3,0 мА и нуждается в обеспечении напряжением 2,0 – 5,5 В. На каждом изделии указаны условия, которые необходимо создать для полноценной работы выключателя.

IP20 – для комнатных устройств, IP55;
IP65 – для применения на улице;
IP44 – для помещений с повышенной влажностью.

Схема подключения

Далее подключается сам выключатель. Для этого его нужно
аккуратно разобрать ничего не сломав.

Отверткой или руками подцепляете и отщелкиваете клавишу.
Если не снимается, попробуйте подтолкнуть ее с обратной стороны.

Откручиваете два винтика и снимаете декоративную крышку.

Вся схема подключения фактически заключается в том, что
вам необходимо в разрыв фазного проводника установить этот самый одноклавишник,
который своими контактами и будет разрывать фазу.

Поэтому вниз к выключателю света заводится только фаза, без ноля.

Грубо говоря представьте, что на лампочку у вас идет
цельный кабель питания. Вам нужно разрезать только фазу на этом кабеле и
вставить в данный разрыв выключатель света.

Схема очень простая и незамысловатая. Единственное, что
распаечная коробка как промежуточное звено, для многих здесь вносит некоторую
путаницу.

Жилу L подключаете на
верхний контакт, жилу L1 – на нижний.

После чего аппарат можно зафиксировать в монтажной коробке, подтянув отверткой боковые распорные лапки.

В том случае, если у вас зажимные клеммы не сверху и
снизу, а на одном уровне (нижнее подключение проводов), вставляете две жилы L и L1 в
любые из них, без разницы какой куда.

Когда там есть надписи “L” и “1”,
то “L” – это приходящая фаза, а “1” –
уходящий провод на лампочку.

Как самостоятельно подключить?

Все виды подключаются абсолютно одинаково, отличаются лишь количеством проводов, которое напрямую зависит от клавиш в выключателе.

Как правильно подключить выключатель света? Простая инструкция будет представлена с тем расчетом, что под выключатель уже проложен силовой кабель, и он торчит из стенки в том месте, где будем его ставить. Обязательно соблюдайте технику безопасности при работе с электричеством – обесточьте всю систему с помощью общего рубильника, тщательно изолируйте все соединения, надежно затягивайте контакты. Начнем с того, как сделать подключение одноклавишного выключателя.

Как подключить выключатель света? Его подключить проще всего. Для этого необходимо всего три провода – земля, ноль, фаза. Подключение светильника будет выполняться через распределительную коробку, сквозь которую напрямую проводится земля и рабочий ноль, подключаясь к лампочкам. Рабочая фаза – провод, который дает электрическую нагрузку, сперва заводится в распределительную коробку, после чего подключается к выключателю. Из него провод возвращается в коробку и напрямую подключается к лампочке. Таким образом, в выключенном состоянии к светильнику будут подключены только ноль и земля, а фаза на лампочке будет разорвана на контактах выключателя. Контакт соединяется при включении, по фазе подается нагрузка, лампочка загорается. Ниже представлена схема подключения одноклавишного выключателя.

Схема подключения одноклавишного выключателя

В подключении двухкнопочного выключателя есть некоторые различия. Как подключить лампочку через выключатель в таком случае? Здесь в коробку заводится провод земли и фазы, каждый из них делится надвое для подключения к светильникам. В переключатель через коробку также заводится провод рабочей фазы, где он подсоединяется к каждому механизму разрыва цепи отдельно. От них два провода ведутся к коробке, из которой подключаются к лампочкам. Схема подключения выключателя света аналогична, только кнопки две.

Схема подключения двухклавишного варианта Тут следует обратить внимание на сам включатель. С обратной стороны у него будут три контакта

Там, где он один – фаза подключается из сети. Там, где их два – выводятся две фазы уже на светильники. Если следовать этой маленькой подсказке, электропроводка будет установлена правильно, вы никогда не перепутаете стороны подключения и соединения.

Для трехклавишного выключателя история та же. Из коробки земля и ноль утраиваются на каждую группу лампочек, а из выключателя выходит три фазы, которые подключаются соответственно.

Схема подключения лампочки без заземления Здесь приведена схема подключения лампочки без заземления. Некоторые сети не предусмотрены для подключения земли, поэтому можно вполне обойтись без нее, просто не проводя ее параллельно с нолем.

Устройство и разновидности выключателей света для квартиры
