Как разобрать выключатель света для проведения ремонта или замены

Оглавление

Сборка выключателя

После того как вы прочистите контакты выключателя света вам потребуется его собрать. Сборка выключателя света не занимает много времени, если вы знаете, как выполнить этот процесс. Если вы не знаете, как его собрать, тогда лучше посмотреть на фото, которое вы сделали во время его разборки.

Сначала к общей клемме вам необходимо подключить общий фазный провод. После этого можно закрепить и другие проводники на своих местах. После того как корпус выключателя будет установлен в подрозетнике можно закрепить его рамку. Иногда возникают ситуации, когда крышку достаточно сложно закрепить на корпусе выключателя. Для выполнения этого процесса вам необходимо будет ослабить крепления. Если корпус будет зафиксирован правильно, тогда и крышка на выключатель сядет без проблем.

После того как эти процессы будут выполнены можно включить напряжение. Если он работает, тогда вы все сделали правильно. Как видите, ремонт выключателя света может выполнить каждый.

Читайте: дистанционный выключатель.

Подготовительные работы: не забудем о безопасности

Проще всего наклеивание обоев вокруг выключателя и розеток выполнять после частичного демонтажа электроприборов. Прежде чем начинать эту работу, обесточьте помещение, а затем:

  • открутите винты и уберите защитную крышку розетки. Контактная группа в монтажном подрозетнике оставляется на месте
  • аккуратно поддев отверткой или малой стамеской клавиши выключателя, снимите с него  декоративную панель-рамку
  • заизолируйте открытые винтовые зажимы с проводами  малярным скотчем или надежно укройте их плотным полиэтиленом, заправив концы в техническое отверстие.

Приступать к работе по оклеиванию обоев без изоляции контактной группы категорически воспрещается во избежание электротравмы от удара током.

Порядок устранения неисправностей и меры безопасности

Индикаторная отвертка

Прежде чем приступать к ремонту выключателей света в квартире, желательно основательно подготовиться к этой процедуре. Прежде всего нужно запастись рабочим инструментом, с помощью которого чинят изделия этого класса. В набор входят следующие наименования:

  • индикаторная отвертка;
  • тестер (мультиметр);
  • обычная отвертка;
  • бокорезы или утконосы.

Разборка и чистка контактов

Отключение защитной автоматики

Перед тем как починить выключатель света, обязательно придется разобрать его до того состояния, в котором неисправность будет явно различима. Начинать ремонтировать сломавшийся прибор рекомендуется в следующем порядке:

  1. Полностью снять напряжение с линейного ответвления питающей линии или со всей квартиры сразу.
  2. Разобрать выключатель, для чего сначала достаточно удалить все клавиши.
  3. После их снятия «обнажится» механизм переключения с перекидным коромыслом, по состоянию которого судят о характере поломки.

Переключающие контакты выключателя

Если на этой стадии демонтажа обнаружить следы неисправности не удается или повреждения слишком серьезные, лучше всего полностью демонтировать прибор с установочного места.

Перед тем как отремонтировать несправный выключатель, придется вывернуть крепежные шурупы и вытащить коробку с ним наружу, насколько это позволяет длина проводников. Если они короткие – крепление ослабляется, а сам прибор достается из пластикового корпуса (прежде запоминается, какой из проводников куда подключался).

После снятия устройства с места установки и удаления из коробки будет удобнее обследовать его на предмет повреждений. При осмотре возможно обнаружение нескольких типов неисправностей:

  • выпала ось крепления перекидного коромысла, которая возвращается на место и слегка расплющивается по краям бокорезами; после этого клавиша будет нажиматься нормально, без заеданий;

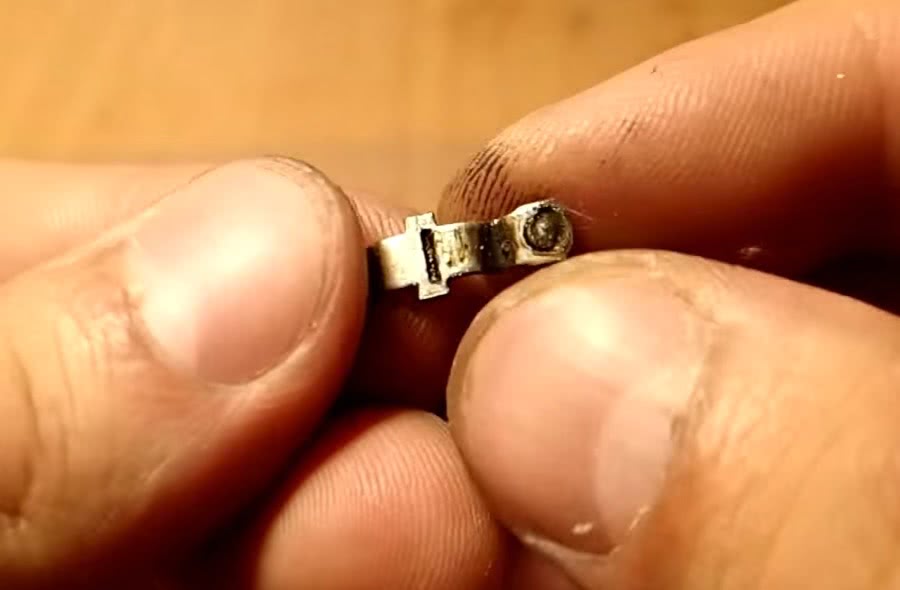

  • контакты перекидного элемента слегка подгорели от частых переключений, что исправляется с помощью шкурки-нулевки;
  • при сильно выгоревших контактах подвижную часть механизма придется заменить новой деталью (от запасного работающего выключателя);
  • если заменить эту часть нечем, придется покупать и устанавливать новый прибор.

После устранения всех обнаруженных неисправностей приступают к сборке отремонтированного устройства.

Сборка выключателя

Установка переключающих клавиш

Чтобы собрать выключатель и установить его на прежнее место, сначала его корпус закрепляется в монтажной коробке. После этого к контактам аккуратно подсоединяются демонтированные проводники, а крепящие их винты с усилием затягиваются. Затем пластмассовый стакан устанавливается обратно в нишу и фиксируется там распорочными шурупами. Далее останется вернуть на место декоративную панель и установить обратно переключающую клавишу.

Ремонт 3х клавишных выключателей или их двухклавишных аналогов ничем не отличается от уже описанного процесса для одноклавишника. В этом случае все повторится, только, возможно, в большем объеме. После установки на место прибор проверяется на работоспособность.

Восстановление поворотных и сенсорных моделей

Сенсорные выключатели подлежат ремонту в специализированных мастерских

В приборах поворотного типа характерные неисправности имеют примерно те же причины и проявления, что и у клавишных аналогов. В их рабочем механизме также подгорают и полностью изнашиваются замыкающиеся и размыкающие контакты, что объясняется их интенсивной эксплуатацией. Кроме того, по аналогии с уже рассмотренными образцами, в них также возможно ослабление контактов в местах подключения фазных проводников.

Восстановление выключателей этого класса аналогично уже рассмотренному подходу для клавишных изделий. Сложности возникают при поломке кулачкового механизма, отремонтировать который вручную вряд ли удастся. В этом случае специалисты советуют полностью заменить прибор новым изделием.

https://youtube.com/watch?v=DEHoQ9G6ffc

Основные методы устранения неполадок

Чаще всего при включении в приборе подгорают контакты, и здесь рекомендуется просто зачистить контактные группы. Сделать это лучше небольшим отрезком наждачной бумаги. Иногда выключатель не работает из-за неплотного зажима проводов, поэтому необходимо проверить работоспособность фиксирующего винта.

Тяжелая работа выключателя, особенно со скользящим типом контактов связана с тем, что отсутствует смазка, из-за этого контакт не включает цепь. Наличие оплавленной пластмассы или раскрошившегося керамического корпуса означает, что прибор сломался окончательно и подлежит окончательной замене.

Действия при неисправности

Вначале нужно определиться с локализацией неисправности. Если клавиши выключателя с трудом передвигаются или в воздухе ощутим запах гари, источник проблемы ясен. Если очевидные признаки повреждения отсутствуют, необходимо посмотреть на расположение автоматических переключателей в электрощите на лестничной площадке. Причина проблемы нередко бывает в баловстве детей, зловредных поступках соседей или обычном скачке напряжения, в результате чего квартира осталась без электропитания.

Необходимо включить автомат в щите и протестировать работу осветительных приборов. Если вновь произошло самопроизвольное отключение, причина, скорее всего, в коротком замыкании. В выключателе замыкание возникает лишь в тех случаях, когда устройство расположено над токоведущим проводником. Для замыкания необходимо условие: провод должен быть не просто оголенным, но еще и зацепить контакты переключателя.

Варианты замены выключателя самостоятельно

В домашних условиях используются одноклавишные и двухклавишные выключатели. Процесс их замены различается количеством проводов. Перед установкой советуется проверить сами кабели, целостность изоляции.

При обнаружении нарушений следует вызвать электрика для дальнейшей замены участка электропроводки.

Поменять с одной кнопкой (одноклавишный)

Следует зачистить изоляцию на концах кабелей. Затем проводники подключаются к клеммам выключателя – фазовый контакт (красный) подсоединяется к L1, синий или черный – к L2. Переключатель устанавливается в гнездо. Корпус фиксируется при помощи винтов.

На распределительном щитке подается электричество и проверяется работоспособность. Если все сделано корректно, можно устанавливать декоративную крышку.

Замена двухклавишного

Устройство с двумя кнопками требует подключения трех фазовых проводников к клемме L3 и двух проводов к L1 и L2. Если используется трехклавишник, то используется 4 проводника – фаза и три контакта на разные группы светильников.

Порядок ремонта

Итак, у вас не работает выключатель, вы решили отремонтировать его своими руками и уже подготовили нужный инструмент. Теперь переходим непосредственно к ремонту, который вам будет легче выполнить, руководствуясь этой пошаговой инструкцией:

  • Чтобы не допустить поражения током во время работы, в первую очередь квартиру нужно обесточить, выкрутив электрические пробки или выключив рубильник.
  • Убедиться в отсутствии напряжения, проверив индикаторной отверткой любую домашнюю розетку.
  • Произвести демонтаж выключателя света. Для этого необходимо снять декоративную крышку, дополнительно проверить отверткой-индикатором, что на устройство не подается ток, после чего выкрутить боковые винты крепления. Теперь корпус приспособления можно вытащить из подрозетника.
  • Отделить от выключателя света электрические кабели. Если устройство имеет две клавиши, желательно пометить маркером вводную жилу, иначе при обратном подключении их можно перепутать.
  • Разобрать корпус. Открывается доступ к контактам, которые обычно и являются причиной выхода выключателя из строя. Находятся они под зафиксированной винтами пластиковой клавишей.
  • Произвести визуальный осмотр контактов. Если на них обнаружен нагар, снимите его наждачкой, чтобы вернуть металлический блеск.

Процедура ремонта на этом закончена. Теперь следует собрать переключатель в обратном порядке. Во избежание путаницы можно воспользоваться фотографиями, которые были сделаны при разборке изделия.

Особенности ремонта различных моделей выключателей

Каких-либо существенных отличий в ремонте выключателей различных марок и производителей не существует. Различия могут касаться лишь во внутренней конструкции устройств, играющие роль только при разборке и сборке после ремонта.

Legrand

Особенностью конструкции выключателей всемирно известной марки является изготовление основы из не подверженной деформациям оцинкованной стали. Это сделано для того, чтобы выключатель плотно и надежно прилегал к стене.

На переключателях Legrand имеется две пары отверстий продолговатой формы, позволяющие быстро закрепить устройство.

Огромное разнообразие линеек позволяет приобрести выключатели известных марок на любой вкус и кошелек

АВВ

Особенностью большинства моделей выключателей АВВ является наличие легко демонтируемых декоративных рамок.

Также немаловажным фатом можно назвать применение вместо легко ломающегося корпуса из ПВХ более прочного пластикового материала.

FEDE

Выключатели этой марки обладают контактами с серебряным напылением, что полностью исключает возможность их загрязнения, за исключением случаев короткого замыкания.

Также для облегчения сборочо-разборочных работ применяются безвинтовые клеммы.

Признаки того что выключатель пора ремонтировать

Долгая работа прибора во многом зависит от того насколько грамотно произведен монтаж проводки и установка самого выключателя. О неисправности или проблемах могут свидетельствовать следующие признаки:

  • Прибор не включается;
  • При включении в выключателе слышен характерный сухой треск (чаще всего выключатель трещит из за плохого контакта);
  • При включении постоянно перегорают электрические лампочки;
  • При включении наблюдается непродолжительное «моргание» лампочки с сопровождающимся треском;
  • После включения через некоторое время корпус нагревается, так что температуру можно ощущать при касании;
  • При работе западают клавиши, необходимо прилагать усилия или несколько раз повторять операцию «включения-выключения»;
  • Выключатель не выключает свет.

Основные методы устранения неполадок

Чаще всего при включении в приборе подгорают контакты, и здесь рекомендуется просто зачистить контактные группы. Сделать это лучше небольшим отрезком наждачной бумаги. Иногда выключатель не работает из-за неплотного зажима проводов, поэтому необходимо проверить работоспособность фиксирующего винта.

Тяжелая работа выключателя, особенно со скользящим типом контактов связана с тем, что отсутствует смазка, из-за этого контакт не включает цепь. Наличие оплавленной пластмассы или раскрошившегося керамического корпуса означает, что прибор сломался окончательно и подлежит окончательной замене.

Нюансы при разборке различных видов выключателей

Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте

При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним

При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Как разобрать выключатель

Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.

Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.

Устройства различаются по конструкции, и способы разборки могут быть разными:

  1. Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
  2. Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
  3. Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

Снятие клавиш (а) и рамки (б) с выключателя своими руками

Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой.  Ее следует вынуть, поддев за край отверткой (рис. б).

После станут доступными элементы крепления проводки и механизма выключателя.

Механизм выключателя с элементами крепления проводов

Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.

Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.

Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.

Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.

Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены «L» и «1», подключение делается к «L». При их обозначении «1» и «2» фаза соединяется с контактом  «1».

Обозначение контакта L питающей фазы

В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:

  • двухклавишный – «L», «1», «2» или «1», «2», «3»;
  • трехклавишный – «L», «1», «2», «3» или «1», «2», «3», «4».

Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.

Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении «включено» и снизу – в положении «выключено».

После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.

Как выглядит разобранный выключатель

Устройство выключателей различного типа

По своему предназначению — включать и выключать электрический прибор, выключатели любого типа отвечают требованиям. Но они различаются между собой по конструкции.

Клавишный

Конструкция, которую чаще всего можно встретить. Как работает выключатель света клавишный? В одном положении контакты замкнуты и свет включен, в другом – разомкнуты и освещение выключено. Клавишный выключатель подразделяется на: одноклавишный, двухклавишный и трехклавишный .

Клавишный выключатель

С течением времени устройство выключателя клавишного типа, практически, не изменилось, за исключением декора пластиковой поверхности. За ней находится действующая подвижная панель, управляющая контактной группой. Все это собрано на несущей конструкции.

Кнопочный

Как видно из названия, этот вид выключателя основан на кнопке. Существует два варианта такого прибора:

Кнопочный выключатель

  1. С фиксацией. Работает подобно клавишному. При первом нажатии кнопка фиксируется в положении включено. При втором – отжимается в отключенное положение. Применяется для светильников, встраиваясь в них.
  2. Без фиксации. При нажатии контакты замыкаются, при отпускании – размыкаются. Могут использоваться для электрических звонков и для схем с импульсными реле. Предназначен для вертикальной плоскости.

Шнуровой или веревочный

Такой светильник вы наверняка видели не раз. Этот выключатель веревочного типа, (выключение-выключение от шнурка) бывает встроенным в настенные светильники, а бывает идет отдельным прибором, предназначенным для освещения всей комнаты или ее части. Управляется методом дерганья за шнурок.

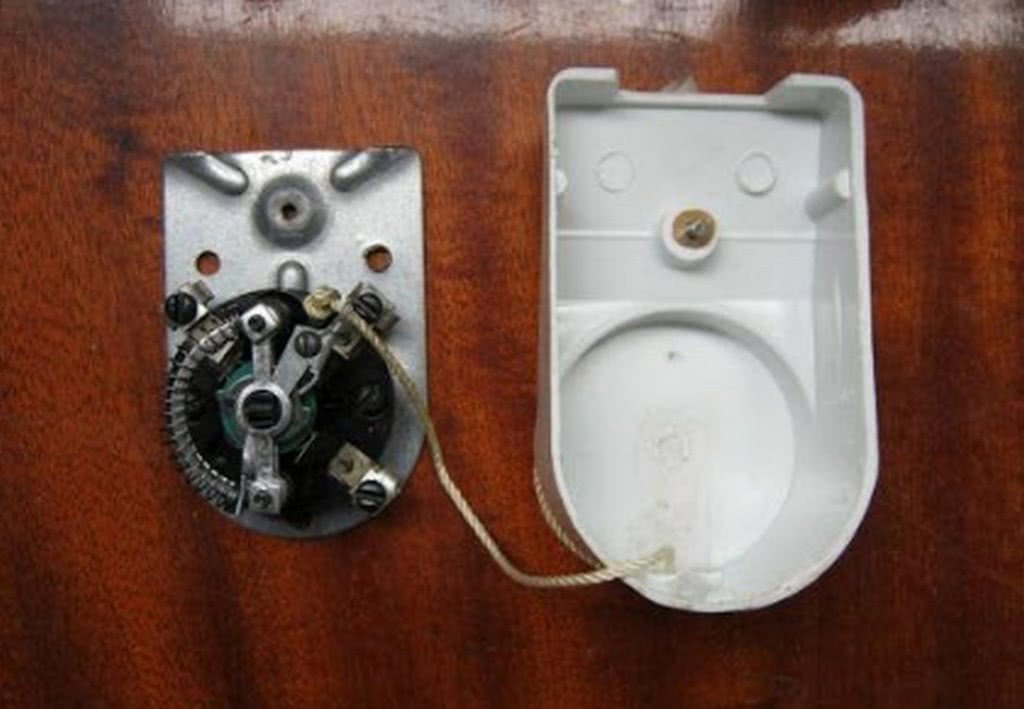

Веревочный или шнуровой выключатель

Как работает выключатель света шнуровой? Механизм такого светильника сложнее, чем его принцип действия. Алгоритм прост – каждая манипуляция веревкой изменяет состояние контактов на противоположное:

  • потяните за шнур первый раз — и свет включится;
  • потяните второй раз чтобы его выключить;
  • третий раз снова произойдет включение и так далее.

Он работает по механизму замыкание-размыкание контактной группы. Такой выключатель с определенной степенью допущения можно назвать механической реализацией импульсного реле.

Поворотный

В наши дни, это довольно редкий экземпляр. Поворотные выключатели замыкают и размыкают контакты при повороте рукоятки. В настоящем применяются редко, поскольку не очень удобны в пользовании, разве, что ради декора.

Поворотный выключатель

Но есть и современные выключатели, которые можно отнести к этой категории. Они совмещены с диммерами — это такие регуляторы яркости. Чтобы выключить свет, нужно повернуть рукоятку в сторону минимальной яркости и довернуть до фиксации. Чтобы выключить свет — поверните ручку в противоположном направлении.

Акустический

Выключатель с реакцией на звук. Внутри встроен микрофон, который улавливает звук и преобразовывает его в электрический сигнал, тот, в свою очередь усиливается, фильтруется, сравнивается с установленным порогом.

Акустический выключатель

Акустический выключатель будет незаменимой вещью в доме или квартире, где проживает человек с нарушениями двигательных функций или слабовидящий. Если уровень звука превышен, формируется команда на включение или отключение нагрузки. Однако есть вероятность посторонних шумовых эффектов, от которых возможны несанкционированные срабатывания.

Сенсорный

Это новшество среди включателей характеризуется тем, что для включения освещения достаточно дотронуться до панели не прикладывая усилия для нажатия. Больше всего такие включатели подходят для системы «Умный дом», ведь помимо включения света, к этому выключателю можно встроить дополнительные функции. В обычных же домах этот выключатель служит для эстетики и оформления помещений в стиле Хай-Тек.

Сенсорный выключатель

Демонтаж

Еще один этап, который надо пройти перед тем как отремонтировать выключатель света — разборка его корпуса. Последовательность действий зависит от типа устройства.

Двухклавишный выключатель

  1. Берем тонкую отвертку или нож и поддеваем инструментом декоративную панель. Новые модели обычно оснащены специальной выемкой, позволяющей снять крышку без всякого инструмента.
  2. Откручиваем винты под кнопками. Складываем их в заранее подготовленную емкость (чтобы не потерять).
  3. Откручиваем крепежные элементы и удаляем устройство со стены. Обязательно отмечаем расположение выключателя на стене.
  4. Помечаем с помощью маркера провод, идущий к главной клемме, отвечающей за напряжение.

Одноклавишный выключатель

Демонтируем устройство следующим образом:

  1. Поддеваем отверткой клавишу и снимаем ее с выключателя. Чаще всего клавиша держится за счет фиксирующей пластинки. Ее нужно снять.
  2. Убираем декоративную панель.
  3. Выключатель держится на паре винтов. Выкручиваем их и кладем в емкость для хранения запчастей.
  4. По обеим сторонам корпуса имеются отверстия для провода. В случае с одноклавишным устройством есть лишь один провод, поэтому разобраться будет легче.

Старые модели

Разбираем корпус следующим образом:

  1. Откручиваем два винта с лицевой стороны. Винты расположены сверху и снизу от клавиши.
  2. Убираем декоративную панель. Клавишу удалять необязательно, так как она не будет мешать ремонту.
  3. Для выемки механизма из подрозетника откручиваем держащие его фиксаторы. Удаляем специальную скобу.
  4. Достаем проводники из двух отверстий.

Как правильно подключить выключатель света

Самостоятельное подключение выключателя на освещение, как правило, не вызывает сложностей даже при отсутствии практических навыков работ с электросетями.

Тем не менее, существуют некоторые конструктивные особенности, которые обязательно нужно учитывать при установке такого устройства.

С одной клавишей

Рассмотрим схему подключения выключателя света с одной клавишей. Одноклавишные выключатели – наиболее распространенный и лёгкий в подключении вид коммуникационных устройств. Технология самостоятельной установки выключателя с одной клавишей следующая:

  • отключить электроэнергию;
  • разобрать корпус выключателя, сняв клавишу и рамку защиты;
  • определить при помощи индикатора жилы на «фазу», «ноль» и «заземление»;
  • определить расположение трёхжильного провода, идущего от электрического щитка и двухжильного провода, проложенного к осветительному прибору;
  • выполнить подсоединение проводов согласно их назначению;
  • заизолировать контакты, после чего уложить их в распределительную коробку.

Общая схема подключения одноклавишного выключателя и двух светильников

На заключительном этапе выключатель фиксируется на отведенное место и собирается в обратном разборке порядке.

Технология подключения такого электро-коммуникационного устройства не имеет существенных отличий от установки стандартного выключателя:

  • отключение системы электрического питания;
  • разборка выключателя. Поддеть при помощи острого предмета обе клавиши, чтобы снять с корпуса. Открутить винтовое соединение и снять рамку защиты;
  • определение обозначения фаз;
  • зачистка кончиков трёхжильного провода;
  • подключение «провод-фазы» на контакт, обозначенный литерой «L»;
  • подключение оставшейся пары проводов на контакты клавиш;
  • на втычных выключателях в отверстие вставляется провод и производится фиксация при помощи пружины, а на винтовых моделях используется болтовой соединение;
  • проверка надежности и качества всех закреплений.

Подключение выключателя на две клавиши

На заключительном этапе подключения выполняется установка устройства внутрь подрозетника и последующее тестирование работоспособности.

Важно помнить, что модульные двухклавишные выключатели отличаются фиксацией механизмов внутрь специального суппорта и последующим надежным закреплением при помощи шурупов в подрозетнике

Проходный вид

Такой вариант выключателя на свет характерно отличается наличием пары одинарных проходных выключателей, которые заключены в единый корпус. Функционирование обусловлено принципом «перекидывания» контактов, из которых пара «идёт» на вход и четыре – на выход. Технология подключения выключателя проходного типа следующая:

  • установка проходного выключателя на постоянное место;
  • подсоединение к осветительным приборам трехжильного кабеля, учитывая «ноль», «фазу» и «заземление».

Схема подключения проходного светильника

На заключительном этапе осуществляется проведение проводов от выключателя и осветительных приборов до распределительной коробки, где выполняется их соединение.

Дуговая ртутная люминесцентная лампа обычно применяется для освещения открытых пространств и производственных помещений. Правильная — гарантия долгой службы осветительного прибора.

Принцип работы и устройство люминесцентной рассмотрим .

Как починить выключатель света – ремонт выключателя света

В том случае, если один из ваших комнатных выключателей перестал работать, совсем не обязательно сразу же вызывать электрика, так как починить выключатель света в большинстве случаев удаётся собственными силами. Подобная неисправность возникает чаще всего из-за плохого контакта в узле механического переключателя, пластины которого со временем покрываются нагаром, образующимся от постоянного искрения. Для восстановления работоспособности этого узла необходимо просто почистить контактные щёчки переключателя, после чего прибор прослужит вам ещё долгое время.

Подготовительные процедуры

В первую очередь следует напомнить новичкам о том, что ремонт любого электрооборудования (в том числе и элементов домашней электропроводки) предваряется с обязательным снятием электропитания с места проведения работ.

К устранению неисправности вы можете приступать только лишь после того, как отключите линейный автомат, через который напряжение поступает в выбранное помещение.

Для организации ремонта вышедшего из строя выключателя вам потребуются следующие материалы и инструмент:

  •  стандартный индикатор типа «отвёртка» или мультиметр;
  • обычная отвёртка подходящего размера;
  • мелкая шкурка, маркер и фотоаппарат.

Разборка и чистка контактов

В том случае, если выключатель срабатывает через раз, причина неисправности заключается, скорее всего, в подгоревших контактах механизма коммутации. Порядок проведения ремонта в этом случае выглядит таким образом:

  • После того, как вы отключите автомат, подающий электропитание к месту проведения работ, ещё раз убедитесь в его отсутствии (по пропаданию напряжения в розетках, которое можно зафиксировать с помощью индикаторной отвёртки).
  • Затем вам следует тонкой прямой отверткой поддеть за край клавишу выключателя и снять её с корпуса (сдвоенный выключатель разбирается аналогичным образом). При снятии клавиш нет необходимости прилагать значительные усилия, поскольку они снимаются без каких-либо затруднений.
  • Сейчас можно поддеть за край пластмассовое обрамление корпуса выключателя и также полностью снять его.
  • Воспользовавшись индикатором, ещё раз убедитесь в отсутствии напряжения на клеммах демонтируемого прибора.
  • В том случае, если выключатель двухклавишный – пометьте маркером провод, подводящий напряжение и являющийся общим для обоих режимов включения.

  • Затем с помощью отвёртки ослабьте затяжку двух винтов, расположенных по сторонам от корпуса выключателя, после чего можно вытянуть его из пластмассового подрозетника.
  • После этого вы можете замотать изоляционной лентой оголённые подводящие провода и включить отключенный ранее автомат (при необходимости).

Перед тем, как произвести полную разборку внутреннего механизма снятого прибора советуем новичкам, не имеющим опыта подобных работ, сфотографировать его в собранном виде. Все снятые с него детали следует по порядку расположить на столе, производя одновременное фотографирование выключателя на каждом этапе разборки.

Подлежащие чистке контакты вы обнаружите на пластиковом основании, выполненном в виде сектора (полусферы), которая находится под клавишей выключателя. Вы сможете легко распознать их по нагару чёрного цвета, образующемуся в результате искрения и являющемуся основной причиной неисправности.

В заключении вам останется лишь очистить эти контакты от грязи и гари при помощи отвёртки или мелкой шкурки.

Сборка выключателя

После того как починенный выключатель света готов – необходимо произвести его сборку, осуществляемую в обратном порядке. В случае возникновения затруднений воспользуйтесь фотографиями, сделанными вами при демонтаже прибора.

Сначала к общей клемме присоедините помеченный маркером провод, после чего можно будет подключить все оставшиеся проводники. Затем закрепите прибор в пластмассовой коробке (подрозетнике) и установите на место обрамление корпуса и декоративную крышку.

Нередко случается, что крышку никак не удаётся зафиксировать на основании прибора. В этом случае нужно ослабить болты крепление корпуса выключателя в подрозетнике, и после фиксации последнего в нужной позиции, основательно затянуть их. В случае правильного положения корпуса крышка выключателя должна «садиться» на него без каких-либо усилий.

После этого можно включать автомат и проверять работоспособность выключателя. Включение-выключение прибора рекомендуется повторить несколько раз; это позволит вам убедиться в том, что искрение исчезло и что выключатель работает нормально.

Заметно понизить вероятность обгорания контактов удаётся в том случае, если вы установите в осветительный прибор лампочки меньшей мощности.

Как перенести — инструкция

Предположим, перед нами стоит задача иного рода — по каким-либо соображениям, необходимо поменять место базирование прибора, активирующего освещение в комнате. Тогда в первую очередь надо задуматься о том, что кроме отвёртки понадобятся ещё кое-какие инструменты.

В первую очередь это касается спрятанной в стену проводки. Перенос выключателя здесь подразумевает долбление канала для кабеля и высверливание нового гнезда для прибора. Поэтому дополнительно понадобятся перфоратор с канальной лопаткой, а также коронка по бетону для перфоратора. Потребуется и новый кабель, двухжильный с сечением проводов 1,5 мм, а также канцелярский нож для удаления изоляции. Ну и под конец пригодится шпаклёвка для заделывания канала. Составим список:

  • перфоратор с лопаткой и коронкой,
  • кабель 2х1,5 мм (метраж в зависимости от длины переноса),
  • канцелярский нож,
  • шпаклёвка и мастерок для шпатлевания.

Приготовив всё необходимое, начинаем процесс.

  1. Удаляем выключатель по ранее описанному алгоритму.
  2. Отмечаем новое место, которое запланировали для нашего прибора, а также прочерчиваем линию кабеля по кратчайшему пути. Для этих целей используем простой карандаш.

  3. Штробим перфоратором канал для проводов.

  4. Высверливаем гнездо для выключателя.
  5. Вытаскиваем стакан под наш прибор со старого места и вставляем в новое.

  6. Подсоединяем к освобождённым концам старых проводов новый кабель, при этом автомат должен быть отключён.

    Здесь необходимо учитывать, что к выключателю всегда подходит один питающий фазовый провод от щитка, а отходит такой же — к светильникам. Поэтому нужно к силовой линии подсоединить коричневый провод, а к линии светильников — синий, чтобы не запутаться.

  7. Укладываем кабель в проделанный канал. Замазываем шпатлевкой.

  8. Устанавливаем выключатель по ранее описанному алгоритму.

При подсоединении прибора на новом месте коричневый провод используем, как подводящий, а синий — как выходящий.

В случае с открытой проводкой всё гораздо проще: после разъединения питающего автомата выключатель откручивается от стены, отсоединяется от кабеля и прикрепляется в другом месте. Затем проводят недостающие жилы. Кабель обычно прячут в декоративный короб. В конце процесса провода подсоединяют к выключателю.

Короб подбирают под цвет стены

Похожие записи:

Как построить дом из сэндвич-панелей своими руками Установка входной металлической двери в квартиру своими руками Какие газовые колонки лучше Как покрыть крышу стеклоизолом своими руками Как установить входную дверь: видео + инструкция по самостоятельной установке Как рассчитать объем фундамента в м3 при разной высоте?
