Последовательное и параллельное соединение ламп

Оглавление

Какой мехмод выбрать | Параллельное и последовательное соединение

Если вы выбираете какой мехмод взять на два аккумулятора, но не знаете плюсов и минусов параллельного и последовательного соединения в мехмодах, то этот пост для вас.

Главное различие — напряжение. Существуют и другие тонкости, имеющие решающие значение для безопасного использования, но ключевым отличием между последовательным и параллельным соединением будет напряжение.

Статья в тему: Что такое мехмод и принцип работы

Параллельное соединение в мехмодах

Примечание: в следующих примерах предположим, что мы используем два одинаковых аккумулятора 18650 с напряжением 3,7V, максимальную непрерывную разрядку (CDR) 20 Ампер и ёмкость 2000 мАч для каждого аккумулятора. Будет немого математики и физики, но для безопасного использования мехмодов, это придется знать.

Хорошо известным примером мехмода с параллельным соединением является MCV Cherry Bomber и его китайские клоны. В этой конфигурации аккумуляторы соединены плюсовыми клеймами, впрочем как и минусовые. Помните, что соединение в этом контексте, это электрическое соединение, никаких проводных соединений внутри мехмода вы не найдете.

В параллельном соединении, результат напряжения будет равен напряжению одного аккумулятора, в нашем примере 3,7 V. Но в параллельном соединении ток распределяется равномерно между двумя аккумуляторами, это удваивает максимальную непрерывную разрядку (CDR) и ёмкость (время работы), по сравнению с одним аккумулятором. В нашем примере максимальная сила тока 40 Ампер, а ёмкость 4000 мАч.

Последовательное соединение в мехмодах

Вероятно самым известным примером последовательного мехмода является Noisy Cricket от Wismec. Батареи устанавливаются или подсоединяются друг за другом. Наиболее распространенным примером за приделами вейпинга, будет двойной аккумуляторный фонарик.

В последовательном соединении результат напряжения будет аддитивным — в нашем примере 3,7V + 3,7V = 7,4V. Сила тока и максимальная непрерывная разрядка ограничивается одной батареей или 20 Ампер, поскольку один и тот же ток проходит сразу через два аккумулятора. И наконец ёмкость так же будет равна одной батарее — 2000 мАч.

Заключение

Теперь вопрос: какая конфигурация лучше и какой мехмод выбрать?

Ключ к ответу будет понимание, что один и тот же билд (намотка), будет вести себя по разному на каждом из этих модов. Например: параллельный мехмод на 3,7V, при сопротивлении спиралей 0,15Ом, легко вытащит из аккумулятора 24,6 ампер и выдаст мощность в 91,3 Вт. Такая же точно намотка на последовательном мехмоде и напряжении 7,4V заберет 49,3 ампер и выдаст 365 Вт, что конечно же выходит далеко за пределы безопасного использования аккумулятора. Они просто могут взорваться.

Но если вы повысите сопротивление, скажем намотаете жирных клептонов, то на параллельном моде аккумуляторы будут нагружены на 7,4 ампер, а конечная мощность будет 27,4 Вт.

Поверьте, вам надоест ждать, пока ваши спирали разогреются до нужно температуры, но в итоге пар все равно будет холодный. На последовательном мехмоде, жирные клептоны будут тянуть 14,8 ампер и выходная мощность будет 110 Вт.

При таком раскладе спирали будут нагреваться просто мгновенно, по сравнению с параллельным соединением, к тому же пар будет теплым и плотным.

Вывод: хотите парить на жирных спиралях с «высоким» сопротивлением — выбирайте мехмоды с последовательным соединением и наслаждайтесь быстрым нагревом и теплым паром. Если вам больше нравятся классические спирали и низкое сопротивление и важна автономность боксмода, то лучше выбрать мехмод с параллельным соединением, к тому же из него легко можно выжать 100-120 ватт, если вы внезапно захотите большую мощность.

Безопасность

Независимо какую конфигурацию вы выберите, всегда используйте новую пару аккумуляторов, купили, «поженили», используете, заряжаете их только вместе.

Смешивание разных аккумуляторов, производителей, ёмкостей, может привести к катастрофическим последствиям, особенно в последовательном соединении.

Каждый аккумулятор должен быть способен выдавать требуемый ток в одиночку, рассчитывайте по калькулятору намоток и если аккумулятор не справляется, проверяйте другой билд, иначе можете стать очередным «тем парнем» и оказаться в больнице с ожогами.

Даже с новыми аккумуляторами, максимальная непрерывная разрядка (CDR) будет важным фактором безопасности. Имейте в виду, что в последовательном соединении вы будете ограничены CDR одного аккумулятора, в то время как в параллельном соединении, это значение удваивается.

Как подключить две лампочки или два светильника к одному выключателю

Управление двумя лампочками при помощи одного выключателя позволяет быстро регулировать работу нескольких осветительных приборов из одного места.

Монтаж устройств подобного рода также экономит место, которое переключатели занимают на стенах.

Эта статья расскажет, как подключить две лампочки к одному выключателю.

Подключение одной лампы на одноклавишную модель

Опишем способ подключения лампочки к выключателю с одной кнопкой управления. Некоторые типы обозначений, указанных на приборе:

  • если отмечена цифра 1, это входной фазный контакт, цифрой три помечен контакт исходящей фазы;
  • буквенное обозначение L – контакт входящей фазы, цифра 1 – исходящая фаза;
  • L – вход, стрелка – выход.

Важно! Фазный кабель часто маркируют красным цветом, а ноль – синим. В процессе работы пригодятся следующие инструменты:. В процессе работы пригодятся следующие инструменты:

В процессе работы пригодятся следующие инструменты:

  • нож, чтобы соскоблить изоляцию с проводов;
  • отвертки с изоляцией на ручках: индикаторная и крестовая;
  • маркер;
  • изолента.

Инструкция:

  1. Отключите электричество в автомате или на щитке.
  2. Коммутатор монтируется туда, где был предусмотрен разрыв фазы. Провод «ноль» при этом отходит на лампочку.
  3. Снимите с проводов изоляцию. Концы следует зачистить на 8-10 мм с каждой стороны.
  4. Ведем фазу на входной контакт выключателя. При нормативном расположении выключателя, входная клемма должна располагаться снизу.
  5. Фазу от осветительных приборов ведем на исходящие контактные клеммы.
  6. Прижмите провод к контакту, затяните винты. Жила должна отходить от контакта на 1-2 мм.
  7. Фаза от распределительной коробки подключается к фазному контакту коммутатора.
  8. Ведем провода от выключателя к светильнику. Ноль прямо от распредщитка уводим на обод цоколя. Фаза проходит через коммутатор и подключается на центральный контакт лампочки.
  9. Изоляция скруток проводов.
  10. Запуск автомата.
  11. Проверка работоспособности системы.

Выключатель ни в коем случае нельзя подключать на «ноль». Нагрузка на прибор слишком сильно возрастет. Это приведет к скорому выгоранию контактов.

При установке коммутатора на фазу, можно быстро прекратить подачу тока к конечному пользователю. Это актуально в случае возникновения чрезвычайных ситуаций. Установка переключателя на «ноль» не даст необходимого результата в экстренных условиях. Отключение в этом случае лишь разомкнет цепь, но не приведет к обесточиванию всей системы.

Важно! Любые работы с электричеством необходимо осуществлять только при полностью обесточенной системе. Ток можно направить в сеть лишь для определения фазы и назначения других проводов. Перед тем, как этим заняться, нужно удостовериться в том, что на линии не возникает замыканий электропроводки

Для этого проследите, чтобы изоляция кабелей не была повреждена

Перед тем, как этим заняться, нужно удостовериться в том, что на линии не возникает замыканий электропроводки. Для этого проследите, чтобы изоляция кабелей не была повреждена.

Подсоединение люстры с несколькими рожками

Для организации этого типа подсоединения, понадобится проводник с 3 жилами. Одну из них нужно сделать достаточно короткой, чтобы она входила в монтажную коробку. Две другие нужно подключить к коммутатору. Эти 3 жилы провода, находящиеся в подрозетнике, следует зачистить при помощи ножа. Ножом соскоблите изоляцию с каждой стороны жилы на 1 сантиметр. Дальше:

  1. Соедините одну из жил со входным контактом на коммутаторе. Другим концом ее надо подключить к фазе, исходящей из сети питания.
  2. Остальные две жилы подключите к выходным контактам на переключателе. Другие их концы должны идти к фазам на светильниках.
  3. После этого, рабочий каркас коммутатора можно установить в подрозетник. Закрутите винты и поставьте защитную часть: рамку и кнопки.
  4. Снова загляните в монтажную коробку. Подключите нуль, идущий от лампочек, к нулю на сети питания.
  5. В патронах на осветительных устройствах можно найти 2 контакта. На боковой уходит нуль. Центральный нужен, чтобы подсоединить патроны на люстре к фазе.
  6. Удостоверьтесь в надежности контактов и правильности собранной схемы. Для этого пустите напряжение через квартиру, активировав автомат. Коммутаторы перед этим должны быть установлены в положение «отключено».
  7. Переведите выключатели во включенное состояние. Проверьте, реагируют ли лампочки на управляющую клавишу.
  8. Отключите питание на автомате.
  9. Возьмите изоляционную ленту. Оберните в изоляцию скрутки проводов, находящиеся в монтажной коробке. Для большей надежности, сверху можно водрузить специальные тонкие трубки из ПВХ.

Последовательное соединение проводников

Схема последовательного соединения подразумевает, что они включаются в определенной последовательности один за другим. Причем сила тока во всех из них равна. Данные элементы создают на участке суммарное напряжение. Заряды не накапливаются в узлах электроцепи, поскольку в противном случае наблюдалось бы изменение напряжения и силы тока. При постоянном напряжении ток определяется значением сопротивления цепи, поэтому при последовательной схеме сопротивление меняется в случае изменения одной нагрузки.

Недостатком такой схемы является тот факт, что в случае выхода из строя одного элемента остальные также утрачивают возможность функционировать, поскольку цепь разрывается. Примером может служить гирлянда, которая не работает в случае перегорания одной лампочки. Это является ключевым отличием от параллельного соединения, в котором элементы могут функционировать по отдельности.

Последовательная схема предполагает, что по причине одноуровневого подключения проводников их сопротивление в любой точки сети равно. Общее сопротивление равняется сумме уменьшения напряжений отдельных элементов сети.

При данном типе соединения начало одного проводника подсоединяется к концу другого. Ключевая особенность соединения состоит в том, что все проводники находятся на одном проводе без разветвлений, и через каждый из них протекает один электроток. Однако общее напряжение равно сумме напряжений на каждом. Также можно рассмотреть соединение с другой точки зрения – все проводники заменяются одним эквивалентным резистором, и ток на нем совпадает с общим током, который проходит через все резисторы. Эквивалентное совокупное напряжение является суммой значений напряжения по каждому резистору. Так проявляется разность потенциалов на резисторе.

Watch this video on YouTube

Использование последовательного подключения целесообразно, когда требуется специально включать и выключать определенное устройство. К примеру, электрозвонок может звенеть только в момент, когда присутствует соединение с источником напряжения и кнопкой. Первое правило гласит, что если тока нет хотя бы на одном из элементов цепи, то и на остальных его не будет. Соответственно при наличии тока в одном проводнике он есть и в остальных. Другим примером может служить фонарик на батарейках, который светит только при наличии батарейки, исправной лампочки и нажатой кнопки.

В некоторых случаях последовательная схема нецелесообразна. В квартире, где система освещения состоит из множества светильников, бра, люстр, не стоит организовывать схему такого типа, поскольку нет необходимости включать и выключать освещение во всех комнатах одновременно. С этой целью лучше использовать параллельное соединение, чтобы иметь возможность включения света в отдельно взятых комнатах.

Что такое сила тока?

Электрический ток представляет собой упорядоченное перемещение заряженных частиц внутри проводника при обязательном наличии замкнутого контура.

Появление тока обусловлено движением электронов и свободных ионов, имеющих положительный заряд.

В процессе перемещения заряженные частицы могут нагревать проводник и оказывать химическое действие на его состав. Кроме того, ток может оказывать влияние на соседние токи и намагниченные тела.

Сила тока — электрический параметр, представляющий собой скалярную величину. Формула:

I=q/t, где I — сила тока, t — время, а q — заряд.

Стоит знать и закон Ома, по которому ток прямо пропорционален U (напряжению) и обратно пропорционален R (сопротивлению).

I=U/R.

Сила тока бывает двух видов — положительной и отрицательной.

Ниже рассмотрим, от чего зависит этот параметр, как повысить силу тока в цепи, в генераторе, в блоке питания и в трансформаторе.

Приведем проверенные рекомендации, которые позволят решить поставленные задачи.

Как правильно рассчитать сопротивление

Применяется закон Ома для участка цепи – расчет сопротивления делается по формуле R = U/I, где

  • U – падение напряжение на конкретном резистивном элементе;
  • I – ток, протекающий через него.

Для двух элементов считаем Rобщ = R1+R2.

Для нескольких сопротивлений разного номинала Rобщ = R1+R2+R3+…+Rn.

При параллельном соединении

Расчет для двух резисторов делаем по формуле Rобщ = (R1×R2)/(R1+R2).

Сопротивление параллельных резисторов с разным номиналом рассчитываем по формуле

Rобщ = 1/(1/R1+1/R2+1/R3+…+1/Rn).

Для элементов, соединенных в параллель, суммарное сопротивление всегда ниже наименьшего номинального.

Как выполнить фазировку вводов лампочками накаливания

Допустим, вам нужно подключить параллельно между собой два трехфазных (380В) ввода, от одного источника питания. Вольтметра, мультиметра или тестера у вас под рукой нет. Что делать?

Ведь если перепутать фазы, то запросто можно создать междуфазное КЗ! И здесь вам опять поможет последовательная сборка всего из двух лампочек.

Собираете их по самой первой приведенной схеме и подсоединив один конец провода питания на фазу ввода №1, другим концом поочередно касаетесь жил ввода №2.

При одноименных фазах, лампочки светиться не будут (например фА ввод№1 — фА ввод№2).

А при разных (фА ввод№1 — фВ ввод№2) — они загорятся.

Такой эксперимент только с одной лампой, вам бы никогда не удался, так как она бы моментально взорвалась от повышенного для нее напряжения в 380В. А в последовательной сборке с двумя изделиями одинаковой мощности, к ним будет приложено напряжение в пределах нормы.

Что-то подобное зачастую применяется в инкубаторах.

Параллельное соединение проводников

Параллельное соединение проводников выглядит вот так.

параллельное соединение резисторов

Ну что, думаю, начнем с сопротивления.

Сопротивление при параллельном соединении проводников

Давайте пометим клеммы как А и В

В этом случае общее сопротивление RAB будет находиться по формуле

Если же мы имеем только два параллельно соединенных проводника

То в этом случае можно упростить длинную неудобную формулу и она примет вид такой вид.

Напряжение при параллельном соединении проводников

Здесь, думаю ничего гадать не надо. Так как все проводники соединяются параллельно, то и напряжение у всех будет одинаково.

Получается, что напряжение на R1 будет такое же как и на R2, как и на R3, так и на Rn

Сила тока при параллельном соединении проводников

Если с напряжением все понятно, то с силой тока могут быть небольшие затруднения. Как вы помните, при последовательном соединении сила тока через каждый проводник была одинакова. Здесь же совсем наоборот. Через каждый проводник будет течь своя сила тока. Как же ее вычислить? Придется опять прибегать к Закону Ома.

Чтобы опять же было нам проще, давайте рассмотрим все это дело на реальном примере. На рисунке ниже видим параллельное соединение трех резисторов, подключенных к источнику питания U.

Как мы уже знаем, на каждом резисторе одно и то же напряжение U. Но будет ли сила тока такая же, как и во всей цепи? Нет. Поэтому для каждого резистора мы должны вычислить свою силу тока по закону Ома I=U/R. В результате получаем, что

I1 = U/R1

I2 = U/R2

I3 = U/R3

Если бы у нас еще были резисторы, соединенные параллельно, то для них

In = U/Rn

В этом случае, сила тока в цепи будет равна:

Задача

Вычислить силу тока через каждый резистор и силу тока в цепи, если известно напряжение источника питания и номиналы резисторов.

Решение

Воспользуемся формулами, которые приводили выше.

I1 = U/R1

I2 = U/R2

I3 = U/R3

Если бы у нас еще были резисторы, соединенные параллельно, то для них

In = U/Rn

Следовательно,

I1 = U/R1 = 10/2=5 Ампер

I2 = U/R2 = 10/5=2 Ампера

I3 = U/R3 = 10/10=1 Ампер

Далее, воспользуемся формулой

чтобы найти силу тока, которая течет в цепи

I=I1 + I2 + I3 = 5+2+1=8 Ампер

2-ой способ найти I

I=U/Rобщее

Чтобы найти Rобщее мы должны воспользоваться формулой

Чтобы не париться с вычислениями, есть онлайн калькуляторы. Вот один из них. Я за вас уже все вычислил. Параллельное соединение 3-ех резисторов номиналом в 2, 5, и 10 Ом равняется 1,25 Ом, то есть Rобщее = 1,25 Ом.

I=U/Rобщее = 10/1,25=8 Ампер.

Параллельное соединение резисторов в электронике также называется делителем тока, так как резисторы делят ток между собой.

Ну а вот вам бонусом объяснение, что такое последовательное и параллельное соединение проводников от лучшего преподавателя России.

Как происходит подключение лампочек последовательно или параллельно

Чтобы понять, как подключать лампочки — последовательно или параллельно — важно рассмотреть преимущества и недостатки обоих соединений, которые выплывают только на практике. Наиболее часто встречающийся вариант — последовательное и параллельное включения комбинируются по-разному. Наиболее часто встречающийся вариант — последовательное и параллельное включения комбинируются по-разному

Наиболее часто встречающийся вариант — последовательное и параллельное включения комбинируются по-разному

Последовательно

Подобное соединение редко применяется в квартирах или домах. Для бытового использования больше подходит смешанный способ. Последовательно соединяют лампочки, если сооружают гирлянду или монтируют свет в длинном коридоре.

При подключении лампочек друг за другом следует учитывать некоторые особенности:

  • через устройства будет протекать ток одинаковой силы;
  • если произойдет резкий спад напряжения, воздействие распределится равномерно на все объекты цепочки;
  • также равномерно распределяется мощность на каждый элемент цепи.

Обратите внимание! Из-за последовательности спайки и равномерного распределения мощности стандартные лампочки на 220 В выдают свет не в полную силу. Чем больше ламп подключено в сеть, тем меньше света они будут производить. Неравномерность свечения обусловлена различной мощностью при одинаковой силе тока

Неравномерность свечения обусловлена различной мощностью при одинаковой силе тока

Если в схему встраивать лампы накаливания с отличающейся мощностью, ярче горит та, что имеет меньшую энергоемкость (обладает большим внутренним сопротивлением). Это объясняется тем, что напряжение при более высоком сопротивлении увеличивается.

Если лампочки в последовательной схеме горят, значит система исправна полностью

Последовательное соединение лампочек в электросети обеспечивает более щадящий режим работы для приборов благодаря равномерно распределяемой мощности (нагрузке). Кроме этого, для фактического соединения потребуется меньшее количество кабеля (по длине).

  • при выходе из строя одного элемента обесточивается вся система;
  • при подключении ламп накаливания разной мощности невозможно обеспечить равномерное освещение помещения.

Важный момент — в последовательную электрическую схему нельзя включать энергосберегающие (светодиодные) лампочки. Для их правильной работы требуется стабильное напряжение в 220 В, подаваемое равномерно на каждый элемент (параллельное соединение).

Параллельно

Основное отличие параллельной схемы соединения элементов — равнозначная подача питания к каждой лампочке в сети независимо от их общего количества. Это значит, что к каждой лампе подается свой ток. Провода, соединяющие детали цепи, подключаются параллельным образом.

Схема для параллельного подключения лампочек отображает тип соединения проводников к элементам

Преимущества данной техники сборки электрической цепи:

  • если один элемент сгорит (лампа или кабель), остальные продолжат работать в прежнем режиме;
  • лампочки накаливания горят настолько мощно, насколько позволяют их характеристики;
  • можно включать в цепь энергосберегающие элементы;
  • чтобы подключить новую лампу в комнате, достаточно вывести из соединения потолочной люстры необходимое число фазных проводников и соединить их в группу.

Основной недостаток — большой расход материала. До каждой точки необходимо вести отдельный провод, что увеличивает протяженность проводов в несколько раз (по сравнению с последовательным соединением).

Обратите внимание! В большинстве случаев используют смешанное соединение проводов и элементов. Основой является параллельное подключение нескольких распредкоробок последовательного типа. На отдельных ветках лампочки соединяют последовательно (например, в длинном коридоре, над кроватью, в других подобных местах жилого помещения)

На отдельных ветках лампочки соединяют последовательно (например, в длинном коридоре, над кроватью, в других подобных местах жилого помещения).

Применяемые методы

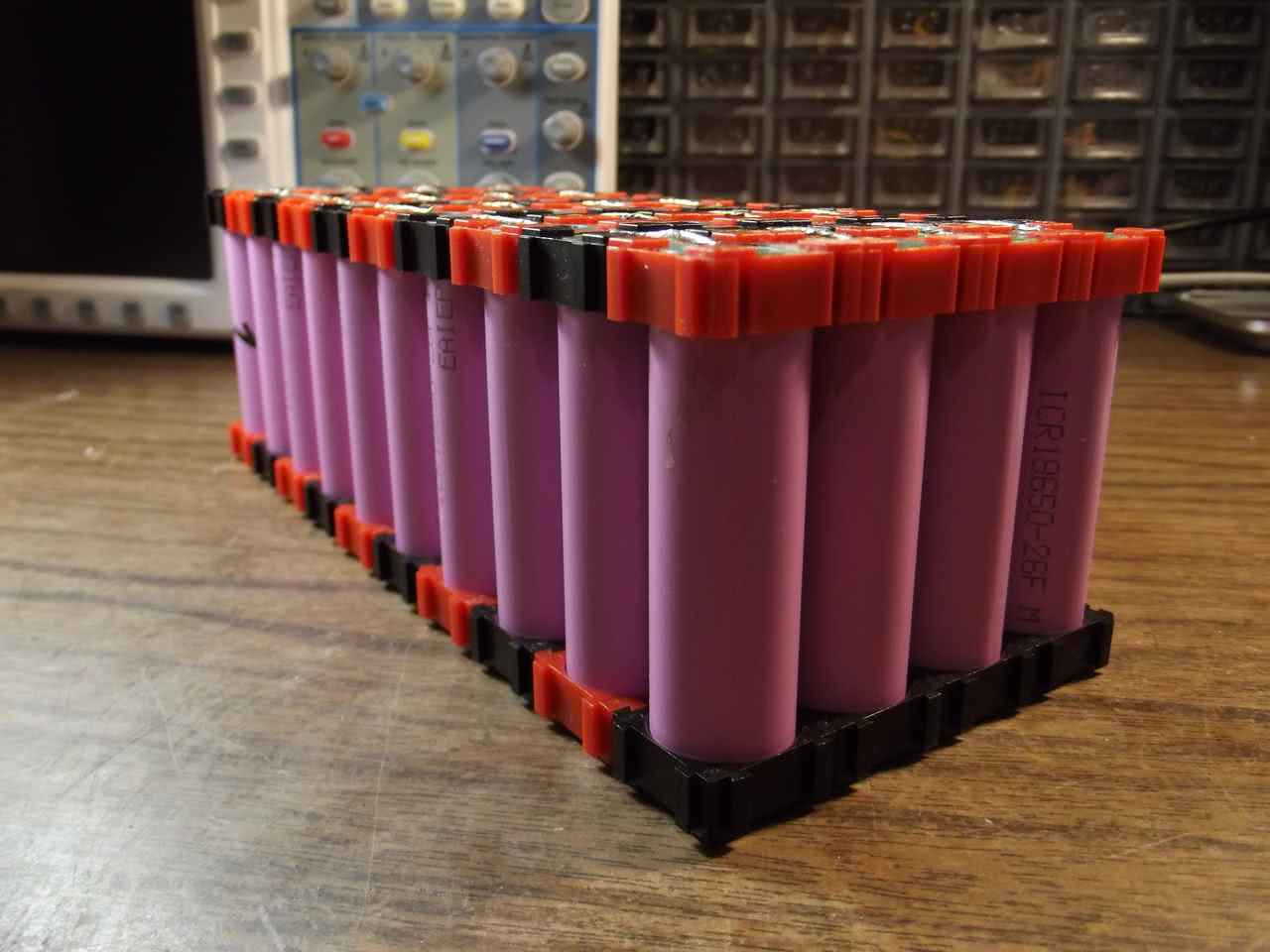

Для соединения нескольких аккумуляторов могут применяться два основных метода. Выбор проводится в зависимости от того, для чего предназначена схема. Первый способ предусматривает последовательное соединение всех источников питания. Особенности этой схемы заключаются в следующем:

Для соединения клемм применяются специальные перемычки. Рекомендуется отдавать предпочтение перемычкам, которые изготавливаются из материала с малым сопротивлением и высокой устойчивостью к теплу.
Противоположные клеммы соединяются между собой

Нужно уделить внимание качеству соединения, так как плохой контакт может стать причиной окисления материала и потери тока.
При соединении всех клемм стоит учитывать, что разноименные не должны пересекаться: это приведет к короткому замыканию.
Плюсовой и минусовой кабель подключается к потребителю. Они должны быть рассчитаны на большую нагрузку по причине возрастания силы генерируемого тока.. В этом случае можно существенно увеличить напряжение генерируемого тока, но емкость батареи остается неизменной

При последовательном подключении нужно выбирать провода, которые будут рассчитаны на высокое суммарное напряжение

В этом случае можно существенно увеличить напряжение генерируемого тока, но емкость батареи остается неизменной. При последовательном подключении нужно выбирать провода, которые будут рассчитаны на высокое суммарное напряжение.

Различное электрооборудование характеризуется определенной потребительской мощностью. Большинство аккумуляторов генерирует ток с напряжением 12 В и 24 В. Однако некоторые потребители нуждаются в большем напряжении. Последовательное соединение позволяет существенно увеличить показатель, при этом емкость остается практически неизменной.

При повышении силы тока следует учитывать, что клеммы могут сильно нагреваться. Именно поэтому проводится выбор более подходящих проводов и перемычек.

При желании можно подключить 2 аккумулятора параллельно для увеличения емкости. Особенностями этой схемы соединения называют:

  1. При помощи перемычек соединяются плюсовые и минусовые клеммы.
  2. От разноименных клемм, которые использовались для соединения АКБ, отводится два провода.

Существенно повысить эффективность создаваемой батареи можно за счет использования коммутатора. За счет его применения можно обеспечить питание дополнительного оборудования и старта двигателя от различных источников электроэнергии. При этом оба аккумулятора может питаться от одного генератора.

Если не требуется высокий пусковой ток, а электромотор должен работать на протяжении длительного периода от батареи, то проводится увеличение емкости. При этом напряжение остается неизменным, нагрузка при отсутствии коммутатора распределяется равномерно.

Как подключить к 12 вольтам автомобиля

Подключение светодиодов к бортовой сети автомобиля не имеет существенных отличий от подключения к другим источникам питания. Просто не нужно забывать, что аккумуляторная батарея автомобиля в нормальном состоянии выдает не 12 Вольт, а примерно 14 Вольт.

Еще при подключении надо помнить, что не в каждом автомобиле надежно работает система стабилизации напряжения бортовой сети. Поэтому при расчетах гасящих резисторов лучше принимать напряжение питания равным 15 – 17 вольт. Это несколько снизит яркость свечения, но зато значительно продлит срок службы, так как светодиод будут работать в «щадящем» режиме.

Пару слов о BMS (Battery Management System)

Дело в том, что для того, чтобы управлять зарядом, предохранять от короткого замыкания и управлять силой выдаваемого тока к такой батарее надо приделать плату BMS (Battery Managment System). Самые простые выглядят вот так:

Чуть получше и дороже:

10S 36V на BMS говорит нам о том, что эта BMS рассчитана для 10 аккумуляторов, включенных последовательно. Если на каждом аккумуляторе будет по 3,6 В, следовательно, 10х3,6=36 Вольт что и написано на самой BMS.

Discharge current  – ток разрядки, то есть максимальный выдаваемый ток

Charge current – ток зарядки, то есть максимальный ток заряда

Внутри такой платы имеется все, чтобы полностью управлять состоянием батареи.

Схемы подключения таких BMS выглядят примерно вот так:

Как вы видите, у нас BMS вроде как должна заряжать только 10 банок в ряд. Но в нашей самопальной батарее их 40. Что же делать? Почему бы вместо одной банки не поставить в параллель 4 банки и не обмануть BMS?

Получается, схема с BMS 10s4p под плату с BMS будет выглядеть вот так:

В сообществе электронщиков и самоделкиных такая батарея называется 10S4P. Расшифровывается очень просто:

S – serial – с англ.  – последовательный.

P – parallel – параллельный.

В нашем случае 10 аккумуляторов последовательно и 4 в параллель – 10S4P. Все до боли просто)

А вот выглядит моя самопальная батарея для электровелосипеда пока что без модуля BMS.

Объединение резистивных радиокомпонентов

Для получения необходимого номинала сопротивления применяются два типа соединения резисторов: параллельное и последовательное. Если их соединить параллельно, то нужно два вывода одного резистора подключить к двум выводам другого. Если соединение является последовательным, то один вывод резистора соединяется с одним выводом другого резистора. Соединения используются для получения необходимых номиналов сопротивлений, а также для увеличения рассеивания мощности тока, протекающего по цепи.

https://youtube.com/watch?v=jJX6IsRhnhs

Параллельное соединение

При параллельном подключении значение напряжения на всех резисторах одинаковое, а сила тока — обратно пропорциональна их общему сопротивлению. В интернете web-разработчики создали для расчета величины общего сопротивления параллельного соединения резисторов онлайн-калькулятор.

Рассчитывается общее сопротивление при параллельном соединении по формуле: 1 / Rобщ = (1 / R1) + (1 / R2) + …+ (1 / Rn). Если выполнить математические преобразования и привести к общему знаменателю, то получится удобная формула параллельного соединения для расчета Rобщ. Она имеет следующий вид: Rобщ = (R1 * R2 * … * Rn) / (R1 + R2 + … + Rn). Если необходимо рассчитать величину Rобщ только для двух радиокомпонентов, то формула параллельного сопротивления имеет следующий вид: Rобщ = (R1 * R2) / (R1 + R2).

https://youtube.com/watch?v=VL8edHn1Z0Y

При ремонте или проектировании схемы устройства возникает задача объединения нескольких резистивных элементов для получения конкретной величины сопротивления. Например, значение Rобщ для определенной цепочки элементов равно 8 Ом, которое получено при расчетах. Перед радиолюбителем стоит задача, какие нужно подобрать номиналы для получения нужного значения (в стандартном ряду резисторов отсутствует радиокомпонент с номиналом в 8 Ом, а только 7,5 и 8,2). В этом случае нужно найти сопротивление при параллельном соединении резистивных элементов. Посчитать значение Rобщ для двух элементов можно следующим образом:

  1. Номинал резистора в 16 Ом подойдет.
  2. Подставить в формулу: R = (16 * 16) / (16 + 16) = 256 / 32 = 8 (Ом).

В некоторых случаях следует потратить больше времени на подбор необходимых номиналов. Можно применять не только два, но и три элемента. Сила тока вычисляется с использованием первого закона Кирхгофа. Формулировка закона следующая: общее значение тока, входящего и протекающего по цепи, равен выходному его значению. Величина силы тока для цепи, состоящей из двух резисторов (параллельное соединение) рассчитывается по такому алгоритму:

  1. Ток, протекающий через R1 и R2: I1 = U / R1 и I2 = U / R2 соответственно.
  2. Общий ток — сложение токов на резисторах: Iобщ = I1 + I2.

Например, если цепь состоит из 2 резисторов, соединенных параллельно, с номиналами в 16 и 7,5 Ом. Они запитаны от источника питания напряжением в 12 В. Значение силы тока на первом резисторе вычисляется следующим способом: I1 = 12 / 16 = 0,75 (А). На втором резисторе ток будет равен: I2 = 12 / 7,5 = 1,6 (А). Общий ток определяется по закону Кирхгофа: I = I1 + I2 = 1,6 + 0,75 = 2,35 (А).

Последовательное подключение

Последовательное включение резисторов также применяется в радиотехнике. Методы нахождения общего сопротивления, напряжения и тока отличаются от параллельного подключения. Основные правила соединения следующие:

  1. Ток не изменяется на участке цепи.
  2. Общее напряжение равно сумме падений напряжений на каждом резисторе.
  3. Rобщ = R1 + R2 + … + Rn.

Пример задачи следующий: цепочка, состоящая из 2 резисторов (16 и 7,5 Ом), питается от источника напряжением 12 В и током в 0,5 А. Необходимо рассчитать электрические параметры для каждого элемента. Порядок расчета следующий:

  1. I = I1 = I2 = 0,5 (А).
  2. Rобщ = R1 + R2 = 16 + 7,5 = 23,5 (Ом).
  3. Падения напряжения: U1 = I * R1 = 0,5 * 16 = 8 (В) и U2 = I * R2 = 0,5 * 7,5 = 3,75 (В).

Не всегда выполняется равенство напряжений (12 В не равно 8 + 3,75 = 11,75 В), поскольку при этом расчете не учитывается сопротивление соединительных проводов. Если схема является сложной, и в ней встречается два типа соединений, то нужно выполнять расчеты по участкам. В первую очередь, рассчитать для параллельного соединения, а затем для последовательного.
