Smd светодиоды: типы, виды, маркировка, размеры, и их хаpaктеристика, основные технические параметры светодиодных смд ламп для внешнего освещения

Требования к подключению

Устанавливать диоды можно на любой поверхности: на бетонном потолке, оклеенном обоями, на пластиковой панели, рядом с натяжными пленками. Благодаря хорошему теплоотводу исключается возможность повредить материал. Но хотя монтаж приборов весьма прост по сравнению с выводными, установка требует выполнения нескольких рекомендаций:

• чтобы подключить изделие к источнику питания, нужно использовать драйвер, в противном случае светодиод может выйти из строя или работать в некорректном режиме;
• если используют только 1 резистор, элементы следует соединять последовательно, чтобы избежать разброса параметров;
• запрещается соединять последовательно диоды с разными показателями по рабочему току, в этом случае часть элементов будет светить тускло;
• при слишком высоком токе светодиод перегревается и перегорает, соответственно, допускается установка резистора только с достаточным сопротивлением.

Если предполагается монтаж садовой подсветки, следует выбирать изделия, защищенные от действия влаги и пыли.

Пайка чип-компонентов

В домашних условиях чип-компоненты можно паять только до определённых размеров, более-менее комфортным для ручного монтажа считается типоразмер 0805. Более миниатюрные компоненты паяются уже с помощью печки. При этом для качественной пропайки в домашних условиях следует соблюдать целый комплекс мер.

Печатные платы современного вида выглядят не так, как их предшественницы. Практически исчезли знакомые детали с ножками, вставленными в отверстия. Их заменили совсем крошечные компоненты, припаянные поверх платы к специально созданным контактным площадкам. Они именуются SMD (англ. Surface Mounted Device, или устройство, монтируемое на поверхность).

Такие детали намного удобнее — исключается целая и весьма точная операция сверления отверстий при изготовлении платы, достигается компактность. При этом, миниатюрный размер не позволяет нанести на них подробное и привычное наименование. Маркировка SMD диодов выполнена в виде кодовых обозначений, о которых надо поговорить подробнее.

Особенности конструкции

Устройство конструкции и типоразмеры светодиодов SMD зависят от серии, модели и производителя.

Распространённая модель SMD 5050 имеет следующие особенности конструкции:

• Форм-фактор 5х5х1.6 миллиметров.
• Материал корпуса — термостойкий пластик.
• Форма корпуса — квадратная.
• На нижней стороне корпуса расположены три вывода для сверхъярких диодов.
• Подложки из металла для чипов размещены между выводами. Они способствуют равномерному рассеиванию тепловой энергии.
• С целью определения назначения каждого из выводов, на корпусе имеется скос одного из углов.
• Для защиты кристаллов производится специальная прозрачная линза. Материалы для изготовления — силикон или эпоксидный компаунд.
• У предыдущая версии SMD 3528 материалы изготовления те же.
• Имеет следующие отличия:
• Форм-фактор 3.5х2.8х1.4 миллиметров.
• Вывод для одного диода.

Внешний вид и размеры

Внешне вид корпусов светодиодов SMD2835 и SMD3528 почти одинаков, они имеют равные длину и ширину – 3,5 х 2,8 мм.

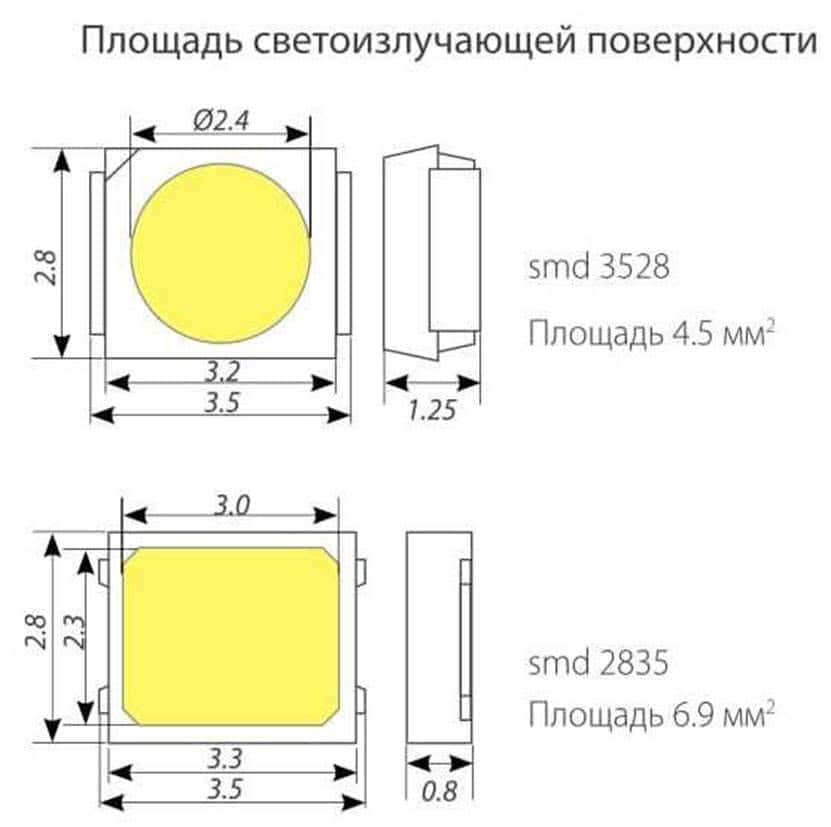

Основные размеры обоих видов светодиодов, вид сверху.

Однако есть внешние особенности.

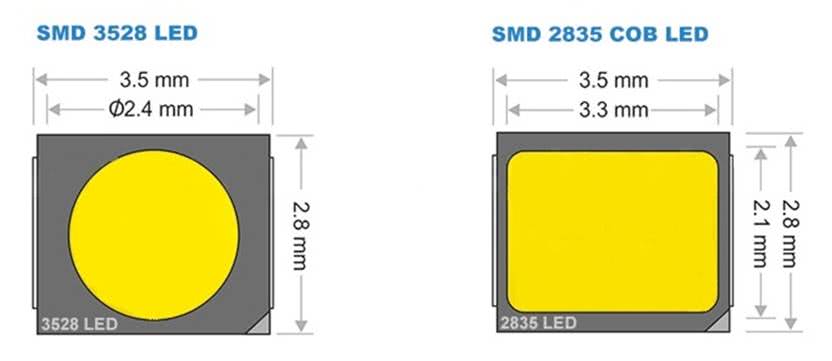

Внешний вид и размеры SMD3528 и SMD2835. Справа внизу серый уголок – ключ, обозначающий катод.

SMD2835 более мощный и дает в три раза больший световой поток, отличается желтым люминофором, который почти полностью покрывает его наружную лицевую сторону. УSMD3528 люминофор имеет вид круглого пятна и занимает меньшую площадь.

Обратная сторона у корпусов тоже разная. SMDЗ528 имеет две узкие контактные полоски для пайки к контактным площадкам платы, отвода и пассивного рассеивания тепла, выделяющегося в кристалле работающего светодиода.

У SMD2835 на донышке корпуса полосок тоже две, но они шире и занимают почти всю площадь днища. Поэтому тепла для пассивного рассеивания печатными дорожками платы они отводят намного больше.

Некоторые технические характеристики приборов SMD3528 и SMD2835 приведены в таблице.

SMD3528 выпускаются одно- или трехкристальными. Первый залит желтым люминофором, дает белый свет разных оттенков. Второй может иметь три кристалла одного цвета или триаду RGB. При цифровом управлении цветом может дать 16 млн комбинаций. Трехкристальный имеет четыре контакта – общий и по одному на каждый кристалл.

Полярность светодиодов SMD2835 и SMD3528 определяется выводами анода, который подключается к «+» напряжения, и катода «–». Анод светодиода на электрических схемах обозначается треугольником, катод – поперечной чертой. На прозрачной крышке корпуса его маркируют «ключом», имеющим вид срезанного угла. На обоих типах приборов такими ключами обозначают выводы катодов.

Светодиодная лента на led 2835

Светодиодные ленты (СЛ) широко используются как для освещения, так и в декоративных целях. Поэтому об этом изделии, собранном на светодиодах smd 2835, стоит поговорить отдельно, как о наиболее популярном и доступном.

Светодиодная лента smd 2835 обычно собирается из smd светодиод мощностью 0.2 Вт, поскольку охлаждение более мощных приборов ленте с относительно тонкими токопроводящими дорожками весьма проблематично. Количество smd полупроводников на 1 м СЛ может быть разным – 60 или 120. Напряжение питания – 12, 24 или сеть 220 В, причем величина его зависит от конструктивного исполнения и наличия БП, а не от количества светодиодов на метр. У изделия с плотностью светодиодов 60 шт/м удельные мощность и светоотдача, естественно, будут в 2 раза ниже.

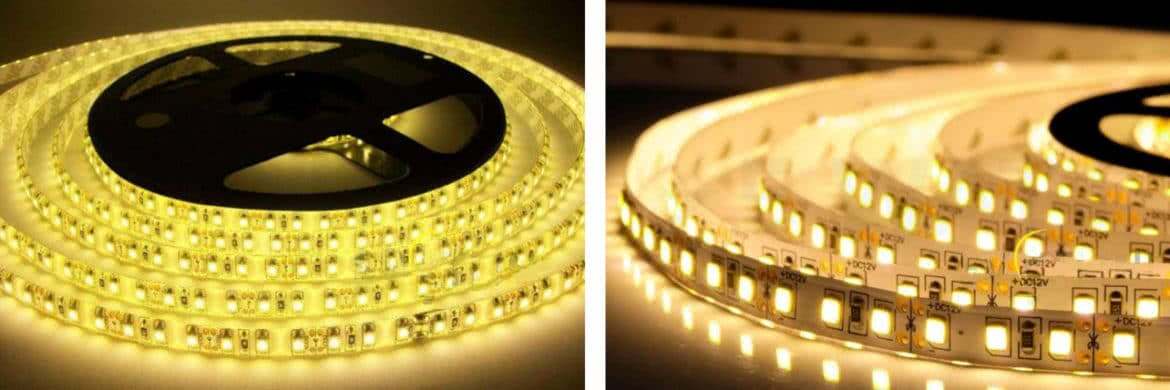

СЛ  на 60 (слева) и 120 smd светодиодов на метр

Важно. Светодиодная лента на smd светодиодах этого типа имеет относительно высокую мощность, а потому крепить ее нужно только на металлический (обычно алюминиевый) профиль, который будет служить радиатором

По конструктивному исполнению светодиодная лента различается на:

• герметичную;
• пылевлагозащищенную;
• слабозащищенную;
• без защиты.

Выбирая прибор, обязательно учти, в каких условиях ему придется работать. Покупай ленту только с соответствующей степенью защиты от окружающей среды.

Теперь по мощности и светоотдаче. Зная мощность одного светодиода, нетрудно посчитать удельную мощность самой СЛ. Для изделия с 60 диодами на 1 м удельная мощность будет составлять 0.2*60=15 Вт/м. Для 120-диодной ленты, соответственно, 30 Вт/м.

Естественно, эти расчеты справедливы лишь для фирменных изделий, изготовленных из настоящих светодиодов, а не из подделок. Но подвох здесь в том, что на мировом рынке 90% лент изготовлены именно на основе китайских smd 2835! Более того, нередко продавцы позиционируют их как «премиум», вводя в заблуждение покупателя. Как же определить, настоящий ли это «премиум» или тебе пытаются «впарить» маломощную подделку?

Как узнать мощность светодиодов, используемых в ленте

Прежде всего, цена. Стоимость маломощной ленты в разы отличается от цены на настоящее изделие. Далее, удельная мощность. Каждый, кто знаком с арифметикой, легко просчитает, какие светодиоды установлены в ленту. Для этого достаточно заглянуть в сопроводительную документацию и нажать 4 кнопки калькулятора.

Для эксперимента заходим в Интернет и смотрим на товар. Я зашел на с виду приличный сайт и выбрал две ленты: «премиум» и «эконом». Первая ровно в 6 раз дороже второй:

1. Светодиодная лента smd 2835 120 СW Premium.
2. Светодиодная лента smd 2835 120 CW Econom.

Характеристики первой:

• светодиодов на 1 м – 120;
• удельная мощность – 8.4 Вт/м;
• удельный световой поток – 635 лм/м;
• напряжение питания – 12 В.

Характеристики второй:

• светодиодов на 1 м – 120;
• удельная мощность – 9.6 Вт/м;
• удельный световой поток – 360 лм/м;
• напряжение питания – 12 В.

Посмотрим, что это за премиум. Рассчитываем мощность 1 светодиода: 8.4/120=0.07 Вт. Световой поток одного светодиода: 635/120=5.3 лм. Приплыли… Этот «премиум» собран на китайских светодиодах мощностью 0.09 Вт со световым потоком 8 лм. Причем, чтобы сие чудо проработало подольше, конструкторы обеспечили диодам  облегченный режим. Они сильно уменьшили потребляемую мощность токоограничивающими резисторами, что вызвало уменьшение светового потока в полтора раза.

Что же тогда вставили в ленту эконом? Считаем. Мощность светодиода: 9.6/120= 0.08 Вт. Световой поток рассчитывать не будем: очевидно, что он в 2 раза ниже, чем у предыдущей модели. Какой кристалл воткнули находчивые разработчики в корпус светодиода smd 2835? Об этом известно только самому производителю. Можно лишь предположить, что умельцы в корпус smd 2835 встроили кристалл из smd 3528, а то и из чего похуже. А может, они для привлекательности просто завысили удельную мощность, но забыли пересчитать световой поток, кто знает.

Как я уже говорил выше, низкокачественные подделки нередко сопровождаются документацией, в которой характеристики могут существенно завышаться. Поэтому метод расчета по заявленным характеристикам может не сработать. Здесь останется ориентироваться лишь на стоимость и на визуальную яркость.

Есть еще один вариант: измерить сопротивление токоограничивающего резистора, рассчитать ток через него, а по току судить о мощности включенных в его цепь светодиодов (обычно их 3, реже 5). Но этот метод требует специальных знаний, а потому здесь я его рассматривать не буду.

Параметры тока, важные для подключения диода в сеть

Работа светодиодов базируется на трех основных параметрах:

• напряжение питания;
• ток потребления;
• рассеиваемая мощность.

Наиболее важными из них являются напряжение светодиода и сила тока. Значение мощности несложно вычислить самостоятельно, перемножив эти два показателя. Знание этих параметров может пригодиться на любых стадиях работ с элементами — от замены вышедших из строя, до подбора источника питания. Базовые характеристики светодиодов необходимо рассмотреть внимательнее:

Потребляемый ток LED

Сила тока определяет стабильность функционирования элемента. Увеличение этого параметра, даже в небольших пределах, вызывает преждевременное старение кристалла (снижение интенсивности свечения) с одновременным усилением цветовой температуры. Для защиты от превышения силы тока в светодиодных светильниках или лампах устанавливаются драйверы — стабилизаторы. Подключение к сети отдельных светодиодов производится через резисторы, обеспечивающие соответствующее падение напряжения и силы тока. Номинал этих резисторов должен быть рассчитан для каждого светодиода исходя из его характеристик.

Напряжение

«Напряжение на светодиоде» — это не совсем верное выражение. Правильнее применять термин «падение напряжения», обозначающий величину на выходе устройства при пропускании через светодиод номинального тока. Элементы разных цветов имеют собственное рабочее напряжение:

• для синих, белых или зеленых светодиодов напряжение составляет 3 вольта;
• красные и желтые устройства — от 1,8 до 2,4 В.

По этим показателям можно примерно определить напряжение светодиода. Однако, нельзя уверенно сказать, какое напряжение является номинальным для данного элемента, если просто посмотреть на его цвет и не выполнить никаких дополнительных измерений. При изменении параметров тока оттенок свечения изменяется, поэтому визуально определяется не номинал, а реально существующее напряжение.

Мощность диода

Мощность — это произведение силы тока на напряжение. Показатель расчетный, внешне он практически не подлежит определению. Точно узнать мощность светодиода можно из данных на упаковке, с определенной долей погрешности параметр измеряется мультиметром. Подготовленный, опытный человек способен определить значение по внешнему виду элемента, но и тут возможны ошибки, поскольку многие модели очень похожи друг на друга.

Почему важно знать эти характеристики

Знание всех рабочих параметров светодиода поможет произвести правильную замену сгоревшего элемента. Кроме того, если знать потребление тока и вольтаж, можно вычислить мощность устройства, которая необходима при подборе соответствующего блока питания.

Например, если имеется светодиод с напряжением 3 В и силой тока 0,1 А, его мощность составит 0,3 Вт. Соответственно, при соединении 10 штук значение увеличится до 3 Вт.

Исходя из этих показателей, для сборки понадобится блок питания мощностью 3,3 Вт (с учетом 10% запаса для более стабильной работы).

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

• +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
• +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
• +12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

1. IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
2. IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
3. IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
4. IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
5. IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
6. IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

• Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
• Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

Применение SMD светодиодов

В качестве элементов общего освещения светодиоды СМД стали использовать недавно (после достижения интенсивности излучения 120 лм/Вт). Это позволила производить светодиодные лампы, способные заменить люминесцентные и с нитью накала. Производители заботятся о том, чтобы потребителям при замене не нужно было менять или перестраивать систему освещения, покупать другие светильники и прожекторы. Из СМД Led просто собрать любые матрицы и встроить в стандартные корпуса люминесцентных и галогеновых ламп.

Широко используются:

• конструкции SMD-Led-прожектор-датчик движения в подъездах многоквартирных домов, на территориях частных домов, в бытовых помещениях;
• ленты из СМД 5050 – освещение помещений различного назначения;
• ленты из СМД 5630 в подвесных и натяжных потолках;
• компактные СМД 3014 и СМД 3528 в декоративной подсветке жилых и коммерческих помещений;
• СМД 2825 – в основной источник и подсветка;
• в системах аварийного освещения.

Диоды в узком корпусе крепятся на любые поверхности, для корпуса 3-5 мм требуется алюминиевый профиль, хорошо отводящий тепло. Мощность и цвет света подбирается для каждой сферы. Благодаря широкому углу освещения SMD используются на производствах ламп с самыми распространенными видами цоколей и прожекторов.

Любую ленту из СМД можно разделить и прикрепить как в помещении, так снаружи (в декоративных конструкциях, различных коробах, рекламных конструкциях).

СМД Led монтируются так же:

• в карманные фонарики;
• автомобили (поворотники);
• указатели, светофоры, вывески;
• ЖК-телевизоры;
• дисплеи;
• индикаторные панели.

Недостатки

• Понижение эффективности. КПД SMD-диодов уменьшается с увеличением электрического тока. Уровень нагрева также возрастает с увеличением тока, что снижает срок службы устройства. Эти эффекты накладывают практические ограничения на ток, пропускаемый через светодиод.
• Влияние насекомых. Светодиоды гораздо более привлекательны для насекомых, чем лампы накаливания или натриевые газоразрядные лампы.
• Использование в зимних условиях. Они не выделяют большое количества тепла в сравнении с традиционными электрическими лампами, светофоры с SMD-диодами остаются покрыты снегом.

Реальная мощность китайских светодиодов

90% китайской продукции, например на базаре Aliexpress, изготовлена на маломощных диодах, которые гораздо слабей фирменных. Фирменные, это производства Samsung, LG, Philips и другие. Китайцы этим активно пользуются, указывая параметры, как будто там установлены Самсунги. После покупки оказывается, что яркость и мощность ниже в 3-4 раза, чем обещал продавец.

Чтобы научится отличать по внешним признакам хороший от плохого по размеру кристалла читайте статью «Характеристики светодиодов«.

Получается, что китайский 5630 (5730) на 0,15W слабее фирменного 5050 на 0,2W. Будьте бдительны при выборе товара.

Основные характеристики SMD 5630

SMD 5630 на светодиодной ленте

Если у вас плохо со знанием английского языка, или вас не интересуют все его интимные подробности, то напишу краткую таблицу его основных параметров, которой будет достаточно, чтобы вы смогли разобраться в светодиодной ленте 5630 или лампе.

Технические характеристики приведены для популярного диода нейтрально-белого света производства Самсунг за 2011 год

Светодиоды СМД 5630, как и SMD 5730 производят множество компании, такие как Samsung, Philips, Epistar и множество компаний из Китая. Именитые производители соблюдают все технические требования и параметры друг от друга практически не отличаются. А вот у китайских фабрик есть, диоды очень плохого качества, как правило, по соответствующей цене.

Или они устанавливают в корпус SMD 5630 кристалл заведомо более низкой мощности. Китайский диод отличается недолговечностью работы в номинальном режиме, поэтому обычно его включают на 35% мощности. поэтому на китайских лампочках так много светодиодов, а световой поток невелик. Только в таком режиме он сможет отработать положенные ему 20.000 часов.

Одна моя лампа кукуруза на диодах 5630 отработала непрерывно 2 с небольшим года, то есть 20,000 часов. Проведенные тесты показали, что за это время китайские светодиоды деградировали на 30% от первоначальной яркости.

Особенности

По мере исследования китайских SMD LED нового формата этот раздел можно расширять бесконечно. Пока больше всего вопросов к мощности потребления. Приобретая, к примеру, несколько SMD 5730 для сборки светильника своими руками или линейку на SMD 3014 пользователь рассчитывает получить световой поток, приведенный в data sheet. Однако нередко простой замер тока нагрузки и несложные вычисления показывают, что реальная мощность одного светодиода ниже в 3–4 раза. Почему так?

Потому что размер 5,7 на 3,0 мм не означает, что внутри смонтирован соответствующий кристалл. Таким искусным способом китайцы вводят покупателей в заблуждение. Самое интересное то, что у покупателя практически нет выбора. Найти фирменный товар с правильно подобранными параметрами сложно.

У всех моделей светодиодов значения светового потока указаны для цветовой температуры 5000–5500°K. Более тёплые тона будут иметь светоотдачу меньше на 10%, а более холодные – больше на 10%. Кроме этого стоит помнить о погрешности во время тестирования, которая может достигать 7%. Так что не удивляйтесь, если вместо заявленных 50 люмен чип выдаст не больше 43 лм.

В дешёвых монохроматических светодиодных лентах SMD 5050 можно увидеть, как все три чипа одного светодиода включены в параллель и запитаны от одного резистора. Такой подход упрощает разводку токоведущих дорожек гибкой печатной платы, уменьшает количество используемых резисторов, а значит, снижает затраты на производство. Конечно, срок службы такой ленты тоже снижается.

Китайские умельцы научились создавать SMD светодиоды любой произвольной формы, в чём можно легко убедиться. Достаточно снять защитный рассеиватель с нескольких лампочек разных фирм (цоколь Е14, Е27) и прочесть тип установленного светодиода на плате. Кажется, разнообразию нет предела. Технические характеристики подобных чипов предугадать невозможно.
