Маркировка smd dc/dc конвертеров

Введение

Современному радиолюбителю сейчас доступны не только обычные компоненты с выводами, но и такие маленькие, темненькие, на которых не понять что написано, детали. Они называются «SMD». По-русски это значит «компоненты поверхностного монтажа». Их главное преимущество в том, что они позволяют промышленности собирать платы с помощью роботов, которые с огромной скоростью расставляют SMD-компоненты по своим местам на печатных платах, а затем массово «запекают» и на выходе получают смонтированные печатные платы. На долю человека остаются те операции, которые робот не может выполнить. Пока не может.

Применение чип-компонентов в радиолюбительской практике тоже возможно, даже нужно, так как позволяет уменьшить вес, размер и стоимость готового изделия. Да ещё и сверлить практически не придётся.

Другое важное качество компонентов поверхностного монтажа заключается в том, что благодаря своим малым размерам они вносят меньше паразитных явлений. Дело в том, что любой электронный компонент, даже простой резистор, обладает не только активным сопротивлением, но также паразитными ёмкостью и индуктивностью, которые могут проявится в виде паразитных сигналов или неправильной работы схемы. SMD-компоненты обладают малыми размерами, что помогает снизить паразитную емкость и индуктивность компонента, поэтому улучшается работа схемы с малыми сигналами или на высоких частотах

SMD-компоненты обладают малыми размерами, что помогает снизить паразитную емкость и индуктивность компонента, поэтому улучшается работа схемы с малыми сигналами или на высоких частотах.

Для тех, кто впервые столкнулся с SMD-компонентами естественным является смятение. Как разобраться в их многообразии: где резистор, а где конденсатор или транзистор, каких они бывают размеров, какие корпуса smd-деталей существуют? На все эти вопросы ты найдешь ответы ниже. Читай, пригодится!

Светодиод SMD 5630: особенности и характеристики

Светодиод SMD 5630 – представляет класс высокоэффективных светодиодов средней мощности, предназначенных для поверхностного монтажа.

SMD 5630 производства Philips, Epistar, Samsung отличаются высоким коэффициентом цветопередачи, что позволяет конструировать на их основе светильники для качественного освещения внутри помещений.

В качестве примера рассмотрим светодиод LUXEON 5630 Mid-Power, выпускаемый компанией Philips lumileds.

Конструктивные особенности

SMD 5630 выполнен в корпусе размером 5,6х3,0х0,9 мм.

Электрический контакт осуществляется через 4 вывода, как показано на рисунке.

Они имеют следующее назначение:

• 1 – катод;
• 2 – катод;
• 3 – анод;
• 4 – не задействован.

По центру нижней части корпуса SMD 5630 предусмотрена контактная площадка размером 1,62х1,28 мм, предназначенная для эффективного отвода тепла от излучающего кристалла.

Во время монтажа она обязательно должна быть припаяна к печатной плате. При этом контакт теплоотвода электрически должен быть изолирован от анода и катода.

Для визуального определения анода и катода со стороны выводов катода на люминофоре имеется срез.

Технические характеристики

Белые светодиоды SMD 5630 на номинальном токе 100 мА излучают световой поток от 32 лм (2700К) до 36 лм (6500К). При этом падение напряжения на p-n-переходе может варьироваться от 2,9 до 3,4 В.

Для своих светодиодов Philips lumileds гарантирует коэффициент цветопередачи CRI не ниже 80 ед. и угол рассеивания света 2ϴ1/2 равный 120°.

Для пайки рекомендуется использовать низкотемпературные оловянные сплавы, придерживаясь международного стандарта JEDEC J-020B. Пайку светодиодов следует производить при температуре не выше 260°C на протяжении не более 10 сек.

Зависимость прямого напряжения от протекающего тока показана на вольт-амперной характеристике (t=25°C). Из приведенного графика следует, что падение напряжения на номинальном токе для большинства белых светодиодов SMD 5630 составляет 3,1 В. Яркость светодиода напрямую зависит от соблюдения его температурного режима работы. Как видно из графика повышение температуры в точках припоя до 85°C вызывает снижение светового потока примерно на 15%

В связи с этим очень важно избегать перегрева кристалла. Например, светодиодную ленту на SMD 5630 нужно обязательно клеить на алюминиевый профиль. На следующем графике показана зависимость светового потока от величины прямого тока

Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C

На следующем графике показана зависимость светового потока от величины прямого тока. Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C.

Область применения

Так же как и SMD 5730, светодиоды SMD 5630 устойчивы к вибрации и резким перепадам температуры (-40/+65°C), что в значительной мере расширяет их сферу применения.

Благодаря высоким эксплуатационным показателям, данный тип светодиодов устанавливают в светильники уличного, промышленного и аварийного освещения. В розничной торговой сети можно свободно купить светодиодные ленты и модули на 12 В, а также линейки на 220 В, собранные на базе SMD 5630.

Опираясь на технические данные, радиолюбителям будет несложно произвести расчёты и своими руками сделать подсветку на светодиодах SMD 5630.

К сожалению, найти в продаже фирменные светодиоды форм-фактора 5630 непросто. Вместо них на рынке превалируют китайские аналоги с сильно заниженными техническими характеристиками.

Такое несоответствие параметров объясняется установкой в корпус 5,6х3,0 мм кристалла значительно меньших размеров, который не может длительно пропускать ток в 150 мА.

Поэтому производители светодиодных ламп и лент, собранных на поддельных SMD 5630, подбирают рабочий ток на своё усмотрение, в результате чего снижается срок службы изделия.

Применение SMD светодиодов

Используют светодиодные лампы настолько широко, что перечислить все сферы применения невозможно.

HDMI интерфейс — виды, характеристики, плюсы и минусы выхода, советы по выбору hdmi кабеля

Чаще всего приборы такого рода встречаются в следующих изделиях:

• карманные и тактические фонарики – здесь ставят светодиодные лампы в 6 вольт;
• лампы и поворотники на автомобилях;
• бытовые осветительные изделия разных видов;
• декоративная подсветка, монтируемая как внутри здания, так и снаружи, применяют кристаллы, генерирующие разный цвет;
• вывески, указатели, светофоры, рекламные щиты;
• необыкновенно популярны SMD светодиоды в ландшафтном дизайне, элементы не боятся вибрации и низкой температуры, что позволяет организовать самые интересные варианты подсветки;
• слаботочные модификации активно используют для индикации.

В каждом случае подбирают диоды необходимой мощности. При этом учитывают цвет светового потока.

Характеристики светодиодов

Параметры устройств влияют на возможность использования их в различных сферах. К основным характеристикам изделий относятся: вольтаж, мощность, угол свечения, цветовая температура, световой поток.

Величина тока потребления

Средняя величина силы тока на кристалле составляет 0,02 А. Для чипов с несколькими кристаллами характеристика увеличивается кратно их количеству. Колебания параметра негативно сказываются на интенсивности свечения и сроке службы. Увеличение тока повышает цветовую температуру чипа, меняет оттенок свечения. Для обеспечения стабильности характеристик подключают токоограничивающие резисторы.

Светоотдача, угол свечения, мощность

Световой поток LED-матрицы отличается от света, создаваемого лампой накаливания. Он направленный, поэтому более яркий в центральной части. Обычно угол рассеивания находится в диапазоне 100-120°. Для изменения параметра применяют линзы. По мощности устройства делятся на 3 группы:

• малой мощности – до 0,5 Вт;
• средней – 0,5-3 Вт;
• большой – от 3 Вт.

Характеристика необходима при расчете блока питания. Она вычисляется по формуле – сила тока умноженная на напряжение.

Цветовая температура

Типы освещенности в зависимости от цветовой температуры света

Интенсивность излучения или цветовая температура важна для комфортного восприятия освещения человеческим глазом. Существует несколько категорий белого света:

• 2700-3500 – теплый;
• 3500-5000 – нейтральный или дневной;
• выше 5000 – холодный.

Цветовая температура указывается в Кельвинах (K), она обозначается в маркировке.

Габариты и их влияние на свойства LED-источников

Разница в освещенности и направленность угла освещения

В зависимости от типа меняется размер smd светодиодов. Яркость элементов возрастает вместе с габаритами. Площадь свечения может быть круглой или прямоугольной. Чем больше параметр, тем ярче освещение. Светопоток также зависит от количества кристаллов. В различных моделях их бывает от 1 до 4 штук. Мощность устройства зависит от размера кристалла. Характеристика указывается производителем в «mil», 1 mil=0,0254 мм. Например: чип размером 45×45 mil – мощность 1 W, 24×24 mil – 0,5 W.

Цветовой диапазон

Цвет светодиода зависит от материала полупроводника и легирующих примесей. Основные цвета: красный, синий, зеленый и желтый. Белый цвет получают путем нанесения слоя люминофора на кристалл синего свечения. Двухцветные устройства используют для индикации. Трехцветные применяют в дисплеях.

Установка SMD диодов

Как и иные компоненты электронных устройств, светодиоды подвергаются пайке. Это касается моделей любой сложности.

Рисунок №2 Как правильно соединять SMD диоды

Наиболее просто устанавливаются ленты со светодиодами.  Они имеют клейкую полосу с помощью которой и крепятся на любой поверхности. Правда автомобилистам не стоит полагаться на клейкость ленты, если она будет закреплена снаружи автомобиля, поскольку влияние климатических условий негативно скажется на её удерживающей способности.

Вопрос объединения двух единичных светодиодов решается при помощи паяния, что весьма просто благодаря медным соединительным площадкам.

При соединении многоцветных диодов с блоком питания и контролером достаточно будет воспользоваться контакторами. Если же понадобится спаять провода, то нужно обязательно соблюдать цветовое соответствие выводов.

Индекс цветопередачи CRI

Один из неочевидных параметров в кодировке – значение CRI, определяющее, насколько естественным выглядит свечение. Средний параметр равен 100 – это солнечный свет; меньшее значение применимо к источникам искусственного света. Соответственно, чем выше CRI, тем лучше.

Помимо определения нужного типа прибора в магазине, цветовую маркировку можно использовать в практических целях. Например, зная расположение и цвет элементов, можно рассчитать сопротивление резистора. Для этого достаточно занести данные в форму онлайн калькулятора. Понимание систем маркировки облегчает правильное использованию диодов и решает множество проблем, связанных с выбором нужного типа устройства.

Виды записи

Производители транзисторов применяют два основных типа шифрования – это цветовая и кодовая маркировки. Однако ни один, ни другой не имеют единых стандартов. Каждый завод, производящий полупроводниковые приборы (транзисторы, диоды, стабилитроны и т. д.), принимает свои кодовые и цветовые обозначения. Можно встретить транзисторы одной группы и типа, изготовленные разными заводами, и маркированы они будут по-разному. Или наоборот: элементы будут различными, а обозначения на них – идентичными. В таких случаях различать их можно только по дополнительным признакам. Например, по длине выводов эмиттера и коллектора либо по окраске противоположной (или торцевой) поверхности. Маркировка полевых транзисторов ничем не отличается от меток на других приборах. Такая же ситуация и с полупроводниковыми элементами зарубежного производства: каждым заводом-изготовителем применяются свои типы обозначений.

Как определить маркировку SMD

Для определения маркировки используются специальные справочники-определители. С их помощью можно прочитать символьную или цветовую кодировку большинства пассивных и активных элементов импортного или российского производства. Поиск производится по типу корпуса детали, а далее по виду кодировки – цветовой или кодовой.

В справочниках содержится более 15 тыс. кодовых кодировок диодов, компараторов, стабилитронов, транзисторов, динисторов, усилителей, ключей, преобразователей и т.д., размещенных в корпусах SOD, SOT, MSOP, TQFN, UCSP. Расшифровка позволяет получить сведения о назначении чипов, изготовителе, основных показателях, а также о цоколевке выводов.

Сложности в расшифровке

Размер и тип корпуса – ключевые параметры маркировки, поскольку многие разновидности изделий имеют практически аналогичный внешний вид. В некоторых случаях и этих параметров недостаточно для идентификации компонента. Например, диаметр корпуса SOD-80 у компании Philips — 1,6 мм. Тогда диаметр детали с аналогичной маркировкой у других производителей – 1,4 мм. Корпус SOD-15 SGS-Thomson сильно похож на модели 7043 и SMC, но не совпадает с ними по заводским параметрам.

Нередко возникают ситуации, когда изготовители в корпусах с идентичной маркировкой выпускают разные детали. Например, Philips производит транзистор BC818W в корпусе SOT-323, маркируя его кодом 6H, а Motorola, в аналогичный компонент с идентичной кодировкой, устанавливает транзистор MUN5131T1.

Проблемы возникают и с цоколевкой поверхностей. Например, SOT-89 у Siemens, Toshiba, Rohm имеет цоколевку 1-2-3, а у Philips в SOT-89 она другая – 2-3-1 и 3-2-1. Аналогичная ситуация и с пассивными деталями. Например, обозначение 103 на чипе, определяет его как резистор, номиналом 10 кОм, конденсатор, емкостью 10 нФ или индуктивность 10 мГн.

В корпусах с идентичным цветовым кодом может производиться серия чипов с неодинаковыми параметрами. Например, Motorola в корпусе SOD-80, маркируемым единым цветным кольцом, производит стабилизаторы с напряжением – от 1.8 до 100 Вт и током – от 0.1 до 1.7 А. Тогда как Philips под аналогичной кодировкой выпускает группу диодов.

Нужно грамотно определять и цвет маркировки. Возникают проблемы с различием некоторых схожих оттенков (бежевый – серый, желтый – оранжевый и т.д.). Кроме этого, многие компании внедряют собственную корпоративную разметку наряду с маркировкой, отраженной в публикациях IEC.

Корпуса чип-компонентов

Достаточно условно все компоненты поверхностного монтажа можно разбить на группы по количеству выводов и размеру корпуса:

Конечно, корпуса в таблице указаны далеко не все, так как реальная промышленность выпускает компоненты в новых корпусах быстрее, чем органы стандартизации поспевают за ними.

Корпуса SMD-компонентов могут быть как с выводами, так и без них. Если выводов нет, то на корпусе есть контактные площадки либо небольшие шарики припоя (BGA). Также в зависимости от фирмы-производителя детали могут могут различаться маркировкой и габаритами. Например, у конденсаторов может различаться высота.

Большинство корпусов SMD-компонентов предназначены для монтажа с помощью специального оборудования, которое радиолюбители не имеют и врядли когда-нибудь будет иметь. Связано это с технологией пайки таких компонентов. Конечно, при определённом упорстве и фанатизме можно и в домашних условиях паять BGA-микросхемы.

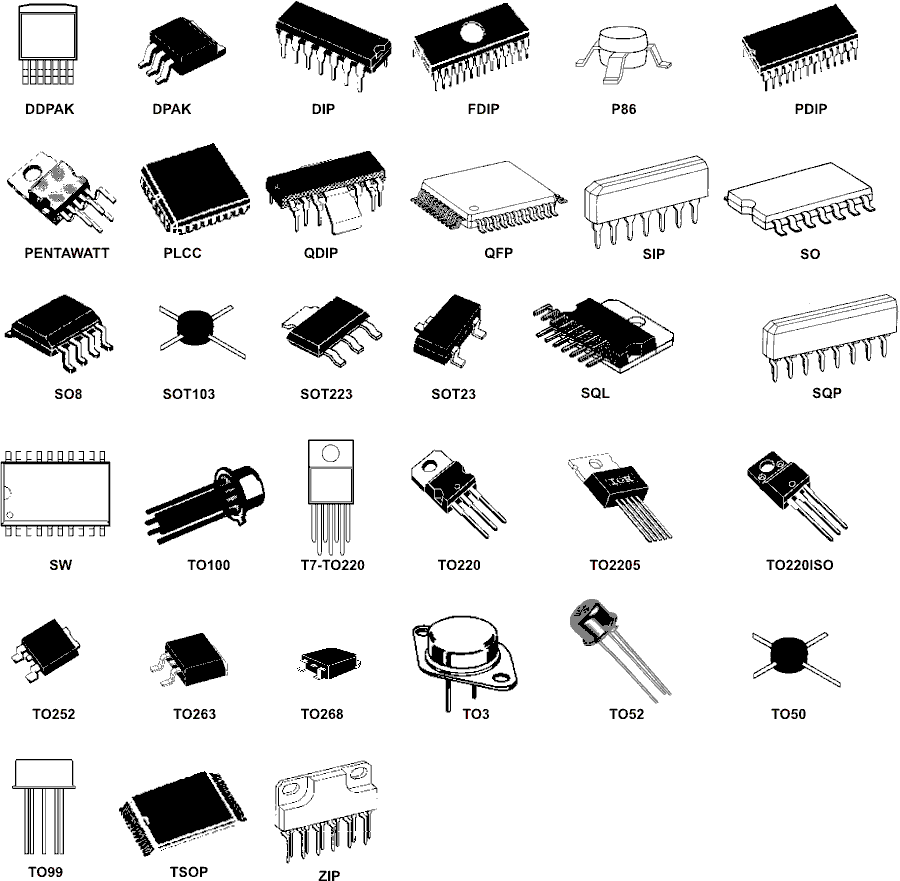

Типы корпусов SMD по названиям

Из всего этого зоопарка чип-компонентов для применения в любительских целях могут сгодиться: чип-резисторы, чип-конденсаторы , чип-индуктивности, чип-диоды и транзисторы, светодиоды, стабилитроны, некоторые микросхемы в SOIC корпусах. Конденсаторы обычно выглядят как простые параллелипипеды или маленькие бочонки. Бочонки — это электролитические, а параллелипипеды скорей всего будут танталовыми или керамическими конденсаторами.

Обозначения и цветовая маркировка диодов

Современные обозначения диодов соответствуют новым стандартам. Они разделяются на группы, в зависимости от предельной частоты, при которой происходит усиление передачи тока. Поэтому, диоды бывают низкой, средней, высокой и сверхвысокой частоты. Кроме того, у них различная рассеиваемая мощность: малая, средняя и большая.

Маркировка диодов представляет собой краткое условное обозначение элемента в графическом исполнении с учетом параметров и технических особенностей проводника. Материал, из которого изготовлен полупроводник, имеет обозначение на корпусе соответствующими буквенными символами. Эти обозначения проставляются вместе с назначением, типом, электрическими свойствами прибора и его условным обозначением. Это помогает, в дальнейшем, правильно подключить диод в электронную схему устройства.

Выводы анода и катода обозначаются стрелкой или знаками плюс или минус. Цветовые коды и метки в виде точек или полосок, наносятся возле анода. Все обозначения и цветовая маркировка позволяют быстро определить тип устройства и правильно использовать его в различных схемах. Подробная расшифровка данной символики приводится в справочных таблицах, которые широко используются специалистами в области электроники.

Зачем нужна маркировка

Современному радиолюбителю сейчас доступны не только обычные компоненты с выводами, но и такие маленькие, темненькие, на которых не понять что написано, детали. Они называются “SMD”. По-русски это значит “компоненты поверхностного монтажа”. Их главное преимущество в том, что они позволяют промышленности собирать платы с помощью роботов, которые с огромной скоростью расставляют SMD-компоненты по своим местам на печатных платах, а затем массово “запекают” и на выходе получают смонтированные печатные платы. На долю человека остаются те операции, которые робот не может выполнить. Пока не может.

Маркировка на практике

Применение чип-компонентов в радиолюбительской практике тоже возможно, даже нужно, так как позволяет уменьшить вес, размер и стоимость готового изделия. Да ещё и сверлить практически не придётся

Другое важное качество компонентов поверхностного монтажа заключается в том, что благодаря своим малым размерам они вносят меньше паразитных явлений

Дело в том, что любой электронный компонент, даже простой резистор, обладает не только активным сопротивлением, но также паразитными ёмкостью и индуктивностью, которые могут проявится в виде паразитных сигналов или неправильной работы схемы. SMD-компоненты обладают малыми размерами, что помогает снизить паразитную емкость и индуктивность компонента, поэтому улучшается работа схемы с малыми сигналами или на высоких частотах.

Разнообразные корпуса транзисторов.

Маркировка SMD компонентов

SMD компоненты все чаще используются в промышленных и бытовых устройствах. Поверхностный монтаж улучшил производительность по сравнению с обычным монтажом, так как уменьшились размеры компонентов, а следовательно и размеры дорожек. Все эти факторы снизили паразитические индуктивности и емкости в электрических цепях.

Маркировка импортных SMD

Маркировка импортных SMD транзисторов происходит в основном по нескольким принятым системам. Одна из них – это система маркировки полупроводниковых приборов JEDEC.Согласно ей первый элемент – это число п-н переходов, второй элемент – тип номинал, третий – серийный номер, при наличие четвертого – модификации.

Вторая распространенная система маркировка – европейская. Согласно ей обозначение SMD транзисторов происходит по следующей схеме: первый элемент – тип исходного материала, второй – подкласс прибора, третий элемент – определение применение данного элемента, четвертый и пятый – основную спецификацию элемента.

Третьей популярной системой маркировки является японская. Эта система скомбинировала в себе две предыдущие. Согласно ей первый элемент – класс прибора, второй – буква S, ставится на всех полупроводниках, третий – тип прибора по исполнению, четвертый – регистрационный номер, пятый – индекс модификации, шестой – (необязательный) отношение к специальным стандартам.

Будет интересно Диод 1n4007: характеристики, маркировка и datasheets

Что бы к Вам ни попало в руки, для полной идентификации данного элемента следует применять маркировочные таблицы и по ним определить все характеристики данного элемента. По оценкам специалистов соотношение между производством ЭРЭ в обычном и SMD-исполнении должно приблизиться к 30:70. Многие радиолюбители уже начинают с успехом осваивать применение SMD в своих конструкциях.

Немного подробнее о модуле и принципе его работы

Это полупроводниковый диод, который имеет свойство выдавать определенное значение напряжения вне зависимости от подаваемого на него тока. Это утверждение не является до конца верным абсолютно для всех вариантов, потому что разные модели имеют разные характеристики. Если подать очень сильный ток на не рассчитанный для этого модуль SMD (или любой другой тип), он попросту сгорит. Поэтому подключение выполняется после установки токоограничивающего резистора в качестве предохранителя, значение выходного тока которого равняется максимально возможному значению входного тока на стабилизатор.

Он очень похож на обыкновенный полупроводниковый диод, но имеет отличительную черту – его подключение выполняется наоборот. То есть минус от источника питания подается на анод стабилитрона, а плюс – на катод. Таким образом, создается эффект обратной ветви, который и обеспечивает его свойства.

Похожим модулем является стабистор – он подключается напрямую, без предохранителя. Используется в тех случаях, когда параметры входного электричества точно известны и не колеблются, а на выходе получается тоже точное значение.

Маркировка отечественных диодов

Диоды российского производства по-своему маркировались в разные периоды. Стандарт постоянно менялся, до утверждения современной системы было разработано три варианта. По-разному маркировали диоды малой и большой мощности. Сочетаниям букв и цифр соответствуют цветовые символы, согласно таблице.

Маркировка российских диодов

Старая система обозначений

Что такое диод — принцип работы и устройство

Наименее информативная, с точки зрения современного разнообразия диодов, маркировка применялась до 1964 года. В нее входило всего три элемента:

• буква «Д» – диод полупроводниковый;
• номер, указывающий на особенности устройства диода и его назначение;
• буква, определяющая разновидность (при ее наличии).

Вся полезная информация кодировалась во второй части – серийном номере. Например, номер до 200 означал, что диод точечный, от 200 до 400 – плоскостный; стабилитронам присваивали значение от 801 до 900 и так далее. Ориентироваться в такой системе было сложно.

В 1964 году систему усовершенствовали. В начале кода разместили указание на материал изготовления: 1, 2, 3 или Г, К, А – для германия, кремния и арсенида галлия, соответственно. Следующая буква означала тип прибора:

• варикап – В;
• стабилитрон – С;
• диоды с высокими значениями рабочей частоты – А;
• выпрямители и диодные мосты – Д.

Затем шел серийный номер, но относился он уже к конкретному подклассу. Это позволяло разделить, например, туннельный диод на несколько групп: генераторные (до 299), переключательные (до 399) и обращенные (до 499). При этом у стабилитронов номер указывал на стабилизационное напряжение. Например, 1С273 можно расшифровать так:

• 1 – германиевый;
• С – стабилитрон;
• 273 – малой мощности, напряжение стабилизации – 73 В.

В конце могла стоять буква, означающая разновидность прибора, как и в первом варианте. Такая маркировка была более удобной, однако технологический прогресс и появление новых типов диодов потребовали очередной доработки.

Новая система обозначений

Для современных моделей отечественных диодов используют новый принцип маркировки, основанный на нескольких отраслевых стандартах. Без изменений остались обозначение материала полупроводника и категории диода. Изменения коснулись трехзначного номера, определяющего принцип работы.

Рассматривать его отдельно нельзя, так как для каждого типа диода подразумевают особое разделение по техническим параметрам. Например:

• импульсные диоды – первая цифра означает время восстановления (от менее 1 нс до 500 и более);
• выпрямители – среднее значение прямого тока;
• стабилитроны – разная мощность (от 1 до 3 – менее 0,3 Вт, от 4 до 6 – до 5 Вт) и напряжение стабилизации (менее 10 В, до 100, более 100).

Следующие цифры, в отличие от старой системы, указывают номер разработки – характеристики конкретного диода в них не заложены. Если внутри класса диода есть дальнейшее разделение, после номера идет соответствующая литера.

Важно! В зависимости от назначения диода, в маркировке могут присутствовать дополнительные элементы, например, цифра на бескорпусном устройстве, определяющая особенности конструкции

Принцип функционирования стабилизационных диодов

Несмотря на то, что смд похож на диод, он по сути является иным элементом электросхемы. Конечно, он может выполнять функцию выпрямителя, но обычно используется для стабилизации напряжения. Данный элемент способен поддерживать в цепи постоянного тока постоянное напряжение. Этот его принцип работы применяется в питании различного радиотехнического оборудования.

Стабилитрон и диод

Внешне смд очень похож на стандартный полупроводник. Схожесть сохраняется и в конструкционных особенностях. Но при обозначении такого радиотехнического элемента, в отличие от диода, на схеме ставится буква Г. Если не вникать в математические расчеты и физические явления, то принцип функционирования smd будет достаточно понятным.

Проходя через этот элемент, небольшое напряжение цепи провоцирует сильный ток. При увеличении обратного напряжения ток так же растет, только в этом случае его рост будет наблюдаться слабо. Доходя до отметки, она может быть любой. Все зависит от типа устройства. При достижении отметки происходит «пробой». После случившегося «пробоя» через smd начинает течь обратный ток большого значения. Именно в этот момент и начинается работа данного элемента до времени превышения его допустимого предела.
