Степень защиты
Существуют наружные розетки для открытой проводки с разной степенью защиты корпуса от попадания влаги и других веществ.
Важно! При выборе электроарматуры, обращайте внимание на степень защиты IP. Особенно если она будет установлена в сыром помещении
Приборы с защитой IP 21 не имеют герметичного со всех сторон корпуса. Тыльная сторона открыта и при монтаже она прислоняется к плоскости стены.
В основном для влажных и других опасных помещений предназначены наружные розетки открытой проводки с абсолютно закрытым корпусом, имеющим защиту класса от IP 44 до IP 68.
Такие приборы имеют, как уже говорилось, литой пластмассовый корпус, крышку для изоляции токоведущих частей и резиновые вставки для лучшей герметизации. Все это должно защитить человека от поражения электрическим током и пожара — внутри и снаружи здания.
Установка выключателей
Рассмотрим установку наиболее распространённого клавишного выключателя. Выключатель состоит из:
- Корпуса с рабочим механизмом. Материал корпуса изготавливается из негорючих материалов – металла и особого пластика. В корпус вмонтированы контакты для подключения прибора к сети и механизм включения – выключения.
- Клавиши (клавишей) включения – выключения. Изготавливается из негорючего декоративного пластика, реже – специально обработанного дерева.
- Внешней декоративной рамки. Рамка, как правило, изготавливается из того же материала, что и клавиши.
Выключатель устанавливается аналогично розетке. Процесс зависит от типа монтажа. Корпус выключателя открытой установки прикручивается непосредственно к стене. Корпус выключателя скрытой установки монтируется в заранее установленный подрозетник.
Любой выключатель – это, по сути, устройство замыкания – размыкания электрической цепи. Выключатель монтируется в провод фазы и во включенном положении передаёт электрический ток на источник света.
Традиционно принято, что положение, когда клавиша выключателя нажата снизу – это положение «ВЫКЛЮЧЕНО», а, когда клавиша нажата сверху – это положение «ВКЛЮЧЕНО». Установку выключателя выполняют соответственно с этим условием.
Самый простой вариант – установка одноклавишного выключателя. В этом случае к выключателю подходит лишь два провода: провод фазы и провод, идущий на прибор освещения.
Установка одноклавишного выключателя
- Разбирают выключатель на клавишу, лицевую панель и корпус с рабочим механизмом.
- Зачищают контакты.
- С помощью тестера или индикаторной отвёртки определяют правильную ориентацию корпуса по положению ВКЛ – ВЫКЛ.
- Если имеются контактные винты, ослабляют их.
- Устанавливают контакты проводов в рабочий механизм и фиксируют их, в зависимости от конструкции выключателя, самозажимными клемами либо болтами.Установка контактов при помощи клем
- Закрепляют корпус к стене или в подрозетник.
- Закрепляют лицевую панель.
- Устанавливают клавишу.

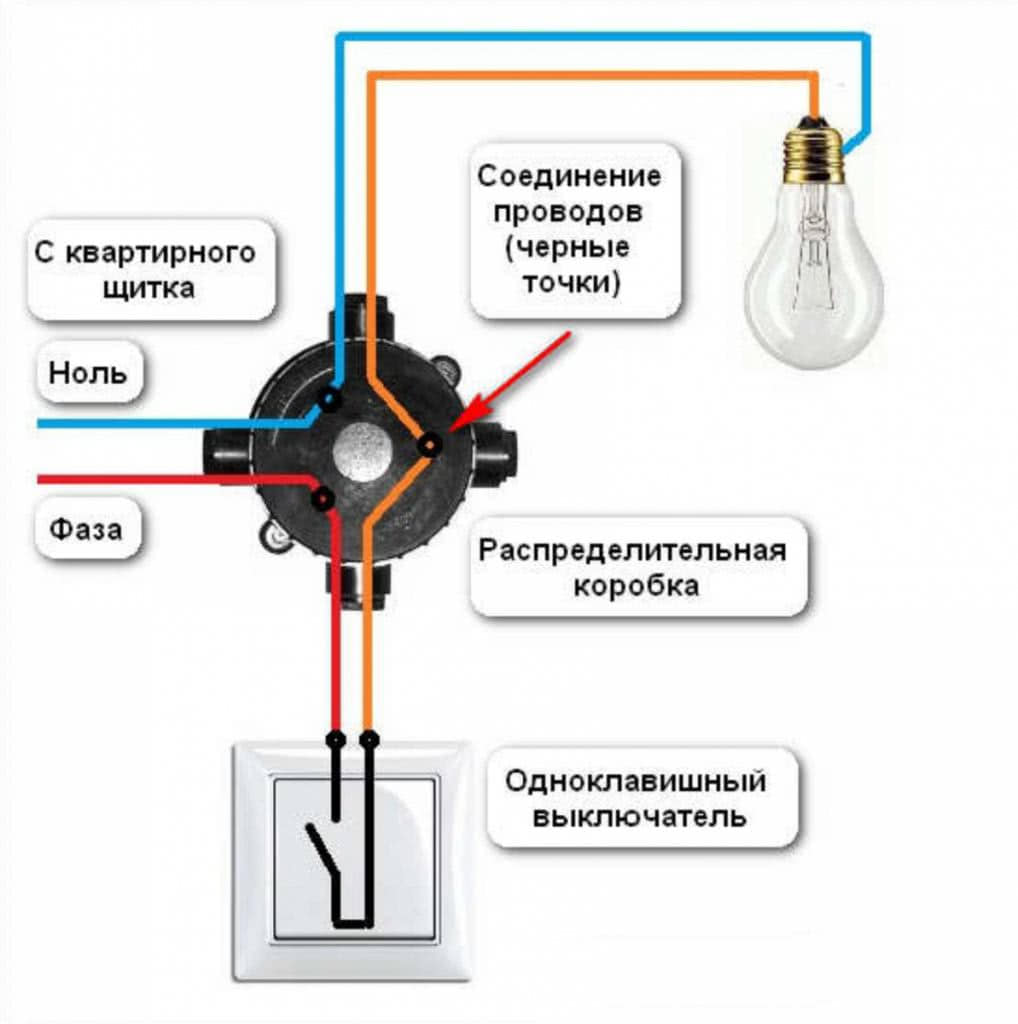

Схема подключения одноклавишного выключателя при этом выглядит так:
Схема подключения одноклавишного выключателя
Видео
Установка одноклавишного выключателя + схема
Установка накладного выключателя
https://youtube.com/watch?v=5dRmDsrAR3U
Если требуется подключение нескольких источников света или простейшее регулирование количества зажигаемых лампочек на одной люстре, то применяют двухклавишный или трехклавишный выключатель. Разница в том, что к нему подходит не два, а три или четыре провода: один из них фаза, а другие – передающие напряжение на прибор
В многоклавишном переключателе важно правильно определить, какой именно провод является фазой (приходящий провод). Это делается с помощью индикатора или тестера
В самом выключателе контактное гнездо фазного провода расположено, как правило, с одной стороны механизма, а контактные гнёзда для исходящих проводов — с другой.
Установка двухклавишного выключателя
- Разбирают выключатель на клавиши, лицевую панель и корпус с рабочим механизмом.
- Зачищают контакты.
- С помощью тестера или индикаторной отвёртки определяют правильную ориентацию корпуса по положению ВКЛ – ВЫКЛ.
- Если имеются контактные винты, ослабляют их.
- Устанавливают фазный контакт проводов во входящее отверстие рабочего механизма и фиксируют его, в зависимости от конструкции выключателя, самозажимными клемами либо болтами.
- Устанавливают контакты исходящих (передающих) проводов в соответствующие контактные гнёзда рабочего механизма, фиксируют их болтами или клемами.
- Закрепляют корпус к стене или в подрозетник.
- Закрепляют лицевую панель.
- Устанавливают клавиши.
Схема подключения двухклавишного выключателя при этом выглядит так:
Схема подключения двухклавишного выключателя
Установка выключателей других типов не сильно отличается от монтажа клавишного выключателя. Главная задача — правильно определить, куда подсоединять фазный провод и качественно закрепить выключатель на месте.
Видео
Установка двухклавишного выключателя + схема
Устройство розетки
Принцип строения розеток с заземлением и без сравнительно одинаков. С одной небольшой разницей, во внутренних или накладных розетках с заземлением по бокам гнезда для вилки встроенные металлические контакты заземления.
Полное устройство розетки таково. На керамическом или трудно воспламеняемом пластиковом основании крепятся контакты для вилки с пружинами и клеммами, также на основу крепятся элементы заземления и зажимы крепления к подрозетнику (в накладных приборах таких зажимов нет). И всё это закрыто трудно воспламеняемым пластиковым корпусом. Накладные розетки полностью, а внутренние только та часть которая не находится в стене.
Установка розеток и выключателей в панельном доме
Преимущество работы штроборезом — ровная штроба, отсутствие пыли
Если приходится монтировать точки питания на бетонные стены в панельных домах, важно учитывать, что монолитные блоки содержат внутри арматуру. Поэтому при штроблении лучше пользоваться металлоискателем. Делать каналы в несущих конструкциях запрещено
Делать каналы в несущих конструкциях запрещено.
Чтобы прикрутить новую розетку на место старой, стыкующейся с точкой питания в соседней квартире через стену, специалисты рекомендуют действовать таким способом:
- Немного сдвинуть расположение новой, а место стыка с соседями запенить или заштукатурить. Их точка питания может остаться на своем старом месте.
- Протянуть еще одну точку питания по штробам от уже имеющейся.
- Отвести новый кабель от распределительной коробки для монтажа розеток.
- Подвести питание к новой точке питания от выключателя.
- Посадить стаканы на старое место на слой алебастра.
Таким же образом можно подключить свет в комнате, подвести проводку к выключателям.
Виды розеток и подрозетников и правила их монтажа
Наряду со стандартными силовыми розетками и выключателями, на рынке появились новинки и вариации этих предметов, значительно разнящиеся с предшественниками. Но основной принцип их работоспособности не изменился.
Розетки
Каждое устройство состоит из:
- контактов;
- основания (колодки);
- защитного корпуса.
Контакт — ключевой элемент, посредством которого передается ток от кабеля к контактам присоединяемого прибора.
В розетках делаются три провода: фазовый, нолевой и заземляющий. В старых их всего два — фаза и ноль.
Розеточная колодка — основание, на котором держатся контакты и защитный корпус. Когда розетка встраиваемая, на колодке имеются крепления для её установки в подрозетник.
Корпус — внешняя крышка с отверстиями для вилки.
Два типа устройств:
Процесс их подключения одинаков. Отличие только в способах креплении их на стене. Для устройств под закрытую проводку берут специальную коробку, куда вставляться сама розетка.
Подрозетники и их монтаж
Эти предметы разделяются на два типа:
- Первый — под штукатурку. Высверливается отверстие либо в бетоне, либо в кирпиче. В это монтажное отверстие устанавливается подрозетник на штукатурку, или на алебастр.
- Если есть какая-либо обшивка стены, то есть гипсокартон, либо МДФ панели, либо пластик и так далее используются подрезетники встраиваемые под ГКЛ. Диаметр высверливаемых отверстий 68 мм.
Также под определенную линейку электрической арматуры (розетки, выключатели) используются специальные подрезетники поставляемые непосредственно производителем арматуры. Например, фирма ANAM — специализированные подрезетники.
Наружная розетка
Применяется при открытом способе прокладки электропроводов. Особенно, когда в помещении используется отделка из дерева, безопаснее именно наружное устройство. Открытость проводов даёт возможность быстро найти возможные неполадки, и не допустить пожара. Сама розетка просто прикручивается к стене.
Если монтаж на дерево, то:
- обязательно использовать между устройством и материалом специальную прокладку из паронита;
- затем фиксация проводки к клеммам и наложение декоративной крышки на основание устройства.
Внутренняя розетка
Процесс монтажа немного другой. Для фиксации понадобиться специальная коробка, для установки в неё устройства. Она вставляется в отверстие в стене и крепится при помощи шурупов.
Когда стена из гипсокартона, то:
выбирают особые коробки с ушками.
Коробки могут быть металлические (старый вариант) и пластмассовые (современные стандарты). Их диаметр может отличаться. При выборе учитывайте этот момент, так как современные розетки чаще всего в продаже под пластмассу.
- Откручивают крышку от розетки и устанавливают в коробку.
- Крепят устройство винтами распорных лапок.
- Соединяют провода.
- Закрывается конструкция декоративной накладкой.
Затем включают электричество, и проверяют устройство.
Замена встроенной розетки
При надобности замены элемента, сначала демонтируется старая розетка.
Демонтаж
- Помним, все электрические виды работ нужно начинать с отключения электричества. Необходимо выкрутить пробки на щите, либо вырубить автомат. Затем, в целях дополнительной безопасности, надеваются специальные резиновые перчатки.
- Берётся отвёртка-индикатор для проверки отсутствия электричества в местах, где планируется работа. Если данным прибором не удалось обзавестись, есть возможность заменить его на любые электрические приборы. Больше всех подойдёт ночной светильник и чайник.
- Следует вместе с гнездом открутить верхнюю панель предыдущей розетки. После ослабления крепёжных лапок вытаскивается рабочая часть, и отрезаются провода.
- Если есть подрозетник, обязательно его прочистить. А при его отсутствии ставится новый и замазывается алебастром. После для удобства вытягиваются все провода. Так проще.
Монтаж
После выполнения всех демонтажных моментов, начинается установка новой розетки.
Первое действие. Провода, которые вынимались ранее, уменьшаются до необходимой длины. Она составляет от 15 до 20 см. Затем на полтора см очищаются от изоляции.
Второе действие. Провода следует соединить с устройством.
Третье. Подгибаются провода, подрозетник ставится в рабочее место и крепится лапками или винтами (зависит от модели).
Четвёртое действие. Ставится внешняя рама и прикручивается панель.
Пятое. После всех выполненных действий включается подача электричества, чтобы проверить роботу устройства.
Важно знать до начала работ
Условия безопасности
Все работы по установке розеток и выключателей, прокладки электро коммуникации важно делать только после полного отключения тока в сети. Отключите автомат или пробки
И не подключайте, пока монтажные работы не будет завершены.
Возьмите индикатор и убедитесь, что розетка или проводка, с которой собираетесь работать, обесточены. Профессионалы предлагают пользоваться сразу двумя индикаторами. Это позволит гарантированно избежать нежелательных последствий.
Моменты, которые стоит учитывать
- Следует наблюдать за состоянием изоляции проводов, и не использовать в работе повреждённые экземпляры.
- Строго запрещено перекусывать кусачками провода под напряжением.
- В местах, где ранее уже была проложена проводка нельзя заниматься долблением стен, их сверлением или резкой.
Любое касание отверткой с проводами ноля и фазы неизбежно провоцирует замыкание в сети.
Стандарты установки розеток:
- не ниже 20 см от пола;
- на каждые в 6–10 кв. м. комнат жилья делается одна розетка.
Правила монтажа розеток и выключателей
Чтобы устанавливаемая система служила долго важно верно выбрать подключаемые провода и кабели, и уложить их как надо
Для этого стоит принимать во внимание:
- Мощность всех будущих энергопотребляющих приборов в квартире или доме. Показатели всех устройств просто складываются вместе. Необходимо знать и какова предельная мощность выделенная сетью.
- Выбор типа провода или кабеля зависит от метода их укладки: открытого или внутреннего. Необходимо определиться, какая прокладка подходит конкретному месту электромонтажа.
- При прокладке проводки не стоит укладывать провода, переплетая пучками.
Где лучшее место установки розеток
Розетка на кухне устанавливается в удобных местах с соблюдением принятых стандартов и рекомендаций производителя по электровыводу для приборов.
Важно! Нежелательно использовать на кухне удлинители или тройники. Они увеличивают нагрузку на сеть, создают опасность короткого замыкания
Подключение холодильника и микроволновки
Стандартов по высоте размещения розеток для СВЧ-печи и холодильника не существует
Важно, чтобы хватило длины провода питания, было удобно включать и выключать приборы. Холодильник необходимо периодически размораживать, поэтому розетку для него лучше расположить сбоку для быстрого удобного доступа. Встроенный холодильник на кухне подключают к точке, оборудованной в расположенном рядом шкафу
Встроенный холодильник на кухне подключают к точке, оборудованной в расположенном рядом шкафу.
Если микроволновка установлена на рабочем столе или тумбе, ее подключают к блоку на фартуке. При размещении печи СВЧ на кронштейнах на уровне глаз розетку скрывают в ближайшем навесном шкафу или предусматривают дополнительное гнездо над каркасами кухонного гарнитура.
Микроволновку можно подключить к верхнему ярусу розеток
Место подключения плиты и духовки
Для электрической плиты оборудуется отдельная точка над плинтусом или в стоящем рядом шкафу. Там же устанавливают розетку для духовки и варочной панели. Если духовка встроена в колонну, розетку размещают ниже по центру примерно в 55-70 см от пола, чтобы включенная вилка не упиралась в заднюю стенку встраиваемого прибора.
Подключение варочной панели и духовки
Подключение вытяжки и кондиционера
Встроенные вытяжки подключаются к розетке, спрятанной внутри шкафа или в верхнем ярусе над каркасами мебели. Навесные модели могут подключаться напрямую через электровывод или к верхней линии. Главное, чтобы розетку не загораживал вентиляционный канал.
Обычно для кондиционера выделяется отдельный кабель, который подключают напрямую к устройству. Другой вариант – поставить рядом с ним отдельную розетку на 30 см ниже потолка на таком расстоянии, чтобы шнур прибора не натягивался.
Розетку для вытяжки нельзя загораживать коробом вентиляционного канала
Под мойкой
Измельчитель отходов подключается под раковиной. Розетка должна быть иметь крышку и встроенное устройство защитного отключения. Высота установки – не менее 20 см от пола, расстояние от мойки – 0,5 м. При соблюдении правил в случае течи вода из прорвавшейся трубы в розетку не попадет.
Розетка под мойкой должна быть защищена от влаги
Рабочая зона
В рабочей зоне ежедневно используется несколько приборов. Розетки на кухню устанавливаются с дополнительными (запасными) гнездами с учетом подключения техники, которую эксплуатируют нечасто. Расстояние между двойными или тройными блоками должно быть не менее 100 см.
В зоне рабочего стола удобно пользоваться закрытыми розетками. Они вставляются в столешницу или снизу в висящий над ней шкаф. Блоки бывают поворотные или выездные. Чтобы они открылись, достаточно легкого надавливания на крышку.
Розетка для стиральной и посудомоечной машин
Стиральная и посудомоечная машины обычно примыкают к мойке. Точки питания для них лучше делать с противоположной стороны от раковины над плинтусом или в стоящем рядом шкафчике, но не дальше 20 см от техники.
Подключение посудомоечной и стиральной машин производится с противоположной стороны от мойки
Розетка для телевизора и гаджетов
Розетку для ноутбука или планшета размещают около обеденного стола. Для телевизора место выбирается заранее. Кроме электрического кабеля, к нему подводится телевизионный. Наиболее удобным будет угловое расположение телевизора. Тогда провода с розеткой можно спрятать за экраном.
Правила подключения
До установки любых электрических приборов необходимо сначала выполнить подготовительные мероприятия. В случае монтажа розеток сначала выводят подключаемые провода, выполняют их зачистку и в случае надобности — облуживание (многожильные).
Технология подключения
При этом следует помнить, что максимальная длина контакта не должна превышать 20 см. В противном случае он не поместится в корпусе, а даже если это получится – постоянное механическое давление может привести к самопроизвольному демонтажу конструкции
Важно – перед началом работ нужно обесточить электросеть
Технология установки
Чаще всего установку розетки с заземлением выполняют скрытым способом. Это наиболее приемлемый вариант, так как при нем не видны токопроводящие провода – они скрыты за фальшстенками или в штробах.
Виды монтажных стаканов
После подготовки проводов для подключения следует установить монтажный стакан. Его форма и диаметр зависит от типа розетки.
Для наиболее распространенной конструкции на одно подключение габариты монтажного элемента составляют:
- Диаметр. Наружный 68 мм, внутренний – 64 мм. Габариты с боковыми монтажными элементами – 83 мм
- Размер отверстия для проводов – 24*20 мм.
- Глубина варьируется от 40 до 45 мм.
Установка стакана происходит на дюбеля (бетонная стена) или саморезы (деревянная поверхность). После этого можно приступать к монтажу розетки.
На первом этапе необходимо снять пластиковые накладки. Они держатся на зажимах, поэтому для демонтажа нужно будет приложить небольшое усилие. В большинстве случаев на задней части розетки монтажные распорные клинья зафиксированный резинкой. Ее тоже необходимо снять.
Разъемы для подключения заземляющего провода
Следующий этап – крепление заземляющего провода. Определить его можно по нескольким признакам. Если подключение электропроводки выполнялось по всем правилам – заземляющий контур будет подключен к жиле синего цвета.
Оптимальный способ – воспользоваться вольтметром. Напряжение между фазой и нулевым проводом будет, а между нулевым и заземляющим – нет.
После определения заземляющей линии можно соответствующую жилу соединить с розеткой. На ее корпусе должно быть обозначение. Если же его нет, то нужно визуально определить тот контакт, который идет к заземляющим пластинам на корпусе розетки.
Зафиксированная конструкция
По завершении подключения всех проводов металлическая часть фиксируется в монтажном стакане. Для этого предварительно ослабляют распорные клинья, а после того, как корпус принял нужное положение – с помощью винтов выполняют их разводку в стенки стакана. Для лучшей фиксации рекомендуется дополнительно установить саморезы или дюбеля. Для этого в конструкции есть специальные монтажные отверстия.
Накладная конструкция
Подключение накладной розетки (для открытой проводки) практически ничем не отличается от вышеописанного процесса. Разница заключается в отсутствии монтажного стакана. Для фиксации корпуса в конструкции есть монтажная площадка, которая крепится непосредственно к стене.
Во время установки розетки с заземлением необходимо соблюдать все меры безопасности. Электросеть дома (квартиры) должна быть отключена, у распределительного щитка рекомендуется поставить человека для контроля неумышленного включения сети другими лицами.
Принцип замены розеток
Обычно выходят из строя те розетки, которыми чаще всего пользуются.
Причин, требующих переделать розетку, может быть множество. Это:
- нарушение работоспособности точки подключения, например, при оплавлении корпуса устройства или выпадении гнезда из стены;
- с целью совершенствования электрического оборудования;
- при смене дизайна с банальной эстетической точки зрения.
В любом случае замена розетки должна осуществляться в строгом соответствии с правилами СНиПа.
Выполняя замену розетки собственными силами, вы сможете не только максимально оперативно решить проблему, но и при этом сэкономить статью расходов
Независимо от причины при выборе питающего приспособления важно учитывать ряд основных факторов:
- Соответствие параметров точки подключения. Эксплуатационные характеристики устанавливаемой розетки должны точно соответствовать требованиям, предъявляемым к конкретному помещению. Так, для «запитки» кухонь и ванных комнат нужно использовать устройства, имеющие повышенную степень защиты корпуса. О том как выбрать такую розетку читайте далее.
- Способ электропроводки. При установке розеток применяют как открытый, так и закрытый способ монтажа. Для воплощения каждого из этих вариантов на радиотехническом рынке в широком ассортименте представлены розетки встраиваемого и накладного исполнения.
- Эстетические качества. Большой выбор оборудования, выпускаемый в широкой цветовой палитре, позволяет органично вписать точки подключения в любое стилистическое решение интерьера.
При выборе и установке розетки следует ориентироваться на тип сети. Так в трехпроводной сети обычной конструкцией без заземляющего контакта не обойтись.
Но даже если в доме проложена двухпроводная сеть, электрики все же рекомендуют использовать розетки, оснащенные заземляющими клеммами. Главным аргументом такого решения выступает тот факт, что металлические вставки будут усиливать прочность не только точки подключения, но и самой вилки, продлив тем самым срок службы изделия.
Самостоятельный монтаж
При наличии определенного желания, после детального изучения видеоматериалов в сети, а также действующих норм и правил вполне получится выполнить установку розеток своими руками. Работы рекомендуется выполнять с учетом следующего алгоритма действий:
- Составляется подробная схема.
- Указанные в проекте точки и линии переносятся на стены помещения.
- Бурятся отверстия под установку электромонтажных коробочек и делаются канавки для прокладки проводов (может потребоваться болгарка, перфоратор, фреза).
- Посредством гипса и пластикового крепежа производится фиксация подрозетников и кабелей к стене.
- Производится проверка проложенной линии и подключение коммуникаций к квартирному щиту.
Указанная технология является стандартной и может изменяться, в зависимости от различных факторов.
Штробы обычно заделываются штукатурной смесью и выполняются строго по вертикали для того, чтобы, например, при размещении шкафчиков можно было спрогнозировать их местонахождение. Длина выступающего конца кабеля должна быть не менее 10 см, что необходимо для нормального подключения фурнитуры. Установить розетку проще простого. Главное, придерживаться полярности и помнить про заземление.
Планируя размещение блока розеток, не стоит забывать о выборе правильного межосевого расстояния между соседними монтажными коробочками. Оно должно быть строго 71 см, поскольку, в противном случае, установить фурнитуру со стандартной общей рамкой не получится. В идеале, на каждую линию (группу линий) рекомендуется устанавливать устройство защитного отключения, что убережет вас и ваших домочадцев от поражения электрическим током в случае возникновения внештатных ситуаций.
При этом обесточивается вся техника, за исключением холодильника (возможно, также роутера, дежурного света и прочих потребителей, подсоединенных к отдельной, не отключаемой линии).
Скрытый вариант
Наиболее подходящий способ монтажа для жилых помещений. Для данного способа требуются штробы и готовые для установки розеток – подрозетники.
Для начала берётся электрическая розетка и от неё откручивается декоративная накладка, чтобы в руках была лишь колодка. Оголённые на 1 см провода крепятся к сердцевине путём затягивания шурупов. Каждый провод должен зайти в своё гнездо. Фаза к фазе, ноль к нолю. После этого нужно вставить розетку в подрозетник, выровнять по уровню и затянуть на шурупы. После этого прикручивается декоративная панель.
Есть два варианта крепления колодки в подрозетнике.
- С помощью специальных лапок. На колодке есть да винта с разных краёв. Когда колодка внутри эти винты затягиваются и подтягивают лапы, которые распирают колодку внутри и крепко фиксируют.
- При помощи шурупов. С краю подрозетника имеются выемки для вкручивания шурупов. Когда колодка вставлена в подрозетник, то шурупы просто прикручивают её к коробке.
