Подключение кондиционера. особенности и требования

Оглавление

Подбор комплектующих

Кабели

Первый вопрос, который вы должны задать себе перед монтажом линии — какой провод использовать? Обратите внимание на следующие параметры:

В современных новостройках заземление есть по умолчанию. Поэтому для прокладки основной и вспомогательной линии обычно используют трехжильный провод. И, к тому же, чаще всего приходится подключать трехфазный кондиционер;

В справочной литературе по электротехнике есть вся необходимая информация о подборе сечения кабелей в зависимости от мощности устройства. В среднем, для аппаратов мощностью до 3 кВт применяют провода 2 мм2, до 5 кВт — 2.5 мм2, от 7 кВт — 4 мм2. Это лишь общие указания, обязательно ориентируйтесь на справочную литературу при подборе сечения;

Кабель должен выдерживать те условия, для которых он был куплен. Мы рекомендуем использовать провода типа ВВГ. У них есть различные модификации, в том числе негорючая и плоская. Кабели ВВГ долговечны и стоят приемлемо.

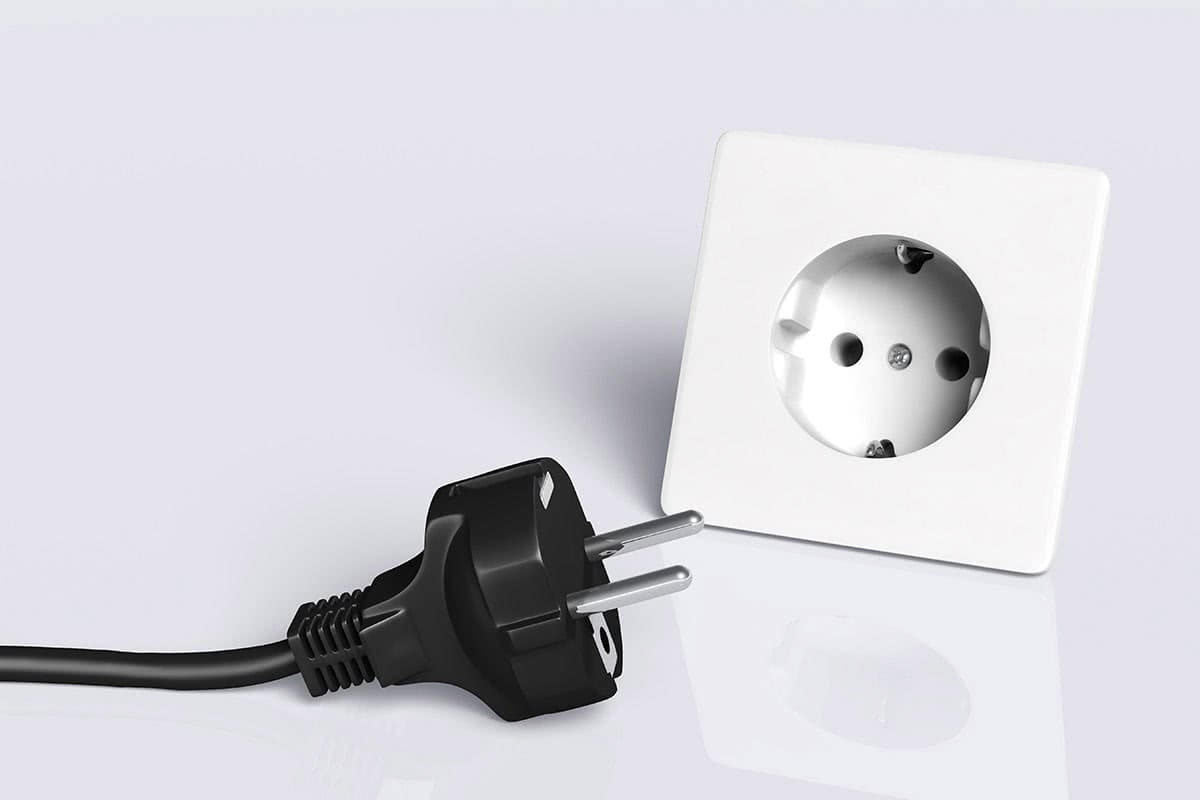

Розетка

Розетка, в которую будет подключаться вилка кондиционера, должна соответствовать ряду требований:

Заземление ОБЯЗАТЕЛЬНО. Либо можно использовать реле;

Должна подключаться к электросети ТОЛЬКО медными проводами. Провода из алюминия не подходят. Если розетка подключена с помощью алюминиевых проводов, их нужно заменить на медные;

Подключение к щитку должно осуществляться через автомат.

Большинство современных розеток (т.н. «евророзетки») соответствуют необходимым требованиям. Главное — правильно их подключить. Вы должны понимать, что по закону кондиционер должен подключать специалист с допуском. Иначе гарантия не будет распространяться на розетку. Поэтому, если вы не уверены в своих силах, лучше доверьте монтаж специалисту.

Когда кондиционер нельзя подключить к розетке?

Климатическое оборудование может быть подключено к бытовой сети и в квартире, и в загородном доме, но для этого должны быть соблюдены определенные условия. В противном случае существует риск возникновения аварийной ситуации.

Так, запрещено подключать кондиционеры к розетке, если:

  • нет хорошего заземления;
  • электропроводка находится в плохом состоянии (к примеру, в помещении есть только алюминиевая проводка старого образца, которая не сможет выдержать нагрузку от кондиционера);
  • нет устройств, выравнивающих перепады напряжения (это особенно опасно в домах с деревянными перекрытиями);
  • кабель имеет недостаточное сечение для подключения и т.д.

Климатическое оборудование требует исправной электропроводки. Оно чувствительно к перепадам напряжение и может прийти в негодность в случае каких-либо проблем на линии электросетей.


Перед установкой и подключением бытового кондиционера к сети нужно проверить работу электрической розетки с помощью специального тестера

Проверить работоспособность розетки можно в домашних условиях. Для этого нужно только купить тестер и ознакомиться с его инструкцией.

Где располагать розетку для кондиционера

Где располагать розетку для кондиционера? Нет строго регламентированного стандарта, который регулирует её расположение и число точек подключения к электрической сети в конкретном помещении. Выбор определённого решения осуществляется с учётом следующих факторов:

  • особенностей дизайна комнаты;
  • где располагаются мебель и бытовая техника;
  • толщины сечения электрической проводки;
  • мощности используемых кондиционеров.

Расстояние от точки вывода электрической сети до потолка в общем случае не превышает 30 см. Высота розетки для кондиционера зависит от места установки внутреннего блока системы кондиционирования. Обычно она крепится недалеко от потолочной поверхности. Следовательно, и розетка размещается рядом с ним. В противном случае сетевой шнур будет болтаться, негативно влияя на интерьер помещения.

При установке розеток необходимо соблюдать следующие рекомендации:

расстояние между потолочным покрытием и ближайшим краем розетки не должно быть меньше 15 см;
расстояние от потолка до точки подключения составляет 30 см;
при размещении внутреннего блока кондиционера в углу комнаты, он не устанавливается вплотную к соседней стене. Между ними должно оставаться пространство – 20-25 см;
при расположении электрической розетки внизу стенового покрытия, расстояние между поверхностью пола и нижней кромкой розетки составляет 10 см

Если её разместить ниже, проводя влажную уборку, можно по неосторожности налить в разъём воды и повредить его;
точка подключения должна располагаться так, чтобы её не загораживали мебель и бытовая техника;
если планируется использовать уже имеющуюся розетку, следует проверить сечение сетевого кабеля. Он рассчитывается под определённую мощность устройства.

Варианты подключения сплит-системы

Подсоединение розетки, предназначенной для сплит-системы, в общую сеть может происходить несколькими способами.

  1. Первый способ подключения осуществляется через распределитель помещения, в котором будет располагаться кондиционер. В этом случае использовать гнездо и вилку прибора не понадобится. Метод подключения осуществим, если общая проводка определенной квартиры сможет выдержать мощность всех приборов, которые будут подключаться к ней единовременно. Убедитесь, что все контакты надежно соединены, не отходят и хорошо защищены. Для подключения кабеля можно использовать клеммники. Напрямую кондиционер к электросети подключают очень редко. Обычно используют вилку со шнуром.
  2. Скрытый способ подсоединения применяется при монтаже сплит-системы в момент капитального ремонта. В таких случаях при помощи перфоратора в стене со стороны, менее заметной относительно устройства, бьют штробы, в которые прячут проводку. Этот кабель подключают к розетке кондиционера. Метод является оптимальным исходя из его эстетики и безопасности. Для подключения к сети используют скрытую установку.
  3. Открытый способ применяется в тот момент, когда кондиционер ставят по завершении ремонтных работ. Одним краем проводку подсоединяют к распределителю, другим — к розетке. Кабель ведут вдоль стены. Чтобы он не слишком портил вид, можно воспользоваться декоративным кабелем-каналом. Гнезда обычно используют накладного типа.
  4. Многие задумываются над тем, нужна ли розетка для кондиционера, если в помещении их и так достаточно. Если вы хотите подключиться к розетке, питающей маломощную технику и расположенной далеко от кондиционера, проблему можно решить при помощи шлейфа. Потребуется поставить гнездо там, где будет удобно подключать кондиционер, и протянуть от нее шлейф к основной точке электропитания. Подобный вариант осуществим при условии, что основной узел питается от сети, выдерживающей высокую номинальную нагрузку, иначе повышается риск перегрузки и сгорания проводки.

Общие правила при выборе места для розетки

При выборе места для монтажа индивидуальной розетки нужно учитывать мощность климатического оборудования, расположение остальных технических устройств в помещении, толщину сечения электрической проводки и специфику планировки комнаты.

Техника и мебель не должны стать препятствием для подключения бытового кондиционера к розетке. Также перед розеткой не стоит ставить растений и цветов, ведь их приходится часто поливать, а потому существует риск случайного разлива воды и попадания ее в разъем.

Монтировать розетку рядом с газопроводами запрещено. В идеале расстояние между газовыми трубами и местом вывода электросети должно быть не менее полуметра.

Помимо этих параметров нужно учитывать и другие факторы:

  • суммарную нагрузку на выбранную линию электросети с учетом всех подключенных электрических приборов;
  • возможность изменения схемы прокладки кабелей;
  • наличие в доме автомата от перегрузки и т.д.

Шнур кондиционера чаще всего имеет длину до метра, поэтому розетку нужно установить максимально близко к аппарату (в идеале она должна располагаться на уровне монтажа корпуса устройства). Ведь в противном случае придется тянуть удлинители через всю комнату, что может негативно сказаться на интерьере.

Помимо этого удлинители и адаптеры – это лишние соединения и дополнительные контакты, поэтому производители климатического оборудования рекомендуют избегать подобного многоступенчатого соединения.

Из-за этого расстояние от потолка до вывода электрической сети обычно не превышает 30 см, поскольку сам кондиционер закрепляется высоко под потолком. При этом расстояние между розеткой и потолком не должно быть меньше 15 см.

Но в любом правиле есть исключения. К примеру, если в комнате установлен очень широкий багет (потолочный плинтус), то розетку придется опускать ниже от потолка.

Если розетку не получается оборудовать под потолком, и ее монтируют в нижней части стены, то устанавливать ее слишком низко тоже не стоит. От того, на какой высоте от пола расположена розетка для кондиционера, зависит удобство эксплуатации помещения.

Эксперты советуют делать ее на высоте 10-15 см, ведь тогда при мытье пола вода не будет попадать в разъем. Но в большинстве случаев розетки в квартире расположены намного выше.

По европейскому стандарту они устанавливаются на высоте в 30 см от пола, а по российскому стандарту (он остался еще с советских времен) – в 90 см. Расстояние между розеткой и откосом окна должно составлять не менее 10 см, а между розеткой и ближайшей стеной должно быть хотя бы 20 см.

Все заземленные металлические элементы (батареи, трубы теплоснабжения, водопроводные трубы и т.д.) должны располагаться от места вывода электросети на расстоянии не менее 50 см. Также от труб отопления электрический провод дополнительно защищают изоляцией.

Промышленные модели с большой мощностью коммутируются к распределительному щиту напрямую. Для этого в помещении прокладывается дополнительный кабель. Также напрямую к электрощиту подключают наружный блок сплит-систем. Шнур внутреннего блока может быть подключен к обычной розетке внутри помещения.

Наличие отдельной линии и отдельного автомата при подключении климатического оборудования имеет ряд преимуществ:

  1. В случае поломки кондиционера и короткого замыкания на линии остальные электроприборы будут работать в стандартном режиме.
  2. Если есть отдельная линия, можно установить кондиционер любой мощности, не высчитывая общую нагрузку на проводку.
  3. Наличие отдельной линии дает возможность установить дополнительную дифзащиту и СУП. Это актуально в том случае, наружный блок кондиционера доступен для прикосновения.

Вне зависимости от места установки кондиционерной розетки, она должна иметь заземление или дифференцированное реле. Заземление – это искусственно созданный контакт между электрическим устройством и землей, за счет которого снижается напряжение электроустановки.

Отсутствие заземления может привести к возникновению потенциала на корпусе и на всех металлических частях кондиционера в половину фазного напряжения из-за наличия фильтра по питанию. Производители любого климатического оборудования указывают в паспорте наличие обязательного заземления, поэтому им не стоит пренебрегать.

Также все тянущиеся от розетки электрические провода должны соответствовать нагрузке. Лучше всего выбрать надежные медные трехжильные провода белого, синего и желто-зеленого цвета (фаза, ноль и заземление), поскольку алюминиевые имеют меньший показатель электропроводности. Если розетка имеет алюминиевые провода, их лучше заменить на медные.

Лучше всего брать провода с сечением около 2,5 мм 2 . Если сечение проводов слишком маленькое, они не выдержат нагрузки.

Нужен ли автоматический выключатель или УЗО

Защита электрических коммуникаций в зданиях от коротких замыканий и перегрузок осуществляется автоматическими выключателями. Безопасность для здоровья и жизни человека от возможной утечки тока осуществляет устройство защитного отключения (УЗО). Этот низковольтный аппарат не защищен от сверхтоков, поэтому его устанавливают совместно с автоматом. Также существуют дифференциальные автоматические выключатели, в состав которых входит УЗО и автомат.

Что рациональнее установить: дифавтомат или УЗО с автоматом? Итак, дифференциальный выключатель займет два модуль-места на щитке (более дорогие – одно), а УЗО и автомат – три. Для экономии места на распределительном щитке, безусловно, предпочтение отдается автоматическому выключателю.

Что касается электромонтажных работ, то дифавтомат установить несколько проще, чем увязать пару УЗО плюс автомат.

Неполадки в электрических сетях удобнее диагностировать при наличии УЗО. В этом случае каждое из устройств срабатывает независимо друг от друга. Дифференциальный выключатель не сможет выявить конкретную причину сбоя, так как показывает диагноз без срабатывания модулей. Здесь приходится анализировать каждый диагноз по отдельности.

Если говорить о ремонте, то в паре УЗО и автоматический выключатель производят замену одного вышедшего из строя элементов. Это гораздо экономнее, нежели менять дифавтомат полностью.

Установить УЗО с автоматом будет дешевле на 1000 руб., чем дифференциальный автоматический выключатель. Однако специалисты советуют при прокладке одной линии выбирать второй вариант, который наряду с надежностью экономит место на щитке. Розетка под бытовой кондиционер средней мощности также устанавливается с автоматом.

При подключении нескольких кондиционеров или других бытовых приборов – преимущество на стороне УЗО, которое обслуживает одновременно по 2-3 линии.

Подсоединение сплит-системы к сети необходимо проводить внимательно и безошибочно. Если нет уверенности в знаниях электротехники и достаточного опыта, то следует обратиться к помощи профессионалов.

Источник

Расчет сетевой нагрузки

При покупке кондиционера важно учесть мощность, сопоставить ее с мощностью сети комнаты. Нагрузка на сеть не должна превышать допустимую — это позволит надежно, долго эксплуатировать прибор

Следует заглянуть в технический паспорт кондиционера — там всегда указывается максимальная мощность в период работы.

Обычно показатель не превышает 0,8–1,8 кВт, при этом он может снижаться, если площадь, которую требуется охладить, небольшая. Такая мощность соответствует силе тока 3–10 А, при этом нагрузку на розетку нужно рассчитывать в пределах 16 А. Лишь самые дорогие мощные устройства предполагают более высокую нагрузку на сеть — обычно они приобретаются не домой, а для промышленных предприятий, офисов.

Прочие важные сведения о подключении кондиционера:

  1. Не забывать о заземлении — оно обязательно должно быть предусмотрено в квартире;
  2. Желательно использовать отдельную линию для прибора, если это невозможно, при расчете нагрузки учитывать параметры энергопотребления прочей бытовой техники;
  3. Если общая мощность приборов выше возможностей сети, никогда не включать их вместе — это может вызвать перегрузку.

Какой кабель нужен для подключения сплит-системы

Провод для кондиционера должен быть из электротехнической меди и трехжильным (фаза, ноль, защита). Для маломощных сплит-систем менее 3 кВт достаточно сечения 1,5 мм 2 , при мощности 3-5 кВт необходимо сечение 2,5 мм 2 . Устройства кондиционирования до 8 кВт подключаются кабелем 4-миллиметрового сечения.

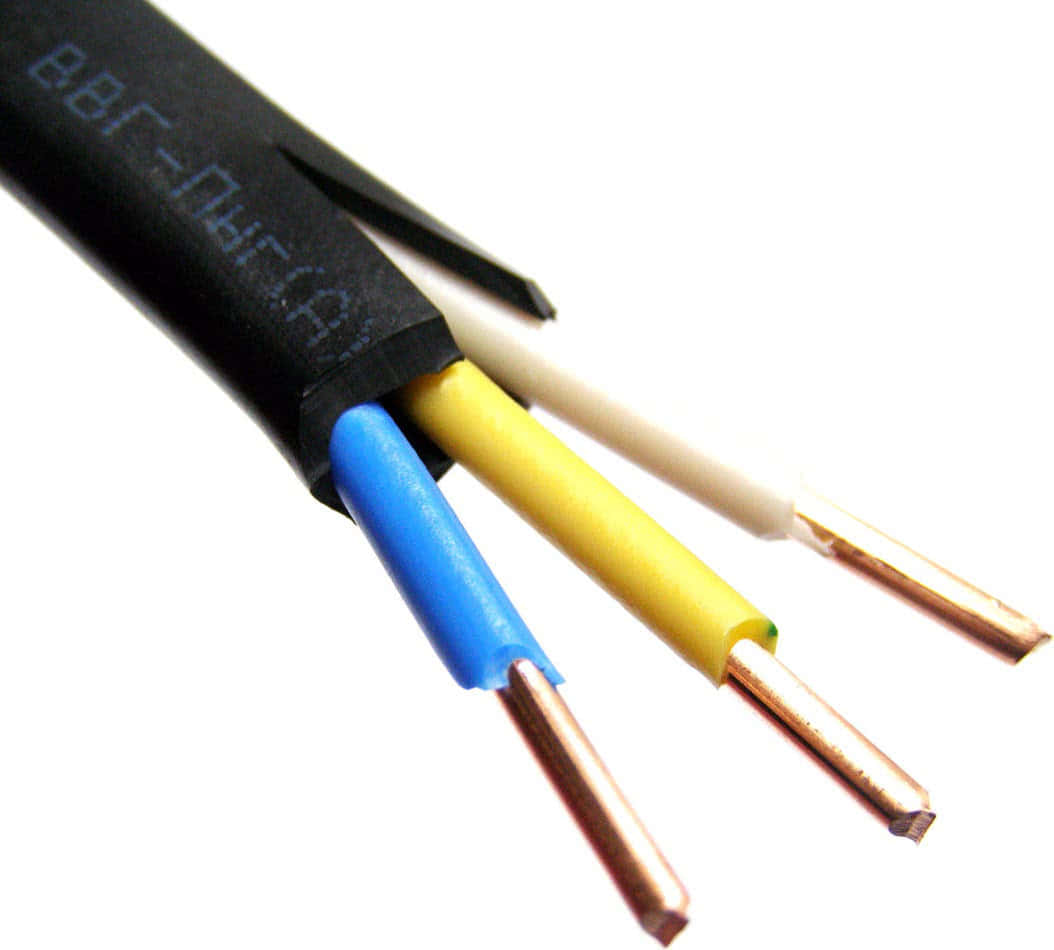

Широко распространен надежный силовой кабель марки ВВГ, имеющий стандартную ПВХ-изоляцию. Его срок эксплуатации достигает 30-ти лет. Маркировка читается по специальным условным обозначениям. Первые две буквы «В» расшифровываются как изоляция внешняя и внутренняя из поливинилхлорида. «Г» имеет обозначение отсутствия брони.

Кабель ВВГ под кондиционер нужно укладывать таким способом, чтобы обеспечивалась не только безопасность, но и эстетичность. Для коммуникаций, скрытых в стене, удобен плоский кабель ВВГ-П. В стены, покрытые гипсокартоном, провод укладывают в гофротрубе. При этом лучше использовать ВВГ нг, обеспечивающий стойкую негорючесть оболочки.

На какой высоте делать розетку для кондиционера

Нельзя разместить в квартире разъем электрических цепей только по собственному усмотрению. И хотя нет четких правил выбора места, нужно следовать нормам ПУЭ 7.1.48 — 1.50, ГОСТ Р 50571.11-96 и СП 31-110-2003. В них нет точных предписаний, где сделать розетку. Но есть критерии расположения относительно конструктивных элементов квартиры, других компонентов обустройства комнаты.

Рекомендации по выбору места:

  • от потолочного перекрытия – от 15 см;
  • от поверхности пола – от 90 см;
  • расстояние от откоса окна – 10 см;
  • удаление от газопроводов – 0,5 м.

В перечне правил есть неточности. Так, минимальное расстояние от потолочного перекрытия составляет 15 см. Но по ПУЭ оно не должно превышать 30 см. В этом случае рекомендуется расстояние от потолка отсчитывать от 30 см и более.

Для мобильного кондиционера можно использовать стандартные точки подключения в квартире. Их высота расположения относительно пола – 30 или 90 см. Первый стандарт используется в Европе, второй остался от советских нормативных документов

Важно учитывать максимальную нагрузку

Рекомендуем полезную статью о том, какой кондиционер лучше выбрать — инверторный или обычный, а также пошаговый процесс чистки домашнего кондиционера

Подключение кондиционера к электросети

Чтобы закончить с внутренним блоком переходим к подключению проводов питания.

Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.

Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:

L- фаза

N – ноль

значок заземления

Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.

При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.

В щитке устанавливается автомат на 16А.

При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.

Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.

В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.

Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.

Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.

Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.

Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.

Подписка на рассылку

Прежде чем сделать выбор, какой именно кондиционер вам нужен, необходимо четко представить, насколько велико помещение, в котором он будет установлен, какой величины в нем может быть температура, сколько человек обычно находится, имеется ли оборудование, нагревающееся при работе. Весьма непростым вопросом является также монтаж кондиционера и необходимые для этого расходные материалы.

Правила установки кондиционера

Для бытовых помещений наиболее часто применяются седьмой и девятый типоразмеры кондиционеров. Необходимыми материалами для их установки являются:

  • медные трубы;
  • термоизолятор;
  • кабель для кондиционера;
  • крепеж.

Не нужно экономить на расходных материалах. Дешевые трубки могут иметь микротрещины, через которые произойдет быстрое вытекание фреона; некачественный термоизолятор приведет к повышению теплопередачи и, соответственно, снижению мощности сплит-системы; о некачественном крепеже и говорить не приходится. Но самый ответственным моментом при подготовке кондиционера к установке является выбор и прокладка кабеля, который соединяет микропроцессорный блок с датчиками и обеспечивает подводку питания. Кабель нужно выбирать с учетом всех требований надежности и электробезопасности.

Выбор и прокладка кабеля

Главная характеристика, определяющая выбор электротехнического оборудования при установке кондиционера, — это мощность, которая определяет выбор защитного автомата и силового кабеля. Тип автоматического выключателя — это величина мощности кондиционера, указанная в его техническом паспорте, деленная на 0,22 кВ и округленная до большего значения (например, для кондиционера мощностью 1 кВт нужен автомат на 6А). Для выбора типа силового кабеля нужно определить величину длительно допустимого тока, которая равна мощности кондиционера, деленной на напряжение в сети (220 В), с запасом в 20–30 %.

Сила тока определяет, какое сечение должен иметь кабель для кондиционера. Если мощность кондиционера менее 3 кВт, то достаточным будет применить для подключения кабеля с сечением жил 1,5 мм2, для кондиционера мощностью от 3 до 5 кВт — 2,5 мм2, а для больших сплит-систем мощностью до 8 кВт необходим кабель с сечением жил не менее 4 мм2. Кроме того, при выборе кабеля нужно помнить о защитном заземлении кондиционера, поэтому необходимо выбирать трехжильный кабель (1-я жила — фаза, 2-я — ноль, 3-я — защитное заземление).

Наиболее надежными и долговечными в работе являются кабели марки ВВГ (рис. 2). В соответствии с рассчитанной силой тока для монтажа кондиционера используют кабели ВВГ 3х1,5, ВВГ 3х2,5 или ВВГ 3х4.

Данный кабель для кондиционера соответствует ГОСТу Р 53769-2010, рассчитан на напряжение до 1 кВт, не распространяет горения. Срок службы — не менее тридцати лет.

Способ прокладки кабеля должен обеспечивать не только безопасность, но и привлекательный вид и комфорт в помещении, в котором будет установлен кондиционер. Наиболее эстетично выглядят коммуникации, скрытые в стене, для которых лучше всего подходит плоский кабель ВВГ-П (рис. 3), при этом нужно учитывать, что штробление стен лучше всего совмещать с ремонтом помещения, к тому же для некоторых типов стен такой процесс может быть трудоемким, а для несущих панельных стен — недопустимым.

Хорошим решением будет прокладка кабеля в декоративном пластиковом коробе или кабельном канале. В случае обшивки стен гипсокартоном можно разместить все коммуникации в гофротрубе. Для обеспечения пожарной безопасности при таком размещении лучше выбрать кабель ВВГнг.

Рекомендации по подготовке к монтажу

Перед проведением монтажных работ нужно согласовать их с владельцем помещения, обеспечить доступ к месту монтажа (при необходимости — и на крышу здания), убедиться, что электропитание подведено и все подводки исправны.

Источник

Обеспечение питания для кондиционера | Daikin

Одним из вопросов, которые должны беспокоить владельцев квартир перед установкой кондиционера, является обеспечение питания для кондиционера и выбор автомата.

Конечно, для монтажников наиболее простым вариантом является просто воткнуть шнур в ближайшую розетку показать, что кондиционер работает и получить подписанный акт о проведении работ.

Но не следует забывать, что правильное подключение кондиционера является одним из аспектов безопасности в вашей квартире. Наиболее правильным является проводить монтаж коммуникаций для кондиционера на этапе ремонта.

Подключение во время ремонта и сечение провода

Этап монтажа кондиционера во время ремонта разделен на два этапа. На первом этапе монтажники вешают наружный блок и подключают к нему фреоноведущие и дренажные магистрали, а также провод питания и управления наружным блоком.

Эти магистрали выводятся в штробе к месту, где будет висеть внутренний блок. После проведения всех ремонтных и отделочных работ вешается внутренний блок и заправляется фреоном система.

От владельца потребуется подвести питание для кондиционера. Для того чтобы правильно выбрать провод для кондиционера вам необходимо посмотреть какую максимальную мощность потребляет кондиционер и в соответствии с этим и выбирать кабель.

Таблица соотношения мощности и сечения провода

Большинство бытовых кондиционеров вписываются в диапазон потребления электроэнергии 3,5 кВт, это значит, что нам прекрасно подходит провод для кондиционера сечением в 1,5 мм.

Вариант для дома относится к закрытому типу проводки, тип питания 220В.

Преобразовать мощность в ток довольно просто I= (Р/U)*1000, P — в киловаттах, U — у для бытовой серии 220В.

Тип провода

Обратите внимание, что наилучшим проводом для использования в стационарной проводке является ВВГ. Недобросовестные мастера зачастую производят монтаж с использованием ПВС и ШВВП, поскольку они более гибкие и удобные для монтажа. Данные провода предназначены для удлинителей и не рассчитаны производителем для стационарной проводки, срок их эксплуатации согласно данным заводского паспорта составляет 5 лет

Срок службы ВВГ составляет 30 лет, разницы в цене между этими типами проводов практически нет. Для обеспечения питания кондиционера вам потребуется трехжильный провод. Обратите внимание на то, что если вы ведете провод не напрямую, а подсоединяете его к коммуникационной коробке, то если у вас в квартире медная проводка наиболее качественным вариантом станет пайка, соединение медных проводов с алюминиевыми допускается только через винтовое соединение

Данные провода предназначены для удлинителей и не рассчитаны производителем для стационарной проводки, срок их эксплуатации согласно данным заводского паспорта составляет 5 лет. Срок службы ВВГ составляет 30 лет, разницы в цене между этими типами проводов практически нет. Для обеспечения питания кондиционера вам потребуется трехжильный провод

Обратите внимание на то, что если вы ведете провод не напрямую, а подсоединяете его к коммуникационной коробке, то если у вас в квартире медная проводка наиболее качественным вариантом станет пайка, соединение медных проводов с алюминиевыми допускается только через винтовое соединение

Розетка для кондиционера

Принято устанавливать розетку так чтобы она не бросалась в глаза. Также есть вариант подключения кондиционера напрямую к питающему проводу, данный вариант наиболее эстетически привлекателен, поскольку ни будет, ни розетки, ни висящего провода. Если потребляемая мощность кондиционера превышает 3,5 кВт, то подключение только прямое или необходимо использовать розетку, для кондиционера рассчитанную на большую мощность, обычная бытовая розетка не подходит.

Выбор защиты

Второй конец нашей линии мы естественно подключаем в автоматический выключатель, обратите внимание на важный нюанс — выбирать номинал автомата для кондиционера следует ниже, чем пропускная способность провода, но выше чем максимальная мощность, которую потребляет кондиционер. Для большинства бытовых моделей подойдет автомат номиналом 10 ампер. Для кондиционеров следует использовать автоматические выключатели с характеристикой С

Для кондиционеров следует использовать автоматические выключатели с характеристикой С.

Совсем не лишним будет защитить кондиционер и другие бытовые приборы в доме при помощи реле напряжения, которое будет отключать напряжение при отклонении от значений заданных в реле тем самым, не давая сгореть вашей бытовой технике.

Подключение трубок фреономагистрали

Переходим к этапу подключения коммуникаций.

Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.

Если богаты динамометрическим ключом, то лучше применить его.

Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:

Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.

Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.

Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.

Ошибка №8Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.

В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.

Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.

Ошибка №9Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.

Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.

Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.

Далее пропускаете магистраль через сквозное отверстие наружу.

Жара в зените! Выбираем кабель для кондиционера

Прежде чем сделать выбор, какой именно кондиционер вам нужен, необходимо четко представить, насколько велико помещение, в котором он будет установлен, какой величины в нем может быть температура, сколько человек обычно находится, имеется ли оборудование, нагревающееся при работе. Весьма непростым вопросом является также монтаж кондиционера и необходимые для этого расходные материалы.

ВАЖНО! Электромонтажные работы следует проводить только с полным соблюдением требований техники безопасности

Правила установки кондиционера

Для бытовых помещений наиболее часто применяются седьмой и девятый типоразмеры кондиционеров. Необходимыми материалами для их установки являются:

  • медные трубы;
  • термоизолятор;
  • кабель для кондиционера;
  • крепеж.

Не нужно экономить на расходных материалах. Дешевые трубки могут иметь микротрещины, через которые произойдет быстрое вытекание фреона; некачественный термоизолятор приведет к повышению теплопередачи и, соответственно, снижению мощности сплит-системы; о некачественном крепеже и говорить не приходится. Но самый ответственным моментом при подготовке кондиционера к установке является выбор и прокладка кабеля, который соединяет микропроцессорный блок с датчиками и обеспечивает подводку питания. Кабель нужно выбирать с учетом всех требований надежности и электробезопасности.

Выбор и прокладка кабеля

Главная характеристика, определяющая выбор электротехнического оборудования при установке кондиционера, — это мощность , которая определяет выбор защитного автомата и силового кабеля. Номинал автоматического выключателя (АВ) выбирается исходя из расчетной мощности (указывается в тех.паспорте или на шильдике устройства) мощности. Мощность необходимо разделить на напряжение сети (0,22 кВ) и полученное значение округлить до большего значения, например, для кондиционера мощностью 1 кВт необходимо использовать АВ на 6А. Тип АВ выбирается исходя из значения кратности пускового тока, который так же может указываться в тех.паспорте или на шильдике устройства, и составляет чаще всего от 3 до 5 значений номинального тока. Поэтому для кондиционера рекомендуется использовать АВ тип С. Для выбора типа силового кабеля нужно определить величину длительно допустимого тока, которая равна мощности кондиционера, деленной на напряжение в сети (220 В), с запасом в 20–30 %.

Сила тока определяет, какое сечение должен иметь кабель для кондиционера . Если мощность кондиционера менее 3 кВт, то достаточным будет применить для подключения кабеля с сечением жил 1,5 мм2, для кондиционера мощностью от 3 до 5 кВт — 2,5 мм2, а для больших сплит-систем мощностью до 8 кВт необходим кабель с сечением жил не менее 4 мм2. Кроме того, при выборе кабеля нужно помнить о защитном заземлении кондиционера, поэтому необходимо выбирать трехжильный кабель (1-я жила — фаза, 2-я — ноль, 3-я — защитное заземление).

Наиболее надежными и долговечными в работе являются кабели марки ВВГ. В соответствии с рассчитанной силой тока для монтажа кондиционера используют кабели ВВГ 3х1,5, ВВГ 3х2,5 или ВВГ 3х4.

Данный кабель для кондиционера не распространяет горения при одиночной прокладке и соответствует требованиям указанным в ТУ 16-705.499-2010 (ГОСТ 31996-2012). Срок службы — не менее тридцати лет.

Способ прокладки кабеля должен обеспечивать не только безопасность, но и привлекательный вид и комфорт в помещении, в котором будет установлен кондиционер. Наиболее эстетично выглядят коммуникации, скрытые в стене, для которых лучше всего подходит плоский кабель ВВГ-П , при этом нужно учитывать, что штробление стен лучше всего совмещать с ремонтом помещения, к тому же для некоторых типов стен такой процесс может быть трудоемким, а для несущих панельных стен — недопустимым.

Хорошим решением будет прокладка кабеля в декоративном пластиковом коробе или кабельном канале. В случае обшивки стен гипсокартоном можно разместить все коммуникации в гофротрубе. Для обеспечения пожарной безопасности при таком размещении лучше выбрать кабель ВВГнг.

Источник

Как правильно подключить кондиционер

Как подключить кондиционер

  1. Как подключить кондиционер или как соединить блоки сплит-системы между собой;
  2. Как подключить кондиционер к электросети.

Нужно знать, что существует «межблочное» соединение проводов и подключение «питания» устройства. В данной статье мы разберем оба эти вопроса.

Ответ на первый вопрос:

Помимо того, что блоки нужно правильно расположить и закрепить, необходимо еще и правильно соединить их между собой. В общих чертах чтобы сплит-система работала нужно:

  1. Вывести дренаж куда требуется (чаще всего на улицу, очень редко в канализацию). У внутреннего блока есть дренажный вывод, который нужно «нарастить» и вывести наружу вместе с основными коммуникациями;
  2. Подключить питание к нужному блоку (это будет ответом на второй вопрос);
  3. Соединить два блока коммуникациями. Ниже рассмотрим это подробнее.

Какие коммуникации имеются ввиду, и что конкретно нужно соединить:

  • тонкая медная трубка (в термофлексе);
  • толстая медная трубка (в термофлексе);
  • межблочный кабель. Чаще всего это пятижильный кабель. Суть его подключения заключается в том, чтобы к внешнему блоку провода подключились к тем же клеммам, что и к внутреннему блоку. Обычно в инструкции к кондиционеру есть подробное описание. На рисунке ниже представлено подключение проводов одного кондиционера;

редко в комплекте с кондиционером идет дополнительный межблочный (двухжильный) провод. Его соответственно тоже нужно будет подсоединить.

Ответ на второй вопрос:

Выбирая сечение

Определяясь с тем, как выбрать нужную толщину жил кабелей, необходимо предполагать, что имеющаяся в наличии техника со временем обязательно сменится, поэтому при покупке проводов для внутренней проводки нужно учесть запас мощности. То есть к рассчитанному значению предполагаемой нагрузки необходимо прибавить еще примерно третью часть от значения.

Проще всего в такой ситуации сыграть на опережение и заложить в квартире электрические кабеля с жилами большего сечения. Это избавит от возможных переделок проводки в будущем.

Чтобы выбрать кабель с нужной пропускной способностью необходимо обратить внимание на маркировку – на бирке обязательно указаны все необходимые данные по сечению жил

Если просто сделать проводку с запасом, не углубляясь в расчеты какое сечение
