Как рассчитать уклон кровли: какой способ лучше ↑

Как известно, помимо плоских (пологих) конструкций  существуют также скатные и высокие, а материалов для кровельного покрытия еще больше. Для того чтобы правильно сориентироваться в этом многообразии, согласно СНиП разработаны специальные таблицы и диаграммы, в которых отражается взаимосвязь между крутизной ската  и видом крыши.

Уклон крыши определяют следующие параметры:

  • тип и количество материала, предназначенного для покрытия крыши;
  • необходимая защита от ветра и влаги;
  • высота конька для случая ремонта уже существующей кровли.

Калькулятор для расчета уклона кровли

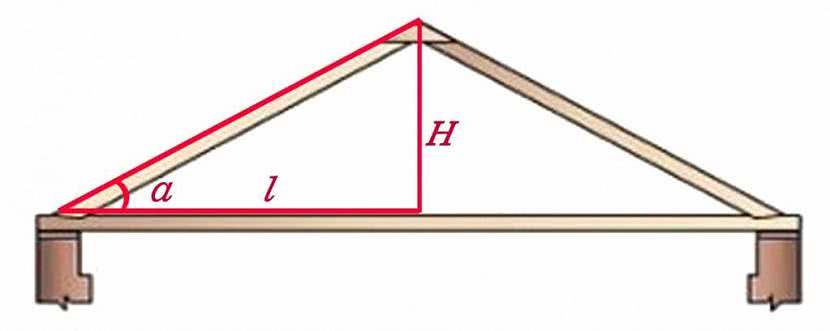

Пользоваться данным калькулятором предельно просто. По сути любую кровлю можно разделить на обычные двухскатные, в основе расчета которых лежит треугольник. Именно на этом положении и базируется работа калькулятора. Используются следующие параметры:

  • H – высота конька, то есть катет прямоугольного треугольника;
  • W – второй катет, равный половине ширины основания;
  • L – длина стропил, она же – гипотенуза.

Подставив два известных параметра, можно практически сразу определить угол покатости крыши с подобными характеристиками. Кстати, третий параметр вычисляется автоматически. Программное обеспечение калькулятора использует свойства равнобедренного треугольника и простейшие тригонометрические формулы.

Использование угломера

Этот прибор, который называют еще уклономером, имеет незамысловатую конструкцию: несколько реек с нанесенными делениями и маятник. При расчетах главную рейку располагают перпендикулярно к коньку. На необходимый  угол на шкале делений показывает указатель маятника. Как видите, ничего сложного.

Формула расчета уклона кровли

И, наконец, требуемую  крутизну ската можно рассчитать самому без использования приборов замера ската, математически. Для этого потребуются знать величину

  • вертикальной высоты (H), отмеренной от наивысшей точки ската, обычно это конек, до самой нижней – карниза;
  • заложения – горизонтального расстояния от нижней до проекции верхней точки ската.

Рассчитывают угол наклона кровли в градусах или процентах и обозначают на чертеже буквой «i».

Математически расчет величины крутизны крыши в процентах проводят следующим образом.

i = Н : L, т. е. угол уклона крыши находят из отношения высоты кровли к заложению.

После чего, чтобы получить искомую величину в процентах, значение полученного отношения умножают на 100. Выразить значение наклона в градусах помогает специальная таблица соотношений.

Рассмотрим, как вычислить угол наклона в градусах  на конкретном примере.

Пример расчета
Допустим, длина заложения при высоте крыши в 2,5 м оказалась равной 4,5 м.

Получается, что уклон i = 2.5 : 4,5 = 0,55. А после умножения 100 получим, соответственно, 55%.

Теперь можно по таблице перевести полученное значение в градусы, получаем – 29°.

Наименьшую крутизну ската для того или иного кровельного покрытия можно определить из следующего графика.

Допустим, речь идет о листовой стали.

  • Ищем на графике, в какую наклонную линию упирается дугообразная стрелка 10.
  • Точка пересечения наклонной и вертикальной оси  дает ответ на поставленный вопрос  – самое меньшее 28%.

Пример расчета
Проведем расчеты для конкретного дома.

Если  H составляет 3 м, а L – 12 м, тогда i = 50%.

Таким образом, в случае приведенных  конструктивных размеров необходима крутизна ската  в 50% (или 27 градусов), чтобы был обеспечен нормальный сброс дождевой воды.

https://youtube.com/watch?v=B-z4byoibzc%3F

2021 stylekrov.ru

Минусы и плюсы крыши с минимальным уклоном

А теперь о том, с чем вам придется столкнуться во время строительства крыши минимального уклона и что от нее ожидать в будущем.

Преимущества

Давайте сначала перечислим преимущества. Основные плюсы строительства такой кровли:

  1. Меньший расход материала.
  2. Более легкие и безопасные кровельные работы.
  3. Меньший вес покрытия.

Учитывайте еще такой момент: чем выше конек, т.е. чем больше угол наклона крыши, тем тяжелее будет сама кровля. Материала ведь пойдет уже больше. А это – давление на дом и фундамент. В данном случае нагрузка будет несущественной.

Недостатки

Теперь о досадных минусах. Минимальный уклон кровли плох тем, что дождевая вода будет стекать куда медленнее, и быстрее найдет себе небольшие щели и стыки, чтобы просочиться внутрь кровельного пирога. Порогом в этом плане считается угол 12°, при котором еще можно обходиться без дополнительных мер герметизации. Поэтому, если вы строите крышу более пологую, угол ската которой меньше 12°, места нахлеста профлистов придется уплотнять специальными кровельными герметиками.

От выбранного угла наклона будет зависеть то, какой материал вы сможете использовать для кровли. Для плоской крыши и крыши с небольшим уклоном подходит только прочный несущий профнастил, с высокой гофрой. А вот кровли с крутым скатом покрывать разрешено как универсальным, так и стеновым профилем – ведь давление на листы будет минимальным. Другими словами, тот же снег легко скатится, и вода тоже никак не задержится.

Расход материала для пологой кровли также увеличится, т.к. нахлест листов друг на друга придется делать немного большим. Так, если вы собираетесь строить крышу с углом от 12° до 14°, необходимо будет увеличить нахлест листов, но без герметика пока еще можно обойтись, если меньше – нужно и то, и другое. Поэтому оптимальным для крыши из профнастила считается уклон 15-30°. Вот более подробная таблица:

Хотя для устройства крутых кровель из профлиста вам придется строить достаточно длинные стропила, и брусков уйдет больше, зато вы сэкономите на кровельном материале. Профнастил можно будет брать более дешевый, с меньшей высотой волны, ведь теперь его несущая способность будет играть меньшую роль, чем при пологих крышах

Кроме того, при недостаточном угле наклона невозможно оборудовать жилую мансарду, которая сокращает теплопотери дома через кровлю до 9%.

И, наконец, крыши с небольшим углом наклона требуют строительства куда более сложной стропильной системы, которая смогла бы выдерживать большой вес снега зимой. Чем меньше угол наклона – тем больше дополнительных элементов-подпорок.

Но даже взвесив все преимущества и недостатки кровли с минимальным углом, и отдав свое предпочтение значению 8° как более подходящему, может не получиться построить именно такой вариант. Вернее, это будет небезопасно! Почему? Читайте далее.

Какие факторы влияют на выбор наклона кровли

Несмотря на то что человечество постоянно развивается и уже не зависит от природных обстоятельств, все-таки именно эти условия зачастую влияют на выбор наклона.

Атмосферные осадки, скопление которых грозит провалом крыши или появлением сырости и грибка. Если в данном регионе постоянные дожди, ливни, грозы и снегопады являются обычным делом, то уклон кровли должен быть увеличен. Быстрое избавление крыши от воды — залог долговечности строения.

В регионах с сильными ветрами, например в степях, как никогда важно найти золотую середину. Слишком высокую крышу ветер может попросту завалить, а плоскую — сорвать. Самый оптимальный уклон кровли — от 30 до 40 градусов

В регионах с сильными порывами ветра — от 15 до 25 градусов

Самый оптимальный уклон кровли — от 30 до 40 градусов. В регионах с сильными порывами ветра — от 15 до 25 градусов.

При выборе уклона кровли в обязательном порядке стоит учитывать эти два серьезных фактора. Разобравшись в этом вопросе, дальнейшая работа по настилу будет значительно упрощена.

По ГОСТу и СНиПам, которые действуют на территории Российской Федерации, следует измерять угол кровли только в градусах. Во всех официальных данных или документах используется только градусное измерение. Однако рабочим и строителям «на местности» проще ориентироваться в процентах. Ниже приведена таблица соотношения градусной меры и процентной — для более удобного использования и понимания.

Пользоваться таблицей достаточно просто: узнаем исходное значение и соотносим его с нужным показателем.

Для измерения существует очень удобный инструмент, называемый уклономером. Это рейка с рамкой, посередине ось и шкала деления, к которой прикреплен маятник. На горизонтальном уровне прибор показывает 0. А при использовании его вертикально, перпендикулярно коньку, уклономер показывает градус .

Помимо этого инструмента, широкое распространение получили также геодезические, капельные и электронные приборы для замера уклона. Рассчитать градус уклона также можно и математическим способом.

Чтобы рассчитать угол уклона, необходимо выяснить две величины: В — вертикальная высота (от конька до карниза), С — заложение (горизонталь от нижней точки ската до верхней). При делении первой величины на вторую получается А — угол уклона в градусах. Если вам нужен показатель угла кровли в процентах, обратитесь к таблице выше.

Критерии выбора угла наклона

Высчитывая угол наклона крыши для металлочерепицы, нужно знать, что малая крутизна имеет свои достоинства:

  1. экономичность расхода материалов;
  2. снижение весовой массы кровельного ковра, показателя парусности листов, что минимизирует риск появления дефектов при шквальных ветрах;
  3. удобство и простоту обустройства систем водоотведения.

Но есть и недостатки, если наклон крыши минимальный, то:

  1. необходимо максимально герметизировать стыки, так как практически полное отсутствие слива повышает возможность проникновения влаги через точки крепления;
  2. придется чаще убирать снеговые завалы на крыше, чтобы металлочерепица не подвергалась повышенной нагрузке;
  3. необходимость обустройства мощной обрешетки потребует просчета несущей способности основания и усложнит крепление кровельных элементов;
  4. под плоской крышей не всегда есть возможность обустройства просторных жилых/нежилых помещений.

Но если уклон крыши большой, например в 45°, то, несмотря на свободный сход снегового покрова, увеличена масса покрытия, из-за чего листы попросту сползают. Выход – упрочнение крепежа и неукоснительное соблюдение технологии монтажа кровельного ковра. Кроме того, когда угол наклона крыши из металлочерепицы слишком крутой, увеличивается расход кровельного материала, как и при обустройстве фигурных скатов.

Чтобы не просчитывать, какой угол будет лучше, берите за основу рекомендации опытных кровельщиков: для односкатных крыш составляет 20-30°, для двухскатных – 25-45°. И небольшой совет: при обустройстве обрешетки с частым шагом получается некая амортизационная подушка, упрочняющая кровельный ковер. Зная формулу расчета, легко просчитать разные варианты крутизны скатов и решить, какому углу отдать предпочтение, в зависимости от погодных, климатических условий и финансовой составляющей: как ни крути, на крыши с минимальным уклоном расход материала меньше.

О нлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Д вускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.. Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке

Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Разуклонка кровли

Разуклонка – это ряд мероприятий, применяемых для создания наклона на плоских крышах, устройства на них коньков и ендов. Благодаря этому уклон односкатной крыши способствует решению проблем с накоплением осадков на ее поверхности. Уклон нужно просчитать заранее. ещё до того, как сделать односкатную крышу. Минимально допустимым показателем для плоских кровель считается величина 1,5 градуса (подробнее: “Какой минимальный уклон плоской кровли“). Наклон ската необходимо обустроить таким образом, чтобы вода с его поверхности стекала в водоприемные воронки. Для этих целей применяют керамзит или цементные стяжки, но последние значительно увеличивают нагрузку на кровлю.



Какую кровлю выбрать, подробнее на видео:

Влияние природных факторов на уклон кровли

На выбор угла наклона влияют местные погодные условия. При понижении или повышении уклона может сказаться негативное действие стихии.

В случае преобладания сильных ветров не рекомендуется выбирать проект с острой крышей. Высокая парусность с сильным уклоном будет больше подвергаться разрушающему влиянию ветра. Лучше, если крыша окажется более пологой (меньший наклон ската дает большую безопасность) с усиленными стропилами.

Влияние природы.

Направление ветра также имеет значение. Для кровли из металлочерепицы предпочтительнее, чтобы сила ветра была направлена в плоскость листов. При порывах, заходящих с торцов, повышается вероятность, что листы будут загибаться и отрываться.

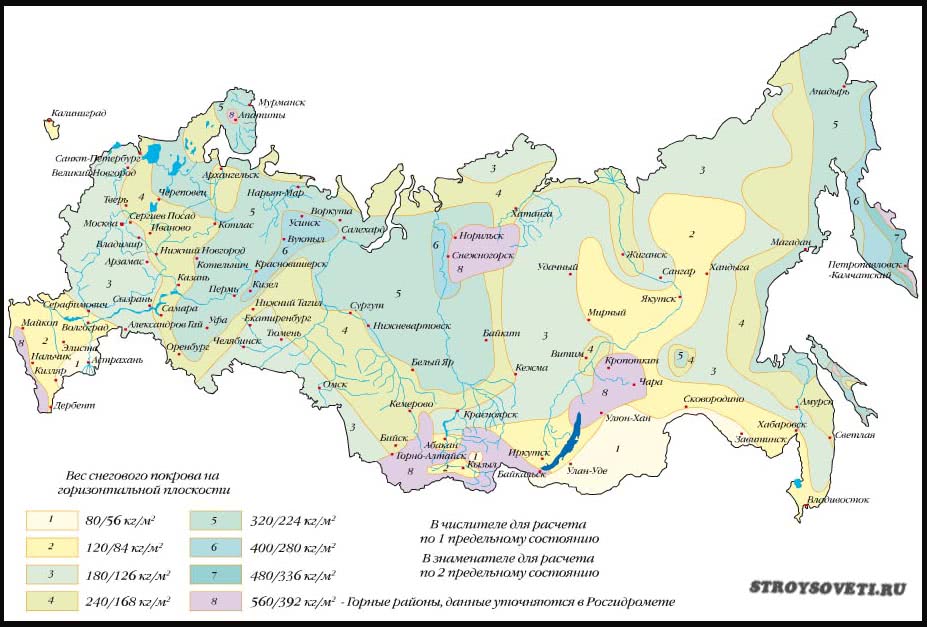

В климатической зоне с большим снежным покровом требуется минимальный уклон 45° (или больше). В таком случае снег станет соскальзывать с кровли, а не слеживаться на ней. В солнечной местности с небольшим количеством дождей крыша может быть плоской или с минимальным уклоном.

Увеличение угла наклона влечет увеличение естественного схождения с крыши снежного покрова. Допускается уменьшать расчетную снеговую нагрузку при незначительном наклоне (12-20%) на коэффициент сноса.

Порядок расчета высоты конька

Когда принято решение относительно конструкции крыши, выбран материал перекрытия, учтены климатические условия и определен наклон кровли, можно вычислить высоту конька. Расчет производят при помощи угольника или путем математических расчетов. В последнем случае ширину пролета здания делят на 2, и полученный результат умножают на относительную величину, которая отражена в таблице, приведенной в статье. Для каждого угла наклона в ней расписаны значения.

В качестве примера можно привести такой расчет: ширина постройки 4 метра, а уклон кровли 30 градусов, тогда получается следующий результат:

4: 2= 2 2х0,557=1,11(метра)

Согласно расчетам, высота конька должна составлять 1,11 метра. При ремонте кровли, используя приведенную формулу, можно определить уклон кровли, но вычисления выполняют в обратном порядке. Не составит труда рассчитать высоту конька двускатной крыши таким же образом.

Уклон наружной канализации

Многие неопытные сантехники даже не знают о таком понятии, как излишний уклон. Все привыкли считать, что если уклон будет очень «крутым», то отходы в этом случае будут стекать намного быстрее, и возврат отходов не будет случаться.

На самом деле это не совсем правильно, а данный подход имеет другую сторону медали.

Если труба имеет крутой спуск, внутри ее происходит заиливание, так как вода уходит очень быстро. Все не смытые водой нечистоты прилипают к стенкам, тем самым, засоряя ее.

Также может случиться срыв водяных запоров в сифонах, впоследствии этого, неприятный запах будет попадать в дом. Согласитесь, не очень приятный момент будет, особенно, если в доме гости.

Еще одна важная причина держать трубы постоянно в воде – приток воздуха к поверхностям, который будет вызывать коррозию, уменьшая сроки их службы. Поэтому придерживаться правильного уклона нужно не только в доме, но и вне его.

Максимальный уклон для наружной трубы – 0,15, т.е. не более чем на 15 сантиметров за каждый метр. При значениях выше этого система будет совершенно неэффективной.

Калькулятор расчета длины стропильных ног

Для расчета длины стропильных ног удобнее воспользоваться специальным онлайн-калькулятором – в сети Интернет есть множество сервисов с подобными возможностями. В его основе заложена известная всем теорема Пифагора, которая позволяет определить длину гипотенузы по известным катетам.

Одним из катетов (для всех типов крыш) является высота конька, конькового уза в шатровой кровле, превышение высоты одного края для односкатных конструкций. Второй катет определяется типом стропильной системы, что детально изображено на рис. 13.

где 1 – односкатная кровля;

2 – двускатная крыша;

3 – вальмовая конструкция;

4 – шатровая стропильная система.

Рисунок 13. Количество и расположение стропил в разных конструкциях крыш

Для расчета нужно выбрать тип кровли, ввести значения высоты конька и ширины здания – все расчеты выполнит онлайн-калькулятор, учитывающий все вышеприведенные зависимости.

Металлочерепица Grand Line Kredo, Полиэстер, мокрый асфальт (RAL 7024) 0,45 ммМеталлочерепица с закругленной формой гребня и мягкими и ровными линиями, отражающими Сред…

От 696 руб/м²Подробнее

Металлочерепица Grand Line Modern, Полиэстер, сигнально-синий (RAL 5005) 0,4 ммМеталлочерепица в профиле Modern, форма которого приближена к классической керамической че…

От 550 руб/м²Подробнее

Металлочерепица Grand Line Classic, Полиэстер, сигнально-синий (RAL 5005) 0,45 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…

От 683 руб/м²Подробнее

Металлочерепица Grand Line Classic, Velur20, мокрый асфальт (RAL 7024) 0,5 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…

От 1279 руб/м²Подробнее

Металлочерепица Grand Line Classic, Полиэстер, зеленый мох (RAL 6005) 0,45 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…

От 683 руб/м²Подробнее

Металлочерепица Grand Line Classic, Satin, красное вино (RAL 3005) 0,5 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…

От 747 руб/м²Подробнее

Металлочерепица Grand Line Kamea, Полиэстер, красное вино (RAL 3005) 0,45 ммМеталлочерепица в стильном и современном профиле Камея с покрытием Полиэстер с гладкой гля…

От 696 руб/м²Подробнее

Металлочерепица Grand Line Kvinta plus, Полиэстер, зеленый мох (RAL 6005) 0,45 ммМеталлочерепица с симметричным профилем и оригинальными канавками, повышающими жесткость и…

От 721 руб/м²Подробнее

Конструкционные особенности вальмовой крыши

  • Основой конструкции, к которой крепятся несущие элементы крыши, является коньковый брус, располагаемый по центру кровли в самой верхней ее части.
  • От торцов конька к противоположным стенам под углом 90 градусов отходят 6 центральных стропил, опирающихся на брус-мауэрлат, проложенный по периметру стен.
  • Диагональные (вальмовые) стропила соединяют углы кровли с коньковым брусом, образуя треугольник – вальму. Опираются они на стену и торец конька.
  • Промежуточные стропила формируют кровлю между центральными стропилами продольной стороны здания. Они опираются на коньковый брус и мауэрлат.
  • Отличительные особенности строительства вальмовой крыши – это наличие коротких стропил, опираемых на диагональные. За счет данного приема и образуются на крыше треугольные участки кровли.

Особенности разметки при строительстве вальмовой крыши своими руками

Прочностные показатели возводимой крыши и ее устойчивость к ветровым нагрузкам во многом зависят от того, насколько точно была осуществлена разметка вальмовой крыши. Поэтому процесс работы выполняется в определенной последовательности.

  1. Приняв прямоугольник, образуемый мауэрлатом за основу, делим его торцовые стороны пополам и проводим осевую линию, на которой и будет устанавливаться коньковый брус.
  2. Изготавливаем мерную планку из подручного материала. И наносим на нее отметку, соответствующую половине ширины прямоугольника. Вторая отметка покажет величину выноса кровли за периметр стен (стропильный свес).
  3. От углов вдоль продольной стороны мауэрлатной обвязки стен располагаем мерную планку и переносим метку на брус. В итоге получаем четыре одинаковых квадрата по торцам здания и прямоугольник в его центральной части. Это дает нам важный элемент разметки вальмовой крыши — длину конькового бруса, равняющегося по величине ширина образованного прямоугольника.
  4. С обеих сторон здания вдоль узкой стороны прямоугольника делаем на мауэрлате разметку для крепления промежуточных стропил, отстоящих друг от друга на расстоянии 800 – 1000 мм. Аналогичные метки переносим на осевую линию для определения мест крепления стропил к коньку.

Особенности монтажа стропильной системы при строительстве вальмовой крыши

  1. Работа начинается с установки конькового бруса, поднимаемого на необходимую высоту, равную высоте крыши. Опирается конек на вертикальные стойки, дополнительно соединяемые для прочности подкосом.
  2. Шесть равных по длине центральных стропил опирают на торцы конька (по три с каждой стороны). Вторым концом стропила опираются на мауэрлат с учетом величины стропильного свеса – по одному стропилу монтируется в центре торцовых стен и по два с продольной стороны здания под углом 90 градусов к ней.
  3. Немаловажная часть монтажа стропильной системы при строительстве вальмовой крыши – установка диагональных стропил, являющихся основой формируемой вальмы. Таких стропил четыре и проходят они от торца конькового бруса через углы, образуемые обвязочным брусом стен. Опора вальмовых стропил осуществляется на специально подрезаемую пятку для удобства крепления к коньку и мауэрлату. Эти стропила так же оснащаются свесом.
  4. Следующий шаг работы – установка промежуточных стропил, осуществляемая по разметке: стропило крепят к коньку и мауэрлату, оставляя свободно висящим нижний конец для формирования навеса крыши над стеной.
  5. Итогом монтажа стропильной системы вальмовой крыши является установка коротких стропил. Опираются они на диагональные стропила и мауэрлат, располагаясь параллельно центральному стропилу в торцовой части крыши на расстоянии 800 – 1000 мм друг от друга.

https://youtube.com/watch?v=n_Yr2QB3diM

Стропильная система возводимой своими руками вальмовой крыши считается одной из наиболее прочных и долговечных, главное правильно произвести монтаж ее несущих элементов

(Visited 3 496 times, 1 visits today)

Как правильно утеплить мансарду?

Кровля из камыша. Плюсы и минусы

В чем заключается ремонт мягкой кровли?

Крыша балкона своими руками

Что такое жидкая кровля?

Снегозадержатели на крышу: как защититься от обвала снега?

Выбираем качественные кровельные материалы

Как выбрать битумную черепицу?

Зависимость угла от места строительства

В регионах с постоянными сильными ветрами необходимо делать уклон минимальным. В связи с этим нагрузка от потоков воздуха на кровлю будет небольшой. Высокие крыши страдают от ветра гораздо больше, чем низкие. Нельзя сказать, что ветер не срывает покрытие с крыш, имеющих небольшой уклон. Далее узнаем, как найти угол наклона кровли для зданий, построенных в регионах с постоянными ветрами:

  • При небольшой интенсивности воздушных потоков уклон имеет значение 34-40 градусов;
  • При наличии сильных ветров этот показатель уменьшают до 15…25 градусов.

В местности с большим количеством атмосферных осадков наклон желательно увеличивать до параметров в 60˚. Такой уклон позволит быстро выводить снег и воду за пределы покрытия. Уклон крыши обычно меняется в диапазоне 9…60˚, но самыми распространёнными вариантами уклона считается диапазон 19…44 градуса.

Единицы измерения угла ската

Из школьного курса геометрии все знают, что величина любого угла измеряется в градусах. Уклон кровли в этом случае – не исключение. Но необходимо обозначить, что в технической литературе, в ГОСТах и справочниках встречают и другие единицы измерения. А именно: проценты и отношения сторон.

В первую очередь надо обозначить, что подразумевают под углом ската крыши. На фото ниже он обозначен латинской буквой альфа.

Угол наклона ската кровлиИсточник remontik.org

В строительной сфере крыши с углом наклона выше 50° встречаются редко. К ним можно отнести башенки в готическом стиле или нижние скаты мансардных кровель. В основном максимальный параметр – 45°.

Что касается двух других единиц измерения, то отношение сторон – это так называемая упрощенная дробь. В ее основе лежат два размера: высота крыши, на фото она обозначена буквой «Н», и проекцией ската, обозначенная буквой «L». Соотношение должно быть таким: Н/L.

Добавим, что проекция длины ската – это, по сути, половина ширины дома, если крыша двускатная симметричная, или полная ширина, если крыша односкатная. При этом угол наклона так и пишется дробью, к примеру, 1:3.

В некоторых конструкций обозначение дробью неудобно. К примеру, если она выглядит вот так: 4:13. Поэтому используют процентное исчисление. Оно рассчитывается таким образом:

4:13х100=30,77%

Уклон кровли в процентах и градусах используется профессиональными строителями чаще, чем отношение сторон, потому что такое обозначение применяется в справочниках и технической литературе. То есть это чисто технические единицы измерения. Хотя перевести из одной единицы измерения в другую не сложно. На фото ниже показан перевод из градусов и отношении я сторон и наоборот.

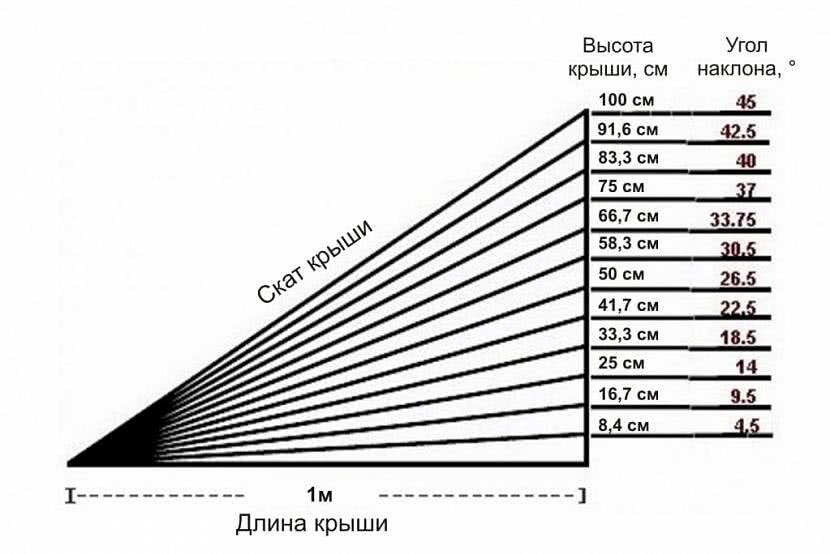

Пропорции соотношения градусов к размерам крышиИсточник obustroeno.com

Если есть необходимость перевести градусы в проценты, то, исходя из рисунка выше, можно сделать несколько математических выкладок. За 100% берется угол, равный 45°. Теперь можно найти, сколько градусов в одном проценте. Для этого надо:

45/100=0,45°. Переводим в минуты, получается 27’. То есть 1% – это 27 градусных минут.

Можно подойти к решению поставленной задачи с обратной стороны. То есть перевести градусы в проценты. Здесь обратное соотношение:

100/45=2,22%

Получается так, что в одном градусе 2,22%.

От чего зависит уклон?

Одним из основных параметров вальмовой крыши является угол наклона плоскостей, образующих чердак. В своем классическом виде она состоит из четырех наклонных плоскостей — двух треугольных (которые называются «вальмы») и двух трапецеидальных. Более подробно об устройстве вальмовой кровли мы писали здесь.

Вершины треугольных плоскостей, опирающихся на торцевые (поперечные) стены, соединяются так называемым коньком, к которому с двух сторон параллельно примыкают короткие стороны трапеций, образующих боковые плоскости крыши. Если вальма, начинаясь от конькового бруса, не доходит до карниза, крышу называют полувальмовой.

Уклон четырехскатной кровли проектировщики принимают сообразуясь с:

  • климатическими условиями местности, в которой возводят строения, к числу которых относят воздействие снеговых, ветровых, дождевых, собственных, эксплуатационных нагрузок;
  • материалом, выбранным для устройства кровли, часто это бывает металл, искусственные или натуральные кровельные материалы других видов;
  • другими условиями, изложенными в нормативных документах для кровельных работ, таких как СНиП, СП, инструкции, рекомендации.

Зависимость от типа и назначения строений

Вальмовые крыши используются в сооружениях самых разнообразных типов, к числу которых относят:

  • многоэтажные многоквартирные дома;
  • коттеджи или частные особняки;
  • садовые домики;
  • производственные или административные здания;
  • торгово-развлекательные комплексы;
  • сельскохозяйственные строения.

Уклон зависит от необходимости обустройства подкровельного пространства. Для жилой мансарды кровлю нужно делать более крутой, для нежилого чердака достаточно малоуклонной.

Ветровая, снеговая, другие виды нагрузок

Значения этих видов воздействий принимаются в соответствии с рекомендациями Строительных Норм и Правил (СНиП 2.01.07-85 в его актуализированной версии от 2016 года — Свод правил СП 20.13330.2016), называемых «Нагрузки и воздействия».


Нормативные документы содержат таблицы, графики для различных климатических регионов

Так же учитывается устройство организованного (при помощи горизонтальных желобов и вертикальных водосточных труб) или неорганизованного (самотёк) удаления жидких осадков или талого снега с верхней поверхности крыши.

В соответствии с собранными данными рассчитывается деревянная или из стального проката стропильная система вальмовой крыши вместе с рекомендуемыми уклонами.

При проектировании кровли и выборе ее финишного покрытия нужно учитывать:

  • Чем выше располагается конек (крутая крыша), тем больше ее парусность с воздействием соответствующих ветровых нагрузок и в меньшей степени от воздействия атмосферных осадков — снег и дождь сразу же скатываются с такой крыши, не задерживаясь на ее поверхности.
  • При пологой крыше — на нее в меньшей степени воздействует ветер, однако снег, может накапливаться и своим весом вызывать существенное силовое воздействие на конструкции дома — стропила, стены, фундаменты, а также во время оттепелей приводить к образованию сосулек.

Характеристика материала кровли

Финишное покрытие кровли современных строений, где установлены вальмовые крыши, зависит от целей использования, утепленности чердачного помещения и других факторов.

От типа кровельного покрытия зависит в первую очередь уклон вальмовой крыши. Для металлических кровель он может быть более пологим, для кровель другого типа — более крутым. Правильный выбор делается на основе СНиП II-26-76 «Кровли» в его актуализированной версии СП 17.13330.2017, в зависимости от финансовых возможностей заказчика, а также стоящих перед ним целей и задач.

Основные типы кровельных материалов и допустимые уклоны:

  1. Металлические кровли:
    • оцинкованная кровельная жесть на фланцах – 18-30°;
    • стальной профилированный настил – 15-30°;
    • металлочерепица – 14-90° (о строительстве вальмовой кровли из металлочерепицы читайте тут).
  2. Кровли из других материалов, пригодных для использования в кровельных работах:
    • асбестоцементный волнистый или плоский шифер – 22-45°;
    • классическая керамическая черепица – 11-50°.

Похожие записи:

Виды радиаторов отопления для квартиры и особенности их монтажа Полусухая стяжка пола: технология, рекомендации, отзывы. полусухая стяжка пола своими руками Разновидности и особенности монтажа секционных ворот Как повесить водонагреватель на стену: размещение, высота, крепежи и способы под материалы (бетон, дерево, кирпич, блоки) Распиновка интернет кабеля rj-45 на 4 и 8 проводов Что такое силикатная пазогребневая плита и где она применяется
