Оглавление
Классификация замков
Модели классифицируют по типу установки, механизма и работе запора и фиксатора.
Замки на ворота и калитки по типу установки
- Навесной. Простую конструкцию применяют в основном для ворот. Для некоторых сегодня кажется неудачным вариантом, так как он легко взламывается нарушителями.
- Накладной. Обеспечивает легкость монтажа и эксплуатации. Снаружи от двери открывается ключом, за ней на территории — с помощью ручки.
- Врезной. В отличие от двух первых типов, на его установку уходит больше времени. С обеих сторон открывается и закрывается на ключ; с внутренней стороны может иметь защелку.
Виды устройств по назначению
- Запирающийся. Можно закрыть или открыть только с помощью ключа или рычажка.
- Запирающе-фиксирующийся. Модель предполагает дополнительную защелку, отодвигающуюся от нажатия на ручной механизм. Такой замок обычно используется именно для калиток.
Замки по типу механизма
- Сувальдный. Такие замки обеспечивают надежную защиту дома, но вполне подойдут и для металлопрофиля. Внутри конструкции находятся пластины (сувальды), которые открывают дверь при повороте ключа, имеющего бороздки, совпадающие с этими пластинками.
- Реечный. Считается не очень надежным механизмом. Приваренные к забору или калитке петли, по которым движется засов, не составляет большого труда взломать. Для повышения надежности делают два ригеля на большей основе, которые двигаются вместе.
- Цилиндровый. Внутренний цилиндр меняет положение при поворачивании вставленного в замок ключа.
- Кодовый. Кодовое число, которое должен знать только владелец территории, вводится на специальной панели с помощью кнопок.
- Электронный. Довольно дорогая новинка, но зато удобная в использовании. Замок открывается при помощи ключа-таблетки или набранной кодировки.
Монтаж каркаса распашных ворот
При возведении распашных ворот из профнастила своими руками прежде всего определяются с шириной створки. Этот показатель зависит от габаритов используемого домочадцами автотранспорта.
Чертеж с размерами каркаса распашных ворот
- Для устройства каркаса берут трубы круглого или прямоугольного сечения с толщиной стенки не менее 2 мм. Для каждой створки понадобятся 4 основных стойки (2 вертикальных и 2 горизонтальных) и 2-4 поперечины (укоса). Последние выступают в качестве усиливающих элементов каркаса. Для основных стоек потребуются трубы сечением не менее 50 мм. Укосины могут иметь меньший диаметр.
-
Элементы каркаса соединяют между собой с помощью сварки. Для того чтобы углы створок соответствовали требуемым 90°, рекомендуется подготовить специальный шаблон, состоящий из двух деревянных брусков, соединенных между собой под прямым углом.
После нарезки металлические трубы покрывают составом, препятствующим образованию коррозии, после чего элементы каркаса укладывают на ровную горизонтальную поверхность и проверяют правильность углов с помощью приготовленного шаблона.
- Расположенные рядом трубы сначала лишь прихватывают сваркой, стараясь выдержать требуемые для монтажа конструкции прямые углы. После этого трубы приваривают друг к другу, не опасаясь случайно сдвинуть элементы каркаса. После сварки труб, образующих периметр створки, приступают к монтажу укосин. Эти детали располагают по диагонали. Между основной поперечиной и периметром каркаса можно установить дополнительные усиливающие элементы. Они требуются в том случае, если ширина створки превышает 2,5 м.
- Для монтажа распашных ворот из профнастила своими руками потребуются металлические петли. Есть разные варианты этих элементов конструкции. Можно выбрать такие петли, чтобы створки открывались только внутрь (во двор) или наружу (на улицу). Но есть и такие, которые позволяют распахнуть створку в любую сторону. Если для устройства ворот и калитки выбраны именно они, потребуется установить специальный ограничитель.
Принципиальной разницы в устройстве створок для разных типов ворот нет. Для распашной, откатной или подъемной конструкции неизбежно потребуется сделать металлический каркас и качественную обшивку. Во время работы необходимо регулярно проверять правильность монтажа ворот с помощью строительного пузырькового уровня. Для более точных замеров рекомендуется использовать инструмент длиной не менее 1 м.
Особенности монтажа
Во время установки дверей или ворот из профлиста поперечина каркаса чаще всего находится на высоте 950 мм. Если этот нижний порог отсутствует, то для замка нужно будет сваривать специальную пластину. Непосредственно конструкцию следует установить так, чтобы на поперечине был какой-либо из крепежей. Это поможет сделать калитку прочной.
Схема установки калитки
На дальнейшем этапе выполнения работ нужно проделать отверстия под ручку для открывания двери. Когда отверстия будут сделаны, их следует обработать напильником. Замок крепится саморезами.
Отверстия под этот вид крепежа не просверливают. Сделав все работы с учетом инструкции, которая пошагово описывает все этапы работ, можно быстро поставить замок для двери не только из профлиста, но даже для сделанной из металлической ковки.
Врезной механизм в разрезе
Изготовление и монтаж отдельной калитки
Для самостоятельного изготовления калитки понадобятся:
- трубы или уголки из металла – 30*30 см минимум;
- сварка, саморезы и болты для крепления;
- навесы;
- замок и ручки;
- профлист;
- средство против ржавчины, грунтовка и краска по металлу.
Дальнейшая последовательность работ:
- Выполняем разметку, вырезаем трубу для прямоугольного каркаса.
- С помощью угольника замеряем внутренние и внешние углы, собираем их в 1 конструкцию, свариваем.
- Устанавливаем перемычку по диагонали. Углы усиливаем вырезанными из металла треугольниками. Проводим антикоррозийную обработку и красим.
- Саморезами прикручиваем на переднюю часть профильный лист.
- Уровнем и угольником вымеряем нужные положения, устанавливаем завесы, замок и ручки.
- Обрабатываем сварочные швы, красим.
- Навешиваем калитку на приготовленные опоры.
Дизайн калитки из профнастила
После того, как рама готова, пора подумать и об оформлении. Несмотря на сравнительную простоту конструкции, вариантов дизайна может быть очень много, в том числе и с использованием декоративных элементов.
Самая простая калитка из профнастила представляет собой прямоугольную раму из профильной или круглой стальной трубы, на которую крепится металлический профилированный лист. Отлично подойдет такая калитка для забора из профнастила — особенно хорошо она впишется в обычное глухое ограждение дачного или приусадебного участка. Неплохо подобное решение смотрится и с ограждением из кирпича или камня, в том числе и при использовании в качестве опор столбов из этих материалов.
Калитка совсем не обязательно должна быть прямоугольной. Ее можно сделать арочной, однако это потребует внесения небольших изменений в структуру рамы. Особенно хорошо арочная калитка под профнастил смотрится с небольшим закругленным навесом или козырьком.
Для того чтобы выделить входную группу в заборе со сплошными секциями из профлиста, посередине калитки можно оставить проем со вставленной в него декоративной стальной решеткой или полосой из поликарбоната. Кроме того, на опорных столбах можно установить уличные светильники.
Еще красивее будет смотреться калитка из профнастила с ковкой. В этом случае профилированный лист будет служить своеобразным фоном для декоративных кованых деталей. Кроме того, если кованые элементы покрывают весь проем, они усиливают каркас калитки и делают ее более устойчивой к взлому.
Кованая калитка из профнастила своими руками может быть сделана без особых проблем. Сейчас готовые декоративные кованые детали можно купить практически в любом магазине строительных материалов. Главное не перестараться с коваными элементами, чтобы полотно калитки не выглядело пестрым и перегруженным декором.
Для начала лучше нарисовать эскиз оформления калитки. Приобретенные в соответствии с эскизом детали раскладываются на полотне и привариваются к раме, начиная с наиболее крупных и заканчивая самыми маленькими. Однако такие калитки из профнастила с элементами ковки смотрятся много хуже, чем изделия настоящих специалистов.
Во-первых, профессиональная художественная ковка позволяет изготовить очень изящные и тонкие элементы, которые нельзя произвести промышленным способом. Во-вторых, ассортимент готовых элементов очень ограничен. И в-третьих, кованая калитка с профнастилом, сделанная профессионалом, может отразить любую задумку и является стилистически цельной, в отличие от составных изделий.
Наконец, калитка может быть как отдельным объектом, так и частью ворот. Так, часто используются распашные ворота с калиткой из профнастила. Такое решение оправдано, если по какой-то причине вы сильно ограничены в размерах входной группы — например, меняете старые ворота и хотите установить новые на те же опорные столбы.
Однако такое решение имеет определенные недостатки. В частности, ворота с встроенной калиткой из профнастила тяжелее и оказывают большую нагрузку на петли. Кроме того, эксплуатация такой калитки может вызвать определенные сложности, поскольку ее проем ограничен снизу и сверху рамой ворот. В результате о нижний профиль легко зацепиться, а о верхний — удариться головой.
Советы и рекомендации
Чтобы ворота из профнастила были качественными и долговечными, нужно следовать ряду проверенных советов:
- Проще сделать створки по размеру, соответствующему размеру листа.
- Если вы посчитаете зазор внизу слишком широким, его можно на лето закрыть съемной планкой.
- Для изготовления более широкой дверцы требуется большее количество материала для усиления.
- Непрофессионалам лучше приобретать трубы толщиной 3 мм – их легче варить.
- Резать заготовки для изготовления углов желательно под углом в 45 градусов, особенно для приваривания верхних стыков.
- Необходима точность замеров. Пусть створки каркаса будут чуть меньше, это легче исправить, приварив к одной из створок латку по размеру щели. Иначе придется урезать детали и переваривать их заново.
- Приобретать оцинкованный профилированный настил для изготовления ворот и калитки лучше с № 8 или 10 марок «С», но лучшим вариантом станет «НС». У него имеется больший запас прочности.
Края у настила довольно острые, и при изготовлении изделия обратите внимание, чтобы край листа заканчивался «впадиной». В противном случае при эксплуатации можно порезаться и испортить одежду, да и смотреться изделие будет не эстетично
Простой забор из профнастила своими руками.
(фотографии, инструкция, видео мастер-класс)
Использование системы создания безопасного металлического забора из профнастила, подобной вышеописанной, можно рассмотреть и на примере следующей модели.
Кстати говоря, для создания подобного забора можно использовать и профильную трубу, для этого нужно лишь предварительно вырезать в ней паз, а столбы, при этом, будут представлять собой две профильные трубы, скрепленные между собой таким образом, чтобы вырезанный паз в ней выходил наружу. Далее, по той же самой уже описанной схеме, профлист просто вводится в пазы. Таким образом, используя профтрубу, удастся сэкономить (ведь не придется закупать специальные материалы) и, в то же время, сделать конструкцию забора безопасной.
Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=FwRHZa3LQ8QОригинальное название: FenceInstallation
Сборка и установка ворот из профнастила своими руками.
(фотографии, инструкция, видео мастер-класс)
Как собрать и установить распашные ворота из профнастила своими руками? На этот вопрос можно ответить, лишь взглянув на следующий пошаговый фото мастер-класс, в котором чётко показан каждый этап создания ворот из профнастила.
Этапы создания распашных ворот из профнастила:
- Начинается всё, как всегда с создания рамы каркаса из профильной трубы;
- Затем нарезается профлист. Лучше всего приложить профлист к самой раме каркаса ворот и резать прямо по её форме;
- После этих действий мастер устанавливает на металлический каркас горизонтальную перемычку;
- Потом подготавливаются металлические силовые петли, на которые в последствие устанавливается каркас ворот;
- На каркас крепится профлист, устанавливаются фиксаторы для ворот;
Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=W67OoXSvEQgОригинальное название: Ворота из профлиста. Самая подробная инструкция.Автор видео: Sergei Dorogan
Монтаж
Как изготовит калитку поэтапно
Рассмотрим все этапы пошагово.
Монтаж опорных столбов
Данный этап является самым трудоемким. Стоечные материалы подбира ют в зависимости от того, что будет представлять собой ограда. Материалов для столбов могут послужить трубы из металла, камень и кирпич.
Применение опорных металлических столбов
Опорные столбы чаще всего делают из металлических труб. Это объясняется их дешевизной, скоростью и простотой монтажных работ (по сравнению с кирпичными). Для калиток подойдут профильные трубы размером 8*8 см, а толщина их от 0.3 до 0.4 см. Чтобы монтировать такие столбы, требуется выкопать яму с глубиной 1 метр для каждого. Размер углублений должен быть не менее 0.3*0.3 метров. То, на какую глубину будут выкопаны ямы, зависит от земли:
- 0.7 метров – для каменистого.
- 1 метр – для глинистого.
- Для остальных типов грунта определите глубину уровнем промерзания (медиана по регионам средней полосы бывает 1.2 метра).
Рассмотрим другие столбы.
Опорные столбы из камня или кирпича
Такие столбы для калитки из профнастила своими руками делают размером в 1.5 кирпича, или же 0.39*0.39 метра. Размер основания не менее 0.5*0.5 метра, и в виде сложности выполнения, эти столбы встречаются не так уж и часто. Дополнительная степень прочности будет обеспечена посредством труб из металла. Их монтируют в яму до того, как в них будет залит бетон. Кирпич или камень укладывают вокруг установленных труб из металла, и приваривание закладных из металла, на которые будут установлена ворота и калитку, выполняется к трубам.
Калитка из профнастила
Как и было сказано выше, создание калитки из профилированного настила будет происходить по указанным этапам. После создания чертежа требуется подготовить все нужные инструменты, и такие работы проводят посредством:
- Лома (чтобы утрамбовать щебенку).
- Бетономешалки.
- Садового бура (нужен, чтобы рыть ямы).
- Измерительных инструментов (рулетки, угольники и линейки).
- Шурупов и шуруповерта.
- Карандаша, мела и чернил (для создания разметки).
- Угловой шлифовальной машинки (резак требуется для металла).
- Сварочного аппарата.
Итак, поговорим, как сделать каркасную конструкцию?
Создание каркаса
Каркас подготавливают из профилированных труб, имеющих сечение 6*4 см. Для начала посредством металлической щетки удаляют ржавчину, грязь, и есть возможность сделать такую операцию посредством угловой шлифовальной машинки (потребуется щетка-круг). Далее требуется сделать детали, угол для торцов вертикального направления, поперечного элемента снизу и сверху равен 45 градусов. Для торцов поперечных деталей посередине он будет составлять 90 градусов относительно элементов на оси. Далее требуется при помощи электрической сварки соединить все элементы готового типа. Когда будет готов каркас, к нему приварите ручку, пластину для замка, петельные навесы. По окончанию сварки конструкцию нужно обработать антикоррозионным покрытием, заранее убрав окалину. На заключительном этапе выполните грунтование и окрашивание каркаса.
Монтаж фурнитуры
Установка калитку на опорные столбы
Монтаж калитки проводится после того, как будет собран каркас и отвердеет в течение нескольких дней смеси бетона
Далее важно произвести такие действия
Под рамой требуется поставить брусок из древесины.
Поставьте калитку прямо (выравнивание важно проводить, применяя строительный уровень).
Отметьте на опорных столбах места, где будут монтированы калиточные петли.
Проверьте, как происходит открытие и закрывание.
Приварите петли.
Произведите зачистку швов, грунтовку и окрашивание.
Далее поговорим о том, как зашивать калитку.
Зашивка калитки на опорные столбы
Итак, как сделать калитку из профнастила своими руками по фото? Профилированный лист требуется раскроить ножовкой или ножницами по металлу. Применять угловую шлифовальную машинку вовсе нежелательно в виду сгорания защитных покрытий и образования ржавчины. Саморезы нужно вкручивать в гребни волн без особых усилий (прокладка должна быть лишь придавлена). Сильное вкручивание приведет к деформации, потере эластичности и трещинам на прокладке.
Цена калитки
6 этап – установка петель для распашных ворот из профнастила
Для установки ворот используются гаражные петли (навесы).
Как правильно приварить петли на ворота из профнастила?
Сначала петля приваривается на опорную стойку, затем на
каркас ворот на расстоянии 200-300 мм от края рамы створки
Обратите внимание,
место установки петли влияет на положение двери в открытом состоянии. Если
нужно, чтобы ворота открывались в обе стороны, петлю приваривают к опоре встык.
Если только в одну – петлю накладывают на раму
Чтобы створка не доставала до
забора, устанавливают ограничитель.
Приваривание петель для распашных ворот из профнастилаУстановка петель для ворот из профлиста

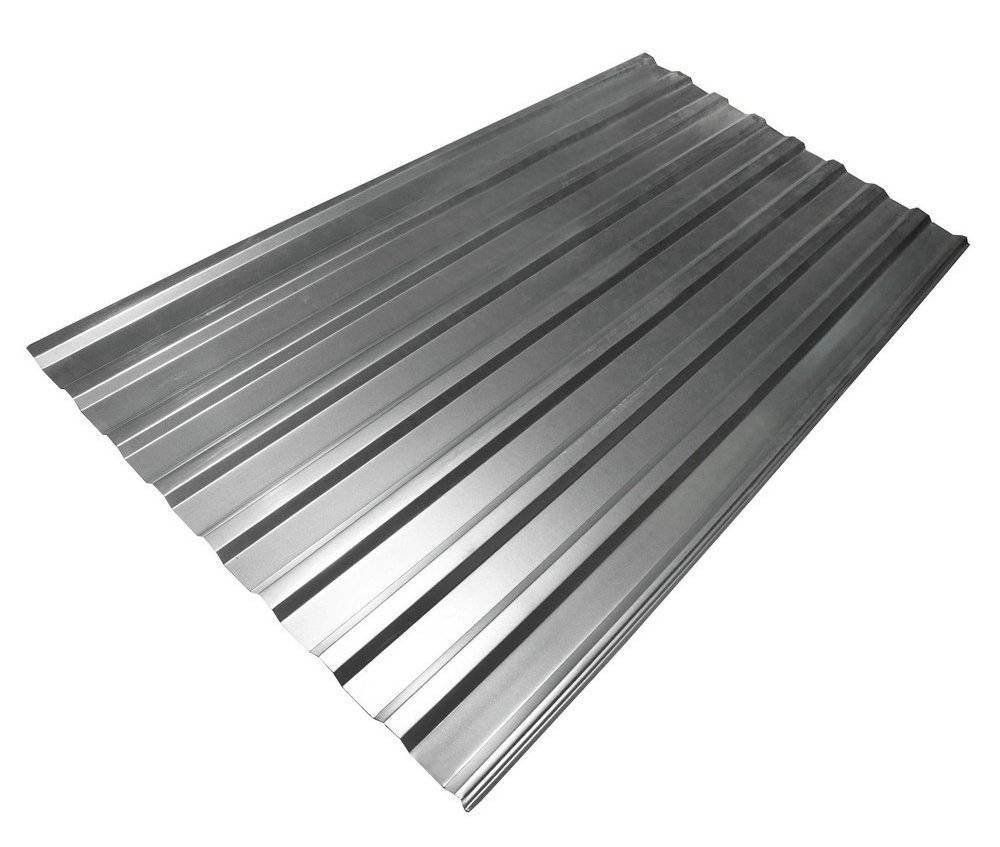

Как выбрать профилированный лист
Для изготовления ворот используют стеновой профнастил с маркировкой «С». От кровельного и других вариантов он отличается высотой волн. Размер ребер жесткости обозначается цифрой. Чем она выше, тем прочнее сам лист и его способность противостоять нагрузкам.
Самый удобный для монтажа ворот профнастил имеет маркировку С-18, С-20, С-21. Его можно эксплуатировать в самых суровых условиях. При выборе типа материала надо учитывать рельеф местности, климатические особенности. Металлические листы состоят из нескольких слоев, каждый из которых выполняет свою функцию. Стальное основание может иметь следующее покрытие:
- Из цинка;
- Алюцинка;
- Полиэстера;
- Пластизола или пурала.
Калитки для дачи
Как упоминалось выше, калитки для дачи — это обычно весьма простые изделия, которые можно сделать даже своими руками.
Дачная калитка должна выполнять основные функции:
- Свободно открываться в летнее время, когда интенсивность ее эксплуатации особенно высока;
- По возможности не закрывать солнечный свет растениям, произрастающим рядом;
- Не быть слишком тяжелой, чтобы избежать перекосов и частого ремонта.
Исходя из всего вышесказанного, садовые калитки представляют собой максимально простые конструкции.
металлический каркас калитки из сетки рабицы
Калитка из дерева
Самый простой вариант самодельной калитки — это использование деревянных реек и досок для ее изготовления. Калитки из дерева обладают рядом преимуществ:
- Простота изготовления и монтажа. Сделать своими руками деревянную калитку можно даже самостоятельно;
- Экологичность материала. Дерево — абсолютно природный материал, он не нанесет никакого вреда здоровью человека;
- Долгий срок службы. При ответственном подходе к процессу изготовления и тщательном уходе изделие может прослужить долгие годы;
- Вариативность. Из дерева можно соорудить как прозрачную калитку, так и сплошной закрытый ее вариант.
Однако не стоит забывать, что древесина отличается повышенной пожароопасностью.
Несколько вариантов заборных калиток из дерева
Калитка из рабицы
Сетка рабица — доступный материал, весьма популярный для использования на дачах. Для изготовления калитки из рабицы необходимо сварить каркас из металлического уголка и закрепить сетку по его периметру.
Хозяин дачи всегда видит, кто подошел к калитке. Чем мельче ячейки сетки, тем вероятнее, что внутрь территории никто не проникнет.
Замок для калитки и ворот и другая фурнитура
Чаще всего для запора ворот или калиток используются механические замки, которые открываются с помощью специальной кнопки внутри двора. С внешней стороны тоже есть кнопка, соединенная с диктофоном. Это позволит открывать замок, не покидая пределы дома. Чтобы поставить такую систему, нужно уложить трубу сверху входного проема, где лежит провод, ведущий к панели вызова. Таким же способом устанавливается и видеозвонок.
При выборе звонка обязательно изучите условия его применения. Должно быть при этом указано, что он рекомендован для наружного использования. Сердцевина замка должна быть такой, чтобы он мог открываться без ключей.
Замок по методу открывания может быть накладным или врезным. При открывании калитки на себя лучше использовать замок врезного типа.
Среди замков врезного типа лучше всего использовать узкопрофильные, которые лучше всего подходят для профильных труб.
Устанавливается замок так:
- разметьте место его установки и наметьте место для ручек;
- сделайте прорези болгаркой вдоль больших сторон;
- вдоль коротких сторон дрелью просверливаем отверстия максимально близко друг другу, при этом делать это нужно не по самой разметочной полосе, а чуть внутри прямоугольника;
- чтобы поставить врезной замок в калитку, нужно отверстие откорректировать до нужной формы напильником;
- круглые отверстия под сердечник нужно выпилить специальным борфрезом. Если его нет, можно применять сверление по контуру и напильник;
- сделайте отверстия для монтажного винта;
- очистите место рядом с замком от ржавчины, загрунтуйте его и покрасьте;
- установите раму на калитку, а накладки поставьте только после ее зашивки.
Также после того, как замок установлен в раму, нужно установить ответную часть в опорный столб после того, как на столбы будет поставлена калитка.
А петли для конструкции следует ставить навстречу друг другу и прихватить при этом сварными швами по 2 см максимум каждый. Такое положение удобно тем, чтобы полотно нельзя было снять после установки. Таким образом, калитку можно будет снять только с помощью инструментов. Крепить петли следует примерно на 25-30 см от верхних и нижних краев калитки.
Теперь вы имеете базовое представление о том, как сделать калитки и ворота из металлопрофиля своими руками и что для этого потребуется. Конечно же, без малейшего опыта и соответствующих знаний будет сложно. Но если тщательно подготовиться к работе, выбрать фото будущего проекта, изучить профильные сайты и пообщаться с профессионалами, это будет гораздо проще.
Калитки и ворота из металлопрофиля
Выбираем размер створок
Схема каркаса ворот из профнастила
Перед началом работы важно определиться с оптимальными размерами распашных створок. В этом моменте ориентируйтесь на габариты транспортного средства, которое будет проезжать через возводящиеся ворота
Так, для проезда большинства легковых машин достаточно ворот шириной 4 м. Для грузовика проем придется расширить в среднем до 6 м. Исходя из этого, рассчитываем ширину каждой створки. Высоту подбирайте на свое усмотрение. Наиболее часто возводятся ворота высотой 2-2,5 м.
Чтобы работа шла легче и быстрее, составляем чертеж будущих ворот с указанием размеров всех элементов конструкции.
Правило 3-4-5 для разметки каркаса ворот
Типы ворот из профнастила
Владельцы частных домов желают не только защитить свою территорию от проникновения посторонних лиц, но и сделать ее эстетически привлекательной. Эти задачи проще всего выполнить с помощью устройства забора и ворот из профнастила. Строительство первого редко вызывает затруднения, но с монтажом въездной группы неизбежно возникает ряд вопросов. В числе первых — выбор типа ворот.
Существует два варианта устройства калитки:
- Справа или слева от ворот.
- Непосредственно в одной из створок ворот.
В первом случае для монтажа калитки потребуется установить дополнительную опору. Второй вариант выгоден тем, что для устройства въездной группы достаточно 2 (а не 3) столбов, существенно сокращаются трудовые и финансовые затраты.
Оригинальный дизайн и оформление кованными элементами ворот из профнастила с калиткой
Забор с калиткой
- распашные ворота;
- откатные ворота;
- подъемные.
Любой из перечисленных типов конструкций можно оснастить системой автоматизированного управления.Первый вариант наиболее популярен благодаря простоте и дешевизне своего устройства. Несмотря на выбранный тип ворот, на этапе планирования предстоящих работ понадобится выяснить для себя следующие моменты:
- Оптимальная ширина въезда для автомобиля. Имеет смысл ориентироваться на следующее правило: ширина ворот должна соответствовать стандартным размерам легкового автомобиля плюс 1 м. В этом случае во двор можно будет заезжать легко и свободно, не рискуя задеть машиной опоры створок.
- Определиться с тем, будет ли калитка встроенной в ворота или расположенной рядом с ними.
- Выбрать материал для строительства столбов.
- Выбрать марку профнастила.
Забор может быть выстроен с использованием деревянных, металлических или кирпичных опорных стоек. У каждого из этих материалов есть свои преимущества. Так, дерево выгодно тем, что к нему наиболее легко крепить профлист на забор. В работе с металлическими столбами понадобятся сварочный аппарат и навыки работы с ним. Кирпичные столбы надежны и эстетически привлекательны, но требуют солидных финансовых и трудовых затрат.
Схема с размерами каркаса ворот из профнастила с калиткой
деревянными заборными столбами
Это требование актуально не только для откатных и автоматизированных, но и для распашных ворот
Крайне важно правильно выбрать марку профилированного листа. Если этот материал будет тонким, в процессе эксплуатации на нем неизбежно останутся вмятины и царапины, что снизит эстетическую привлекательность конструкции
