Калькулятор расчёта сечения кабеля

Выбор кабеля для электропроводки

Ток движется по проводам подобно тому, как вода течёт по трубе. Как в водопроводную трубу нельзя поместить жидкость большего объёма, так и по кабелю невозможно пропустить больше определённого количества тока. Кроме того, стоимость кабеля напрямую зависит от его сечения. Чем больше сечение, тем цена кабеля будет выше.

Водопроводная труба по сечению большая, чем нужно, стоит дороже, а слишком узкая не пропустит нужного количества воды. То же самое происходит и с током с той лишь разницей, что выбор кабеля, по сечению меньше заданного значения, намного опаснее. Такой провод все время перегревается, мощность тока в нем повышается. Из-за этого свет в помещении будет произвольно вырубаться, а в худшем случае произойдёт короткое замыкание, начнётся пожар.

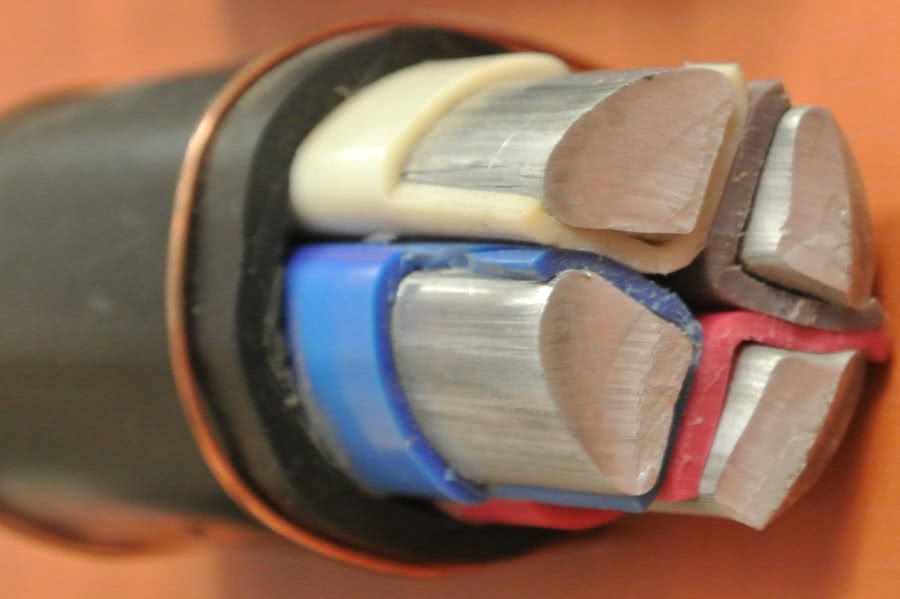

Кабель в разрезе

В том, что выбранное сечение кабеля будет больше необходимого, ничего страшного нет. Наоборот, проводка, где мощность и сечение превышают нужное значение, прослужит намного дольше, но стоимость всех электромонтажных работ сразу вырастет как минимум в 2-3 раза, ведь основные затраты на электроснабжение заключаются именно в стоимости проводов.Правильно выбранное сечение позволит:

• избежать перегрева проводов;
• не допустить короткого замыкания;
• сэкономить на стоимости ремонта.

Выбор сечения провода (кабеля) по мощности – таблица

Пример.

Возьмем однокомнатную квартиру. Какими электроприборами мы пользуемся? Ниже вы увидите таблицу, в которой указаны электроприборы и инструменты, используемые в быту:

Таблица 1.

Подсчитаем общую потребляемую мощность электроприборов, используемых в однокомнатной квартире. Возьмем по минимуму:

• Лампы энергосберегающие – 14 штук по 15 Вт;
• Телевизор – 200 Вт;
• Аудиосистема – 150 Вт;
• Компьютер – 500 Вт;
• Принтер лазерный – 300 Вт;
• Холодильник – 500 Вт;
• Стиральная машина – 2000 Вт;
• Электрочайник – 2000 Вт;
• Кофеварка – 1000 Вт;
• СВЧ печь – 2000 Вт;
• Пылесос – 1200 Вт;
• Утюг – 1000 Вт;
• Кондиционер – 2000 Вт.

Произведем подсчет:

14 × 15 = 210 Вт (лампы энергосберегающие);

210 + 200 + 150 + 500 + 300 + 500 + 2000 + 1000 + 2000 + 1200 + 1000 + 2000 = 11 060 Вт = 11,06 кВт

Мы подсчитали общую нагрузку, которую может потреблять квартира, но этого не будет никогда. Почему? Представьте себе, что вы включили одновременно все электроприборы. Может такое быть с вами? Конечно нет. Зачем вам включать, например, одновременно телевизор, аудиосистему, пылесос и кондиционер зимой или другое сочетание бытовых приборов. Конечно вы делать этого не будите.

К чему я это все пишу, а к тому, что существует так называемый коэффициент одновременности, который равен̴̴̴ ~ 0.75.

11,06 × 0,75 = 8,295 ~ 8,3 кВт. Такую максимальную нагрузку вы сможете подключить, имея электроприборы, перечисленные выше, короткое время. Это для информации.

Но для расчета сечения провода (кабеля), все-таки нужно брать общую нагрузку без коэффициента. Для данного примера 11, 06 ~ 11 кВт.

Данный подсчет мы сделали для вводного провода (кабеля), который будет питать всю квартиру напряжением 220 В.

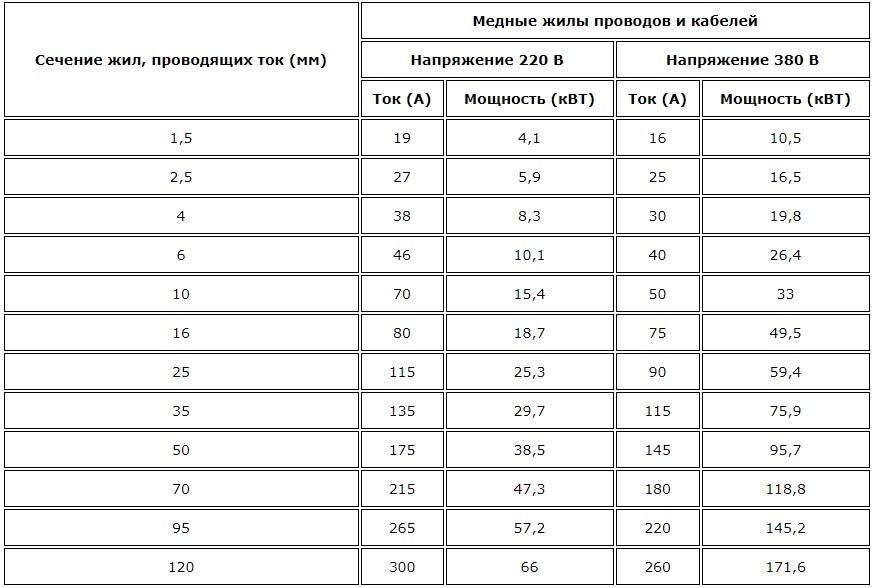

Таблица выбора сечения жил провода (кабеля) по мощности и току

Таблица 2.

Как пользоваться таблицей? Смотрим в таблицу и выбираем «Медные жилы проводов и кабелей» > «Напряжение 220 В» > «Мощность, кВт», так как у нас общая мощность 11 кВт, выбираем всегда с запасом и получаем 15,4 что соответствует сечение 10 мм². Смотрите ниже:

Советую всегда брать сечение жилы (мм²) кабеля с запасом, потому что жилы кабеля не будут нагреваться при большой нагрузки и в будущем возможно вы увеличите свой арсенал бытовых электроприборов и инструментов не только в количестве, но и по мощности.

Глядя на эту таблицу также можно определить сечение медного проводника для напряжения 380 В, а также алюминиевого на 220 и 380 В.

380 В (3 фазы и нуль) применяется для подключения коттеджей и там, где без трехфазной системы нельзя обойтись, например, подключение 3-х фазных электродвигателей, калориферов, холодильных установок и другое.

Давайте посмотрим какое сечение проводника нужно для каждого в отдельности электроприбора на 220 В зная его мощность по паспорту:

Таблица 3.

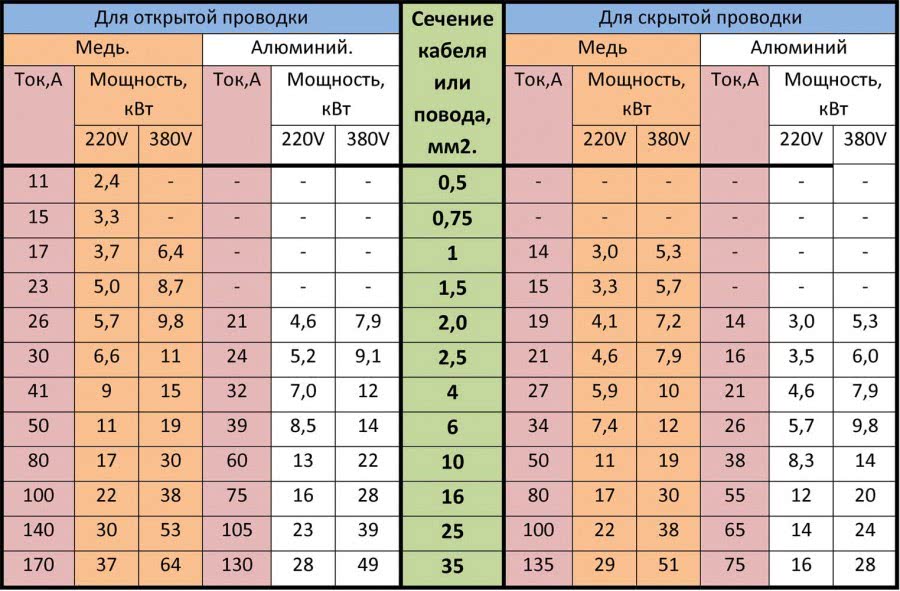

Ниже представлена таблица применения медных проводов (кабелей) по сечению:

Таблица 4.

Нормативно-правовые ограничения

Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью.

На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.

Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя

Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25 А до 1 минуты.

После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.

Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.

Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах

Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах.

Если вы решили рассчитать параметры электропроводки самостоятельно, то вам будет полезно разобраться в таких понятиях как: сила тока, мощность и напряжение. Подробнее в статье – Как рассчитать мощность, силу тока и напряжение: принципы и примеры расчета для бытовых условий

Пример 2

Три цепи освещения подключены параллельно друг с другом на одну фазу трехфазной линии, сбалансированной по нагрузкам, состоящей из четырехжильного кабеля на 70 мм2 длиной 50 м и проводящего ток 150 А. По каждой линии освещения длиной 20 м проходит ток 20 А.

Межфазные потери при действующей нагрузке составляют: ∆U_фаз= 150∙0, 05∙0,55 = 4,1 В. Теперь следует определить потери между нейтралью и фазой, поскольку освещение подключается на напряжение 220 В: ∆U_ф-н = 4,1/√3 = 2,36 В.

На одной подключенной цепи освещения падение напряжения составит: ∆U = 18∙20∙0,02=7,2 В. Общие потери определяются через сумму U_общ = (2,4+7,2)/230∙100 = 4,2 %. Расчетное значение находится ниже допустимых потерь, которые составляют 6 %.

Потребляемая мощность бытовых приборов

Чтобы правильно рассчитать нужное сечение жилы, необходимо знать потребляемую мощность для бытовых приборов. Иногда такие показатели есть на корпусе прибора, но не всегда, а техпаспорт может быть утерян

Обратите внимание на таблицу, где указана мощность основных бытовых приборов

Примечание. В этой таблице приведены только те бытовые приборы, мощность которых более 0,5 кВт.

Расчёт сечения провода

Сечения у проводов разные и вам предстоит сделать осознанный выбор

Начнём с того, что районная или городская энергосеть выдаёт предписание на сечение кабеля для подключения электросчётчика. Они основываются на ПУЭ, так что вам здесь напрягаться не придётся, к тому же вывод к распределительному электрощиту или к первой (главной) дозе можно будет сделать такой же жилой. Но, давайте двигаться дальше — будем отталкиваться от распредщита, где через автоматы или УЗО (устройство защитного отключения) электроэнергия распределяется по комнатам, группам или отдельным приборам. Именно отсюда начинается расчёт сечения провода по потребляемой мощности этих самых групп или отдельных агрегатов.

Видео: Расчёт сечения проводника

Конечно же, для таких вычислений лучше всего воспользоваться формулой I=(P/U)*cosⱷ, где буквы соответствуют:

I – получаемый расчетный ток;
Р – мощность используемого прибора или оборудования;
U – номинальное потребляемое напряжение (в нашем случае, это 220В);
cosⱷ — для бытовых сетей принято считать за 1.
Теперь для примера рассчитаем, что нам понадобится для электрического бойлера «Gorenje GBFU 50 E» мощностью 2000 Вт – нам нужно просто подставить реальные цифры:

I=(P/U)*cosⱷ=2000/220*1=9.0909090909090909, что можно округлить до 9 A.

Теперь воспользуемся таблицей, которая приведена ПУЭ (таблицы №№1.3.4 и 1.3.5), там указано соотношение силы тока (ампераж) к сечению жилы.

Таблица основана на ПУЭ №№1.3.4 и 1.3.5

При подсчётах мы вышли на силу тока чуть более 9 A, но в таблице есть только 10 A и для такого показателя понадобится медный провод сечением 0,75 мм2, но в магазинах обычно продаются кабели с жилой не менее 1,0 мм2. Так что, можно смело покупать ШВВП 3х0,75, либо ШВВП 3х1,0, где первая цифра указывает на количество жил, а вторая на сечение мм2.

Этим же методом вы можете определить сечение провода для группового подключения. Возьмём, к примеру, кухонные розетки, где одновременно могут оказаться включенными микроволновка, холодильник и кофемашина. При этом выберем наиболее мощные приборы (см. таблицу в разделе «Потребляемая мощность бытовых приборов»): микроволновка -2000 Вт, холодильник -700 Вт и кофемашина – 1500 Вт, итого 2000+700+1500=4200. Значит:

I=(P/U)*cosⱷ=4200/220*19.0909090909090909 или округлённо 19 A.

Исходя из ПУЭ (таблицы №№1.3.4 и 1.3.5), в данном случае для подключения блока розеток понадобится медный провод с жилой 2,0 мм2

Поправки на длину

В частном доме порой приходится использовать длинные кабели, например, для подключения гостевого домика или летней кухни, которые могут находиться на расстоянии 20-30 м от основного жилья. Используем формулу R=p*L/S:

R – сопротивление;
p – удельное сопротивление (Cu – 0,0175 Ω*мм2, AL — 0,0281 Ω*мм2);
S – площадь сечения жилы;
L – длина кабеля (для одной фазы добавляется нулевой контур, следовательно, длина удваивается).
Возьмём кабель, который мы рассчитывали для 10 A и пусть это будет ШВВП 3х1,0 длиной 20 м. В данном случае pудельное=0,0175 Ω*12=0,0175, S=1*1=1 мм 2.

R=p*L/S=0,0175*40/1=0,7 Ω.

Вычисляем потери по формуле dU=IR:

dU – потери напряжения в вольтах;
I – сила тока;
R – сопротивление данного кабеля.
dU=IR=10*0,7=7 В.

Эти 7 В потеряны для гостевого домика и если вычислить процентное соотношение, то мы получим 7/220*100=3.1818181818181818%. то есть, немногим более 3%, что в данном случае не имеет никакого значения.

Видео: Ошибки при выборе сечения

Подключение электроэнергии

• Подключение 220 вольт к дому
• Подключение 380 вольт к дому
• Провести электричество в дом
• Трубостойка под ключ
• Подключение электричества к дому
• Трехфазный ввод электричества в дом
• Подключение электричества на даче
• Ввод электричества в дом
• Ввод электричества в квартиру
• Воздушный ввод электричества в дом
• Установка трубостойки для ввода электричества
• Выполнение техусловий МОЭСК
• Подземный ввод электричества
• Вынос электросчетчика на столб
• Замена электрического ввода
• Установка трансформатора в СНТ
• Строительство ВЛ электропередач
• Электричество в доме
• Электрический столб на участке
• Установка солнечных батарей
• Аренда автовышки

Чем опасна неправильно смонтированная электропроводка: как проявляются скрытые риски

С начала дачного сезона привел ко мне новый сосед своего знакомого Андрея. У того просьба: помочь решить вопрос с пониженным напряжением на его участке. Особенно его беспокоит низкий уровень в гараже, где он разместил свою мастерскую с электрическими станками.

Поехали смотреть и проверять. Напряжение подается на вводной щит частного дома. Мой карманный мультиметр показал 203 вольта, что в принципе приемлемо для сельской местности.

А вот дальше начались чудеса. На его большой территории размещено несколько хозяйственных построек. Они подключены последовательной цепочкой: одно к другому. Гараж находится в самом конце.

Общая длина магистрали превышает сотню метров. Подключение выполнено тем, что было под рукой: медный провод 1,5 мм кв, а отдельные участки между строениями запитаны даже скрутками из алюминия 2,5 квадрата.

Этот участок обладает повышенным сопротивлением. Оно создает падение напряжения на входе в гараж до 185 вольт. А этого уже недостаточно для нормальной работы электродвигателей различных станков.

У Андрея на участке от дома до мастерской потери составили 18 вольт. Он собирался приобрести стабилизатор напряжения для гаража, а я ему объяснил, что так делать нельзя по следующим причинам:

1. стабилизатор поднимет уровень напряжения на своем выходе и мощность потребления станками еще больше возрастет;
2. от этого дополнительно увеличится нагрузка на проводку.

В этой ситуации возникнет дополнительная просадка напряжения на входе в стабилизатор, что повлечет:

• его отключение от защит;
• или возникновение аварийной ситуации в проводке из-за ее перегруза и перегрева.

Ненужные потери напряжения можно устранить только правильным подбором сечения кабеля питания с учетом транслируемой мощности и его надежным монтажом.

Учет мощности при расчете сечения кабеля

Способ, применяемый для расчёта с использованием таблицы:

• Сложить мощности электрических приборов, которые предполагается подключать.
• Найти значение их суммы.
• Затем перейти в раздел «вид проводки».
• Найти столбец с цифрой 220 Вольт.
• В этом столбце найти значение мощности, которое допустимо для медных (алюминиевых) проводов.
• В строке в крайнем левом столбце указано сечение провода.

Для монтажа проводки любых групп розеток используются кабели, имеющие сечение 2,5 кв.миллиметров. Чтобы обеспечить механическую прочность, требуется наличие запаса в толщину провода.

Два метода расчёта сечения кабеля с учётом тока и мощности, объединены в одну сводную таблицу:

Она удобна для использования. Если имеется информация о токе нагрузки и мощности, которую потребляют электроприборы, то можно найти всё необходимое.

Как правильно произвести расчет по другим показателям

При прокладке электрокоммуникаций стоит понимать зависимость сечения от силы тока, длины материала, напряжению и нагрузке. На этих критериях необходимо основывать выбор.

По току

Величина тока при прохождении через проводник в условиях комнатной температуры зависит от ширины, длины, удельного сопротивления и температурного режима. В квартирах и домах чаще всего используют медный провод, поэтому при подборе сечения ориентируются на данные ПУЭ.

По длине

В случае высокого токопотребления стоит выбирать короткий материал. Излишняя длина приведет к потере качества электропередачи – напряжение на отдельных участках будет «прыгать». Зависимость сечения от расстояния до точки запитки прописана в нормативной таблице.

По нагрузке

Для трехфазной сети свойственно тройное увеличение момента нагрузки. Двойной скачок нагрузки в режиме симметричного напряжения происходит, поскольку ток нулевого проводника равняется нулю. Точные данные можно узнать из таблицы.

Трёхфазная электрическая сеть

Расчет сечения провода по нагрузке предусматривает коэффициент одновременности 0,75 и может осуществляться математически:

1. Составляется список домашних электроприборов.
2. На основании документации или таблицы указывается номинальная мощность.
3. Устанавливается возможность эксплуатации техники при единовременной нагрузке.
4. Рассчитывается поправочный коэффициент по времени использования за сутки в процентном отношении к 24 ч для каждого из приборов.
5. Номинальная мощность оборудования умножается на поправочный коэффициент.
6. Все данные суммируются.
7. Находится значение в таблице и к нему прибавляется еще 15 %.

По напряжению

Программа для расчета падения напряжения на кабеле

Если планируется укладка кабеля на большое расстояние, принимаются во внимание риски падения напряжения. Показатель находится под влиянием:

• длины провода – при увеличении напряжение падает;
• площадь поперечного сечения – при увеличении снижается падение напряжения;
• удельное сопротивление проводника – стандартный размер 1 мм2/1 м.

Падение напряжения равно ток, умноженный на сопротивление. Показатель рассчитывается следующим образом:

1. Вычисляется ток по формуле I=P/(U*cosф). Величина cosф для бытовой электросети – 1.
2. На основании таблиц ПУЭ устанавливается сечение провода по току.
3. Рассчитывается общее сопротивление проводника. Используется формула Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Общее значение сопротивления при прохождении тока к потребителю и обратно увеличивается на 2.
4. Находится падение напряжения по формуле ΔU=I*R.
5. Вычисляется процент падения напряжения ΔU/U.

Если результат больше 5 %, подбирается кабель с большим сечением.

По плотности тока

Медные материалы с жилой сечением 1 мм2 имеют среднюю плотность тока 6-10 А. Токи данной величины протекают без перегрева или обгорания изоляции. Согласно ПУЭ, дополнительно на защиту оболочек нужно прибавить 40 %.

Предел в 6 А обеспечивает эксплуатацию проводки без привязки к времени. Верхний предел в 10 А указывает допустимую кратковременную нагрузку. При увеличении силы тока до 12 А повышается и его плотность, что приводит к обгоранию изоляции.

По маркировке проводов

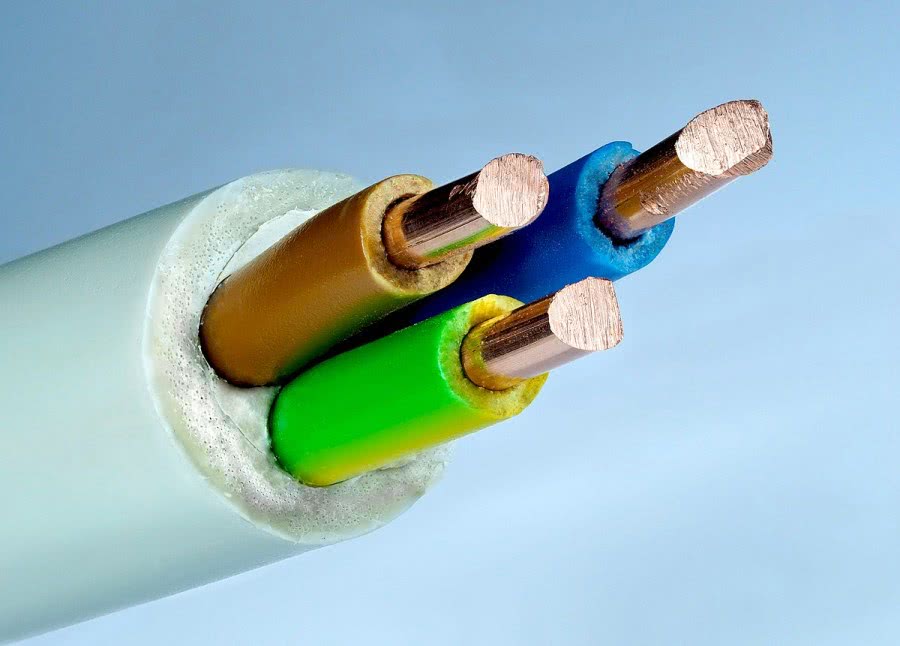

Кабель ВВГ-нг

Квартирная проводка монтируется при помощи кабелей ВВГ-нг и ВВГ. Первый не подвергается возгораниям, предназначен для внутренних, земельных и наружных работ. Материал выпускается с 2-4 жилами, с сечением каждой от 1,5 до 35 мм2.

Специалисты считают, что для точечного освещения хватит кабеля с сечением 0, 5 мм², для люстры – 1,5 мм², розеточных устройств – 2,5 мм².

Расчет сечения по мощности потребителей

Основное назначение проводников – доставка электрической энергии к потребителям в необходимом количестве. Поскольку в обычных условиях эксплуатации сверхпроводники не доступны, приходится принимать в расчет сопротивление материала проводника.

Расчет необходимого сечения проводников и кабелей в зависимости от общей мощности потребителей основан на продолжительном опыте эксплуатации.

P = (P1 P2 ..PN)*K*J,

• P – мощность всех потребителей, подключенных к рассчитываемой ветке в Ваттах.
• P1, P2, PN – мощность первого потребителя, второго, n-го соответственно, в Ваттах.

Получив результат по окончанию вычислений по вышеприведенной формуле, настал черед обратиться к табличным данным.

Теперь предстоит выбор необходимого сечения по таблице 1.

Устройства с активным видом нагрузки превращают всю полученную электрическую энергию, с учетом КПД,  в полезную работу: механическую, тепловую или в другой ее вид.

К устройствам с активной нагрузкой относятся лампы накаливания, обогреватели, электроплиты.

P = U * I,

• P – мощность в Вт;
• U – напряжение в В;
• I – сила тока в А.

Устройства с реактивным видом нагрузки способны накапливать энергию поступающую от источника, а затем возвращать. Происходит такой обмен за счет смещения синусоиды силы тока и синусоиды напряжения.

К устройствам с реактивной мощностью относятся электродвигатели, электронные приборы всех масштабов и назначений, трансформаторы.

Электрические сети построены таким образом, что могут производить передачу электрической энергии в одну сторону от источника к нагрузке.

Реактивная мощность имеет зависимость от угла смещения фаз между синусоидами напряжения и тока. Угол смещения фаз выражают через cosφ.

P = Pр / cosφ,

Обычно в паспортных данных на устройство указана реактивная мощность и cosφ.

P = 1200/0,7 = 1714 Вт

Если cosφ найти не удалось, для подавляющего большинства электроприборов бытового назначения cosφ можно принять равным 0,7.

K – безразмерный коэффициент одновременности, показывает сколько потребителей одновременно может быть включено в сеть. Редко случается, чтобы все устройства одновременно потребляли электроэнергию.

J – безразмерный коэффициент запаса. Характеризует создание запаса по мощности для будущих потребителей.

Прогресс не стоит на месте, с каждым годом изобретаются все новые удивительные и полезные электрические приборы. Ожидается, что к 2050 году рост потребления электроэнергии составит 84%. Обычно J принимается равным от 1,5 до 2,0.

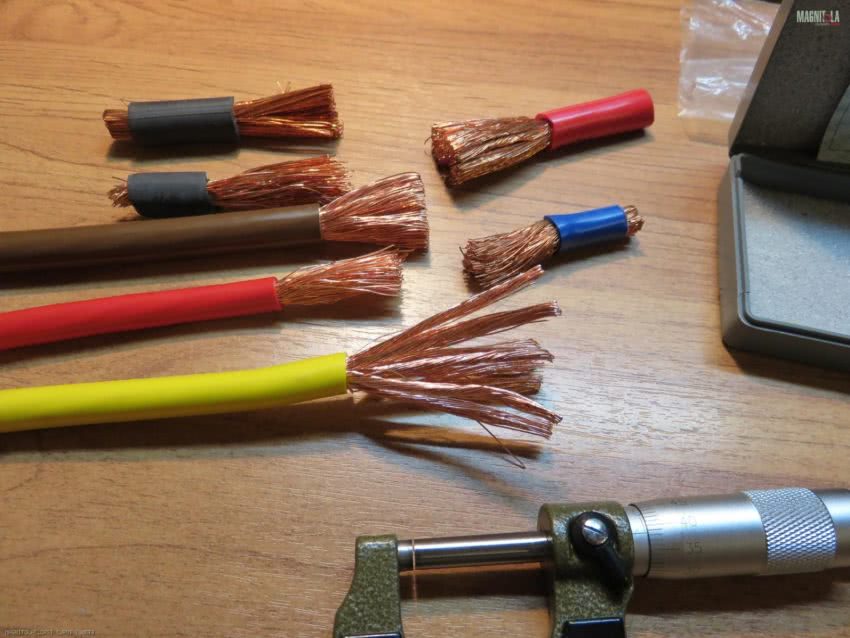

Часто бывает необходимо узнать, как грамотно рассчитать сечение провода по диаметру проволоки проводника.

S = π*R2 = π*D2/4, или наоборот

D = √(4*S / π)

• S – площадь жилы в мм2;
• R – радиус жилы в мм;
• D – диаметр жилы в мм;
• h, m – ширина и высота соответственно в мм;
• π — число пи, равное 3,14.

S = N*D2/1,27,

Где N – число проволочек в жиле.

Провода, имеющие свитые из нескольких проволочек жилы , в общем случае имеют лучшую проводимость, чем монолитные. Это обусловлено особенностями протекания тока по проводнику круглого сечения.

Электрический ток представляет собой движение одноименных зарядов по проводнику. Одноименные заряды отталкиваются, поэтому плотность распределения зарядов смещена к поверхности проводника.

Другим достоинством многожильных проводов является их гибкость и механическая стойкость. Монолитные провода дешевле и применяют их в основном для стационарного монтажа.

P = 5000*0,8*2 = 8000 Вт = 8 кВт

Используя значение расчетной мощности, ищем ближайшее значение в таблице 1.

Ближайшим подходящим значением сечения жилы для однофазной сети является медный проводник с сечением 4 мм2. Аналогичный размер провода с алюминиевой жилой 6 мм2.

Для одножильной проводки минимальный диаметр составит 2,3 мм и 2,8 мм соответственно. В случае применения многожильного варианта сечение отдельных жил суммируется.

Как выбрать сечение провода для сетей освещения 12 вольт

В разговорах с покупателями при обсуждении галогенного освещения на 12 вольт почему-то очень часто мелькает слово «слаботочка», что характеризует соответствующее отношение к выбору проводов — что есть под рукой, то и используем, напряжение ведь безопасное. Напряжение 12 вольт, действительно безопасное, в том смысле, что прикосновение к оголенному проводу с таким напряжением просто не ощущается, но вот токи в таких цепях текут достаточно большие (см. основные моменты использования безопасного напряжения в быту).

Рассмотрим для примера питание обычной галогенной лампы мощностью 50 W, ток в первичной цепи трансформатора I=50W/220V=0.23A (или, точнее, чуть больше с учетом КПД трансформатора), при этом во вторичной цепи 12 V течет ток I=50W/12V= 4.2 A, что уже в 18 раз больше. Если не учесть этот факт, можно столкнуться с очень неприятными неожиданностями.

Однажды ко мне за консультацией зашёл человек и рассказал, что он сделал в своем доме галогенное освещение, использовал надежный индукционный трансформатор 1000W при нагрузке 900W, провел от монтажной коробки отдельный провод к каждой лампе, но в момент включения провода просто загорелись, причем те провода, которые вели от выхода трансформатора к монтажной коробке.

На вопрос о сечении проложенных проводов — ответ: «Обыкновенное сечение, как везде — 1,5 мм 2 «. В стационарном режиме по этому проводу должен был течь ток I=900W/12V=75A, а при включении и того больше. Сечение медного провода в таких условиях должно быть не менее 16 мм 2

Отсюда вывод: важно не забывать о повышенных токах в цепях 12 вольт и соответственно выбирать провода. Этого, впрочем, иногда бывает совершенно недостаточно

Очень часто приходится сталкиваться с жалобами на то, что при использовании трансформаторов большой мощности (в данном случае уже 200W является большой мощностью), питающих несколько ламп, яркость свечения ламп заметно убывает с увеличением расстояния от трансформатора. Попытки справиться с этой проблемой путём увеличения мощности трансформатора, естественно, не приводят к улучшению ситуации, тем более не помогает увеличение мощности используемых ламп. Дело в том, что причиной данного явления является банальное падение напряжения на проводах в соответствии с законом Ома.

Проиллюстрируем сказанное на конкретном примере:

Допустим, надо запитать группу из трех ламп по 50W каждая, расположенную на расстоянии L от трансформатора, как показано на рисунке:

Эквивалентная схема имеет вид:

Сопротивление каждой лампы Rl= U 2 /P = 2.88 Ом, а сопротивление провода длиной L и сечением S

где ρ — удельное сопротивление, в данном случае меди (0,0173 Ом мм 2 /М).

Если на выходе трансформатора поддерживается напряжение U = 12 V, то ток через каждую лампу

а мощность, выделяемая в лампе

Пользуясь этими формулами, легко рассчитать зависимость мощности от длины провода. Результаты расчетов приведены в таблице (если нажать на картинку, то загрузится таблица в большем формате):

Таблицы сечения медного и алюминиевого кабеля

При определении большинства параметров расчётов пригодится таблица расчёта сечения кабеля, представленная на нашем сайте. Так как основные параметры рассчитываются на основании потребности потребителя тока все исходные могут быть достаточно легко посчитаны. Однако так же важную роль влияет марка кабеля и провода, а также понимание конструкции кабеля.

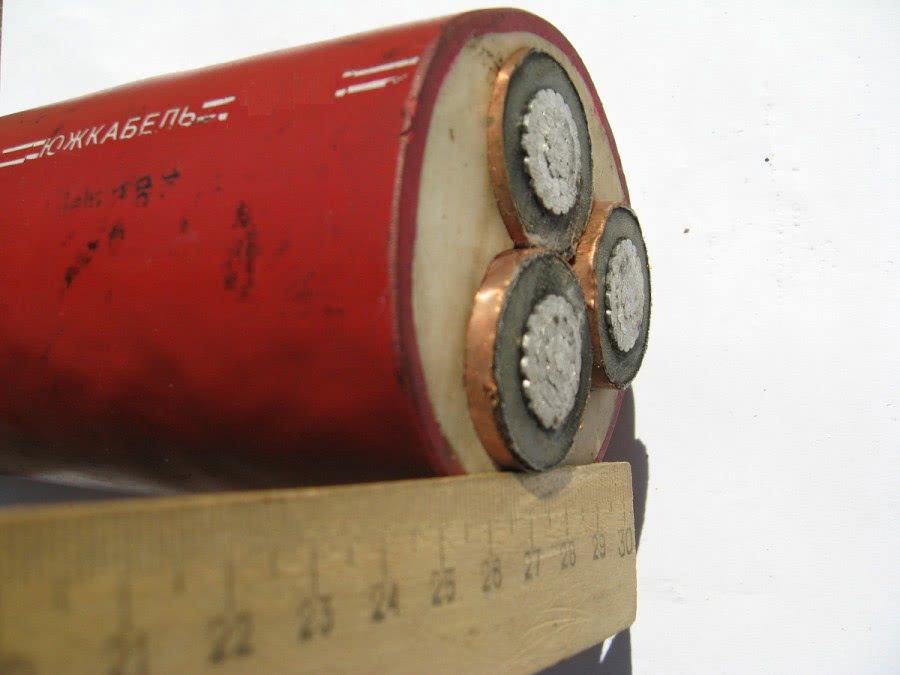

Основными характеристиками конструкции кабеля являются:

• Материал-проводника
• Форма проводника
• Тип проводника
• Покрытие поверхности проводника
• Тип изоляции
• Количество жил

Ток, протекающий через кабель создаёт тепло за счёт потерь в проводниках, потерь в диэлектрике за счёт теплоизоляции и резистивных потерь от тока. Именно поэтому самым основным является расчёт нагрузки, который учитывает все особенности подвода силового кабеля, в том числе и тепловые. Части, которые составляют кабель (например, проводники, изоляция, оболочка, броня и т. д.), должны быть способны выдержать повышение температуры и тепло, исходящее от кабеля.

Пропускная способность кабеля — это максимальный ток, который может непрерывно протекать через кабель без повреждения изоляции кабеля и других компонентов. Именно этот параметр и является результатом при расчёте нагрузки, для определения общего сечения.

Кабели с более большими зонами поперечного сечения проводника имеют более низкие потери сопротивления и могут рассеять тепло лучше, чем более тонкие кабели. Поэтому кабель с 16 мм2 сечения будет иметь большую пропускную способность тока, чем 4 мм2 кабель.

Для систем переменного тока обычно используется метод расчёта перепадов напряжения на основе коэффициента мощности нагрузки. Как правило, используются полные токи нагрузки, но если нагрузка была высокой при запуске (например, двигателя), то падение напряжения на основе пускового тока (мощность и коэффициент мощности, если это применимо), должны также быть просчитаны и учтены, так как низкое напряжение так же является причиной выхода из строя дорогостоящего оборудования, несмотря на современные уровни его защиты.

Практические рекомендации

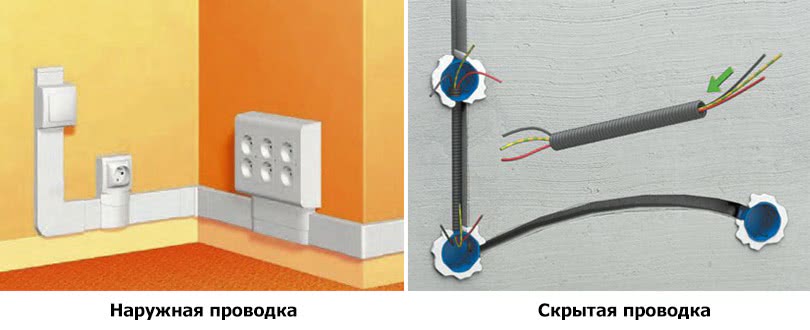

В зависимости от способа размещения проводка бывает открытого и закрытого типа. В квартирах всегда используют закрытую. В стенах и потолках проделывают специальные выемки/углубления, по которым и размещают проводниковые элементы. Планировка создается заранее, так как при наращивании проводки или монтаже придётся устранять отделку стен. Чаще всего монтаж выполняют медными плоскими проводами.

Если прокладка открытого типа, провода тянут вдоль поверхности. При этом используют гибкие круглые проводники. Их легко установить в кабель-каналы и пропустить через специальную гофрированную трубку.

При подключении мощных приборов рекомендуют применять отдельные кабели с автоматами включения. Так легче подобрать провода и соблюсти правила безопасности. При этом такой вариант считается практичным. В случае аварийной ситуации не придётся обесточивать всё жилое помещение.

Также специалисты советуют выбирать кабель по большему значению. Он без проблем сможет выдержать постоянные нагрузки, что позволит избежать перегрева и воспламенения проводки. Выбор проводниковой продукции с запасом – это ещё одна возможность подключить к линии дополнительный электроприбор.

Пример расчета сечения кабеля на примере BBГнг 3×1,5 и ABБбШв 4×16

Трехжильный кабель BBГнг 3×1,5 изготавливается из меди и предназначен для передачи и распределения электричества в жилых домах или обычных квартирах. Токопроводящие жилы в нем изолированы ПВХ (В), из него же состоит оболочка. Еще BBГнг 3×1,5 не распространяет горение нг(А), поэтому полностью безопасен при эксплуатации.

Кабель ABБбШв 4×16 четырехжильный, включает токопроводящие жилы из алюминия. Предназначен для прокладки в земле. Защита с помощью оцинкованных стальных лент обеспечивает кабелю срок службы до 30 лет. В компании «Бонком» вы можете приобрести кабельные изделия оптом и в розницу по приемлемой цене. На большом складе всегда есть в наличии вся продукция, что позволяет комплектовать заказы любого ассортимента.

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

• безопасность;
• надежность;
• экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( «Правила устройства электроустановок«). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

1. Напряжение питания (однофазное или трехфазное).
2. Материал проводника.
3. Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок«, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на ступень больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.

Похожие записи:

Как построить дом из сэндвич-панелей своими руками Установка входной металлической двери в квартиру своими руками Как покрыть крышу стеклоизолом своими руками Как установить входную дверь: видео + инструкция по самостоятельной установке Крыша для газобетонного дома: виды, особенности плоской и скатной конструкции Чем лучше обшить стены внутри каркасного и деревянного дома
