Каркас на потолок под гипсокартон: фото, схема установки и видео монтажа

Оглавление

Преимущества гипсокартона в сравнении со штукатуркой

Гипсокартон способен выровнять любые горбы и ямы, хоть полметра, хоть метр, да сколько угодно. Предел гипсовых штукатурок – 15 мм.
Возможность скрыть любые коммуникации: вентиляцию, электрику, сантехнику, балки и т.п.
Возможность изготовления любой бесполезной туфты, вроде изогнутых поверхностей, световых карманов, ниш и т.д.
В гипсокартон светильники можно встраивать, а не только вешать
Конструкция получается относительно легкой, но при этом достаточно прочной
Можно применить тепло- и шумоизоляцию. Это, кстати, одно из основных преимуществ гипсокартона в принципе
Отсутствие грязи и высокой влажности

Как составить чертеж?

Составление схемы каркаса является важным этапом обустройства потолка. От того, насколько правильно будет спланирована конструкция, зависит ее надежность и долговечность. Итак, что нужно сделать, чтобы составить грамотный чертеж, не будучи архитектором или дизайнером?

Измерить длину каждой стены, высоту углов, центра.
Выбрав низкий угол в комнате, начинайте отмерять расстояние между будущим подвесным потолком и поверхностью. Длина зависит от того, какие именно коммуникации вы будете размещать, какое освещение планируется использовать. Например, 5 сантиметров вполне достаточно, если нужно просто уложить проводку. Монтаж вентиляционных каналов и труб потребует больше пространства.
Схематически изобразите на бумаге, как именно будут располагаться профили, в каких местах крепиться.
Отметьте участки фиксации каждого профиля с шагом 30-40 см. Линии крепления отмечаются с шагом 60 сантиметров. В итоге, ваша схема гипсокартона на потолке должна отображать абсолютно ровную поверхность.
На следующем этапе вы отмечаете участки, где будет прокладываться электропроводка.
Используя отбивочный шнур, уровень и рулетку, перенесите разметку на потолок. Учитывайте, что листы всегда размещают от окна.

Выбираем форму для каркаса под гипсокартон на потолок

На данный момент времени, эти конструкции делают следующих видов:

классические. Здесь подразумевается, что форма потолка будет смонтированной по типу геометрической фигуры. Так первый или второй уровень может иметь форму прямоугольника, квадрата, круга или овала. Каждая фигура имеет свои характеристики, поэтому выбор следует делать на основании имеющегося в комнате интерьера. Имеют более простой монтаж, по сравнению с последующим вариантом;

фигурные и абстрактные. Такие конструкции более необычны и позволяют создавать уникальные устройства даже своими руками. Наиболее часто здесь второй уровень оформляется либо по типу ломаной кривой, либо по типу волны. Более красивы, но их монтаж несколько затруднен.

Выбор варианта конструкции зависит от ваших желаний, возможностей помещения и его предназначения.

Пошаговая технология монтажа

Теперь разберемся, как сделать двухуровневый потолок. Работы начнем с подготовки помещения, из которого нужно вынести мебель или закрыть ее полиэтиленовой пленкой.

Подготовка потолка

В принципе базовая поверхность не требует подготовки, потому что скрывается за новым покрытием. Если есть плохо крепящаяся старая отделка, то ее лучше удалить, чтобы она не упала на потолочную конструкцию.

Участки с плесенью зачищают до основания и обрабатываем противогрибковой пропиткой дважды, чтобы в будущем грибок не появился снова. Любые щели, дыры и трещины в основании нужно заделать раствором, чтобы повысить теплоизоляцию помещения.

На данном этапе под потолком прокладываем кабели к местам установки осветительных приборов. Если нужно дополнительно утеплить помещение, то к базовому потолку крепим теплоизоляционные материалы.

Разметка поверхности

Теперь приступаем к разметке стеновой и потолочной поверхности в помещении:

Для начала при помощи лазерного уровня находим угол, который ниже остальных, и вычисляем, на сколько понизится каждый уровень потолка.
После этого отметку каждого яруса откладываем вниз от этого угла.
Обе отметки при помощи того же уровня переносим на стальные углы в комнате.
Все полученные точки в углах соединяем горизонтальными линиями на стенах. В работе пригодится малярный шнур.
На базовом потолке выполняем разбивку мест установки продольных реек каркаса. По линиям ставим отметки через каждые 600 мм. Здесь будут крепиться подвесы.
Также на базовой поверхности рисуем линию перепада уровней. Если нужно начертить криволинейную границу перепада, то ее проще выполнить из дуг нескольких окружностей, центры которых можно привязать к углам или другим точкам на потолке.

Установка первого яруса

Начинаем делать двухуровневый потолок из гипсокартона своими руками. Для этого сначала монтируем первый ярус конструкции.

Работу ведем в такой последовательности:

По разметке на стенах помещения крепим направляющую рейку. При этом крайние крепежные приспособления устанавливаем от торцов профиля на расстоянии 5 см, а все последующие элементы монтируем с шагом 30-50 см.
На базовом потолке в поставленных точках закрепляем перфорированные подвесы. Каждый элемент крепим на пару дюбель-гвоздей.
Продольные потолочные профили нарезаем по длине и заводим торцами между полками направляющих на стене. В средней части рейку закрепляем на перфорированных подвесах. ПП профили монтируем с шагом 400 мм. Так каждый лист будет крепиться на четырех элементах. Усиленный каркас применяют в многоуровневых потолках.
Монтируем поперечные профили. Их крепим торцами к продольным рейкам, используя одноуровневые соединители. Поперечные профили не нужно фиксировать на подвесах.

Установка 2-го уровня

Второй ярус собираем в таком порядке:

По границе перепада уровней к верхнему каркасу прикручиваем шурупами направляющий профиль. Если нужно сформировать криволинейные очертания яруса, то полки профиля надрезают с определенным шагом.
После этого металлические стойки нарезаем по высоте перепада уровней. Один торец стойки крепим саморезами к НП-профилю, установленному на предшествующем этапе. Шаг установки сток зависит от кривизны поверхности и составляет 50-300 мм.
К нижнему краю ранее установленных стоек прикручиваем вторую направляющую, которая повторяет очертания границы перепада уровней. Для стыковки двух элементов используем угловой соединитель.
ПП-профили нарезаем по ширине нижнего уровня. Торцы реек заводим в паз направляющих второго уровня. Прикручиваем их саморезами. Если ширина яруса небольшая, то дополнительная фиксация в центральной части не понадобится. В противном случае используем перфорированные подвесы.
Если требуется, устанавливаем поперечные профили, которые соединяем с продольными элементами одноуровневыми соединителями.

Потолок в ванной

Ванную в каркасном доме следует оформлять легкими, но влагостойкими материалами. Например, ОСБ-панелями марки OSB-4. Вначале на всех плоскостях между вертикальными деталями каркаса и верхними горизонтальными лагами нужно растянуть полиэтиленовую пленку гидроизоляции. Стыки следует хорошенько проклеить водостойким клеем.

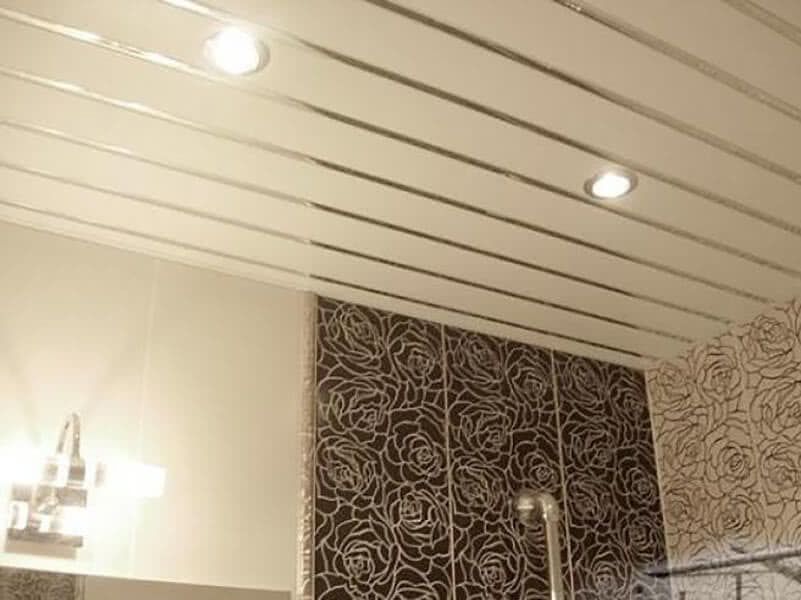

Легкие панели подойдут для ванной каркасного дома

Затем устанавливаем панели ОСБ. Когда все 6 плоскостей сформированы, следует обработать их стыки водостойким герметиком и нанести на поверхность слой гидроизоляции. Теперь на полу можно устраивать цементную стяжку и укладывать плитку, стены оформлять кафелем. На потолок можно крепить тот же натяжной потолок, который прекрасно ведет себя в условиях повышенной влажности.

Впрочем, можно использовать и подвесной потолок: обработанная гидроизоляционным раствором поверхность OSB-плиты не будет бояться проникновения влаги между его деталями.

Монтаж листов гипсокартона

Но сначала нужно сделать утепление (если в вашем случае это необходимо). Есть разные способы утеплить потолок. Возможно, самый удобный – это утепление минеральной ватой. Рулонный утеплитель просто кладется сверху на каркас. Работайте в перчатках, очках и респираторе – пыль от минеральной ваты раздражает даже кожу, не говоря уже слизистых оболочках.

И теперь можно прикручивать листы ГКЛ. Начинайте с того края, где помещается целый лист. Расположите лист поперёк длинных профилей, вплотную к стенам. Если вы всё сделали правильно и точно, то края листа по всей длине окажутся ровно на середине потолочных профилей.

Прикрутите лист ко всем профилям, и по краям, и посередине. По краю саморезы должны идти примерно через каждые 15 см, в остальных местах можно увеличить шаг до 20-25 см.

Как крепить листы

У ГКЛ есть лицевая сторона и изнанка. На лицевой стороне скруглена фаска по продольным краям листа и имеется небольшая неровность. Изнанка же всегда плоская – для плотного прилегания к поверхности.

Шляпку самореза нужно слегка утапливать в поверхность плиты

Делайте это осторожно: саморез довольно легко перетянуть, особенно при нехватке опыта. В такой работе очень помогает специальная бита для гипсокартона с ограничителем

По меткам на стене вы увидите, где проходят профили. Впрочем, можно заранее расчертить лист гипсокартона, ещё до того, как вы поднимите его и начнёте крепить. Продолжайте продольный ряд листов, торец к торцу, без зазоров. В этой работе сложно обойтись без помощника.

Приспособления чтобы не держать лист гипсокартона

Изготовьте подпорку. Возьмите доску чуть длиннее высоты потолка, прикрутите поперёк неё отрезок доски длиной около метра, чтобы получилась буква “Т”. Укрепите двумя дощечками наискосок. Таким приспособлением, похожим на швабру, пользуются мастера всего мира, когда делают монтаж гипсокартона на потолке.

Способы монтажа потолка ГКЛ без помощника:

Использование подъемника

Самодельный вариант удержания листа на потолке

Следующий ряд начинается с половины листа. Технология требует, чтобы швы между листами не пересекались крест-накрест. Правильное расположение плит напоминает кирпичную кладку.

Как резать листы гипсокартон

Ножом. Можно канцелярским. Отметьте ровно середину и сделайте надрез по линейке. У вас наверняка остался кусок потолочного профиля – используйте его как линейку. Надрез может быть неглубоким, достаточно прорезать бумагу. Подложите под надрез тот же профиль или положите лист на край стола и сломайте его. Останется только разрезать бумагу с обратной стороны.

Если же нужно отрезать очень узкую полоску, то проще воспользоваться ножовкой по дереву.

У резаных краев нужно дополнительно снять фаску. Это необходимо для качественного шпаклевания. Тем же ножом срежьте с лицевой стороны несколько миллиметров под углом около 45°. Точность на этой стадии не требуется. Заводские продольные края не трогайте – у них фаска уже скруглена.

Подробные секреты работ с гипсокартоном.

Конструирование многоуровневого потолка из гипсокартона

Монтируя, к примеру, подиум на потолке из гипсокартона, обязательно придется устанавливать материал на потолок таким образом, чтобы высотные перепады были визуально заметны. Схема подобного рода работы будет уже в значительной мере сложнее, причем не только по причине того, что протяженность вертикали увеличится, а также в связи с тем, что монтаж дополнительных уровней потребует значительного усиления каркасной системы. Чтобы сэкономить существенную часть материала, усиливать каркас можно лишь в одном месте, то есть прямо в районе вертикального потолочного участка, не затрагивая при этом угол потолка из гипсокартона.

На составление чертежа для потолка оказывают влияние следующие параметры:

Фиксируемые подвесами профили первого уровня потолка должны закрепляться с шагом в 50 – 60 сантиметров, а для второго уровня этот параметр равен уже 40 сантиметрам. При этом следует учитывать, что подобная мера подходит только для тех профилей, которые несут на себе основной вес второго уровня потолка. Однако в том случае, если крепления к профилю переходного по высоте каркаса нет, то нагрузка в данном случае никак не изменится.
Наименьшая разница в таком показателе, как высота между уровнями, должна быть равна толщине монтируемого гипсокартонного листа. Монтируя потолок волной из гипсокартона, следует помнить, что любой рельеф, выраженный на поверхности потолка, способен в значительной мере придать ему оригинальность и уникальный дизайн.
Лучше всего, чтобы разница между монтируемыми уровнями была равна профильной ширине, то есть составляла 60 сантиметров. Подобное свойство оптимально с точки зрения простоты устройства потолка из гипсокартона.
При условии, если между первым и вторым уровнем потолка нет расстояния в 20 сантиметров, то необходимость скреплять нижнюю и верхнюю каркасную часть вертикально расположенного участка пропадает. Исключение может составить лишь тот случай, когда монтаж второго потолочного уровня осуществляется возле стены без каких-либо подвесов и является небольшим по ширине. В таком случае весь вес должен быть перемещен на стойки, устанавливаемые через 25 – 40 сантиметров.

Таким образом, можно отметить, что вариантов устройства гипсокартонных потолков существует множество, но важно, чтобы к каждому из них были составлены хотя бы схематично оформленные чертежи. Фото подробных чертежей и инструкции по укладке гипсокартона на потолок всегда могут предоставить специалисты строительных фирм.

Готовим инструменты для изготовления каркаса и обшивки гипсокартоном

Самым главным моментом, который обеспечит качество и быстроту проводимых монтажных работ, является наличие необходимого инструментария. Вам понадобятся:

шуруповерт;
дрель;
стремянка;
шпателя;
строительный уровень;
карандаш и линейка;
угольник и рулетка;
наждачная бумага;
кисточка.

Но это еще не полный перечень того, чем вам необходимо запастись для того, чтобы монтаж был прост. Также в данной ситуации вам нужно будет прикупить следующие материалы:

профиля: стартовые, направляющие и несущие (стоечные);
подвесы;
листы гипсокартона;
крепежные элементы: саморезы, дюбеля с шурупами;
армирующая лента;
шпаклевка и грунтовка;
краска или любой другой вид отделочного материала.

Количество необходимых материалов можно посчитать по начертанному чертежу.

Монтаж потолочного освещения

Закрытое помещение любого типа нуждается в установке дополнительных осветительных приборов, даже если уровень естественного освещения достаточно хорош. Исходя из небольшой толщины потолочного гипсокартона (9,5 мм), новое декоративное основание не в состоянии выдерживать большие нагрузки. Габариты и масса современных люстр бывает разной. Легкие осветительные приборы небольших размеров разрешается устанавливать напрямую на гипсокартонный лист или направляющий профиль.

Массивные габаритные люстры нуждаются в специальном подходе. Существует два достаточно простых в реализации варианта установки люстры на подвесную систему из гипсокартона. Первый способ – обустройство закладной плиты во время сооружения каркаса, что позволяет в дальнейшем подвесить осветительный прибор массой до 20 кг.

Порядок работы следующий:

Участки, где будут размещены светильники или люстры, оснащаются платформой из фанеры в форме круга или квадрата 25х25 см толщиной от 20 мм.
После укладки гипсокартона на потолок и проведения его финишной отделки, прибор монтируют на шурупы к закладной сквозь гипсокартон. Для этого сгодятся простые саморезы по дереву 4,5х50 мм;
В тех случаях, когда в качестве крепежа люстры используется крюк, его заворачивают в древесину, используя крупную винтовую нарезку (она обычно продается в комплекте с пластиковыми дюбелями).

Во втором случае осветительный прибор напрямую крепят к бетонной плите перекрытия, что дает возможность не ограничивать себя в выборе люстры по весу или размерам:

Если дистанция между черновой и декоративной поверхностью превышает 20 см, участок под крепление светильника необходимо обустроить до того, как ставить гипсокартон на потолок.
В других случаях крепежный крюк можно устанавливать после проведения финишной отделки подвесной поверхности. Все что нужно для этого – сделать в плите круглые вырез диаметром 50 мм, а потом, используя перфоратор и сверло на 10 мм, через вырез просверлить в бетоне отверстие глубиной от 80 мм.
Далее проводится установка рым-болта или резьбовой шпильки нужно длины, где на конце имеется крюком диаметром 8 мм. Закручивание разжимного анкера производится вручную.
Вставляя рым-болт в анкер, используют легкое пристукивание, пока не произойдет характерный металлический щелчок. Данный вариант установки светильников позволяет заполучить потайное место для прокладки различных коммуникаций.

Подбираем профили и толщину листов гипсокартона

Разновидности профилей для листов гипсокартона Гипсокартон используется в совокупности с профилями. Они представлены внушительным количеством. Каждый тип отличается собственным функциональным предназначением. В соответствии с этим выбирают желаемый вариант, чтобы добиться надежности и долговечности перегородки.

Для конструкции потребуется направляющий профиль. Он отличается сечением в виде шеллера. Его используют в качестве основания для фиксации стоечного профиля. Ширина полок при стандартна – 40 мм, а ширина спинки может варьироваться от 50 до 100 мм.

Понадобится и стоечный профиль. Его отличительными чертами становится наличие загибов на полках и ширина в 50 мм. Выделяют и потолочный вариант, но он не нужен, так как крепление к потолку отсутствует.

Если планируется создание углов, которые требуют эстетичности оформления, приобретите специальный угловой профиль. С его помощью удастся защитить мягкие углы, которые созданы посредством листов гипсокартона.

В создании изящных криволинейных конструкций помогут арочные профили. Они представлены полками и спинкой, которые цельно соединены между собой. Однако при этом имеются деления, помогающие их согнуть и добиться утонченных закругленных форм. Последний возможный вариант профиля, который выделяют по функциональному предназначению – маячковый. Его используют для выравнивания стены в качестве упора.

Перегородка из гипсокартона с внутренней подсветкой

Подготовка потолка перед установкой гипсокартона

Особенной отделки и выравнивания потолочного основания не потребуется, подвесная конструкция хорошо скрывает все недостатки. Однако небольшая подготовка все же нужна.

Что делать:

Снять старую облицовку, стараясь максимально обнажить бетонные плиты перекрытия. Однако если штукатурка держится хорошо, то можно оставить слой без снятия. Достаточно удалить участки, где декор шелушится, обваливается, зачистить границы зоны.
Ремонт перекрытий проводится при наличии щелей и трещин. Заделывать их можно стартовой шпаклевкой, цементным раствором или монтажной пеной.
Иногда попадаются участки, где видно арматуру. Металл следует очистить от ржавчины, промазать преобразователем ржавчины, дать просохнуть и только потом заделать щели.
Грунтовка поверхности обязательна почти всегда. Делается процедура для обеспыливания поверхности и упрочнения сцепления штукатурки с основанием. Грунтовать лучше на 2-3 раза, при этом раствор подбирается не только глубокого проникновения, но и с антисептическими добавками.

В последнюю очередь прокладываются инженерные коммуникации. Для начала нужно определить необходимость постоянного или периодического доступа к проводам, а потом уложить их сообразно потребностям. Электрические кабеля укладываются в защитную гофру, чтобы минимизировать риск пожара при замыкании, а вентиляционные каналы выполняются из пластиковых труб.

Монтаж направляющего каркаса

После завершения подготовительного этапа наступает момент делать потолок из гипсокартона своими руками.

Пошаговая инструкция монтажа направляющего каркаса выглядит так:

Замерить рулеткой самый низкий угол в комнате, поставить метку на расстоянии 5 см от потолочного основания.
Уровнем отмеряется аналогичная высота по всем остальным углам. После этого выставляются метки, по которым отбивается горизонтальная черта – уровень нижней границы монтажа профилей.
Направляющий каркас прикрепляется вдоль стен с присадкой на дюбеля. Если в некоторых местах нужно удлинить профиль, то расшивка делается из куска металлопрофиля.

Монтаж основного профиля

При размерных показателях листа 120х150 см, потолочные профили крепятся с шагом в 40 см. Так элементы будут уложены дважды посередине и по обоим краям на профили.

Монтаж основного профиля происходит следующим образом:

Потолок разметить карандашом для упрощения крепежа.
Через каждые 2,5 м установить перемычки из этого же металлопрофиля. Если листы другого размера, то расчет производится по параметрам материала. На точках стыков закрепить крабы.
Определить место монтажа подвесов. Установка первого в 30 см от стены, последующих в 60 см друг от друга. Крепеж анкерами, обычные дюбеля не подходят, они проседают под весом конструкции и вылетают из стены.

Остается закрепить потолочные профили к подвесам, начиная от углов помещения. Теперь каркас готов, можно приступать к следующим работам.

Укладка теплоизоляционного материала

Утепление потолка помогает решить проблему утечки тепла и звукоизоляции. Для работы лучше подходят листовые или рулонные материалы с уже имеющейся пленкой гидроизоляции, например, пенофол фольгированный толщиной в 4 мм.

Материал можно посадить на степлер, шурупы, но если такой вариант неприемлем, подходит обычный сапожный клей или жидкие гвозди. Крепеж не нарушает структуру утеплителя, при этом хорошо держит его на потолке, не давая сползать и отваливаться. Как альтернатива – двухсторонний скотч.

Промазывать клеем лучше как профили, так и пенофол – обеспечивается прочность сцепления. Жидкие гвозди наносятся только на утеплитель, а скотчем проклеиваются все швы. При применении фольгированного пенофола листы укладываются так, чтобы фольга «смотрела» в сторону жилой комнаты.

Установка листов ГКЛ

А теперь о том, как сделать потолок из гипсокартона прочным и практичным. Закрепление на профиле будет проще, если есть помощник, который подержит элементы во время крепежа. Но можно обойтись своими силами, применив распорку на длинной ручке – вариант «швабры» высотой до потолка. Длинная поперечина будет придерживать лист, пока мастер его крепит.

Собрать потолок можно разными способами, но лучше крепить листы на саморезы для гипсокартона. Вкручивать метизы следует по краям листа и в точках, где под листом проходит профиль. Шаг саморезов 30-40 см.

Ввинчивать метиз нужно так, чтобы шляпка утапливалась в тело облицовки и не возвышалась над уровнем ГКЛ. Однако при прикладывании избыточной силы, часто мастер нарушает лист картона. Этого делать нельзя, гипс остается без защиты и быстро разрушается. Все остальные листы крепятся аналогичным образом. На этом основная часть работы окончена.

Монтаж деревянного каркаса

Каркас для подвесного потолка из деревянного профиля

Как сделать потолочный каркас – это идеальная поверхность, обеспечивающая надежное крепление, нежели к основному потолку.

В целом стоит придерживаться некоторых правил, начиная сборку и монтаж:

Вымеряем проектное положение подвесного потолка на кухне или в другом помещении с помощью разметки;
Для этого используем уровень длиной 1,2 м – 1,5 м или гидроуровень.
Можете применить нивелир, а если объект строительства имеет большую площадь, подойдет лазерная установка;
Чертим осевую линию на потолке;
От основной линии прочертим вправо и влево еще две линии, которые и станут основными осями профилей.

Крепим подвесы

Мы разметили шаги, чтобы каркас для гипсокартона смонтировать грамотно и рассчитать тип нагрузки на точки крепления подвесов для потолка. В следующем шаге нам необходимо прикрепить подвесы к несущему основанию.

Существует два способа их монтажа: собственно, крепление прямого подвеса и крепление через тягу, его еще называют нониус-подвесом.

Это может быть:

анкерный подвес, оснащенный зажимом;
подвес комбинированный;
подвес для реек или профилей;
подвес пружинный;
подвес-нониус;
нониус-хомут.

Металлический подвес

При этом нониус-подвесы созданы для профилей 60х27, а подвесы для реек – 24х38.

На следующем этапе все еще подготавливаем каркас для гипсокартона на потолок, и теперь необходимо установить подвесы:

Сверлим отверстия 0,6 мм в диаметре и 40 мм в глубину с помощью перфоратора прямо в несущем основании;
В проушину вставляем тяги – либо в пластину подвеса, либо в отверстие нониус-подвеса, забиваем дюбель-гвоздь анкерный в несущее основание для фиксации;
Плоскогубцами отогнем тягу под углом 90;
Надеваем подвес на тягу, фиксируя пружинный зажим в состоянии полного нажима;
Затем отпускаем пружинный зажим.

Установка подвесов

Крепим профили

Итак, мы прикрепили подвесы, чтобы оборудовать потолочный каркас, а теперь перейдем к креплению несущего основания реек и профилей. Затем мы проверим и выровняем их по проектной разметке в горизонтальном положении.

Длина рейки должна быть на 10 мм меньше длины помещения. Чтобы соединить отдельные профили, применяют профильный удлинитель. Для этого его нужно вставить в рейки, соединить и зафиксировать их шурупами.

Монтаж каркаса для гипсокартона состоит из сборки реек, которые крепятся непосредственно через подвесы к основанию базового потолка. Конструкция каркаса представляет собой несущие профили, то есть рейки, соединенные с помощью шурупов, к которым и крепится гипсокартонный лист.

Следите при монтаже каркаса за отсутствием прогибов, допустимый прогиб – не более 4 мм.

Разметка потолка под каркас гипсокартона

Для этого нужно предпринять такие шаги:

Замер высоты углов- замерять высоту углов в комнате;

— определить угол с наименьшей высотой.

Он будет служить отправной точкой для нанесения разметки. Ведь нам нужно, чтобы конструкция была ровной относительно горизонтали;

Разметка потолка- произвести разметку.

На стенах для профилей обозначаем ровную линию. На потолке для прямого подвеса ставим точки. Лишняя разметка ни к чему, будет только запутывать. Для этих целей удобно использовать лазерный уровень или водяной.

Самодельный водяной уровеньСовет. Водяной уровень нужной длины можно сделать самостоятельно используя капроновый шланг (н-р, из медицинской капельницы) диаметров 10-15 мм. и заполнив его водой.

Может случиться так, что в вашей комнате не только углы разные, но также и длина противоположных сторон. В этом случае, старайтесь первым делом уровнять по горизонтали. А дальше нарисовать на потолке четкий рисунок и ровнять конструкцию по краям. Так вы сможете визуально отцентрировать потолок.

Установка многоуровневого металлического каркаса для гипсокартонного потолка

Отмечаем на самом низком углу помещения уровень расположения нижнего яруса.
Отбиваем малярным шнуром линии монтажа по периметру комнаты.
Прикрепляем направляющий профиль с уплотнительной лентой таким образом, чтобы нижний его край размещался строго по уровню.
Делаем разметку на потолке, отмечая контуры границ второго и первого ярусов.
По нанесенному контуру фиксируем направляющий профиль. Для его изгиба при необходимости делаем насечки с противоположной стороны. Учтите, что чем круче должен быть изгиб, тем меньшее расстояние между насечками нужно соблюдать.
Нарезаем из несущего профиля отрезки, длина которых соответствует высоте межпотолочного пространства.
Прикрепляем заготовки в вертикальном положении к направляющему профилю на потолке.
По низу деталей фиксируем направляющий профиль.
По всей площади потолка, которую занимает второй ярус, устанавливаем потолочный профиль, соединяя направляющие на стене и по контуру границы уровней.

Последовательность проведения работ: краткая схема

Не допустить ошибок в процессе монтажа обрешетки поможет и следование проверенному алгоритму действий. Классический монтаж конструкции для подвесного потолка из гипсокартона представляет собой определенную последовательность работ:

Выравнивают углы потолка, тем самым упрощая подгон гипсокартонных листов в дальнейшем.
Проводят электромонтажные работы, имея схему расположения осветительных приборов, составленную заранее

Важно, чтобы длина кабеля к точкам расположения приборов была не менее 15 см от гипсокартонного потолка.
Составляется схема каркаса для потолка из гипсокартона с нанесением разметки на поверхность потолка.
Монтируют горизонтальные направляющие, подвесы, профили.
Крепят гипсокартонные листы.
Готовую конструкцию отделывают грунтовочными и шпаклевочными смесями под покраску или оклейку обоями.

Подготовка помещения и бетонного основания

удалите остатки предыдущего отделочного материала с бетонного потолочного основания: обязательно очистите его от осыпающейся штукатурки и обработайте антисептиком для профилактики возникновения грибка или плесени;
если на основании есть трещины, то заделайте их при помощи шпаклевки на цементной основе, а после загрунтуйте;
приобретенные листы гкл для адаптации к температурному режиму помещения выдержите в течение нескольких дней — лучше всего если они будут при этом находиться в горизонтальном положении;
постарайтесь максимально освободить комнату — уберите мебель, а если сделать это невозможно из-за ее габаритов, то накройте пленкой для защиты;
соблюдение техники безопасности — приоритет, которого требуется всегда придерживаться, поэтому подстройте свое рабочее место под себя для достижения максимального уровня комфорта, подготовьте защитные очки, перчатки, проверьте исправность стремянки.

И, конечно, без дополнительной помощи тут не обойтись, поэтому заранее договоритесь с кем-либо — иначе двухуровневый потолок из гипсокартона своими руками смонтировать будет весьма проблематично.

Монтаж каркаса перегородки из профиля под гипсокартон

Начинается цикл операций с выбора места возведения перегородки в комнате. Как место выбрано, на противоположных стенах отмечаются две метки, по которым будем рисовать линию вплоть до потолка.

Чтобы рисуемые лини были строго вертикальными – пользуются уровнем. Вертикальные линии соединяем по потолку и полу, таким образом получив прямоугольную разметку.

По завершении нанесения разметки будущей перегородки начинают крепеж направляющих профилей. Крепятся они к потолку и полу.

Что касательно профилей для стен, то могут применяться как те же направляющие, так и стоечные. Какой выберете Вы – не критично.

Каждый из закрепляемых профилей должен быть проклеен уплотнительной лентой.

Это касается тех, которые примыкают к конструкциям несущего типа. Подобная лента упрочняет конструкцию перегородки и повышает звукоизоляцию.

Дверной проем создается путем выставления профилей и их дальнейшего усиления. Часто применяемая комбинация – это два стоечных профиля, которые вставляются друг в друга, однако данный вариант применим не ко всем типам металлопрофиля. Во втором случае вставляется брусок внутрь самого профиля. Чем тяжелее планируемая дверь, тем толще профиль применяется.

Дверной проем должен делаться с запасом относительно ширины двери. Для дверей шириной 90 см оставляемый запас должен составлять порядка 9 см. ПС имеют длину на сантиметр меньше высоты помещения.

На что обратить внимание в ходе работ

Для верного сбора каркаса перегородки пользуются следующим правилом: стоечный профиль устанавливается таким образом, чтобы ребро жесткости было направлено в сторону, с которой будет начинаться крепление гипсокартонных листов.

Это связано с тем, что листы крепятся изначально к самому ребру, а уж затем к оставшейся части профиля. Чтобы было понятней: если облицовка гипсокартоном будет осуществляться слева-направо, то ребра должны смотреть в сторону левой стены.

Как дверные профили закреплены, между ними устанавливают перемычку из профиля направляющего типа. Данная перемычка делается изначально чуть длиннее ширины проема (примерно на 20 см), так как затем из выпирающих частей делают уши, которые загибаются на боковые профили.

Для большей жесткости добавляют еще два профиля вертикально, начиная от перемычки. Расстояние между этими двумя профилями должно быть порядка 40 см.

По завершении создания дверного проема перегородки, устанавливаем все оставшиеся вертикальные ПС также с шагом в 40 см. По завершении данного этапа можно приступать к креплению гипсокартонных листов.

Таким образом мы рассмотрели как сделать каркас под гипсокартон для разного типа конструкций. Алгоритм монтажа несложен, он лишь требует внимательности и аккуратности.

Как смонтировать каркас потолка под гипсокартон
