Как выполняется кладка вентиляционных каналов из кирпича

Оглавление

Устройство вентиляционных каналов

Решая, как сделать вентиляцию в доме из газобетона, особое внимание нужно уделить устройству вентиляционных каналов. Учитывая при этом хрупкость материала, его способность впитывать влагу и неустойчивость к высоким температурам

Вентканалы в газобетонных домах строятся одним из следующих способов:

Выкладывание канала из кирпича;
Гильзование асбестовыми или пластиковыми трубами;
Установка стального оцинкованного короба с облицовкой маломерными газобетонными блоками.

Воздуховоды из оцинкованной стали

Последний способ применяется редко из-за его трудоемкости и дороговизны. Кроме того, на стенках металлических конструкций образуется конденсат, губительный для газобетона, поэтому такие каналы нужно дополнительно теплоизолировать.

Вентканалы из кирпича

Если вы решили выкладывать вентиляционные каналы из кирпича, вам пригодится следующая инструкция:

Чем меньше в доме таких каналов, тем лучше. Поэтому устраивать их желательно в стенах смежных помещений с высокой влажностью (котельная, постирочная, санузел, кухня). Как правило, они и располагаются рядом, так как объединяются общей системой водопровода и канализации.

Кирпичный воздуховод в стене между кухней и санузлом

Для кладки можно использовать только полнотелый кирпич или пустотелый, но с заполнением всех пустот строительным раствором.

Каналы выполняются из полнотелого керамического кирпича с тщательной заделкой швов

Очень важно аккуратно накладывать раствор, не допуская падения смеси внутрь канала. Швы следует заполнять полностью и затирать через каждые 2-3 ряда кладки, чтобы отработанный воздух не проникал в смежные каналы и помещения

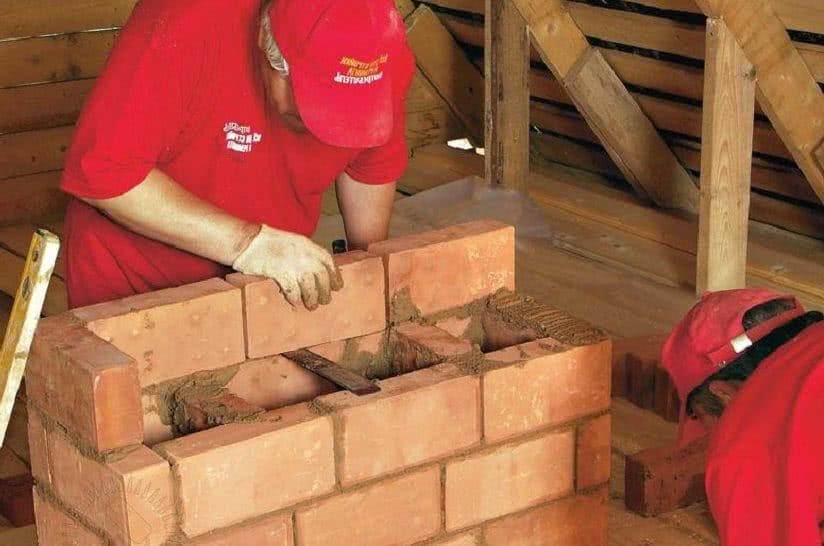

Кирпичные вентканалы выкладываются с особой тщательностью и аккуратностью

Стенки каналов внутри должны быть максимально гладкими, чтобы выступы не препятствовали свободной циркуляции воздуха. Поэтому лишний раствор со стыков нужно постоянно снимать и разглаживать поверхность мастерком. Либо кирпичный канал в процессе кладки гильзуется металлическим воздуховодом.

Оцинкованный воздуховод в кирпичной кладке

Гильзование пластиковыми трубами

Для устройства принудительной вентиляции этот способ считается самым эффективным, так как на пластике практически не образуется конденсат.

Пластиковые воздуховоды прямоугольного сечения

Как правило, для её монтажа используют круглые трубы диаметром 13 см или прямоугольные с площадью сечения 150 см2. Сечение каналов для естественной вентиляции должно быть больше.

Стандартный диаметр принудительной вентиляции — 13 см

Но это приблизительные данные. Чтобы точно рассчитать размер воздуховодов, нужно знать объем выводимого воздуха, количество проживающих в доме, учесть климатические условия и другие параметры. Это задача для специалистов.

Устройство вентиляции в доме из газобетона выполняется параллельно с возведением стен.

В блоке, находящемся на уровне вентиляционного отверстия, крепят отвод и соединяют его с пластиковой трубой.

Закладка пластиковых каналов из канализационных труб

Для обхода воздуховодов в блоках при дальнейшей кладке выпиливают отверстия, на несколько миллиметров превышающие размеры труб. Газобетон очень легко пилится обычной ножовкой.

Выпиленное в блоке отверстие

Пространство между стенками блоков и воздуховодами заполняют раствором. Трубы по мере роста высоты кладки стыкуют друг с другом, наращивая вверх.

На этом этапе к замурованной в стену трубе присоединяется следующий элемент

В местах прохода труб через чердак и крышу их обязательно утепляют.

Утепленный вентканал на крыше

На уровне чердака отдельные воздуховоды объединяют в один канал и выводят через крышу на улицу либо подсоединяют к канальному вентилятору или рекуператору. Все отверстия с выводами каналов в стенах заделывают и герметизируют.

Варианты конструкции систем

Вентканалы в частном доме из кирпича могут иметь разное устройство. Выбирают конструкцию с учетом характеристик комнат и одной общей для вытяжки особенности. Вместе с отработанным воздухом выводится и тепло. Чтобы предупредить охлаждение, в вентиляционную систему включат изгиб в виде кирпичной лесенки. Она создает барьер и предупреждает преждевременный отвод нагретого воздуха: задержавшись, воздушный поток успевает частично отдать тепло в комнату.

Выводы из помещения

Такая конструкция используется для обустройства сложной вентиляции. В верхней части постройки все каналы объединяют в общую шахту и выводят через крышу, наподобие дымохода. Ее высота и диаметр зависят от объема помещений и дистанции до конька кровли.

Стеновая труба

Кирпичный дымоход монтируют во внутренних стенах

Воздуховод обустраивают прямо во внутренней стене. Монтировать вентканалы, а тем более дымоходные стеновые трубы в наружных стенах допускается только в исключительных случаях. Стена соприкасается с холодным внешним воздухом. При этом отработанный газ, проходя через воздуховод, охлаждается быстрее и не прогревает помещение должным образом. По этой же причине внутри самого дымохода или вентканала быстро образуется конденсат. Это снижает тягу и ускоряет износ, так как на стенках шахты осаждаются кислотные ангидриды. Стеновую трубу в наружной стене нужно дополнительно утеплять.

Дымоходный стояк заканчивается на верхнем перекрытии и превращается в обычную дымовую трубу. Высота дымохода и оголовка вентканала зависит от места выхода.

Коренная труба

Кирпичный дымоход на собственном фундаменте

Обустраивается обычно в деревянных постройках. Возводят кирпичный дымоход на собственном фундаменте, причем последний не примыкает к фундаменту здания. Толщина стенок равна половинке кирпича.

Коренную трубу можно подключить к двум очагам. Для этого устанавливают перекидные рукава.

Насадная труба

Сооружается прямо на печи. Специалисты рекомендуют ставить кирпичный дымоход не прямо на шейку печи, а уложив на нее предварительно плиту из железобетона с отверстиями. Это приспособление позволяет в дальнейшем ремонтировать печь, не разбирая дымоход.

Размеры и требования

Основные нормы, предъявляемые к вентзазорам кирпичных стен, регулируются СНИПом. Согласно этим документам, размер зазора составляет 1,5—2 см. Но практика показывает, что неровности и дефекты стеновой поверхности не укладываются в эти рамки. Поэтому фактический вентзазор составляет 3—5 см. Воздух по воздушной подушке должен проходить беспрепятственно. Кладка кирпича осуществляется таким образом, чтобы обеспечить вентиляцию, при которой влага вытесняется через верхнее отверстие потоком воздуха, проникающего через нижний зазор, размером 10*10 см. Отверстия размещаются по горизонтали с диапазоном 2,5 м.

Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Эксплуатация вентиляционных каналов и дымоходов

Наиболее частые причины неисправностей

Причин плохой работы дымоотводящих каналов и вентиляционных систем может быть множество, и большая их часть связана с безответственностью их владельцев.

Если отсутствие надлежащей тяги наблюдается в только что установленных печах и каминах или в дымоходе газового котла — это, скорее всего, промах строителей, то есть, установка системы дымоотведения и вентиляции в частном доме была проведена с ошибками.
Неработающая приточно-вытяжная вентиляция в квартирах многоэтажного дома также чаще всего связана с ошибками в проектировании или строительстве, но иногда вентканалы и дымоходы просто используются рабочими во время строительства здания в качестве мусоропровода. Засоренные каналы не в состоянии справляться со своей задачей, поэтому система вентиляции в доме будет работать из рук вон плохо.
Засорение может происходить и не по вине человека, когда в короб вентиляционного канала попадают инородные предметы извне — пыль, паутина, листья, птицы.
Кроме того, в процессе эксплуатации происходит естественное отложение грязи на внутренних стенках дымовых (сажа) и воздушных (пыль, жир) каналов.
Сжигание в печах и каминах бытового мусора и дров с высоким содержанием смолы или плохо просушенных дров также становится причиной быстрого засорения дымоходов, труба изнутри покрывается толстым слоем сажи. Это не только ухудшает тягу, но и может привести к пожару в частном доме, если сажа вспыхнет при перегреве. При эксплуатации газового котла такие проблемы возникают намного реже, так как в современных отопительных агрегатах топливо сгорает практически полностью.
Наконец, плохая тяга в дымоходе газового котла или печи может возникать не только из-за засорения, но и в результате неисправностей дымоходов и вентканалов, появляющихся из-за усадки здания, коррозии, появления трещин и обрушений, старения материала, из которого сделаны каналы.

Правила и советы по эксплуатации

Так как большое число пожаров и отравлений угарным газом связано с тем, что дымоход и вентиляция не справляются со своими функциями, разработаны специальные правила их эксплуатации и трубо-печных работ. Они объединены с требованиями по эксплуатации вентиляционных шахт и каналов, так как правильная работа вентиляции не менее важна для человеческого здоровья.

Основные положения этих правил таковы:

Дымовые каналы каминов и печей, работающих на твердом топливе, необходимо подвергать проверке и чистке перед началом и после окончания каждого отопительного сезона. Дымоходы непрерывно работающих печей и газового котла проверяются каждые 2–3 месяца.

Проверка вентиляционных каналов помещений, где производится эксплуатация газового котла, должна осуществляться два раза в год — летом и зимой.
Если проверка вентканалов и дымоходов дома выявила серьезные неисправности, требующие ремонта, использование газового котла запрещается до момента их устранения.
К ремонту допускаются только организации, имеющие соответствующую лицензию, работники которой обладают надлежащей подготовкой. Приступать к работе они могут после того, как будет составлен акт проверки вентканалов и дымоходов в многоквартирном или частном доме.

Эти правила должны соблюдаться неукоснительно как владельцами частных домов, так и организациями, ответственными за содержание и обслуживание многоквартирных построек.

Помимо выполнения обязательных правил, желательно соблюдать и следующие рекомендации:

Не сжигайте в топке печи или камина бытовой мусор, особенно пластиковые пакеты и бутылки.
Регулярно проводите обслуживание: очищайте топку и поддувало от золы.
Используйте только хорошо высушенные качественные дрова.
Для усиления тяги в трубе дымохода газового котла или канале и создания принудительной вытяжки установите вентилятор вытяжной для дымохода. Этот совет особенно актуален для дымоходов с недостаточным внутренним сечением. Вентилятор-дымосос для камина
Оголовок (дымник) с защитной решеткой
На дымоход на крыше дома проводится установка защитного оголовка с сеткой, это простое устройство предотвращает попадание в канал мусора (см. Как сделать дымник). В зимнее время необходимо регулярно обеспечивать осмотр оголовков, чтобы не допустить их обмерзания и закупорки каналов.

Какие ошибки допускают при сооружении вентиляции

Специалисты выделяют несколько ошибок, которые допускаются при возведении конструкции самостоятельно:

Игнорирование системой в закрытых помещениях. Чаще всего это комнаты, кладовые, не имеющие окон. В них не циркулирует воздух, что приводит к быстрому размножению плесени, грибка. Исправить данную проблему можно, оснастив помещение искусственным источником подачи и вывода воздуха.
Трещины, отверстия в стене, через которые заходит холодных воздух с улицы. В таком случае необходимо заделать все трещины, а отверстия можно закрыть вентилятором или вытяжкой, которая будет предотвращать попадание холодного воздуха внутрь и выводить теплый наружу.
Не предусмотрены технические щели в дверях, чтобы воздух мог функционировать естественным образом. Оптимальными размерами дверных отверстий являются 80×80 или 150×150 мм. Если их нужно замаскировать, то для этого подойдет декоративная решетка.
Установка пластиковых окон. Они имеют самые высокие показатели герметичности, что делает невозможным естественную циркуляцию. Такая ситуация приводит к образованию химических веществ, которые выделяет пластик, грибка и плесени. Чтобы избежать таких проблем, нужно постоянно пользоваться системой проветривания помещения, установленной в пластиковом окне.

Самостоятельное обустройство вентиляционной системы в кирпичных зданиях часто сопровождается появлением повторяющихся ошибок. Во-первых, в помещениях без окон не предусматривают канал, в этом случае повышается влажность воздуха, на стенах образуются плесень и грибки. Для решения этой проблемы достаточно обустроить воздуховод с производительностью 15 м³/ч.

Наружную стену оснащают отверстием, полагая, что его будет достаточно для полноценного воздухообмена. В него нужно установить вентилятор, а окружающий кирпич защитить с помощью гидрофобного состава, чтобы в зоне «окошка» не скапливалась влага.

Чтобы улучшить циркуляцию воздуха в доме, межкомнатные двери можно оснастить вентиляционными решетками

Если во внутренних дверях не предусмотрены вентиляционные отверстия (достаточно щели у нижнего края полотна), будет нарушена эффективная цикличность потоков.Чтобы решить эту проблему, не искажая интерьерную композицию в помещениях, можно оснастить двери декоративными решетками или втулками, которые будут пропускать чистые либо отработанные воздушные массы. Общая их площадь может варьироваться в рамках 80-150 см².

Подключаем вытяжку

Иногда мощности вентиляции для кухонного помещения оказывается недостаточно. На помощь приходит вытяжка, удаляющая неприятные запахи. Только необходимо осуществить ее правильное подключение к каналу системы вентилирования.

Подсоединение выполняется специальными переходными элементами и воздуховодами, все соединения должны быть герметичными.

Подключенная труба для вытяжки воздуха не должна являться помехой и перекрывать вентканал полностью. Если она не работает, воздух уходит по основной системе посредством тяги.

Для нормальной работы вытяжки следует предусмотреть отсутствие преград для хождения воздуха – сделать максимально короткий воздуховод, постараться исключить поворотные участки, использовать только гладкую трубу.

Вытяжная шахтная система

Шахты естественной вентиляционной системы устанавливаются на крыше дома, по аналогии с дымовой трубой печки. Они могут быть индивидуальным каналом или иметь канал, объединенный с вентиляционным. Шахты со своим каналом изготавливаются путем кирпичной кладки с утеплением фибролитом или каркасным утолщенным утеплителем. Шахты второго типа – из кирпича с заполнением из теплоизоляционного и влагостойкого материала (пенопласт, пеностекло, керамзит и др.) или с утеплением из досок толщиной 40 мм, покрытых кровельной сталью поверх слоя войлока (минеральной ваты), пропитанного глиняным раствором и оштукатуренного.

Определение высоты вытяжных шахт.

Высота шахты над крышей должна соответствовать следующим условиям:

В случае ее размещения около конька крыши, устье шахты (отверстие вытяжки) должно располагаться выше конька более чем на 0,5 м.
При удалении от конька на расстояние 1,5-3 м устье может находиться на одном уровне с коньком.
Если до конька более 3 м, то отверстие располагается по стороне угла в 10º к горизонту с вершиной на коньке.
В помещениях, где готовится пища, высота шахты должна быть не менее 1 м.
Высота устья над кровлей в обычных домах принимается порядка 1 м; а в случае сильных выбросов с резким запахом (факельный выброс) – не менее 2 м.
Если есть риск очень сильных загрязнений воздуха, то шахту придется поднять на высоту не менее 3 м.

Подготовка к монтажу вентиляции частного дома

Правильная вентиляция – это та, что в самом начале грамотно запроектирована. Допущенные в расчетах ошибки потом исправить будет практически невозможно либо слишком дорого. Лучше все изначально сделать по всем правилам.

Это для облицовки цоколя можно взять самые разные материалы. Особых строительных норм здесь нет. А вот проект для системы вентиляции или свайного фундамента должен рассчитываться с соблюдением массы СНиПов и ГОСТов. Иначе долго коттедж не простоит либо жить в нем будет просто некомфортно.

При проектировании домашней вентиляции следует учесть:

Наличие в помещении плиты или камина.
Кубатуру каждой комнаты и коттеджа в целом.
Количество проживающих.
Необходимость встраивания в систему воздушных фильтров и их тип.
Индивидуальные архитектурные особенности здания и многое другое.

По нормам в жилых помещениях коттеджа весь объем воздух должен за час меняться минимум один раз (кратность воздухообмена равна «1»). Для подсобок, подвалов и коридоров этот коэффициент уменьшается до «0,2».

В кухне воздух должен меняться со скоростью 60–100 м3/час в зависимости от типа плиты. Причем если последняя газовая, то замена должна производиться с кратностью не ниже трех раз за час по объему кухонного помещения. В санузлах и туалетах воздухообмен должен равняться 25–50 м3/час.

Принудительно-вытяжная вентиляция в кухне

Для внутридомовой канализации вентиляция обустраивается отдельно посредством вывода вентиляционной трубы с общего стояка. Также отдельно рекомендуется обустраивать вентканал для вытяжки над кухонной плитой. Причем сводить воздуховод от нее и из санузла в одной шахте нельзя. Это может привести к выходу канализационных “амбре” в кухню.

При подготовке проекта также надо учесть размеры вентиляционных каналов и их пропускную способность, мощность системы отопления и габариты вентиляторов. Параметров рассчитать придется немало. И все они должны быть точными и безошибочными, иначе эффективность вентиляции получится не такой, как хотелось бы.

Однако проект вентиляции для большого дома лучше заказать у специалистов в этой области с соответствующими инженерными познаниями. Здесь цена ошибки может выйти слишком высокой.

Немного теории

В начале нашего повествования мы рассмотрим важнейшие теоретические аспекты, которые необходимо знать. Без данных знаний процедура создания вентиляционной системы не увенчается успехом.

Порядовка кладки канала для стены в полтора кирпича

Способы организации вентиляционной системы

Сегодня активно применяются две методики обеспечения циркуляции воздуха в помещениях: естественная и механическая.

Естественная

Предполагает осуществление воздухообмена за счет разницы давления внутри здания и за его пределами. При использовании такой методики свежий воздух будет поступать в помещение по средствам организованных отверстий в перекрытиях.

В таком случае кладка вентканалов из кирпича должна осуществляться еще на этапе строительства дома. Для того чтобы повысить эффективность такой системы, рекомендуется установить в каналы дефлектор.

Это особое аэродинамическое устройство, которое создает область пониженного давления. При увеличении амплитуды данного показателя повышается тяга.

Механическая

Такой проект гораздо сложнее реализовать своими руками, однако он придает более высокую эффективность системы. Заключается он в использовании различных вентиляторов или эжекторов. Они устанавливаются прямо в вентиляционные шахты.

Стоит отметить достоинства данного метода:

Увеличение тяги в несколько раз, по сравнению с естественной системой.
Позволяет устанавливать специальные фильтры, которые будут очищать воздух от пыли.
Существует возможность создания климат-контроля в доме за счет установки сплит-систем.
Он никак не зависит от погодных условий, следовательно, способен создать благоприятные условия даже в регионах с суровым климатом.

Система комбинированной вентиляции

Однако среди всех этих достоинств проскальзывает и один серьезный недостаток – внушительная цена. В частности, затраты будут на покупку специального оборудования и на электроэнергию (узнайте также как организовать печную кирпичную трубу своими руками).

Основные требования

Первым делом нужно ознакомиться со списком основных требований, чтобы знать к чему стремиться. Эти указания содержатся в СНиП 2.04.05-86, который затрагивает аспект вентиляции и кондиционирования.

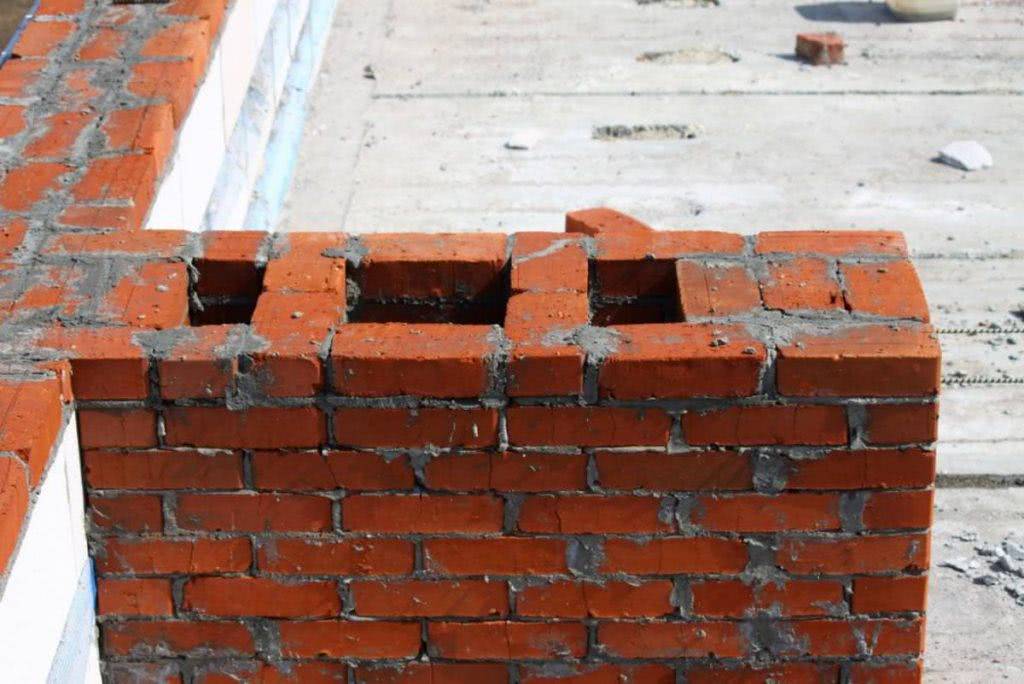

На данном фото вы можете увидеть шахту, которая рассчитана сразу на два помещения. Такое решение весьма разумное, так как сокращает количество операций

Вентиляционная шахта из кирпича должна строиться только при наличии проектной схемы здания и с соблюдением всех правил и норм.
Для удаления воздуха из отапливаемых помещений необходимо создать систему вентиляции с естественным побуждением. Продукты сгорания от печей должны удаляться по средствам дымового канала.
Размещать вентканалы из кирпича нужно с учетом правил пожарной безопасности. В частности, не допускается их расположение в непосредственной близости от печей или каминов. Если не учитывать данное правило, в случае возникновения пожара они станут катализаторами возгорания.
Решетки на венткалах должны быть такими, чтобы их ячейки были всегда открытыми. Желательно, чтобы они не имели вертикальных выступов.

Решетку можно декорировать и тогда отверстие приобретет презентабельный внешний вид

Размеры вентиляционных каналов из кирпича для дымоотвода должны быть такими, чтобы обеспечивалось требуемое сечение.

Выбирать его нужно исходя из тепловой мощности печи:

14х14 см – при мощности не более 3,5 кВт.
14х20 см – при мощности 3,5-5,2 кВт.
14х27 см – при мощности более 5,2 кВт.

Факторы, от которых зависит тяга

В холодное время года разница температур между улицей и помещением будет значительной. В такой ситуации значительно увеличивается количество выводимого воздуха. Проще говоря, чем теплее на улице, тем меньшее значение тяги требуется.

Тяга – это скорость продвижения воздушных потоков. От неё напрямую зависит количество выводимого из помещения воздуха. Также на этот показатель оказывает влияние и площадь сечения вентиляционного канала. Чем она больше, тем сильнее тяга.

В итоге можно отметить, что для холодных регионов нашей страны требуется более эффективная система вентиляции.

Технология кирпичной кладки вентиляционных каналов

Вытяжные вентканалы в кирпичном доме способны удалять тепло вместе с отработанным воздухом, поэтому рекомендуется при проектировании заранее предусмотреть довольно эффективную деталь – изгиб в форме кирпичной лесенки. В этом случае возникнет препятствие для преждевременного оттока нагретых воздушных масс.

Кирпич: каким он должен быть, замечания по кладке

Для возведения кирпичных стен в жилых строениях принято брать на вооружение полнотелый камень. Если возникла необходимость в использовании во время кладки пустотелых облицовочных аналогов, все выемки в них необходимо заполнять рабочим раствором либо глиной. Силикатный кирпич не подойдет для формирования качественных воздуховодов, этот материал имеет свойство разрушаться под пагубным воздействием температурных перепадов.

Нередко при создании вентиляционного канала возникает необходимость в кирпичах, имеющих нестандартные параметры, например, при перевязке швов, при формировании зон прилегания стенок. Механическая обработка материала осуществляется с применением следующих инструментов:

болгарки;
молотка-кирочки или кельмы;
специфичных механизмов для резки.

Чтобы сэкономить, лучше обрабатывать таким образом бой, то есть кирпич со сколами, отсутствующими углами.

При составлении сметы на материал принимают во внимание несколько условий:

этажность здания;
геометрические характеристики каналов, конфигурацию;
в отношении осадочных швов – важность отделки;
площадь помещений;
необходимость в осуществлении перевязки с эксплуатируемой кладкой;
стоимость и вид кирпича.

Специалисты отмечают, что на итоговую стоимость работ не оказывают влияния такие факторы, как марка материала, его цвет, степень стойкости к промерзанию.

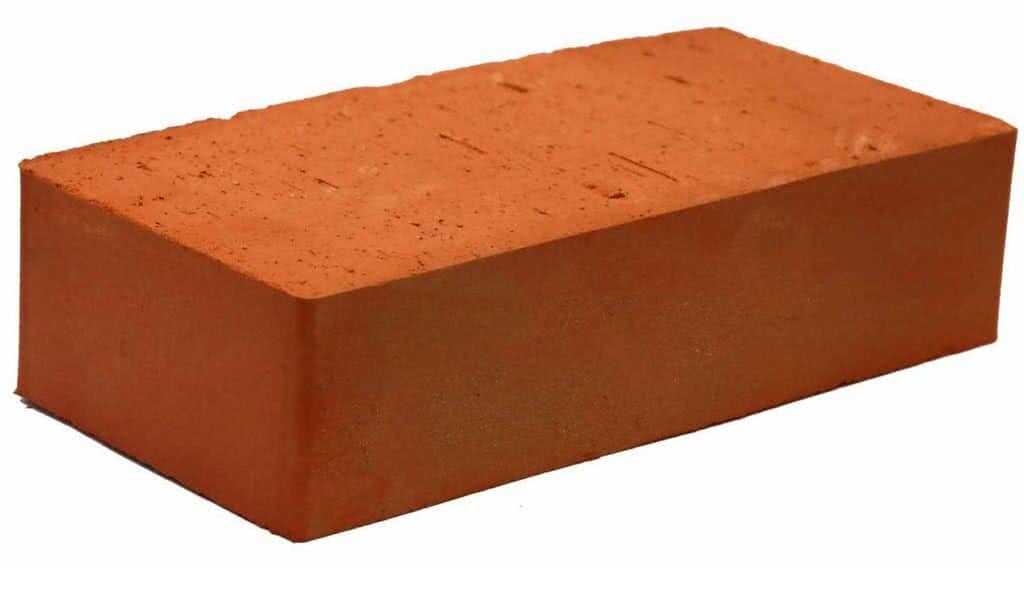

Для сооружения вентканалов следует использовать рядовой полнотелый керамический кирпич

Особенности приготовления раствора

Для устройства вентканалов используется тот же раствор, что и для возведения внутренних кирпичных стен. Замес будет иметь оптимальную крепость, если во время сборки компонентов тщательно соблюдать пропорции:

нужно взять 3 части строительного песка, непременно очищенного;
1 часть цемента марки М500.

Сухие компоненты заранее соединяют, в них дозированными частями вливают воду, непрерывно помешивая смесь. Нужно добиться такой характерной консистенции замеса, чтобы при наклонении емкости раствор не выливался.

Раствор для кладки кирпича должен быть довольно густым

Очередность выполнения кладки

Все работы сводятся к следующим этапам:

Тщательное составление чертежа будущей конструкции.
Нанесение разметки – здесь используется описанный выше складной шаблон.
Выкладка первого ряда в строгом соответствии уровню, в процессе используется деревянный короб либо буйки

Важно придерживаться прямолинейности всех углов и поверхностей.
Если кладка осуществляется в условиях высокой температуры, чтобы обезопасить кирпич от чрезмерной сухости, нужно периодически смачивать его водой – тогда можно добиться улучшения сцепки раствора и материала.
Выкладывается в соответствии с чертежом все до 4 ряда.
На кирпичи монтируются буйки – их выкладывают, придерживаясь уровня, непосредственно в канал. Эти элементы защищают воздуховод от мусора, неизменно сопровождающего монтажные работы, помогают соблюдать строгую геометрическую форму отверстия.
Буйки перемещают через каждые 7-8 рядов.
Если при проектировании были выявлены шансы на то, что в помещение и расположенные поблизости вентиляционные коммуникации будут вместе с воздухом попадать продукты сгорания, лучше воспользоваться кладкой, выполняемой по схеме «впритык».. Во время работ важно тщательно соблюдать одинаковую толщину швов

При кладке необходимо выдерживать форму углов и тщательно соблюдать одинаковую толщину швов

Во время работ важно тщательно соблюдать одинаковую толщину швов. При кладке необходимо выдерживать форму углов и тщательно соблюдать одинаковую толщину швов. При кладке необходимо выдерживать форму углов и тщательно соблюдать одинаковую толщину швов

При кладке необходимо выдерживать форму углов и тщательно соблюдать одинаковую толщину швов

Сколько стоит кладку построить

Для вентиляционного канала можно использовать б/у кирпич

Несмотря на популярность монолитного и каркасного домостроения, кладка из штучных материалов до сих пор пользуется спросом при строительстве. Качественно сделать работу под силу опытным мастерам, с определенными навыками и знаниями. Если планируется для выполнения такого вида работ приглашение специалистов, то тогда обязательно составляется смета. На нее влияет:

этажность постройки;
площадь помещений;
геометрическая сложность каналов;
выполнение перевязки с уже существующей кладкой;
необходимость отделки осадочных швов;
вид материала и его цена, пр.

В то же время скорость выполнения работ не зависит от таких характеристик кирпича, как марка прочности, устойчивость к промерзанию, цветовые предпочтения. Поэтому эти параметры не влияют на расценки.

Уточненные расчеты учитывают реальные затраты рабочего времени по каждому виду выполняемых работ (человеко-часы). Проведя хронометраж выполнения каждой строительной операции, определяется точная ее продолжительность. Имея эти данные, а также размер средней заработной платы по конкретному региону можно посчитать часовой тариф по формуле:

Р = С/V,

где:

Р – тариф (руб.);

С – размер зарплаты (средний) (рублей/день);

V – продолжительность работ за день (час).

Пример

Бригада выполняет кладку, работая 12 часов в день. При показателе С = 900 р./день стоимость работ 1 часа будет: 900/12 = 75 рублей в час.

Принимается во внимание и то, что тариф на укладку, к примеру, пустотелого полуторного кирпича будет значительно ниже. Это аргументируется более высокой скоростью выполнения работ. Количество штучных единиц в единице кладочного объема в этом случае тоже будет меньше

Все это объясняет, почему цены на этот вид услуг в различных регионах, на разных объектах отличаются

Количество штучных единиц в единице кладочного объема в этом случае тоже будет меньше. Все это объясняет, почему цены на этот вид услуг в различных регионах, на разных объектах отличаются.

Правильно выполненная система вентиляции в доме поможет поддерживать оптимальные параметры микроклимата, способствует чистоте воздуха в нем, предотвратит образование загрязнений в каналах и потерь тепла.

Подключение вытяжки

В кухне может «не хватать» действия только вентиляции, устроенной в стене, особенно, если часто готовят и кухня небольшая. Выручает вытяжка, которая удаляет неприятный воздух из кухни

Важно правильно подключить ее к вентканалу. Расстояние до вентшахты желательно чтобы было минимальным. Иначе эффект вытяжки будет снижен

Да и смотрятся длинные воздуховоды некрасиво

Иначе эффект вытяжки будет снижен. Да и смотрятся длинные воздуховоды некрасиво.

Для подсоединения нужны специальные воздуховоды и переходники. Соединяют элементы герметично. Для безопасности и эффективной работы важны ряд правил. При подключении вытяжной трубы она не должна перекрывать вентиляционный канал целиком: когда не работает, — действует основная вентиляция, от тяги воздуха. Для этого нужно не забыть поставить решетку над входом вытяжной тубы.

Чтобы вытяжка не подвела, нужно чтобы у воздуха не было препятствий

Вот почему важно, чтобы длина воздуховода была покороче. А о поворотах вообще лучше забыть. Качественной тяге будет способствовать и гладкость трубы

Поэтому гофрированные трубопроводы, которые предпочитают из-за из гибкости, — все-таки задерживают воздушный поток. Уж если не обойтись, нужно сглаживать повороты. Опасно: если в кухне пользуются газовой нагревательной колонкой, вытяжку нельзя выводить в ее дымовой канал

Качественной тяге будет способствовать и гладкость трубы. Поэтому гофрированные трубопроводы, которые предпочитают из-за из гибкости, — все-таки задерживают воздушный поток. Уж если не обойтись, нужно сглаживать повороты. Опасно: если в кухне пользуются газовой нагревательной колонкой, вытяжку нельзя выводить в ее дымовой канал

Схемы и инструкции по кладке вентканала из кирпича
