Особенности и организация вентиляционных каналов

Оглавление

Как не выстудить дом

На первый взгляд, задача проста: пробей где-то в стене дыру, и свежий воздух пойдёт в помещение.

Возможно, в тёплых краях так и поступают, а с нашими морозами уже через 20 минут температура в комнате станет не комфортной. Поэтому:

  • каналы притока свежего воздуха оборудуются нагревателями или рекуператорами;
  • снабжают эти каналы системой фильтрации выхлопных газов и пыли;
  • обеспечивают эффективное шумоподавление;
  • желательно также, чтобы имелась возможность управления влажностью воздуха в зависимости от сезона;
  • ещё одна проблема – устранение образующегося конденсата. Чтобы стенки канала в стужу не зарастали льдом, предстоит осуществить теплоизоляцию.

Схемы вентиляции

Схема организации принудительной вентиляции в частном доме может быть:

  • приточной (вентилятор работает на приток воздуха в комнаты);
  • вытяжной (вентилятор вытягивает воздух на улицу);
  • комбинированной приточно-вытяжной.

В первых двух случаях система состоит из вентиляционного канала (на вытяжку либо приток) с вентилятором и фильтрами, который дополняется отдушинами или воздуховодами для естественного тока воздуха. А в третьем вентиляция выстраивается из двух вентканалов, имеющих каждый свой нагнетатель.

Потоки воздуха в частном доме

Приточная

При приточной вентиляции воздух забирается с улицы, очищается и подогревается или охлаждается по необходимости, а только потом подается в помещения. Выход его наружу из коттеджа происходит по обычным вытяжным воздуховодам и через подоконные отдушины. То есть происходит его механическое нагнетание внутрь, а уходит он уже на улицу самостоятельно естественным образом через вентиляционные отверстия, двери и окна.

Воздухообмен в доме в приточной вентиляцией

Если вентиляция устраивается в небольшом по квадратуре частном доме, то описанный выше способ ее организации является наиболее оптимальным. Достаточно правильно рассчитать необходимый воздухообмен и мощность вентилятора.

Монтаж вентиляции после вряд ли вызовет трудности. Воздуховоды для нее обычно делаются из гибких гофрированных труб соответствующего диаметра. А вентиляционное оборудование со всеми фильтрами, ионизаторами и т.п. приобретается в виде готовой установки. Ее надо будет лишь закрепить в выбранном месте и соединить с вентканалами.

Приточный клапан в частном доме

Вытяжная

В вытяжной вентиляции все происходит наоборот. Приток свежего воздуха в дом происходит естественным образом. Для этого обустраиваются отдушины и вентиляционные шахты с отверстиями в стенах. А вот вытягиваются использованные воздушные массы из комнат уже принудительно с помощью механической вытяжки с вентилятором.

Главный недостаток данного варианта – втягивание в дом холода с улицы по зиме вместе с поступающим извне свежим воздухом. Если коттедж построен в местности с холодным климатом и низкими зимними температурами, то компенсировать этот момент придется большим объемом тепла от обогревателей. А это дополнительные траты на отопление.

Однако если поток холодного уличного воздуха пустить не через отдушины непосредственно во внешних стенах, а через подпол, то он по пути до жилых комнат немного нагреется. И проблема будет не такой серьезной

Но при проектировании данный вопрос крайне важно просчитать и все предусмотреть заранее

Конструктивные особенности вытяжной вентиляции

Приточно-вытяжная

Комбинированный вариант состоит из двух принудительных подсистем. Одна используется на приток воздуха, а вторая на вытяжку. Они могут быть разъединенными, каждая сама по себе, и пересекающимися в рекуператоре.

Это самая сложная в проектировании и устройстве вентиляция. Она требует сложных расчетов и большого количества воздуховодов. Однако используя ее, хозяин коттеджа гарантирует себе максимально комфортный микроклимат в жилище. Такая система позволяет в автоматическом режиме контролировать все параметры комнатного воздуха. Не зря именно ее часто выбирают в качестве одного из элементов «умного дома».

Как оборудовать приточно-вытяжную вентиляцию в частном доме

Особенности обустройства вентиляции в мастерской

Работа в мастерской связана с наличием в воздухе ядовитых и вредных для здоровья веществ. Проектирование и построение вентиляции в таких помещениях зависит от вида работ и характера вредных факторов.

Рассмотрим основные особенности, влияющие на конфигурацию и параметры вентиляционных систем, для разных типов мастерских.

#1. Пылеудаление в столярной мастерской

Мелкодисперсная пыль – это основная проблема мастерских занимающихся деревообработкой. Такая взвесь частиц может находиться в воздухе все 24 часа, хотя и не заметна для глаз, но вдыхается легкими. Кроме того, она оседает на всех поверхностях. При любом сквозняке или запуске двигателей станков, инструментов, она снова оказывается в воздухе.

Организация системы пылеудаления (аспирации) усложняется наличием большого количества источников пыли и разных фракций стружки. По этой причине требуется подводить отсасывающие рукава с индивидуальной фильтрацией к каждому станку.

Системы пылеудаления действуют по принципу циклона. Загрязненный воздух всасывается вращательным движением вентилятора и под действием центробежной силы более тяжелые частицы пыли опускаются на дно емкости. Очищенный воздух поднимается вверх. Дополнительно может происходить увлажнение потока для лучшей очистки

Но, кроме вредного воздействия на дыхание, древесная пыль еще обладает пожаро- и взрывоопасными свойствами. Что предъявляет повышенные требования к системам вентиляции в плане исключения электростатики и заземления конструкций.

#2. Очистка воздуха в автосервисе

Мастерская автосервиса относится к помещениям с повышенным загрязнением воздуха. Постоянное наличие выхлопных газов, окиси углерода и азота, аэрозолей, паров бензина, краски и других технических жидкостей предъявляет особые требования к производительности вентиляционной системы. Мощность приточного и вытяжного блока выбирается с запасом, для обеспечения прокачки всего объема помещения с рекомендованной кратностью  20 – 30.

Кроме того, загрязненный воздух должен проходить фильтрацию и отводиться отдельной от общей вентиляции трубой.

#3. Вентиляция ремонтной и кузнечной мастерских

Выделяемые при сварочных и слесарных работах продукты горения электродов, дым, гарь и пыль при резке и обработке металла требуют отвода с помощью локальных вытяжек. Что регламентируется ГОСТ 12.3.003, СП 49.13330, ПОТ Р М 020-2001 , СТО 221 НОСТРОЙ 2.10.64-2013 и правила безопасности при производстве строительно-монтажных, газосварочных и электросварочных работ.

Для ручной электросварки их ориентировочная производительность выбирается из расчета обеспечения воздухообмена от 1500 до 4500 тыс. м3*ч/кг, деленного на вес электродов, сжигаемых за 1 час.

При полуавтоматической сварке объем увеличивают до 1700 – 2000 тыс. м3*ч/кг.

Оборудование вентиляцией рабочего места сварщика имеет первостепенное значение. Пары металлов и шлака содержат вредные окислы марганца, соединения кремния, титана и других химических элементов, которые приводят к заболеваниям нервной системы, легких, способны накапливаться в организме

Общая циркуляция воздуха распределяется в соотношении притока к вытяжке 1:3 для верхнего яруса, и 2:3 – для нижнего.

Особенность вентиляции кузнечной мастерской ­– необходимость отвода избыточного тепла, ядовитых газов. Для этого используют локальные отсосы над печами и естественную вентиляцию.

При расчете производительности систем вентиляции для всех типов мастерских по рекомендованной кратности, необходимо учитывать потери тепла в холодное время года. Выбор максимальных параметров будет гарантировать быстрое удаление вредных веществ, но в то же время, потребует затрат на подогрев приточного воздуха. Если рекуперация тепла не предусматривается, лучше остановить выбор на нижних допустимых пределах кратности.

Для чего нужна

Постоянный приток необходимого количества воздуха обеспечивает нормальное сгорание топлива в камере сгорания. В результате недостаточной добычи, топливо сгорает менее эффективно, что снижает производство тепла и увеличивает потребление газа.

Вентиляционная система имеет специфические требования, поэтому ее параметры должны соответствовать рассчитанным в проекте – многое зависит от диаметра воздуховода, его длины и способа подачи воздуха. Параметры системы приточного воздуха для газового котла с целью максимизации эффективности системы отопления рассчитываются индивидуально для каждой ситуации и модели газового прибора. Необходимо учитывать конструктивные особенности здания, которые также играют важную роль в вентиляции котельной.

Вентиляция выгребной ямы: назначение и типы

Вентиляционные трубы необходимы не только для предотвращения неприятных запахов в доме, но и для выравнивания давления во всей системе. Однако есть и другая причина, по которой вентиляция является обязательной: при разложении органических отходов образуются горючие газы, а большое накопление этих газов может привести к пожару. Чтобы предотвратить это, выгребная яма должна быть вентилирована. Это не стоит дорого и может быть сделано собственными руками.

Вытяжка очень проста в установке:

  1. установить обычную канализационную трубу из ПВХ сечением 100 мм;
  2. Прикрепите трубу к стене сзади;
  3. вытянуть верхний конец за крышу септического резервуара на высоту ок. 20 см;
  4. изолировать трубу снизу с помощью пропитанной битумом конопли;
  5. защитить выход листовым металлом от мусора;
  6. Бетонируйте выходной вал.

Если выгребная яма установлена без туалета, то ее установка также не займет много времени:

  • установить трубопроводную систему рядом с отстойником, размер которой рассчитывается исходя из глубины погружения и высоты слива;
  • оборудовать верхнюю часть выпускного отверстия мотором для увеличения тяги;
  • прикрыть выход простыней.

Канализационный вытяжной вентилятор готов, и благодаря двигателю зловоние не будет плавать даже в самые жаркие летние дни. Кроме того, в туалете не будет запахов, испарения от разложения больше не будут влиять на древесину, а значит, туалет прослужит дольше.

При строительстве туалета в яме лучше построить его подальше от ямы. Нет проблем с подключением приборов к обычной канализационной трубе диаметром 100 мм и более. А если вы устанавливаете тройник, то просто подсоединяете к нему вентиляционную трубу, что обеспечивает хорошую вентиляцию. В любом случае, вентиляция может быть выполнена двумя способами:

  1. Естественный вариант возникает при увеличении давления в канализационном колодце.
  2. Вынужденный – воздух вытесняется работой вентиляторов, подключенных к электрической сети.

Естественная

Устанавливается водосточная труба, необходимая для удаления запаха, а установка производится не ниже уровня заполнения канализационной ямы, при этом верхняя часть выходит за пределы крыши.

Поперечное сечение патрубка должно быть больше 100 мм, а верхний конец – не менее 70 см от уровня крыши. Обязательно герметизируйте патрубок и закрепите его зажимами, чтобы не беспокоиться о том, что трубу сдует сильный ветер.

Принудительная

Самый эффективный способ, но требует электричества. Нетрудно сделать вытяжку собственными руками:

  1. чтобы провести электричество в туалет;
  2. Выберите вентилятор средней мощности (достаточно 300 Вт);
  3. Создайте для устройства отверстие, чтобы воздух не скапливался в туалетном отделении;
  4. обеспечить некоторые отверстия для свежего воздуха (это может быть простой зазор в пороге).

В этом случае схема не предусматривает установку вентиляционных труб в самой выгребной яме, достаточно вентилятора, который прекрасно отбрасывает воздух, а вместе с ним и все неприятные ароматы.

Приточная вентиляция

Естественной вентиляции не всегда достаточно для правильного воздухообмена в “глухом” помещении, поэтому для нормализации микроклимата используется принудительный способ – вентиляция свежим воздухом.

Его система состоит из проема в стене и заслонки с дюбелем. Часто вытяжка приточного воздуха в жилых помещениях также имеет вентилятор, нагреватель и фильтр для очистки воздушных масс.

Самоустановка приточной вентиляции не сложна, ее может установить любой домовладелец, главное – знать этапы работы. Сначала пробивается отверстие в полотне стены, это можно сделать с помощью пунша и специальной насадки. Затем отверстие заполняется изоляцией, и на него помещается кусок пластмассовой трубы. Строительные работы завершаются заполнением пустых пространств в отверстии обычной монтажной пеной.

Со стороны улицы труба должна быть закрыта специальной решеткой. Это элемент, предотвращающий попадание грязи снаружи в вентиляционный клапан. Изнутри помещения воздуховод закрывается заглушкой, которая позволяет регулировать всасывание воздуха.

Для тех, кто хочет сэкономить на отоплении зимой, подходят сборные конструкции для вентиляции.

Готовые решения

Производители сплит-систем позаботились об упрощении вентиляции “немых” помещений и предлагают потребителям высококачественные и эффективные устройства принудительной вентиляции с опциями климат-контроля.

Аэрогидроход – удобное устройство, которое помогает ускорить движение воздушных масс, при этом прекрасно фильтруя воздух от частиц пыли и аллергенов. Внешний вид аэрогидрата примечателен, поэтому он не испортит фасад здания и интерьер помещения, а его работа бесшумна, поэтому устройство можно установить даже в детском саду.

Однако главным преимуществом этого устройства является то, что “глухое” помещение вентилируется круглосуточно, и воздух, проходящий через него, уже не будет нагреваться.

Кондиционер – это прибор, с которым многие люди знакомы. Как оказалось, эта сплит-система идеально подходит для вентиляции помещения. Современные модели предназначены не только для осушения воздушных масс внутри помещения, но и для притока свежего воздуха снаружи.

Некоторые кондиционеры также обладают функциями обогащения ионов и очистки от аллергенов. Учитывая все эти преимущества, можно с уверенностью сказать, что сплит-системы с кондиционированием воздуха являются отличной заменой естественной вентиляции в “глухом” помещении.

Как Breezer сохраняет воздух в вашем доме свежим и чистым?

Морозильная камера представляет собой компактный блок приточного воздуха, оснащенный фильтрующей системой и проточным нагревом. Для того, чтобы установить его, необходимо проделать сквозное отверстие в стене, а затем установить на него само устройство. Принцип его работы довольно прост – электрический вентилятор обеспечивает приток воздуха с улицы, а система фильтров обеспечивает его глубокую очистку от пыли, пыльцы, запахов, микроорганизмов. Зимой поток воздуха нагревается до комфортной температуры, что устраняет сквозняки. Результат использования бризера Tion o2 – свежий и нагретый воздух в вашем доме.

С морозильной камерой Tion o2 вам вообще не нужно открывать окна – в вашем доме есть постоянный источник чистого воздуха. Все микроорганизмы, пары, аллергены и запахи остаются на фильтрах, и вы можете дышать с грудной клеткой без сквозняков, холода и пыли.

Максимальный уровень шума при работе морозильника на второй скорости составляет 40 дБ. Следует отметить, что морозильная камера издает так называемый “белый шум”, с постоянной частотой, к которому человеческое ухо привыкает через 10 минут и перестает его замечать.

MagicAir – это новый уровень комфорта в создании идеального микроклимата. Это высокотехнологичное устройство, которое оценивает текущие параметры воздуха в вашем доме и обеспечивает автономное управление кондиционерами.

Эта задача решается в три простых шага:

  1. Первым делом необходимо установить компактный и “умный” MAC воздухораспределитель Tion O2, который обеспечит постоянную подачу свежего воздуха, его тщательную очистку и нагрев.
  2. Второе – это подключить и разместить станцию MagicAir, которая установит беспроводное соединение с вашим морозильником через Интернет. Теперь вы можете получать данные о качестве воздуха на вашем смартфоне и дистанционно управлять микроклиматом в вашем доме.
  3. В-третьих, установите собственные параметры содержания CO2 в воздухе, и охладитель будет автоматически поддерживать оптимальный для вас уровень вентиляции.

Какая схема лучше для коттеджа?

Для определения того, что и как лучше всего организовать вентиляцию в частном доме, необходимо учитывать множество факторов, в том числе и эффективность работы всех инженерных сетей и отопительного оборудования в здании.

При выборе правильного типа системы вентиляции обратите внимание на:

  • климатические характеристики местности;
  • наличие источников неприятных и опасных загрязнителей воздуха вблизи дома;
  • назначение отдельных помещений;
  • индивидуальные архитектурные особенности здания;
  • наличие газовых печей или котлов, а также каминов или дровяных/угольных печей;
  • количество постоянных жителей в коттедже и др.

Для самостоятельного проектирования и монтажа рекомендуется только естественная вентиляция. Для расчетов используются упрощенные методы со средними значениями. Это легко понять.

Для жилых помещений воздухообмен определяется на уровне 30 м3/ч, для ванных и туалетов – в диапазоне 25-30 м3/ч, а для кухонь – 70-100 м3/ч. На основании этих данных и кубатуры помещений следует только рассчитать ширину вентиляционных каналов, а затем развернуть их в здании.

Лучше всего это делать на этапе проектирования дома. Часто лучшим решением является воздухоотводчик в центре здания, выход которого находится выше конька крыши.

Правильный расчет механической вентиляции требует специальных знаний. Ошибки в расчетах могут привести к постоянному выходу из строя вентиляционного оборудования и слишком дорогим установкам.

Если дом построен в двух- или трехэтажной планировке и для него выбрана система принудительного воздухообмена, то лучше доверить его проектирование профессионалу. Установка может быть выполнена вручную.

Однако, если у вас нет опыта в таких вопросах и вы не хотите в будущем сталкиваться с проблемами, то следует также доверить установку всего вентиляционного оборудования специалисту.

По сравнению с механической вентиляцией, естественная вентиляция дешевле, менее шумная и не зависит от наличия электричества. Однако ее сложнее регулировать. Кроме того, конструкция сильно зависит от внешних погодных факторов.

Но отсутствие электрических вентиляторов означает отсутствие проблем с поломками и техническим обслуживанием.

Принудительная система вентиляции в частном доме в комбинированном или только вытяжном или приточном исполнении более сложна в монтаже и эксплуатации. Однако это позволяет сэкономить на отоплении и более точно контролировать микроклимат в доме.

Кирпич для кладки и замечания по работе с ним

Для кирпичных стен используется, как правило, полнотелый камень. Возможно применение пустотелого облицовочного кирпича, но с заполненными глиной или раствором пустотами.

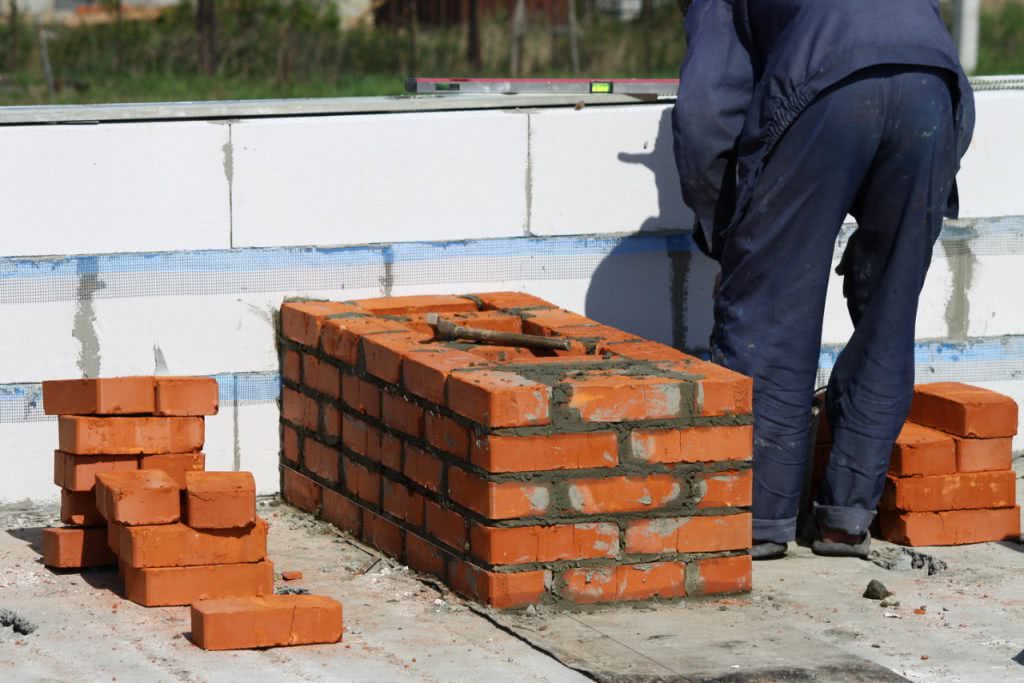

Вентканалы выполняются из красного кирпича

Фиксируется кирпич в каналах таким же раствором, какой использовался и для строительства внутренних стен. Чтобы замес был достаточной крепости, в приготовлении раствора нужно соблюдать пропорции:

  • песок строительный очищенный – 3 части;
  • цемент М500 – 1 часть.

Вода дозированными порциями добавляется в сухую, предварительно подготовленную смесь при постоянном ее перемешивании. Консистенция замеса должна быть такой, чтобы при наклоне под 45 градусов емкости он не выливался.

Формирование вентиляционного канала часто требует использование кирпичей нестандартного размера в случаях перевязки швов, в местах примыкания стенок, пр. Для их механической обработки используется:

  • рубка с помощью кельмы или молотка-кирочки;
  • болгарка;
  • механизм для резки кирпича.

В целях экономии обрабатывается бой, материал с отбитыми углами, сколами, пр.

Типы вентиляции

Различают два основных типа вентиляции. Первый тип – это естественная вентиляция (природная). Второй тип – это механическая вентиляция (принудительная). У каждого типа вентиляции есть свои особенности. Начнем с особенностей естественного вентилирования помещения.

Природный воздухообмен в жилых зданиях основан на разнице давления внутри помещения и на улице. Кроме этого принципа, в основу положены также воздействия ветра на здание. Температура в жилом помещении выше уличной, а это означает, что кислород в доме имеет более легкую структуру. Это заставляет его подниматься по шахтам вентиляции и выходить на улицу.

В жилом помещении происходит разрежение воздуха, оно затягивает свежий поток воздуха с улицы через специальные отверстия в конструкции дома. Поступившие воздушные массы имеют более тяжелую структуру, поэтому располагаются внизу помещений. Они воздействуют на легкий теплый воздух, и он (легкий теплый воздух) вытесняется из комнат наружу.

Ветер является ускорителем для такого воздушного обмена. С возрастанием разницы в температуре в помещении и на улице скорость воздушного обмена также растет. Этот же эффект наблюдается при повышении влажности вне дома.

Раньше организация такой вентиляции не требовалась, потому как она образовывалась сама. Местами поступления уличного воздуха в том случае являлись негерметичные окна, двери, а также пористые стены. Но современные материалы и технологии строительства полностью убирают эти дефекты. Именно по этой причине в наше время очень актуально организовывать приток свежего уличного воздуха через специальные клапаны, которые монтируются или в окна, или в стены здания.

Отработанный кислород в помещении в таком случае уходит через вертикальные вентиляционные каналы дома, их располагают обычно в кухне и санузле. Именно по ним воздух выводится наружу. Дополнительно проветривание можно устраивать с помощью открывания не некоторое время форточек окон.

  • Экономичность. По сути, нет никаких дополнительных трат на покупку дополнительного оборудования.
  • Отсутствие аварий. Система простая, ломаться нечему, а также нет перебоев из-за отключения электроэнергии.
  • Надежность. Нет никакого регулярного технического обслуживания системы.
  • Работа системы бесшумна.
  • Есть возможность сочетания системы с очисткой воздуха и его кондиционированием.
  • Главный недостаток такой системы – это слабый воздухообмен. Это будет приводить к конденсату, накоплению неприятных запахов, образованию плесени, грибков и прочего. Все это грозит не только медленным разрушением дома, но и подрывает здоровье людей, которые проживают в таких условиях.
  • Естественная система циркуляции воздуха никак не регулирует объем удаляемого и подаваемого воздуха. Переработанный воздух или не успевает вовремя выводиться наружу, или же удаляется слишком быстро, а это потеря тепла в помещении.
  • В летнее время, когда образуется почти равенство температур как внутри помещения, так и снаружи, пропадает тяга воздуха, а это сводит движение воздуха в системе к нулю. Дома становится душно.

Природная (естественная) циркуляция в современном домостроении почти не применяется. Если она встречается, то только в сочетании с механической (принудительной) системой.

  • Система не зависит от колебания уличных температур, силы ветра и прочего.
  • Система позволяет подготавливать воздух, который попадает в помещение. Его можно сделать комфортным, предварительно подогреть или охладить, также есть возможность увлажнять и осушать воздушные массы и дополнительно их очищать.

Недостатки у принудительной схемы вентиляции также можно найти:

  • Дороговизна. Обустройство системы очень затратное, также сюда добавятся дополнительные траты на электропотребление системы.
  • Требуется регулярное эксплуатационное профилактическое обслуживание.

Вентиляция в деревянном доме

Интересно отметить, что традиционные для России бревенчатые или прутковые стеновые дома не имеют специальных вентиляционных сооружений. Вентиляция помещений в таких домах происходит из-за неконтролируемой проницаемости воздуха через стены (“дышащие стены”), потолки и окна, а также из-за движения воздуха через дымоход при обжиге печи.

В строительстве современных деревянных домов все чаще используются различные способы герметизации – машинное профилирование взаимодействующих поверхностей бревен и балок, герметики для швов, паро- и ветрозащитные пленки в полах, герметичные окна. Стены дома обшиты досками, утеплены и обработаны различными токсичными соединениями.

Для чего вентилировать подполье

Если неизолированный фундамент не вентилируется, то подвальное помещение быстро становится очень влажным и рано или поздно превращается в конденсат. Влага в виде водяного пара просачивается через плиты перекрытия из дома, а также с земли. Фундамент невозможно проветривать, поэтому он накапливается в грунте под домом, в цокольных стенах, на брусьях пола, на досках пола и/или на софитах.

В тех же помещениях, где температура и влажность положительная и высокая (в отапливаемом доме температура всегда выше точки замерзания, даже при глубоких морозах), бактерии, грибки и разлагающиеся материалы очень активны. В результате в дом попадают очень неприятные запахи и материалы портится.

Вторая причина для выветривания вашего подвала – это газ радон, который выделяется из почвы и иногда в значительных количествах. Это природный радиоактивный газ. Без вентиляции радон будет накапливаться в верхней части подвала, постепенно просачиваясь в дом. К чему может привести присутствие радиоактивного газа в Вашем жилом помещении, вероятно, не стоит говорить. Так что это еще одна веская причина, чтобы проветрить твой подвал.

Есть два способа проветривания пространства под полом:

  1. Проделайте вентиляционные отверстия в фундаменте. В этом случае влага удаляется сквозняком – вентиляционные отверстия расположены в противоположных стенах.
  2. Организовать забор воздуха из подвала – провести вентиляционную трубу на крышу, а приток воздуха – через жалюзи в помещения. В этом случае в фундаменте нет отверстий, но необходимо тщательно утеплить наружный фундамент + подвал + глухую зону. Затем гидроизолируйте фундамент в подвале.

Естественная вентиляция в частном уже построенном доме: схема

Пройдя по всем этим вопросам, нужно набросать схему будущей вентиляции. Общий принцип: из каждого помещения (или двух смежных) на одном этаже устанавливается выводной воздуховод. Начало он берет в помещении с вентиляционной решетки. Выводной воздуховод входит в вертикальный транзитный канал, через который воздух движется к точке выброса на кровле. Воздуховоды прокладывают внутри дома для того, чтобы избежать конденсирования влаги внутри при низкой температуре.

При составлении схемы нужно учесть размещение мебели, трассы уже существующих коммуникаций: электрики, сантехники, отопления, чтобы их не повредить при прокладке воздуховодов.

Немаловажным будет то, где пройдут транзитные воздуховоды через вышележащие этажи от пола до потолка или под потолком. Хорошо, если их можно расположить в нежилых помещения, гардеробных или кладовых. Тогда не пострадает интерьер жилых комнат с постоянным проживанием.

  • Продумывая схему прокладки воздуховодов, нужно пройтись по всем помещениям и представить, как и где они пройдут. Также сразу необходимо решить, как их декорировать в уже отремонтированных помещениях. Если они пойдут под потолком, то их можно зашить гипсокартоном, затем отшпатлевать и покрасить в цвет потолка. В случае вертикальных труб, также можно рассмотреть вариант зашивки ГВЛ с последующей окраской, оклейкой обоями или другим вариантом в соответствии с настоящей отделкой.
  • На схеме для более точного процесса закупки комплектующих нужно указать длину труб, все тройники, повороты (отводы), прикинуть углы поворота труб для точного приобретения отводов, предусмотреть количество крепежных хомутов (приблизительно через 1 м). И не забыть диаметры и количество вентиляционных решеток и переточных каналов внешних стен.

Для того, чтобы естественный выброс воздуха из всех помещений одного этажа был равномерным, вентиляционные отверстия в них должны располагаться на одном уровне, тогда сила тяги в каждом отдельном канале будет одинаковой.

Чтобы не портить интерьер многих комнат, стоит расположить вертикальные или горизонтальные каналы блоками вместе в одном помещении, если это возможно.

Так как для кухонь и санузлов требуется больший воздухообмен, чем для жилых комнат. Поэтому на кухне устанавливают кухонную вытяжку. Для санузлов (туалета и ванной комнаты) лучшим образом подойдут настенные вентиляторы вместо вентрешеток. В таком случае можно говорить о смешанном естественно-принудительном устройстве домовой вентиляции.

Чтобы не было перетока загрязненного воздуха из этих помещений, вентканалы от них прокладывают отдельно. Или совмещает вентканалы санузлов, исключая жилые помещения. При таком объединении нужно установить обратный клапан в трубах. Тогда неприятный запах при обратном токе не попадет внутрь.

Система естественной вентиляции

Классическая естественная вентиляция дома создаётся ещё на стадии строительства дома. Она представляет собой пустотные каналы, устроенные в стенах и проходящие от подвала до конька крыши вертикально. Существует множество нюансов и правил, которых нужно придерживаться при строительстве для того, чтобы получить качественную систему естественной вентиляции:

  • сечение вытяжного канала не меньше 13 на 13 см. Если меньше, то горизонтальные отводки от вентиляционных отдушин будут неэффективны;
  • толщина стенок вытяжной трубы не минимально 2,5 кирпича. Если стенки будут тоньше, труба быстро охладится и не сможет вывести наружу воздух из помещения;
  • вытяжная труба должна заканчиваться выше конька крыши, чтобы тяга не сбивалась воздушными завихрениями.

Интенсивность воздушных потоков в такой системе очень сильно зависит от целого ряда природных и техногенных факторов:

  • температуры внешней среды;
  • ветра, атмосферного давления;
  • ширины канала и др.

Есть несколько технических ухищрений, которые позволят несколько модернизировать естественную вентиляцию:

  1. если вытяжной канал позволяет, можно сделать разводку воздуховодами от канала до каждого помещения. При этом старайтесь избежать изгибов воздуховода;
  2. в нижней части двери в ванную просверлите вентиляционные отверстия, и в ванной существенно снизится влажность. Но необходимо предусмотреть возможность блокирования, чтобы не было сквозняков;
  3. установить на трубу вытяжки пассивный дефлектор. Он имеет рифлёную поверхность или крыльчатку, и крутится при ветре, создавая дополнительную тягу;
  4. установить вытяжной настенный вентилятор в нишу вытяжки. Особенно актуально в кухне, ванной и туалете;
  5. для уменьшения потерь тепла в зимний период все вытяжные ниши следует оборудовать блокирующими решётками или простейшими диффузорами;
  6. установка клапанов естественной приточной вентиляции над батареями.

Выполните эти нехитрые рекомендации, и ваша вентиляция частного дома станет более эффективной и совершенной.

Возможные элементы автономной системы

Существует несколько типов резервуаров для сбора жидких отходов: абсорбирующие, т.е. с земляным дном, герметичные ямы и септики.

Поглощающие

Наиболее распространенными являются те, которые имеют как можно более простую конструкцию – земляные ямы, или фактически бездонные ямы. Эти баки дешевле, но это худший из возможных вариантов. В землю выкапывается мини-яма, которая затем постепенно заполняется сточными водами. Это позволяет опасным жидким компонентам беспрепятственно проникать в почву, загрязняя ее, и этот “радиус огня” может быть достаточно широким. Твердые частицы постепенно опускаются на дно, где они уплотняются в тяжелую массу. Как только карьер заполняется сточными водами, он засыпается обратно и готовятся новые природные резервуары.

Герметичные

Этот вариант гораздо лучше подходит для окружающей среды. После выемки грунта в него помещается бетонный или металлический (“облегченный вариант” – из пластика) контейнер, который полностью предотвращает возможную утечку вредных веществ непосредственно в землю. Возражений против этих конструкций нет: они надежны и гигиеничны. Однако многих не устраивает то, что для обустройства такого экологического септика необходимо специализированное оборудование. Еще один “минус” – регулярная уборка ям с помощью машины для навозной жижи.

Септики

Они идеальны. Это пластиковый, абсолютно герметичный контейнер. Его преимуществом перед септиком является частичная дезинфекция, очистка сточных вод. В жидкое вещество добавляются бактерии, которые ускоряют разложение твердых веществ. В результате вода очищается на 50-60%. Для дальнейшей очистки жидкости используются фильтры. Эти конструкции, состоящие из 2-3 контейнеров, часто изготавливаются сами по себе: например, из бетонных дисков или кирпичей.

Любой тип септиков требует наличия системы вентиляции. Промышленные септики могут быть оснащены им. При строительстве системы вентиляции учитываются материалы резервуаров, характеристики конструкции, ее расположение на площадке и глубина залегания.

Выводы и полезное видео по теме

Установка вентилятора в стену каркасного дома:

https://youtube.com/watch?v=28bYHgZQSsg%2520

Элементы вентиляции в строящемся доме – личный опыт:

https://youtube.com/watch?v=QZ8EZEaxWvU%2520

Видеоинструкция по монтажу приточного клапана:

https://youtube.com/watch?v=6bJJd2REPRw%2520

Недостаточная циркуляция воздуха вызывает множество проблем: простудные заболевания, быструю порчу продуктов, неприятные застоявшиеся запахи. Улучшить воздухообмен можно с помощью простых решений, представленных выше. Несколько часов труда, и атмосфера в доме станет намного теплее и уютнее!

Если вас интересуют строительные требования, загляните в СНиП 41-01-2003, а подробнее о вентиляторах можно узнать из ГОСТ 11442-90.

Остались вопросы, нашли недочеты или можете дополнить наш материал ценными сведениями по обустройству вентиляции в дачном домике? Пишите свои комментарии – форма для связи расположена под статьей.
