Клипсы для проводки (видео)

Оглавление

Колпачки СИЗ

Колпачки ещё называют соединительными изолирующими зажимами (сокращённо СИЗ).

Конструктивное исполнение

Снаружи корпус колпачка выполняется из пластиката. Этот материал обладает рядом положительных сторон:

  • под воздействием открытого огня процесс горения не поддерживает;
  • способен выдерживать рабочее напряжение до 600 В;
  • обладает хорошими изоляционными свойствами.

Пластиковый корпус помимо того, что изолирует место соединения, ещё и защищает его от механических повреждений.

Внутри колпачок снабжён обжимной пружиной, выполненной из стали и имеющей форму конуса. Когда проводную скрутку вставляют в колпачок, витки этой пружины дополнительно её обжимают.

При использовании колпачков очень важно правильно разделать концы для скрутки. Изоляционного слоя надо срезать столько, чтобы оголённый металл не находился за пределами колпачка, а под обжимную пружину попадал полностью

Подготовка проводов для колпачков

Сейчас в электрическом мире уже считается ошибкой, оголять провод или кабель от изоляционного слоя ножом. Профессиональные электрики пользуются специальными приспособлениями – съёмниками изоляции.

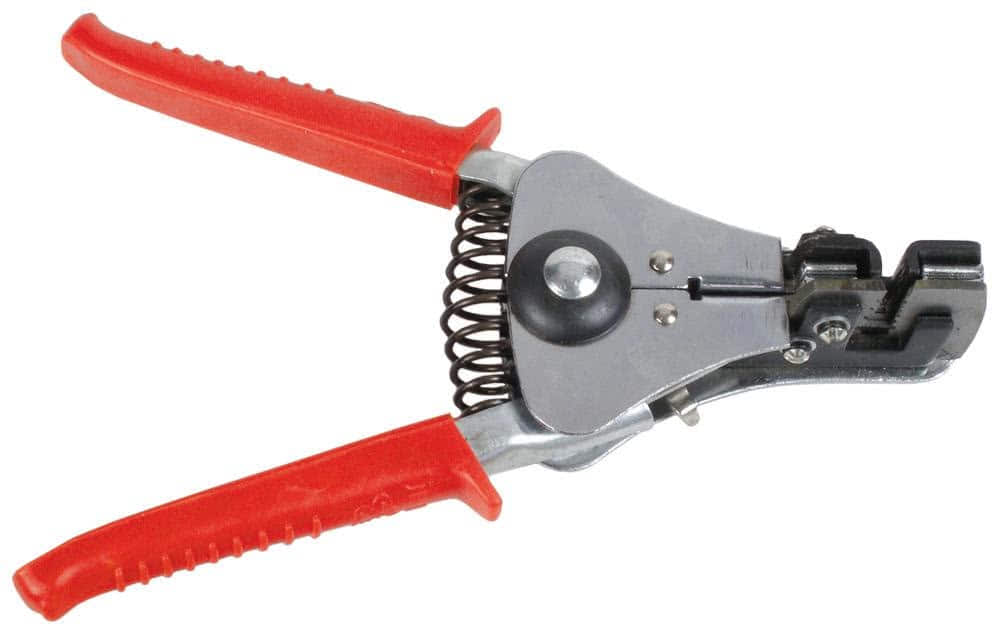

У этого приспособления имеются калиброванные отверстия для каждого стандартного диаметра жилы (у отверстий режущая кромка). Съёмник изоляции не нарушает токопроводящий поверхностный слой, что сохраняет его прочность.

Монтёрский нож тоже никто не отменяет. Главное, располагать его при съёме изоляции к направлению среза под углом, чтобы не зацепить металлическую жилу. Расположение ножа во время съёма изоляционного слоя под прямым углом не допускается, так как велика вероятность того, что сделаете круговой надрез, в результате чего жила потом может ломаться.

При выборе колпачков СИЗ особое внимание надо уделить размерам обжимных пружин. Основной контакт создаётся в её наименьшей конусной части

Очень важно, чтобы она соответствовала соединяемым проводам. Если жилы будут тонкие, сжим конусной пружиной не получится плотным, а толстые скрученные жилы, наоборот, не войдут в колпачок до конца

Соединение жил

Соединение проводов с помощью колпачков СИЗ на практике выполняется двумя способами:

  1. Без предварительного скручивания. Две жилы, одинаковые по диаметру, с силой надо вставить в пружину. Затем усиленно выполнить вращение колпачка по направлению часовой стрелки. Таким образом делается скрутка на длину оголённых металлических жил проводов.
  2. В случае необходимости соединения трёх или четырёх жил, их надо сначала скрутить при помощи пассатижей, откусить свитый кончик, и потом надеть колпачок, с усилием вращая его по часовой стрелке.

Запомните! Чтобы колпачок СИЗ облегал поверхность скрутки плотно, вращать его нужно только по часовой стрелке, но никак не в противоположную сторону.

Колпачок надевайте с усилием, чтобы за счёт этого раздвинулись витки обжимной пружины и надёжно сдавили соединяемые провода.

Никогда не используйте колпачки СИЗ, чтобы соединять жилы из разного материала. В большей степени это относится к меди и алюминию, между которыми прохождение электрического тока вызывает гальванический процесс.

Как выполнять соединение колпачками показано в этом видео:

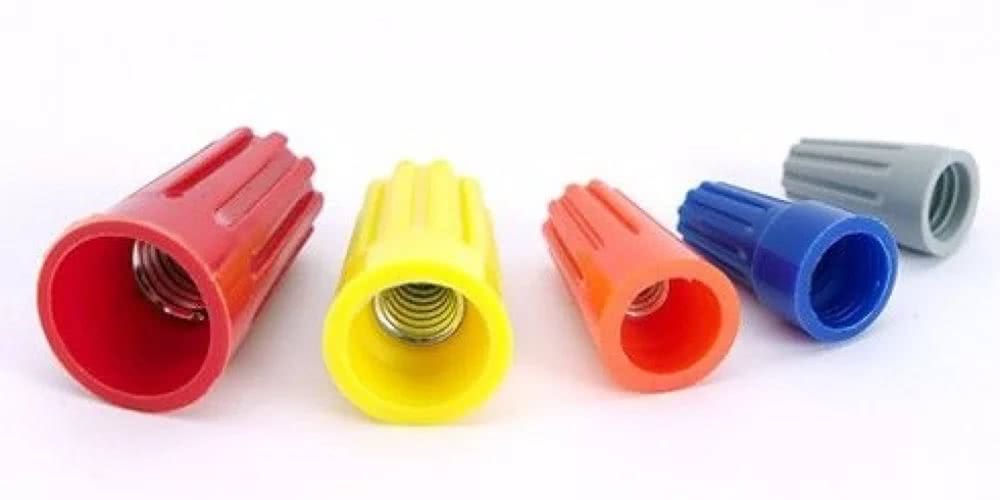

Виды колпачков

Многие электрики негативно относятся к колпачкам СИЗ. Но такое отношение может быть вызвано двумя причинами. Либо колпачки неправильно выбрали, либо неумело установили их на соединяемые провода.

Чтобы правильно подбирать колпачки под размеры провода, производителями введена специальная цветовая маркировка:

  • СИЗ-1 – соединяет две жилы сечением 1,5 мм2 (серый);
  • СИЗ-2 – соединяет три жилы сечением 1,5 мм2 (синий);
  • СИЗ-3 – соединяет две жилы сечением 2,5 мм2 (оранжевый);
  • СИЗ-4 – соединяет четыре жилы сечением 2,5 мм2 (жёлтый);
  • СИЗ-5 – соединяет восемь жил сечением 2,5 мм2 (красный).

Правда, единые международные стандарты для такой цветовой маркировки отсутствуют. Поэтому у производителей из разных стран она может отличаться. Будьте внимательны при покупке, уточняйте у продавца-консультанта требуемые размеры.

Общие правила при монтаже кабеля

При прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

  • При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
  • Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
  • Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
  • Если предусматривается запас, следует сделать его менее заметным.
  • При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
  • Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
  • Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Каким бывает крепеж для электропроводки


Как правильно закрепить провод Выбор аксессуаров, облегчающих жизнь мастерам всех мастей, сегодня просто огромен. Не стал исключением и сегмент рынка, предназначенный для нелегкого труда работников электромонтажа.

В зависимости от способа прокладки проводов, различается и крепеж на электропроводку. В данной статье мы постараемся максимально полно охватить весь современный ассортимент, поэтому она будет полезна как работающим мастерам, так и тем, кто предпочитает делать всё своими руками.

Крепёж для скрытого монтажа

Как правильно проложить проводку в доме, закрепив её так, чтобы в дальнейшем при оштукатуривании или заделывании штроб, она была надёжно зафиксирована и не мешалась? Для этого важно помнить два правила: располагайте провода геометрически правильно в местах, рекомендованных для этого и используйте надёжные крепления. Какие из них предусмотрены для скрытого монтажа, мы рассмотрим в данной главе

Дюбель-хомут

Данное крепление является одним из наиболее распространённых. Оно достаточно легко монтируется и обеспечивает надёжную фиксацию, а цена данного изделия не сильно обременит ваш кошелёк. Существует несколько разновидностей этого крепления, отличающихся друг от друга не только внешне, но и функционально.

Итак:

Самый простой вариант данного изделия – крепление типа «скоба». Представляет собой полоску пластика со стопорящими зазубринами с обоих концов, шириной 6-8 мм. Размер и форма крепления подбирается в соответствии с монтируемым кабелем. Качество фиксации – среднее, так как отсутствует распорный элемент. Поэтому использование таких скоб для потолочного монтажа, может создать некоторые неудобства.

  1. Для закрепления элемента в бетонном или любом другом основании, достаточно продеть через него кабель и установить в заранее просверленное отверстие нужного диаметра. Для большей надёжности рекомендуется устанавливать скобы на расстоянии друг от друга в 50 – 60 см.
  2. Данный тип крепежа предназначен для проводов диаметром 6-25 мм. Также возможно крепление пучков кабелей, для чего необходимо учесть тип изоляции, который должен подходить для групповой прокладки.

Наличие распорного элемента увеличивает надёжность

Следующий вид – это дюбель-хомут с распором. Конструкция данного изделия существенно отличается от рассмотренной выше. На фото видно, что в её составе присутствует прочный пластиковый стержень, который забивается молотком, после установки зубчатой части в монтажное отверстие.

  1. Данный вид крепления более прочный и способен выдерживать нагрузки до 8 кг. Фиксатор для кабеля выполнен в виде застёгивающегося хомута, что позволяет закреплять силовые кабели, гофры и даже гладкостенные трубы, диаметр которых не превышает 32 мм.
  2. У данного крепежа есть один минус – после установки, его невозможно использовать повторно. Поэтому используя данный тип соединения, будьте внимательны при размещении точек крепления.

Как правильно развести проводку в доме

Установочная площадка – это крепление, напоминающее некий гибрид предыдущих двух вариантов. Представляет собой дюбель, оснащённый монтажной головкой с отверстием для пластиковой или металлической стяжки. Изготавливается из нейлона или полипропилена. При наличии прочного основания, отлично держится в стене, за счёт формы стержня. С его помощью можно легко закрепить как одиночный кабель, так и целую группу.

Совет! Если вы решили использовать данный тип крепления на улице, то убедитесь, что применяемые хомуты, устойчивы к ультрафиолету. Инструкция на этикетке уточнит данную информацию — чаще всего такие стяжки бывают черного цвета.

Зажимы для кабелей

Зажим-петля с металлическим дюбелем

Далее представлено крепление, выполненное в виде зажима. Данная конструкция является более прочной, чем дюбель-хомут, так как для распорки используется металлический шуруп, благодаря которому, при необходимости, вся конструкция может быть легко демонтирована и перенесена в другое место.

Фиксация провода осуществляется одновременно с монтажом к стене

Важно, чтобы диаметр закрепляемого кабеля чётко соответствовал диаметру зажима, что необходимо для того, чтобы избежать провисаний или передавливания изоляции провода

Крепление кабеля с помощью монтажных пистолетов

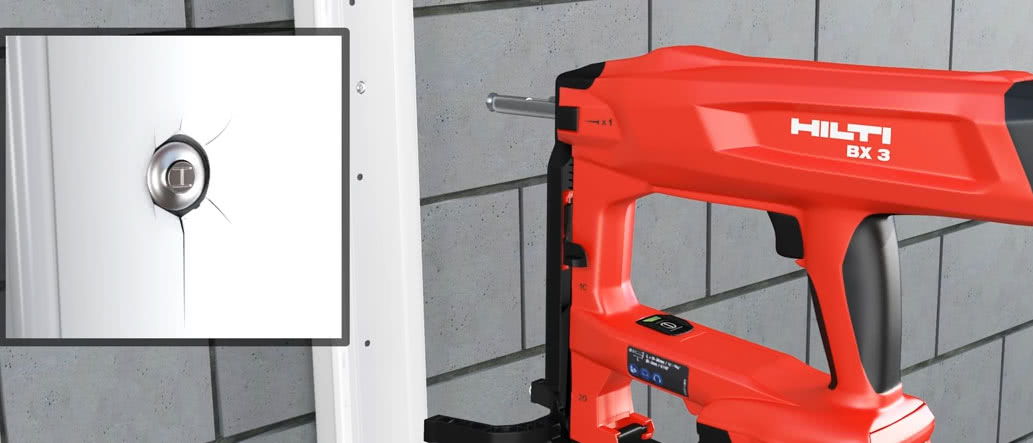

Применение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.

При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа.

Гвозди для монтажа

Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.

Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм.
Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:

Что такое клипсы для проводов и принцип работы

Монтаж проводов на пластиковые клипсы

Пластиковая клипса или кабельный зажим – это вторая по популярности простая деталь, предназначенная для крепления. Провод надежно фиксируется и удерживается благодаря сжимающему действию пружинящих губок. Клипса для провода не предназначена для использования в качестве монтажного подвеса.

Все конфигурации имеют идентичные конструктивные особенности, основной сегмент крепления – это шуруп, который обеспечивает надежную фиксацию. Ассортимент в строительных магазинах весьма обширен, также можно приобрести клипсы для клеевого монтажа.

Клипсы для электропроводки имеют одну основную особенность использования – соблюдение строгого соответствия посадочного отверстия диаметру провода.

Каждая клипса предназначена исключительно для одиночного провода. Если требуется прокладывать несколько кабелей, фиксирующие конструкции устанавливают друг с другом, а контактирующие поверхности оснащают специальной системой выступов.

Расходка для пистолетов Hilti GX120 и Hilti BX3

Вот какую расходку для крепления кабеля, кабельных каналов и проводов к стенам вы сможете использовать при наличии монтажного пистолета Hilti:

Крепежный фиксирующий элемент для жесткого кабеля, гофры, водопроводных труб X-FB

  • одевается непосредственно в направляющую, благодаря чему обеспечивается удобный монтаж. Свободной рукой не нужно придерживать площадку.
  • диаметр закрепляемого материала от 8мм до 40мм

Держатель электрокабеля X-ECT MX

Требует наличия кабельной стяжки. Есть также модели со стяжкой в комплекте X-ECT 40 MX.

  • выполнен из негорючего материала
  • подходят все кабельные стяжки шириной включительно до 9мм
  • одевается непосредственно на “носик” пистолета

Держатель для кабелей, без хомутов и стяжки X-EKB MX

  • очень удобен для применения на потолке
  • не требует наличия дополнительных стяжек
  • можно крепить одновременно несколько кабелей под один держатель

Крепеж под кабельный канал X-ET MX

Непосредственно пристрелка гвоздями кабельных каналов может привести к печальным последствиям в виде излома корпуса канала.
Поэтому применение таких элементов в данном креплении обязательно. Кроме того, с их помощью можно пристреливать пластиковые распредкоробки без риска повреждения площадки.

Зажим для кабелей или легких труб X-EKS 16-40 MX

Если необходимо не просто установить кабель в зажим, но еще его и зафиксировать, используйте X-EKSC MX. Рассчитан на те же диаметры, что и простой X-EKS MX до 40мм.

Двойной фиксатор X-DFB MX

  • применяется при параллельной прокладке кабелей или труб
  • подходит для гофры и труб d=16-28мм
  • при монтаже не раскалывает бетон под основанием фиксатора

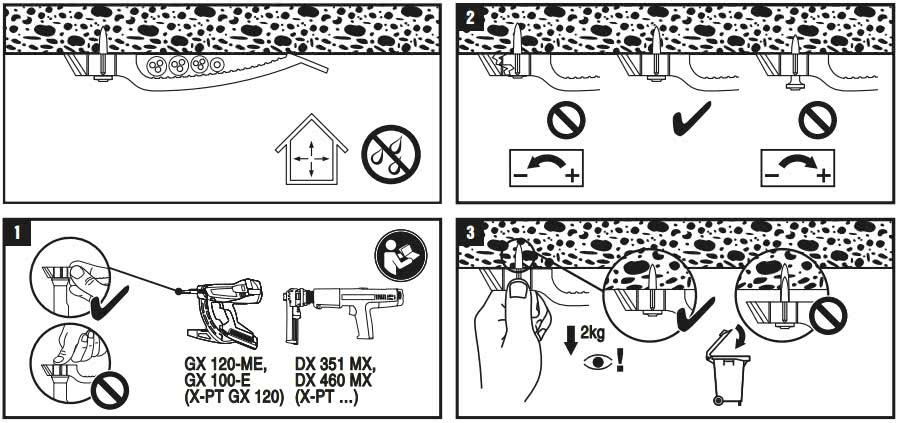

Подвесной элемент под электрику X-EHS MX, X-HS CC MX

  • подвес производится на резьбовую шпильку
  • широко применим для крепежа по потолку кабельных лотков, проволочных конструкций
  • не предназначен для длительной работы на улице, только в помещении
  • для организации одного подвеса требуется не менее 5 элементов подобного крепежа
  • один элемент выдерживает нагрузку до 10кг

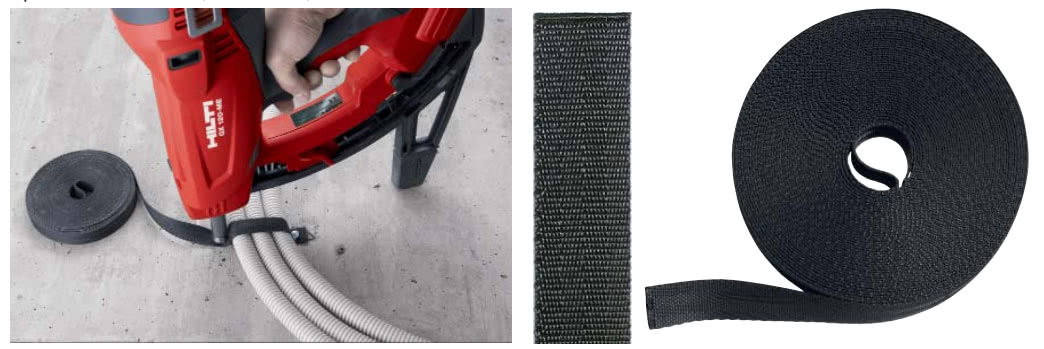

Текстильная крепежная лента X-TT

  • изготовлена из прочного материала полиэстера
  • ширина ленты 19мм, толщина 1,2мм
  • в основном распространен при крепеже по полу
  • забивается непосредственно гвоздями в закрепляемую поверхность
  • подходит для крепления любого материала – кабель, гофра, трубы как пластиковые, так и металлические. Самое простое, дешевое и универсальное крепление.

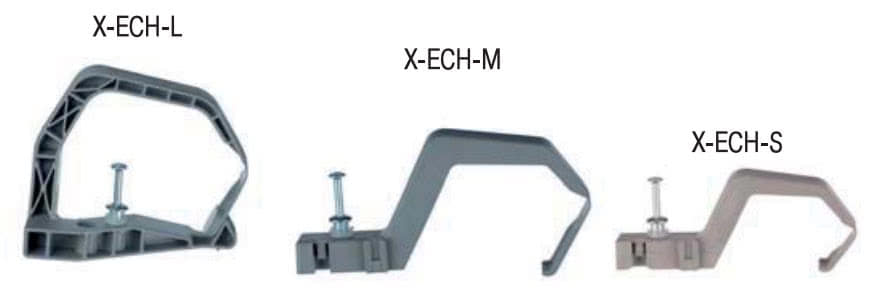

Держатель пучка кабелей X-ECH

  • позволяет организовать аккуратное групповое крепление пучка кабелей на одном элементе
  • простая разборная конструкция с защелкой
  • применима как на потолке, так и на стенах
  • максимальное количество кабелей в держателе до 30шт

Разъемный хомут под трубы X-EMTSC MX (СКРИН С ХИЛТИ USA)

  • оцинкованный с антикоррозийной защитой
  • рекомендованная нагрузка для одиночного зажима до 5кг
  • рассчитан на диаметры закрепляемого материала от 13 до 25мм

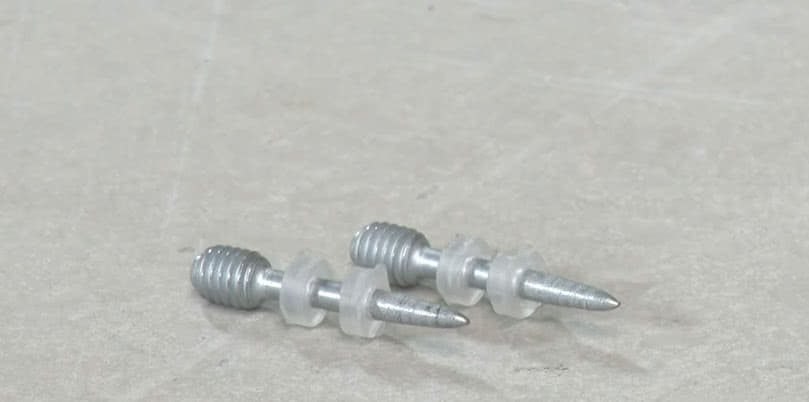

Одиночный гвоздь шпилька X-M6-7 B3 P7

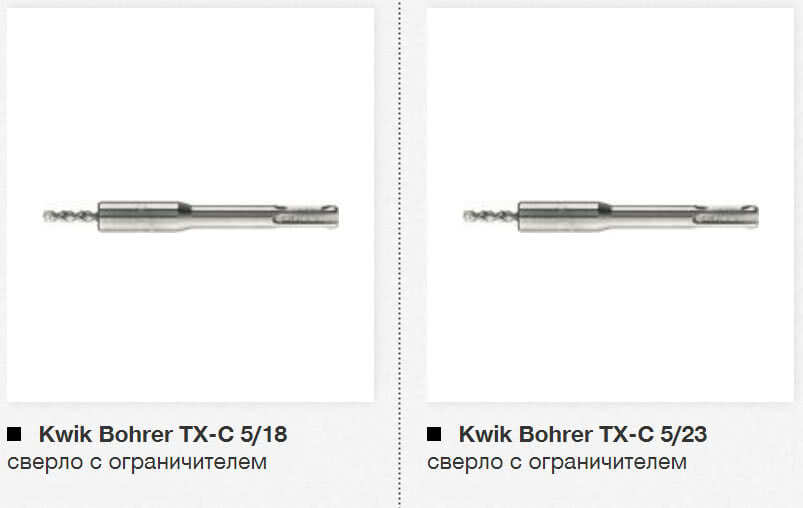

Новинка от компании Хилти. Усовершенствование технологии DX Kwik применяемой на пороховых пистолетах. Для них при вбивании шпильки в материал, предварительно требовалось засверливаться ограничительным сверлом. Тратилось лишнее время и дополнительные аксессуары.

Данная же шпилька при наличии аккумуляторного пистолета Hilti BX3 загоняется в бетон или металл простым одиночным выстрелом. А уже дальнейшее решение, что закрепить на этой резьбе, зависит от ваших фантазий и потребностей.

  • длина хвостовика шпильки от 7мм до 14мм для металлических поверхностей и от 7мм до 24мм для бетона
  • оцинкованная поверхность защищающая от коррозии
  • скорость монтажа в 10 раз быстрее по сравнении с предварительным засверливанием
  • диаметр резьбы 6мм
  • рекомендуемая нагрузка для одиночной шпильки – 5кг для бетона и 20кг при креплении в стали
  • для того чтобы шпилька не провернулась, затягивать гайку на ней можно с усилием не более 3Нм.

И в конце приведем обобщенную таблицу для облегчения выбора крепежа при использовании монтажного пистолета Hilti BX3:

Крепление проводов

Крепление провода дюбель-хомутом

Технология соединения проводов клипсами чрезвычайно проста и понятна. Для реализации не требуются особые навыки и большой список требуемых инструментов. Выполнить работу можно самостоятельно без сторонней помощи.

  1. Разметить стену, по которой будет проходить провод.
  2. Отметить места для крепежей через равные расстояния.
  3. Зафиксировать провод у стены выбранными клипсами, как правило, с помощью гвоздей или шурупов.

При использовании дюбель-хомутов нужно заправить кабель в зажим, клипсу вставить в заранее подготовленное отверстие в стене и протолкнуть до упора. Такой способ подходит только для легких проводов.

Популярные виды клипс для проводов и кабелей

Применение конкретного зажима обуславливается большим количеством критериев, например, назначение сети, напряжение и сила тока, технико-эксплуатационные параметры соединений.

Клипсы с гвоздиком

Кабельные скобы с гвоздиком

Основная задача детали – закрепить кабель или провод, диаметр которого колеблется в пределах 6 – 14 мм. Эксплуатируется, как правило, для установки осветительных и силовых цепей, компьютерных, сетевых, а также телефонных линий.

Изготавливают их из износостойкого и термопрочного полипропилена, рабочая температура которого составляет -5 — +140 градусов. Конструкция крепится к стене или любой другой поверхности при помощи гвоздя, который входит в комплекте. Комплектующее производят из закаленной стали, длина 4 – 12 мм.

Производители заявляют, что монтировать деталь можно к любой поверхности за исключением металла.

Зажимы для установки трубы ПВХ или гофры

Скобы для гофры

Если проводка прокладывается в гофре или трубе, изготовленной из полипропилена, рекомендуется использовать упругие зажимы из пластика, их еще называют защелками.

Производят их способом литья пластика под воздействием высокого давления. Оснащены ребрами жесткости, благодаря которым обеспечивается высокая прочность захвата гофры или трубы. Рабочая температура колеблется в широком диапазоне благодаря использованию высококачественного пластика. Крепится деталь к поверхности при помощи шурупа. Размерный ряд зажимов позволяет надежно фиксировать кабели или провода диаметром от 12 до 50 мм.

Декоративные клипсы

Декоративные крепления

По конструктивным характеристикам декоративные клипсы идентичны конструкции с гвоздями. Однако отличие заключается в дополнительном оснащении привлекательной деталью, которая надежно фиксирует провод и маскирует провода, проходящие по стене.

Клипса кабельная КЛ

Клипса кабельная КЛ

Простейший способ крепления. Конструкция получила форму хомута, делают ее из металла или пластика. Благодаря большому разнообразию размеров удается надежно фиксировать провода и кабели разного сечения. Диаметр клипсы колеблется в пределах 5 – 20 мм. На упаковке и самом изделии имеется маркировка типа: КЛ-12 и т.д

Дюбель-хомуты

Дюбель-хомуты

Данная разновидность предназначена для крепления проводников круглой или плоской формы. При открытом способе монтажа считается наименее заметным среди аналогов. Также могут быть использованы при установке скрытой проводки, в штробе. Использовать их чрезвычайно просто. К недостаткам стоит отнести невысокую прочность фиксации.

Декоративные клипсы

Конструктивно эти изделия аналогичны монтажным зажимам с гвоздиками. Благодаря декоративной форме, такие зажимы позволяют не только произвести крепление провода, но и придать помещению требуемый стиль, а также красиво замаскировать провода на стене. Пример использования таких зажимов представлен на фото ниже.

Другой пример декоративных зажимов для кабеля представлен на следующем фото. Такие самоклеящиеся универсальные клипсы крепятся на двухстороннем скотче и предназначены для фиксации кабелей зарядных устройств телефонов и компьютерных периферийных устройств. Зажимы на липучке удобно располагать на любой гладкой поверхности.

Обзор данного вида изделий предоставлен на видео:

Клипсы для монтажа гофры или трубы ПВХ

В случае, когда кабель или провод прокладывается в гофре или трубе ПВХ, удобно использовать упругие пластиковые зажимы – защелки, изображенные на фото:

Они изготавливаются методом литья пластика под давлением, снабжены ребрами жесткости, обеспечивающими прочность захвата трубы или гофры. Применение высококачественного пластика позволяет изделию сохранять механические характеристики в широком диапазоне рабочих температур. Крепление производится шурупом саморезом. Размерный ряд представлен клипсами с установочными диаметрами от 12 мм до 50 мм. Особенностью данного изделия являются специальные пазы на боковых поверхностях клипсы, благодаря которым, зажимы разных размеров могут быть объединены в блоки, когда необходима параллельная прокладка нескольких кабельных линий.

Начинать работу следует с тщательной разметки трассы проводки. Клипсы или блоки из них нужно крепить через равные расстояния. Если производится параллельная прокладка нескольких линий и зажимы объединяются в блоки, крепить к стене каждый из них нет необходимости, достаточно обеспечить крепление одного из трех или четырех соединенных зажимов. В зависимости от материала стены или потолка, зажим может крепиться либо непосредственным вкручиванием шурупа (для дерева или гипсокартона), либо в предварительно просверленное отверстие (для металла или пластика). Для установки в процессе монтажа кабельного зажима на кирпич или бетон, лучше использовать дюбель-гвоздь нужного размера. Заканчивается монтаж установкой трубы в створ защелки и легким нажатием до входа в паз, сопровождающегося щелчком. Более подробно о том, как провести кабель через гофру, мы рассказали в отдельной статье.

На фото ниже представлен вариант зажима, фиксирующего герметичные трубы или гофры. Он оснащен застежкой, обеспечивающей более плотную фиксацию. Установка данного зажима, как и предыдущего, производится под шуруп.

Клипсы с гвоздиком

Предназначены для закрепления провода или кабеля диаметром от 6 мм до 14 мм. Применяются для монтажа силовых и осветительных цепей, а также телефонных и сетевых компьютерных линий. Изготовлены из термопрочного и износостойкого полипропилена, способного работать при температуре от -5°С до +140°С. Крепление к стене или потолку осуществляется с помощью гвоздя, входящего в комплект. Гвоздь изготавливается из закаленной стали, его длина варьируется от 8,1 мм до 14,9 мм. Размеры клипс могут варьироваться от 4 до 12 мм (диаметр для крепления круглого кабеля). Для плоского проводника в маркировке указывается два размера, например, 5,7*10 мм. Производителями заявлена возможность установки таких изделий на любых поверхностях, кроме металла. Практически, забивать гвозди все же удобнее в более мягкие материалы, например, дерево, гипсокартон, пенобетон, кирпич сырец.

Размер зажима подбирается таким образом, чтобы провод или кабель входил в него плотно, допуская проскальзывание только при приложении заметного усилия. Перед началом монтажа необходимо разметить трассу электропроводки. Зажимы нужно располагать через равные промежутки. В местах изгиба трассы, клипсы располагаются в непосредственной близости от изгиба с двух сторон от него. После установки очередного крепления, провод или кабель следует хорошо натянуть вдоль размеченной трассы, установить следующее крепление и забить гвоздь, удерживая проводник натянутым.

Также существует специальный степлер для крепления скоб. На видео ниже наглядно показывается, как пользоваться данным приспособлением:

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

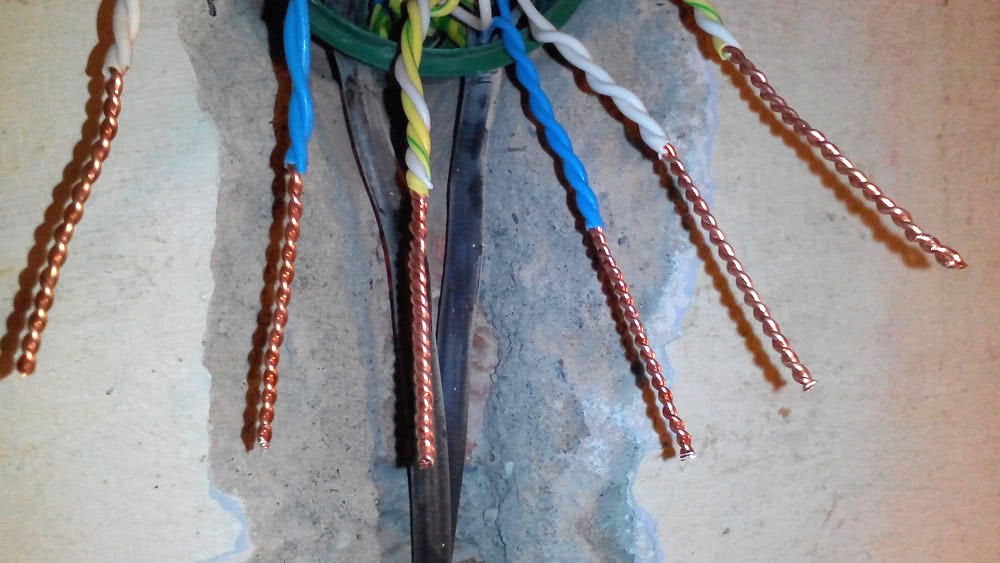

Не выходит из моды скрутка

Современный рынок в таком многообразии представляет клеммы для соединения электрических проводов, что, казалось бы, давно уже пора забыть о скрутках. Но у электриков этот метод упорно продолжает пользоваться популярностью, несмотря на то, что заводские соединители обеспечивают безопасность и надёжность. Помимо этого, клеммы гораздо удобнее в использовании и выглядят эстетичнее, чем скрученные провода, перемотанные изолентой.

Есть у скрутки ещё один очень веский недостаток. Если рассматривать этот метод объективно, он не подходит ни под одно понятие – разъёмное соединение или неразъёмное. По логике понятно, что у разъёмного концы могут неоднократно разъединяться. Но скрутку нельзя назвать полноценным разъёмным соединением, потому что с каждым разом после раскручивания и повторного закручивания концы проводов будут портиться. Под понятие неразъёмного соединения скрутка тоже никак не подходит, потому что не обладает необходимой стабильностью, прочностью и надёжностью.

Как сделать хорошую скрутку рассказано в этом видео:

Но если вы никак не отвыкните скручивать жилы проводов, то пользуйтесь хотя бы вместо изоляционной ленты удобными и безопасными соединительными колпачками.

Это интересно: Полная классификация кабелей и проводов (видео)

Инструкция по соединению проводов зажимом

Собственно, порядок исполнения работ, в данном случае, — соединение проводов с помощью различных типов зажимов, простой и понятный. Его вполне можно выполнить своими силами.

Первым делом потребуется вывести рабочие проводники к месту сопряжения. И снять изоляцию на участке ввода в гильзу зажима.

Далее тщательно зачистить оголенную концевую часть до характерного блеска.

Процедура зачистки концевой части провода перед созданием соединения с помощью винтового зажима. Стоит отметить – такую процедуру значительно удобнее выполнять специальным инструментом для съема изоляции

Теперь предстоит вставить подготовленные концы внутрь гильзы зажима и закрепить. При необходимости такое соединение можно дополнительно заизолировать.

Процедура зажима вставленных в гильзы зачищенных частей проводов. Точно такая же операция выполняется по встречной стороне колодки. Зачастую работу с зажимами проводят в силовых щитах или распределительных коробках

Ещё проще осуществляется работа по соединению проводников, когда используется зажим прокалывающего типа или по типу самоустанавливающегося пружинного зажима типа ВАГО.

Скотч-лок

Соединительные муфты такого типа – разового использования. Применяются для проводов с малыми рабочими токами (телефонные линии либо провода для светодиодных светильников малой мощности).

Такие зажимные муфты осуществляют соединение путём врезного контакта. Проводки даже не нужно зачищать перед соединением. Прямо в изоляционном слое они вставляются в скотч-локи и обжимаются пассатижами. Пластина, у которой имеются режущие контакты, врезается в изоляционный слой, за счёт чего возникает соприкосновение между жилами.

Помимо того, что не требуется зачистка жил, скотч-локи обладают ещё рядом преимуществ:

  • низкая стоимость;
  • универсальность;
  • не нужны специальные приспособления, обжим производится обыкновенными плоскогубцами;
  • водонепроницаемость (внутри муфты есть гидрофобный гель, что защищает контактное соединение от влаги и коррозии).
  • Если муфту скотч-лок необходимо заменить, она просто вырезается, а на её место монтируется новая.

Крепление с помощью клипс

Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,

Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо  сверлить два отверстия. Это несколько увеличивает время монтажа.

Металлические клипсы

Изготавливают из металлической полосы. Для установки вначале «оборачивают» ею кабель, совмещают отверстия и закрепляют на поверхности. Использовать можно и на стене и на потолке. Для последнего неудобны только тем, что надо сверлить много отверстий.

Пластиковые клипсы

Применяют в основном для монтажа кабелей в гофрах для скрытой и наружной прокладки. Для различных диаметров труб имеются соответствующие размеры клипс. На бетонные стены их монтируют при помощи дюбелей, а на деревянные поверхности – с помощью обычных саморезов.

 Установку можно выполнять как для одного кабеля, так и совмещать несколько штук, для крепления пучка проводки. Конструкция клипс позволяет собирать их в единый блок. У каждой с боковой стороны имеются замки (специальные пазы), с их помощью производят надежное соединение клипс друг с другом. Разводка с помощью этих элементов получается аккуратной и ровной.

Самоклеящаяся клипса

Применяют для крепления кабеля или провода различной формы, могут быть выполнены в пластиковой или металлической форме. Поверхность, куда она будет крепиться, должна быть очищена от всякой пыли и грязи. У клипсы на тыльной стороне имеется односторонняя липкая лента. Такой крепеж применяется для крепления кабеля на пластиковые панели или мебель. Отпадает необходимость в сверлении отверстий в дорогостоящих или хрупких материалах.

Клипсы с гвоздем

Изготавливаются в виде пластиковой скобы, сбоку которой имеется отверстие для гвоздя. По форме могут быть самыми разными. Используют для открытого монтажа на деревянных и аналогичных по плотности стенах. На фото выше.

Такое крепление очень быстрое и удобное. Им часто пользуются, когда надо пробросить по плинтусу телефонные, телевизионные и другие кабели малого сечения.

Похожие записи:

Резерв питания: как обеспечить электроэнергией частный дом Дом из двойного бруса. особенности технологии Последовательность ремонта или с чего начать обновление Расчет глубины ленточного фундамента под двухэтажный дом Розетки в спальне: где и как размещать? все особенности установки розеток от а до я Куда спрятать розетку для вытяжки
