Канализация из бетонных колец — устройство по правильной схеме

Этапы строительства

Монтаж проводится в следующем порядке:

• Выбирается место, строится схема монтажа, выполняется расчет параметров септика.
• Выкапывается яма.
• Устанавливаются кольца, подводятся трубы.
• Проводятся работы по герметизации и гидроизоляции.
• Устанавливаются перекрытия.
• Проводится обратная засыпка.

Видео описание

Порядок работ и устройство септика из бетонных колец на видео:

Как выбрать оптимальное место для септика

Конструкцию монтируют выше уровня грунтовых вод. Наилучшее размещение – на максимальном удалении от дома (не менее 7 метров, но и не более 20, чтобы не увеличивать расходы на строительство трубопровода). Логично располагать септик на границе участка, рядом с дорогой. Это снизит затраты при эксплуатации, так как на стоимость выезда цистерны-ассенизатора влияет доступ к системе и длина шланга. К тому же при правильном расположении ассенизационной машине не надо заезжать во двор, а шланги не будут валяться на грядках или дорожках (иначе при свертывании шланга отходы могут попасть на огород).

Подготовка котлована

Земельные работы с применением экскаватора занимают 2-3 часа. Размер котлована должен быть несколько больше габаритов колодцев. Это необходимо для беспрепятственной установки колец и их гидроизоляции. Дно засыпают щебнем и бетонируют.

Подготовка котлована для септика из бетонных колецИсточник rostovgruz.ru

Монтаж колец и канализационных труб

Кольца для септика устанавливают с помощью подъемной техники, что значительно экономит время (если сравнивать с ручным монтажом). Фиксация швов обеспечивается цементным раствором, дополнительно ставятся металлические стяжки (скобы, пластины).

Ответственный момент — процесс установки колецИсточник remoskop.ru

Герметизация и гидроизоляция

Герметизация швов септика из бетонных колец проводится с обеих сторон сооружения. Для этого используют цемент и обмазочные защитные растворы. Внутри колодца можно установить готовые пластиковые цилиндры. Такие дополнительные затраты сделают систему герметичной на 100%.

В процессе гидроизоляции бетонных колец для септика, соединения обрабатываются жидким стеклом, мастикой на основе битума или полимера, бетонной смесью. Чтобы предотвратить замораживание (и разрушение) конструкции зимой, рекомендуется теплоизолировать его слоем пенополистирола.

Герметизация стыков и гидроизоляция септика из бетонных колецИсточник zen.yandex.ru

Монтаж люка и засыпка

Колодцы накрывают бетонными плитами, с отверстиями для люков. В двух первых колодцах обустраивают вентиляцию, необходимую для отвода метана (газ появляется как результат жизнедеятельности анаэробных бактерий). Для засыпки установленных перекрытий используют грунт, вынутый из котлована (обратная засыпка).

Засыпка готовых колодцевИсточник lanshaft.com

Как происходит запуск септика в работу

Чтобы система начала эффективно функционировать, возведенный септик необходимо насытить анаэробной микрофлорой. Естественный процесс накопления занимает несколько месяцев, поэтому его ускоряют, насыщая септик привозной микрофлорой. Сделать это можно двумя способами:

• Новый септик наполняют сточными водами и отстаивают их 10-14 дней. Затем в него загружают иловый осадок из действующего анаэробного септика (2 ведра на кубометр).
• Можно приобрести готовые биоактиваторы (штаммы бактерий) в магазине (главное здесь не перепутать их не перепутать с аэробами, которые предназначены для других очистных систем).

Готовый к запуску септик из колецИсточник remont-book.com

Какие правила нужно соблюдать при обслуживании септика

Существуют простые правила, поддерживающие качественную работу системы.

1. Очистка. Два раза в год, помимо очистки стоков, септик необходимо осматривать и прочищать трубопроводы. Раз в 5 лет (а лучше в 2-3 года) проводится очистка от донных тяжелых жиров. Объем ила не должен превышать 25% от объема резервуара. При чистке часть ила оставляют для восстановления микрофлоры.
2. Качество работы. Стоки на выходе из системы должны очищаться на 70%. Анализ стоков в лаборатории определит показатель кислотности, что позволит узнать качество работы дренажной системы.
3. Меры безопасности:

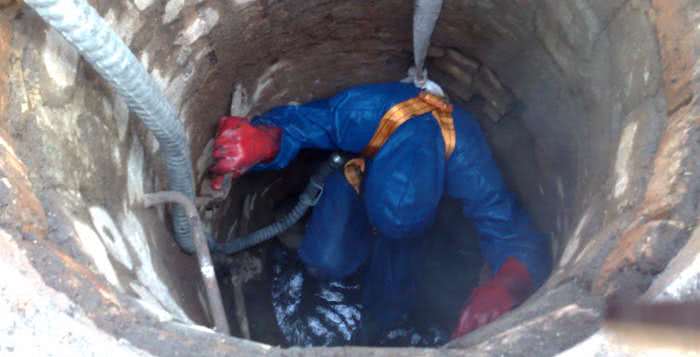

• Работы внутри септика разрешены только после усиленного проветривания и с использованием страховочного пояса (газы, образующиеся внутри могут быть опасные для жизни человека).
• Необходимы меры повышенной безопасности при работе с электроинструментом (влажная среда).

Септик из бетонных колец делает частное жилье более автономным и, несмотря на недостатки, он является одним из самых надёжных и долговечных вариантов очистных сооружений для загородной недвижимости.

3 варианта схем канализации из бетонных колец

Накопительный септик

Наиболее часто используется. Это котлован, стенки и дно которого в обязательном порядке гидроизолированы, чтобы нечистоты не проникали в землю. Нарушение этого требования – это нарушение Закона, и влечет наказание по административному кодексу РФ за порчу земли. По мере наполнения ямы ее откачивают с помощью ассенизационной машины. Частота вызова ассмашины напрямую зависит от емкости самой ямы, от количества подключенных точек (стандартно – это унитаз, ванна, умывальник, кухонная мойка, стиральная машина) и интенсивности их эксплуатации.

Анаэробный септик

Чаще это двухкамерные, но встречаются и однокамерные емкости. Они герметичны. В их закрытом пространстве, куда нет доступа кислороду, идет очистка сливающихся стоков анаэробными бактериями. Задача такого вида септика – очистить на выходе на 65-75% поступившие стоки. Для достижения такого результата рассчитывают сколько нужно камер и какого объема. Полное очищение – оставшиеся 25-35% — производится благодаря так называемой «биологической очистке». Это либо фильтрационный колодец, который выполняется без дна, либо траншея или поле с аэробными бактериями. Очищенные на 100% стоки сбрасываются в грунт. Свою популярность данная схема получила за то, что она проста в устройстве и за то, что является энергонезависимой. Недостаток — периодически фильтрующие сооружения нуждаются в замене щебня и песка, а для этого сооружения нужно вскрывать и утилизировать отработанные материалы. Благо, что делать это нужно не так часто.

Аэробные септики и станции биологической очистки

Преимуществом этого вида септика является то, что они позволяют очистить стоки на 95-98%. Благодаря чему стоки можно использовать для полива либо просто сбрасывать в грунт без вреда для экологии. Для функционирования этой схемы канализации из бетонных колец, в отличие от предыдущей схемы, нужно электричество. Первым этапом является накопить и частично переработать поступившие стоки анаэробными бактериями. Принцип работы: осветление стоков при отсутствии кислорода и последующая их доочистка при искусственном нагнетании воздуха. Недостатком данной схемы является возможность гибели аэробных бактерий, если по каким-то причинам не подается воздух, что чаще всего происходит по причине перебоев с электроснабжением. Поэтому, если при устройстве канализации из бетонных колец выбор падает на эту схему, то в первую очередь следует выяснить, бывают ли и как часто перебои в электросети в месте расположения частного дома. Иначе стоимость обслуживания возрастет в разы из-за необходимости обновлять аэробных бактерий. Либо необходимо приобретать генератор, если в районе часто бывают перебои с электричеством, что также приводит к увеличению затрат.

Комплектующие для бетонного колодца

Сегодня, производители выпускают бетонные кольца разных размеров, поэтому подобрать подходящие «под себя» не составит труда. Сами же колодцы сооружаются из одинакового набора составляющих, к которым относятся:

1. дно – ж/б плита;
2. кольца;
3. горловина;
4. крышка с люком;
5. плита для перегородки внутри кольца – служит для создания многоступенчатой очистки.

Размеры бетонных колец

Размер приобретаемых колец зависит от типа колодца для которого они будут использоваться. Ниже, в таблице приведены основные типоразмеры применяемых для строительства канализационных колодцев:

При покупке обращайте внимание на маркировку, в ней указаны все необходимые данные, например КС-20-9:

• КС – кольцо стеновое;
• 20 – диаметр;
• 9 — высота.

Диаметр и высота в маркировке обозначена в дециметрах.

Особенности конструкции, нюансы использования

Чисто конструктивно септик собой представляет колодец, собранный из железобетонных колец, установленных друг на друга. Если объем сбрасываемых нечистот составляет не более 1 м³/сут, то достаточно одного колодца.

Если объем стоков 1-10 м³/сут, то устанавливается два колодца. Такой септик называется двухкамерный. Если в канализацию сбрасывается более 10 м³/сут нечистот, то колодцев может быть бесконечное множество в зависимости от объема стоков. На загородных частных участках обычно не используют сооружения более трех колодцев.

Расположение последних относительно друг друга может быть таким: последовательное, круговое, буквой «Г» и прочее

Здесь важно правильно соединить колодцы между собой, для чего используется обычная пластиковая канализационная труба

Устройство и схема

В зависимости от устройства септик может включать в себя не более 3 колодцев из бетонных колец, которые все вместе образуют общую систему.

Чтобы подобрать подходящую схему септика, следует учитывать ряд важных моментов:

• норма расхода воды в сутки для конкретного объекта;
• рельеф местности;
• глубина расположения грунтовых вод на участке и их передвижение в зависимости от конкретного времени года;
• уровень промерзания грунта для конкретной территории;
• наличие условий для подъезда грузовой техники.

Выполняя расчет септика, главная цель, которая здесь преследуется, заключается в определение подходящего объема. На этот параметр влияет норма расхода воды в сутки.

При расчете рабочего или эффективного объема септика исходят из трехкратного количества воды, которое сбрасывается за одни сутки. На одного человека обычно приходится объем, равный порядка 200 литров. Чтобы определить емкость оптика с учетом всех людей, которые пользуются канализацией, необходимо этот показатель умножить на 3 и на количество пользователец системы.

Чаще всего подразумевается септик, в котором предусмотрена как минимум одна камера. Для эффективной работы необходимо рассчитывать объем, который измеряют от дна до уровня переливной трубы во вторичную камеру.

Вполне допустимо, что фактический объем септика может превышать расчетный, однако ,обратная ситуация является недопустимой.

Разработка грунта

Рекомендуется рыть один котлован, неважно какой вид септика выбран. Если септик состоит из нескольких камер, то котлован роют также общий просто большой, чтобы вместил в себя все запланированные камеры

Рыть можно вручную, можно вызвать специализированную технику. Первый вариант – дешевле. Подходит для тех, кто хочет сэкономить. Можно рыть самому, можно нанять одного либо нескольких человек для выполнения данной работы. Второй вариант – достаточно дорогой. Но его преимущество в том, что если в первом случае на рытье котлована уйдет не меньше одного дня, то здесь потребуется 2-3 часа, не больше.

В рамках закона, о чем уже было написано выше, септик любого вида должен в обязательном порядке иметь бетонное основание и гидроизоляцию, чтобы избежать просачивания либо протекания фракций и стоков в грунт. Поэтому порядок работ следующий. Дно выгребной ямы в обязательном порядке требуется утрамбовать. Затем укладывают слой рубероида – это гидроизоляция. И на него сверху заливают бетонный постамент.

А вот месторасположения фильтрационного колодца, напротив, не нужно утрамбовывать. Здесь должен быть свободный грунт, чтобы жидкость спокойно могла просачиваться вниз. Часть грунта заменяют щебнем, образуя так называемую подушку высотой не менее полуметра. Подушка выступает фильтром, выполняющим две функции. С одной стороны, она позволяет доочиться воде, с другой – свободно уходить в грунт.

Одновременно ведется рытье траншеи под трубу канализации, которая идет от дома к септику. Глубина траншеи должна быть больше глубины промерзания в конкретном районе страны. Если по каким-то причинам траншея роется меньшей глубины, то укладывают греющий кабель, благодаря которому стоки в трубе не замерзнут

Важно учитывать, что трубу закладывают под уклоном – 2 см на метр трубы. Если уклон не сделать, то стоки не будут свободно протекать, а значит, вся система не будет функционировать

Если над местом, где прокладывается труба, есть дорога, по которой ездят автомобили, то трубу необходимо уложить в гильзу. Гильза может быть бетонная либо металлическая. Данная мера необходима во избежание смешения трубы, т. к. ее смешение может привести к повреждению системы канализации.

Количество колонн

Составленную из бетонных колец камеру иногда называют колонной. Количество таких сооружений зависит от вида фильтро-дренажной системы.

Дренажный колодец

Это такая же камера из бетонных колец, как и отстойник, только без дна. В колодце устраивают засыпку из щебня и песка толщиной в 1 м — это фильтр. Пройдя сквозь него, вода уходит в грунт.

Дренажный колодец применяют при следующих условиях:

• грунт содержит мало глины (песчаный или супесчаный с минимальным числом пластичности) и потому хорошо пропускает жидкость (высокий коэффициент фильтрации);
• максимальный уровень грунтовых вод (определяется весной) находится ниже как минимум на 1 м самой низкой точки конструкции.

Таким образом, при использовании дренажного колодца число колонн у септика с 2-камерным отстойником составит 3.

Поле фильтрации

Используется при невозможности применить дренажный колодец — на плохо впитывающих воду глинистых грунтах или при высоком уровне грунтовых вод. На относительно большой площади естественный грунт частично заменяют песчано-щебеночной смесью и располагают на ней параллельно несколько перфорированных труб, совмещенных коллектором, который подсоединяется к последней камере септика.

Трубы оснащаются душниками (вентиляционными каналами). Сверху они присыпаются песком и затем — грунтом с последующей высадкой на нем зеленых насаждений. При использовании поля фильтрации количество колонн равно числу камер-отстойников.

Септик с полем фильтрации

Если поблизости имеется канава, сооружают фильтрующую траншею:

• выкапывают узкий котлован глубиной 1,5-1,7 м;
• на дне устраивают песчаную подушку и кладут на нее перфорированные трубы (дрена), так чтобы концы их выходили в ров;
• засыпают котлован песком, затем щебнем (не доверху) и укладывают на него перфорированные трубы, объединенные коллектором и подсоединенные к септику (их называют оросительными);
• присыпают трубы песком, потом грунтом с последующей высадкой растительности.

Вытекающие из оросительных труб стоки проходят доочистку в песчано-щебеночном слое, затем попадают в дрену и удаляются в канаву.

Расчет объема резервуаров

Одним из ключевых условий бесперебойной работы очистного сооружения является грамотный расчет его объема.

Чтобы правильно рассчитать объем септика, необходимо ориентироваться на три параметра:

• Количество людей, которые живут в доме постоянно.
• Суммарный суточный объем канализационных отходов на одного человека.
• Промежуток времени, за который органические вещества успевают полностью переработаться.

При расчете берут за основу, что среднесуточный объем стоков на одного домочадца составляет 200 литров. А на переработку органических веществ внутри очистного сооружения в среднем уходит до трех суток.

Размерная таблица с маркировкой производимых железобетонных изделий с указанием их диаметра упростит расчет необходимого числа элементов (+)

Зная, что на одного человека за сутки приходится в среднем до 200-250 л потребляемой воды, нетрудно высчитать что трехсуточный объем отходов на одного домочадца будет составлять порядка 600 л. Полученное значение остается только умножить на число членов семьи, постоянно проживающих в доме.

При расчетах стоит также брать дополнительный запас в 15-20%. Он позволит избежать перелив нормы в случае временного увеличения числа домочадцев и пребывания в доме гостей в течение нескольких дней.

Так для семьи из четырех персон потребуется сооружение вместительностью 200 л х 3 сут. х 4 чел. = 2,4 куб. м. Округляем значение и получаем, что для семьи из 4-х персон нужен септик вместительностью 2,5-3 л.

Для участков, хорошо отводящих воду, стоит выбрать вариант обустройства септика, предполагающий отведение осветленной жидкости через стенки дренажного отсека

Если в местности размещения мини-очистной станции высокий уровень залегания подземных вод, который способен спровоцировать замедление процесса отведения вод и даже затопление конструкции, рассмотрите вариант обустройства септика, отводящего стоки на дренирующие поля.

Назначение подземных смотровых камер

Канализационный контур предназначен для оперативного отвода бытовых стоков, дождевых и талых вод в специально отведенные отстойники, канализационные колодцы или коллекторы. Смотровые колодцы устанавливают на наиболее ответственных участках канализационной сети.

Для оборудования прямой линии длиной 10 м строительство дополнительной камеры нерационально, тогда как на 100-метровом участке с узлами пересечения, вынужденными поворотами и уровневыми перепадами точки контроля просто необходимы.

Они дают возможность беспрепятственно проверять функции трубопровода, находящегося на глубине до 2 м и ниже, а в случае поломки – быстро ремонтировать его. В специально обустроенной камере вся запорно-регулирующая арматура находится на виду, поэтому заменить изношенные части новыми не составляет труда.

Функциональное назначение смотрового колодца заключается в обеспечении доступа для осмотра технического состояния и прочистки транспортирующей стоки системы

Авария на участке подземной сети, не оборудованном смотровым колодцем, устраняется путем выемки грунта (в том числе и с применением тяжелой строительной техники). Это сложнее, дольше и дороже.

Точно определить место утечки помогают также смотровые камеры.

Устройством ревизионных подземных камер человечество занимается на протяжении сотен лет – с тех времен, когда появились первые коммуникационные системы для перемещения воды.

За этот период возникли правила строительства специальных объектов, которые в настоящее время изложены в документах типа СНиП и ГОСТ.

Устройство сооружения зависит от специфических особенностей грунта. Есть конструктивные отличия при сооружении колодцев в насыщенных водой, маловлажных и лессовых просадочных породах. Последнюю категорию усиливают дополнительной трамбовкой дна и устройством утолщенной песчано-щебневой подушки в основании

Например, пункт 2.04.03-85 (СНиП) под названием «Канализация. Наружные сети и сооружения», раскрывает правила возведения смотровых колодцев. В статье содержится информация о том, где необходимо устраивать данные объекты, как правильно подбирать размеры.

Принятые стандарты помогают объединять различные сети в одну неразрывную конструкцию и упрощают монтаж.

На схеме колодца в разрезе видны основные части: нижний лоток для подключения труб, основная рабочая камера, оборудованная ступеньками для спуска, и люк с крышкой, выходящий на поверхность

Принцип действия септика из нескольких камер

Все большей популярностью сегодня пользуются переливные септики, оборудованные системами фильтрации. Некоторые системы создаются из двух колодцев. В одном оборудовано герметичное дно, а в другом оно полностью отсутствует. Под бетонными кольцами оборудуется прослойка из песка и щебня.

1. Сточные воды из жилого помещения поступают в первый колодец.
2. Фекалии и твердые отходы опускаются на дно в виде осадка, а жирные поднимаются наверх.
3. Образовавшаяся осветленная вода между двумя прослойками различной плотности выводится во вторую емкость через переливную трубу, которая оборудуется на высоте примерно соответствующей 2/3 первого колодца. Труба устанавливается под определенным наклоном для возможности беспрепятственного прохода воды в другой колодец.
4. Осветленная вода поступает во второй колодец, там она просачивается через прослойку из песка и мелкой щебенки.

В такой системе первый колодец можно рассматривать, как отстойник, а второй – в качестве фильтрующего устройства. Через определенное время в первой камере объем фекальной массы будет настолько высоким, что придется обращаться за услугами к ассенизаторам. Частота выполнения подобных процедур зависит от объема камеры септика. Чтобы неприятного запаха не было, в первый колодец добавляются специальные примеси, способствующие разложению образовавшейся фекальной массы.

Двухкамерные септики изготавливаются из бетонных колец без особых трудностей

Однако нужно принимать во внимание, что подобные двухкамерные системы можно устанавливать на земельных участках, где грунтовые воды расположены ниже, чем на 1 м. от прослойки из песка и щебня

Также из бетонных колец разрабатываются усложненные системы водоотведения, предотвращающие загрязнение почвы. Количество камер, не влияет в общей сложности на качество прохождения жидкости по ним. В данном вопросе будет играть определенную роль объем септика и возможная продолжительность пребывания воды во всех камерах.

Дополнительно в качестве примера можно рассмотреть септик, состоящий из нескольких железобетонных колодцев, соединенных между собой переливной трубой. Бытовые стоки попадают в одну емкость и по мере накопления переливаются в другую. Во второй секции производится следующий этап механической очистки с последующим выводом в поле фильтрации.

Преимущества и недостатки установки

Устройство канализационного колодца из бетонных колец имеет ряд положительных характеристик:

1. Простота и высокая скорость установочных работ.
2. Невысокая стоимость.
3. Простота устранения загрязнений и засоров благодаря наличию на кольцах специальных скоб.
4. Прочность прилегания верхних колец к нижней части.
5. Правильность геометрической формы, которая обеспечивает максимально эффективную работу конструкции.
6. Несложная по своей схеме гидроизоляция канализационных колодцев для предотвращения возможных смещений установки и возможных протеканий.
7. Высокая прочность.
8. На резервуар не влияют агрессивные химические вещества и природные материалы.
9. Установка не поддается коррозии.
10. Долгий эксплуатационный период.
11. Изготовление элементов при помощи технологии вибропрессования, которая придает максимальной прочности элементам установки.
12. Наличие специальных выступов, обеспечивающих целостность.
13. Полная водонепроницаемость благодаря отсутствию возможных подвижек грунта.
14. Наличие готовых отверстий для патрубков с разным диаметром.

Что касается недостатков, то конструкция канализационного колодца:

• Имеет большую массу (свыше 100 кг), которая создает дополнительные трудности при транспортировке, а также при монтаже, вам потребуются дополнительные вложения на доставку и специальную технику.
• Не перемещается самостоятельно без помощи специализированной автотехники даже на маленькие расстояния.
• Растрескивается в случае  неравномерно прилагаемых нагрузках на корпус станции.

Устройство сборных железобетонных канализационных колодцев

Составляющими компонентами колодца являются:

• Днища;
• Кольца из железобетона;
• Крышки, с проделанным отверстием под люк;

Сейчас на рынке покупателям предлагаются особые «евро кольца». Они характеризуются наличием выбранных четвертей на торцах и более плотно, точно и герметично фиксируются между собой, крышкой или днищем.

Наиболее значимыми размерами колодцев являются:

• Длина – 1; 1,5; 2; 2,5; 3 метра;
• Высота каждого кольца – 0,3; 0,6; 0,9 м.

Наиболее востребованными из них являются те, которые имеют в высоту 0,9 м.

Монтаж канализационных колодцев из железобетонных колец:

В первую очередь следует определиться с местом расположения будущего канализационного объекта

Важно соблюдать определенные санитарные нормы. Неукоснительно выдерживать установленные санитарно-гигиенические расстояния от построек и всевозможных источников питьевой воды.
Следующим этапом на выбранном месте сооружаем котлован

В строгом соответствии с размерами предполагаемого железобетонного резервуара.
Третий этап – подготовка основания. Если собрались устраивать колодец накопительный, то вполне достаточно будет засыпать 15 см гравия. Для колодца фильтрационного бетонируется небольшой фундамент, предназначающийся под ЖБ кольцо. В колодце данного типа днище не предусмотрено, а в установленное кольцо засыпаются материалы, предназначенные для фильтрации – причем на уровень от 0,5 до м высоты. Наибольшей популярностью пользуются галька или гравий.
Вот теперь следует доставить и установить необходимые элементы колодца. Выполняется установка поэтапно, при помощи крана. Составляющие отгружаются из машины прямо на подготовленное место. Заделывание швов осуществляется посредством цементного раствора, а затем выполняется засыпание грунта.

Инструкция монтажа

Строится он в шесть этапов:

1. Выбор места.

2. Копание ямы.

3. Укладка.

4. Устройство переливов между камерами.

5. Гидроизоляция.

6. Утепление и засыпка сооружения землей.

Подбирая место под септик у частного дома, в обязательно следует соблюдать нормы соответствующих СанПиНов и СНиПов. Любое ЛОС с дренажом должно отстоять от жилья и грядок на 5 м, а от колодцев и водоемов – минимум на 30 м. При несоблюдении этих требований резко возрастет риск распространения кишечных инфекций.

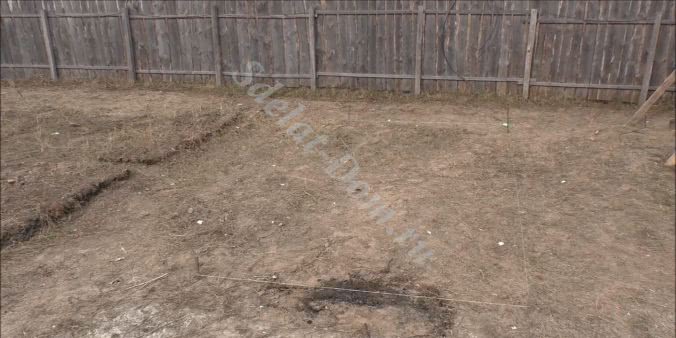

Размечаем на участке место

При всем этом важно не забывать, что к септику еще потом будет подъезжать машина ассенизаторов. Для нее также нужно предусмотреть место рядом с очистной системой

Окапываем контур ямы для работы техники

Выемку земли правильней всего производить экскаватором. Очистное сооружение из трех камер занимает достаточно много места. Изделия обычно устанавливаются на удалении около 30–50 см друг от друга. Даже при минимальном диаметре в 0,8 метра площадь всего сооружения получается большой.

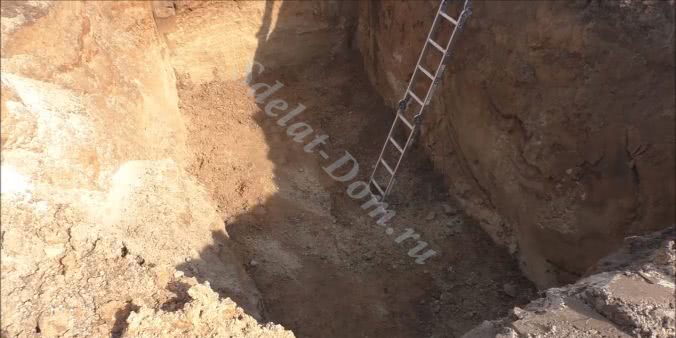

Копаем котлован при помощи техники

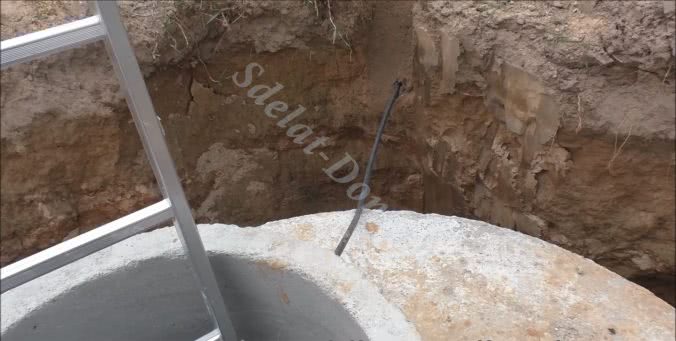

Еще один момент – глубина ямы. При устройстве нижние кольца должны располагаться в грунте ниже уровня его промерзания. Копать глубокий котлован вручную сложно, долго и небезопасно. Его стенки могут и осыпаться.

Убираем осыпавшуюся землю из котлована

Надо четко понимать, что при установке на участке у коттеджа обойтись без крана не получится никак. Это пенобетонный или каркасный дом при сильном желании можно построить в одиночку без спецтехники. С заводскими бетонными изделиями подобное не пройдет. Лучше сразу для строительства ЛОС из ЖБИ заказать грузоподъемную технику, заранее предусмотрев для нее место на стройплощадке.

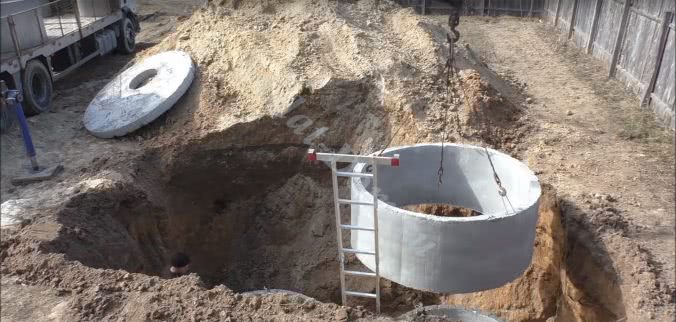

Опускаем кольцо в котлован

Промазываем первый ряд колец раствором и опускаем второй

Аналогично опускаем и третий ряд

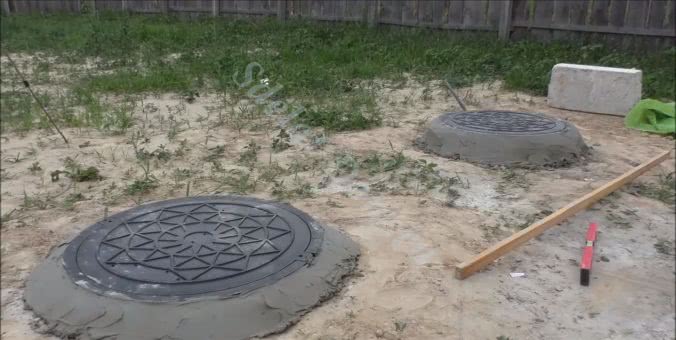

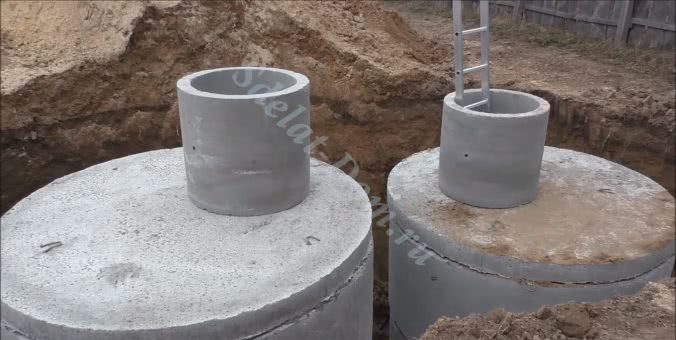

Монтируем крышки

Кольца смонтированы

Если необходимо вручную опустить уже смонтированный колодец, то подкапываем грунт лопатой по периметру

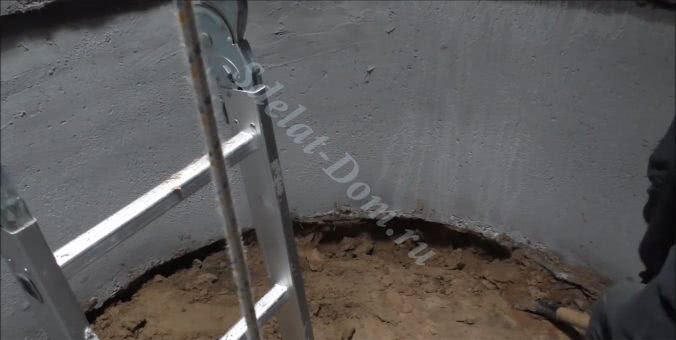

Дно первой камеры должно быть герметичным. Для этого в вырытой яме под кольца укладывается специальное днище в виде “блина” из железобетона. Такой фундамент плита также делается на заводе ЖБИ. Если этого изделия в продаже нет, то выполнить его под устраиваемым септиком можно самому заливкой раствора в котловане толщиной в 15–20 см. Но тогда подождать его полного схватывания.

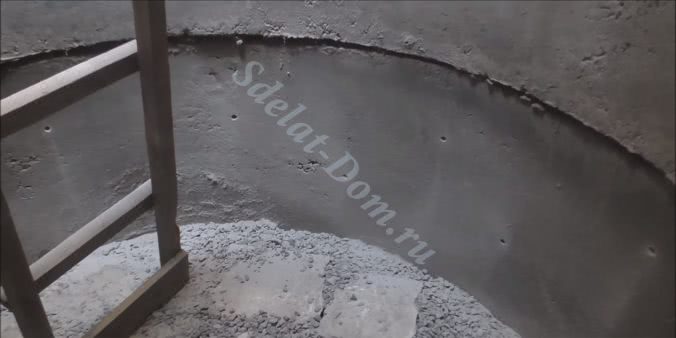

Бетонируем дно входного колодца

Донный фильтр во второй камере выполняется в три слоя каждый толщиной в 20–40 см:

1. Песок внизу.

2. Мелкофракционный щебень посередине.

3. Гравий или щебень крупной фракции в 40–70 мм сверху.

Засыпаем щебень на дно дренажного колодца

Делаем в дренажном колодце дополнительные отверстия для ухода воды

Для вставки ввода от канализации в доме и переливных труб между камерами в бетоне придется пробить отверстие соответствующего размера. В идеале его следует просверливать алмазной коронкой, чтобы края у дырки получились ровными. Так вставляемые в септик переливы из металла или пластика будет проще герметизировать. При этом вводы в камеру всегда располагают выше выводов.

Прокапываем траншею для укладки труб

Укладываем канализационные трубы в траншее под уклоном

Заводим трубы в колодец, оставляя сверху зазор для усадки

Монтируем трубу перелива между кольцами уровнем ниже, чем трубу из дома

Битумная гидроизоляция выполняется только снаружи сооружения. Внутри от нее будет лишь вред. Поедающим органику в сточных водах бактериям вреден битум и любая агрессивная химия, а без них септики функционировать станут с меньшей эффективностью. Для наружных гидроизоляционных работ вполне подойдет мастика, рубероид и даже мягкая кровля, если ее не жалко.

Замазываем все швы в первом колодце — он должен быть герметичным

Утепление выполняется только в верхней части “колодца”. Здесь лучше всего воспользоваться влагостойким пенополистиролом толщиной 10–20 см. Сверху камеры закрываются крышками из железобетонных плит с отверстием под смотровой люк.

Если коттедж построен в холодном регионе, то одно из верхних колец лучше поменять на горловину из кирпича с пенополистирольным утеплением снаружи. Затем с боков конструкция эта присыпается слоем грунта для лучшей сохранности тепла и по желанию декорируется. Для декора подойдет фасадная клинкерная плитка или керамогранит.

Если планируем устанавливать компрессор, то заводим трубу под кабель

Устанавливаем канализационные люки

Поворотный

Функцию смотрового гидросооружения выполняет и поворотный колодец. Единственное отличие от прямоточного аналога — лотки с различным направлением потока, а также место установки: повороты на 90о и другие изменения направления канализационной трубы.

Фото: виды поворотных колодцев

Так как повороты магистрального трубопровода более чем на 45о имеют предрасположенность к возникновению различного вида засоров, то и контроль над данными узлами должен быть соответствующим.

В устройство канализационного колодца из кирпича входит:

• основание;
• лоток;
• стенки;
• плита перекрытия с люком.

Основание колодца лежит на одном уровне с проходящей магистралью, поэтому лоток открытого типа и выполнен в виде плавного поворота по направлению потока.

Для удобства очистки наносов и устранения возможных засоров применяют стеновые скобы. При этом диаметр колодца должен быть не менее одного метра, для удобства спуска и работы человека.

Это практически готовое изделие, с входными и выходными отверстиями для труб и лотком для прохождения стоков.

Фото: пластмассовые поворотные колодцы

Весь процесс монтажа пластиковых сборных колодцев происходит очень быстро, а материал, применяемый при производстве, долговечен и не несет никакой угрозы окружающей среде.

Выводы и полезное видео по теме

Несколько советов от профессионалов помогут вам определится с типом ямы и построить резервуар из бетонных колец по всем правилам.

Этапы строительства выгребной ямы с подробными комментариями:

Монтаж бетонных колец:

Полезная информация о люках:

Как видите, устройство выгребной ямы из бетонных заготовок доступно даже неопытному строителю. Но помните, что для строительства функционального сооружения необходимо соблюдение норм, выверенный проект, точные расчеты и, скорее всего, потребуется помощь монтажников.

Если вы не уверены в своих силах, подумайте о возможности установки накопительной емкости из пластика или даже заводского септика.

У вас есть личный опыт в сооружении выгребной ямы из ж/б колец? Хотите поделиться полезной информацией или задать вопросы по теме? Пожалуйста, оставляйте комментарии – форма для отзывов расположена ниже.

Похожие записи:

Декоративные балки на потолок: выбор стиля и монтаж искусственных элементов Сколько времени сохнет штукатурка на стенах Расчет глубины ленточного фундамента под двухэтажный дом Розетки в спальне: где и как размещать? все особенности установки розеток от а до я Крыша для газобетонного дома: виды, особенности плоской и скатной конструкции Чем лучше обшить стены внутри каркасного и деревянного дома
