Комбинированный котел для отопления частного дома: разновидности

Оглавление

Принцип работы

При включении котла ТЭНы запускаются автоматически и начинают греть воду в теплообменнике. Дрова загружаются в топку вручную. Как только дровяная топка выходит на нормальный режим, а вода достигает нужной температуры, ТЭНы автоматически отключаются.

Далее котел работает на дровах. Они обеспечивают мощность до 30 киловатт, которой хватает для отопления достаточно большой площади. Когда закладка прогорела, температура начинает падать и снова включается ТЭН.

Такая система позволяет регулировать режимы в соответствии с сиюминутной необходимостью:

при двух/многотарифной системе оплаты можно экономить на электричестве – использовать ТЭНы преимущественно ночью, когда энергия дешевле (сколько потребляет электрический котел отопления в месяц );
не нужно вставать в ночное время, чтобы подложить дрова в топку – ТЭН будет работать в режиме поддержания;
если по какой-либо причине не получилось вовремя подвезти дрова, дом не остынет;
если внезапно отключилось электричество – не остынет тоже.

Есть многотопливные модели: вместо дров можно использовать уголь, древесные отходы. Стоят такие котлы несколько дороже. Долговечность универсальных котлов отопления на твердом топливе и электричестве – 20 лет и больше.

Следует упомянуть, что котел твердотопливный и электрический комбинированный – не единственный вариант универсального котла. Возможны и другие сочетания: электричество-дрова-газ, электричество-дизель-газ и т.д.

Достоинства отопительного котла на дровах и электричестве (и других универсальных) очевидны. Стоит сказать пару слов о недостатках. Во-первых, это цена.

Комбинированные/универсальные котлы в среднем стоят еще дороже дизельных (которые в принципе не существуют в маломощном дешевом исполнении). Но учитывая долгий срок работы (ТЭНы, по мере необходимости, можно менять), агрегат себя неоднократно окупит.

Второй минус – габариты. Дровяная топка не позволяет изготовить компактный настенный котел. Под агрегат придется обустраивать котельную. Отдельное помещение нужно и по причине низкой экологической безопасности – в этом отношении дровяной агрегат выигрывает только у дизеля.

Потребуется устройство дымохода и принудительной вентиляции. Но они нужны для любого котла, исключение – только электрические. Дополнительно придется найти сухое обогреваемое пространство для хранения дров.

Масса. Котел с чугунной дровяной топкой весит несколько сот килограммов. Потребуется если не собственный фундамент. то хотя бы бетонная подушка для установки. Ограничения по мощности: этот показатель у ТЭНов не должен превышать твердотопливный, а у дровяной топки он обычно не выше 30 киловатт.

Последнее – сложное устройство. Соответственно, трудоемкость монтажа и дороговизна сервисного обслуживания в дальнейшем.

Как правильно подобрать котел

Чтобы достичь необходимых температурных параметров, в здании или помещении необходимо оборудование, способное их обеспечить. Список всех элементов системы отопления даже небольшого дома насчитывает десятки и сотни позиций. Главным в этом списке считается теплогенератор определенной мощности. При выборе агрегата по мощности следует придерживаться баланса. Маломощное оборудование не сможет достаточно обогреть помещение, слишком мощное приведет к перерасходу горючего или выходу из строя всей системы.

Тепловая мощность любого бытового отопительного устройства указывается производителем в киловаттах. В идеале расчет, подбор и монтаж всего отопительного комплекса лучше доверить специалистам

Предварительные параметры можно установить и самостоятельно, принимая во внимание, что 1 кВт мощности теплогенератора достаточно для обогрева 10 м2 площади помещения со средним утеплением и высотой потолков 2,5 м

Недостатки комбинированных котлов

«Лишний» расход энергоресурсов

Этот недостаток выходит на первое место в комбинированных котлах, в которых основным или вспомогательным видом топлива является электроэнергия. Каждый нагревающая установка, использующая для подогрева теплоносителя жидкое, твердое или газообразное топливо должна быть подсоединена к дымоходу. Если конструкция вашего универсального отопительного котла позволяет использовать твердое топливо электричество, то в этом случае неизбежен повышенный расход электроэнергии. Это связано с тем, что часть тепла от нагреваемой ТЭНом воды в теплообменнике будет улетучиваться через дымоход.

Понижение КПД

Отопительные установки, использующие твердое топливо в качестве основного, обладают самым низким КПД, что связано с низкой теплоемкостью этого вида энергоресурсов. В зависимости от используемого топлива, конструкции дымохода и самого отопительного агрегата, наличия или отсутствия автоматического управления, климатических факторов и ряда других параметров будет повышаться или понижаться КПД котла. Но даже в самых оптимальных условиях, коэффициент полезного действия такого аппарата редко превысит 80%. Низкая стоимость твердого топлива и возможность использования котла в качестве утилизационной установки нивелирует этот минус.

Запуская же ТЭН для подогрева теплоносителя в комбинированном котле, вы заранее «соглашаетесь» на еще большее снижение КПД отопительной установки (хотя у электрокотлов этот показатель один из самых высоких). Это связано с уменьшенным размером резервуара, используемого для подогрева теплоносителя, в который невозможно встроить много нагревательных элементов. Помимо этого, использование электроэнергии в качестве вспомогательного энергоносителя обуславливает включение в конструкцию установки для автономного отопления помещений ТЭНов пониженной мощности. Эта особенность котлов, использующих дрова электричество в качестве топлива, наиболее характерна для моделей повышенной мощности.

Отсутствие автоматического управления

Устройства для автономного обогрева помещений, использующие в качестве основного источника тепла твердое топливо обладают высоким показателем инерционности. Говоря простыми словами, загружая в универсальную отопительную установку уголь, дрова, брикеты или иное твердое топливо, в вашем доме будет или очень жарко, или прохладно. Это не позволяет точно отрегулировать термостаты, контролирующие температуру воздуха в помещениях. Поэтому компании-производители «экономят» на системах автоматического управления комбинированных котлов, используя более простые системы автоматического управления.

Низкие параметры контроля автоматики для управления универсальными котлами еще больше снижают КПД комбинированных аппаратов, использующих в качестве топлива твердое топливо, как основное.

Если же в комбинированном котле установлена система автоматического контроля достаточно высокого уровня, то вы оказываетесь «привязанными» либо к сертифицированному сервисному центру, имеющему лицензию на выполнение ремонтных работ от производителя, либо к сервисным центрам, способным отремонтировать подобные системы автоконтроля, услуги которых так же недешевы.

Высокая конечная стоимость

Независимо от количества и видов используемых комбинированных котлов для отопления дома дополнительных энергоресурсов, его стоимость будет ниже, чем покупать каждый вид котла по отдельности. Но совокупное эксплуатационные затраты всегда будут больше.

Оборудование топочной

Использование комбинированных отопительных котлов может потребовать оборудование специальной комнаты, что может быть критично для домов относительно малой площади. Это связано как с необходимостью обеспечения безопасности вашего дома и семьи, так и обеспечением должного запаса топлива, к примеру, если для работы установки отапливающей частный дом необходимы уголь электричество.

Что же делать, отказаться от попытки сэкономить и мириться с дополнительными расходами или уменьшением комфортности собственного жилья? Нет, вы можете установить два котла, каждый из которых будет использовать один из имеющихся в вашем распоряжении энергоресурсов. Это будет целесообразнее и именно такое решение в перспективе позволит сэкономить ваши деньги.

Типы комбинированных котлов

Сегодня существует множество типов комбинированных котлов для отопления частных домов. Каждый из них стоит рассмотреть более детально.

Комбинированные котлы на газе и жидком топливе

Конструктивное отличие котлов, работающих на этих энергоносителях, минимальное, именно поэтому рациональным решением разработчиков стало их совмещение. Котлы могут работать на газе (природном и сжиженном) и на дизтопливе. Переход между типами топлива осуществляется при помощи корректировки настроек горелки (в зависимости от модификаций в ручном или автоматическом режимах). При этом режим работы и вырабатываемая мощность остаются неизменными.

Покупая комбинированные котлы для отопления дома, в качестве основного типа топлива предпочитают использовать газ, за его относительно небольшую цену, безопасность использования и экологичность. В качестве второго энергоносителя зачастую используют дизельное топливо, для которого отдельно необходимо подготовить емкость и помещение для хранения. Отвод отработанных газов производится по одной технологии для газа и жидкого топлива. Эти котлы выгодно использовать при постоянном обогреве частных домов и промышленных помещений, имеющих значительную площадь.

Комбинированные котлы на газе, жидком и твердом топливе

Основным отличием этого вида от котлов, рассмотренных ранее, является наличие топки для твердого топлива: топливных гранул, брикетов, дров и прочих материалов. Огромные плюсы котлов этого типа — универсальность и низкая стоимость, как самих котлов, так и используемых энергоносителей.

К минусам стоит отнести: низкий коэффициент полезного действия, слабый уровень автоматики, строительства газоотводящего дымохода. Используют эти котлы чаще всего в небольших частных домах или на дачах, обогревать большие частные дома экономически не целесообразно.

Комбинированные котлы с электрическим тэном

В отличие от вышеперечисленных котлов, использующих энергию сгорания для нагрева воды, этот котел дополнительно использует электронагрев. Из-за низкой выходной мощности, отапливать частный дом или помещение только при помощи электроэнергии не получится, но в комбинации с газом, жидким или твердым топливом — это превосходный вариант.

Основные плюсы: высокий уровень автоматизации и КПД, возможность использования в регионах с нестабильной поставкой основного типа топлива, надежность и мультифункциональность. Благодаря автоматике, котел при снижении температуры в частном доме ниже +5 градусов включает нагрев воды в экономном режиме, эта функция реализована для предотвращения промерзания системы отопления.

Комбинированные печи для отопления

С давних пор в частных домах, для отопления помещений, использовали традиционные кирпичные печи. Современные технологии позволяют их переоборудовать и получить в итоге печь с комбинированной системой отопления, тем самым значительно повысить экономичность, теплоотдачу и функционал. Для этого можно установить несколько теплообменников, котел прямого или косвенного нагрева, оборудовать грубу. Эти операции можно выполнить как полностью, так и по отдельности, в зависимости от финансовых возможностей и наличия свободного места в частном доме.

Выполняемые модификации комбинированных печей:

монтаж варочной поверхности — помимо отопления частного дома, позволяет дополнительно готовить пищу;
установка горелки для газа или твердого топлива — повышает эффективность сгорания энергоносителя, повышая отдачу тепла от одной единицы условного топлива. Рекомендуемый вариант — газовая горелка, не создающая неприятных запахов в доме;
монтаж теплообменника для водяного отопления — позволит осуществлять нагрев частного дома равномерно по всему периметру. Минус — длительный нагрев воды в трубах частного дома.

Виды комбинированных агрегатов

Фирмы-изготовители отопительного оборудования стараются разрабатывать свои устройства так, чтобы круг потенциальных клиентов был максимально большим

Немаловажное значение при этом уделяется экологическим характеристикам отопительных комплексов. Особенностью пиролизных водонагревателей является их «всеядность»

Для производства горючего газа в них можно использовать не только традиционные дрова и древесный уголь, но и целлюлозосодержащие отходы, отработанное машинное масло и отслужившие свой век автомобильные шины.

Чаще всего в мини-котельных используются комплексы, рассчитанные на комбинации: дрова, уголь, торфяные брикеты/электричество, пилеты/газ/жидкие нефтепродукты, дрова/электричество/газ/дизтопливо. Очень часто котельное оборудование, работающее одновременно на опилках, некондиционном льне или шелухе подсолнечника, устанавливается в фермерских хозяйствах или на небольших аграрных предприятиях. Оно не только эффективно обогревает жилище и помещения технического назначения, но и утилизирует отходы. В качестве запасного варианта обычно используется природный газ или фузисное (некондиционное) масло.

Твердотопливные и электрические

Комбинация твердое топливо/электричество остается самой востребованной в малоэтажном строительстве. В данном случае электронагреватели выполняют скорее вспомогательную, чем рабочую функцию по причине относительной дороговизны электроэнергии.

Твердое топливо и газ

Комбинация топочной камеры и газовой горелки популярна в газифицированных коттеджных поселках и в сельской местности. Отапливать одним природным газом, особенно дом большой площади, довольно дорого. Исходя из цен на дрова или уголь в конкретном районе проживания можно подобрать то горючее, которое поможет избежать лишних трат в холодное время года. Газ при наличии подведенного трубопровода всегда сможет быть отличной страховкой в период сильных холодов.

Дизель и газ

Агрегаты дизель/газ конструктивно выполняются с одной камерой сгорания. Для того, чтобы устройство перевести с одного вида горючего на другое, достаточно сменить горелку. Если по какой-либо причине нарушено газоснабжение, устанавливается специальная форсунка, обеспечивающая распыление и сгорание дизтоплива в корпусе с теплообменником. Довольно простое устройство таких комбинированных отопителей позволяет все операции произвести минимальным набором инструментов в течение всего нескольких минут.

Электричество, твердое топливо, газ и дизель (многотопливные установки)

Мультитопливные комплексы являются самыми универсальными, но и самыми сложными. Их покупка оправдана в том случае, если в распоряжении пользователя имеется весь набор горючего по доступной цене. Также их часто применяют в отдаленных или труднодоступных районах, в которых для отопления используется все, что в данный момент есть под рукой. В этом случае вопрос выживаемости в суровых условиях может иметь первостепенное значение, а комбинированные источники тепла используются для обогрева и горячего водоснабжения.

Основные критерии выбора

На рынке представлено множество моделей отопительных котлов в дом самого различного класса. По виду используемого при работе топлива они делятся на следующие виды:

твердотопливные котлы для дома: на дровах, торфе, пеллетах или угле;
агрегаты, использующие при своей работе жидкое топливо: солярку, например;
газовые котлы;
электрические обогревающие устройства, позволяющие обходиться без топлива;
универсальные изделия, работающие на газу или пеллетах или же потребляющие дрова и электричество.

Перед выбором подходящего варианта следует внимательно изучить перечень энергоносителей и решить, какие из них больше подходят для конкретных условий эксплуатации.

Нужно определиться с тем, насколько хорош котел с точки зрения эксплуатационной безопасности, а также комфортности при обращении с ним. При выборе подходящего для личных нужд агрегата потребуется учесть следующие нюансы:

тщательно разобраться с достоинствами и недостатками каждого из представленных образцов;
определиться с оптимальной для конкретных условий мощностью отопительной техники и количеством контуров;
выбрать в доме место, куда можно поставить купленное оборудование.

От последнего фактора зависят допустимые габариты и вес купленного образца.

Основные критерии выбора агрегата

При покупке котла, работающего на газе и электрической энергии, необходимо учесть несколько нюансов:

Потребуется определить задачи, которые будет выполнять оборудование, т.е. рассчитать нужную функциональность.
Доступность источников энергии. Если дом расположен в негазифицированном районе, то покупка устройства, потребляющего газ, бессмысленна.
Размеры следует подбирать соответственно габаритам помещения, в котором предполагается установить котел.

Необходимая мощность

Это важнейшая характеристика любой отопительной аппаратуры. В продаже имеются комбинированные агрегаты до 100 кВт. Однако приобретать максимально мощную установку не требуется. Котлы до 50 кВт оснащены всеми необходимыми функциями. Если частный дом расположен в средней полосе России и выполнен кладкой в 2 кирпича, а потолки в комнатах 2,7 м, то на каждые 10 кв.м потребуется 1 кВт.

Кроме того, специалисты рекомендуют после расчета полной мощности прибавить 20-25% на случай экстремальных холодов.

Особенности комбинированных котлов

Использование различных по физическим свойствам типов горючего в одном устройстве естественным образом ведет к усложнению конструкции. Кроме того, подключение и обслуживание комбинированных котлов требует квалифицированного вмешательства электриков, работников газовой службы, специалистов по работе с жидкими нефтепродуктами.

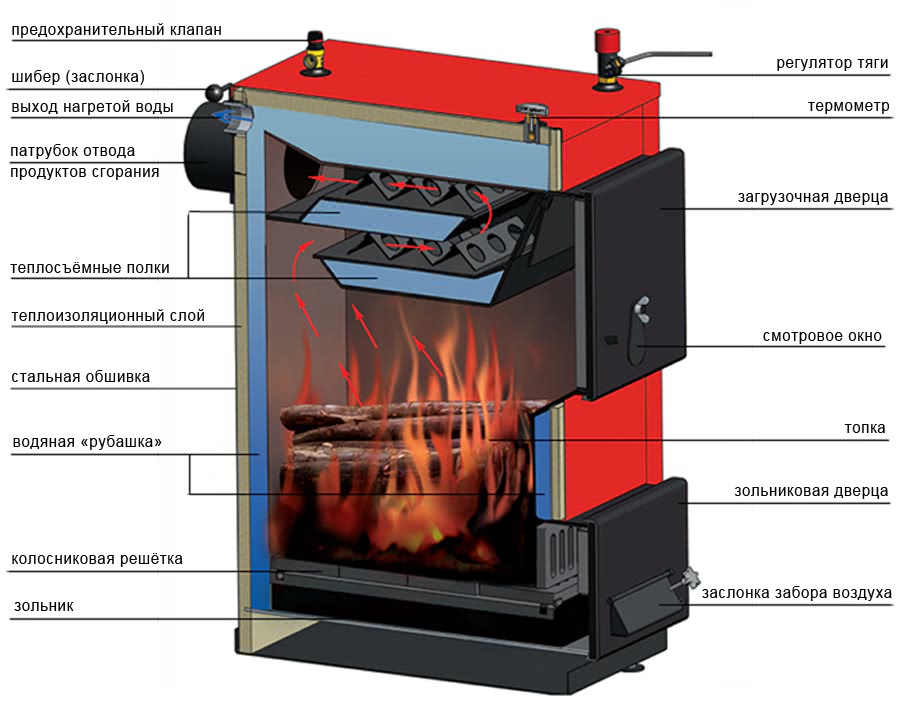

Конструкция

Все твердотопливные теплогенераторы обязательно имеют камеру сгорания, теплообменник и систему дымоотвода.

В зависимости от используемого дополнительного вида топлива конструкция комбинированных устройств дополняется:

местом под установку электронагревательных элементов;
газовой горелкой;
форсункой для распыления жидкого горючего;
ручными или автоматическими органами переключения на соответствующий режиму работы типа топлива.

В том случае, если применена схемы дрова/газ, в большинстве моделей имеется две камеры сгорания. В одной сжигается твердое горючее, во второй устанавливается газовая горелка. При использовании жидких видов топлива в качестве дополнительного оборудования к котлу устанавливается бак для дизтоплива или отработанного машинного масла со встроенным или наружным топливоподкачивающим насосом.

Как правило, все комбинированное оборудование имеет сложную автоматику, требующую стационарного электроподключения. Опционально многие производители предлагают резервные источники питания, обеспечивающие работу электронных блоков, электроприводов, а также топливных и водяных насосов при отсутствии электропитания.

Преимущества

Многотопливное оборудование для систем отопления позволяет создать мини-котельную, в работе которой человек принимает минимальное участие. В основном деятельность сводится к закладке твердых видов топлива, заправке емкостей с горючим, очистке топок и в контроле и отладке автоматики.

Установка комбинированных твердотопливных агрегатов дает возможность:

использовать их в качестве многоконтурных аппаратов для водо- и теплоснабжения;
переходить на альтернативный вид топлива в случае окончания запасов основного горючего;
использовать наиболее оптимальные комбинации твердого топлива с газом и продуктами нефтепереработки;
избежать размораживания системы отопления в случае длительного отсутствия контроля.

Недостатки

Комбинированные устройства отличаются большим количеством дополнительных элементов. Наличие в твердотопливных агрегатах сервоприводов, пьезоэлементов для поджига газов, ТЭНов (трубчатых электронагревателей) и т.д. неизменно ведет к более частым поломкам и сложному техническому обслуживанию.

К тому же комбинированные котлы:

имеют сравнительно более высокую стоимость;
энергозависимы от стационарного или резервного источника электроэнергии;
требуют необходимости согласования проектов по их установке с надзорными органами;
вызывают потребность в пере- или дооборудовании электропроводки.

Цены на комбинированные котлы

~~комбинированные котлы~~

Нагревательные электроустановки

Для совместной работы с водяным отоплением производители выпускают 3 типа электрокотлов:

ТЭНовые. Аппарат нагревает теплоноситель с помощью трубчатых элементов, применяющихся повсеместно – в бойлерах, теплоаккумуляторах, тепловых насосах и так далее.
Индукционные установки греют воду металлическим сердечником, помещенным внутрь электромагнитного поля.
Электродные котлы используют проводимость обычной воды. Ток проходит меж двумя электродами, погруженными в теплоноситель.

Мини-котельная с трубчатыми электронагревателями, помещенными внутрь емкости с теплоносителем

Отопители с ТЭНами внешне и внутри напоминают навесные газовые агрегаты. Под корпусом обычно прячется циркуляционный насос, группа безопасности и расширительный бачок. Индукционные и электродные котлы нужно доукомплектовывать – покупать насосы и прочие детали обвязки.

Преимущества электрических водонагревателей:

наилучшая эффективность среди всех источников тепла;
бесшумность (исключая старые модели, оснащенные электромагнитными пускателями и контакторами);
малый вес и размеры;
невысокая цена оборудования;
относительно простой монтаж;
полная автономность в работе, обслуживание – ежегодно в начале сезона.

Нагревательным блоком электродного аппарата можно управлять дистанционно с помощью комнатных терморегуляторов

Теплогенераторы действительно не требуют внимания со стороны домовладельца, разве что при настройке температуры. В эксплуатации электродного аппарата есть нюансы – теплоноситель должен быть подсоленным, иначе упадет интенсивность нагрева.

Минусы отопительных электрокотлов:

Комбинированные котлы «газ – дизель»

Самые удобные и универсальные модели котлов для дома те, что могут работать на газе и дизеле. Их бесспорные преимущества:

предельно простая конструкция;
минимальные размеры;
доступная стоимость.

Универсальный газодизельный котел отопления. Для перехода на другой вид горючего здесь достаточно просто сменить горелку.

Универсальные отопительные котлы «газ – дизель» выполняются в малогабаритных корпусах, внутри которых располагается теплообменник. Горелки в них вынесены за пределы корпусов, они представляют собой отдельные модули. Если нужно перейти с дизеля на газ, достаточно заменить горелку.

Горелки для газа и жидкого топлива имеют схожую конструкцию. Их задача – создать поток пламени внутри теплообменника. Газ горит в обычном режиме, а жидкое топливо подвергается распылению и образует факел пламени. Подключив выбранную горелку к корпусу с установленным внутри теплообменником, мы сможем обеспечить эффективный и недорогой обогрев частного дома. Причем горелку под дизель придется покупать отдельно – чаще всего ее нет в стандартной комплектации.

Чем хороши комбинированные котлы «газ – дизель»? В первую очередь следует отметить их простоту, которая обеспечивает минимальное количество поломок и настроек, а во вторую мы выделим дешевизну обоих видов топлива. Например, эксплуатация электрических котлов приводит к поистине гигантским расходам, в то время как газ и солярка стоят достаточно дешево. Залив полный бак солярки, можно рассчитывать на ее длительное горение. Что касается газа, то он может быть магистральным или баллонным.

Комбинированные отопительные котлы, работающие на газе и дизельном топливе, станут отличным решением для обогрева загородных домов, еще не подключенных к газовой магистрали. То есть первое время можно обогревать дома соляркой, а впоследствии переключиться на газ. Сам котел менять не нужно – достаточно установить соответствующую горелку. Поскольку стоимость горелок невысокая, это не ударит по карману, что произошло бы при полной замене жидкостного котла на газовый.

Комбинированные котлы «газ-дизель» удобны в ремонте. Если вдруг одна горелка сломается, можно сразу же переключиться на другую. Если ремонт невозможен, достаточно приобрести новую горелку и установить ее на штатное место.

Виды и классификация

Как таковой классификации комбинированных котлов нет. Их просто делят на группы, где в основу ложится разделение используемого топлива, а точнее сказать, комбинация. В принципе для такого вида котлов используется любое топливо:

Газ;
Электричество;
Твердое;
Жидкое.

И при выборе данного вида котла придется учитывать один важный момент. А это – какой вид топлива наиболее доступен в том регионе, где возведен ваш собственный дом. Если это древесина, кстати, именно данный вид топлива является самым распространенным в России, то лучше всего выбирать комбинацию дрова-электричество или дрова-газ.

Хотя сегодня компании-производители предлагают достаточно широкий ассортимент данного вида котлов, где используются различные комбинации. И здесь, как было сказано выше, выбор определяет топливо, которое доступнее всего.
