Всё, что нужно знать про укладку трассы сплит-системы

Оглавление

Преимущества продукции КОРБАС®

Сборно-разборная конструкция . Это значительно упрощает подъём коробов на высоту и их монтаж. Для обслуживания или ремонта климатического оборудования достаточно временно демонтировать часть облицовки.

Отличная защита от коррозии . Для производства изделий мы применяем оцинкованную листовую сталь. Окрашивание порошковой краской поверх цинкового слоя даёт дополнительную защиту от осадков и других атмосферных воздействий.

Гарантия 5 лет . Наша продукция сертифицирована, прошла испытания на нагрузку.

Чтобы купить декоративный короб для кондиционера, звоните по номеру +7 (495) 792-02-50 или заполните форму:

Короба для кондиционеров

А вот короб, в отличие от предыдущих двух типов продукции, полностью скрывает блок. По сути, он представляет собой корзину, дополненную дном и козырьком. Это значит, что вандалоустойчивость таких конструкций максимальная. Кроме того, такая закрытость позволяет, насколько это возможно, скрыть климатическое оборудование: его не видно даже при взгляде снизу.

Не стоит бояться образования снеговой шапки на дне и/или козырьке: добросовестные производители предусматривают такую возможную неприятность и располагают эти элементы конструкции под уклоном.

Впрочем, исходя из потребностей, можно заказать и упрощённые варианты: коробы без дна или коробы без козырька.

Этап штробления

Если все трубы – фреоновые и дренажная – идут рядом, углубление делается под наклоном в 3 градуса, чтобы не застаивался конденсат.
Если дренаж располагается отдельно, уклон штробы нужен только для дренажного шланга. Фреоновую магистраль прокладывают без уклона. Можно провести по потолку или по стенам.
Если нет возможности слить дренажную жидкость гравитационным способом, нужно предусмотреть установку насоса, с помощью которого вода будет удаляться из системы.

При разметке углубления нельзя делать резкие повороты, так как согнуть трубы для такого поворота будет невозможно. Нужно избегать острых углов, иначе будет залом медной трубки и фреон не будет циркулировать свободно.

Углубление делается по ширине 60 мм и в высоту 40 мм. Для дренажной трубки 20 мм в глубину и в ширину. Работа осуществляется штроборезом. Обычная болгарка и зубило не подходят, так как могут разрушить стену. В панельном доме это может нарушить несущие показатели стен.

Требования закона — разрешение и его получение

Перед тем как вешать кондиционер на фасаде жилого дома, необходимо оформить и узаконить его установку. Первым правильным шагом собственника жилья будет его обращение в Государственную жилищную инспекцию для получения консультации по этому вопросу.

Нормы федерального закона не имеют прямых указаний на получение разрешений для установки наружных конструкций. Законодательство в разных регионах может отличаться, потому что местные органы власти самостоятельно принимают нормативные акты и условия согласований для монтажа климатического оборудования. Например, в Санкт-Петербурге власти строго следят за реконструкцией фасадов.

Жилищное законодательство признаёт установку кондиционера переоборудованием стены (пункт 1 статьи 25 Жилищного Кодекса РФ) и регламентирует размещение дополнительного устройства на стене. Администрация муниципального образования может не дать разрешения в следующих случаях:

если это здание является культурным наследием или архитектурной достопримечательностью;
если фрагмент стены покрыт ценной архитектурной отделкой;
если фасад граничит с проезжей частью улицы;
предполагаемый монтаж не может быть произведён над дорожкой для пешеходов.

Внешний блок сплит-системы должен соответствовать принятым санитарным нормам и правилам. Поэтому сначала разрабатывается проект установки (проектное архитектурное задание), который должны согласовывать следующие инстанции:

Комитет по градостроительству и архитектуре (для стандартных зданий).
Комитет по государственному контролю, использованию и охране памятников истории и культуры (для сооружений, относящихся к его компетенции).
Роспотребнадзор.
Жилищно-строительный кооператив (ЖСК), Товарищество собственников жилья (ТСЖ), жилкомсервис — организация, на балансе которой состоит здание.
Муниципальное управление, уполномоченное решать такие вопросы.

Установка бытовых и полупромышленных кондиционеров намного проще, чем промышленных аналогов. Для получения разрешения на монтаж наружной части системы кондиционирования необходимо предоставить в местные органы власти следующие документы:

проектное задание (чертёж будущей конструкции), согласованное уполномоченными учреждениями;
фотографии фрагмента стены, на которой устанавливается оборудование;
адресные данные объекта;
описание здания и его расположения;
копию свидетельства о праве собственности на квартиру.

Не возникает сложностей в получении разрешительных документов при установке кондиционера в зданиях спальных районов и внутри дворов. Кроме того, если органами местного самоуправления не приняты соответствующие нормативные акты и не разработана процедура согласования проекта переустройства, то никаких разрешений не потребуется. И также не нужны документы для монтажа системы кондиционирования на лоджиях и открытых балконах.

Назначение и функции корзины под кондиционер

Кованная антивандальная корзина защитит кондиционер от намеренной порчи и кражи

Антивандальная корзина для кондиционера – это металлический каркас, который обтянут решеткой со всех сторон. Имеется доступ в виде дверцы на створках с замком – висячим или встроенным. Полная защита включает в себя установку сигнализации, издающей звук, по которому сторож или ответственное лицо должен вызвать помощь.

Защита со всех сторон решеткой, изготовленной из металла или прочной нержавеющей стали – это гарантия безопасности дорогостоящего оборудования. Есть варианты дешевле и проще – защитные козырьки, сделанные из легкого алюминия или тонкой стали. Их функция сводится к защите от падающих сверху сигаретных окурков или птичьего помета. В случае падения снега или льда с крыши – такое приспособление кондиционер не спасет. Известны случаи, когда глыба весом 60 кг отрывала легкий козырек вместе с ножками, на которых был установлен кондиционер. Внешний блок удерживали трубы, соединяющие его с внутренним оборудованием.

Нарушить положение блока, расположенного вблизи проезжей части, могут грузовые автомобили, случайно зацепившие оборудование. Это происходит возле магазинов, когда происходит разгрузка товаров и водитель старается подъехать поближе. Даже самая сильная защита пострадает от многотонного объекта, но в ряде случаев водитель, услышав скрежет металла, останавливается и поломки удается избежать.

Уличный чехол для кондиционера одновременно выполняет декоративную функцию. В таком случае его стараются выполнять в определенной технике: кованными, окрашенными под бронзу или с эффектом старины. Варианты отделки разные, исходя из стиля здания и места расположения прибора.

Короб обязательно должен открываться, чтобы мастера могли обследовать оборудование, отремонтировать или заменить детали.

Минусами установки являются:

ограничение доступа для обслуживания;
для ремонта компрессора нужно будет демонтировать решетку, а это дополнительные расходы.

Необходимость установки защитного короба нужно определять исходя из места нахождения внешнего блока, его доступности для посторонних лиц, конструкции крыши.

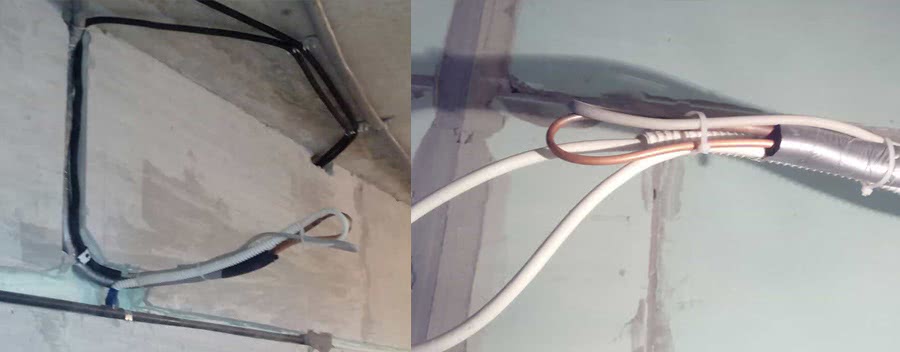

Раскатка труб и укладка в штробу

Трубы должны лежать без заломов и острых углов

Перед монтажом трубы раскатываются в прямую линию

В этот момент важно не наступить случайно, потому что медь – материал мягкий и легко сминается. Утеплители надеваются на обе трубы, диаметр которых зависит от мощности оборудования

На межблочный кабель надевается гофра, и все части собираются и перематываются скотчем. Возле внутреннего блока нужно оставить запас трубы 50 см. Возле внешнего блока 1 – 1,5 метра.

Далее трасса укладывается в штробу и крепится с помощью монтажной ленты и дюбелей

Важно, чтобы пучок не выступал за пределы стены – это будет создавать проблемы при штукатурке

Опрессовка трассы

Опрессовка необходима в целях безопасности. Если рабочие повредят трассу, то опрессованная система издает громкий звук. На данном этапе можно восстановить трассу, не поломав оборудование. Также можно установить манометр для измерения давления.

Чистка трассы кондиционера

В медные трубы не должна попасть влага, так как это нарушает химические показатели фреона, при которых образуются едкие соединения. Жидкость может повредить детали кондиционера изнутри, и он быстро выйдет из строя. Для чистки используется специальное оборудование, удаляющее влажный воздух, после чего концы труб плотно закрываются заглушками.

Закрытие штробы

После завершения всех работ можно замазывать штробы строительной смесью. Если коммуникации прокладывались по потолку, можно продолжать ремонт и заделывать потолок гипсокартоном. После замазывания желательно сфотографировать месторасположение магистрали с указанием расстояний от стен, от пола, чтобы в случае повреждений разбирать стену минимально.

Когда завершится чистовой ремонт, останется позвать мастеров, или самостоятельно установить внешнее и внутреннее оборудование, затем подключить его и проверить корректность работы.

В солидных компаниях в цену работ входит уборка мусора после прокладки магистрали. Для этого у монтажников имеются пылесосы со специальными мешками для пыли. Одновременно можно заключить договор на сервисное обслуживание своей системы, чтобы не чистить внешний блок, рискуя жизнью. Услуги строительного альпинизма стоят очень дорого, а полную чистку нужно проводить раз в году минимум, если кондиционер находится в чистом от пыли и тополиного пуха месте.

Источники

https://sovet-ingenera.com/vent/cond/kak-prolozhit-trassu-konditsionera.html
https://dantex.ru/articles/trassa-dlya-konditsionera/
https://StrojDvor.ru/kondicionirovanie/ustanovka/kak-pravilno-prolozhit-trassu-dlya-kondicionera-po-stenam-ili-potolku/
https://septik27.ru/neobhodimoe-rasstoanie-mezdu-blokami-kondicionera-normy-i-pravila-montaza/
https://kondicionershik.ru/montazh-trassy-konditsionera/
https://quatron.ru/stati/prokladka_trassi_konditsionera_svoimi_rukami_10_shagov_k_yspehy.html
https://odstroy.ru/prokladka-trassy-dla-kondicionera-razmer-stroby-maksimalnaa-dlina-zalom-i-stoimost/
https://sovet-ingenera.com/tech/klimat/neobhodimoe-rasstoyanie-mezhdu-blokami-konditsionera.html
https://akak7.ru/prokladka-trassy-dlya-kondicionera-razmer-shtroby-maksimalnaya-dlina-zalom-i-stoimost.html

Размерный ряд корзин

Размер решетки для наружного блока зависит от мощности сплит системы. Чем мощнее, тем больше внешнее оборудование, которое нужно защитить. Есть особые требования, чтобы зазор между стенками кондиционера и защитным коробом был не менее 10 см. Исходя из этого подбирают стандартные модели или заказывают по собственным размерам. Стандартные короба уже, собранные и готовые к монтажу, можно купить в магазине. Нестандартные требуют предварительных замеров и выполнения чертежа по требованию заказчика.

Стандартный размер корзины:

высота – 80 см;
ширина – 90 см;
глубина – 50 см.

Продаются полностью разборными и частично: открывается только боковая часть. Подходят для моделей кондиционеров от 7 до 18.

Для более мощных установок (модель от 24 до 30) другие стандартные размеры:

ширина – 100 см;
высота – 60 см;
глубина – 80 см.

Расход материалов больше, поэтому стоимость короба дороже.

Решетка для двух внешних блоков, расположенных в один ряд

Нестандартные модели защиты выполняются на заказ в следующих случаях:

когда в ряд расположены несколько внешних блоков и есть необходимость закрыть их одной решеткой;
блоки расположены один над другим на фасаде здания, что требует установки декоративной общей решетки для всего оборудования;
требуется защита для чиллера, который по своим размерам гораздо больше обычной сплит системы;
угловое расположение настенных внешних устройств, требующих изготовления чертежей и индивидуального выполнения монтажных работ.

Стандартные размеры козырьков

В продаже имеются козырьки и настенные крепления следующих размеров:

80х50 см для моделей от 7 до 9;
90х50 для моделей от 7 до 18;
100х60 для моделей от 18 до 24.

Для крепления используются анкерные болты 4 шт модификации М12. Рама-уголок из металла размером 25х25. Для крыши применяют жесть толщиной 0,8 мм.

Пошаговая монтажная инструкция

Все работы по монтажу корзины для кондиционера можно выполнить своими силами или пригласить специалистов. Первый вариант актуален для владельцев частных одноэтажных домов, квартир, находящихся на первом, втором этаже. Также не будет сложностей, если наружный блок кондиционера установлен на лоджии или неостекленном балконе.

Для первого и второго этажа все работы по монтажу корзины можно выполнить, используя приставную лестницу

Во всех остальных случаях для монтажа короба понадобится помощь промышленных альпинистов.

Вместе с монтажом кондиционера целесообразно сразу же заказывать и установку защитного короба. Особенно, если речь идет о высотных работах (с третьего по девятый этаж и выше) – не придется два раза оплачивать выезд альпинистов

Порядок установки корзины следующий:

Разметка мест крепления – используя строительный уровень и отвес нужно разметить точки для крепления конструкции.
Пробивание отверстий – с помощью перфоратора аккуратно проделать отверстия в стене здания.
Установка креплений – в проделанные ранее отверстия вкрутить крепежные элементы, установить кронштейны и затянуть конусную гайку ключом.
Фиксация корзины – с помощью крепежных элементов (болтов и гаек) прикрепить защитный короб к кронштейну.

Если монтаж выполняют альпинисты, то первым шагом будет закрепление веревки и спуск к месту монтажа, а последним – поднятие наверх «высотника» и демонтаж веревки.

Важно при выборе крепежа учитывать тип фасада: для пеноблока, гипсобетона и пустотелого кирпича лучше использовать дюбель+шуруп, а для кирпичной и бетонной стены – анкерные болты. Фасадные кронштейны должны быть изготовлены без применения сварки, чтобы защитный слой не был нарушен

В противном случае сварные места будут страдать от воздействия атмосферных осадков.

Многие предприятия, специализирующиеся на изготовлении корзин, разрабатывают типы креплений, подходящие для монтажа на различные виды фасада. Проводят необходимые расчеты, испытания, чтобы обеспечить готовой продукции надежность и долговечность.

Особенности корзин и правила выбора

Что же представляет из себя корзина или короб? Это металлическая конструкция, закрывающая наружный блок со всех сторон.

Ее основные функции:

Декоративная. Чтобы различные по размерам блоки кондиционеров гармонично смотрелись на фасаде здания.
Защитная – падающие с крыши и стен осколки кирпичей и плитки, окурки, выбрасываемые жильцами из окон, сосульки и прочий мусор может повредить наружный блок.
Антивандальная защита – эта функция весьма актуальна для первых этажей. Конструкция такой корзины сверхпрочная, закрывает блок со всех сторон.

Антивандальные конструкции дополнительно можно оснащать сигнализацией. Это отличный вариант для офисных помещений, где охранники в любое время суток смогут среагировать на действия вандалов.

Многие застройщики предусматривают еще на этапе проектирования расположение кондиционеров во вновь строящихся зданиях. При таком подходе можно заказать корзины в едином стиле и архитектурная линия фасада здания не будет нарушена

Разновидности коробов для кондиционера

Владельцы квартир старого жилого фонда сталкиваются с вопросом самостоятельного выбора места под установку кондиционера и защиты его от осадков и механических повреждений (случайных или умышленных). Поэтому одновременно с покупкой сплит-систем желательно выбирать и заказывать установку корзин для наружных блоков кондиционеров на фасаде.

Но предложений на рынке много. Чтобы выбрать достойный вариант, для начала нужно в общих чертах ознакомиться с существующими видами.

По способу изготовления корзины бывают собранными на специализированном предприятии и самодельными. Первые отличаются большей надежностью и долговечностью, стильным внешним видом, способностью выдерживать значительную нагрузку. Но это при условии наличия сертификата качества, документов, подтверждающих проведение расчетов и испытаний продукции, что характерно для ответственных производителей с хорошей репутацией.

Самодельные короба можно изготовить из подручных материалов. Такая конструкция будет простой, но и стоимость ее будет минимальной.

Простейший короб можно изготовить своими силами, используя прутья и металлические уголки. Сваркой собрать конструкцию. Но такая корзина требует обслуживания (регулярного подкрашивания) – в местах сварных швов от воздействия атмосферных осадков может проявится ржавчина

Также короба можно классифицировать по следующим параметрам:

по типу конструкции – цельные и разборно-сборные;
по назначению – декоративные и защитные;
по размеру – стандартные и нестандартные (изготовленные на заказ);
по дизайну – зависит от фантазии дизайнера или пожеланий заказчика.

Еще корзины отличаются материалом изготовления. Это может быть перфорированный оцинкованный лист, металлические прутья, кованные элементы и другое.

Важно, чтобы используемый материал отличался надежностью и прочностью, а также был устойчив к воздействию атмосферных осадков

На что смотреть при выборе?

При выборе корзины следует иметь в виду, что существуют стандартные короба и нестандартные, изготавливаемые по меркам заказчика.

Чаще всего вариант нестандартной корзины актуален, когда требуется защита одной решеткой нескольких блоков, установленных в ряд или друг над другом

При выборе корзины учитывают ряд параметров:

размеры – следует учитывать габариты внешнего блока и необходимый зазор в 10 см между стенками блока и короба;
вариант облицовки – антивандальная, защитная или декоративная;
заполнение – металлические прутья, жалюзи, кованные элементы, перфорированный лист, ламельная перфорация, индивидуальный рисунок перфорации (по желанию заказчика);
тип конструкции – готовый или сборно-разборный вариант;
специфические особенности – покраска в определенный цвет, наличие дверцы со встроенным или висячим замком (для доступа к блоку), дополнительный козырек, установка сигнализации, оповещающей о причинении вреда сторонними лицами.

Все эти параметры, в частности размеры, сложность конструкции и специфические особенности, существенно влияют на стоимость – чем сложнее и больше, тем дороже.

Также важно при выборе подходящего варианта обратить внимание на доступ к наружному блоку кондиционера – чтобы несложно было выполнять регулярную чистку и обслуживание

ТПК МЕТПРО — металлообработка любой сложности

Если вы планируете заказать корзину под кондиционер нестандартной формы, размеров или дизайна, мы рекомендуем обратиться в компанию ТПК МЕТПРО.

Здесь вам предложат самое большое разнообразие решений как можно зафиксировать, защитить или украсить кондиционеры на фасаде дома. В том числе панели и экраны, защищающие кондиционер от повреждений, а также специальные защитные короба, которые полностью закрывают блок климатического оборудования, тем самым обеспечивая его защиту со всех сторон.

Производя металлообработку любой сложности, компания МЕТПРО готова выполнять небольшие заказы или выпускать продукцию для крупных фирм из разных регионов. Качество выпущенных фасадных корзин для сплит-систем будет неизменно высоким. При этом предлагаемый размерный ряд, разнообразие дизайнерского оформления, весовые показатели решеток полностью соответствуют требованиям заказчика.

Что такое трасса кондиционера?

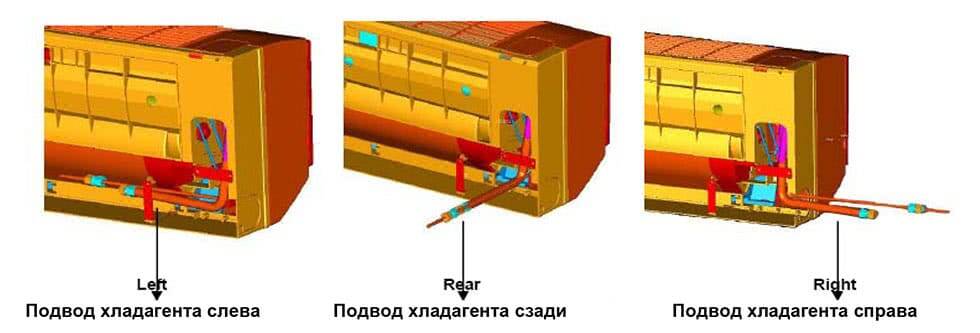

Каждая сплит система состоит, как минимум, из двух модулей внешнего и внутреннего типа. Количество внутренних модулей определяется мощностью оборудования и зависит от площади помещения.

Все модули соединяются между собой системой трубопроводов, обеспечивающих передвижение хладагента и слив конденсата.

Система трубопроводов, соединяющая внутренний модуль с внешним, а также кабельная питающая линия называются трассой кондиционера

Помимо трубопровода, все модули соединены кабелем, обеспечивающим питание и управление. Именно этот кабель и трубопровод, соединяющие все модули, и получили название – трасса кондиционера.

Трасса кондиционера: функции

Сплит-система, которая устанавливается в квартире или доме, включает два блока – наружный и внутренний, которые соединены между собой контуром с фреоном (хладагентом). Этот контур и называют трассой для кондиционера. Так же выглядит и трасса для мульти-сплит-системы с большим количеством блоков.

Если речь идет о моноблочном кондиционере, то контур находится внутри, представляя собой медные трубки, которые соединяют испаритель и конденсатор.
Поэтому правильная установка этой части кондиционера важна для его корректной и надежной работы. А для этого необходимы качественные материалы, а главное – грамотная работа профессиональных монтажников.

Основные правила при монтаже трассы – это использование надежных материалов, избегание перепадов по высоте и сильных изгибов, поскольку это плохо влияет на КПД кондиционера, повышает нагрузку на компрессор. В среднем, трасса обычно имеет длину от 3-х до 7-ми метров и простое расположение. Подобные технические данные содержаться в паспорте данного оборудования и зависят от производительности.

Что надо учесть выбирая защитную решетку для кондиционера?

Многие домовладельцы при выборе решеток ставят во главу угла их внешний вид. Это не совсем верная тактика. Эксперты советуют выбирать корзины для кондиционера такой формы и дизайна, чтобы в случае необходимости (напр. для срочного ремонта оборудования) ко внешнему блоку можно было бы легко подобраться. Сегодня выбрать такие корзины можно без проблем — в магазинах и фирмах продаются разборные решетки для кондиционеров, а также модели с открывающейся боковой панелью.

Второй важный момент — выбор размера защитной корзины. Ее лучше выбирать исходя из габаритов внешнего блока кондиционера. Учтите: чем мощнее прибор, тем больше потребуется защитная решетка. Другое правило для абсолютно всех моделей кондиционеров: между корпусом компрессорного блока и решеткой должен оставаться зазор шириной не менее 10 см.

Что касаемо дизайна. Защитные решетки для кондиционеров могут быть стандартными, либо дизайнерскими, либо сделанными под заказ. Последние часто выполняют из кованого железа или искусственно состаривают металл, используя патину или бронзовое покрытие.

Если ваш дом выполнен в современном дизайне, например хай-тек, вы также можете индивидуально заказать под крепление кондиционера решетки в аналогичном стиле, с окраской металл в нужный цвет.

Заказать такие красивые и прочные корзины под кондиционер, как на представленных фото, вы сможете в компании на сайте metprocom.ru.

Общие черты всех трёх типов конструкций

Все они выполняют одну задачу и относятся к одной категории продукции. Этим и обусловлено немалое количество общих черт экранов, корзин и коробов для кондиционеров. В их числе:

Различные варианты дизайна

Обеспечиваются благодаря обилию цветовых решений (как правило, подбираются по каталогу RAL), разнообразию рисунков перфорации и расположению ламелей.

Разные типоразмеры

Производители анализируют наиболее распространённые на рынке модели кондиционеров и, соответственно, их габариты.

На основании этой оценки и предлагаются несколько типоразмеров, обычно общих для продукции разного типа. Впрочем, это не значит, что под нестандартное оборудование не удастся подобрать подходящую продукцию: в таком случае выручит решение под заказ.

Облицовка

Чтобы сохранить эстетичность фасада здания, кронштейны (несущие и на боковых частях) закрывают облицовкой.

Резюме

Итак, несмотря на большое количество общих характеристик, все три типа продукции всё же разные.

Как выбрать максимально подходящий вариант?

Вот шпаргалка:

экран — для зданий, где кондиционеры уже установлены; для желающих сэкономить;

короб — для фасадов, где важно максимально скрыть «чужеродный объект» — климатическую технику; для зданий, где особенно велик риск хищения кондиционера или броска бутылки; для мест, где много деревьев (защита от упавших веток и т.д.);

корзина — компромиссный вариант. Зачастую её устанавливают тогда, когда защиты экрана недостаточно, а короб кажется неоправданно дорогим.
