Лучшие пластиковые короба для электропроводки: как выбрать размер и тип короба для монтажа проводки

Оглавление

Монтаж разных видов каналов

Напольный короб

Условно каналы можно разделить на несколько групп по месту установки. Они будут иметь свои особенности.

Напольные

Эти конструкции применяются с целью защиты информационной проводки и оптоволоконных кабелей. Обеспечивают высокий уровень электробезопасности при перепланировке.

Конструкция позволяет легко добраться до поврежденных деталей в случае аварийной ситуации. Кроме того подобные кабельные каналы применяются для подведения проводников к сервисным стойкам.

Основой является сталь или алюминий. Обеспечивается высокая прочность и работа при температурах от -15°С до +60°С.

Плинтусные

Такие кабельные короба напольные имеют в своем составе несколько камер, в которые могут укладываться силовые и информационные линии отдельно друг от друга. Как понятно из названия, такие устройства рекомендуется прокладывать под плинтусом, а не по стенам.

Угловые

Использование углового кабель-канала

Подобные изделия являются дополнительными к потолочным и плинтусным коробам. Имеют размеры сечения от 10 мм до 300 мм и выше. Позволяют проводить несколько кабелей одновременно. По форме бывают прямые и округлые.

Настенные

Для прокладки проводников по стенам используются короба, выполненные из ПВХ материала. Для их установки не требуются специальные знания и навыки, также они имеют небольшой вес. Могут крепиться как на специальные фиксаторы, так и на клеевую основу.

Парапетные

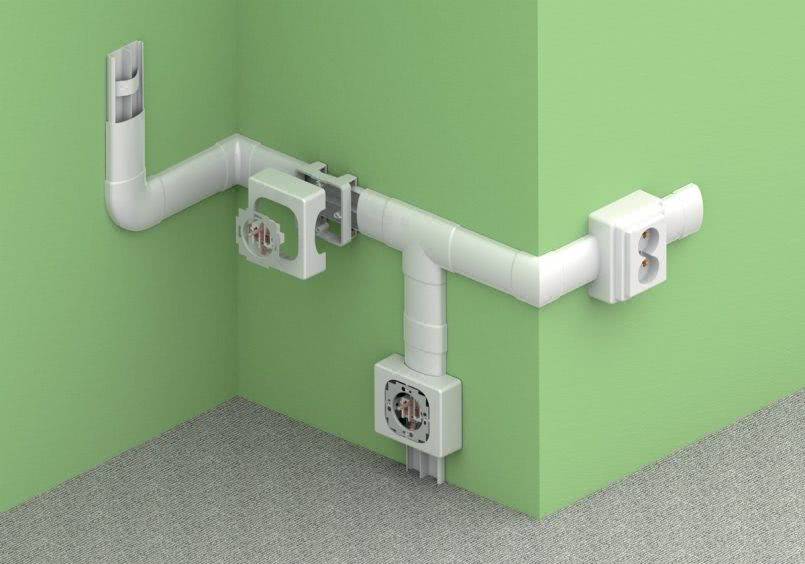

Парапетный кабель-канал под розетки и выключатели

Пластиковые короба для проводки имеют внешние, плоские и внутренние углы, позволяющие максимально быстро и аккуратно произвести монтаж. Продаются длиной около 2 метров. Диапазон рабочих температур составляет от -32°С до +90°С. Монтировать рекомендуется при температурах от -15°С до +60°С.

Гибкие

Рулонные или гибкие соединительные коробки имеют форму прямоугольника. К боковым стенкам прикрепляется двухсторонний скотч для быстрой и качественной установки. Также есть отверстия, позволяющие выполнить крепление саморезами к поверхности. В качестве материала короба используется мгновенно затухающий ПВЗ с повышенной прочностью.

Имеет широкое цветовое разнообразие. Минимальный размер составляет 7х12 мм, максимальный 18х33.

О видах и типах

Итак, кабельные лотки делятся на перфорированные, сплошные и решетчатые. Помимо этих видов в продаже имеются и такие:

  1. Катанные. Пользуются очень большой популярностью. Их изготовление самое недорогое и выгодное. Такие системы делают металлического листа, который спрофилирован. Принято считать, что они очень технологичны, но по соотношению длинны к весу такие системы сильно проигрывают проволочным аналогам. Катанные изделия делятся на подвиды. Всего их два. Это перфорированный и сплошной лотки. Оба подвида, конечно, металлические. Первый подвид применяют при монтаже трасс, располагающихся горизонтально, а также для монтажа кабельных шахт. Второй подвид в общественных местах, в шахтах, при создании уличных трасс закрытого типа и таких, которые размещаются горизонтально.
  2. Лестничные. Данный вид изделий — это штампованные боковины. Они соединяются друг с другом перемычками. Их тоже используют при монтаже уличных трасс открытого типа, кабельных трасс и шахт, которые будут подвергаться большим нагрузкам.
  3. Проволочные. Системы такого вида изготавливают из толстой проволоки, которая фиксируются сваркой в местах скрещивания. Проволочные лотки используют также прекрасно подходят для создания горизонтальных трасс и облегченных кабельных шахт.

Так, для прокладки кабеля ВВГ нужны кабельны лотки. Они позволяют создавать надежные трассы с повышенной емкостью при небольших денежных затратах. Также такой вид лотков позволяет создавать дополнительное число портов, если в этом есть необходимость. В лотках кабели размещаются так, чтобы они не подвергались механической нагрузке. Это позволяет значительно увеличить срок их службы.

Что касается типов кабельных лотков, то они бывают следующими:

  1. Сетчатыми. Очень удобны в монтаже. Особенно, если трасса подразумевает наличие большого количества ответвлений. Сетчатые лотки позволяют обеспечить качественную вентиляцию. Они могут легко огибать самые разные препятствия.
  2. Цельными. Данный тип лотков необходим тогда, когда требуется обеспечить максимальную защиту для кабеля.

Большой выбор кабельных лотков вы можете найти на сайте компании «Кубань лоток» http://www.kubanlotok.ru/

Подготовка к монтажу

Вначале выполняется подготовка потолка и стен помещения. При отсутствии нормальной геометрии, перепадах и неровностях, качество монтажа будет чрезвычайно низким. Между поверхностями стен и короб ов обязательно появятся щели, короб а будут искривлены и выровнять их будет невозможно. Поэтому необходимо обязательно выполнить выравнивание потолков и стен. Непосредственный монтаж рекомендуется проводить после того, как закончена финишная отделка помещения.

Перед монтажом следует подготовить весь необходимый инструмент. Пластик можно резать острым ножом или пилить полотном. Наиболее эффективной и производительной считается болгарка. Разметка короб ов выполняется простым карандашом. Крепление осуществляется в соответствии с материалом стен помещения. Во многих случаях конструкции просто приклеиваются жидкими гвоздями и другими видами клея. Укладка кабеля производится только после полного высыхания приклеенных поверхностей.

Последовательность работ по монтажу электротехнического короба

Установка монтажного короба происходит в несколько этапов.

  1. Подготовительные работы.
  2. Крепление короба.
  3. Укладка кабелей.
  4. Крепление крышки.

Львиная доля подготовительных работ для установки короба под электропроводку заключается в разумном планировании местонахождения кабельной сети.

Следуя правилам безопасности, рекомендуется избегать прокладки трассы в местах водоснабжения и газового оборудования, вблизи нагревательных приборов. Не стоит также забывать, что при возникновении аварийной ситуации через систему кабель каналов распространяется дым, способный причинить вред здоровью человека. Всё это должно учитываться при разработке проекта энергообеспечения.

Непосредственно на местности зона установки коробов должна быть предварительно размечена. При этом соблюдаются вертикальность и горизонтальность участков трассы. Повороты и дополнительные отводки предпочтительно производить под прямым углом, по кратчайшему расстоянию.

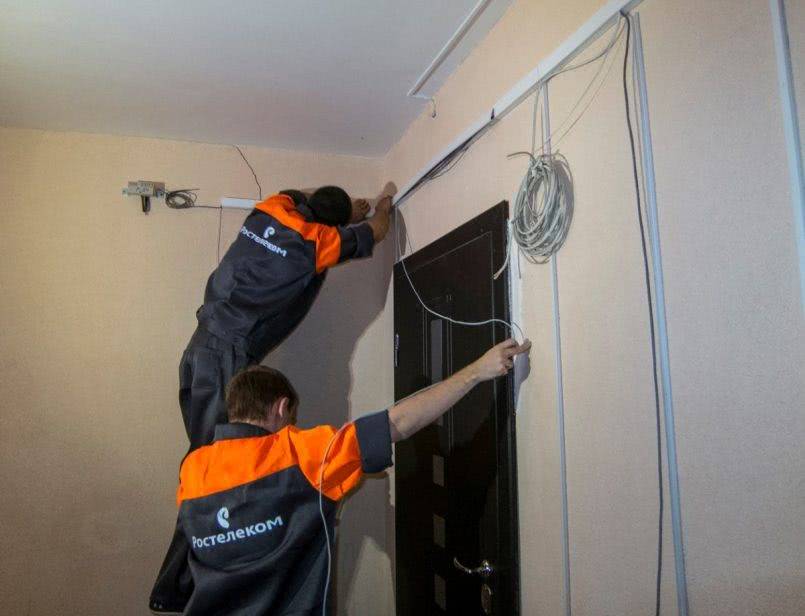

Монтаж кабельной трассы производится в следующей последовательности:

  1. Разобрать, сняв с него верхнюю крышку.
  2. Закрепить короб на стене. Расстояние между креплениями принято не менее 0,5 м. На многих изделиях есть отверстия для крепежа, их можно использовать, но при этом всегда стоит делать поправку на конкретную ситуацию. Крепить короб лучше всего через каждые 50 см
  3. Для крепления можно использовать шурупы, дюбель-гвозди, анкеры или хомуты. Тонкие и лёгкие пластмассовые короба могут крепиться клеем или двухсторонним скотчем. Но при этом нужно следить, чтобы контакт с поверхностью стены был надёжным. Поверхность стены нужно очистить и обезжирить, чтобы контакт с плоскостью короба был максимально плотным
  4. Укладка проводов. Провода можно закладывать по одному или жгутом, перевязанным в нескольких местах. Желательно подписать каждый кабель или смонтировать специальные бирки, чтобы упростить работу тем, кто в будущем будет разбираться со схемой проводки. Маркировка проводов должна содержать понятные обозначения и быть защищённой от истирания со временем
  5. Установка крышки. Рекомендуется смазывать запорные пазы или защёлки специальным герметиком. Это усилит защитные свойства крышки — предотвратит попадание пыли и влаги. Края монтажного короба перед закрытием можно смазать герметиком

Применяемые материалы

Наибольшее распространение получили короба из следующих материалов:

  • пластик;
  • алюминий;
  • сталь.

Изучим каждый из них более подробно.

Огнеупорный пластик

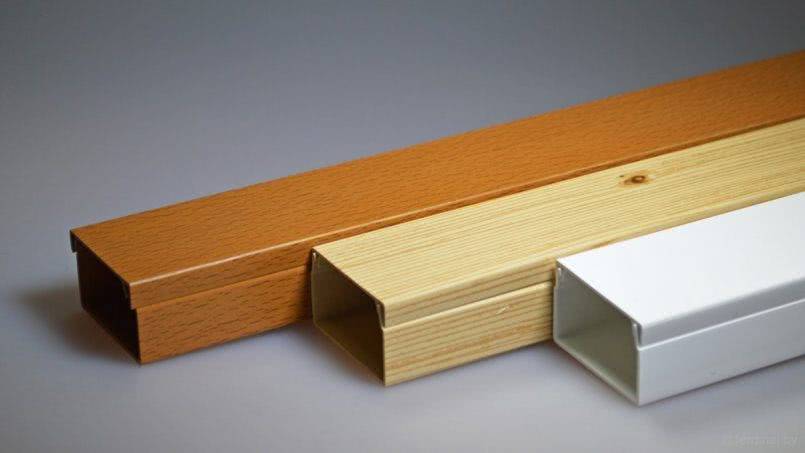

Пластиковые короба для электропроводки распространены наиболее широко. Изделия неизвестных производителей могут быть изготовлены из любого пластика, поэтому их эксплуатация становится небезопасной. Горючий пластик способен спровоцировать пожар, который сложно будет потушить.

Настоятельно рекомендуется покупать только изделия проверенных производителей. Они дают гарантию, что при изготовлении пластиковых коробов для электропроводки были применены лишь негорючие материалы, которые:

  • не поддерживают горение;
  • обладают огнеупорными свойствами, то есть стойки к повышенным температурам.

Наиболее широкое распространение короба пластиковые для проводов получили ввиду целого ряда преимуществ:

  • Коррозионная стойкость.
  • Малый вес. Снижаются трудозатраты на транспортировку и монтаж.
  • Крышка устанавливается без применения специальных инструментов.
  • Нарезка по длине не требует много времени и усилий.
  • Перепады температур не вызывают деформаций.

Декоративные свойства современных пластиковых коробов находятся на высоком уровне. В продаже имеются не только черные и белые короба. Встречаются самые разнообразные расцветки, среди которых особенно популярны имитирующие натуральные материалы.

Анодированный алюминий

Алюминиевые короба редко применяют в жилых помещениях, обычно для этого просто отсутствует необходимость. Изредка в современных интерьерах может использоваться алюминиевый короб для декоративного эффекта. Основные места применения — промышленные предприятия и складские помещения.

Алюминиевые изделия обладают следующими преимуществами:

  • Повышенные огнеупорные свойства.
  • Хорошая защита от электромагнитных волн, препятствующая возникновению помех.
  • Высокая ударная прочность.
  • Устойчивость к прямому попаданию солнечных лучей.

Почему применяется именно анодированный алюминий? Анодирование — это анодное оксидирование, то есть создание на поверхности металла оксидной пленки. Нас сейчас не интересует гальванические тонкости процесса. Важны свойства получаемого оксида:

  • Легкость окрашивания оксидной пленки различными красителями широкого спектра цветов. Кроме того, температура электролита в процессе анодирования влияет на естественный цвет оксида. Высокие температуры обеспечивают тонкую и рыхлую пленку, которая обычно подвергается окраске. При пониженных температурах достигается значительная толщина пленки, а оксид приобретает естественный золотистый оттенок, который выполняет декоративную функцию.
  • Оксидная пленка обладает диэлектрическими свойствами. Если процесс анодирования выполнен качественно, поверхность будет хорошим изолятором. Однако следует помнить, что диэлектриком анодированные короба считать нельзя, поскольку изолирующие свойства относятся к напряжению до 100 В.

Оцинкованная сталь

Цинковое покрытие применяется для придания стали коррозионной стойкости. С целью улучшения декоративных свойств оцинкованный короб может окрашиваться полимерными составами, которые не только облагораживают его внешний вид, но и повышают защитные характеристики. Особая надежность и огнеупорность позволяют использовать стальные кабель-каналы для обустройства противопожарных систем, организации систем видеонаблюдения и оповещения.

Сталь обладает рядом важных преимуществ:

  • Защита от электромагнитных излучений.
  • Высокая прочность и сопротивление значительным механическим воздействиям.
  • Пожаробезопасность.

Многообразие цветовых решений окрашенных металлических коробов дает им возможность не просто стать частью интерьера, но и выполнять определенные декоративные функции.

На промышленных объектах особенно важна надежность и защитные свойства короба. Для электропроводки металлические кабель-каналы применяются именно в условиях, требующих повышенной прочности, огнеупорности и долговечности.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Наименование Особенности Сферы применения
Мини Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм Чаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольные Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки.

Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см.

Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.

Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющие Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные.

Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников.

Габариты от 10×6 см до 1×2 см.

Применяются в любых бытовых помещениях.
Перфорированные с открытым доступом Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности. Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольные Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см).

К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам.

После демонтажа плинтусного кабель-канала, его можно повторно использовать.

Офисы, административные здания, квартиры и частные дома.
Гибкие Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели.

Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой.

Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени.

По диаметру можно встретить следующие подтипы:

  • для телефонных линий — 1.6 см;
  • к розеткам и выключателям — 2 см;
  • подведение к электрощитам и распределительным коробкам — 2.5 см;
  • при соединении проводов между этажами — 5 см.
При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолком Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см.

Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.

Любые офисные и жилые помещения.
Прозрачные с подсветкой Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку. Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочные Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции. Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Коротко об открытом монтаже электроснабжения

Наружная прокладка электросетей сегодня выполняется реже, чем скрытая. Это объяснимо использованием современных долговечных материалов и эстетическими соображениями.

Комбинирование ретро проводки и кабельных каналов при открытом монтажеИсточник izhevsk.ru

Однако открытый монтаж также имеет свои достоинства:

  • работы выполняются быстрее;
  • стены, полы и потолки остаются целыми;
  • не требуется использование инструмента для формирования штроб;
  • возможно проведение ремонта, внесение каких-либо изменений без разрушения финишной отделки;
  • контроль состояния электросети и своевременное выявление неисправностей проще, чем со скрытой проводкой.

Кроме непривлекательности открытого расположения проводов, которые привлекают внимание, к недостаткам можно отнести необходимость соблюдения пожарной безопасности и технических норм. Здесь в качестве оптимального решения выступают кабель-каналы в том или ином исполнении

Можно прибегнуть к ретро-стилю, но тогда смета окажется увеличенной из-за необходимости использования специальных изолирующих сеть изделий.

Керамический проходной изолятор для витой проводкиИсточник svetotehnica.ru

Материалы изготовления кабель-каналов, их преимущества и недостатки

Некоторые считают, что такие изделия имеют чисто декоративное назначение, но это совершенно не соответствует действительности. Кабельный канал для электропроводки создан для защиты потребителя в случае возникновения внештатной ситуации (короткое замыкание, перегруз проводки по мощности). Различные материалы, используемые при его производстве, имеют отличные друг от друга характеристики, не остановиться на которых нельзя. Почему же в частных домах, в основном, используются пластиковые короба для проводов, а на производстве больше в «почете» металлические? Как оказалось, причин такому разделению несколько.

Так выглядят металлические кабель-каналы

Металлические короба для прокладки кабеля и их особенности

Металлический короб для проводки не слишком эстетичен. Однако, если говорить о безопасности, то здесь она на высоте и сейчас поймем почему. На производствах часто используются открытые короба, расположенные по стенам или под потолком. При этом они достаточно широкие, чтобы вместить в себя довольно толстые жгуты кабелей с немалым сечением. Закрытые кабель-каналы здесь не подойдут по той причине, что, когда магнитные поля каждого из проводов встречаются, происходит небольшой нагрев. Если при этом пространство вокруг замкнуто, температура начинает возрастать, повышая сопротивление кабеля, что влечет за собой еще больший его нагрев – и так до воспламенения или отключения автоматики. В открытых же коробах естественная вентиляцияпредотвращает этот процесс.

Железо, как известно, хороший проводник, а значит при использовании металлических коробов для электропроводки появляется возможность его заземления. В этом случае, при нарушении изоляции токонесущего провода разряд тока пойдет по пути наименьшего сопротивления, в землю, чем обеспечивается безопасность человека. Именно по этой причине не допускается укладка кабелей в стальных электрических коробах один на другой. Каждый из проводников должен иметь прямой контакт изоляции с металлом.

…а это обычные открытые подвесные короба

Использование для прокладки провода пластиковых коробов

Изделия из этого материала так же могут быть открытыми и закрытыми, однако в этом случае исключена возможность заземления конструкции. Несмотря на меньшую стоимость открытого короба из пластика, его использование менее популярно. Дело в том, что помимо меньшей безопасности такие конструкции не такие прочные, как металлические. Чаще всего пластиковые короба для электропроводки открытого типа используют на производствах при небольшом количестве кабелей.

Кабель-канал ПВХ закрытого типа получил довольно широкое распространение в монтаже открытой бытовой электропроводки. Несмотря на невозможность его заземления, он имеет возможность другого способа защиты от перегрева токонесущих жил.

Плинтус по сути тоже является кабель-каналом

Современные пластиковые кабель-каналы имеют довольно эстетичный внешний вид и различные цветовые решения, что позволяет их монтаж без ущерба для дизайна жилых помещений. Форма таких изделий так же может быть разнообразной.

Если говорить о безопасности, то она у подобных коробов закрытого типа так же на высоте. Самозатухающий ПВХ, из которого они изготовлены, не дает пламени, при его возникновении, разгореться. Этому же способствует и плотно закрытая крышка кабель-канала, которая не дает доступа кислороду для полноценного горения. Таким образом выигрывается некоторое время для того, чтобы защитная автоматика отключила напряжение в сети.

Перфорированные пластиковые изделия обеспечивают естественную вентиляцию

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

“Насколько бы безопасными не были кабель-каналы, никакой их защиты не хватит, если не установлена автоматика на вводе или же она неисправна. Все защитные свойства различных материалов и устройств должны работать сообща. Только в этом случае можно быть уверенным в безопасности.”

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

Профиль Размер (ширина × высота), мм Полезное сечение, мм2 Толщина стенок, мм
 12х12  130
 15х10  135  1
 16х16  230  1
 20х10  180  1
 25х16  360  1,1
 25х25  563  1,1
 40х16  576  1,3
 40х25  900  1,3
 40х40  1440  1,3
 60х40  2160  1,7
 60х60  3240  1,7
80х40 2880 1,7
80х60 4320 1,7
100х40 3600 2
100х60 5400 2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

  1. Нет нужды штробить стены для укладки проводов.
  2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
  3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
  4. Монтаж магистрали выполняется максимально быстро.
  5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

  1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
  2. Короб «забирает» у стены несколько сантиметров пространства.
  3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
  4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Понятие о наружных лотках

Короба из пластмассы или металла, чаще всего П — образного профиля, предназначенные для размещения электротехнических проводов называют кабель каналами. Они применяются на открытом воздухе или в помещениях.

Составные части канала — короб и крышка. Подавляющее большинство таких изделий — квадратные или прямоугольные, но встречаются и другой формы для специальных задач. Корпус в основном монолитный, реже — с перфорацией, предназначенной для вентиляции внутри короба. Соединение крышки и корпуса происходит за счёт замка, который защёлкивается при нажатии

На качественное закрывание нужно обратить внимание при покупке, так как пользоваться придётся, при добавлении нового кабеля или ремонте, довольно часто. Оптимальным будет канал с двойным замком

Некоторые лотки могут быть разделены внутри на секции. Такое устройство поможет разделить питающие магистрали от слаботочных, вроде телевизионных антенн, сетевых кабелей, сигнализации и контрольных проводов. Перегородки бывают стационарными или съёмными. Для последних имеются специальные монтажные разъёмы

Важно, чтобы пластиковые каналы были негорючими или горение не поддерживающими. Эта характеристика указана в описании к товару

Преимущества электротехнического короба

Главные достоинства расположения проводки в кабель-канале заключаются в следующем:

  • простота монтажных работ;
  • мобильность;
  • доступность коммуникаций для модернизации или ремонта;
  • возможность установки в хорошо отделанных помещениях. Электросеть, упакованная в короб, имеет вполне приемлемый эстетический вид;
  • масштабируемость. При правильном расчёте размера короба всегда остаётся возможность для прокладки дополнительных кабелей и проводов в случае возникновения необходимости в будущем.

Благодаря гибкости процесса инсталляции технология применения электромонтажных коробов получила широкое распространение как в производственном, так и в жилом секторе. При возникновении каких-либо неполадок подозрительный участок кабельной сети легко вскрыть, чтобы устранить возникшую неисправность

Кроме всего прочего, пластиковые короба имеют низкую себестоимость и в значительной степени снижают риск механического повреждения проводки. Они надёжно укрывают силовые линии от открытого контакта с человеком, для которого электрический ток представляет опасность.

Плюсовые качества и недостатки

Дополнительным плюсом устройства проводов в коробах считается быстрая замена кабелей на новые в случае их выхода из строя.

При возникшей необходимости модернизировать кабельные сети, то есть заменить провода, уложенные в короба, провести замену самих герметизирующих изделий на аналогичные виды других параметров, с серьёзными проблемами сталкиваться не приходится.  Достаточно открыть крышку, проложить несколько дополнительных нитей или провести полную замену проводов, либо самих кабель каналов на большие по сечению или из более качественного материала.

Проложить в одном коробе можно сразу несколько типов кабелей. Они могут быть силовыми, представлять линии телефонной связи, кабельного телевидения, сеть интернета. Некоторые виды коробов выпускаются с размещением внутренних перегородок. Это можно считать ещё одним плюсом.

Недостаток коробов заключается в их наружном монтаже. Для многих это выглядит несколько не эстетично. Особенно когда приходиться убирать большое количество проводов.

В некоторых случаях такая ситуация решается путём приобретения отделочных материалов, выполняющих одновременно роль электро коробов (пластиковые плинтуса со съёмными планками). В других случаях короба расположенные на потолках маскируются подвесными панелями.

Об особенностях

Что же представляет собой кабельный лоток? Это короб или профиль, изготовленный из металла, который полый внутри. В комплектации лотка всегда есть основание, на котором фиксируется провода и крышка, выполняющая защитную функцию. Она служит для защиты кабелей от воздействия извне. Ширина такого изделия может колебаться от пяти до шестисот сантиметров. Его длина может составлять двести или триста сантиметров. Соединяются элементы между собой самыми разными методами. Некоторые секции соединяются винтами или особых соединительных элементов. Последние, как правило, продаются в комплекте с системами. Благодаря таким креплениям жесткость готовой трассы значительно повышается. Кроме обычных соединительных деталей в комплект лотка входят разные угловые крепления, ответвления, разъединители, переходы, а также дополнительные лотки в форме креста или буквы Т. Основными чертами кабеленесущих систем являются прочность, надежность и универсальность.

Кабельные лотки бывают самых разных типов. Они могут быть сплошными, проволочными, перфорированными, лестничными и так далее. Давайте более подробно разберемся с видами и типами этих изделий.

Полезные сведения

При прокладке электрического кабеля в пластиковых кабель-каналах следует учитывать следующее:

  • кабель не должен иметь перекрутов, витков. Должен лежать прямо и с запасом. Запас делается на случай температурных изменений, сдвигов почвы;
  • в кабель-канале предусматривают минимальное количество соединений проводки;
  • во избежание перегрева кабеля внутри короба, следует заполнять внутренний объем пластика не более чем на 50%;
  • крышка кабель-канала должна открываться легко, для быстрого доступа и устранение неполадок.

В частных строениях, жилых помещениях используется только медный кабель. Использование алюминиевой токопроводящей жилы запрещено.

В качестве силового кабеля чаще всего используют кабель марки:

  • ВВГнг (негорючий) и ВВГнг-LS (негорючий);
  • LS — Low Smoke (с низким уровнем газо- и дымовыделения);
  • ВВГнг-FRLS (Fire Resistance – огнестойкий и более дорогой вариант кабеля).

А также можно использовать в электрических цепях кабель марки NYM. Не рекомендовано применять ПУНП и ПУГНП

В момент покупки любого кабель-канала (металлического или пластикового) следует обращать внимание крышку в основании, она должна защелкиваться и не открываться самопроизвольно

Общие сведения

Существует два способа прокладки провода:

  • открытый способ;
  • закрытый или скрытый способ;

При закрытом способе кабель также прокладывается с использованием коробов, гофротрубы или лотков, но на завершающем этапе вся проводка прячется в стену или под потолки. Из-за отсутствия свободного доступа, обслуживать кабельных сетей затруднительно.

Монтаж кабеля, провода с помощью гофротрубы обычно производится во влажных помещениях, подвалах, жилых комнатах, под землей

Важно помнить, что под землей запрещено использовать металлическую гофротрубу из-за ее способности к коррозии. Кроме этого не рекомендуется использовать при монтаже гофру черного цвета, так как она подвержена горению

Стандартный цвет для использования в жилых помещениях – серый. Он относится к группе НГ – негорючий. Короба, кабель-каналы применяются в жилых помещениях, офисах, технических помещениях.
