Полный обзор котлов куппер: технические характеристики, модельный ряд, преимущества и недостатки

В чьи обязанности входит установка ОДПУ

Как и в любом деле, связанном с предоставлением коммунальных услуг, существуют ответственные лица, то есть те, кто должен устанавливать общедомовые приборы учета в многоквартирном доме. Чтобы определиться с ответом на этот вопрос, нужно учесть крайний срок, указанный в законодательстве, – 1 июля 2012 года. До этого момента обязанность по установке ОДПУ лежала на собственниках помещений. После указанной даты ответственность перешла на обслуживающие организации. Именно на них будет наложен штраф за невыполнение требований закона.

Предварительно обслуживающая компания сообщает жильцам условия и порядок установки приборов, а после этого заключает договор с предприятием, которое устанавливает счетчики.

Последовательность действий при установке ОДПУ

Заниматься установкой отопительного оборудования должны только предприятия, которые имеют необходимые разрешения, знания и инструменты, поскольку процесс этот довольно трудоемок.

Для установки счетчика нужно пройти следующие этапы:

1. Принятие решения о необходимости установки ОДПУ.
2. Выбор организации, которая будет заниматься работами по установке прибора.
3. Определение места установки ОДПУ и его осмотр.
4. Получение технических условий для установки прибора. Получить такие бумаги можно в предприятии-поставщике ресурсов.
5. Разработка и утверждение проектно-сметной документации по установке счетчика. Этим занимается проектная организация.
6. Составление и согласование бумаг с поставщиком ресурса.
7. Покупка оборудования.
8. Установка общедомового прибора учета.
9. Работы по запуску и настройке.

Как выбрать подходящий твердотопливный котел?

Подбирая отопительный котел Куппер, ориентируйтесь на площадь помещения. Например, ОК 10 подойдет для отопления здания, площадь которого не более 120 кв.м., тогда как ОК 36 сможет прогреть до 200 кв.м. Модели с варочной поверхностью помогут в приготовлении пищи.

Выбрать котел необходимой мощности для вашего дома не трудно. Расчет проводится исходя из правила — 1 кВт мощности на 10 кв.м. плюс небольшой запас мощности для избегания работы оборудования на максимальной нагрузке.

В момент покупки лучше ориентироваться на модели с дополнительными системами. Встроенный ТЭН позволит котлу поддерживать температуру теплоносителя на нужном уровне в случае, если закончится твердое топливо. Причем переход с базового отопления на электрическое происходит в автоматическом режиме.

Ориентируясь на выбор дополнительной установки к основной системе отопления, можно отдать предпочтение пеллетным моделям с небольшой ценой, таким как ОК 15 или 20. Их включают тогда, когда базовое оборудование выйдет из строя. В случае, если котел устанавливается как самостоятельное оборудование для отопления, то выбирают более мощные модели, не ниже ОК 30. Цена их будет выше, но возможность подключить ТЭН или газовую горелку компенсирует этот минус.

Терморегулятор, подключенный в качестве дополнения, позволит регулировать температуру нагрева и экономить расход топлива

Обязательно обращайте внимание на качество сборки котла, материалы изготовления, устройство камер и других элементов. От них во многом зависит дальнейшая работа агрегата и его КПД

Специфика модельного ряда

Купер – котел универсального типа, который производится в модификациях ОВК-10, ОК-15, ОВК-18, ОК-20, ОК-30, ОК-42. По маркировке можно судить о назначении изделий. ОК предназначены исключительно для отопления, ОВК – для нагрева помещения и приготовления блюд. Цифры свидетельствуют о тепловой мощности оборудования (10-42 кВт). Линейка ПРО включает модели длительного горения с камерой дожига.

Отопительные котлы с варочной поверхностью

Компактное оборудование для нагрева помещений площадью 80-180 м2 и чугунной плитой. Котел твердотопливный Купер совместим со всеми видами топливных ресурсов, газовыми и пеллетными горелками. Базовая комплектация включает блок ТЭНов мощностью 6 кВт. Он необходим для поддержки температурного режима теплоносителя после того, как топливо сгорело.

Универсальный агрегат длительного сгорания

Особенности котла Купер с системой длительного горения – компактность и высокий КПД. Устройство качественно отапливает дома площадью до 160 м2, работая от электричества, газа, пеллетов, угля и дров. Теплобменник состоит из 12 труб, оснащается съемным элементом. Для защиты от перегрева топки применена водяная рубашка.

Оборудование отличается:

• минимальным расходом топлива – за 1 час сжигается всего 2-3 кг пеллетов;
• большим КПД – почти 95 %;
• удобством подсоединения к стандартной электролинии;
• энергоэффективностью – за 1 час потребляется около 60 Вт;
• ручной или автоматической регулировкой мощности;
• вместительностью топки – загружается 2 ведра угля, дрова длиной 40 см по горизонтали и 50 см по вертикали.

Мощность устройств достигает 15 кВт, имеется система пиролизного дожига. Универсальный аппарат оснащен герметичной системой закрытия створок.

Отопительные устройства

Эта разновидность представлена двумя моделями мощностью 10-42 кВт. Печка Купер качественно прогревает дом и характеризуется:

• высоким КПД благодаря теплообменнику трубного типа;
• возможностью использования газового и пеллетного топлива;
• совместимостью с автоматическим регулятором горения;
• горизонтальным типом топки, рассчитанным на пиломатериал до 50 см в длину;
• правосторонним и левосторонним подсоединением контура.

Пиролизный котел на пеллетах

Отопительные печки Теплодар

Котел с варочной поверхностью

Серии котлов

Модельный ряд котлов Куппер Теплодар Производитель выпускает твердотопливные устройства в нескольких линейках:

1. ПРО. Котлы выпускаются с 2021 года и подходят для обогрева помещений площадью до 420 м2. Время горения 10 часов реализуется через встроенный механизм воздухоподачи в камеру сгорания и водотрубной колосниковой решетки. В комплект входит ТЭН мощностью 6-9 кВт. Контур подсоединяется слева или справа.
2. Карбо. Модификации, разработанные под угольные брикеты.
3. Практик. Особенность – совместимость с открытыми и закрытыми системами, обогрев помещений до 200 квадратов. Котел Купер серии ОК включает модели 15 и 20. Из ОВК – 10 и 18.
4. Уют. Бюджетная модификация для помещений до 100 м2, рассчитанная на закладку дров до 59 см в длину. У водяного контура отсутствуют застойные участки. Серия Уют подходит для подключения газовых и пеллетных горелок.

Для врезки горелок нужно снять растопочную створку.

Технические характеристики

Котел отопления «Купер»: классификация моделей

Среди модельного ряда твердотопливых отопителей существуют следующие образцы:

• Модель «Купер Про». Имеет 4 различных модификации, работает в режиме длительного горения, подходит для различных систем отопления. Это универсальная модель, возможна установка газовой или пеллетной горелки. Способна отапливать помещение от 200 до 400 кв.м., объемная топка вмещает дрова длиной до 600 мм.
• «Купер Практик»: небольшой бюджетный отопительный котел, предназначенный для обогрева небольших площадей до 200 кв.м. ТЭН на 6 кВт можно заменить на более мощный.
• «Купер Карбо»: работает с использованием бурого угля с периодической заменой на кокс, каменный уголь или брикеты. Оснащен термоманометром для контроля за температурой и давлением внутри котла. Отличительной особенностью является установка подвижной колосниковой решетки внутри оборудования, которая поддерживает длительность горения.
• «Купер с варочной панелью»: предназначен для обогрева дома и приготовления пищи, отапливает небольшую площадь до 180 кв.м. Комплектация включает в себя группу ТЭНов для поддержания температуры после полного сгорания топлива.
• «Купер Про с газовой горелкой»: универсальный котел, эффективно работающий на дровах и газе. Возможна установка специального комплекта переналадки, чтобы отопитель работал также на баллонном газе. При перебоях с подачей газа котел можно легко переоборудовать на сжигание твердого топлива своими силами.
• «Купер с газовой горелкой»: аналогичная модель вышеописанной, но с меньшей мощностью. Таким котлом можно отапливать 300 кв м. жилого дома.
• «Купер» и «Купер Про» с пеллетной горелкой: уникальные модели, работающие на одном из видов твердого топлива – пеллетах, т.е. биогранулах. Это прессованные древесные гранулы, которые могут также состоять из торфа, измельченных семян. Эти модели очень экономичные, не выделяют вредных и загрязняющих веществ, не занимают много места. Мощность пеллетных котлов рассчитана на отопление помещений  до 200 кв.м.

Советы по эксплуатации

Котлы Купер относятся к объектам повышенной пожарной опасности, собственники котлов должны обслуживать агрегаты в полном соответствии с заводскими инструкциями и правилами пожарной безопасности.

Разжигать котел разрешено только лишь после завершения наполнения отопительной системы водой. Предварительно проверяют присутствие тяги в газовом тракте. Для этого зажигают бумагу и подносят к поддувало, если огонь втягивается в котёл, то тяга нормальная.

Требования к эксплуатации твердотопливного котла Куппер:

1. Растопку начинают сухими дровами, заполнив ими топку до 1/2 высоты. Впоследствии, когда пламенеющие угли накроют все колосники, загружают уголь.
2. Загрузку угля выполняют небольшими частями по 5 кг, при этом нельзя оставлять долго открытой дверцу, с тем, чтобы не дать возможность большому количеству холодного воздуха поступить в топочную камеру.
3. В процессе горения топлива можно управлять интенсивность процесса, регулируя подачу воздуха вращением винта и обеспечивая тягу поворотным шибером.
4. Контролируют температуру уходящих газов, которая должна быть не менее 150 C. Такой режим будет гарантировать отсутствие отложений битумов на внутренней поверхности дымоотвода, поддержание устойчивой тяги.
5. В процессе работы необходимо следить за чистотой поверхностей нагрева и не допускать нарастания сажи более 1-2 мм. Поскольку такие отложения приводят к резкому снижению теплоотдачи и КПД агрегата.
6. Владельцы котлов должны проводить ежегодный осмотр оборудования, перед началом отопительного сезона.
7. Для снижения накипеобразования во внутренних поверхностях нагрева, рекомендуются проводить умягчение подпиточной воды.
8. Котел Купер не допускается эксплуатировать при температуре обратного теплоносителя ниже 60С. Поскольку при таком режиме в уходящих газах интенсивно создается конденсат, который способствует коррозионному повреждению теплообменника и дымоотводной системы.

Достаточно широкий модельный ряд, бюджетная стоимость, привлекательный дизайн и превосходное качество сборки выделяют твердотопливные котлы Купер из перечня аналогичных агрегатов.

Они уже обладают многими современными технологическими инновационными разработками и продолжают совершенствоваться, что в свою очередь радуют покупателей.

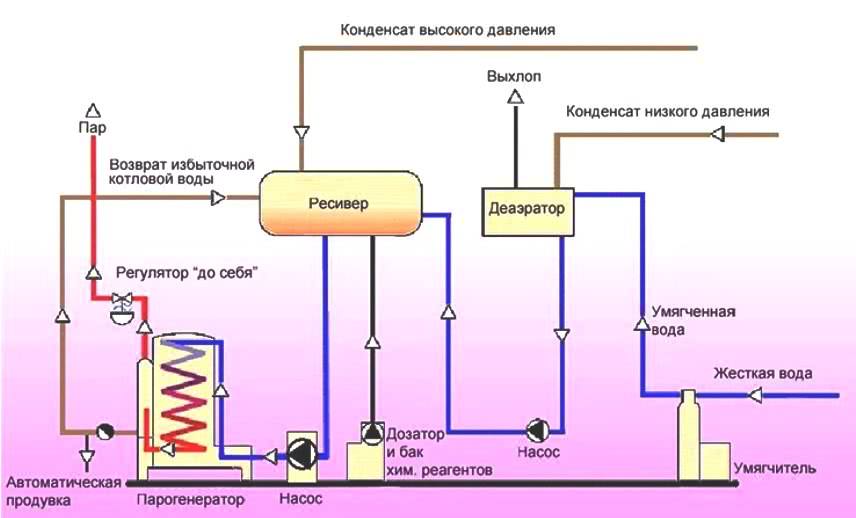

Схема обвязки парового котла

Схема обвязки. Источник фото: strangely.ru Типовая схема обвязки ПК зависит от типа парогенератора и его рабочих параметров.

Для систем центрального теплоснабжения системы жилищно-коммунального хозяйства типовая схема состоит:

1. Парогенератор.
2. Деаэратор.
3. Умягчитель по схеме химической очистки.
4. Дозатор и бак реагентов.
5. Ресивер.
6. Регулируляторы давления.
7. Насос подачи питательной воды в котел.
8. Насос подачи воды из деаэратора в ресивер.

В конструкцию котла также могут входить:

• пароперегреватель — для повышения температуры насыщенного пара;
• сепаратор пара и внутрибарабанные устройства — для удаления влаги из пара.

Отопительный котел «Куппер»

Отопительный котел куппер

Отличительной чертой отопителей «Куппер», выделяющей и среди печей большинства других производителей является то, что они универсальны. То есть, один и тот же котел может работать как на твердом топливе, так и на газообразном, для этого нужно всего лишь приобрести и установить специальный комплект оборудования. «Куппер» предназначены для отопления жилых помещений площадью от 100 до 300 кв.м., устанавливаются они в систему водяного отопления с принудительной или естественной циркуляцией. Еще одной особенностью котлов куппер является то, что их можно перевести в режим длительного горения. Для этого необходимо приобрести специальный регулятор температуры, установив в штуцер сбоку корпуса. Этот режим позволяет экономно расходовать топливо, загружая его один раз в 8 часов.

Каждая из моделей купер оснащена ТЭНом от 6 до 9 кВт, в зависимости от мощности, на некоторых из них существует возможность самостоятельной замены Тэна на другой. Группой ТЭНов можно управлять с помощью специальной панели, которую можно приобрести дополнительно. Эта панель может переключать ТЭНы на нужную мощность. Таким образом, приобретая «Куппер» можно стать владельцем оборудования, работающего одновременно на дровах и электричестве, а также на газу и электричестве.

Среди множества достоинств, котлы куппер обладают привлекательным и современным внешним видом.

Конструкция и принцип действия

Твердотопливные котлы Куппер выпускает российская марка Теплодар Устаревшая линейка твердотопливных агрегатов работала 4 часа на одной закладке, но современные приборы могут на протяжении 10 часов греть помещение. Конструкционно устройства Куппер, выпускаемые компанией Теплодар, состоят из таких элементов:

• стальной корпус – используется листовой материал 3 мм толщиной;
• теплообменник многорядного типа;
• загрузочный отсек под твердое топливо;
• топка, термометр и зольник;
• штуцер для установки нагревательного узла;
• базальтовый теплоизоляционный картон.

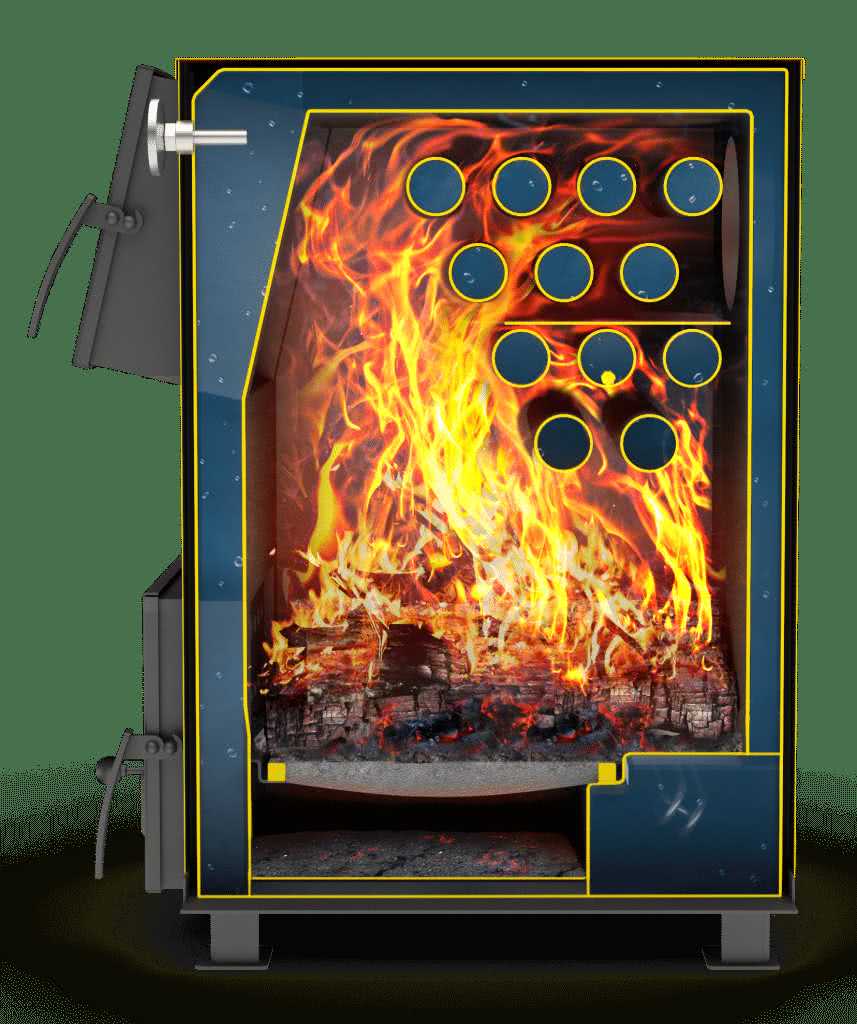

Водяной теплообменник-рубашка имеет трубы внутри, между которыми находится специальный козырек. Элемент обеспечивает высокие показатели КПД и не дает огню попасть в сборник дыма. Контур отопления сконструирован так, чтобы теплоноситель циркулировал в постоянном режиме. Температура энергоносителя устанавливается пользователем, воздушные потоки подаются в топку автоматически.

Принцип работы

Принцип работы твердотопливного котла с водяной рубашкой-теплообменником После того, как в печь Купер загружены дрова, брикеты или уголь, можно выполнить растопку. Топливные материалы при сгорании нагревают воду. Она движется по контуру – задействуется принцип естественной или принудительной циркуляции. Пользователь управляет интенсивностью горения вручную, но для регулировки ТЭНов есть специальные пульты управления с датчиками.

Принцип работы котлов

Для того чтобы понимать, как функционирует оборудование Куппер, рассмотрим принцип его работы на примере моделей ОК. В роли материала для топки используют брикетированный торф, уголь или дрова.

1. Через открытую дверцу в топку закладывают топливо.
2. Снизу располагается специальная камера, где и происходит растопка.
3. Тепло, исходящее от горящего топлива, нагревает воду в теплообменнике.
4. Нагретая вода начинает проходить по системе по установленной схеме.
5. Отработанный дым уходит в дымоход и выводится наружу.

Благодаря особой конструкции теплообменника и шахматному расположению труб теплоноситель эффективно и равномерно прогревается, что позволяет обеспечивать помещение теплом бесперебойно.

Конструкция котлов Куппер, дополнительные опции

Котлы изготовлены из низкоуглеродистой конструктивной стали высокого качества толщиной 3 мм. Устройство включает в себя:

• топочную камеру;
• трубчатый теплообменник;
• отвод дыма;
• загрузочная камера;
• базальтовый слой по всему периметру котла для улучшения теплоизоляции;
• отсек для сбора золы;
• термометр;
• ТЭНы (в отдельных моделях).

Котел Куппер Про в отличии от других моделей имеет не две, а три дверцы разного предназначения:

• для прочистки и дозагрузки — верхнюю;
• топочную — среднюю;
• зольную — нижнюю.

Куппер Про 36

Каждый твердотопливный котел Куппер можно доукомплектовывать в зависимости от индивидуальных нужд. Оснащение ТЭНом позволяет оборудованию работать как на топливе, так и от электричества. Обогрев ТЭНом мощностью 6 кВт дома, площадь которого превышает 100 кв.м. невозможен, но он отлично справляется с поддержанием необходимого уровня температуры. Если в ваших планах полноценный обогрев, то рекомендуется приобретать ТЭН с мощностью 9 кВт.

Дополнительная комплектация котла панелью управления датчиками воды и воздуха позволит пользователю без труда задавать необходимые режимы и контролировать работу ТЭНов.

Для обеспечения работы котлов от газа или пеллеты необходимо купить автоматическую газовую (АГГ) или пеллетную (АПГ) горелку. Устанавливаются они на место, где находится дверь топки. Дверь снимается, а на ее место врезается выбранная горелка.

Технические характеристики котлов версии ОК и ОВК

Куппер ОВК 18

У отопительных котлов Куппер характеристики следующие:

• теплопроизводительность в диапазоне 9-42 кВт;
• рабочее давление воды в котлах — не превышает 2 МПа;
• максимальная температура воды на выходе 95 С, на входе — 60-80С;
• напряжение питания ТЭНов — 220 В;
• объем рубашки теплообменника — 27-50 л;
• объем топки — 18-40 л.

Максимальные размеры отопительных котлов составляют 500х340х740 мм или 645х422х745/755/1000 мм. Все не более 145 кг.

Технические характеристики котлов Куппер Про

Куппер Про

Котлы Куппер Про рекомендуется устанавливать в помещениях 100-400 кв.м. Диаметр дымохода в моделях 22/28/36 составляет 150 мм, в модели 42 — 200 мм. Остальные характеристики следующие:

• теплопроизводительность — 22-42 кВт;
• рабочее давление — не более 0,2 МПа;
• температура воды — на выходе 95с, на входе — 60-80 С;
• мощность ТЭНов — 6 и 9 кВт;
• напряжение питания ТЭНов — 220 В;
• объем рубашки теплообменников — 49-91 л;
• объем топки — 35-63 л.

Габариты самого мощного агрегата по высоте не превышают одного метра, вес не более 180 кг.

Особенности котла Куппер ОК

• Производители, в серии Куппер ОК, в дополнение к стандартной водяной рубашке, была предложена конструкция в одотрубного теплообменника, которая позволила повысить эффективность и смогла улучшить тепловой съем.
• Трубную систему теплообменника расположили в шахматном порядке. Снабдили агрегат съемной пластиной, которая выполняет роль плямяотбойника, с помощью неё увеличили ход пламени и смогли полностью погасить высокое пламя в котле. Таким образом, удалось пролонгировать горение и значительно повысить эффективность котла.
• Посредством специально размещенного автоматического регулятора тяги, есть возможность устанавливать мощность аппарата в глубине диапазона от 30 до 100%.
• По мере прогорания твердого топлива, в эксплуатацию вводится встроенный блок ТЭН на 6 кВт. Такая поддержка задерживает остывание температуры теплоносителя в контуре системы, и при определенных условиях может работать на обогрев в не сильно морозные периоды.
• Аппарат комплектуется аксессуарами, позволяющими осуществить очистку топки. Кроме того, в комплект входит поворотный шибер и термический градусник для контроля температурного режима котла.

Нюансы установки твердотопливных котлов

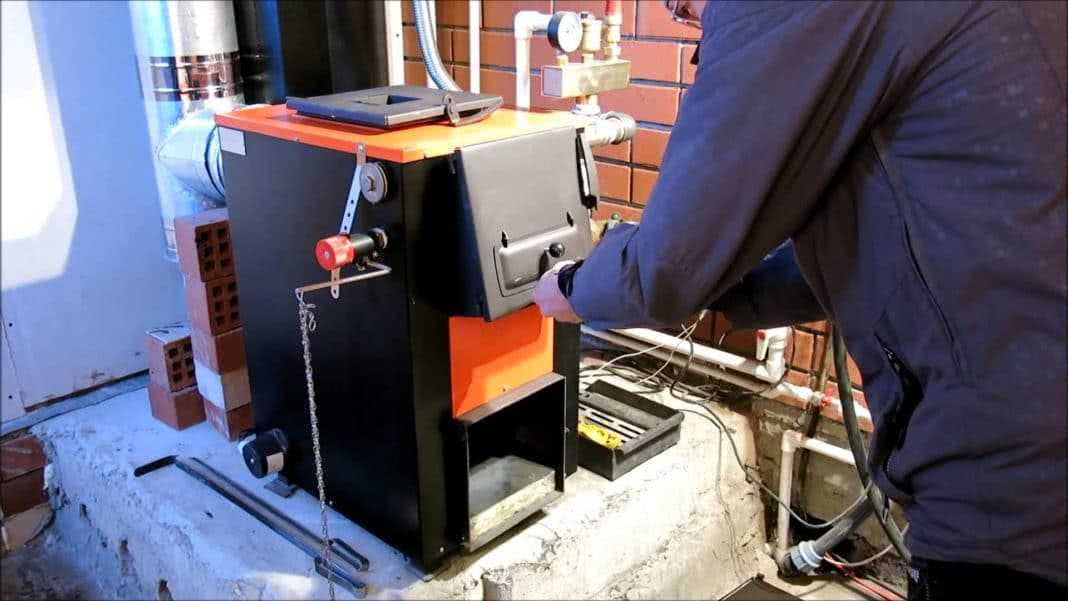

Установка котла Куппер

Бесперебойная работа и безопасность работы котлов напрямую зависит от правильности их монтажа. Заниматься установкой должен только специалист, придерживаясь следующих правил:

• помещение, в котором будет монтироваться котел должно быть хорошо освещенным и вентилируемым;
• при дополнении котла пеллетной горелкой в помещении должно быть проведено электричество;
• основа, на которой будет стоять оборудование, должна быть из негорючих материалов, например из металла;
• котел устанавливается на расстоянии не менее метра от боковых стен и не менее 2 метров от фронтальной;
• помещение должно быть оборудовано стоком для воды, подключенным к канализации;
• вместе с котлом устанавливается дымоход с трубой более 5 м.

Высота трубы над крышей должна составлять не менее 50 см, а сама труба иметь изоляцию от деревянных поверхностей.

Варианты исполнения Купер

Куперы ОК 15, 20 и прочие модели завоевали большую популярность с момента своего появления. Но прежде чем поговорить про 15, 20, 30 модели, мы разберемся, какими вообще могут быть современные твердотопливные агрегаты отечественного производителя Теплодар.

1. Чугунные или стальные котлы. Чугун хрупкий, но служит больше стали. Стальные модели 15, 20 изготавливают по шовной технологии сварки, а загрузка осуществляется чаще, чем чугунных из-за более быстрого прогорания топлива.
2. Обычные или газогенераторные. Устройства длительного горения имеют свои преимущества перед традиционными ОК 15 или ОК 20. При этом стоимость агрегатов длительного горения выше, что часто заставляет выбирать традиционные модели.
3. Зависимые или независимые от электричества. Модели без ТЭНа используют естественную систему подачи воздуха, потому они независимы от электроэнергии. Версии с ТЭНом требуют подключения к электросети, но используют их по мере необходимости.

Ассортимент котлов

Котлы Купер от компании Теплодар выпускаются в шести моделях. К ним относят следующее оборудование Купер:

• ОВК 10;
• ОВК 18;
• ОК 15;
• ОК 20;
• ОК 30;
• ОК 42;
• Купер 22 Про;
• 36 Про;
• 42 Про.

Разобраться, что означает ОК или цифры 15, 20 не сложно. ОК — это , а модели с обозначением ОВК говорят о том, что перед вами отопительный котел, дополнительно оснащенный варочными плитами. А цифры 15, 20, 30 и прочие означают показатели тепловой мощности.

Модели с приставкой Про — это отдельная серия отопительного оборудования, поскольку здесь мы имеет дело с устройствами длительного горения. Их топочные камеры больше, что позволяет увеличить периодичность загрузки топлива до 8 часов.

Что из этого ассортимента лучше выбрать для той или иной ситуации? Попробуем разобраться.

• ОВК 10 имеет наименьшую мощность, а его отопительные возможности подходят для домов, площадь которых не превышает 100 квадратных метров;
• Модель ОК 15 имеет 15 кВт мощности. Этого хватит для дома площадью до 120 квадратных метров;
• ОВК 18 и ОК 20 более производительные. Их хватит для отопления до 175 квадратных метров, а 18 еще позволяет готовить пищу;
• Если площадь дома превышает 200 квадратных метров, специалисты советуют приобрести модель ОК 36.

Вообще сделать правильную покупку котла Купер не сложно. Опирайтесь на золотое правило — 1 кВт мощности позволяет отапливать 10 квадратных метров. Плюс обязательно берите котел с небольшим запасом мощности, чтобы оборудование не работало на максимальных нагрузках для отопления дома.

Порядок монтажа

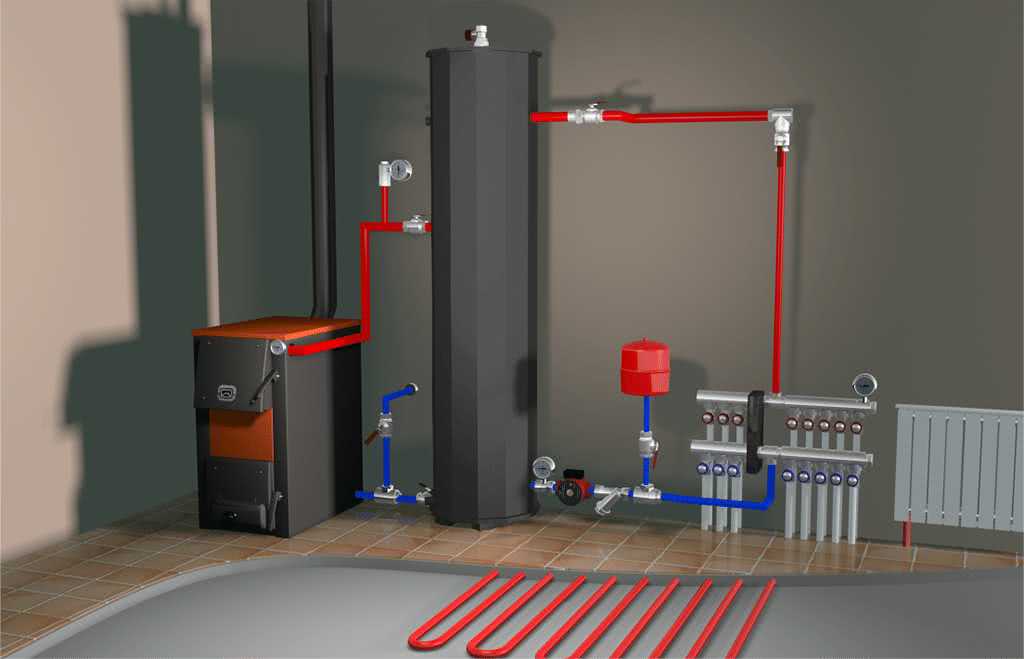

Установку агрегата, обвязку системы теплоснабжения, газохода, газогорелочного устройства обязаны производить высококвалифицированные мастера, обладающие лицензией на выполнение таких работ. От этого факта будет зависеть действие гарантии на устройство и вспомогательное оборудование, идущее с ним в комплекте.

Все работы по установке агрегата должны соответствовать Правилами безопасной эксплуатации водяных котлов с температурой н теплоносителя не выше 115 C.

Основные требования и порядок монтажа котлов Купер:

1. Котел устанавливается на безопасной дистанции до легковоспламеняющихся материалов: от стен — 50 см, от потолочного перекрытия 120 см, а перед фронтом — 125 см.
2. На выходном патрубке горячего теплоносителя Ду 40 мм должен быть установлен предохранительный клапан для защиты конструкции от высокого давления.
3. Система отопления обязана быть оборудована воздушниками, расширительной емкостью.
4. Обвязка котла с системой отопление происходит с помощью трубной резьбы.
5. Подключения линии электропитания должно выполняться лицензированной организацией, имеющей квалифицированный аттестованный персонал и соответствовать требованиями Правил устройства электроустановок. Каждый электронагревательный элемент должен быть подключен медным кабелем выше 1,5 мм2 и защитными автоматами на 16 А. Разрешается параллельное включение 3-х электронагревательных элементов через автомат защиты на 30 А и кабелем с медными жилами не менее 4 мм2.
6. Для вывода дымовых газов из котла рекомендуется установка нержавеющих тонкостенных труб, поставляемых этим же производителем. Лучшим вариантом для таких устройств считается монтаж готовых блоков с термоизоляцией «сэндвич».
7. Допускается применение дымохода из кирпича с сечением канала не менее 200 см2, который должен быть равномерным по всей длине.
8. Высоту газохода, начиная от колосниковой решетки, выполняют не менее 5 м.

Котел на твердом топливе «Купер»

Твердотопливный котел куппер

Твердотопливные котлы «Куппер» работают с использованием различных видов твёрдого топлива: угля, дров, торфа, пеллетных брикетов. Они выпускаются в двух разновидностях, условно обозначаемые ОК – «отопительный котел» и ОВК – «отопительно-варочный котел». Вторая разновидность оснащена чугунной варочной панелью для приготовления пищи. Рядом с буквенным обозначением моделей указывается цифровое, значением от 10 до 42. Числовое обозначение указывает на мощность той или иной модели 10, 15, 18, 20, 30 или 42 вт. Отталкиваясь от показателей мощности, можно рассчитать площадь обогрева печью жилого помещения, умножив на 10: это 100, 150,180,200, 300 или 420 кв.м.

Конструкция

Котел «Куппер» состоит из следующих конструктивных элементов: корпус топочной камеры из стали толщиной 3мм, внутри которой расположены трубы теплообменника. Высокая эффективность теплоотдачи моделей куппер основана на специальной конструкции водяной рубашки вместительностью от 25 до 30 литров. Трубы теплообменника расположены в нутрии топочной камеры в шахматном порядке несколькими рядами. Контур водяного потока спроектирован так, чтобы теплоноситель двигался направленно, не создавая застойных явлений. Для достижения максимального КПД между трубами теплообменника расположен специальная заслонка, которая препятствует попаданию огня в дымосборник и обеспечивает максимальную теплоотдачу от топочных газов. Диаметр дымосборника составляет 150 мм. Заслонка расположена горизонтально, и при необходимости легко вынимается для очистки.

Котел куппер

Снаружи корпус котлов отопления куппер облицован теплоизолирующим слоем из базальтового картона. По бокам корпуса имеются штуцеры для подключения подачи воды, обратки или установки ТЭНа. Все модели куппер, кроме ОВК-10, оснащены двумя дверцами, одна из которых является загрузочной, а вторая растопочной. Через первую дверцу загружается твердое топливо, контролируется процесс его сгорания, а также прочищается трубный теплообменник от сажи и копоти. Через растопочную дверцу осуществляется растопка котла и закладка дров. Загрузочный канал находится под специальным наклоном, позволяющим удобно загружать туда топливо. В моделях с варочной поверхностью твердое топливо загружается сверху, путем снятия чугунных плиток с варочной плиты. Дверцы также облицованы базальтовым картоном, к тому же по всему периметру обложены кремнеземным шнуром для герметичности прилегания. Створка на растопочной дверце позволяет регулировать процесс горения, увеличивая его мощность от 30 до 100 процентов. Это, так называемая, ручная регулировка. Для того чтобы регулировка происходила автоматически, можно приобрести и установить специальный регулятор.
