Устройство кровельного пирога под металлочерепицу

Оглавление

Самостоятельный монтаж слоев кровли под металлочерепицу

Процедура укладывания слоев кровли под металлическую черепицу происходит следующим образом:

  1. Монтаж пленки для пароизоляции. Для этой цели удобно пользоваться строительным степлером или же рейками контробрешётки. Укладку материала производят с внутренней стороны лаг. Если нужно обустроить вентиляционный зазор на данном этапе работ, вдоль стропил производится монтаж контррейки, которая должна быть не тоньше 3 сантиметров. Крепление стоит производить в направлении от нижних рядов к верхним. Не стоит забывать о том, что пароизоляционная пленка укладывается с учетом нахлеста соседних фрагментов полотна в 10-15 сантиметров, с обязательным проклеиванием швов.
  2. Утепление крыши. Фрагменты утеплителя нужно монтировать между ног стропил, и желательно с наружной стороны. При укладке необходимо контролировать, чтобы не возникало зазоров и щелей.

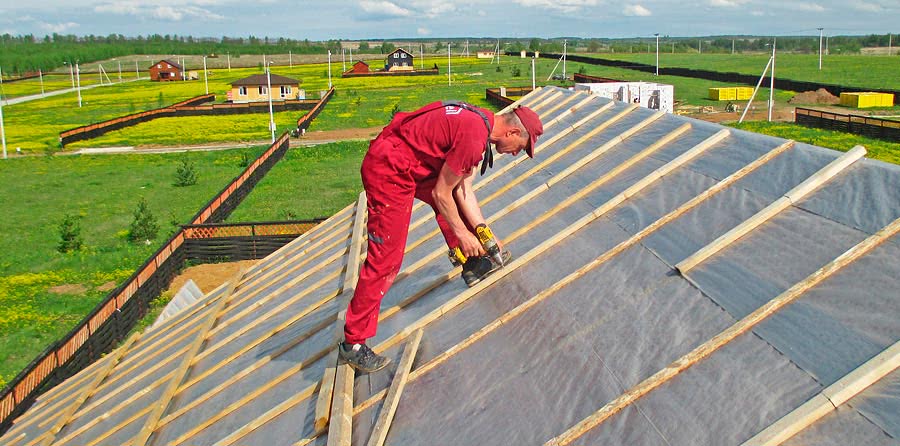

  3. Монтаж прослойки гидроизоляции. Работы выполняются в направлении от низа к верху, со стыковкой фрагментов внахлест. Гидроизоляцию следует укладывать с некоторым провисанием (2–3 сантиметра) в целях обеспечения требуемого зазора для вентиляции. Фиксируется материал с помощью контррейки вдоль стропил.
  4. Прикрепление обрешётки для установки металлочерепицы. Шаг обрешётки будет зависеть от того, какой тип кровли будет использоваться. В местах примыканий, ендовах, и при использовании листов, имеющих малый вес, стоит озаботиться монтажом сплошной основы.
  5. Сборка подложки. Такой материал не должен провисать. Для лучшего закрепления рекомендуется использование оцинкованных гвоздей.

Кровля из металлочерепицы: гидроизоляция и пароизоляция

Прежде, чем приступить к монтажу металлочерепицы своими руками, следует позаботиться о изоляции кровельного пирога. Защита внутренних пространств от жидкости обеспечивается слоями пароизоляции и гидроизоляции.

Гидроизоляция располагается между стропилами и контробрешеткой и не дает попадать во внутренности кровельного пирога влаге из окружающей среды. Самые распространенные влагозащитные материалы – это полиэтиленовые и армированные пленки. Они натягиваются по всей площади ската с незначительным провисанием

Важно следить за тем, чтобы гидроизоляция не пересекалась с теплоизоляцией

Кровельный пирог

Пароизоляция – это защитный слой, не пропускающий во внутреннее пространство крыши влагу, образующуюся в помещениях. Это самый нижний слой кровельного пирога, он находится под стропилами (к ним он крепится) и теплоизоляцией, тем самым обеспечивая ее защиту от конденсата.

Мансардная крыша из металлочерепицы обязательно должна быть качественно пароизолирована, в холодных крышах без утепления установка пароизоляции не является обязательной.

Об этом нужно знать с самого начала

Особое внимание при сборке кровельного пирога уделяется двум моментам: правильному расположению гидроизоляции и вентиляционным зазорам

Многие хозяева стараются сэкономить на материалах, приобретая вместо водоустойчивого пенопласта более дешёвый минеральный утеплитель, эковату или же стекловату. С таким выбором расходы действительно будут ощутимо меньше. Но тогда именно теплоизоляция станет наиболее уязвимым местом во всей конструкции. Ведь эти материалы сильно подвержены губительному воздействию влаги. Под «губительным» имеются ввиду потери своих теплосберегающих свойств до 80%. Потому настоятельно рекомендуется не экономить хотя бы на гидроизоляции.

Однако ни одна крыша частного дома не может быть полностью застрахована от проникновения влаги в кровельные слои. Для таких случаев между теплоизоляцией и верхним уровнем пирога предусматриваются зазоры, размеры которых обычно составляют 30-40 мм. Воздушный продув должен идти от свеса крыши к коньку.

Чуть меньшие по длине зазоры (10-15 мм) также должны присутствовать между черепицей и гидроизоляцией.

Требования к гидроизоляции металлочерепицы

Гидроизоляция может быть рулонной, наплавляемой и плёночной. Какую выбрать под металлочерепицу, зависит от ваших финансовых возможностей. Так как для гидроизоляции подойдёт любая.

Рулонная – отлично подходит для укладки на крышах частных домов. Её срок службы может составлять до 100 лет.

Наплавляемая – крепится к скатам при помощи креплений. При монтаже необходимо специальное оборудование, которое соединяет швы.

Плёночная – самый простой вариант гидроизоляции. Она может быть полиэтиленовой, мембранной и полипропиленовой.

Вне зависимости от материала, гидроизоляция должна иметь следующие свойства:

  • иметь повышенную огнеупорность;
  • иметь высокие показатели прочности, плотности и пропускаемости пара;
  • экологичность;
  • устойчивость к разницам температуры;
  • защита от насекомых-вредителей;
  • устойчивость к механическим нагрузкам;
  • устойчивость к ультрафиолету;
  • простая установка;
  • длительный срок службы;
  • доступность.

Какая гидроизоляция лучше

Самый простой и доступный вариант гидроизоляции – подкровельные плёнки. Они имеют несколько слоёв, которые защищают кровлю от конденсата и плесени. Специальное покрытие не даёт влаге проникнуть, но при этом пропускает пар, поступающий из дома. Подкровельная плёнка:

  • Классическая – подходит для неутеплённых крыш или простых конструкций. Она имеет низкую паропроницаемость. Поэтому при монтаже необходим вентиляционный слой под металлочерепицей и над слоем гидроизоляции.
  • Антиконденсатная плёнка, как и классическая гидроизоляция, требует отдельного слоя вентиляции. Но эта плёнка более плотная, она отлично сдерживает излишки воды и не чувствительна к ультрафиолету.
  • Мембрана — имеет отличные показатели паропроницаемости. Она не требует дополнительной вентиляции и проста в монтаже. Главное преимущество мембраны – долгий срок службы. А её единственный минус – высокая стоимость.

Виды мембран

Гидроизоляционная мембрана – самый популярный сейчас материал для монтажа под металлочерепицу. Поэтому рассмотрим отдельные виды мембран и их особенности.

  • Перфорированные – могут использовать для тёплых и для холодных помещений. При укладке этого материала перфорация устанавливается наружу, что обеспечивает защиту от конденсата.
  • Объёмные – обладают множеством преимуществ. Они поглощают шум, не дают влаге проникнуть внутрь, обеспечивают непрерывное проветривание помещения и защищают конструкции от коррозии.
  • Многослойные – могут иметь один, два, три слоя. Чем больше слоёв, тем лучше водоотталкивающие свойства материала.
  • Диффузные – имеют множество отверстий, через которые проходит пар и конденсат. Этот тип мембран ещё называется «дышащим».
  • Универсальные – обеспечивают надёжную подкровельную гидрозащиту и пароизоляцию за счёт двух слоёв – гладкого и шереховатого.

Нужна ли гидроизоляция холодной крыше

Мы уже выяснили, что гидроизоляция на тёплой крыше обязательна. Но нужна ли она для холодной крыши под металлочерепицу?

Даже если помещение не отапливается и не обшито утеплителем, температура в нём будет отличаться от температуры снаружи. Поэтому на кровле будет неизбежно оседать конденсат. Это приведёт к порче деревянных конструкций и их постепенному загниванию. Поэтому гидроизоляция обязательна в любом случае. Но для неутеплённой крыши можно использовать классическую плёнку, которая стоит дешевле и проста в использовании.

О рубероиде

Рубероид представляет собой рулонный материал с битумной пропиткой, покрытый защитной обсыпкой из асбеста, талька, и прочего. Многие считают его подходящим для гидроизоляции черепицы. Но это не так, и вот почему:

  1. Материал не обладает паропроницаемостью. Поэтому используют его только в качестве изоляции между железобетонными плитами и утеплителем. А также между кровельный профнастилом под кровлю.
  2. Имеет высокий уровень пожароопасности.
  3. Под воздействием высоких температур кровля нагревается. Битумный материал в этом случае начнёт плавиться. Он не только потеряет свои свойства, но и начнёт выделять вредные пары, которые к тому же имеют неприятный запах.

Внешнее покрытие крыши

Металлочерепица – отличный материал для использования в качестве покрытия крыши. Ее преимущества – хорошее качество, эстетичный вид, практичность. При правильно произведенном монтаже и эксплуатации в нормальных условиях этот материал будет служить много десятилетий без ремонта и необходимости обновления. Срок эксплуатации, указываемый производителями металлочерепицы — 50 лет.Покрытие должно быть герметичным, только при соблюдении этого условия кровельный пирог будет надежно и долго защищать дом от неблагоприятных погодных факторов. Герметичность крыши из металлочерепицы обеспечивается применением при монтаже кровельных элементов: конька, ендовы, ветровых и пристенных планок уплотнительных прокладок. Производители металлочерепицы выпускают специальные мягкие и жесткие уплотнительные материалы.При использовании для внешнего покрытия материалов из металла рекомендуется специальный слой виброизоляции. Если звуки падающих на крышу дождевых капель или града может поглотить имеющий поры утеплитель, то для предотвращения вибрации, передающейся от покрытия строительным конструкциям, необходимо укладывать виброизоляционный материал. Его укладывают на обрешетку в виде сплошного покрытия или используют в месте соединений.

Тип кровли с металлочерепицей

Если чердак дома планируется использовать как жилое помещение, то кровлю из металлочерепицы потребуется утеплять. А при желании оставить пространство над потолочным перекрытием совершенно пустым крышу разрешается делать холодной.

Утеплённая крыша

Кровельный пирог с утеплителем обладает следующими положительными характеристиками:

  • понижает слышимость в доме посторонних звуков;
  • способствует созданию в доме идеального микроклимата;
  • позволяет сделать под кровлей жилую комнату.

Под металлочерепицу при устройстве тёплой кровли кладут утеплитель и пароизоляционную плёнку

При устройстве тёплой кровли с металлической черепицей создают 7 слоёв, которые располагают в определённом порядке:

  1. Пароизоляционный барьер, способствующий свободному выходу пара из здания, но не позволяющий ему попадать обратно.
  2. Стропильные ноги и прогоны, составляющие костяк конструкции.
  3. Теплоизоляционный пласт, вкладываемый в ячейки между стропилами и прогонами с созданием вентиляционного зазора.
  4. Гидроизоляционная материя, предохраняющая утеплитель и другие слои кровельного пирога от влаги.
  5. Контробрешётка, которая фиксирует гидроизоляционную плёнку, будучи установленной параллельно стропильным ногам.
  6. Обрешётка из брусьев, расположенных на расстоянии 35–45 см друг от друга в направлении, перпендикулярном стропилам.
  7. Финишный кровельный материал, то есть металлическая черепица.

Видео: строительство утеплённой кровли из металлочерепицы

Холодная кровля

Кровля холодного типа с металлочерепицей в качестве финишного покрытия считается простой конструкцией.

Под металлочерепицу при строительстве крыши холодного типа кладут только гидроизоляционный материал, обрешётку и контробрешётку

Холодный кровельный пирог состоит всего лишь из 4 пластов:

  1. Каркас из стропил.
  2. Плёночная гидроизоляция, закрепляемая либо маленькими гвоздями, либо строительным степлером с провисанием от 1 до 2,5 см.
  3. Контробрешётка, фиксируемая на саморезы и удерживающая на своём месте гидроизоляционный материал.
  4. Обрешётка, служащая основанием для крепления листов финишного покрытия.
  5. Металлическая черепица.

Что такое «кровельный пирог» под металлочерепицу и из чего он состоит?

Под «кровельным пирогом» следует понимать многослойную систему, которая одновременно выполняет несколько функций:

  • защищает от чрезмерного шума, который может возникать при сильном дожде или граде;
  • предотвращает увлажнение кровельных конструкций, которые под постоянным воздействием влаги, содержащейся в парах, загнивают и разрушаются;
  • минимизирует количество теплопотерь, что особенно актуально при обустройстве жилого мансардного этажа;
  • способствует эффективной циркуляции воздуха в пространстве между гидроизоляцией и металлочерепицей и высушиванию как деревянных конструкций, так и стальных листов.

Рисунок 1. Качественный «кровельный пирог»

Кровельный пирог под металлочерепицу состоит из таких функциональных слоев:

  • внутренняя подшивка;
  • пароизоляция;
  • тепло- и звукоизоляционный материал;
  • ветрогидроизоляция;
  • контробрешетка;
  • обрешетка.

Пирог холодной кровли из металлочерепицы

Устройство покрытия в холодном исполнении отличается отсутствием в подкрышном пространстве теплоизолирующего слоя. Кровельный пирог под металлочерепицу с холодным чердаком получается вдвое легче и втрое дешевле, чем в случае «теплой» схемы.

Стропило

При использовании неутепленной крыши деревянные конструкции каркаса и пирога не имеют теплой сухой защиты, как в предыдущем варианте. Поэтому стропильные балки обязательно пропитывают защитными составами, препятствующими проникновению влаги в толщу древесины.

Небольшое количество конденсата на стропилах и обрешетке не представляет особой угрозы для пирога металлочерепицы при нормально функционирующей вентиляции.

К сведению! Проветривание чердака происходит циклично при изменении направления ветра и температуры воздуха.

Летом и зимой проблем с вентиляцией пирога под металлочерепицей не возникает, а вот в переходные весенние и осенние месяцы защищать деревянный каркас важно не только с помощью вентиляции чердака и использования приточных составов

Контробрешетка или начальная обрешетка

Технология монтажа несущих контробрешеточных реек ничем не отличается от способа, используемого в теплом варианте пирога. Поверхность стропил подрезается и выравнивается ручным рубанком, после чего на стропильные балки наклеиваются и прибиваются опорные рейки контробрешетки.

Пароизоляция и гидроизоляция

Следующим этапом на изготовленную контробрешетку крыши из металлочерепицы натягивают полотно парогидроизоляции. Полотно растягивают в направлении с перехлестом краев. Обычно места крепления пленки на каркасе проклеивают строительным скотчем. После того как изоляционное полотно было равномерно растянуто и выровнено, его фиксируют на стропилах еще одним слоем реек контробрешетки.

Подобная схема холодного кровельного пирога рассчитана на полное отсутствие водяных паров под крышей из металлочерепицы. Если же хозяева пренебрегли гидроизоляцией потолочного перекрытия, или система вентиляции чердака работает недостаточно эффективно, возникает необходимость в дополнительной защите гидроизолирующей пленки от водяных паров, скапливающихся в пространстве чердака. В этом случае под слой гидроизоляции укладывается дополнительное полотно пароизолирующей пленки.

Обрешетка

Последним этапом обустройства кровельного пирога является укладка горизонтальных поперечин, на которые будут непосредственно крепиться листы металлочерепицы. Планки прибиваются гвоздями, таким образом, чтобы шляпки были полностью утоплены в древесину, или пришиваются строительным степлером.

Зачастую, прежде натянутое полотно слегка провисает пузырем, это не является дефектом кровельного пирога, по мнению специалистов, такой прогиб даже способствует более эффективному удалению конденсата из-под металлочерепицы.

Металлочерепица и карнизная планка

Из-за установки дополнительных реек контробрешетки, фиксирующих кровельную гидроизоляцию пирога, между покрытием из металлочерепицы и пленкой получается дополнительное пространство. На прочность крепления и устойчивость кровли это не влияет. Увеличенный зазор обеспечивает два дополнительных преимущества:

  • Воздушный промежуток выполняет функцию импровизированного слоя утеплителя, в котором не скапливается и не замерзает конденсат;
  • За счет бокового перетекания потоков через обрешетку влага удаляется более равномерно, без образования застойных зон под металлочерепицей.

Эффективному удалению конденсата способствует также правильное крепление доборных элементов. Карнизная планка не только закрывает кромку металлочерепицы от ветра, она еще и способствует притоку воздуха внутрь кровельного пирога.

Плюсы и минусы кровли

Односкатную конструкцию крыши из черепицы выбирают за следующие достоинства:

  • для её возведения не потребуется значительных трудозатрат и сложных расчётов;
  • в простейшем варианте собрать стропильную систему и накрыть крышу можно за 1-2 рабочих дня;
  • расход материала меньше, чем у стандартной двускатной;
  • не требуются затраты на возведение сложных дополнительных элементов;
  • благодаря небольшому углу наклона снижена парусность;
  • черепичная кровля выдерживает более 150-ти циклов полного замораживания и оттаивания, сохраняя целостность структуры;
  • общая масса черепичной односкатной крыши меньше, чем двускатной, и создаёт меньшую нагрузку на строение;
  • дождевые стоки стекают с одной стороны, что упрощает сбор дождевой воды для хозяйственных целей;
  • натуральная черепица относится к экологичным и долговечным материалам;
  • крыша сохраняет привлекательность и не требует ухода в течение долгих десятилетий.

Противники односкатной черепичной крыши приводят следующие аргументы:

  • при больших снежных заносах угол наклона ската необходимо делать увеличенным, что увеличивает расходы;
  • металлочерепица не сохраняет тепло, поэтому не рекомендуется для использования в регионах, где бывают сильные морозы;
  • возможная хрупкость кровельного материала, когда речь идёт о керамике и цементно-песчаной черепице;
  • черепичная кровля обходится гораздо дороже шиферной;
  • необходимость укладки вручную каждого элемента кровли.

Дополнительные сведения

План монтажа: крепление пароизоляционной пленки, набивка утеплителя, установка гидроизоляции и плёнки, обрешётка.

Кровельщики уделяют особое внимание правильному расположению гидроизоляционного покрытия и вентиляционного зазора по некоторым причинам.Одно из слабых мест системы — слой утепления. Устройство утепления из пенопласта для кровли используют редко

Его плюсы только в том, что он не пропускает и не впитывает влагу, в то время как устройство рулонной теплоизоляции в виде стекла или минеральной ваты может ее впитывать. При нестандартном шаге стропил утепление из пенопласта имеет большое количество отходного материала, что в сочетании с более высокой стоимостью делает этот вариант экономически невыгодным. Вата теплоизоляции при впитывании влаги теряют 80 % своих теплоизоляционных свойств. Поэтому нельзя допускать влагу к утеплителю .

А если она все же туда попала, то единственный способ ее удаления — это продувание естественным путем. Для чего между верхними слоями кровли и теплоизоляцией всегда оставляют зазор размером от 30 до 40 мм. Устройство зазоров проходит таким образом, чтобы поток воздуха проходил от свеса покрытия к коньку, где также устанавливают специальные зазоры. К тому же оставляют зазор (10-15 мм) между металлочерепицей и гидроизоляцией.

Особенности металлочерепицы

От других кровельных материалов металлочерепица отличается своими уникальными антикоррозионными свойствами.

Ведь материал представляет собой многослойную конструкцию, когда катаный стальной лист покрыт слоем цинка, надежно защищающим материал от коррозии.

В свою очередь, поверх цинкового слоя на лист металлочерепицы, на его обе стороны, наносится пассивирующий слой.

Этот слой необходим для того, чтобы в листе металла не накапливалось статического электричества.

Поверх второго, пассивирующего слоя, наносится слой грунта, который играет роль основы для полимерного защитного покрытия.

Полимерное покрытие защищает металл от любого механического воздействия, перепадов температуры, влияния солнечного ультрафиолета.

Та или иная окраска придается изделию благодаря именно полимерному слою.

От иных кровельных материалов металлочерепица отличается малым весом, высокой прочностью, надежностью, удобством ремонта и простотой монтажа.

Тип кровли с металлочерепицей

Если чердак дома планируется использовать как жилое помещение, то кровлю из металлочерепицы потребуется утеплять. А при желании оставить пространство над потолочным перекрытием совершенно пустым крышу разрешается делать холодной.

Утеплённая крыша

Кровельный пирог с утеплителем обладает следующими положительными характеристиками:

  • понижает слышимость в доме посторонних звуков;
  • способствует созданию в доме идеального микроклимата;
  • позволяет сделать под кровлей жилую комнату.

Под металлочерепицу при устройстве тёплой кровли кладут утеплитель и пароизоляционную плёнку

При устройстве тёплой кровли с металлической черепицей создают 7 слоёв, которые располагают в определённом порядке:

  1. Пароизоляционный барьер, способствующий свободному выходу пара из здания, но не позволяющий ему попадать обратно.
  2. Стропильные ноги и прогоны, составляющие костяк конструкции.
  3. Теплоизоляционный пласт, вкладываемый в ячейки между стропилами и прогонами с созданием вентиляционного зазора.
  4. Гидроизоляционная материя, предохраняющая утеплитель и другие слои кровельного пирога от влаги.
  5. Контробрешётка, которая фиксирует гидроизоляционную плёнку, будучи установленной параллельно стропильным ногам.
  6. Обрешётка из брусьев, расположенных на расстоянии 35–45 см друг от друга в направлении, перпендикулярном стропилам.
  7. Финишный кровельный материал, то есть металлическая черепица.

Видео: строительство утеплённой кровли из металлочерепицы

Холодная кровля

Кровля холодного типа с металлочерепицей в качестве финишного покрытия считается простой конструкцией.

Под металлочерепицу при строительстве крыши холодного типа кладут только гидроизоляционный материал, обрешётку и контробрешётку

Холодный кровельный пирог состоит всего лишь из 4 пластов:

  1. Каркас из стропил.
  2. Плёночная гидроизоляция, закрепляемая либо маленькими гвоздями, либо строительным степлером с провисанием от 1 до 2,5 см.
  3. Контробрешётка, фиксируемая на саморезы и удерживающая на своём месте гидроизоляционный материал.
  4. Обрешётка, служащая основанием для крепления листов финишного покрытия.
  5. Металлическая черепица.

Особенности металлочерепицы

От других кровельных материалов металлочерепица отличается своими уникальными антикоррозионными свойствами.

Ведь материал представляет собой многослойную конструкцию, когда катаный стальной лист покрыт слоем цинка, надежно защищающим материал от коррозии.

В свою очередь, поверх цинкового слоя на лист металлочерепицы, на его обе стороны, наносится пассивирующий слой.

Этот слой необходим для того, чтобы в листе металла не накапливалось статического электричества.

Поверх второго, пассивирующего слоя, наносится слой грунта, который играет роль основы для полимерного защитного покрытия.

Полимерное покрытие защищает металл от любого механического воздействия, перепадов температуры, влияния солнечного ультрафиолета.

Та или иная окраска придается изделию благодаря именно полимерному слою.

От иных кровельных материалов металлочерепица отличается малым весом, высокой прочностью, надежностью, удобством ремонта и простотой монтажа.

Обрешетка

Для пирога под металлочерепицу часто устанавливают разреженную обрешетку, в сооружении которой используются обрезная доска или бруски. Обрешетка является каркасом, на котором держится покрытие крыши и в котором равномерно распределяются на стропильную систему исходящие извне нагрузки. Необходимый шаг обрешетки указывается производителями металлочерепицы отдельно для каждого вида, в среднем он составляет от 300 до 350 мм, но он не должен быть больше 400 мм.При малом угле наклона ската крыши (14 – 20°) величину шага обрешетки пирога уменьшают

При монтаже принимается во внимание, на какое расстояние выступают листы материала за крайний элемент конструкции, ширина желоба водостока. Толщина первой доски должна быть больше, чем последующих досок, чтобы после монтажа металлочерепицы не появился висящий выступ. Соединение досок одного ряда выполняется на стропиле, их нельзя укладывать внахлест

Если применяются профилированные стальные листы, толщина которых не достигает 5 мм, сооружается сплошная обрешетка. Для нее используется обрезная доска толщиной не менее 32 мм с соблюдением шага, не превышающего 10 мм.

Гидроизоляция под металлочерепицу

Без гидроизоляционного слоя невозможно эксплуатировать кровлю вне зависимости, какая делается крыша из металлочерепицы – теплой или холодной.

Благодаря наличию гидроизоляционных мембран:

  • система стропил защищена от влаги;
  • исключается проникновение воды в слой утеплителя;
  • предотвращается повреждение влагой элементов кровельной конструкции.

При выборе гидроизоляционного материала для такой крыши профессионалы рекомендуют использовать мембраны с высокими антиконденсатными свойствами

Также обращают внимание на пожаробезопасность продукции и ее устойчивость к ультрафиолету

Особенности обустройства кровли из металлочерепицы

Впервые кровля из металлочерепицы появилась 3 десятилетия назад в Финляндии. На отечественном рынке стройматериалов она стала известна относительно недавно. Создание такой кровли начинают с подготовительных мероприятий, включающих замер скатов крыши, покупку материалов, подготовку инструментов и доставку заказа на объект. Использование металлочерепицы допускается только в случае наличия уклона от 14 градусов и более.

Дальше следует монтаж стропильной системы и обрешетки (для этого элемента используют только древесину, обработанную антисептическими составами). С внутренней стороны кровли поверх обрешетки на стропила монтируют гидроизоляционный материал и обеспечивают вентилирование этого слоя.

После этого приступают к монтажу кровельного покрытия. Крепление начинают с торца кровли – левого и правого. После установки первого листа его закрепляют одним винтом, второй лист укладывают аналогично предыдущему – их концы должны располагаться по одной линии. Когда все ряды металлочерепицы установлены, переходят к закреплению конька с уплотнительной прокладкой и завершают закрытие кровли с использованием коньковых элементов: планку помещают на место строго по натянутому шнуру с шагом винтов от 20 до 30 сантиметров (подробнее: «Из чего состоит кровельный пирог под металлочерепицу, правила монтажа кровли»).

Устройство мансардной крыши

Устройство кровельного пирога под мансардную кровлю подразумевает укладку слоев в последовательности, предусматривающей установку утеплителя.

В данном случае пирог кровли из металлочерепицы состоит из следующих слоев:

  • стропильная система;
  • пароизоляция;
  • теплоизоляция;
  • обрешетка;
  • контробрешетка;
  • металлочерепица.

Важным показателем долговечности, тепла, качества кровельного покрытия под металлочерепицу является правильность наложения слоев, обеспечение воздушных зазоров в кровле и выбор используемого материала.

Не следует экономить на материалах, так как именно их качество является одним из условий обеспечения качественной кровли и тепла и сухости в помещении в целом.

Кровельное покрытие

Толщина качественной металлочерепицы составляет от 0,45 до 0,6 мм, она имеет разные защитные слои. Для предотвращения коррозионных процессов внутреннюю часть материала окрашивают, а наружную защищают полимерным покрытием. Оно намного эффективнее противостоит воздействию негативных внешних факторов, по сравнению с лакокрасочным покрытием. Характеристики наружного слоя напрямую влияют на длительность службы металлочерепицы и её стоимость. В большинстве случаев производители сегодня применяют такие виды покрытий:

  • Полиэстер. Слой имеет толщину от 25 до 30 мкм. Обладает относительно высокими эксплуатационными свойствами и отличается привлекательной стоимостью. Производители гарантируют срок службы такой металлочерепицы около 8-10 лет;
  • Поливинилхлорид. Обладает хорошей устойчивостью к воздействию химических веществ, температурных изменений и механических повреждений. Является очень пластичным материалом. Такая металлочерепица обычно применяется при работе с рельефными поверхностями. Очень часто её используют в регионах с очень жаркими климатическими условиями;
  • Полиуретан. Материал очень устойчив к механическому и химическому воздействию, а также резким изменениям температурного режима. Покрытие сохраняет первоначальную целостность при изгибе листов;
  • Пластизол. В состав покрытия входит поливинилхлорид и специальный пластификатор. Толщина слоя может достигать 200 мкм, благодаря чему на поверхности кровельного материала может присутствовать рельефный рисунок. Материал плохо переносит воздействие высоких температур.

Кровельный пирог для крыши из металлочерепицы

Рассмотрим подробно элементы крыши, составляющие кровельный пирог под металлочерепицу. Как известно, кровля любого здания имеет слоистую структуру, которую принято называть кровельным пирогом. Конструкция кровли, т. е. «составляющие пирога», должна удовлетворять требованиям соответствующих нормативных документов, а именно СП 31-101-97 «Проектирование и строительство кровель». В настоящее время кровля из металлочерепицы является одним из самых распространенных видов покрытий стропильных систем малоэтажных жилых зданий. Высокие эксплуатационные свойства данного материала обеспечивают надежность и прочность покрытия крыши. Долговечность, сравнительная простота техники укладывания, небольшой вес и эстетичный внешний вид обеспечивают популярность металлочерепичной кровли.

Ошибки монтажа

Важно правильно укладывать пароизоляцию, чтобы не было сырости Начинающие мастера допускают такие промахи:

Игнорирование подготовительного этапа. Отсутствие расчетов и чертежа приводит к нехватке материалов или образованию больших неликвидных излишков.
Нарушение последовательности установки слоев

Это чревато нарушением вентиляции, возникновению сырости и порче несущих конструкций.
Недостаточное внимание к изоляции и утеплению проходов через кровлю, что приводит к протечкам и конденсату.
Чрезмерное натяжение пленок и полотен, из-за чего они рвутся на морозе.

Последовательность слоев холодной кровли


Последовательность слоев холодной кровли Когда в утеплении нет необходимости, делается кровля холодного типа. Она более проста, требует меньше времени на монтаж.

Состоит такая конструкция из следующих элементов:

  1. Стропила. Служат основой для крепления последующих слоев. Поскольку брус не защищен со стороны чердака, то древесина подвергается усиленной обработке антисептическими и гидрофобными средствами.
  2. Мембранная ткань. Выводит испарения из дома наружу и не дает влаге проникнуть к стропильной системе. Полотна крепятся полосами с накладкой 15-20 см. Стыки проклеиваются строительным скотчем. Мембрана натягивается так, чтобы оставалась слабина для натяжения при охлаждении.
  3. Контрообрешетка. Предназначена для создания просвета, через который будет циркулировать потоки воздуха, выводящие поступающий из подкровельного пространства пар. Применяется брус сечением 50 мм.
  4. Гидроизоляция. Необходима для защиты деревянных конструкций от поступающей извне влаги. Вместо традиционного рубероида и целлофана сегодня используется легкая и прочная пленка.
  5. Обрешетка. Представляет собой совокупность горизонтально расположенных реек. Интервал между ними подгоняется под формат плиток с учетом технологических накладок. Толщина досок берется соответствующей зацепам финишного покрытия.
  6. Внешняя облицовка — одна или несколько моделей металлочерепицы.

В строениях временного типа можно пренебречь мембраной, а если они возводятся только на сезон, гидроизоляцией и контрообрешеткой, ограничившись только монтажным каркасом.

Пирог холодной кровли из металлочерепицы

Устройство покрытия в холодном исполнении отличается отсутствием в подкрышном пространстве теплоизолирующего слоя. Кровельный пирог под металлочерепицу с холодным чердаком получается вдвое легче и втрое дешевле, чем в случае «теплой» схемы.

Стропило

При использовании неутепленной крыши деревянные конструкции каркаса и пирога не имеют теплой сухой защиты, как в предыдущем варианте. Поэтому стропильные балки обязательно пропитывают защитными составами, препятствующими проникновению влаги в толщу древесины.

Небольшое количество конденсата на стропилах и обрешетке не представляет особой угрозы для пирога металлочерепицы при нормально функционирующей вентиляции.

К сведению! Проветривание чердака происходит циклично при изменении направления ветра и температуры воздуха.

Летом и зимой проблем с вентиляцией пирога под металлочерепицей не возникает, а вот в переходные весенние и осенние месяцы защищать деревянный каркас важно не только с помощью вентиляции чердака и использования приточных составов

Контробрешетка или начальная обрешетка

Технология монтажа несущих контробрешеточных реек ничем не отличается от способа, используемого в теплом варианте пирога. Поверхность стропил подрезается и выравнивается ручным рубанком, после чего на стропильные балки наклеиваются и прибиваются опорные рейки контробрешетки.

Пароизоляция и гидроизоляция

Следующим этапом на изготовленную контробрешетку крыши из металлочерепицы натягивают полотно парогидроизоляции. Полотно растягивают в направлении с перехлестом краев. Обычно места крепления пленки на каркасе проклеивают строительным скотчем. После того как изоляционное полотно было равномерно растянуто и выровнено, его фиксируют на стропилах еще одним слоем реек контробрешетки.

Подобная схема холодного кровельного пирога рассчитана на полное отсутствие водяных паров под крышей из металлочерепицы. Если же хозяева пренебрегли гидроизоляцией потолочного перекрытия, или система вентиляции чердака работает недостаточно эффективно, возникает необходимость в дополнительной защите гидроизолирующей пленки от водяных паров, скапливающихся в пространстве чердака. В этом случае под слой гидроизоляции укладывается дополнительное полотно пароизолирующей пленки.

Обрешетка

Последним этапом обустройства кровельного пирога является укладка горизонтальных поперечин, на которые будут непосредственно крепиться листы металлочерепицы. Планки прибиваются гвоздями, таким образом, чтобы шляпки были полностью утоплены в древесину, или пришиваются строительным степлером.

Зачастую, прежде натянутое полотно слегка провисает пузырем, это не является дефектом кровельного пирога, по мнению специалистов, такой прогиб даже способствует более эффективному удалению конденсата из-под металлочерепицы.

Металлочерепица и карнизная планка

Из-за установки дополнительных реек контробрешетки, фиксирующих кровельную гидроизоляцию пирога, между покрытием из металлочерепицы и пленкой получается дополнительное пространство. На прочность крепления и устойчивость кровли это не влияет. Увеличенный зазор обеспечивает два дополнительных преимущества:

  • Воздушный промежуток выполняет функцию импровизированного слоя утеплителя, в котором не скапливается и не замерзает конденсат;
  • За счет бокового перетекания потоков через обрешетку влага удаляется более равномерно, без образования застойных зон под металлочерепицей.

Эффективному удалению конденсата способствует также правильное крепление доборных элементов. Карнизная планка не только закрывает кромку металлочерепицы от ветра, она еще и способствует притоку воздуха внутрь кровельного пирога.
