Как сделать крышу на эркере

Оглавление

Чертеж крыши и расчет ее площади

Перед тем как возводить крышу с эркером необходимо составить проект, который предусматривает подготовку схемы будущей конструкции, а также расчет необходимых стройматериалов. Расчет и составление схемы производится в такой последовательности:

Выбор угла наклона сторон

Выбор угла наклона кровельных скатов производится при учете таких критериев:

  • В каких климатических условиях расположено строение, а также ветровая нагрузка. При большой нагрузке скат крыши должен быть наиболее пологим. Чем ниже скат, тем прочнее конструкция.
  • При большом количестве осадков, скат крыши должен быть, наоборот, как можно выше, чтобы они своевременно скатывались, не воздействуя тем самым на поверхность крыши.
  • Разновидность кровельного материала, так как для каждого вида имеются свои требования к обрешётке, а также имеют разный вес. Для каждого вида имеются некоторые ограничения по уклону ската:
Разновидность кровельного покрытия Оптимальный уклон в градусах Нюансы при укладке материала
Шифер от 13 до 60 При использовании уклона меньше 13 градусов, возможно просачивание влаги, или снега в зимний период, что уменьшит срок эксплуатации крова.
Черепица керамическая От 30 до 60 При монтаже черепицы на кровле с уклоном меньше 25 градусов, необходимо принять меры по улучшению гидроизоляционного слоя.
Металлочерепица Минимальный уклон — 15, максимальное значение не определено
Битумный шифер Минимальный уклон — 5 градусов, максимальный — не определен От наклона сторон зависит шаг обрешетки, для укладки битумного шифера. С углом уклона от 5 до 10 градусов рекомендуется делать сплошное покрытие.
Стальная фальцевая крыша Минимальное значение — 20 градусов. Максимального нет
Черепица битумная Минимальный уклон — 12 градусов, максимальный — не определен Данное покрытие повторяет форму любой кровельной поверхности, что удобно для строительства крыш с эркером.

Важно! Чем выше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных стройматериалов. Этот нюанс необходимо учитывать при составлении чертежа

Составление проекта

Учтя все особенности можно переходить к проектированию кровельной конструкции с составлением чертежа и расчетом строительных материалов. Для этого необходимо:

  • Измерить параметры дома и выступа: высоту, ширину и длину.
  • Схематически отобразить фасад и торец строения на бумаге, используя определенный масштаб.
  • В зависимости от особенностей дома выбрать вид вальмовой кровли.
  • Определившись с высотой крыши, согласно вышеприведенным критериям, на одном из эскизов начертить несколько моделей кровельного каркаса. Выбрав наиболее подходящий вариант, необходимо обозначить угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
  • Далее, наносится на чертеж расположение стропил, отмечая их точками. Для этого длина стены делится на равные отрезки, которые и будут шагом между стропами.
  • Шаг между стропами также зависит от сечения и характеристиками используемой древесины.
  • Необходимость теплоизоляции кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
  • На чертеже также должна быть обозначена стропила эркера.
  • Если разновидность крыши предусматривает коньковый прогон, необходимо учесть, что он должен соединять парное число брусьев стропильной системы. На одном их чертежей нужно обозначить равные участки от каждого края стены.
  • Из полученных эскизов составляется один большой чертеж, который в дальнейшем пригодится также для расчета материалов.

Важно! Наличие проекта и схематическое отражение конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ

Обзор диванов для эркера со спальным местом в этой статье.

Как производится расчет площади?

Расчет строительных материалов производится по определенным формулам, с учетом уклона кровли и площади кровельной поверхности.

Для расчета потребуются также такие данные:

  • Наличие в кровле дымоходных труб и слуховых окон. Их присутствие увеличивает расход стройматериалов.
  • Длина ската, ее расчет производится от конька до края карниза.
  • Вычисляются параметры стен брандмауэра, свесов, парапетов, и других частей.

Для получения точных данных при расчете, рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в интернете. При решении выполнить расчет своими усилиями, рекомендуется разделить поверхность кровли на отдельные участки, что позволит с легкостью вычислить их площадь. После чего все значения суммируются.

Чем точнее будет рассчитана площадь кровельной поверхности, тем меньше будет расход на закупку лишних стройматериалов.

Этапы монтажа

Обустройство кровли эркера любой конфигурации проводят по похожим алгоритмам:

  1. Составляют проект или делают точный чертёж.
  2. Заготавливают материалы для каркаса, обшивки утепления и крепёж.
  3. Проводят разметку и распил материалов для стропил.
  4. Готовят стропильную систему.
  5. Проводят обшивку кровельным материалом.
  6. Утепляют конструкцию и подшивают внутренний слой.
  7. Проводят финишную отделку.

В зависимости от материалов технология монтажа может изменяться.

Проектирование


Первый этап строительства – составление проекта

Правильный проект помогает точно узнать количество необходимых материалов для крыши.

Покупка меньшего количества повлечёт дополнительные расходы на доставку. Материал может закончиться у продавца, а новая партия часто отличается по цвету. Приобретение лишнего материала — бесполезная трата денежных средств.

Для самостоятельного изготовления чертежа:

  1. Проводят точные замеры постройки — длины стен по всему периметру.
  2. Выбирают необходимую высоту кровли, что можно сделать на стройке.
  3. Используя геометрические формулы, высчитывают потребное количество пиломатериалов кровельного и подшивочного материала, утеплителя и мембран парогидроизоляции.

При определении уклона учитывают допустимые величины для различных материалов.

Строительные справочники рекомендуют минимальные углы в градусах:

  • керамическая черепица — от 15;
  • металлическая и битумная черепица — 12;
  • волокнисто-цементный шифер, профлист, фальцевый вариант из листового металла — не менее 20;

Ассортимент материалов

Для стропильной системы приобретают брус из хвойных пород дерева — он дешевле, но обладает достаточной прочностью. Сечение пиломатериалов от 50х100 мм для небольших крыш и до 80х200 мм для объёмных строений.

Для обрешётки выбирают доску толщиной от 25 мм или плиты ОСБ. Вариант с использованием фанеры применим, но дорог.

Для внешней обшивки крыши подходит любой кровельный материал: шифер (цементный, битумный), металлочерепица, рулонные изделия, мягкая черепица. Ориентируются на то, из чего выполнена основная крыша.

В качестве утеплителя используют вспененный или экструдированный полистирол, каменную вату, иногда применяют жидкую теплоизоляцию. Внутреннюю поверхность обшивают вагонкой, панелями ОСБ или фанерой, гипсокартоном.

Постройка стропильной системы


Стропильная система

  • на крыше — по месту — конструкцию собирают опытные строители:
  • разметка, подгонка, сборка отдельных элементов на земле с последующим подъёмом на эркер.

Второй вариант больше подходит для самостоятельной работы. Так удобнее вымерять и подгонять стропила.

Между собой лаги скрепляют саморезами через уголки или сбивают гвоздями.

Для крепления кровельного материала к стропилам крепят обрешётку.

Особенности монтажа внешней обшивки

Для мягких кровельных материалов обрешётку выполняют сплошной. Используют листы ОСБ, фанеры или обрезные доски.

Цементный шифер, профлист и металлочерепицу допускается укладывать на разреженную обрешётку.

Крепёж финишного покрытия проводят кровельными саморезами, шифера — гвоздями. При выборе метизов учитывают рекомендации производителей.

Утепление и гидроизоляция


Для утепления крыши изготавливают теплоизоляцию.

Состав пирога кровли начиная от комнаты:

  • подшивка;
  • пароизоляция;
  • утеплитель;
  • гидроветроизоляция;
  • обрешётка;
  • финишная наружная обшивка.

Места неплотного прилегания утеплителя к стропилам герметизируют монтажной пеной.

Пароизоляция необходима для предотвращения попадания конденсата в утеплитель — каменная вата теряет свои свойства, быстро слёживается.

Для защиты внутреннего пространства от проникающих под кровлю осадков и сквозняков устанавливают гидроветроизоляцию. Используют мембраны из нетканых материалов или рубероид.

Финишная отделка

Финишная отделка завершает работы по изготовлению крыши эркера. Вагонку покрывают лаком или краской. Гипсокартон штукатурят, красят, закрывают обоями.

Эркерные крыши и способы их возведения

Крыша над эркером может принимать одну из следующих форм:

  • Многощипцовая. Конструктивно самая сложная форма.

  • Декоративная. Украшается различными элементами — башенками и шпилями.

  • Полусфера (купольная).

  • Вальмовая. Форма, которой отдают предпочтение большинство хозяев загородных домов. Вальмовая конструкция наиболее экономный вариант по капиталовложениям и трудовым затратам.

Эркерная кровля может выполняться двумя способами:

  • Связанная с основной кровельной конструкцией, более сложная в расчетах.

  • Самостоятельная. В таком случае стропила декоративной кровли не несут больших нагрузок, поэтому для монтажа стропильной системы используют брус с меньшим сечением. Для финишной отделки используют тот же материал, что для основной крыши.

Способ перекрытия эркера двускатной крышей распространился в 17 веке и просуществовал (в массовом строительстве) до начала 20 века. В современных проектах двускатную крышу с эркером можно встретить не часто, хотя этот способ имеет некоторые преимущества перед вальмой. Вальмовая (вариант многощипцовой) эркерная крыша требует высокой квалификации плотников, так как в этом случае предполагается использование подстропильных балок, и конструкции требуется тщательная подгонка.

Коротко о главном. Что такое эркер?

Эркер – это выступающая часть здания, имеющая форму половины круга или многоугольника. Оснащается несколькими проемами для окон или делается застекленной по всему периметру. Как правило, для нее делается отдельная крыша. От закрытого балкона такая конструкция отличается наличием капитальных стен, такими как у остального здания. Может украшаться дополнительными декоративными башенками.

Среди основных функций таких ниш можно выделить следующие:

  • Эстетическая. Делает более привлекательным внешний вид отдельного помещения или всего здания в целом. Облагородить жилье подобным образом можно не только снаружи, но и внутри. Такие решения делают стильным и оригинальным интерьер помещения.
  • Увеличение полезной площади. Пристройки, будь то эркеры, балконы или лоджии, возводятся с целью увеличения функционального пространства жилища. Особенно актуальны такие решения в небольших домах. В таких помещениях может быть обустроен кабинет, чайный уголок, небольшая библиотека, творческая мастерская. Ниши, расположенные под окнами, отлично подойдут для хранения различных сезонной одежды или вещей.
  • Дополнительный источник естественного освещения. Поскольку эркеры делают полностью или частично застекленными, они могут быть использованы как одно большое дополнительное окно.

Фото крыш с эркером

При строительстве частного дома нужно особое внимание уделить разработке проекта, в частности крыше постройки. На данный момент загородные дома и коттеджи приветствуют наличие различных конструктивных элементов и деталей, способных сделать дом более привлекательным

Помимо этого, они предназначены для того, чтобы решать некоторые функциональные задачи.

Ведущие специалисты рекомендуют при постройке частного дома использовать такой элемент как эркер. Эркер – небольшое пространство в здании, выходящее за черты плоскости фасада здания

Если касаться технологической стороны вопроса, то здесь особых проблем не возникает, но необходимо уделить особое внимание крыше эркера. Зачастую над эркером устанавливают яндовую крышу

Статья по теме: Отделка печной трубы на крыше


В большинстве случаев эркер представляет собой в частном доме небольшой крытый балкон. В то же время стены эркера являются частью перекрытия постройки. Форма эркерного сооружения напрямую зависит от проекта, задумки дизайнера и пожеланий заказчика. Тем не менее в большинстве случаев эркер делают многогранным, полукруглым или трапециевидным, так как эти формы наиболее удачные и привлекательные внешне.

В большинстве случаев для эркера используются следующие типы крыш:

Вальмовые крыши фото конструкций интересного дизайна

Вальмовые крыши — это вид кровель, состоящих из четырех скатов и, в силу своих конструктивных особенностей, имеющих большую устойчивость к сильным порывам ветра. Это объясняется тем, что вместо фронтонов в домах с вальмовой крышей используются вальмы (наклонные треугольные скаты), благодаря которым форма становится более обтекаемой, а сама кровля прочной.

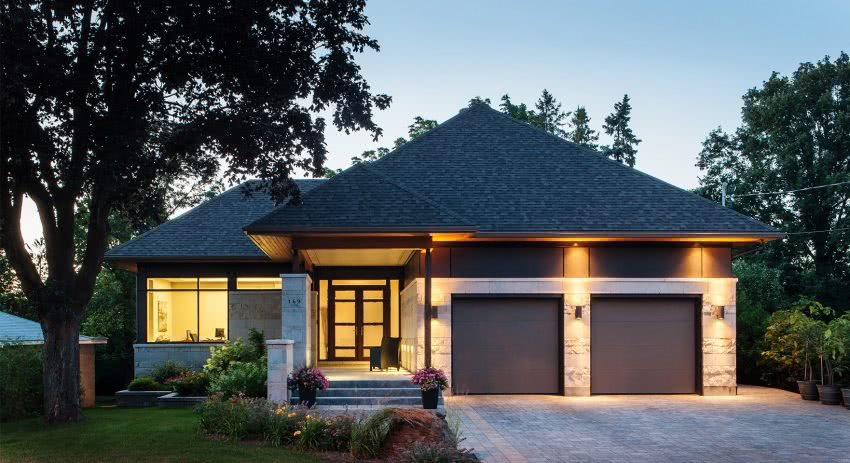

Деревянный дом с четырехскатной вальмовой кровлей

Отсутствие фронтонов делает высоту дома с вальмовой крышей визуально меньшей, однако в целом домостроение с такой кровлей выглядит органично. Фото одноэтажных домов с вальмовой крышей свидетельствуют о том, что зачастую пространство непосредственно под кровлей используется для обустройства уютного мансардного помещения. Для освещения мансарды в крыше располагают полноценные оконные конструкции.

Фото домов с вальмовой крышей иллюстрирует аккуратные внешние очертания кровли, в которой нередко оборудуются слуховые окна. Это делает крышу колоритной и интересной в дизайнерском плане. Четырехскатные крыши обычно применяют для домов большой площади, основание которых образует прямоугольник. Если же периметр дома имеет квадратную форму, то используют другую разновидность вальмовой крыши – шатровую.

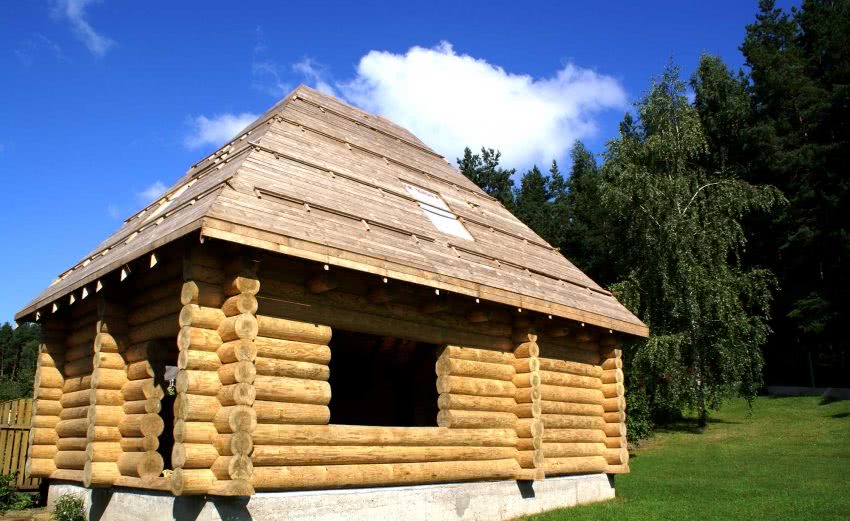

Одноэтажный дом с шатровой крышей

Основной особенностью шатровой крыши является то, что все ее скаты имеют одинаковую форму равнобедренного треугольника и идентичный угол наклона. Сходятся все грани такой конструкции в одной верхней точке. Шатровые крыши уместны также в домах, имеющих правильную форму многоугольника. Сколько сторон в многоугольнике, столько и симметричных скатов будет у крыши. С точки зрения архитектуры, такие конструкции не менее привлекательны.

Еще один подвид вальмовой кровли – полувальмовая крыша. Это сочетание в одной конструкции двускатной и вальмовой модели. Для придания крыше обтекаемой формы фронтон накрывают небольшим треугольным скатом (полувальмой), длина которого по уклону укорочена. Такой вариант способствует тому, что коньковый элемент крыши становится недоступным действию ветровых потоков. При использовании пространства под крышей в качестве мансарды есть возможность оборудовать во фронтонной части полноценные окна.

Исключительно выглядят вальмовые крыши с эркером. Эркерные кровли добавляют всему домостроению романтичность и изысканность. Можно встретить крыши с эркерами, пристроенными к основной конструкции или отдельно возведенные над выступом стены. Главным недостатком таких кровель является сложность в проектировании и довольно дорогой монтаж.

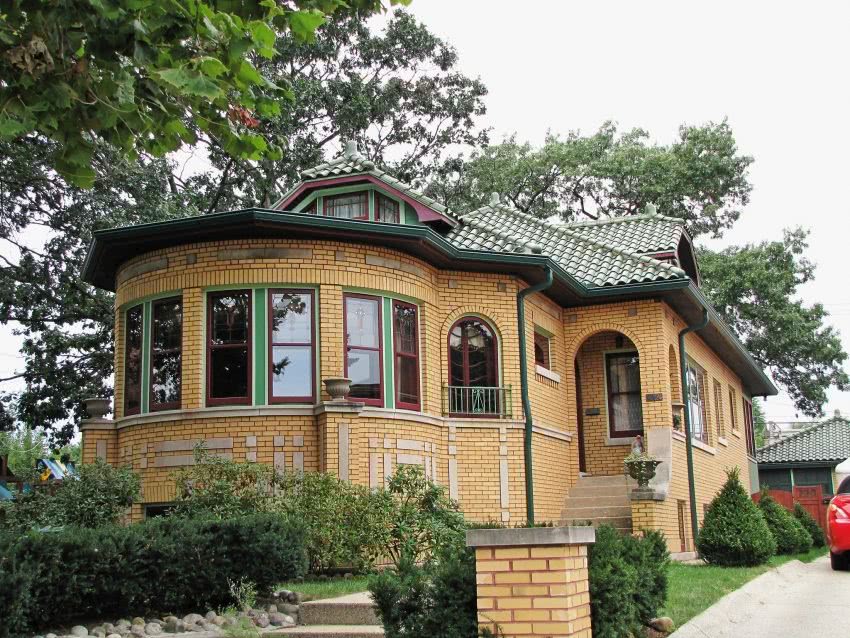

Дом с полукруглым эркером

Для покрытия вальмовой конструкции можно использовать практически все современные кровельные материалы: шифер, профнастил, металлочерепицу, керамическую и битумную черепицу и другие материалы. Кровельное покрытие подбирается с учетом уклона кровли, особенностей климата региона, характеристик материала. Кроме того, не последнюю роль играет долговечность, эстетичность и стоимость самого покрытия.

Знакомясь с конструкцией вальмовой крыши можно обнаружить, что согласовать между собой все скаты с одинаковым уклоном довольно сложно. Необходимы точные расчеты, грамотный проект и теоретические рекомендации профессионалов. Но, несмотря на сложность сооружения каркаса, вальмовые крыши пользуются несомненной популярностью среди частных застройщиков.

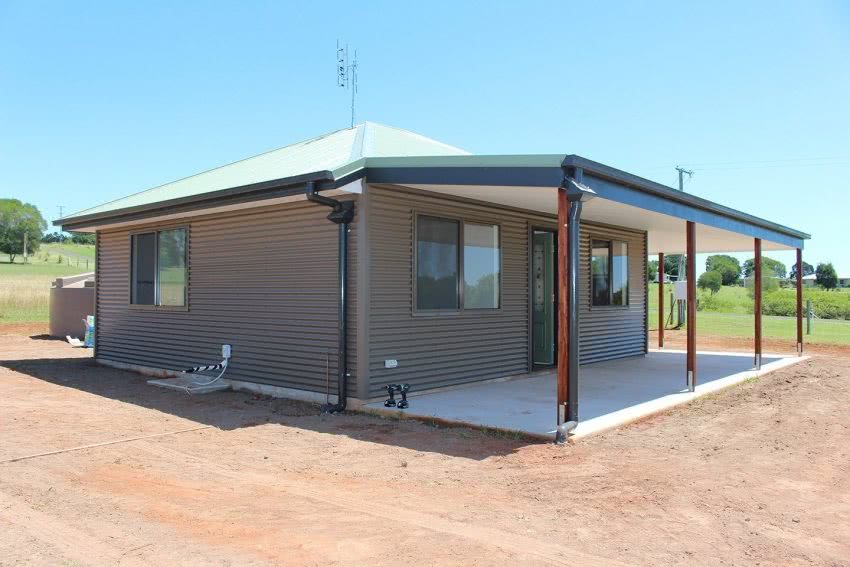

Современный дом с вальмовой крышей

Эркерная вальма: особенности и разновидности

Классическая вальмовая кровля образуется четырьмя скатными плоскостями, сходящимися под наклоном к двум вершинам, соединенным коньком. Пара основных скатов имеет форму трапеции, пара боковых — форму треугольника.

Вальмовая крыша с эркером, несомненно, служит украшением дома и позволяет применять оригинальные интерьерные решения; вместе с тем, добавление в проект эркера усложняет конструкцию, она становится многоскатной. Скаты, пересекаясь, образуют внутренний угол, наиболее уязвимое место, в котором имеют привычку скапливаться атмосферные осадки. Угловое соединение называется ендовой, а крыша с подобным архитектурным элементом получила название яндовой кровли. Главным ее минусом считается сложность возведения. При проектировании увеличиваются требования к качеству расчетов; незначительные ошибки способны привести к снижению надежности и деформации кровли. Вместе с тем, вальмовая крыша может похвастаться следующими достоинствами:

Привлекательный внешний вид и возможность расширения жилого пространства — мансарды.

Ендова — место соединения скатовИсточник board.infox.by

  • Долговечность и устойчивость к ветровым и дождевым нагрузкам. Чем меньше наклон скатов, тем более обтекаемой становиться форма и меньшая нагрузка приходится на стропильный каркас.
  • На такой кровле органично смотрятся большие свесы, обеспечивающие защиту фасадных стен от дождевой влаги.
  • Благодаря отсутствию фронтонов нагрузка кровельной системы на стены и основание жилья распределяется равномерно.

Помимо классической, существуют и другие разновидности вальмы, каждая со своими особенностями стропильной конструкции и возможностями обустройства эркера:

Шатровая. Скаты сходятся в одну точку и образуют многогранную пирамиду. Конек отсутствует; вместо него формируется более сложный в реализации коньковый узел. Шатровая крыша используется для эркеров небольшого размера, которые приобретают вид декоративных башенок, пристроенных к дому. Она смотрится наиболее органично.

Шатровая конструкцияИсточник yandex.ru

  • Ломаная (мансардная) вальма. Самая сложная в реализации конструкция, в которой скаты на определенной высоте меняют угол наклона (на меньший); количество отдельных плоскостей удваивается с четырех до восьми. Ломаная вальма обеспечивает максимум подкровельного пространства и хорошо подходит для обустройства эркера, значительно выступающего за плоскость фасада.
  • Полувальмовая. На боковом (треугольном) скате имеется вертикальный фронтон, в котором удобно устроить окно. Распространены двускатные (голландские, с укороченным треугольным скатом и фронтоном) и четырехскатные (датские, фронтон завершается торцевым скатом) полувальмовые кровли. В зависимости от устройства, полувальму можно совмещать с эркером.

ПолувальмаИсточник viksar.ru

Стропильная система крыши дома с эркером

Устройство стропильной системы эркера состоит из конькового бруса, а также стропил различного назначения. Поскольку у скатов крыши могут быть неодинаковые углы наклона, существует несколько разновидностей стропил, основными из которых являются:

  • центральные промежуточные – их крепят к каждому концу конькового бруса, по три штуки;
  • угловые, или накосные, стропила – служат главными несущими частями конструкции, находятся в углах каркаса, имеют наименьший уклон в сравнении с промежуточными стропилами;
  • промежуточные – расположены от обвязки к коньку, между центральными стропилами.

При монтаже стропильной системы крыши также устанавливают:

  • коньковые прогоны – ригели, направленные горизонтально и создающие опору для центральных и угловых стропил;
  • наружные, или короткие, стропила – части конструкции, закрепляемые к угловым стропилам и обвязке и имеющие одинаковый наклон;
  • мауэрлат – брус, крепящийся по верху наружных стен и равномерно распределяющий нагрузку стропил, служащий основанием, связующим звеном каркаса крыши и стен;
  • подкос – подпорка для стропильных ног больших пролетов, позволяет перекрывать большие пролеты и экономить сечения основных балок.

Как посчитать площадь эркера

Для измерения площади эркера применяют следующие инструменты:

  • линейка – наименее точное измерительное приспособление, дающее большие погрешности;
  • рулетка – подходит для измерения небольших площадей;
  • лазерный дальномер – инструмент, показывающий наиболее точный результат измерений и дающий возможность проводить работы без помощи напарника.

Главная проблема при подсчете площади эркера – его сложная форма, скошенная или закругленная. Если она представляет собой не прямоугольник или треугольник, а более сложный многоугольник, его следует разделить на несколько простых фигур.

Дальнейшие действия таковы:

  1. Измерить все стороны.
  2. Выполнить чертеж, отметить на нем полученные данные.
  3. По формулам вычисления площадей произвести подсчеты для простых фигур.

Эркерные крыши и способы их возведения

Крыша над эркером может принимать одну из следующих форм:

  • Многощипцовая. Конструктивно самая сложная форма.
  • Декоративная. Украшается различными элементами — башенками и шпилями.
  • Полусфера (купольная).
  • Вальмовая. Форма, которой отдают предпочтение большинство хозяев загородных домов. Вальмовая конструкция наиболее экономный вариант по капиталовложениям и трудовым затратам.


Дом из профбруса с эркером Источник iobogrev.ru Эркерная кровля может выполняться двумя способами:

  • Связанная с основной кровельной конструкцией, более сложная в расчетах.
  • Самостоятельная. В таком случае стропила декоративной кровли не несут больших нагрузок, поэтому для монтажа стропильной системы используют брус с меньшим сечением. Для финишной отделки используют тот же материал, что для основной крыши.

Способ перекрытия эркера двускатной крышей распространился в 17 веке и просуществовал (в массовом строительстве) до начала 20 века. В современных проектах двускатную крышу с эркером можно встретить не часто, хотя этот способ имеет некоторые преимущества перед вальмой. Вальмовая (вариант многощипцовой) эркерная крыша требует высокой квалификации плотников, так как в этом случае предполагается использование подстропильных балок, и конструкции требуется тщательная подгонка.

Связанная эркерная кровля Источник s-stroit.ru

Яндовая (эркерная) крыша: монтаж

Монтаж осуществляется в соответствии с разработанным проектом крыши с эркером, стропильная система такой конструкции складывается из системы стропил основной кровли и системы стропил эркера. Проект определяет, будут ли системы отдельными или потребуется их соединение с образованием мест стыковки. Монтаж различных по конструкции крыш проходит по одному алгоритму (разница заключается в количестве и форме стропил) в следующей последовательности:

  • Выполняется разметка на верхней обвязке: намечаются оси, проекции и местоположение основных элементовУстанавливается система стропил.
  • . Отдельные стропила удобно собирать на земле. Готовые стропила (в форме треугольника) поднимаются на место сборки, где соединяются между собой в единую конструкцию и прикрепляют к балкам, расположенным в основании. Детали скрепляются саморезами и, дополнительно, пластинами, изготавливаемыми из оцинкованного металла.

Видео описание

О стропильной системе эркера в следующем видео:

  • Набивается обрешетка. Если для кровли выбран гибкий материал, обрешетку делают сплошной. Если материал жесткий (профлист или металлочерепица), монтируют разреженную (ячеистую) обрешетку.
  • Формируется кровельный пирог. Он состоит из последовательно закрепленных слоев пленочной пароизоляции, утеплителя и гидроизоляции.
  • Крепится контробрешетка. Она удерживает кровельный пирог и представляет собой систему деревянных планок, которые набиваются поперек стропил.
  • Монтируются нижние планки ендовы. Они размещаются в стыках отрицательных углов и соединяют эркерную и основную крышу. Ендова дополнительно защищается от провисания установкой сплошной обрешетки (независимо от выбранного финишного покрытия).
  • Укладывается финишное покрытие. После полной укладки кровли монтируются верхние планки ендовы. Они выполняют декоративную роль, прикрывая стыки скатов.

Угловой эркерИсточник pxhere.com

Заключение

Крыша неправильной формы (с эркерным дополнением) является серьезным и недешевым архитектурным сооружением. Перед тем, как начинать строительные работы, необходимо принять окончательное решение по ее форме и размерам, а для этого полезно сделать трехмерную модель (возможно, несколько вариантов с разными исходными данными, для сравнения). Правильным решением станет покупка хорошей диффузионной гидроизоляционной мембраны (поскольку заменить ее, не разобрав кровлю, невозможно). Также крайне полезно обговорить с бригадой детали укладки финишного покрытия (возможно, с изучением инструкции от производителя), поскольку жить в этом доме будете вы, а не они.
