Подсветка кухонного гарнитура: обеспечиваем комфортную работу

Как рассчитать мощность диодной ленты

Светодиодные ленты на кухню приобретаются отдельно от блоков питания и не идет в наборах

Важно выбрать БП правильной мощности. А для этого в первую очередь нужно знать мощность всей выбранной светодиодной ленты на кухню и добавить к ней минимум 20% запаса

Чтобы произвести расчет нужно узнать мощность в ленте, а точнее в ее метре. Обычно о том, какими характеристиками обладает светодиодный рулон информация указана производителем на упаковке. Если светодиодная лента продавалась без упаковки, можно определить приблизительную мощность по таблице исходя из того, какой диод перед вами и сколько их в одном метре.

Таблица мощности диодов

Замерьте все отрезки светодиодной ленты, которые вы планируете подключить к БП. Умножаем показатель на количество потребляемых Вт получаем мощность, потребляемую светодиодной лентой на кухне.

Схемы подключения

Принцип работы светодиодных лент на кухне идентичен и не зависит от напряжения. Однако, многоцветные подсветки на кухнях имеют в наличии свои четыре дорожки, которые обозначены B, G, R и V+.

Схема подключения многоцветной ленты длиной 5 метров

Одноцветная лента может подключаться напрямую к блоку питания. Но если цвет не один, то потребуются дополнительные устройства, которые называют контроллерами.

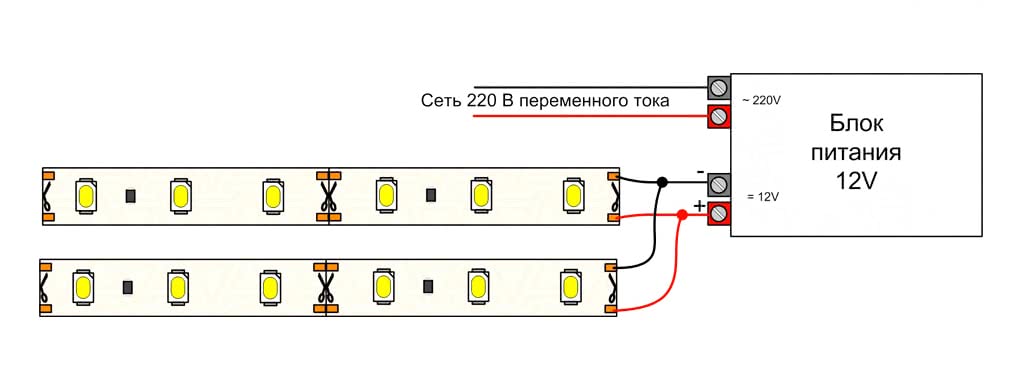

Схема подключения одноцветной ленты

Устройство посылает сигнал на дорожки и выводится должный цвет.
Рассмотрим несколько схем подключения к лентам. Выберете подходящую вам. Начнем с того, как выполняется простое соединение, для какого используется лента на 12 В и БП с мощностью 600 Вт.

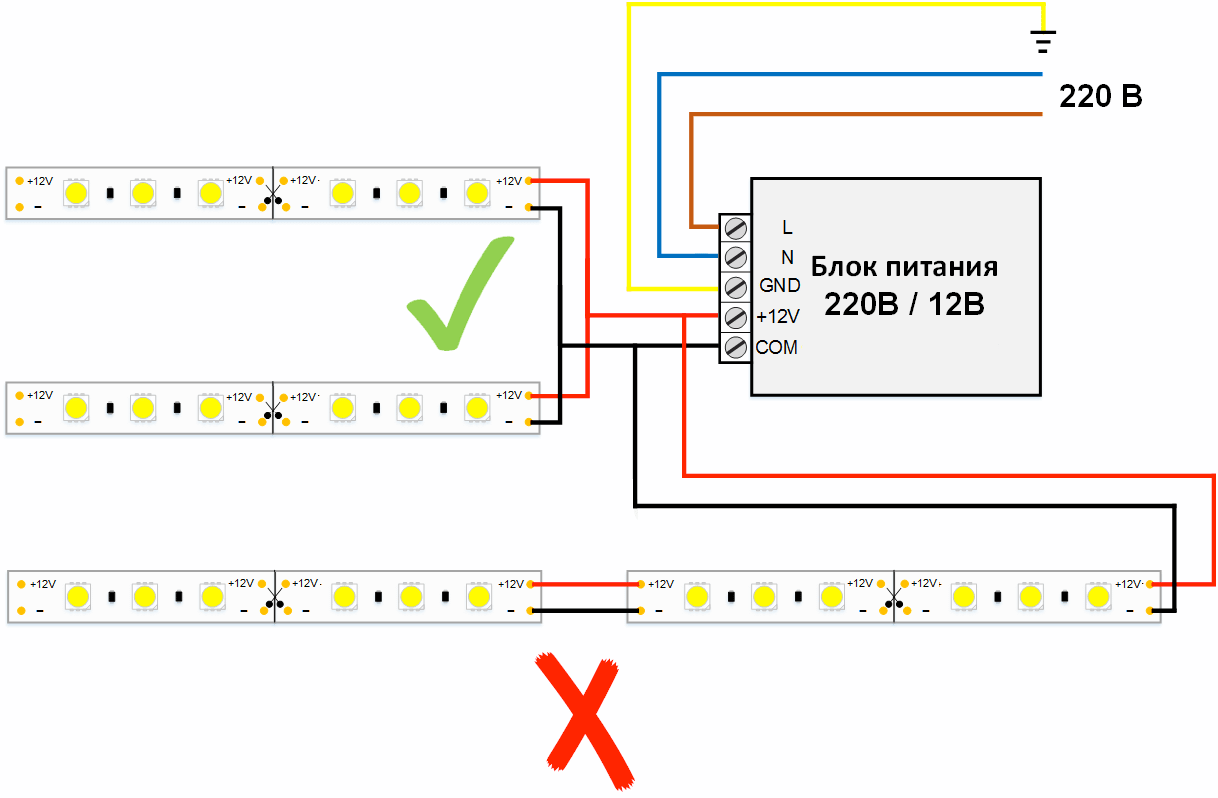

Схема простого подключения

По данной схеме подсоединение может сделать даже, тот, у кого нет практики в сфере электричества. Это вариант, относится к светодиодным проводкам в которых используется открытая проводка. Чтобы выключать такую подсветку на кухне подойдет обычный выключатель на шнуре.

Выбранному простому способу можно предпочесть следующий. Более сложная схема, включающая в свое описание разноцветную ленту и контролер для кухонного шкафчика.

Схема подключения к контроллеру 5-ти метровой ленты

На этой схеме светодиодным лентам с контроллером используется и БП. Блок будет подавать энергию на контроллер, а то в свою очередь направляет ее к светодиодной ленте. При длинной светодиодной подсветке воспользуйтесь другими схемами.

Инструменты и материалы необходимые для монтажа LED подсветки на кухне

Самостоятельно сделать подсветку на кухню можно с помощью специальных комплектующих и инструментов:

  • сама лента, электрический кабель, блок питания, выключатель;
  • канифоль, припой, изолента (можно заменить строительным феном и термоусадочной трубкой), рулетка, паяльник;
  • специальный профиль для подсветки из алюминия или уголки, которые сделаны из ПВХ;
  • при необходимости иметь дрель, шурупы с потайными шляпками;
  • двухсторонний скотч, ножницы, установочные скобы.

Выбранные инструменты из списка могут отличаться. Имея их можно начать работу по установке подсветки на кухне.

Выбор сечения кабеля

Часто блок питания приходится размещать далеко от шкафчиков и возникают перепады напряжения. Чтобы такого не происходило, и подсветка в кухне работала без перебоев, нужно произвести расчет сечения кабеля. Показатели должны отвечать требованиям ленты, которая выбрана.

Стандартные сечения проводов и кабелей

Иногда светодиодную ленту подключают на прямую к сети, в которой показатель напряжения 220 В. Такие установки нуждаются в дополнительной защите, при выборе которой основным показателем будет являться сила тока. Рассмотрите какое соотношение у тока и кабеля в таблице ниже:

Кабель (мм2) Ток (А)
0,5 6
0,75 10
1 14
1,5 15
2 19
2,5 21

Отталкиваясь от этих показателей можно вычислить какой автомат требуется для вашей подсветки на кухню, если ленты питаются от заряда выше 220 В. Если подсветка на кухню была сделана из низковольтной, то перепад не страшен.

Когда соберетесь подбирать кабель ориентируйтесь на показатель падения напряжения на расстоянии от БП до контактов лент. Желательно чтобы вы сделали уменьшение длины 12-вольтовых линий, именно она влияет на разницу показателей на выходе и в конце подобранного кабеля и может поставлять энергии больше.

Несколько советов по монтажу

Точки подключения к сети

Хорошо, если кухонный гарнитур еще не установлен и есть возможность подвести провода и предусмотреть для подсветки отдельный выключатель.

Но если мебель уже установлена, то не беда – есть несколько проверенных и простых точек подключения к сети:

  • Розетка в фартуке – просто и недалеко, тем более что есть блоки питания с вилкой, которые облегчают монтаж в разы. Но от подсветки будет свисать шнур, а такая нужная на кухне розетка будет занята.
  • Розетка для вытяжки – расположена наверху, а потому все провода, ведущие к подсветке, получатся на кухонных шкафах или внутри их и скрыты от глаз. Будет достаточно тонкого недорогого шнура ШВВП. Подключиться можно напрямую к проводам в подрозетнике или поменять розетку для вытяжки на двухместную.

Где расположить блок питания?

Для подсветки кухни оптимально использовать компактные тонкие блоки питания. Они легко размещаются на подвесных шкафах или внутри их прямо на стенках, а также за любыми выступами, нишами и даже в вытяжках. Для подключения к ленте в дне шкафа достаточно сделать небольшое отверстие и завести туда провод от ленты.

В простых прямых кухнях блок питания и дополнительные устройства типа приемника пульта ДУ или датчика (если таковые будут) лучше разместить в крайнем подвесном шкафу, на нижнюю поверхность которого будет легко вывести выключатель или сенсор.

Блок питания в кухонном шкафу — вид спереди

В угловых кухнях оптимально использовать угловой шкаф: у него большое внутреннее пространство. Кроме того, можно не соединять отрезки ленты специальным коннектором 90°, а подключить каждый из них прямо к блоку питания.

Блок питания в угловой кухне — вид сверху

Конечно, нужно учитывать особенности каждого кухонного гарнитура. Кроме того, выключатель или сенсор должны располагаться в удобном легкодоступном месте. Некоторые из них в электрической цепи можно установить до блока питания, а некоторые – только после, что тоже влияет на возможное расположение элементов подсветки.

Разрыв под вытяжку

В зависимости от дизайна вытяжки может потребоваться разрыв в подсветке. Кстати, не забывайте про наличие углового профиля – часто сделать без разрывов получается именно при его использовании.

В любом случае, светодиодную ленту можно спокойно разрезать по специальным перемычкам и подключать отрезки последовательно друг у другу. Для каждого разрыва понадобится два зажимных коннектора типа «провод — лента» и собственно провод, например шнур ШВВП. Шнур прокладываете по гарнитуру, к участкам ленты выводите его через отверстия в дне шкафов.

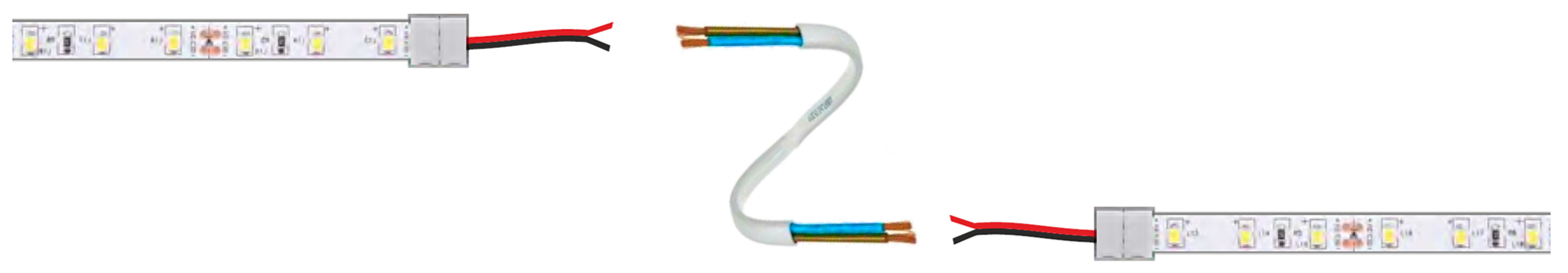

Соединение отрезков ленты

Выбор светильников для кухни

Какими правилами здесь руководствоваться? Во-первых, светильники должны быть в одном стиле и желательно сделаны из одинаковых материалов и одинаковой расцветки.

Производители, безусловно могут и отличаться.

Можно присмотреться к вариантам коллекций, там где уже в комплекте идут люстры, бра и т.д.

1 of 2

Точечные светильники лучше покупать нейтрального белого цвета, чтобы они сливались с потолком и не несли дополнительной декоративной нагрузки.

Далее, необходимо выяснить параметры каждого светильника. Во-первых, площадь которую он освещает.

Чтобы не высчитывать самостоятельно, всегда можно найти сайты производителей, где уже указаны эти параметры.

Лучше всего, когда площадь освещения от люстры (основная светоточка), превышает площадь всего помещения.

После этого, узнайте цветовую температуру источников света. Она обозначается в кельвинах.

Особенно важен этот параметр при покупке Led-ламп, где диоды уже встроены и их невозможно заменить на другие.

Для светильников со сменными лампочками, подбирайте температуру самой лампочки.

Для кухне можно использовать теплый желтоватый оттенок, как и в жилых комнатах.
В кельвинах это будет величина от 2500 до 4000К.

Цветовая температура также указывается в параметрах на упаковке.

Крайне желательно, чтобы все источники света были примерно в одной цветовой температуре или их разница не превышала 500 Кельвин.

Разные световые сценарии на вашей кухне, то есть включение той или иной группы светильников, позволит вам визуально менять настроение и обстановку интерьера.

ГДЕ РАСПОЛОЖИТЬ ПОДСВЕТКУ

Правильная подсветка на кухне должна быть многозонной. Это общее освещение, свет над обеденным столом и конечно же, светодиодная подсветка для рабочей зоны кухни.

Искушённый потребитель, технически подкованный и знакомый с новинками интерьерного дизайна, нередко не ограничивается одним лишь функциональным освещением.

Где должна и может располагаться подсветка для кухни?

Рабочая зона — подсветка под шкафы.

Уровень освещения в рабочей зоне должен быть самым высоким

Вытяжка над плитой имеет встроенную подсветку.

Если свет вытяжки кажется вам недостаточным, стандартные лампы можно заменить на более яркие и экономичные диодные

Добавляет удобства либо просто украшает интерьер дополнительное освещение в следующих местах:

Подсветка стеклянных шкафчиков. Если у вас нет коллекционной посуды, поставьте матовое стекло в дверку, это не менее красиво.

Мягкий свет, исходящий из остеклённых шкафчиков, визуально облегчает кухонный гарнитур

Над верхними шкафами, если помещение имеет достаточную высоту. Свет, направленный в потолок, сделает помещение зрительно выше

Под нижним ярусом шкафов. Источник света не должен быть виден, поэтому лучше всего подойдёт тонкая и малозаметная светодиодная лента для кухни.

Направленная в потолок и пол светодиодами подсветка на кухне над и под шкафами не предназначена для работы, поэтому может быть не белой, а цветной. Верхний свет может быть ярким, а нижний должен быть приглушённым, заметно мягче, чем в рабочей зоне

Светодиодная лента на кухне может быть установлена под столешницей и направлена вдоль фасадов нижних шкафчиков, подсвечивая их содержимое.

Лента закреплена непосредственно под столешницей. Сама столешница должна выступать относительно мебельного фронта на расстояние не меньшее ширины светового элемента

Подсветить можно и саму столешницу изнутри, для этого она должна быть прозрачной. Делают их из клееного в несколько слоёв стекла, прозрачного полимера.

По контуру полупрозрачной столешницы установлена светодиодная лента

Другой вариант — скрытая светодиодная подсветка стеклянной столешницы. Источник света направляется с торца. Чтобы эффект был максимальным, столешница выполняется из прозрачного кварцевого стекла с нанесенными на поверхность матовыми деталями. Именно они и будут светиться

Подсветка барной стойки, если таковая имеется.

Диодная подсветка для кухни в зоне барной стойки направлена, как правило, вниз

Светящаяся скиналь —последний писк моды. Свет не падает на неё снаружи, а исходит изнутри.

Светящаяся скиналь пришла в кухонный интерьер из рекламного освещения. Это плоская диодная панель с нанесенным на молочное стекло изображением

Собственно, светодиодная подсветка на кухне может размещаться почти что где угодно. Ограничить вашу фантазию могут лишь финансовые соображения.

КАКИЕ БЫВАЮТ СВЕТОДИОДНЫЕ СВЕТИЛЬНИКИ ДЛЯ КУХНИ

Своими руками светодиодная подсветка может быть сделана с использованием готовых светильников либо систему освещения реально собрать самостоятельно из отдельных элементов. Перечислим основные типы используемых устройств:

Накладные линейные светильники. Продаются как поштучно, так и комплектами, где несколько модулей с помощью специального переходника последовательно соединяются в один блок.

Светодиодная подсветка для рабочей зоны кухни своими руками из готовых линейных модулей

Накладные светильники точечного типа.

Светодиодная подсветка рабочей зоны, выполненная из угловых светильников

В продаже появились светильники, как линейные, так и точечные, оснащённые сенсорными выключателями. Достаточно прикоснуться к их корпусу в определённом месте, чтобы включить или выключить свет.

Сенсорный выключатель, как правило, обозначен постоянно горящим синим светодиодом

Врезные светильники, линейные и точечные. Будучи весьма тонкими, монтируются в нижнюю полку шкафчика заподлицо с нижней поверхностью.

Врезная диодная подсветка для кухни полностью спрятана в нижнюю полку. Это удобно, но монтаж такого светильника требует определённой квалификации

Светодиодные ленты для подсветки кухнииспользуются не менее широко, чем готовые светильники. Причина такой популярности в широком выборе по яркости и цвету и, что очень удобно — ленту можно отрезать точно по требуемой длине. Обходится она дешевле готовых светильников.

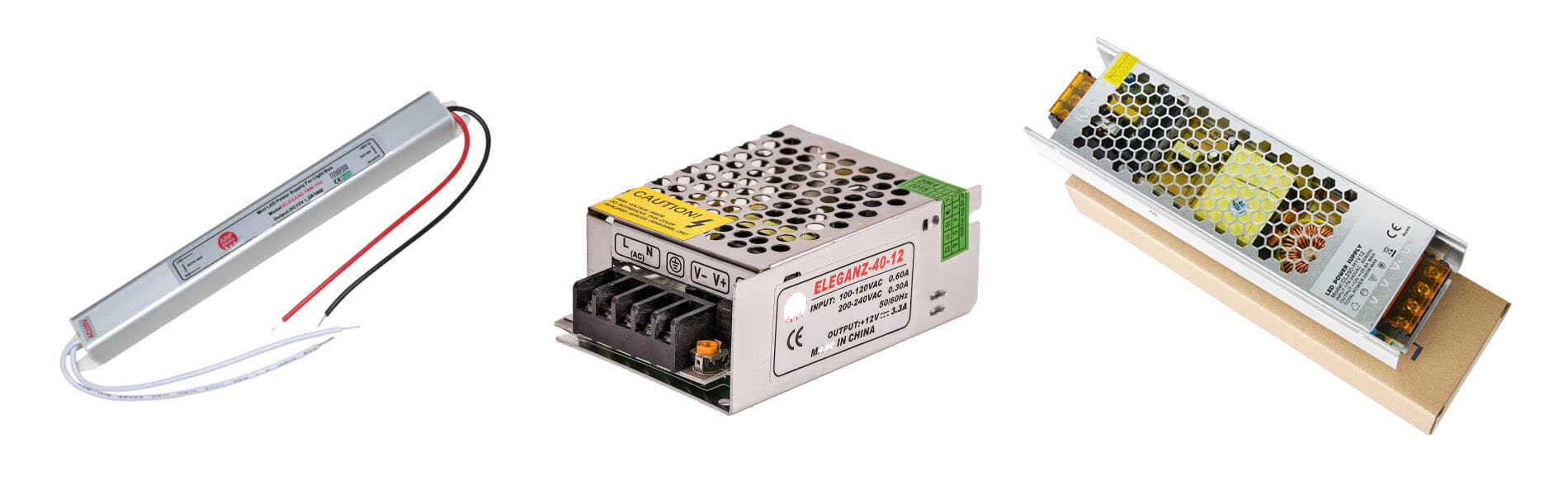

Блок питания

Кроме характеристик самой светодиодной ленты необходимо обращать самое пристальное внимание и блоку питания. Вариант выбранного устройства не только должен подавать достаточную мощность, но и не содержать ее в переизбытке

Итак, при выборе светодиодной подсветки с параметрами 5,0х5,0 мм и мощностью 12 кВт потребуется проведение следующих подсчетов:

  1. Если длина светодиодной ленты составляет 5 м, то ее имеющуюся мощность необходимо умножить на 5: 12 кВт*5 м=60.
  2. Теперь необходимо еще и учитывать коэффициент запаса, равный 1,25. Это значит, что нужно 60*1,25=75.
  3. Исходя из полученных расчетов, необходимо приобрести блок питания с мощностью в 75 кВт.

Но мощность не является единственным параметром, на который необходимо обращать внимание при выборе трансформатора. Немаловажную роль играют и конструкционные особенности выбранного устройства

Здесь есть несколько типов:

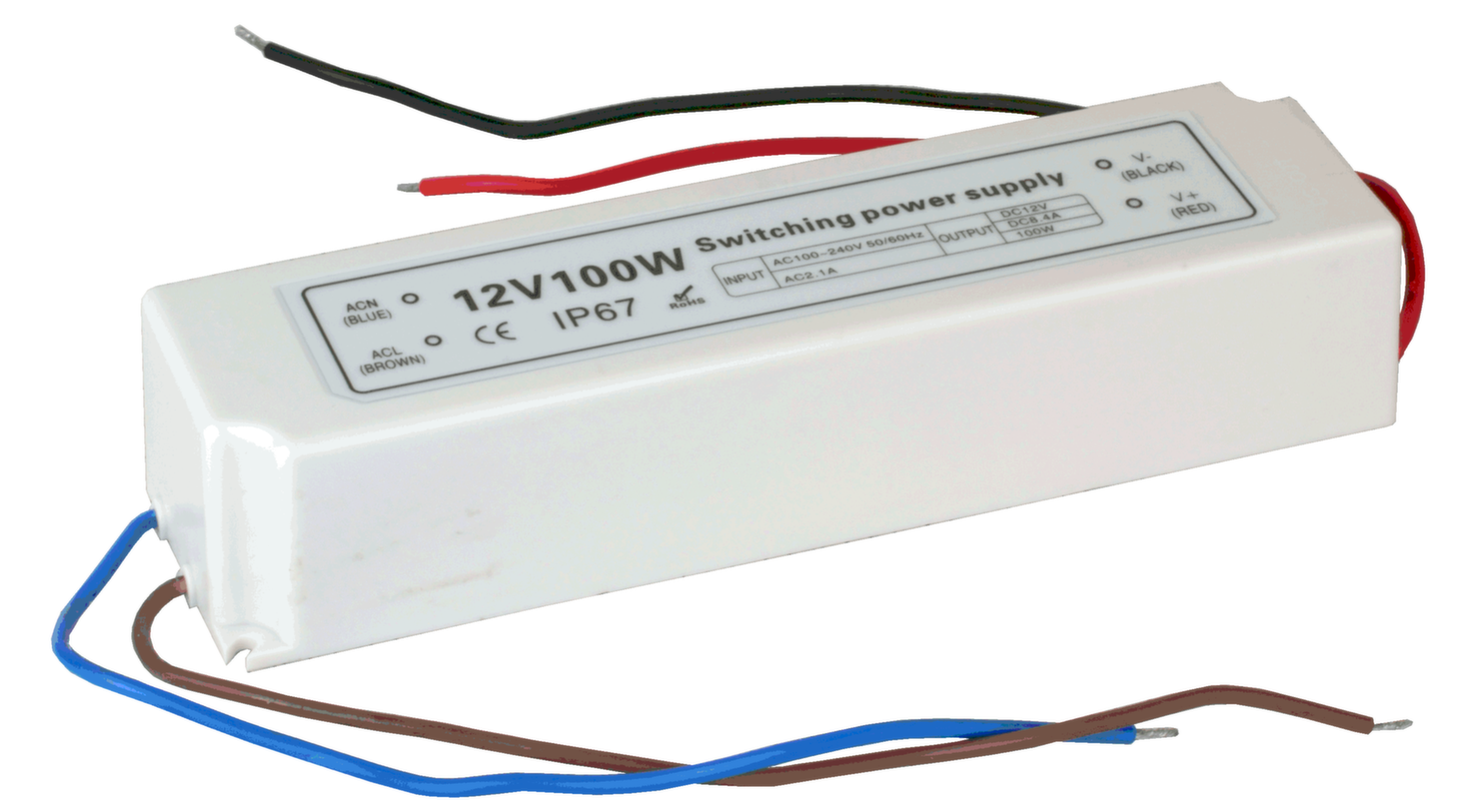

  1. Самый простой и дешевый вариант – это компактный герметичный корпус из пластика.
  2. Более дорогой вариант – это герметичный корпус из алюминия. Он отличается большей устойчивостью к внешнему воздействию и успешно применяется даже для уличного освещения.

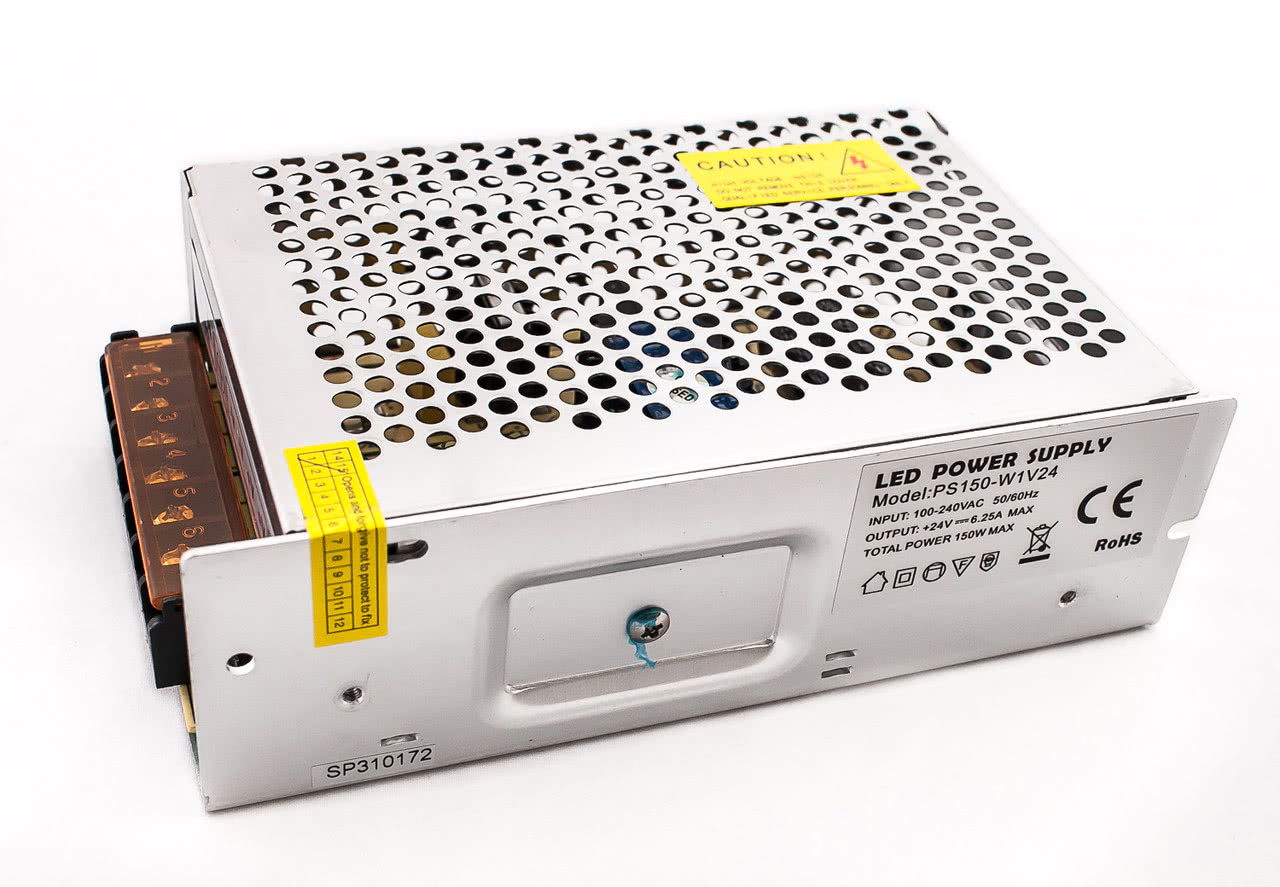

  3. Корпус перфорированного типа отличается достаточно габаритными параметрами и недорогой стоимостью. Недостаток устройства заключается в необходимости обустройства дополнительной защиты от влаги.
  4. Сетевой блок питания не требует монтажа. Недостаток в том, что мощность устройств небольшая, поэтому для каждой ленты потребуется использование отдельного трансформатора.

Светодиодная подсветка для кухни под шкафы: виды светильников

Для того, чтобы освещение было комфортным, следует подбирать светильники одного типа: галогеновые, дневного типа или светодиодные. В исключительном случае можно использовать два вида, но располагать их следует в разных зонах.

Светодиоды лучше расположить в рабочей зоне, галогеновые светильники – в обеденной

Кроме того, необходимо подбирать лампы с одинаковой цветовой температурой. Она бывает трёх типов: тёплый, естественный и холодный. Для кухни оптимально использовать естественный и тёплый спектр.

Длительное пребывание на кухне требует комфортного освещения

Большинство пользователей рекомендуют установку на кухне именно светодиодных приборов. Лампы накаливания – недолговечные и потребляют много электроэнергии. У галогеновой подсветки кухонного гарнитура есть неприятное свойство – пульсация. Такое световое воздействие негативно влияет на глаза. И, хотя такие приборы стоят недорого и долго служат, их не следует устанавливать в жилых помещениях.

Дюралайт – один из самых безопасных типов освещения

Таким образом, лучший выбор – дюралайт. Лидер среди светодиодных светильников – лента. Эта разновидность накладных светодиодных светильников под шкафы для кухни  закрепляется при помощи липкого слоя. Световую полосу можно расположить в любом месте: по краю фартука, под полочками, над шкафчиками, вокруг раковины, по плинтусу потолка или пола.

Светящаяся полоса повторит все повороты

Для влажного и жаркого помещения понадобится купить подсветку для кухни под шкафы с маркировкой IP 44 и больше. Она покрыта слоем, защищающим диоды от неблагоприятного воздействия. Есть возможность спрятать ленту в специальные лотки с прозрачной стенкой, так кристаллы будут долго сохранять первоначальную яркость. Но часть светового потока все же будет потеряна из-за преграды.

Вариант расположения ленты по краю фартука

Где лучше расположить?

Подсветка шкафов на кухне, в зависимости от расположения, выполняет различные функции.

Над рабочей зоной

В этом случае светильники крепят в центре шкафов (встроенные) или ближе к их передней стороне (накладные). Тогда свет будет падать вниз, создавая правильный эффект и способствуя концентрации зрения на подготовке продуктов: нарезке, очистке и т.п.

Совет! Чтобы не нарушать внешний вид, закажите вместе со шкафами специальный «порожек», который скроет корпуса ламп.

На фото подсветка в углу под шкафами

По фартуку

Т.к. главная задача подобного освещения все-таки декоративная, то и фартук должен быть подходящим. Подходят:

  • скинали с рисунками;
  • однотонная плитка;
  • фактурные поверхности.

Безусловно, часть потока будет попадать на столешницу, поэтому подсвечивать фартук можно и в случае небольшого недостатка света на кухне.

Ленты крепят обычно сверху, но можно добавить снизу и по бокам.

Акцентное освещение кухни

Когда определились с выводами основного света, можно начинать проектирование расположения акцентного. То есть, свет чтобы увидеть.

Для чего нужно акцентное освещение? Для того, чтобы освещать рабочую поверхность кухни во время приготовления пищи.

Для этой цели лучше всего использовать два уровня освещения. Первый уровень находится на основном потолке или в сооруженном коробе над верхними шкафчиками.

Это точечные или накладные встраиваемые светильники. Глубина верхних шкафов кухни обычно составляет 35 см, а нижних — 60см.

Поэтому для освещения столешницы необходимо располагать вывода на расстоянии 45см или 47см от стены.

Также не забывайте учитывать диаметр самого светильника. Если он большой, то расстояние от стены тоже увеличивается.

Первый уровень освещения не стоит использовать, если кухня узкая, и вы в качестве основного освещения уже выбрали точечные светильники.

Второй уровень акцентного освещения располагается в нижней части подвесных шкафов. Раньше это были только точечные источники света, но сегодня здесь все чаще применяют светодиодные ленты.

Они очень удобны при монтаже. Не требуют замены лампочек, да к тому же малозаметны.

У многих может возникнуть вопрос, если есть первый уровень акцентного освещения, то для чего делать второй?

Во-первых, он необходим людям с плохим зрением. Во-вторых, во многих кухнях вообще нет никаких окон и соответственно не хватает света.

Ну и в третьих, чем больше света на кухне, тем лучше. Вряд ли вы слышали жалобы, что у кого-то на кухне слишком много света. Зато не раз сталкивались с ситуацией, когда его катастрофически не хватает.

Как правильно рассчитать количество светоточек, и не наделать ошибок в этом деле, доверившись различным онлайн калькуляторам, читайте ниже.

Стоит особо отметить, что светодиодную ленту лучше монтировать в специальном профиле и использовать влагозащищенного исполнения.

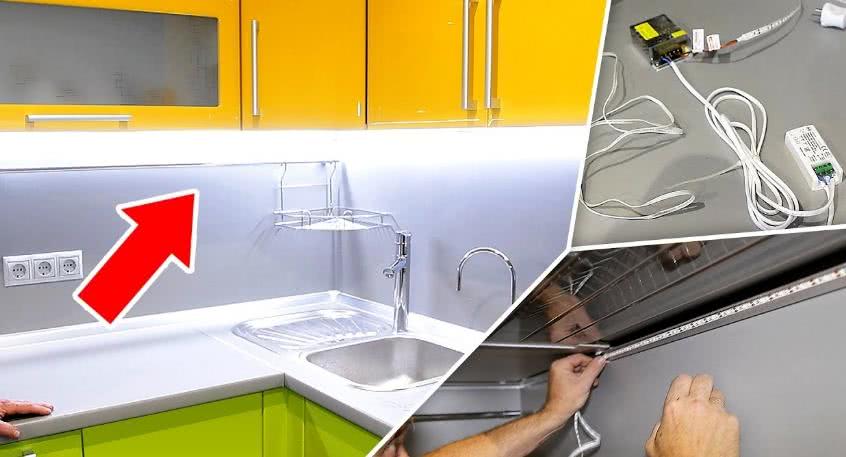

Установка светодиодной ленты своими руками

Провести работу несложно, если разобраться в процессе и подготовить все, что надо для монтажа. Ленту подобрать заранее, количество рассчитать по размеру шкафчиков, но всегда делать небольшой запас на всякий случай.

Материалы и инструмент

Подсветка на кухне под шкафами светодиодами делается за час-два, если заранее приготовить все необходимое. Кроме ленты нужно следующее:

  1. Алюминиевый профиль, на него приклеивается лента. Этот элемент защищает подсветку и служит радиатором, отводящим излишки тепла. На профиле светодиодные ленты работают намного дольше, чем без него. Можно подобрать вариант с рассеивателем, он дороже, зато дает более ровный свет.

  2. Небольшие саморезы для крепления или прочный двухсторонний скотч на вспененной основе. Его можно купить в автомагазине, там качество ленты выше и она выдерживает неблагоприятные воздействия.
  3. Шуруповерт с набором сверл и насадок под саморезы, если будет использоваться такой крепеж.
  4. Рулетка и карандаш для замеров и разметки.
  5. Кабель для подключения светодиодной ленты, сечение подбирать под мощность оборудования. Обычно используют 0,74 мм.
  6. Паяльник с небольшим жалом, а также припой и канифоль.

  7. Изолента, термоусадочная трубка подходящего диаметра.
  8. Ножницы или строительный нож.

Установка ленты


Работы состоят из нескольких этапов, каждый из которых важен.

Важно делать все соединения герметичными, чтобы защитить их от влаги и повреждений. Поэтому работу стоит выполнять с учетом ряда рекомендаций:

  1. Провести замеры, чтобы точно определить длину кусков светодиодной ленты. Резать ее можно только в определенных местах, поэтому длину элементов нужно подбирать с учетом этого момента. Резать по линии, где есть контакты для подключения.
  2. Определить место расположения блока питания и блока регулировки. Чаще их помещают внутрь одного из шкафчиков или же ставят наверху около стенки, чтобы снизу оборудования не было видно. После провести замеры, чтобы отрезать куски провода для подключения, они должны быть с запасом, так как их надо подключать.
  3. Подвести силовой кабель. Лучше не занимать розетку, а вывести отдельный ввод, можно запитаться как от распределительной коробки, так и от одной из розеток, например от той, что подведена к вытяжке.
  4. Припаять контакты к концам ленты. Для этого снять изоляцию на 1,5 см, зачистить концы кабеля и качественно присоединить к контактам. После остывания соединения надеть термоусадочную трубку длиной 2-3 см и прогреть ее, чтобы она ужалась до нужного размера.
  5. Закрепить на нижних торцах шкафчиков алюминиевый профиль. Если он слишком длинный, резать ножовкой по металлу. Можно использовать для монтажа саморезы, а можно двухсторонний скотч. Главное – чтобы профиль надежно держался.
  6. Просверлить отверстия для прокладки проводов, если необходимо. Или протянуть их за задней стенкой шкафчиков, все зависит от места подключения. Кабель аккуратно прижимать к поверхности и фиксировать специальными держателями.
  7. Подключить все элементы системы. Установить выключатель, это может быть как стандартный вариант, так и сенсорный, который включается при поднесении руки или дистанционный, загорающийся при приближении человека. Проверить работу.

Установить подсветку под кухонными шкафчиками несложно, если использовать светодиодную ленту и соблюдать простые рекомендации. Главное – выбрать свет нужной яркости, чтобы рабочая зона освещалась хорошо.

Источники освещения

Перед тем как делать подсветку пола, рабочего стола, плиты и прочего, необходимо определиться с тем, какие источники освещения для кухни уже есть:

Направленный свет под ящиками идеально подходит для приготовления еды.

  1. Естественный свет — это окна, световые фонари на крыше, балконные двери. Такой свет зависит от времени суток, погоды, плотности кухонных занавесок, особенностей остекления окна и балкона, наличия самого балкона либо лоджии.
  2. Общий свет — это потолочные люстры, которые крепятся по центру помещения. Светильник подобного типа обеспечивает отличное фоновое освещение, но для кухонной рабочей зоны этого явно мало.
  3. Точечное освещение еще называют направленным. Оно обеспечивает ярким потоком света определенную зону. Это многочисленные варианты ламп с кронштейнами, специальными типами абажуров, светодиодные светильники.

Какой тип света лучше всего использовать на кухне

Общая рекомендация здесь может быть такой. Для рабочей и столовых зон старайтесь использовать лампы с мягким и тёплым светом. Избегайте холодного белого и бело-голубого цветов. Со временем, такие цвета начинают давить и создавать дискомфорт в восприятии кухни. Почему это так?

Мы живём в мире солнечного света. А он мягкий и золотисто-жёлтый. Сетчатка глаза человека максимально адаптирована именно к этому световому диапазону. Поэтому при одной и той же мощности светового потока человек лучше всего видит в солнечном диапазоне освещения. Учтите этот нюанс при проектировании. И по возможности избегайте использования холодных цветов.

Исключение составляют только источники света для декоративного освещения. Здесь нет никаких ограничений. Но и функциональная нагрузка у таких источников совсем иная. Они призваны разнообразить и украсить пространство кухни, поэтому свет от них может быть тёплым, холодным, ярким или тусклым – любым.

Очень хорошо специфику декоративного освещения передают фото- и видеоподборки разных дизайнов кухни с включёнными декоративными светильниками. Подсветки ниш, потолка, мебели и других элементов кухни очень дополняют и разнообразят общий рисунок помещения.
