Люминесцентное освещение: принцип работы, история появления и преимущества применения

Влияние света

Самым лучшим типом подсветки жилых помещений на сегодняшний день считается естественное освещение. Поэтому для жилого комплекса характерны большие оконные проемы, которые в должной мере обеспечивают подсветку внутренних помещений днем.
Но естественное освещение возможно только в светлое время суток. Кроме этого не всегда планировка помещений позволяет даже днем освещаться солнечным светом на необходимом уровне. Поэтому для любого жилого помещения всегда используется искусственная подсветка, которая является отличной альтернативой естественной освещенности.

Очень важно, чтобы искусственное освещение внутреннего пространства помещений было максимально приближено по своим техническим параметрам с естественной подсветке. В противном случае при длительном нахождении в комнате с неправильно оформленным светом люди начнут испытывать дискомфорт и такие негативные влияния:

• появляется головная боль, вплоть до мигреней;
• увеличивается раздраженность;
• снижается работоспособность;
• могут развиться кожные заболевания;
• начинает снижаться острота зрения. При этом глаза станут быстрее уставать, слезиться и краснеть;
• могут появиться проблемы со сном;
• в редких случаях наблюдается снижение аппетита;
• повышается риск обострения хронических заболеваний, а также болезней дыхательных путей из-за общего снижения иммунитета.

Как видим, неправильно подобранное освещение для комнаты, где не были соблюдены нормы, приведенные в СНиП (специальная документация – строительные нормы и правила), крайне негативным образом скажется на самочувствии. Стоит отметить, что наиболее яркими и рано проявившимися последствиями нарушениями в функционировании организма будут заметны на детях. В случае с детьми патологические нарушения могут приобрести даже необратимый характер.
Поэтому можно сделать вывод, что свет в нашей жизни, особенно искусственный, играет очень большую роль и прямо сказывается на нашем здоровье. Причем, как на физическом, так и психическом.

Освещение для каждого помещения

Не менее важен при выборе светильника и тип помещения.

Спальня

Следует обратить внимание на подвесные и потолочные приборы, а также дополнительные источники освещения в виде настенного бра или настольной лампы, которую можно разместить на прикроватной тумбочке

Кухня

В зоне кухни важно не только окружающее освещение, но и подсветка рабочих поверхностей и столовой группы. Для этих целей подойдут плафоны, бра, встроенные светильники

Для этих целей подойдут плафоны, бра, встроенные светильники.

Гостиная

В гостиной или зале нельзя обойтись без классической потолочной люстры, рассчитанной минимум на пять ламп.

А в качестве дополнительного освещения можно использовать акцентный свет, например, подсветить картину или какую-либо выделенную зону в комнате.

Ванная комната

Освещение ванной комнаты может быть достаточно сложным и для него могут применяться различные типы светильников в зависимости от площади помещения и его дизайна.

Однако есть одно важное правило: зеркало должно быть максимально подсвечено с обеих сторон

Дизайн-проект от Chango & Co

Итак, как выбрать светильник? Подходить к выбору освещения в доме нужно грамотно, но при этом и креативно.

Иногда самые неожиданные варианты светильников идеально вписываются в интерьер и становятся его ярчайшим элементом.

Поэтому при выборе осветительного прибора нужно ориентироваться не только на правила, но и на общую стилистику помещения и собственные предпочтения.

В каких областях применяются

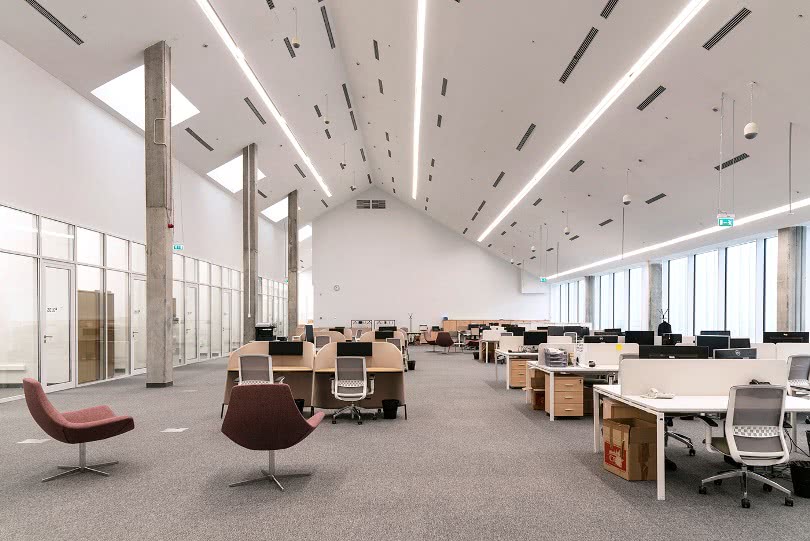

С помощью люминесцентных ламп можно эффективно освещать большие площади, при этом значительно улучшая условия в помещении, снижая расходы на электроэнергию, а также увеличивая срок службы системы освещения.

Устройства со встроенным электронным балластом и винтовыми резьбовыми цоколями E27 или E14 применяются в быту в качестве эффективной замены ламп накаливания. Они способны обеспечить необходимый световой поток, гарантировать стабильность и отсутствие мерцания. При этом полностью отсутствует гул. Применяются в квартирах, домах, торговых центрах, школах, больницах, банках и др.

Рисунок 5. ЛЛ в интерьере

Коэффициент пульсации и нормы освещенности: основные документы

Главный документ, в котором прописаны все требования в отношении коэффициентов пульсаций и норм освещенности — Свод правил СП (выпущен под номером 52.13330.2011).

Он был выпущен в 2011 году и представляет собой СНИП 23-05-95, где прописаны ключевые требования законов страны в отношении международных нормативов, энергетической эффективности и техники безопасности.

В Своде правиле есть наиболее важные требования к коэффициенту пульсации и освещенности в различных типах помещений — жилых, промышленного типа и общественных.

Контроль освещенности и уровень пульсаций искусственного освещения необходим не только для формального прохождения аттестации рабочего места или же плановой проверки со стороны санэпидстанции.

Это важно для здоровья человека, ведь отклонение от действующих показателей может привести к нарушениям самочувствия всех сотрудников, которые находятся в помещении. Как следствие, снизится работоспособность, уменьшится рентабельность компании и упадет прибыль. Как следствие, снизится работоспособность, уменьшится рентабельность компании и упадет прибыль

Как следствие, снизится работоспособность, уменьшится рентабельность компании и упадет прибыль.

Не меньшее действие оказывает и свет в жилых помещениях. Та же пульсация не видна глазу, но может постепенно воздействовать на здоровье людей.

Вот почему так важен ответственный подход к выбору компьютерной техники и осветительных устройств.

Соблюдение норм — шанс избежать негативных последствий, защитить своих сотрудников и себя лично. Также использование трековых светильников позволит регулировать уровень освещенности в отдельных зонах помещений.

Разновидности ламп дневного света

Разновидности строения ламп дневного света Классификация люминесцентных ламп может проводиться по мощности, температуре, форме, способу установки, длине. К самым распространенным относятся лампы высокого и низкого давления. Приборы высокого давления используются на улицах и в светильниках большой мощности. Лампочки низкого давления подходят для люстр в жилых и производственных помещениях.

По типу установки источники света классифицируются на следующие группы:

• подвесные;
• переносные;
• потолочные;
• настенные.

По строению лампы бывают:

• компактные;
• кольцевые;
• U образные;
• прямые.

Сравнение с другими источниками света

Изделия ЛЛ-типа существенно отличаются как от устаревающих ламп накаливания, так и от прогрессивных светодиодных.

По сравнению с первыми они потребляют в 5 раз меньше электроэнергии, обеспечивая при этом такой же уровень насыщенности светопотока. Зато LED-приборам они несколько уступают по мощности в сочетании с энергопотреблением.

Таблица наглядно в цифрах показывает, насколько выгоднее использовать вместо традиционных лампочек Эдисона более современные источники качественного освещения

Правда, лампа накаливания весь период работы горит с одинаковой интенсивностью, тогда как люминесценты теряют часть насыщенности из-за выгорания внутреннего слоя, отражающего ультрафиолет.

LED-изделия в процессе эксплуатации приобретают некоторую тусклость благодаря деградации рабочих диодов. А в отдельных моделях есть возможность регулировки яркости освещения при помощи диммера.

В лампах накаливания или люминесцентах такая функция не предусмотрена. Но этот удобный режим в LED-приборах не бесплатен и за него придется отдать дополнительную сумму.

По уровню конструкционной хрупкости лампы накаливания и люминесценты схожи, так как имеют стеклянную колбу. Лед-модули в этом плане более устойчивы к ударам и механическим повреждениям. Да и отсутствие внутри каких-либо вредных и токсичных элементов делает их значительно привлекательнее для эксплуатации в домашних условиях.

Самые высокие расходы за весь эксплуатационный период влечет за собой использование ламп накаливания. Люминесценты расходуют энергию в разумных пределах, а светодиоды дают возможность снизить затраты до самых минимальных показателей

Что касается финансовой стороны, то изначально меньше других стоит лампочка накаливания. Однако, учитывая ее рабочий ресурс всего в 1 000 часов, это вряд ли можно считать ярко выраженным достоинством.

Базовая цена люминесцентов выше, однако, и служат они значительно дольше. Как говорят солидные производители, их хватает на 10 000-15 000 часов в том случае, если количество ежедневных активаций не превышает 5-6 раз.

Светодиодные модули могут похвастаться еще лучшими показателями, но и заплатить за это удовольствие придется намного больше, а это не во всех случаях целесообразно. Хотя тенденция замены одних источников света другими, прослеживается повсеместно. О необходимости замены люминесцентных лампочек светодиодными и порядке выполнения этой работы мы писали здесь.

Основные характеристики люминесцентных светильников

Большое разнообразие форм и размеров источников света, относящихся к упомянутому типу, открыло широкие возможности для производителей осветительных приборов. Принцип работы люминесцентных светильников и их комплектацию можно назвать унифицированными величинами. Все модели состоят из элементов:

• стального или алюминиевого каркаса;
• защитной решетки;
• отражателя;
• рассеивателя;
• системы запуска.

Светильники разделяются по классу распределения света, степени защиты, способу установки и классу цветопередачи. Показатель распределения высчитывается в процентах, где за единицу (100%) берется прямой столб света. По данному признаку светильники делятся на:

• отражающие – не более 20%;
• частично отражающие – до 40%;
• направленные – более 80%
• частично направленные – 60-80%;
• рассеивающие – не более 60%.

Степень защиты в соответствии международной классификацией Ingress Protection (IP) определяет сферу использования осветительных приборов. По предназначению и защищенности от влажности и загрязнений люминесцентные светильники подразделяются на типы:

• промышленные;
• офисные;
• бытовые.

Светильник, вне зависимости от сферы его применения, может иметь несколько способов установки. Если речь идет о потолочных осветительных приборах, то можно рассматривать подвесные, накладные и встраиваемые приборы. Светильники могут комплектоваться линейными и компактными лампами (ЛЛ и КЛЛ). Существуют одно-, двух и трехламповые приборы.

Яркость и интенсивность освещения прямо зависит от количества ламп, их мощности и качества люминофора. Цветность ламп данного типа регламентирована государственным стандартом ГОСТ 6825-91 и имеет следующую кодировку:

• лампы дневного света 6-6,5 КК (кило кельвинов) – Д;
• белого холодного свечения 5 КК – ХБ;
• белого теплого свечения 3 КК – ТБ;
• белые естественного света 4 КК – Б.

Максимально качественной цветопередачей обладают лампы с люминофором класса «Люкс» и «Супер Люкс», имеющие маркировку Ц и ЦЦ. Показатель цветопередачи влияет на комфорт. Он рассчитывается и приравнивается к аналогичной величине естественного света, взятой за коэффициент 100, обозначаемый как Ra.

Причины неисправности

Электроды ЛДС представлены вольфрамовой спиралью, покрытой активными щелочными металлами, которые обеспечивают заряд. С периодом эксплуатации активная масса осыпается с электродов, они приходят в негодность.

В момент включения лампы (пуск разряда и последующий разогрев электродов) происходит дополнительная нагрузка на активную массу, что еще сильнее разрушает ее. На участках с наибольшей потерей активной массы поступает меньше напряжения, что приводит к неравномерной отдаче, и человек наблюдает мерцание лампы в период ее работы. Также осыпание активной массы приводит к полной неисправности лампы, а на концах трубки появляется темный оттенок.

Отсюда следует, что срок службы ЛЛ зависит еще от качества активной массы и частоты включения лампы. Но даже при этих ограничениях срок службы ЛДС как минимум намного выше (2000 запусков против 1000 у обычных лампочек накаливания).

Типы светильников

Перед тем, как выбрать светильник полезно узнать, какие типы осветительных приборов существуют.

По конструктивному исполнению светильники подразделяются на напольные и настольные.

Напольные светильники

К напольным светильникам относится торшер, являющийся универсальным осветительным прибором для различных типов помещений.

Его применяют не только для локальной подсветки какой-либо зоны в комнате, но и в качестве декоративного элемента.

Напольные осветительные приборы могут иметь разнообразный дизайн, но чаще всего они выполнены в виде плафона на высокой ножке.

При этом в современных моделях высота и положение ножки может регулироваться, а абажур – сниматься, что очень удобно.

Более того такой прибор не нуждается в сложном монтаже, но он пригоден только для подсвечивания отдельных зон.

Настольные светильники

Настольные светильники представляют собой мобильные и компактные переносные конструкции на ножке с возможностью регулировки наклона, отличающиеся удобством в эксплуатации и небольшой стоимостью.

Их подразделяют на рабочие и декоративные, при этом в зависимости от назначения к таким приборам выдвигается ряд соответствующих требований.

Подвесные светильники

К подвесным приборам причисляют плафоны. Они предназначены для подсвечивания отдельных рабочих зон и зонирования пространства.

Также они могут крепиться на разной высоте.

Настенные светильники

К настенным светильникам можно отнести бра, которые монтируются на стене.

Чаще всего они применяются для акцентного освещения или подсвечивания отдельных зон в большом пространстве.

Встраиваемые светильники

К нему чаще всего относят точечные светильники (споты).

Они представляют собой небольшие осветительные приборы с направленным светом, распространяющимся под определенным углом, и могут использоваться в любых помещениях в качестве дополнительного источника света.

Выбор мощности

Какой мощности выбрать светильник и какой световой поток от него должен
исходить? Световой поток измеряется в люменах (Lm) и показывает,
насколько ярко светит лампочка.

Для комфортного освещения при рисовании вам понадобится примерно 200 Люмен
на 1м2. То есть, если вы работаете в комнате площадью 20м2, потребуется
освещение в 4000 Люмен.

Делите это количество на число плафонов на потолке и получаете требуемые
люмены, которые должны быть в одной лампочке. Однако при этом учитывайте форму
светильников.

Если они закрытого типа, не помешает взять лампы с запасом в 10-20%. Как правильно высчитать люмены для светильников, читайте в отдельной статье.

Определение уровня освещения

Известно, что проблемы со зрением, упадок сил и постоянные мигрени могут возникнуть из-за плохого освещения в комнате.

Недостаток света негативно сказывается и на психологическом состоянии человека, поэтому расчет уровня освещения является наиболее важным этапом в процессе выбора светильника.

В интернете существует масса программ, позволяющих вычислить приемлемый для конкретной комнаты показатель, например Dialux. Однако вычислить уровень освещения можно и по специальной формуле вручную.

Данная формула основана на соотношении общего светового потока приборов с учетом поправочного коэффициента.

Выглядит расчет следующим образом: Е (лк) = F (лм) / S (кв. м) × η, где:

• рассчитываемый показатель Е представляет собой уровень освещения помещения, исчисляемый в Люксах;
• F – это яркость, измеряемая в Люменах (найти ее значение можно на упаковке);
• S – площадь комнаты, для которой делается расчет;
• η – поправочный коэффициент, отражающий долю света, доходящего от прибора освещения до рабочей поверхности.

Корректирующий коэффициент необходим для того, чтобы расчет получился более точным.

Иначе в формуле не будет учитываться то, что не весь свет от осветительного прибора достигает цели, а частично рассеивается, попадая на стены, потолок или предметы обстановки.

Среднее значение данного показателя равняется 0,5.

Полученный в процессе расчета показатель необходимо сравнить с нормами освещения помещений, которые прописаны в специальных стандартах.

В частности ориентировочные цифры указаны в СанПиН 2.21/2.1.1/1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий», а также в СП 52.13330.2011 «Естественное и искусственное освещение».

Согласно им уровень освещения должен соответствовать следующим нормам в зависимости от типа помещения:

• спальня и гостиная комната – до 150 лк;
• детская – 200 лк;
• кабинет или комната, предназначенная для чтения – 300 лк;
• ванная, туалет – 50 лк.

Что касается офисных помещений с установленной в них компьютерной техникой, то согласно нормам, уровень освещения в них должен быть около 400 лк.

Однако допустимо использовать и светильники с более высокой яркостью, ведь большая часть производителей указывают на упаковке не точные, а завышенные данные, касающиеся значения светового потока.

Виды люминесцентных ламп

Все люминесцентные лампы принято делить на две большие группы: приборы высокого и низкого давления.

Приборы высокого давления нередко используются в уличных фонарях. Они способны выдавать сильный световой поток, однако параметры цветопередачи находятся на низком уровне. В продаже можно найти лампы с разным уровнем светоотдачи и оттенками свечения. Применяются для мощного освещения, в качестве декоративной подсветки строений.

Рисунок 2. Виды ЛЛ

ЛЛ низкого давления более распространены. Их широко используют в быту и на производстве. Чаще всего модели имеют вид небольших цилиндров. В подобных электроприборах есть пускорегулирующая аппаратура, которая снижает коэффициент пульсации и делает свечение более равномерным. Компонент представляет собой небольшую схему, размещенную в цоколе лампочки.

Как утилизируют люминесцентные лампы

Внутри колб люминесцентных ламп находится ртуть. Это вещество по ядовитости относится к первому классу опасности.

Содержание ртути в лампе находится в пределах 1÷70 мг (доходит до 1 г). Но даже такой дозы достаточно, чтобы при повреждении колбы нанести вред здоровью человека и другим живым организмам. При регулярном воздействии ядовитых паров ртути происходит ее накапливание в теле, что вызывает развитие различных заболеваний.

Законодательная база

По этой причине в законодательной области разработаны правила обращения и утилизации электронного и электротехнического оборудования, содержащего ртуть:

• на территории Европейского Союза с 2006 года действует Директива RoHS;
• в России – правительственное постановление от 3.09.2010 №681, классификация операций сектора государственного управления (КОСГУ 2020 года подстатьи 225, 226, 244), общероссийский классификатор продукции (ОКПД), ГОСТы (например, 6825-91 – «Лампы трубчатые для общего освещения») и другие нормативные акты.

По закону утилизацию и вывоз ртутьсодержащего оборудования могут выполнять только фирмы, у которых есть на это лицензия. Частные предприниматели и предприятия обязаны делать паспорта на ядовитые отходы и сдавать их на переработку.

Предварительно они должны заключить договор (на 1 год) с утилизирующей фирмой и дать заявку на переработку. При этом стоимость утилизации зависит от вида ламп, а периодичность вывоза отходов устанавливается по договоренности с каждой обслуживаемой организацией отдельно.

Храниться рабочие и отработавшие ртутьсодержащие светильники должны в специально оборудованных складских помещениях с хорошей вентиляцией. Предприятия и предприниматели должны вести журнал хранения, эксплуатации, переработки и замены люминесцентных ламп.

Методы утилизации

На территории РФ широкое распространение получил термовакуумный метод утилизации. Порядок переработки при этом следующий:

• собранные лампочки дробятся прессом;
• раздробленный материал помещают в камеру с большой температурой;
• образующийся при нагреве газ собирается в вакуумной ловушке.

При аналогичном методе на испаряющийся газ воздействуют жидким азотом. Это вызывает затвердение ртути и упрощает ее сбор.

На практике применяется также способ утилизации с помощью химических реагентов. Ими обрабатывают раздробленные светильники. В результате реакции с ртутью образуются устойчивые соединения. Они гораздо безопаснее.

Полученную ртуть используют повторно. Выделенный люминофор отправляют для захоронения на полигонах.

Процесс утилизации люминесцентных ламп

В некоторых городах есть целые полигоны, где утилизируют токсические вещества. В Москве, например, ртутьсодержащие лампочки, используемые в быту, можно бесплатно сдавать в районные отделения ЖЭКов. По всей стране вышедшие из строя лампы принимают в магазинах IKEA, и других специализированных точках продаж.

Согласно статистике только около 10 % лампочек перерабатывают по правилам, а 90 % утилизируют без их соблюдения. Утилизация вредных отходов является актуальной проблемой сегодняшнего дня из-за ухудшения экологии. В этом деле важна привычка и ответственное отношение к себе и окружающей природе.

По своим техническим характеристикам люминесцентные лампы превосходят лампочки накаливания. Их энергосберегающие показатели и разнообразие вызвали широкое использование таких светильников в общественных и в бытовых условиях.

Сравнительно простое устройство и понятный принцип работы делают возможным при минимальных навыках и знаниях обслуживать эти устройства. Понимание маркировки позволяет самостоятельно заменять вышедший из строя элемент схемы аналогичным по характеристикам. Но постоянно следует помнить и соблюдать технику безопасности.

Природный свет, цвет и светильники

Цветовую палитру интерьера рекомендуют подбирать в зависимости от того, на какую сторону выходят окна той или иной комнаты.

Север: здесь всегда несколько приглушённый холодный свет, который можно удачно скорректировать за счёт соответствующих оттенков желтого, красного, оранжевого, коричневого, и, как ни странно, белого. Голубой и зелёный цвет в такой комнате заставят человека зябнуть.

Юг: здорово, тепло и солнечно! Вы можете смело экспериментировать с цветами, а в случае слишком яркого естественного освещения (юго-восточное окно) скорректировать его шторами соответствующей плотности.

Восток: светлое начало дня сменяется мрачным вечером. В таком интерьере уместна комбинация тёплых и холодных оттенков, помогающая выровнять неравномерное освещение. Радостное настроение создадут контрастные сочетания бирюзового и терракотового, сиреневого и золотого.

Запад: Вторая половина дня в такой комнате насыщена светом. Используйте спокойные, нейтральные тона, контрастные цвета. Северо-запад потребует теплых пастельных оттенков золотисто-желтого, юго-запад — серебристо-серого, зеленовато-голубого.

Искусственное освещение должно следовать за естественным и органично его дополнять. Очень удобны системы управления с датчиками освещённости и присутствия, позволяющие включать светильник лишь тогда, когда в нем возникает реальная необходимость.

Не следует забывать и о температуре света, цветопередаче ламп, чтобы в вечернее время ваш интерьер соответствовал своему предназначению и не терял тщательно созданной привлекательности.

Как работает лампа

Принцип работы любой люминесцентной лампы включает в себя подачу напряжения на расположенные внутри колбы электроды. Между электродами возникает тлеющий разряд, который поддерживается находящимся внутри колбы инертным газом или парами ртути.

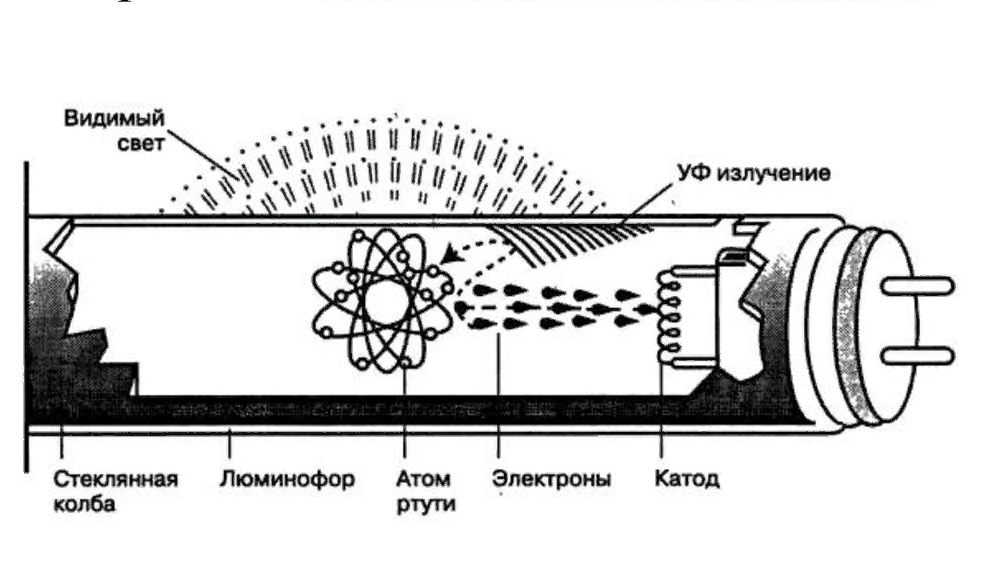

Рисунок 7. Принцип работы

Тлеющий разряд порождает излучение в ультрафиолетовом диапазоне, которое через нанесенный на колбу люминофор превращается в видимый свет нужного оттенка.

Чтобы получить ультрафиолетовое излучение, используются газоразрядные лампы. Обычное стекло ультрафиолет не пропускает, поэтому для изготовления колбы используется специальное кварцевое стекло. Люминофорное покрытие в данном случае отсутствует. Приборы широко используются в соляриях и при обеззараживании помещений.

Сравнение с другими источниками света

Изделия ЛЛ-типа существенно отличаются как от устаревающих ламп накаливания, так и от прогрессивных светодиодных.

По сравнению с первыми они потребляют в 5 раз меньше электроэнергии, обеспечивая при этом такой же уровень насыщенности светопотока. Зато LED-приборам они несколько уступают по мощности в сочетании с энергопотреблением.

Таблица наглядно в цифрах показывает, насколько выгоднее использовать вместо традиционных лампочек Эдисона более современные источники качественного освещения

Правда, лампа накаливания весь период работы горит с одинаковой интенсивностью, тогда как люминесценты теряют часть насыщенности из-за выгорания внутреннего слоя, отражающего ультрафиолет.

LED-изделия в процессе эксплуатации приобретают некоторую тусклость благодаря деградации рабочих диодов. А в отдельных моделях есть возможность регулировки яркости освещения при помощи диммера.

В лампах накаливания или люминесцентах такая функция не предусмотрена. Но этот удобный режим в LED-приборах не бесплатен и за него придется отдать дополнительную сумму.

По уровню конструкционной хрупкости лампы накаливания и люминесценты схожи, так как имеют стеклянную колбу. Лед-модули в этом плане более устойчивы к ударам и механическим повреждениям. Да и отсутствие внутри каких-либо вредных и токсичных элементов делает их значительно привлекательнее для эксплуатации в домашних условиях.

Самые высокие расходы за весь эксплуатационный период влечет за собой использование ламп накаливания. Люминесценты расходуют энергию в разумных пределах, а светодиоды дают возможность снизить затраты до самых минимальных показателей

Что касается финансовой стороны, то изначально меньше других стоит лампочка накаливания. Однако, учитывая ее рабочий ресурс всего в 1 000 часов, это вряд ли можно считать ярко выраженным достоинством.

Базовая цена люминесцентов выше, однако, и служат они значительно дольше. Как говорят солидные производители, их хватает на 10 000-15 000 часов в том случае, если количество ежедневных активаций не превышает 5-6 раз.

Светодиодные модули могут похвастаться еще лучшими показателями, но и заплатить за это удовольствие придется намного больше, а это не во всех случаях целесообразно. Хотя тенденция замены одних источников света другими, прослеживается повсеместно. О необходимости замены люминесцентных лампочек светодиодными и порядке выполнения этой работы мы писали здесь.

Электронный балласт

Недостатки схемы ЭмПРА вызвали необходимость поиска более оптимального способа подключения. В ходе изысканий был изобретен способ с участием электронного балласта. В данном случае используется не сетевая частота (50 Гц), а высокие частоты (20 – 60 кГц). Удается избавиться от вредного для глаз мигания света.

Внешне электронный балласт — это блок с выведенными наружу клеммами. Внутренняя часть устройства содержит печатную плату, на основе которой можно собрать всю схему. Блок малогабаритен, благодаря чему помещается в корпусе даже небольшого прибора освещения. Включение осуществляется гораздо быстрее по сравнению со стандартом ЭмПРА. Работа устройства не доставляет акустического дискомфорта. Данный способ подключения называется бесстартерным.

Разобраться в принципе функционирования устройства такого типа не сложно, поскольку на его обратной стороне есть схема. На ней показано количество ламп для подключения и поясняющие надписи. Имеется информация о мощности лампочек и других технических параметрах устройства.

Подключение осуществляется следующим образом:

1. Первый и второй контакт соединяют с парой ламповых контактов.
2. Третий и четвертый контакты направляют на оставшуюся пару.
3. На вход подают электропитание.

Использование умножителей напряжения

Данный вариант позволяет подключать люминесцентную лампу без применения электромагнитного баланса. Используется обычно для увеличения периода эксплуатации лампочек. Схема подключения сгоревших ламп дает возможность работать источникам света еще какое-то время при условии, что их мощность не более 20 – 40 Вт. Нити накала допускаются как пригодные для работы, так и перегоревшие. В любом случае выводы нитей необходимо закоротить.

В результате выпрямления напряжение увеличивается в два раза, поэтому лампочка включается почти мгновенно. Конденсаторы C1 и С2 подбираются исходя из рабочего напряжения 600 Вольт. Недостаток конденсаторов состоит в их больших размерах. В качестве конденсаторов С3 и С4 отдают предпочтение слюдяным устройствам на 1000 Вольт.

Люминесцентные лампы несовместимы с постоянным током. Очень скоро ртути в устройстве накапливается столько, что свет становится ощутимо слабее. Чтобы восстановить яркость свечения, меняют полярность путем переворачивания лампочки. Как вариант, можно установить переключатель, чтобы каждый раз не снимать лампу.

Подключение без стартера

Метод с использованием стартера сопряжен с длительным разогревом лампочки. К тому же эту деталь необходимо часто менять. Обойтись без стартера позволяет схема, где подогрев электродов осуществляется с помощью старых трансформаторных обмоток. Трансформатор выступает в роли балласта.

На лампочках, используемых без стартера, должна быть надпись RS (быстрый старт). Источник света с запуском через стартер не подходит, так как его проводники долго греются, а спирали быстро сгорают.

Последовательное подключение двух лампочек

В данном случае необходимо соединить две люминесцентные лампы с одним балластом. Все устройства подключают последовательным образом.

Для проведения электромонтажных работ понадобятся такие детали:

• индукционный дроссель;
• стартеры (2 единицы);
• люминесцентные лампочки.

Подключение выполняется в следующем порядке:

1. Присоединяем к каждой лампочке стартеры. Соединение выполняем параллельно. Место соединения — штыревой вход на торцах прибора освещения.
2. Свободные контакты направляем в электрическую сеть. Для соединения используем дроссель.
3. К контактам источника света присоединяем конденсаторы. Позволят снизить интенсивность помех в сети и компенсировать реактивность мощности.

Похожие записи:

Дюбель дрива для гипсокартона как использовать Монтаж снегозадержателей на металлочерепицу Долговечная, нескользкая, простая в монтаже Как ровно отрезать трубу болгаркой: методы работы с угловой шлифовальной машиной Пенополистирол под ламинат: разновидности, характеристики, плюсы и минусы Звонок своими руками и схема подключения электрозвонка в квартиру
