Ручная барабанная лебедка своими руками

Конструкция и строение

Если необходимо сделать лебёдку для авто или на квадроцикл, особенно если вы регулярно увлекаетесь экстремальными видами спорта, то в первую очередь определитесь с весом, который лебедка должна будет поднимать. Например, средний вес квадроцикла составляет всего 400 кг, поэтому для него достаточно лебедки с тяговым усилием до 700 кг или 1 т. Если речь идет об автомобиле, то тогда требуется более мощный агрегат с грузоподъемностью не менее 3 тонн.

Важно! Покупать или делать самостоятельно лебёдку следует с запасом, иначе в трудную ситуацию можно попасть в безвыходное положение. Итак, от прикладываемой нагрузки на лебёдку будет зависеть ее мощность, соответственно, и габариты механизма, электрическая она или это гидролебедка, роли не играет. Чем она мощнее, тем ее размер будет больше, что вполне понятно

Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи. В конструкции любой лебедки входят следующие функциональные узлы:

Чем она мощнее, тем ее размер будет больше, что вполне понятно. Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи. В конструкции любой лебедки входят следующие функциональные узлы:

Итак, от прикладываемой нагрузки на лебёдку будет зависеть ее мощность, соответственно, и габариты механизма, электрическая она или это гидролебедка, роли не играет. Чем она мощнее, тем ее размер будет больше, что вполне понятно. Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи. В конструкции любой лебедки входят следующие функциональные узлы:

  • Приводной двигатель. Орган, который создает начальный крутящий момент, передаваемый через редуктор на барабан.
  • Редуктор планетарный или простой ступенчатый или червячный. Конструкция во многом зависит от веса груза, но в основном используется планетарный понижающий механизм.
  • Вал, на котором находится барабан. На него наматывается трос в процессе подъёма груза или осуществления его волочения. В простых автомобильных лебедках, рассчитанных на небольшой вес, он один, в мощных с тяговым усилием более 10 тонн их может быть 2 и более, что объясняется теорией блоков.
  • Трос с крюком. Один из главных компонентов, благодаря которому и осуществляется волочение груза. Обычно является стальным наборным из отдельных жил.

Лебедка из редуктора своими руками

Лебедка – это один из самых необходимых инструментов, который должен иметься у каждого покорителя бездорожья. Ведь без этого механизма вытащить из канавы или брода свой автомобиль будет практически невозможно. Одни автолюбители приобретают уже готовые лебедки и ставят их на силовые бамперы, а другие изготавливают их собственными руками.

Ручные устройства

Данные инструменты изготавливаются по такому же принципу, как и все остальные. Однако здесь роль двигателя выполняет вовсе не стартер и не масляный насос, все усилия производятся вручную, то есть стараниями человека.

Как изготовить?

Барабан с тросом – это ключевой узел, из которого состоит любая самодельная лебедка. Чертежи данного устройства должны быть максимально точными, дабы механизм работал правильно и надежно. Хорошо, если такой барабан у вас имеется в готовом состоянии, ведь куда более сложно изготовить его своими руками.

Как сделать самостоятельно барабан? Для этого нужно взять кусок трубы с толстыми стенками, и при помощи электродов и сварочного аппарата приделать к ней щечки толщиной 5 миллиметров. К одной из последних деталей необходимо прикрепить ведомую шестерню. Сама же труба снабжается посадочными местами для подшипников.

Можно изготовить барабан для лебедки и другим способом. Для этого вам необходимо иметь несколько ступиц от какого-либо «жигуля» или «Волги». В них следует проточить место для сварки и прикрепить половинки на оправке нужного диаметра, чтобы достичь соосности всех деталей.

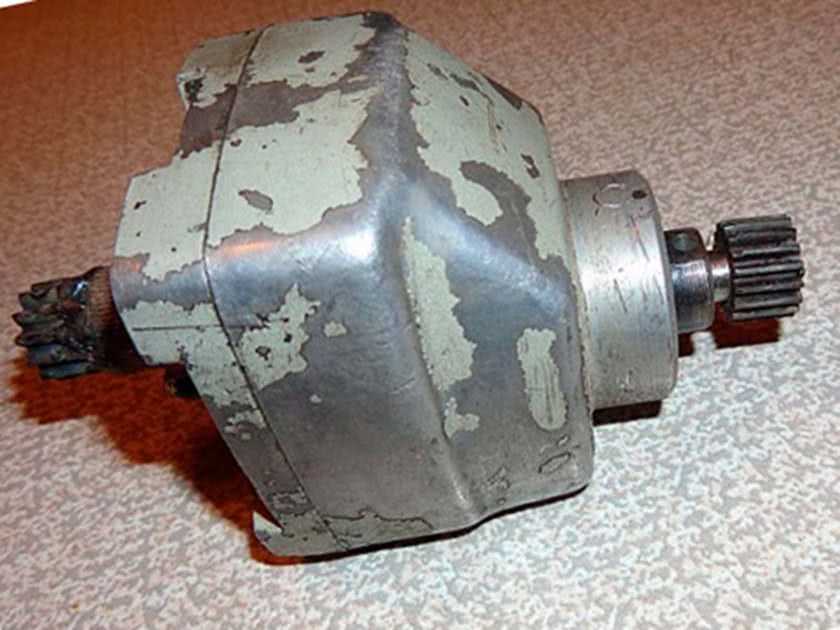

Редуктор лучше всего брать с большим передаточным числом (червячного типа). Главный плюс такого механизма – отсутствие необходимости в создании тормоза барабана. Чаще всего автолюбители приобретают редуктор от троллейбусных дверей – его проще всего крепить на площадке.

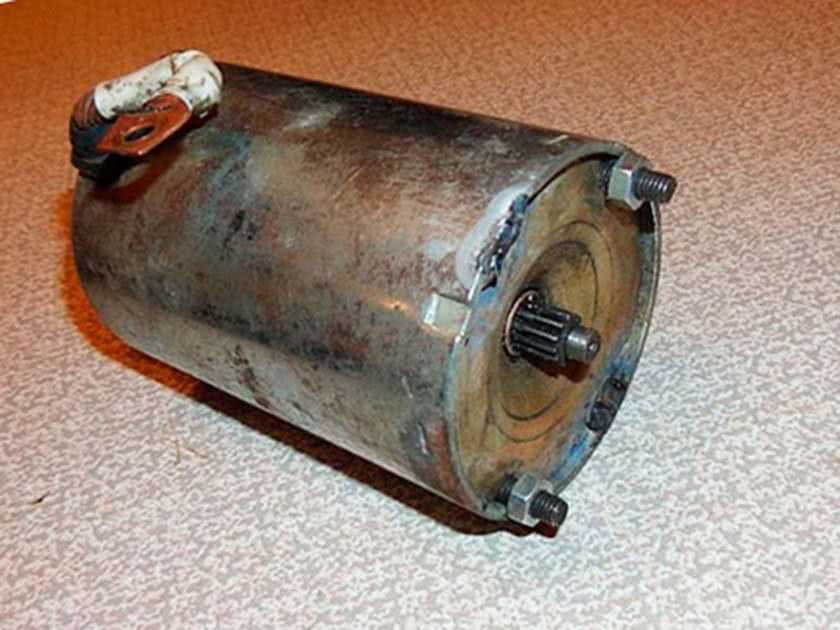

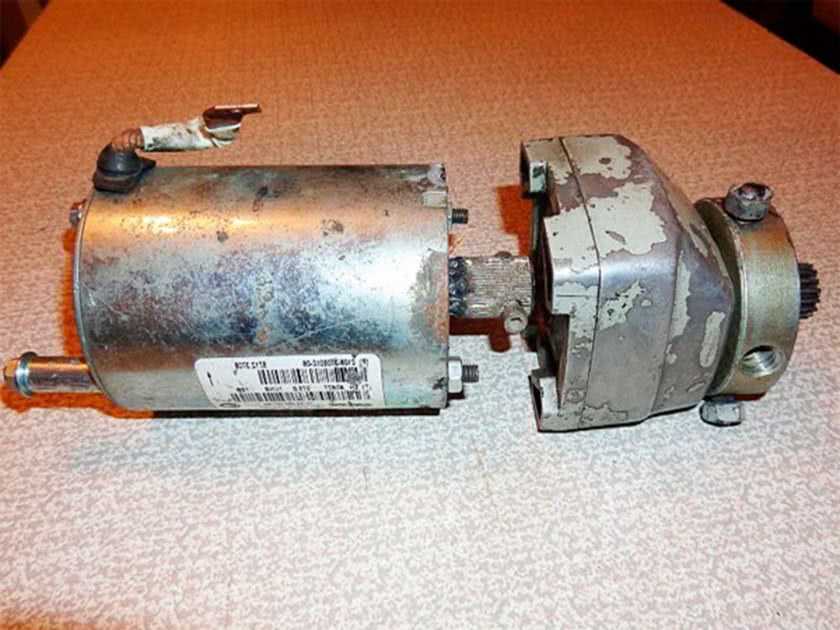

Если вы решили изготовить самодельную лебедку с приводом от стартера, лучше всего возьмите модель с планетарным редуктором. Таким когда-то снабжались ранние жигулевские моторы.

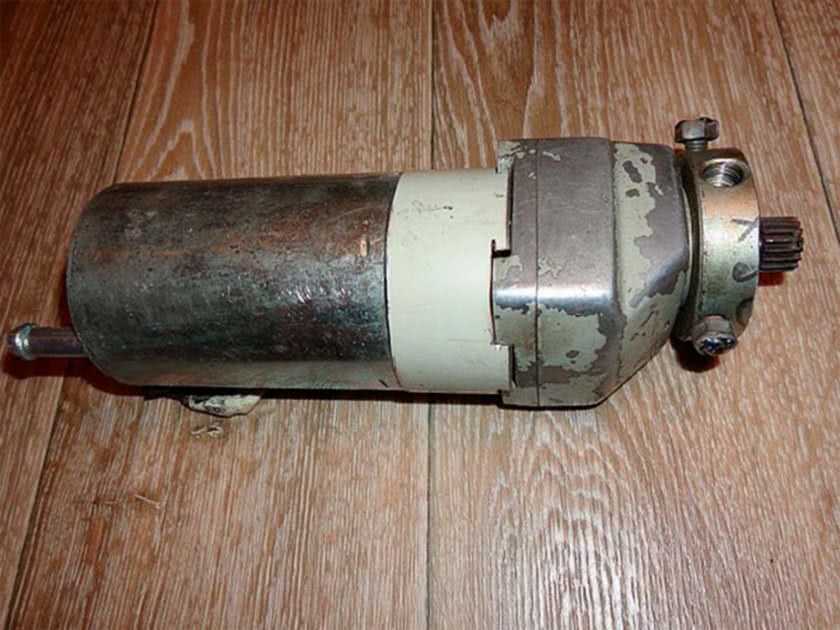

К редуктору сверху монтируется самодельный переходник. Он необходим нам для того, чтобы установить стартер. На первичный вал монтируется шестерня с определенным модулем зуба. После стартер окончательно прикрепляется к конструкции. На заключительном этапе делается проводка. Все, теперь такая лебедка может ставиться на автомобиль.

Как устанавливается самодельная лебедка из стартера на внедорожник?

Первым делом необходимо определить точное место для размещения данного оборудования. Лучше всего закрепить лебедку по центру бампера, причем на нижней его части. Если это импортный внедорожник с пластиковым бампером, то, естественно, он не выдержит нагрузки в 2-2,5 тонны, и попросту оторвется с кузова. Поэтому вместо пластмассового ставим прочный, стальной (силовой) ударный элемент.

Далее на силовом бампере необходимо сделать площадку из металлических пластин для лебедки. Толщина стального листа должна составлять не менее 0,5 сантиметра. Затем здесь помечаются отверстия и просверливаются электрической дрелью.

Теперь металлическая площадка готова к установке на бампер. Стоит отметить, что лебедка монтируется сюда на самом последнем этапе. Сначала пластина крепится к бамперу, а затем к ней устанавливается тяговый механизм.

Все, на данном этапе установку лебедки на внедорожник можно считать завершенной.

Чем еще полезно данное приспособление?

Одной из главных особенностей самодельных механизмов данного рода является возможность их использования не по прямому назначению. Это значит, что самодельная лебедка на УАЗе может в любой момент переместить тяжелые грузы на приусадебном участке.

Нюансы

Однако есть у данного инструмента свои ограничения. Самодельные лебедки не совсем безопасны, а потому не подходят для подъема грузов, так как у них нет стопора.

Тем не менее, изготовив данный инструмент один раз, вы не будете бояться за то, что ваш железный друг застрянет на бездорожье.

В любой момент самодельная лебедка сможет вытащить внедорожник из канавы, какой бы глубокой она ни была.

Как изготовить простейшую лебедку в гараж

Самая простая конструкция лебедки – ручная модель, где трос наматывается с помощью рычага.

Преимуществами ее являются:

  • Отсутствие зависимости от источников энергии.
  • Небольшие размеры и габариты.
  • Невысокая стоимость.
  • Удлинение рычага дает возможность увеличивать тяговую силу.

Недостатки конструкции:

  • Не слишком удобно ею пользоваться на морозе, в глубокой смотровой яме, при стесненных условиях, в грязи.
  • При работе человеку требуется прикладывать большие физические усилия.

Простейшая ручная лебедка для гаража работает по принципу рычага: соотношение его длины равно соотношению в них сил.

Для сборки самой простой ручной лебедки достаточно приобрести:

  • Отрезок трубы, небольшой длины.
  • Ось вращения.
  • Рычаг.
  • Трос.

Ее приблизительное изображение представлено на фото.


Простейшая лебедка

Инструкция по изготовлению состоит из следующего:

  • В землю надежно вбивается ось.
  • К ней приваривается кусок трубы.
  • Подбирается трос.
  • К нему с одной стороны крепится перемещаемый предмет.
  • На другой делается петля и фиксируется на оси так, чтобы при повороте оси трос накручивался на нее.
  • Берется рычаг большей длины.
  • Можно закручивать трос на ось.

Такая лебедка своими руками в гараже собирается в любое время в любом месте.

Как сделать лебедку с креплением на колесо

Самодельная лебедка работает по принципу катушки: при скручивании троса автомобиль вытягивается из топи. Сбор такой лебедки начинают со шпули. Чаще всего мастера используют колесный диск, диаметр которого немного меньше, чем у машинных дисков.

В начале работы следует взять запаску и приложить к ней диск. После этого делают отметки в тех местах, где находятся отверстия колеса.

На месте отметок приваривают Г-образные зацепы из стали, с помощью которых можно будет сцепить диск с колесом машины через отверстия. Не обязательно делать зацепы напротив каждого отверстия, достаточно будет и через одно отверстие.

Новичкам в этом деле советуют сначала немного прихватить штифты, а окончательно обваривать только после примерки. Для удобства готовое изделие лучше покрасить, ведь оно теперь всегда будет ездить в чистом багажнике.

Изготовление барабанной лебедки

Такая конструкция является самой простой и может быть использована в полевых условиях. Более практичным видом лебедки будет оборудование на переносной основе. Конструкция предполагает использование более сложных деталей, которые изготавливаются самостоятельно. Для повышения эффективности работы могут использоваться дополнительные элементы видео редуктора.

В сети можно найти множество чертежей самодельных лебедок. При выборе конкретного чертежа необходимо учитывать условия, в которых будет использоваться оборудование.

Если лебедка будет устанавливаться на крышу либо в багажник авто, то необходимо просчитать дополнительную нагрузку, которая будет постоянно оказываться на устройство

Если лебедку планируется использовать в холодных регионах, то отдельное внимание необходимо уделить качеству металла

Низкокачественный металл может привести к поломке аппарата в самый неподходящий момент.

Необходимые детали и оборудование

Для изготовления лебедки нам понадобится:

  • труба прямоугольного сечения для рамы;
  • готовый вал, или труба круглого сечения;
  • стальной лист толщиной 3-5 мм;
  • шпильки М10-М12 длиной 20-25 см в количестве 6 штук, гайки;
  • ступицы для вала;
  • готовый редуктор в сборе или звездочки большего и малого диаметра с цепью, либо зубчатые колеса;
  • сварочный аппарат с электродами;
  • гаечные ключи;
  • метабо со шлифовальными дисками.

Автомобилисты отмечают, что сделанные своими руками лебедки отличаются надежностью, практичностью и долговечностью. Для барабана лучше использовать трубу диаметром 20-50 мм с толщиной стенок не менее 3 миллиметров. Использование труб с другими параметрами нецелесообразно, тогда в процессе эксплуатации они деформируются и лебедка теряет свою функциональность.

Этапы сборки

В первую очередь рекомендуем набросать чертеж устройства, где указать размеры отдельных деталей и их расположение. Так проще будет ориентироваться при сборке всей конструкции.

Далее необходимо изготовить раму. Для этого из стальной трубы диаметром около 2 см вырезаем заготовки нужной длины, концы которых обрезаем под углом 45 градусов. Трубки свариваем между собой так, чтобы угол их соединения был ровно 90 градусов. После этого снимаем окалину и полируем швы.

Для создания барабана нам понадобится лист стали толщиной около 3-5 мм, из которого нужно вырезать два диска диаметром 30 см. В каждом диске вырезается по 7 отверстий: один – в центре диска, шесть – по окружности диска на расстоянии около 7 см. Диаметр отверстия в центре должен соответствовать диаметру вала устройства.

Диски скрепляются между собой с помощью шпилек М10 или М12, концы которых помещаются в отверстия по диаметру дисков и фиксируются с помощью гаек и контргаек. На шпильки также можно предварительно надеть металлические трубки соответствующего диаметра для повышения прочности конструкции. Таким образом барабан нашей лебедки готов. Далее присоединяем вал, который можно изготовить самостоятельно из металлической трубы или взять готовый из другого механизма. Концы вала необходимо оснастить ступицами для крепления его к раме.

Следующим этапом будет установка на вал барабана звездочки или зубчатого колеса, в зависимости от устанавливаемого редуктора (цепного или зубчатого). Здесь конструкции могут быть разнообразны, особенно, что касается зубчатой передачи. Самые простые – одноступенчатые цилиндрические или конические.

В зависимости од выбранного вами редуктора предусмотрите место для крепления его на раме конструкции с учетом расположения рукоятки. Далее монтируем барабан с валом и редуктор на раму, устанавливаем цепь на звездочки или зубчатую передачу.

Не забудьте смазать зубья передачи.

После этого закрепляем один конец троса на валу и наматываем его на барабан, на другой конец троса крепим карабин. К раме устройства так же приваривается крюк или карабин для крепления на раме автомобиля. Таким образом, простая барабанная лебедка готова к эксплуатации.

Ручная лебедка своими руками: 7 этапов изготовления устройства

Лебедки — очень удобное для поднятия грузов приспособление, благодаря чему оно имеет широкое распространение среди автолюбителей.

Так как стоимость специального оборудования достаточно высока, то ручная лебедка своими руками станет оптимальным вариантом для автомобилистов, которые предпочитают наиболее оптимальное соотношение цены и качества.

Также по индивидуальному макету можно создать уникальную лебедку, которая будет сочетать в себе удобство и высокую грузоподъемность. Компактные самодельные устройства могут устанавливаться на любую часть машины, что делает механизм универсальным помощником при ремонте и поездках на дальние расстояния.

Назначение лебёдок

Лебёдка является одним из самых старых механизмов, которые человек изобрёл и применил в своей деятельности для облегчения перемещения тяжестей. Тяговое усилие, создаваемое за счёт физической силы человека или животного, передаётся через канат, цепь, трос или иной гибкий элемент от приводного барабана к тому грузу, который надо передвинуть.

У лебёдки привод барабана может быть ручным, электрическим, от двигателя внутреннего сгорания, от паровой машины, гидравлическим. Чаще лебёдку используют для вертикального подъёма груза. Но иногда с помощью этого механизма удобно перемещать тяжести по горизонтали (например, автомобиль).

Если лебёдка крепко установлена на автомобиле, то с её помощью можно самостоятельно освободиться из ямы, из болота или подняться в гору. Если на застрявшем автомобиле нет штатной лебёдки, то любую другую надо прочно закрепить на земле и решить возникшие проблемы.

Лебёдка на автомобиле ФОТО: motorsguide.ru

Разновидности

Существует много разновидностей лебёдок. Их можно классифицировать по способам изготовления – промышленные и самодельные; по виду привода – ручные, электрические, паровые, с двигателем внутреннего сгорания, гидравлические; по величине развиваемого усилия – мощные, маломощные. Названные признаки могут комбинироваться в различных сочетаниях.

Каждый вид имеет свои преимущества и недостатки. Ручную лебёдку изготовить проще всего, она дёшева и компактна, но развить большую мощность она не сможет. Максимальный вес груза, который с её помощью можно поднять, не превышает 1 тонну.

Электрическая лебёдка развивает большую мощность. А в практике автомобилизма в качестве электропривода можно использовать автомобильный стартер. Питание в этом случае происходит от автомобильного аккумулятора. Пользуются наибольшей популярностью у автомобилистов.

Гидравлические лебёдки ещё более мощные, но сложны по конструкции и имеют низкую эксплуатационную надёжность. Поэтому автолюбителями практически не применяются.

Червячная передача — высокая степень надёжности

Во многих механизмах подобного типа, имеющих большую грузоподъёмность, предусмотрено управление скоростью движения троса. Благодаря этому можно изменять интенсивность прилагаемых физических усилий. Ручная лебедка червячная может иметь многообразие вариантов крепления.

Такое устройство отличается простотой эксплуатации и существенной надёжностью. При помощи данного элемента, предназначенного для грузоподъёмности, можно производить монтажные, ремонтные и строительные работы. При этом лебёдка будет иметь высокий уровень безопасности при работе.

Она должна обладать комфортной рукояткой, а червячный редуктор сможет обеспечить прекрасную возможность удержания нагрузки.

Как сделать лебёдки разного типа

Для того, чтобы браться за разработку и изготовление лебёдки своими руками, необходимо уметь работать со слесарным инструментом, сварочным оборудованием, электроприборами и машинами.

Самодельные лебёдки создаются под конкретный автомобиль. Они максимально отвечают потребностям хозяина, гораздо дешевле покупных, имеют высокую ремонтопригодность, просты в облуживании, более компактны.

Один из наиболее популярных вариантов самодельной лебёдки создаётся из деталей велосипеда.

Из инструментов понадобится болгарка, дрель или сверлильный станок, шуруповёрт, сварочный аппарат, тиски, метчики, молоток, керн и кое-что другое.

Трещотка, которая нужна как предохранитель от обратного самопроизвольного вращения барабана, изготавливается из втулки.

Самодельный храповик из велосипедной втулки ФОТО: usamodelkina.ru Из стальной полоски изготавливается корпус, в который вставляется втулка с храповиком. Основная часть лебёдки готова.

Устройство с храповиком в сборе ФОТО: usamodelkina.ru

Типы устройства

Классификация — это первое, что необходимо знать об устройстве тяги. Их делят в зависимости от типа конструкции, привода и технических особенностей. Некоторые типы лебёдок легко выполнить самостоятельно — это простейший механизм с ручным приводом. А сложные конструкции будут надёжно работать только при заводском изготовлении. Эту специфику нужно учитывать при выборе типа для самостоятельного изготовления. Существуют съёмные и стационарные лебёдки. Первый вариант можно демонтировать с автомобиля, провести обслуживание или использовать для иных хозяйственных целей.

Классификация в зависимости от типа привода:

  1. Ручной. Его преимущества — малый размер и относительно лёгкий вес. Работа идёт по принципу барабана. Трос натягивается на отдельную катушку, и её вращают ручным приводом. Недостаток кроется в ограничении массы, с которой возможна работа — не более 1 тонны.
  2. Механический. Барабан с тросом вращается двигателем машины. Конструкция отличается большой массой, поэтому автолюбители её редко используют.
  3. Электрический. Оптимальный вариант — барабан приводит во вращение электродвигатель. Последний питается от аккумулятора или электросистемы автомобиля. Грузоподъёмность в этом варианте — 4 тонны.
  4. Гидравлический. Конструкция сложная, но работает бесшумно и с большим тяговым усилием. Но такие системы ненадёжны и имеют высокую стоимость. Ещё один недостаток — самостоятельно изготовить гидравлическую систему привода невозможно.

Ручная лебёдка идеально подходит для изготовления своими руками. Система имеет простую конструкцию, которую легко выполнить из подручных материалов. Сложные движущиеся части отсутствуют. Нужно лишь определиться с параметрами. При желании на такое устройство можно поставить электромотор, который избавит от физического труда.

Лебедка из стартера своими руками

Довольно большое распространение получила конструкция, в которой применяется стартер для передачи усилия. Лебедка из стартера своими руками изготавливается в том случае, когда нельзя подобрать наиболее подходящий редуктор.

Рассматривая то, как сделать лебедку из стартера своими руками, отметим нижеприведенные моменты:

  1. Создается шасси согласно скаченному или разработанному проекту. Соединение всех элементов проводится сваркой.
  2. Изготавливается барабан. Для этого можно использовать трубу требуемого диаметра, но есть и более сложные механизмы.
  3. Барабан фиксируется на валу со звездочкой, на которую будет передаваться усилие.
  4. Конструкция барабана крепится на корпусе вместе со стартером.
  5. Стартер соединяется с валом.
  6. Проводится подключение источника питания к управляющими блоку, проверяется работа устройства.
  7. Создаются защитные элементы основных механизмов. Не стоит забывать о том, что при движении по пересеченной местности на лебедку может оказываться различного рода воздействие. Качественная защита позволяет существенно продлить срок службы конструкции.
  8. Лебедка устанавливается на автомобиле и проверяется в деле.

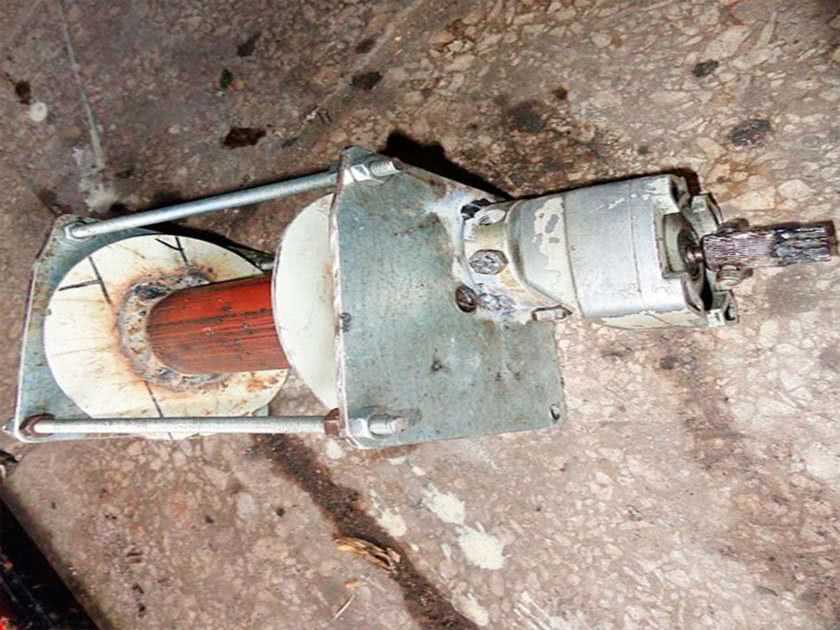

Лебедка из стартера

Самодельная лебедка из стартера характеризуется относительно небольшими габаритными размерами, а также высокой эффективностью в применении. Именно поэтому она создается чаще других конструкций.

Как своими силами сделать лебедку?

Приведенные выше сведения позволяют оценить, насколько удобным и полезным может оказаться подобный механизм, особенно в экстремальной ситуации при езде по бездорожью. Если ваш автомобиль застрял, ничего другого не остается, как вытаскивать, и в этом случае может оказаться полезной изготовленная на месте своими руками лебедка из подручных средств. Один из ее вариантов изготовления приведен на фото.

Основу составляет ось, в качестве которой может выступать прочная палка, лом, монтажка и т.д. Ее забивают в землю или крепят любым возможным способом. На нее надевается кусок трубы, выступающий в качестве барабана. Один конец троса обматывают вокруг отрезка трубы, и под один из витков вставляют рычаг, в роли которого может использоваться крепкая палка, лопата, монтажка и т.д. Второй, конец троса крепится на автомобиль. Так своими руками при необходимости можно сделать лебедку из подручных средств.

Выше описан не единственный вариант, как можно сделать автомобильную лебедку своими руками. Ничего удивительного в этом нет, ведь подобное устройство очень полезно, особенно для «джиперов», но вот цена его в продаже порой бывает запредельной. С ней в первую очередь и связаны многочисленные попытки своими руками, в том или ином виде изготовить самодельную автомобильную лебедку.

И надо сказать, что порой самодельные механизмы бывают очень интересными, подтверждением чего может быть видео, на котором представлена сделанная своими руками не электрическая, а лебедка на колесе.

Для автомобилей, эксплуатируемых в городской черте, лебедка является вещью экзотической. А вот для настоящих вездеходов, для которых бездорожье – дом родной, это вещь номер один.

И нет ничего удивительного в постоянном интересе к подобным устройствам, а также многочисленных попытках сделать своими руками автомобильную лебедку.

Привод

Механизм ручной лебедки чаще всего оснащается зубчатым или червячным привод.

Основным элементом зубчатого привода является зубчатое колесо. Зубья цепляют находящиеся рядом шестерни, которые имеют соответствующие выемки и механизм вращается. Взаимно простое число зубьев на сопряженных элементов позволяет равномерно распределить нагрузку и уменьшить их истирание.

В червячном приводе вместо зубьев используется винт с резьбой, называемый червяком. Он также взаимодействует с зубчатым колесом. Такая конструкция обеспечивает более плавную работу механизма и эффективное увеличение крутящего момента. Но и трение в ней выше, а следовательно – быстрее происходит износ основных элементов.

Лебёдка из автомобильного стартера

Лебёдка электрическая 12V своими руками изготавливается из старых деталей от автомобиля, металлического профиля и питается от аккумулятора. В качестве электропривода применяется автомобильный стартер на 12V.

Потребуются такие основные материалы:

  • провода;
  • трос (стальной или полимерный);
  • шестерни;
  • барабан;
  • стартер;
  • редуктор;
  • профильные трубы и лист стали.

Лебёдка из стартера своими руками собирается в следующей последовательности:

  1. Изготовление каркаса из профиля и листовой стали. Каркас должен быть сварным.
  2. Установка барабана в посадочные места. Барабан крепится болтовыми соединениями.
  3. Подключение стартера к редуктору посредством переходников.
  4. Проверка совпадения зубьев первичного вала с шестерней. Детали должны соединяться свободно. В противном случае нужно заменить вал или шестерёнку.
  5. Установка шестерёнки на цилиндр.
  6. Подключение электропроводки.

Это не высокомощная лебёдка, своими руками из стартера сделать тяговой прибор для высоких нагрузок не выйдет, что обусловлено сравнительно невысокой мощностью привода. Но, если заменить стартер на более мощный электродвигатель, можно сделать агрегат для перемещения тяжёлых грузов.

Виды ручных лебедок

Как мы уже говорили выше, наибольшей популярностью пользуются барабанные и рычажные устройства. Они отлично справляются со своей задачей, правда с опусканием груза могут возникнуть некоторые трудности, но они вполне решаемые.

Лебедки с рычагом, как правило, одни из самых недорогих. Они просты в использовании и ремонтопригодны.

И что немаловажно — в процессе работы не обязательно закреплять рычажные лебедки на опорной поверхности, хотя такая возможность присутствует

Обратите внимание: чем больше будет рычаг, тем меньше будет уставать рука в процессе работы. Cоветуем: Как из колесного диска авто сделать катушку для садового шланга

Cоветуем: Как из колесного диска авто сделать катушку для садового шланга

Кроме рычажных и барабанных грузоподъемных устройств, встречаются также монтажно-тяговые механизмы — они больше всего «заточены» на перемещение грузов в горизонтальной плоскости.

В подобных устройствах отсутствует катушка, на которую наматывается трос. Плюс в том, что в данном случае можно использовать трос большой длины — например, 20-30 метров.

Ручные барабанные лебедки

Конструкция состоит из нескольких основных элементов: барабана, на который наматывается стальной трос, редуктора, металлического корпуса и рычага. Также используется стальной трос с крюком.

Можно выделить два основных вида грузоподъемных устройств — с червячным редуктором и шестеренчатые. Также различают лебедки с одним и двумя режимами скорости.

Предлагаем вашему вниманию еще один вариант самодельной лебедки барабанного типа — возможно, кому-то он покажется интересным.

Первым делом отрезаем четыре полосы толстого металла, и свариваем из них корпус самодельного устройства.

Затем необходимо будет зачистить сварные швы и просверлить отверстия во всех четырех сторонах (по центру).

Далее изготавливаем ручку-рычаг, которая крепится затем к боковым стенкам корпуса.

На следующем этапе изготавливаем барабан (катушку) и привариваем к ее внутренней стороне пару гаек. Они нужны для фиксации троса.

Барабан устанавливаем внутрь корпуса. Крепим ручку-рычаг. Надеваем на вал зубчатое колесо.

Также необходимо будет изготовить и закрепить собачку, которая будет стопорить шестеренку. В результате у нас получился храповой механизм.

Из арматуры изготавливаем крюк, и крепим его к корпусу, чтобы можно было при необходимости подвесить лебедку. Наматываем трос на барабан.

К концу троса крепим второй самодельный крюк, который можно изготовить из куска арматуры подходящего диаметра. Самоделка готова.

Подробнее о том, как своими руками изготовить механическую ручную лебедку барабанного типа из подручных материалов, а также чертежи и размеры можно посмотреть в видеоролике ниже. Это идеей поделился автор YouTube канала Creative DIY.
