Укладка шамотного компонента
Пошаговая инструкция создания мангала из кирпича своими руками продолжается следующим пунктом, а именно кладкой кирпича.
Самый известный способ кладки материала заключается в сдвиге каждого ряда шамотных компонентов на полкорпуса в различные стороны.
После выкладки основания приступают к кладке топливника (если по задумке он выглядит как арка, то следует сделать кружало).
После установки топливника его сверху накрывают большим железным листом или уголком. На перемычку кладут ещё один кирпичный ряд. В конце выкладываются ветровые стены и дымосборник.
Во время укладки кирпича следует оставлять маленькие щели. Благодаря им мангал будет “дышать”, а горение станет лучшим.

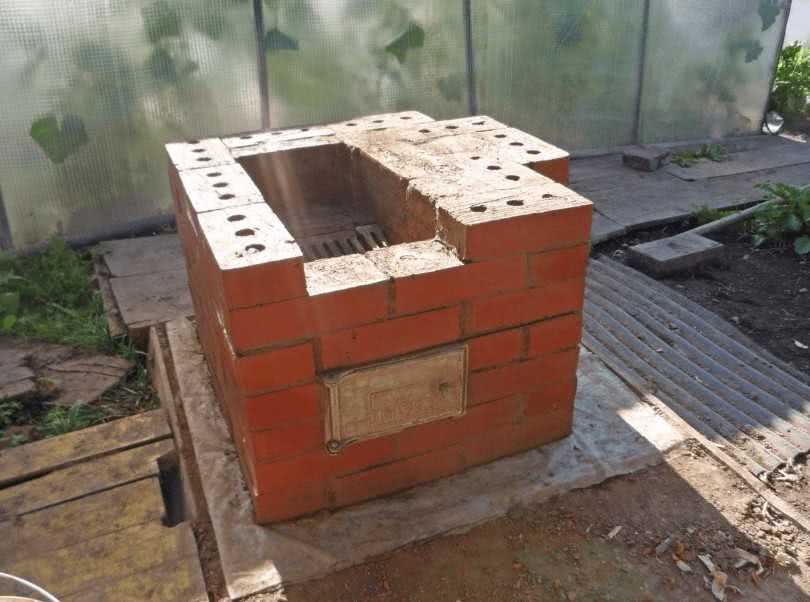

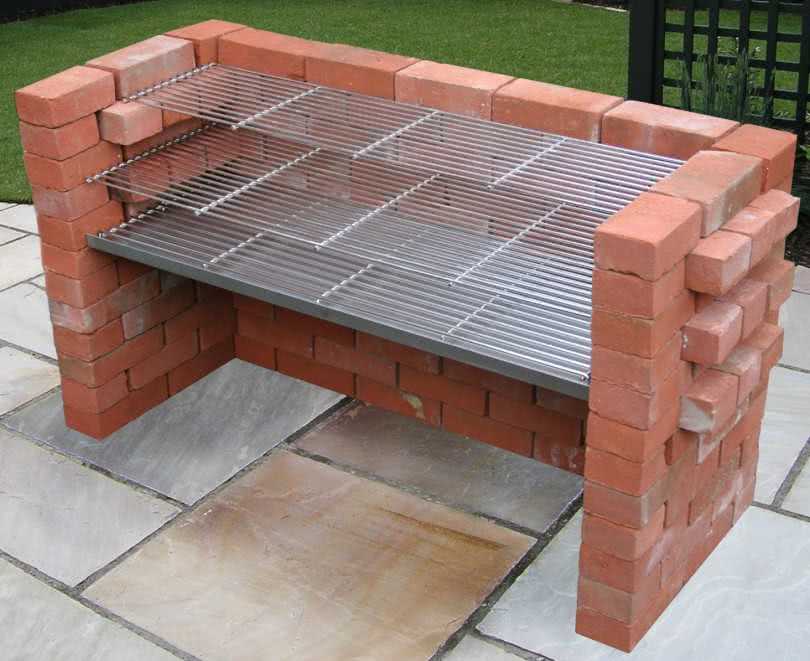

Простой мангал из кирпича
Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.
Этот простой мангал из кирпича сделан своими руками
Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.
В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.
Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.
Размеры и материалы
Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.
В базовом варианте размеры такие:
- ширина 180 см;
- глубина 90 см;
- высота мангала 100 см.
Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.
Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.
Порядовка и порядок работ
Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.
Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.
Толщина шва 5-8 мм. Она должна быть одинаковой.
Порядовка небольшого дачного мангала из кирпича
Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.
Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

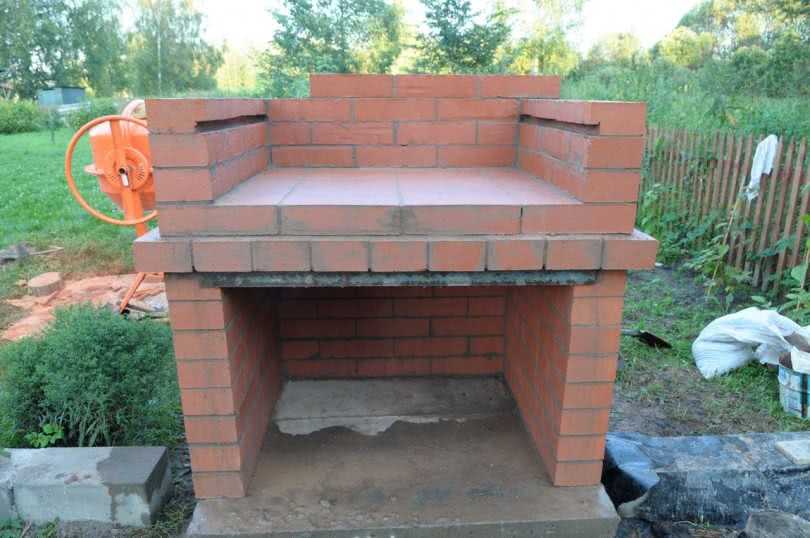

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей
Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.
Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

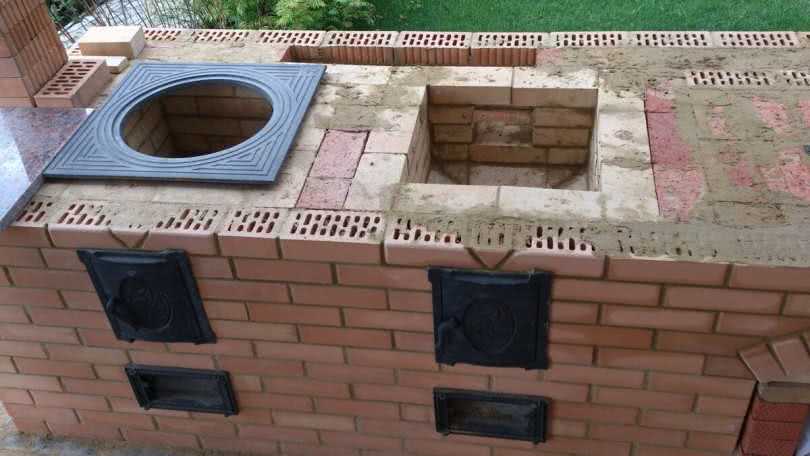

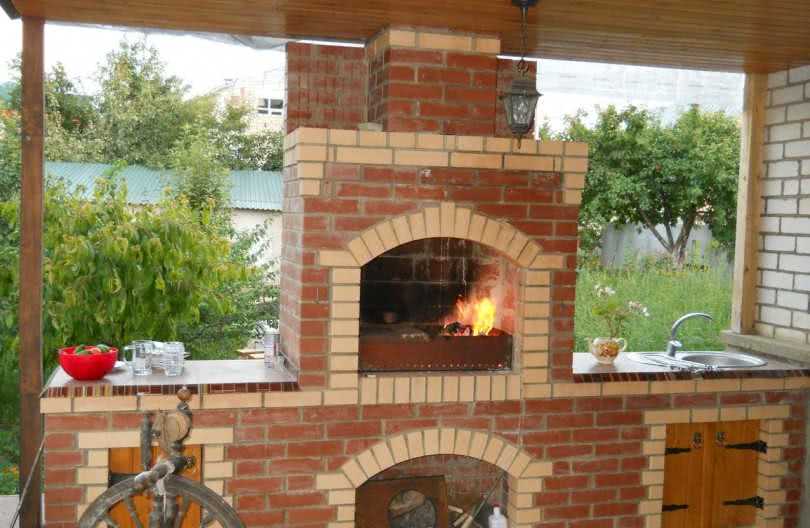

Мангал-печь из кирпича
Оригинальную печь-мангал из кирпича также можно сделать своими руками, используя готовые чертежи и пошаговые инструкции по работе.
При построении конструкции должны быть созданы две секции: одна для жарки шашлыка и вторая для установки казана. Первую секцию строят по предыдущей схеме.
Для изготовления второго отдела используют следующую инструкцию:
- Рядом с основным блоком мангала достраивают второй отсек: по форме это квадратный короб с отсеком для топки.
- В задней части обязательно необходимо обустроить дымоход. Схему для создания качественной тяги лучше заказать у специалиста, чтобы не допускать в процессе эксплуатации задымления.
- В качестве вспомогательного элемента из прочного металлического листа варят заслонку для топки.
- На верхней площадке печного отсека устаивают металлическую подставку, которая поможет в дальнейшем лучше прогревать еду.
Перед первым использованием лучше всего провести пробное прогревание печки-мангала, чтобы оценить уровень тяги и проходимость дымохода.
Мангалы на улице: варианты
Чем же построенный прямо во дворе мангал отличается от изделий из металла? Если говорить о самой конструкции, она принципиально одинакова. Вы имеете дело с огнеупорной площадкой. Она снабжена бортиками, поднята на специальных опорах-ножках.
А вот три главных отличия:
- Поскольку у мангала из кирпичей площадка для жарки выше, ее объем больше и готовить гораздо удобнее.
- Стационарный мангал позволяет наладить отвод дыма. Следовательно, едкий дым никогда не будет разъедать глаза вам и вашим гостям. Он не зависит от направления ветра и всегда идет в одну сторону.
- По декоративным свойствам самодельный кирпичный вариант гораздо лучше переносного. Он великолепно выглядит и может стать главным объектом зоны отдыха.

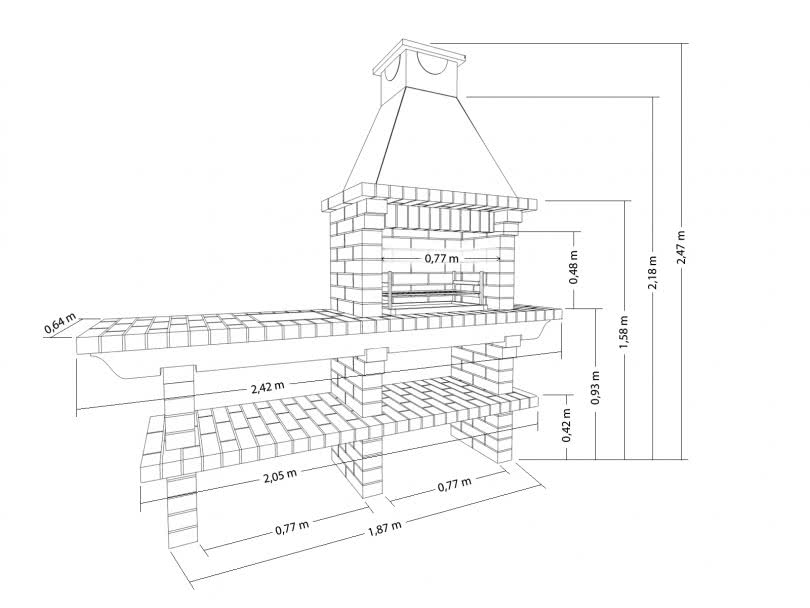

Чертежи самодельных мангалов из кирпича достаточно разнообразны. Однако вы можете обойтись и без них, если планируется возведение самой обычной конструкции. Вам даже не придется использовать раствор! Забетонируйте ровную площадку в удобном месте на участке, после чего уложите сверху кирпичи. Выполняйте работу аккуратно, чтобы сформировать стенки и ножки.
Между кирпичами оставляйте небольшие мини-щели. Они необходимы для качественной вентиляции, тогда как бортики смогут защитить горящее пламя от порывов ветра и затухания. Как только «ножки» будут закончены, перекройте их плитой (можно взять самодельную) из надежного, огнеупорного бетона. Финальным этапом кладки мангала будет сооружение стен. На этом уличный мангал из кирпича своими руками готов – можно приступать к загрузке шашлыков.
Стоит отметить, что разница между мангалом и барбекю несущественна. Более того, эти виды мангалов имеют много общего. Просто при жарке мяса барбекю используется специальная решетка, в мангале вместо нее мясо нанизывается на шампура из стали. Замените шампура на решетку – и можно звать друзей в гости на отборные стейки к ужину.
Конечно, элементарный садовый мангал имеет свои недостатки, и один из них – полное отсутствие крыши и специального сборника дыма. То есть, в дождливую погоду приготовить шашлык у вас вряд ли получится. По этой причине строительство мангала из кирпича в большинстве случаев сводится к сооружению трубы и легкого навеса. Функциональные качества очага значительно улучшаются, открывается богатое поле для декора.
Если в схеме мангала из кирпича предусмотреть полости по бокам, в любой момент можно будет спрятать посуду и другие принадлежности. Добавьте металлическую дверцу – и в вашем дворе будет стоять настоящая печь-мангал. Жара в ней будет достаточно, чтобы приготовить шашлыки и даже несколько первых блюд.
Назвать данное сооружение вечным и надежным на все 100% все-таки нельзя. Если кирпич долгое время находится под открытым небом, он намокает и становится сырым. Следовательно, резкие перепады температур могут привести сначала к небольшим трещинам, а затем и к более серьезным разрушениям. Решившись на кладку мангала из кирпича своими руками, не лишним будет внести в схему кладки и строительство навеса. Оно поможет защитить очаг от серьезных капризов матушки-природы. Пока не успели обзавестись собственной беседкой, но как раз подумываете об этом? Не вопрос – можете объединить проекты в одном и том же комплексе.
Особенности конструкции
Барбекю из кирпича представляет стационарную конструкцию очага, размещенную на улице. Проектируя данную конструкцию, следует учитывать ее особенности, чтобы правильно разместить.
Разновидности конструкции
Существует 2 вида уличного барбекю – одиночные конструкции и конструкции, входящие в комплекс печных устройств.
Первый вариант конструкции представляет открытый или закрытый очаг с набором вспомогательных элементов, таких как вертела, шампуры или решетки, установленные над очагом горения.
Если конструкция открытая, не имеющая купольного свода и дымохода, то ее допустимо располагать на открытом пространстве, соблюдая все требования правил пожарной безопасности.
Барбекю открытого типа
На самом деле, особенно в условиях недостатка площади территории приусадебного хозяйства, соблюдение таких мер связано с рядом трудностей.
Если за основу брать конструкцию с дымоходом, то ее можно расположить, как на открытом воздухе, так и под навесом, а то и в беседке.
В таком случае, хозяин может придать данной конструкции целый ряд функций, не ограничиваясь исключительно приготовлением продуктов на жаре от перегоревших дров или древесного угля. Рядом с барбекю можно установить печь с варочной поверхностью, зарезервировать места для хранения дров, установить поверхность для разделки продуктов. Поэтому в данном случае имеется смысл говорить о целом комплексе, предназначенном для приготовления на улице различных блюд.
Несмотря на это, следует учитывать тот факт, что это вспомогательные сооружения, требующие особого подхода при их размещении на участке. Такое строительство необходимо осуществлять, учитывая расстояние к основной постройке, учитывая границы соседних участков, а также учитывая расположение зеленых насаждений.
Если имеется ввиду целый комплекс, то имеет смысл говорить о различных «удобствах», таких как наличие воды, централизованной канализации, а также наличие электричества. Поэтому зона отдыха должна располагаться как можно ближе к инженерным сооружениям, чтобы не было проблем с подключением. Если такой возможности нет, то печь барбекю лучше расположить рядом с основной постройкой со стороны кухни, хотя провести воду и электричество не так уж и сложно, за исключением канализации.
Конструкционные решения
Если конструкция стационарная и из кирпича, то без хорошего фундамента не обойтись. Для подобной конструкции наиболее оптимальный вариант – это плита.
Плита – это универсальное основание, которое прекрасно выполняет свои функции на различных грунтах. Если воспользоваться мелко заглубленным ленточным фундаментом, то он может не выдержать, если не учесть характера грунта и на кирпичной кладке могут появиться трещины.
Многие считают, что на плиту уходит много бетона, но такая конструкция, как печь барбекю, не потребует большого количества бетона.

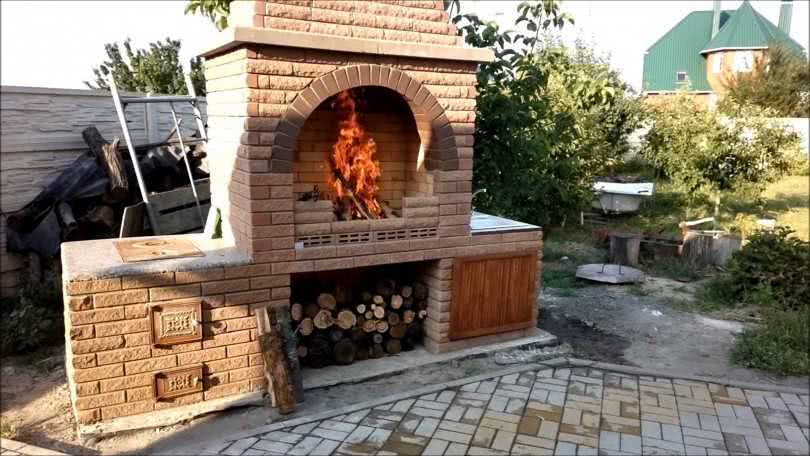

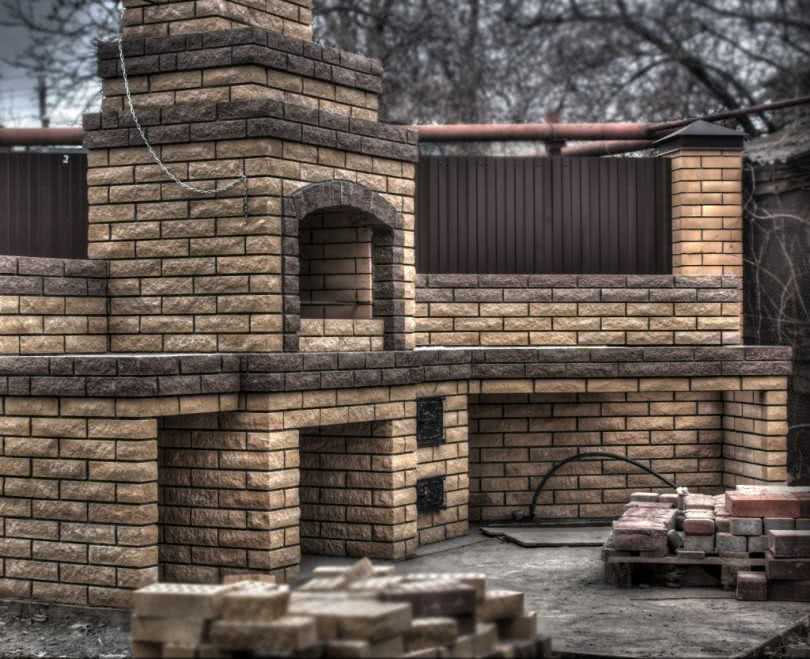

Делаем печь-барбекю из кирпича c дымоходом
Рассмотрим пошаговую инструкцию по кладке барбекю из кирпича.
Необходимые инструменты
- Мастерок.
- Резиновая киянка.
- Таз или корыто.
- Строительный миксер или лопата для перемешивания.
- Длинная рейка с ровной поверхностью, по которой можно проверять качество работ в процессе их выполнения.
- Рулетка.
- Строительный уровень.
Выбор материала
Для улицы подойдут облицовочный и полнотелый керамический камень. В помещении рекомендуют использовать шамотный — он лучше выдерживает высокую температуру и хуже ее проводит. На улице печь охлаждается быстрее, чем в доме.
Подготовка кладочной смеси
Цемент смешиваем с песком в пропорции 1:3. Чтобы масса была более подвижна, можно ввести в состав известь или специальную добавку, повышающую пластичность.
Есть и другой рецепт кладочного раствора. В таз засыпают глину и заливают ее водой. Через 5 дней ее перемешивают, добавляя немного песка и цемента.

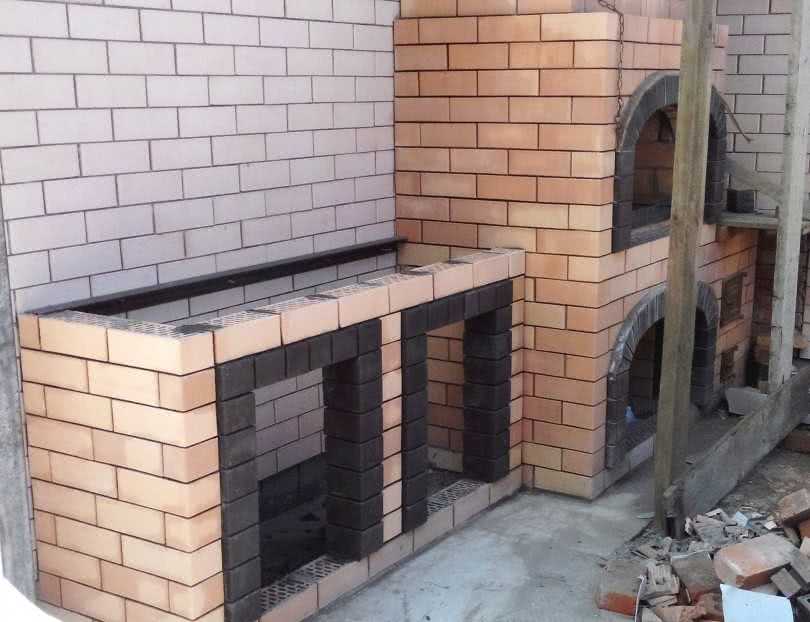

Монтаж стенок

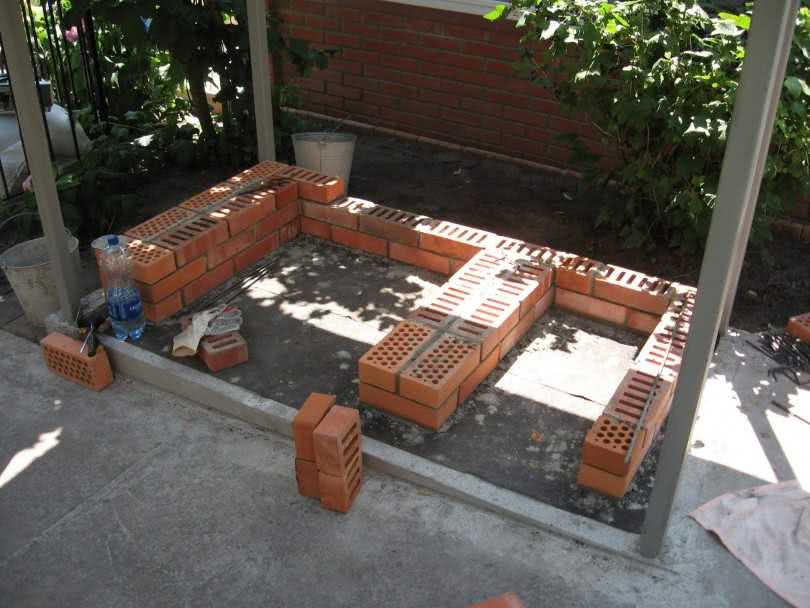

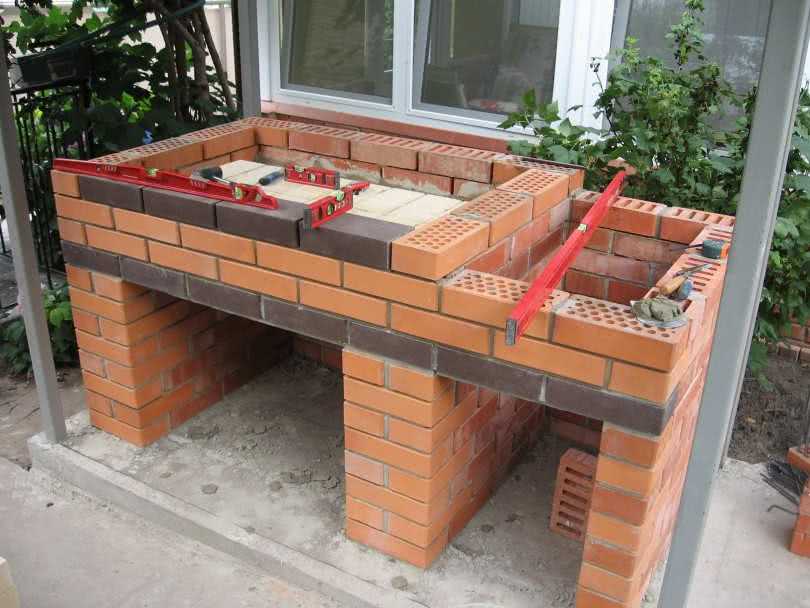

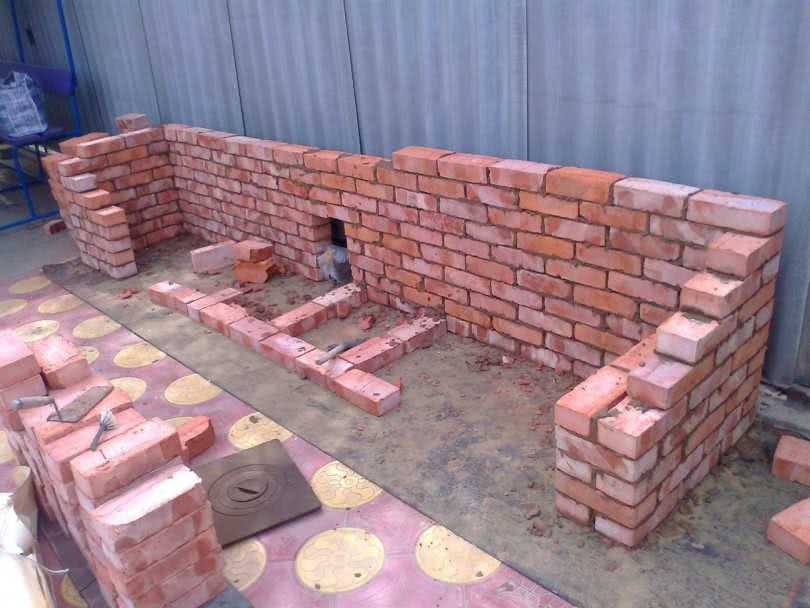

Первый ряд лучше сначала выложить без раствора, как показано в фотогалерее. Это нужно, чтобы убедиться, что расчеты размеров проведены правильно и количество сборных элементов соответствует длине и ширине всей конструкции. Чтобы обозначить шов, оставляют зазоры в 1 см.
Основанием служит железобетонный фундамент. Кирпичи укладывают в длину. Каждый последующий ряд смещают так, чтобы шов приходился на центр изделия, расположенного снизу. Разбить керамику на две равные части сложно. Лучше сделать срез болгаркой с диском по бетону. Раствор укладывают одинаковым слоем в 1 см. Для проверки применяют арматурный прут сечением 1 см либо порядовку — рейку с нанесенными на нее размерами. Каждые три яруса проверяют рулеткой и строительным уровнем. Чтобы правильно выставить сборный элемент, по его сторонам и сверху постукивают резиновой киянкой.
Если на углах перевязку сделать не удается, их армируют проволокой либо перфорированной лентой.

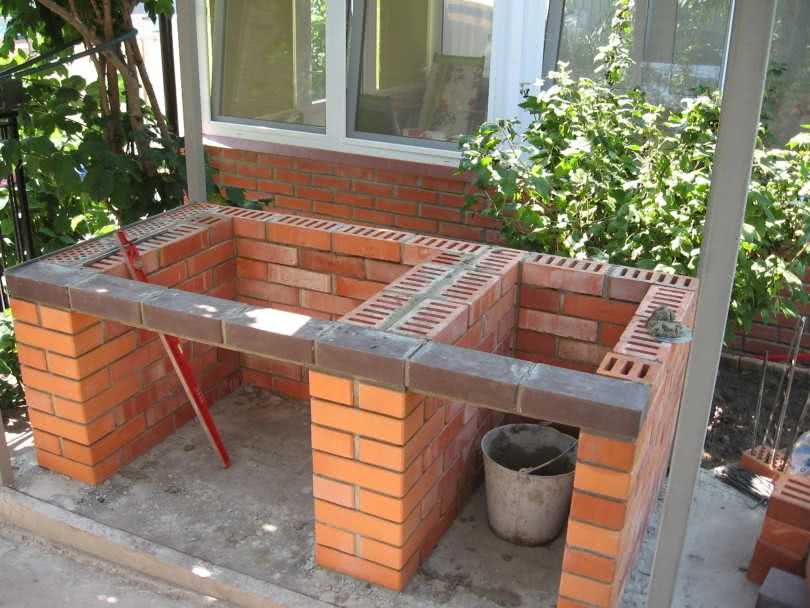

Установка перемычек
При достижении стенками расчетной высоты на них выкладывают горизонтальные опоры под очаг и столешницу.
Способы создания опор
- Ряд кладут на металлическую пластину, заделанную в боковины. В блоках можно проделать желоб и разместить их на стальных уголках, сложенных сторонами вместе. Стороны должны смотреть вверх. Их помещают в желоба, обращенные к низу. Достаточной прочностью обладает профиль сечением от 45х45 мм. Его грани не должны выступать за пределы кладки. Глубину прорези берут с запасом — сталь расширяется при нагревании и может разрушить керамические изделия.
- Пустотелые изделия нанизываются на арматурный прут или каркас и скрепляются цементно-песчаной смесью.
Пространства между перемычками могут служить для хранения дров либо кухонных принадлежностей. Чертежи и фотографии барбекю из кирпича помогут найти решение, как еще задействовать эту зону.
Выкладка топки
Она расположена на уровне перемычек. Опорой для ее дна служат стальные профили. Их заделывают в стены. Очаг представляет собой свод или прямоугольную камеру из шамотного кирпича. Вяжущим служит специальный термостойкий раствор. Он продается в виде порошка. Чтобы правильно развести его водой, нужно изучить инструкцию. Кирпичи располагают горизонтально в два ряда с перевязкой, защищающей нижние швы. Вместо кирпичей снизу можно сделать бетонную стяжку.
Стенки камеры возводят одновременно с внешними — так удобнее вести работы. Между ними делают зазор в 1 см. Он защищает внешнее покрытие от высокой температуры, а внутреннее — от растрескивания при неравномерных термических деформациях. Сборные элементы соединяют в длину.

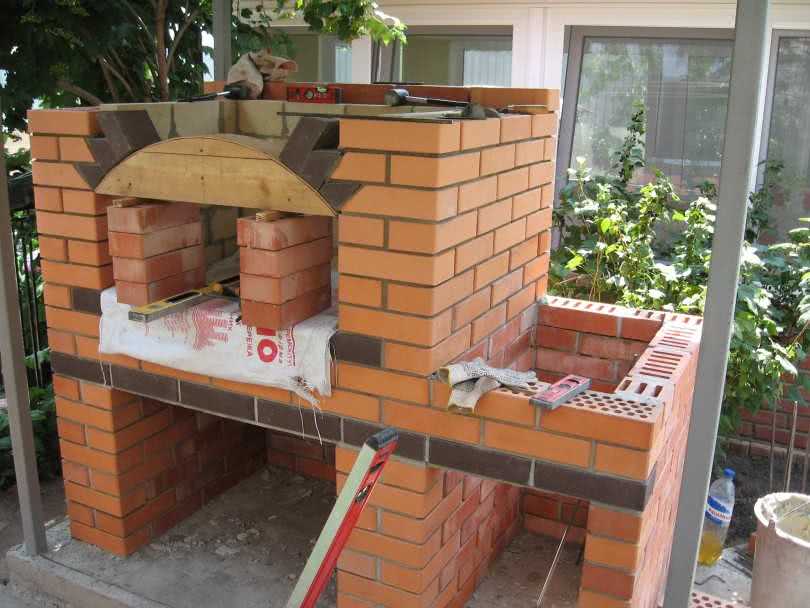

Чтобы создать арку, потребуется кружало — металлическая или деревянная дуга. Ее фиксируют в проеме, а сверху устанавливают ряд, повторяющий форму дуги. Верхний кирпич помещают в проем последним. Соседние опираются на него и поэтому не падают. Арку изнутри защищает огнеупорная прослойка.
Возведение трубы
Огнеупорные материалы не потребуются. Ряды располагают со смещением внутрь на треть ширины, создавая вытянутую пирамиду. На определенном уровне переходят на ровную вертикальную кладку.
Ребристую внутреннюю поверхность сложнее чистить, поэтому иногда ребра срезают либо закрывают плоскими щитами.
Материалы для постройки
Имея схему постройки, можно быстро и правильно просчитать, сколько и чего вам понадобится. Примерный список стандартных материалов может выглядеть так, но для каждой постройки их количество разнится, и зависит от размера сооружения.
- Кирпич огнеупорный необходим непосредственно для кладки печи.
- Клинкерный кирпич нужен для устройства топки, где будет установлен мангал.
- Доски для опалубки, устройства беседки, если она по вашему эскизу будет деревянной, и для других элементов.
- Рубероид для гидроизоляции фундамента.
- Цемент и песок.
- Металлическая труба.
- Покрытие для стола — оно может быть металлическим, каменным или плиточным.
- Напольное покрытие для полов беседки.
- Отделочный материал для фасадных частей печи для барбекю.
- Другие материалы по вашему усмотрению, и в зависимости от проекта.
Фундамент
Так как строение массивное — имеет большой вес, необходимо сразу рассчитать глубину и размер фундамента. Расчет во многом зависит от состава почвы. Если грунт пучистый, то его необходимо укрепить. Для этого роется котлован, глубиной от 30 до 50 см и на его дно утрамбовывается слой щебня. Затем устраивается опалубка и песчаная подушка. На эти слои и закладывается бетонный фундамент, не помешает укрепить его еще и арматурой. Фундамент должен быть по габаритам на 10—15 см больше в каждую сторону , чем предполагаемое строение. Основу нужно устраивать не только под печь, но и под стационарные столы-шкафы, которые для удобства располагают по обоим сторонам от печки.
Необходим надежный фундамент
Основа должна хорошо просохнуть (около 3 недель), и только после этого можно начинать постройку. Полы для беседки располагают ниже фундамента печи на 8—10 см.
Строительство печи
Когда готов фундамент, можно приступать к кладке печи и столов. Их сооружают одновременно, начиная с нижнего ряда и постепенно поднимаясь вверх. Работать необходимо по схеме.
Если есть сомненияв правильности схемы кладки, попробуйте сложить всю конструкцию без раствора, насухо. Это даст нагоядное представление. Рекомендуют таким же образом выкоадывать каждый ряд (сначала насухо, потом на раствор).
Труба может быть сложена из кирпича или устроена из металла.
Беседка для барбекю или патио, что лучше?
Только после того, как будет построена печь, можно оборудовать вокруг нее беседку или патио. Труба должна выходить через кровельный материал, поэтому крыша рассчитывавется, исходя из ее высоты. Естественно, потолок помещения должен быть достаточно высокий.
Беседка отличается от патио наличием ограждения, она удобна тем, что осадки меньше будут попадать вовнутрь, и стенки скроют присутствующих от посторонних взглядов. Если зона барбекю устраивается в закрытом дворе, и нет причин укрываться от недоброжелательных соседей, а вы не боитесь попадания дождя, можно построить патио.
Патио — это покрытый кровлей дворик, т.е. крыша, устроенная на столбах, без ограждения, под которой и располагают весь комплекс. Такое сооружение хорошо тем, что воздуху не создаются никакие преграды, и вся площадь отлично проветривается. В любом случае, выбор остается за вами, но главное в том, что если устроена крыша, то даже дождливый день не сможет отменить ваш праздник.
Почему именно наши проекты?
Кладка любой печи – это не простое, но очень увлекательное занятие. Опытный мастер имеет свои собственные наработки и способен построить печь без чертежей. Для новичка же, кладочная схема барбекю просто необходима! Нужно знать как располагать кирпичи в каждом ряду, где их нужно подрезать, где применять шамотные кирпичи. Любой наш проект барбекю (печи-барбекю) полностью отвечает на все вопросы. Для того, чтобы было проще соизмерить свои силы, каждый проект мы снабдили отметкой с уровнем сложности. За «легкий» и «средний» можно браться любому домашнему мастеру, а для проекта с о лучше браться, если вы имеете навык строительных работ с кирпичом и электроинструментом.
Сформулируем преимущества наших проектов:
- Большой выбор Даже самый взыскательный человек, найдет нужный ему по функционалу проект. У нас есть комплексы с рабочим столом, мойкой, печью — плитой под казан, коптильней, мини-русской печью, мангалом. Есть уличная печь в угловом исполнении.
- Детальное описание После приобретения Вы получите полный комплект подробнейшей документации объемом от 20 до 40 страниц формата А4.
- Привлекательный дизайн Мы старались применять современные материалы, например, кирпич с закругленными краями. При проектировании старались учесть, чтобы комплексы были не громоздкие и не очень простые. По нашему мнению, мы нашли золотую середину. Уличные печи получились стильными и оригинальными. Они обязательно органично дополнят Ваш двор и станут его доминантой.
- Разработано профессионалом Все проекты разрабатывались профессиональным печником. Более того, все барбекю уже реализованы, что гарантирует работоспособность наших схем и чертежей, в отличие от тех, что лежат в интернете в свободном доступе.
- Проводим консультации Купив наш проект, Вы всегда можете получить консультацию мастера. Также на нашем сайте мы предлагаем статьи и видеофрагменты, которые помогут при строительстве.
Тип конструкции
Большое внимание при покупке необходимо уделить конструкции. К примеру, если дизайн участка уже готов, смене не подлежит, то как нельзя лучше подойдет стационарный мангал
Если на участке есть навес, то приемлемой будет встроенная либо подвесная модель. Вот наиболее популярные из них:
Стационарная
Такая конструкция возводится раз и навсегда, перемещению не подлежит. К тому же такое устройство необходимо установить на прочное основание. Чтобы защититься от осадков, мангал устанавливают под навес. Необходимо предпринять все меры пожарной безопасности. Среди неизменных плюсов можно назвать:
- Долговечность и безопасность;
- Легкость в уходе и эксплуатации;
- Разнообразное меню для приготовления.
На колесах
Такой гриль имеет форму жаровни на углях. Снизу находится поддувало и емкость для сбора пепла. В верхней части расположена решетка для приготовления пищи. Модели долговечны, легки в применении и уходе. Конструкции бывают различными в размерах.
Подвесная
В комплектации имеется цепь и крепления. Но такие модели подвешиваются единожды, иными словами, они стационарные. Площадь поверхности у них большая, поэтому пища прогревается равномерно. Блюда и продукты здесь готовятся в разных вариациях, а вкус отличный!
Летняя кухня с крышей из поликарбоната.
Это конечно не беседка, но здесь мы хотим обратить ваше внимание на крышу. Это идея может послужить пишей для ваших будущих планов по изготовлению беседок
Отметим, что сейчас делают такой поликарбонат, который может выдержать удар кувалды (это сказано для скептиков) . Источник фото: pechnik-pech-kamin.ru/galery-pechnik-pech-kamin-v-sankt-peterburge/p/6
Мангал из кирпича в беседку. Мастер класс
Объем кирпича = «три нивы»
Это простая модель мангал маленькой мангала для дачи. Автору надоело жарить мясо на кортах, и он решил поднять уровень мангала, что бы можно было жарить стоя. По сути получилась красивая подставка из кирпича под металлический мангал с шикарным дымоходом. Как видите мангал установлен на солидный фундамент и вся конструкция выполнена очень эстетичноКомментарий автора о используемом клее вместо цемента: «Специальный клей для печей и каминов, на упаковке указано какую температуру он выдерживает, 600-800. Для экономии денег, чуть выше от топки добавлял плиточный клей для тёплых полов.»
Тесты показали, что воздуха мангал получает достаточно, несмотря на закрытую конструкциюКирпич обычный, облицовочный.
Сечение дымохода для хорошей тяги должно быть 250мм х380мм, тогда дыма в глаза не будет.
Читайте так же статью про «Мангалы из кирпича» https://novamett.ru/mangaly/iz-kirpicha-svoimi-rukami
Мангал с арочной крышей в беседку своими руками
Пошаговая инструкция — мастер класс
Автор решил сделать мангал, составил проект беседки с мангалом (см. в галерее), посчитал материалы, поехал в магазин, там ему понравилась лавка из природного камня. Он попросил сделать ножки 75 см высотой и она у меня послужила основой всей конструкции. На которую он и клал все кирпичи. Как видите в первых фото с обратной стороны он сделал стенку из кирпича для поддержки плиты, что бы она точно выдержала вес кирпичей.
Кстати на фото в галерее вы увидите два варианта крыши у этой модели, это просто автору не понравился первый вариант и он его переделал.
Обратите внимание что труба обложена декоративным кирпичом, который сделан из спресованного песка, который почти не проводит тепло. Что уменьшает опасность возгорания
Фундамент под печкой ленточный с арматурой под всю беседку.
Стол в беседку из массива каштана на заказ, стулья из бука
Бюджет:130 огнеупорного кирпича по 60 р250 декоративного по 27 р200 плиточек по 22 рстол каменный 12 тртри мешка суффикса 1500 рчасы 3500р
Проект деревянной беседки с мангалом из кирпича. + Фото
Это проект деревянной беседки с мангалом из кирпича, которую можно сделать своими руками. Проект делался в программе Google SketchUp 8.
Под каждым столбом бетонная тумба, всего 8 тумб. А под мангалом свой фундамент, две фбс 50/200/50, и сверху ещё 20 см. налито бетона с армированием. Так что нагрузка везде своя.
Характеристики материалов для беседки с мангаломРазмер 6 на 4. Крыша один скат 7*3. Залили 8 тумб под мангал положили две фбски. 25 штук бруса 150*150*6, доска 150*50*6 40шт (стропила) и 60шт пол, доска 150*30*4 65шт обрешетка. Профлист 13 листов 3*1.25. Кирпич: 600 штук (красный сталинский б/у)Мангальная будет отделана диким камнем, а столешница будет мебельная под Белый мраморВнутрь будет железный мангал
Комментарий автора: «Жар держится хорошо и очень долго.»
Беседка будет остеклена от ветра
И ещё полезный комментарий автора: «Заслонка для того чтоб когда дрова прогорят и останется одни угли её закрыть не полностью дабы не угореть и жар максимально сильный был чтоб казан прогревался. Цемент и глина понятия не совместимые. Раствор цемент и песок. А вообще домашние печи делают из смеси песка и глины. По поводу трубы, она точна должна быть выше конька, можно нарастить металлической.»
Проект беседки и процесс её строительство
Фото о мангале
Как вам такой компактный четырехсторонний комплекс???
Беседки из дерева своими руками 300 фото, чертежи, схемы
Здесь собрана небольшая галерея деревянных беседок, сделанных своими руками. Конечно, можно собрать и больше фотографий, ведь вариантов миллионы. Каждая беседка, сделанная не по шаблону, а своими руками, пусть даже по стандартным чертежам, это все равно произведение искусства. Здесь же собраны относительно простые конструкции, которые под силу каждому, не обладающему большим опытом мастеру. Есть, конечно, и примеры прмышленных изделий, может, пригодиться.
Чертежи квадратной беседки
Квадратные беседки 150 фото
Чертежи шестиугольных беседок
Шестиугольная беседка своими руками 50 фото
Чертежи восьмиугольных беседок
Восьмиугольная беседка своими руками 100 фото
Мангал из кирпича своими руками: где? из чего?
«Собираясь построить мангал из кирпича своими руками, запаситесь расходными материалами»
Жаровня, построенная из кирпича, – это не просто мангал, это более функциональная конструкция, которую можно использовать:
1. Как гриль.
2. Как барбекю.
Мангал из кирпича можно использовать как гриль
Нередко на каменном мангале готовятся и совершенно посторонние блюда или просто разогревается еда. Чтобы возле необычного арт-объекта с удовольствием собирались домочадцы и гости, нужно позаботиться о некоторых аспектах его обустройства и прежде всего, выбрать место.
Где поставить стационарный мангал?
Поскольку сооружение подобного рода относится к типу пожароопасных, то его не стоит размещать около дома и деревянных хозяйственных построек, имеющихся в каждом дворе.
Рекомендуется оборудовать мангал вдали от хозяйственных построек
Рационально строить мангал в непосредственной близости от беседки, где есть условия для комфортных посиделок. Если таковой на участке не имеется, то можно поместить кирпичный мангал под навес. Последний можно сделать такой ширины, чтобы под ним поместились еще и пара столов со стульями.
Мангал под навесом можно использовать в любую погоду
Обязательно благоустройте площадку для отдыха. Рядом с мангалом не стоит разбивать грядки и цветники. Высокая температура от раскаленных камней уничтожит растительность.
Мангал из кирпича с зоной отдыха
Продумайте, как сделать к площадке удобные подходы. По возможности выложите их тротуарной плиткой. Возле места расположения мангала не должны стоять мусорные баки и обустраиваться отхожие места. Учитывайте розу ветров при выборе места под мангал. Если на местности превалируют ветра определенного направления, то нужно расположить трубу дымохода так, чтобы дым не несло в окна соседних домов.
При установке мангала необходимо учитывать направление ветра
Чем работать?
Собираясь построить мангал из кирпича своими руками, запаситесь расходными материалами. Луше всего использовать в работе шамотный кирпич, связующим раствором для которого станет глиняно-песочная смесь. Глину рекомендуют перед использованием замочить. В тех зонах, где кирпичная кладка не будет подвергаться огненным испытаниям, есть смысл заменить термостойкий камень на простой красный кирпич.
Раствор для кладки мангала из кирпича
В обустройстве жаровни понадобятся металлическая решетка и поддон. Оформить же столешницу практичнее всего плиткой.

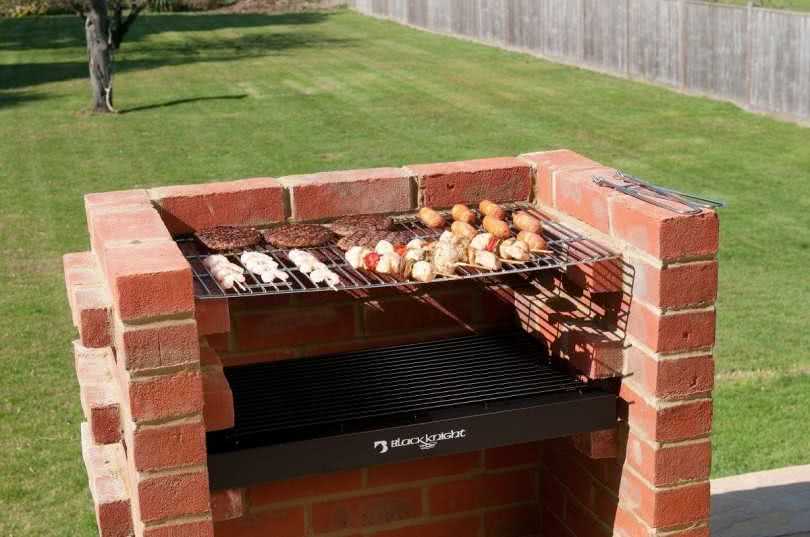

Решетка для обустройства жаровни

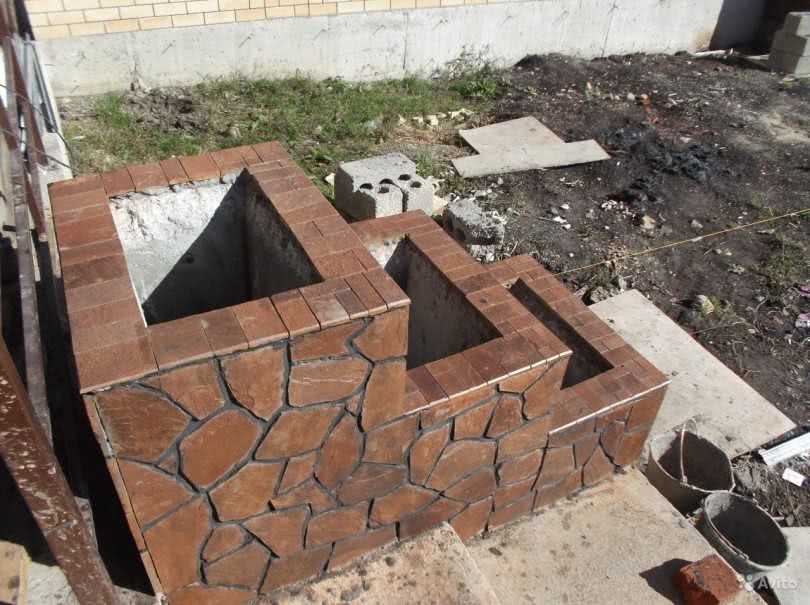

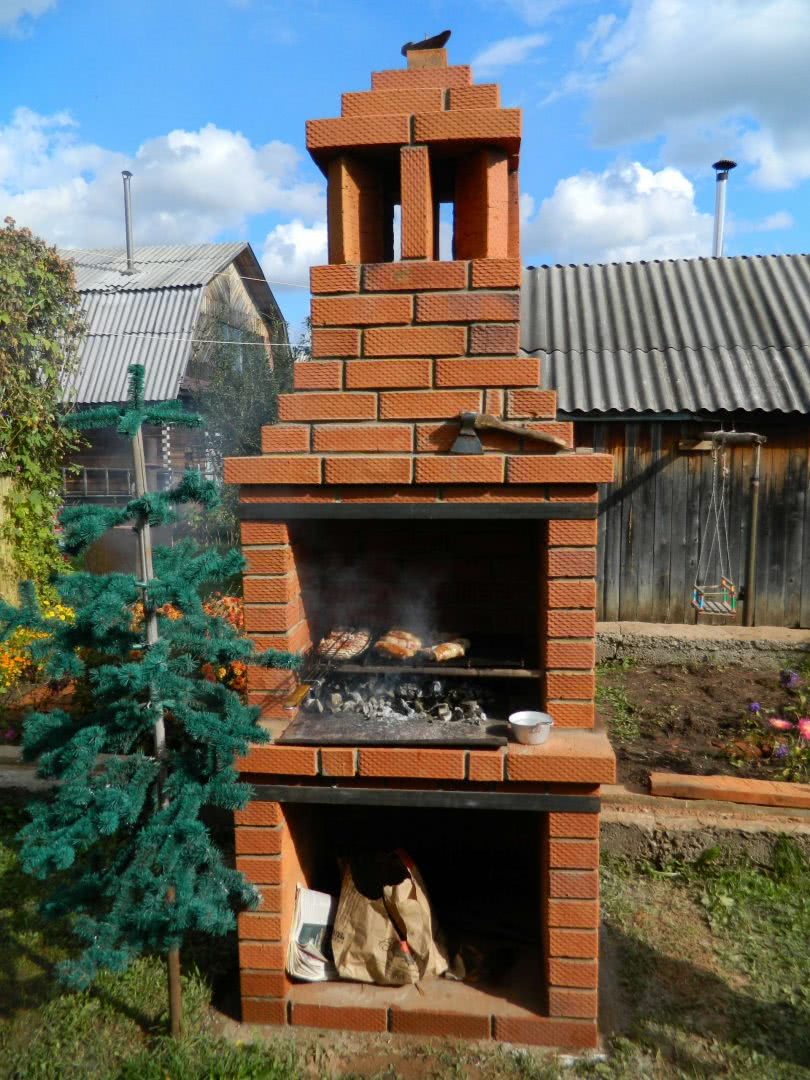

Уличный мангал стационарной конструкции нужно ставить на солидное основание, следовательно, придется заложить фундамент. Подземная часть мангала не обойдется без опалубки, которую можно соорудить из старых досок или кусков фанеры. Для укрепления основания используется арматура. Заливается опалубка цементно-песочной смесью с камнями и щебнем.
Схема постройки мангала из кирпича
Нужны будут такие элементы из металла как:
1. Задвижки.
Задвижка для дымохода мангала
2. Уголки.
Уголки для сборки мангала
3. Решетки.
Решетка для стационарного мангала из кирпича
4. Листовое железо.

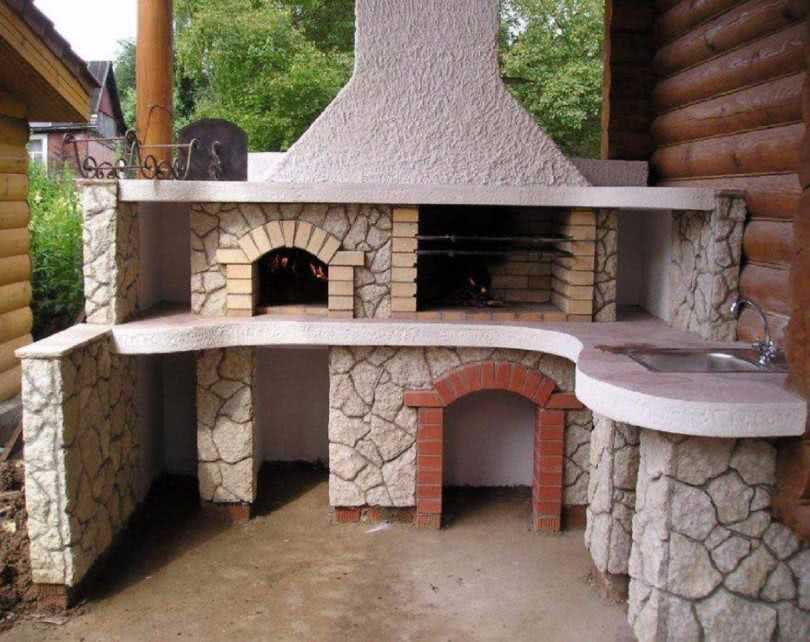

Если в проекте предусмотрена рабочая зона мангала, то на столешницу лучше взять натуральный камень, а вот дверцы тумб можно сделать по своему усмотрению деревянными, пластиковыми, стеклянными или железными.

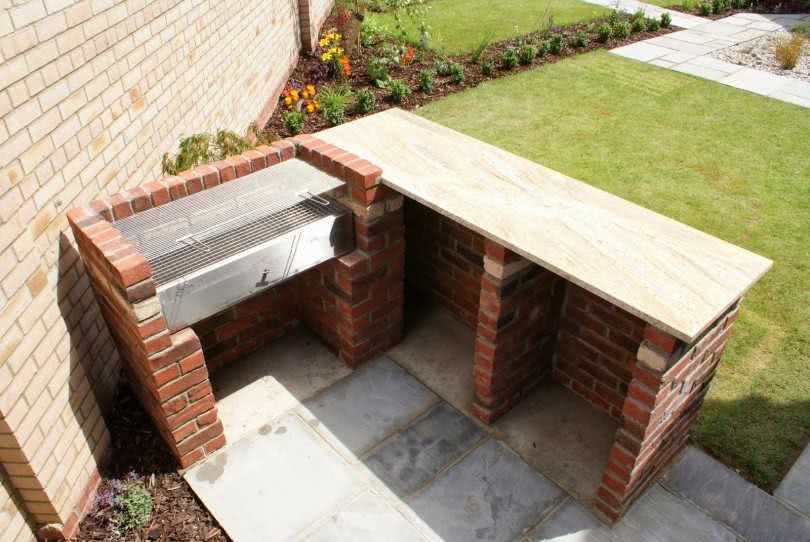

Столешница мангала из натурального камня
Облегчат работу следующие приспособления и инструменты:
1. Уровень.
2. Мастерок.
3. Лопата.
4. Ведра.
5. Дисковая пила.
6. Автоматическая бетономешалка или обычное цинковое корыто.
Необходимый инструмент для строительства мангала из кирпича своими руками
Не поленитесь разработать проект постройки своего мангала или воспользуйтесь уже готовыми предложениями. С ним не только будет проще выполнять работу, но и появится возможность точно рассчитать количество расходных ресурсов. Обязательно закупаете материалы с небольшим запасом. Он лишним не будет.
Проект постройки мангала из кирпича

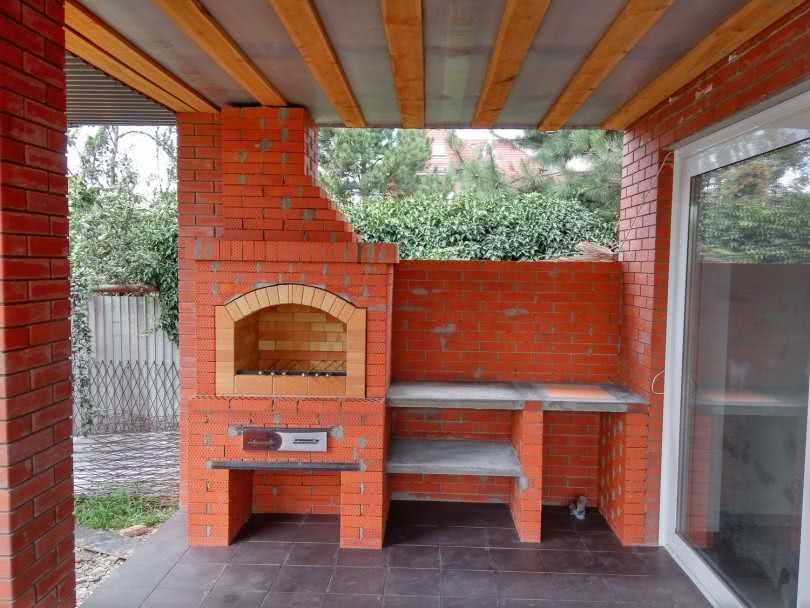

Рабочая зона
Подготавливая рабочую поверхность для приготовления пищи стоит учитывать несколько особенностей, о которых невозможно позабыть. Для этого следует помнить несколько правил.
Рабочая поверхность должна:
Обладать хорошей прочностью и не разрушаться от ударов или горячих температур. В этом случае стоит использовать качественный камень.
Легко очищаться. Приготовление пищи на свежем воздухе должно быть максимально простым. Именно поэтому стоит избегать в поверхности щелей или труднодоступных частей. Поверхность должна легко очищаться моющими средствами.
Быть комфортной. Эргономика пространства должна быть простой в использовании, а места должно быть достаточно для выполнения всех необходимых действий
Быть устойчива к перемене погоды
Этот аспект особенно важно учитывать в межсезонье и холодный период. Стоит заранее подумать о материале, который не треснет от холода и не слезет от затяжных дождей и как следствие сырости

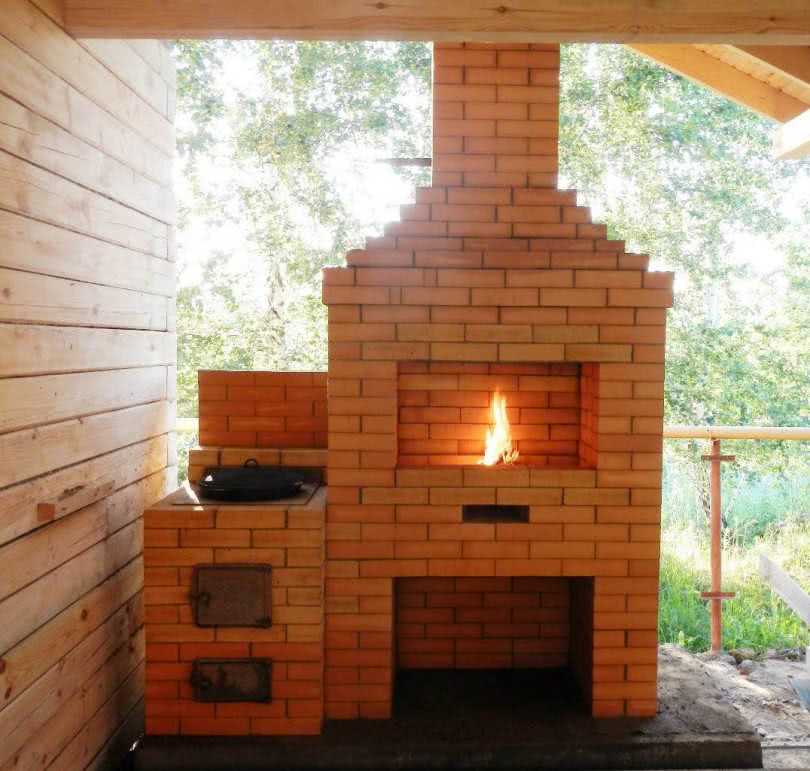

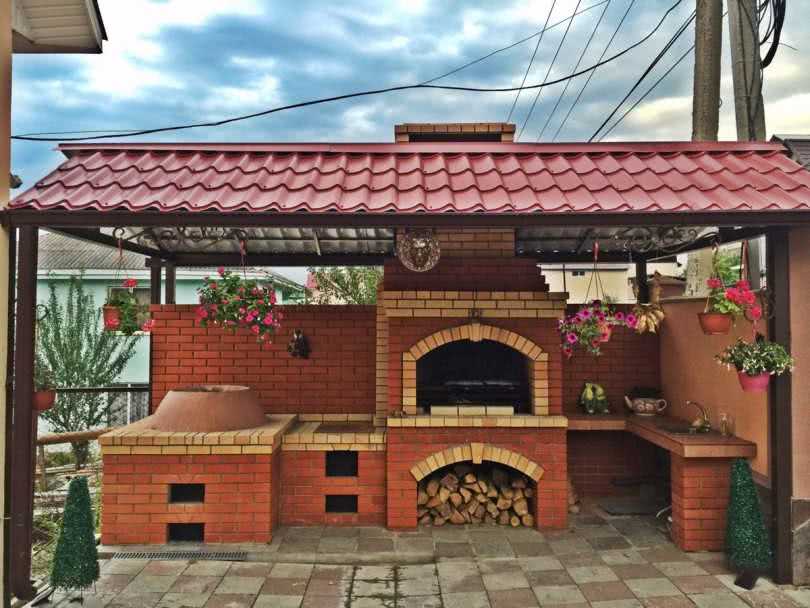

Еще одна вариация на тему – мангал из кирпича с казаном. Лучше всего спланировать максимальное количество опций, возможных при строительстве мангала. Это позволит избежать неловких ситуаций и ощущения досады о нехватке той или иной поверхности.
В этом случае оно получается особенно вкусным и сочным, ведь не только приготовлено своими руками, но и на мангале, сделанном собственноручно!
Идеально, если мангал будет сочетаться с дизайном всего участка. Так, мебель и цвет кирпича может сочетаться с баней и основной постройкой дома.

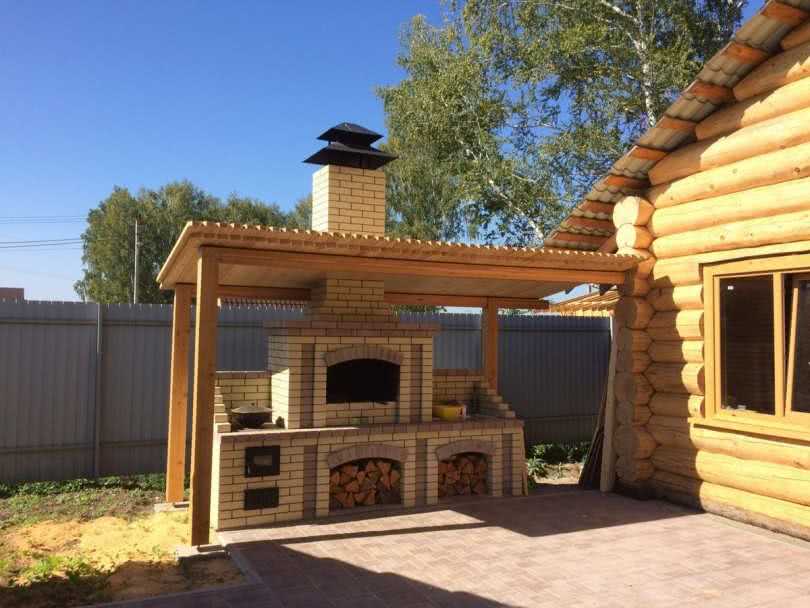

Также, отлично будет завершить строительство, возводя крышу. Такой подход оценят и дети и все большое семейство! Легкой работы и простых процессов при строительстве мангала, и вкусной еды!
Готовые решения
Из готовых мангалов для помещений можно отметить следующие:
Гриль-барбекю KOCATEQ EB401SR. Передвижная модель с боковой газовой горелкой. Мощность одной горелки — 3000 Вт. Всего в гриле имеется 3 горелки. Предусмотрена полка для хранения готовых продуктов и копчения. Имеется встроенный автоматический съемный вертел. Стоимость мангала — от 69000 рублей.
Печь-мангал Vesta 25. Закрытый гриль-мангал, работающий на угольном топливе. Имеет фильтр-искрогаситель, решетку для жарки и тепловой шкаф. Стоимость составляет 204000 рублей.
Печь-мангал Искандер Стандарт. Оснащена грилем и подставкой под казан. Подходит для установки в беседках, гаражах или закрытых верандах. Стоимость — 17000 рублей.
