Мангал с печкой под казан из металла своими руками

Достоинства и недостатки конструкции

К преимуществам установки металлического мангала стоит отнести:

  • возможность готовить вкусную и полезную пищу на свежем воздухе;
  • простоту и удобство в эксплуатации;
  • пожаробезопасность конструкции;
  • возможность экономить на газе или электричестве в летнее время года при приготовлении пищи. Так как в частном дворе всегда имеются дрова;
  • возможность сделать изделие своими руками;
  • долговечность изделия, если изначально были правильно выбраны материалы для его изготовления;
  • разнообразие дизайнов, размеров и форм. Своими руками можно соорудить как стационарную конструкцию, отличающуюся многофункциональностью, так и компактный переносной мангал.

Что касается недостатков, то к ним стоит добавить:

  • трудоемкий процесс. Чтобы сварить металлическое изделие, необходимо иметь навыки работы со сварочным аппаратом;
  • металл требует аккуратного к себе отношения. При повышенной влажности (если изделие все время будет стоять на улице), металл быстро поржавеет;
  • большой вес. Самостоятельно сооруженные конструкции обычно устанавливаются на одном месте, и переставить их на другой участок сада бывает проблематично;
  • при использовании тонкого металла, дно и боковые стенки изделия могут прогореть со временем;
  • не слишком эстетичный внешний вид без дополнительной отделки.

Достоинства и расположение

Многие отдают предпочтение традиционным мангалам. Такой выбор обусловлен тем, что их можно легко переместить под крышу любого строения. Однако такой способ кажется простым, но на самом деле он может легко привести к пожарам. Да, и к тому же не каждая крыша может стать полноценным навесом. Безусловно, мангал с крышей выигрывает. Главное преимущество такой модели – это защита готовящихся блюд и того, кто их готовит. Причем крыша защищает не только от плохой погоды (дождя, снега), но и от слишком сильно палящего солнца. Еще один плюс мангалов с крышей – это возможность готовит шашлык в любое время года.

Несмотря на очевидные преимущества, есть у шашлычницы с крышей и явные недостатки. Самым основным из них можно считать высокую стоимость таких моделей. Особенно дорогими являются дачные мангалы с коваными элементами. Среди недостатков стоит отметить немобильность мангалов с крышей, к примеру, его не возьмешь с собой на пляж или на пикник в лес. Даже в пределах дачного двора не всегда удается передвигать такие мангалы. Конечно, высокую стоимость мангала с крышей можно скомпенсировать самодельной моделью. Ведь на самом деле такие мангалы несложно сделать своими руками.

С чего начать постройку

Вот и пришло время заменить старенькую металлическую шашлычницу для дачи добротным мангалом из кирпича.

Вы уже примерно представляете, каким он будет. Это может быть невысокий стол с жаровней или солидное строение, объединяющее всевозможные приспособления для приготовления пищи.

Мангал может стать центральной постройкой, распространяя аромат шашлыка из центра участка, или отделить надежной стеной вашу дачу от соседской.

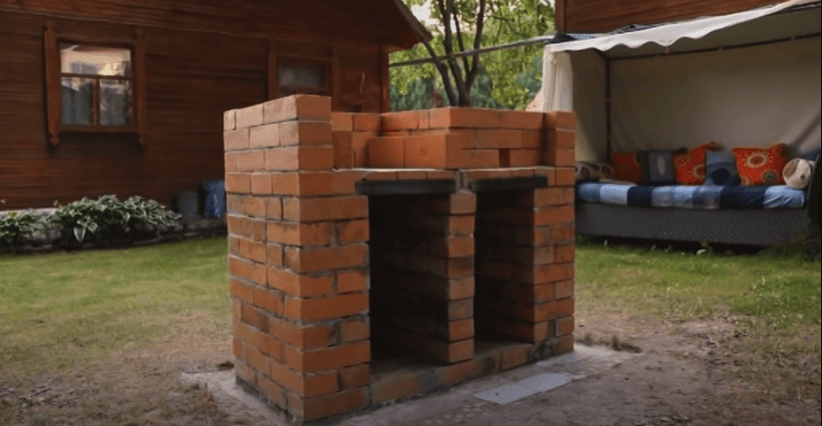

Мангал-барбекю, расположенный в центре участка

На этом этапе нужно определиться:

  • какие функции он должен выполнять,
  • где будет расположен: на открытом воздухе, веранде или в беседке.

Если вы любите много и разнообразно готовить, собирая вокруг многочисленные компании, хорошим выбором станет комплекс с мангалом, печью под казан, коптильней, мойкой и другими приспособлениями, установленными под кровлей.

Минималисты, предпочитающие быстро готовить блюда на шампурах или решетке, остановят свой выбор на мангале барбекю простой конструкции.

Возведение фундамента

Чтобы печь для казана из кирпича являлась надежной и долговечной конструкцией – необходим качественный фундамент. Как правило, обычно используют простую бетонную заливку, которую усиливают металлической сеткой или арматурой. Хотя вполне возможен и кирпичный вариант фундамента. Его тоже необходимо усилить арматурой.

Крайне важно выдержать такие размеры фундамента, чтобы его площадь превышала площадь проекции возводимой печи на ~10 см. по каждой ее стороне

Наружная часть фундамента должна возвышаться над уровнем земли на ~ 8-10 см. Это послужит основой для возведения необходимого цоколя конструкции.

После высыхания фундаментного основания его обязательно укрывают слоем любой гидроизоляции.

Мангалы из блоков

Популярная модель мангала из блоков и кирпича

Портативный гриль из блоков

Убрали два блока и вот уже не гриль, а мангал

Основная фишка этого проекта то, что вы всегда можете его разобрать, сложить в кузов машины перевезти туда, куда нужно. Поскольку в его конструкции нет строительного раствора, клея, гвоздей или чего-либо подобного, гриль из блоков можно легко перемещать с минимальными усилиями. Вы можете установить его в любом месте и забыть об этом, так как конструкция устойчива к погодным условиям и вообще не требует технического обслуживания. Как построить гриль, думаю, инструкция не нужна.

Если уж речь идет о блоках, посмотрите еще несколько вариантов. Вот такой разборный гриль барбекю из блоков с полочкой. Его можно собрать как конструктор, в любом месте  и после пикника так же разобрать и сложить в сарай до следующего мероприятия. Но желательно, чтобы у вас была постоянная площадка, выложенная плиткой или камнем, обычно вокруг гриля всегда людно, все хотят посмотреть, как жариться мясо, проверено практикой. Поэтому не плохо предусмотреть выложенную дорожку, можно из того же материала, что и площадка, тогда у вас есть шанс сохранить газон.

А вот еще одно барбекю из блоков в комплекте со скамеечкой из того же материала. Если на скамью поставить подушечки, да еще повесить пару фонариков, получится очень уютное местечко. И, главное, всю эту красоту вы можете сделать самостоятельно. Барбекю любят все, а если еще с фантазией все оформить, это приведет в восторг ваших домашних и гостей, а ведь по сути, и делать почти ничего не надо, просто часик потаскать блоки:)

Здесь пошагового показано, как сделать гриль барбекю из блоков. Это уже стационарная конструкция с отделкой и верхней рамкой. Впрочем, для таких конструкций нет необходимости в инструкциях, вы сами можете сложить любые комбинации. Источник фото www.woohome.com/diy-2/cool-diy-backyard-brick-barbecue-ideas

Гриль коптильня из блоков

Или вот такой гриль коптильня, на которой можно за раз приготовить ну очень много всего. Этот проект трудоемкий, но простой и можете все сделать всего за один день. Работа не требует высокой квалификации — это не похоже на то, что вы будете что-то мешать или вставлять арматурные опоры, но нужно быть точным при закладке фундамента.

Все материалы доступны, хотя листовой металл, вероятно, будет самым дорогим компонентом, поэтому не поленитесь походить по магазинам.

Главное, это составить план.

Во-первых, сядьте и решите, какого размера вам нужен гриль. Автор решил, что ему нужен барбекю 1,5 x 2,5 м, что, конечно, вызывает уважение. После этого вам нужно решить, на какой высоте будет находиться, так сказать, рабочая поверхность. В данном случае это 60 см.

Затем вам нужно подумать о том, где собираетесь разместить отверстия, чтобы закладывать уголь. Для такого большого гриля понадобятся отверстия с обоих концов. Это нужно для двух целей. Во-первых, тепло необходимо на каждом конце, чтобы равномерно его распределить по всей поверхности. Во-вторых, наличие двух отверстий на противоположных концах поможет с температурой, так как теперь вы можете контролировать поток воздуха.

По поводу материалов. Количество , естественно, будет зависеть от размеров. Кроме блоков и металлической решетки, вам понадобится металлическая крыша — гофрированная металлическая кровля используется для покрытия ямы во время приготовления. Такой материал можно купить в большинстве хозяйственных магазинов, но вы не будете готовить на оцинкованной поверхности, так как он выделяет токсины. Тем не менее, в качестве покрытия прекрасно работает без какой-либо опасности заражения.

Да, еще металлические уголки., они нужны для поддержки блока и в качестве опор для решетки.

Пошаговые фото изготовления:

Источник фото caughtsmokinbbq.blogspot.co.uk/2011/10/how-to-build-bbq-pit.html

Особенности вентиляции стационарных и переносных мангалов

Любой стационарный мангал должен иметь хорошую вентиляцию, позволяющую выводить продукты горения. Сама вентиляция является довольно простым устройством, но при ее самостоятельном изготовлении необходимо сделать грамотный чертеж.

Сам зонт состоит из 3 основных частей:

  • дымосборника (собирает все летучие соединения в проход узкого сечения);
  • трубы (поднимает собранный дым на определенную высоту);
  • зонтика (защищает дымоход от осадков).

Зачем в стационарном мангале нужен дымоход

Дымосборник необходим для выполнения следующих функций:

  • отвода летучих соединений;
  • защиты жарочной поверхности от осадков.

Виды конструкций

Что же касается различных конструкций, которые предполагают комфортное приготовление шашлыка, то здесь следует разобраться вначале с основными видами металлических мангалов.

Всего их четыре вида.

  • Одноразовый. Мангал на скорую руку. В ход идет все, что можно найти поблизости – от жестяных банок до двух П-образных металлических профилей.
  • Стационарный. Вторая ступень в эволюции металлических мангалов. Простой, экономичный, устойчивый. Можно использовать как на открытом воздухе, так и под навесом. При необходимости можно дополнить крышей, вытяжкой (или даже дымоходом), подставкой для кастрюль и двойным дном.
  • Разборный. Отличается от стационарного способом крепления элементов мангала друг к другу. В первом все места соединений точечно свариваются. Во втором прикручиваются металлическими болтами или шарнирами, что и позволяет его разобрать на время, когда он не будет использоваться.
  • Складной. Оригинальные модели мобильных мангалов из металла, которые очень удобно хранить прямо в багажнике автомобиля на случай внезапного выезда на природу. Они представляют собой чемоданчики, внутрь которых можно сложить шампуры и ножки раскладной металлической конструкции.

Решившись на этот ответственный шаг, вы можете запланировать наличие коптильни или решетки для барбекю.

Некоторые проекты включают в общую конструкцию мангала еще и крышку. Накрыв шашлычницу, вы можете добиться скорейшего приготовления своего блюда и быть уверенным, что все самые ценные и полезные свойства и витамины сохранятся в нем.

Чтобы внутри металлического короба мангала происходила правильная циркуляция воздуха, прорези, именуемые поддувалом, лучше делать внизу боковин конструкции. В днище проделываются специальные отверстия диаметром 10-12 мм, чтобы кислород, входящий в эти отверстия, перегорал, обогащая тем самым мясо над огнем.

Для ножек мангалов иногда с легкостью используются металлические пруты или даже трубы. Главное, правильно обрезать, сварить или скрепить с основной конструкцией.

Так, бывают варианты из бочки, газового баллона и даже из барабана стиральной машинки-автомат.

Летняя кухня с крышей из поликарбоната.

Это конечно не беседка, но здесь мы хотим обратить ваше внимание на крышу. Это идея может послужить пишей для ваших будущих планов по изготовлению беседок

Отметим, что сейчас делают такой поликарбонат, который может выдержать удар кувалды (это сказано для скептиков) . Источник фото: pechnik-pech-kamin.ru/galery-pechnik-pech-kamin-v-sankt-peterburge/p/6

Мангал из кирпича в беседку. Мастер класс

Объем кирпича = «три нивы»

Это простая модель мангал маленькой мангала для дачи. Автору надоело жарить мясо на кортах, и он решил поднять уровень мангала, что бы можно было жарить стоя. По сути получилась красивая подставка из кирпича под металлический мангал с шикарным дымоходом. Как видите мангал установлен на солидный фундамент и вся конструкция выполнена очень эстетичноКомментарий автора о используемом клее вместо цемента: «Специальный клей для печей и каминов, на упаковке указано какую температуру он выдерживает, 600-800. Для экономии денег, чуть выше от топки добавлял плиточный клей для тёплых полов.»

Тесты показали, что воздуха мангал получает достаточно, несмотря на закрытую конструкциюКирпич обычный, облицовочный.

Сечение дымохода для хорошей тяги должно быть 250мм х380мм, тогда дыма в глаза не будет.

Читайте так же статью про «Мангалы из кирпича» https://novamett.ru/mangaly/iz-kirpicha-svoimi-rukami

Мангал с арочной крышей в беседку своими руками

Пошаговая инструкция — мастер класс

Автор решил сделать мангал, составил проект беседки с мангалом (см. в галерее), посчитал материалы, поехал в магазин, там ему понравилась лавка из природного камня. Он попросил сделать ножки 75 см высотой и она у меня послужила основой всей конструкции. На которую он и клал все кирпичи. Как видите в первых фото с обратной стороны он сделал стенку из кирпича для поддержки плиты, что бы она точно выдержала вес кирпичей.

Кстати на фото в галерее вы увидите два варианта крыши у этой модели, это просто автору не понравился первый вариант и он его переделал.

Обратите внимание что труба обложена декоративным кирпичом, который сделан из спресованного песка, который почти не проводит тепло. Что уменьшает опасность возгорания

Фундамент под печкой ленточный с арматурой под всю беседку.

Стол в беседку из массива каштана на заказ, стулья из бука

Бюджет:130 огнеупорного кирпича по 60 р250 декоративного по 27 р200 плиточек по 22 рстол каменный 12 тртри мешка суффикса 1500 рчасы 3500р

Проект деревянной беседки с мангалом из кирпича. + Фото

Это проект деревянной беседки с мангалом из кирпича, которую можно сделать своими руками. Проект делался в программе Google SketchUp 8.

Под каждым столбом бетонная тумба, всего 8 тумб. А под мангалом свой фундамент, две фбс 50/200/50, и сверху ещё 20 см. налито бетона с армированием. Так что нагрузка везде своя.

Характеристики материалов для беседки с мангаломРазмер 6 на 4. Крыша один скат 7*3. Залили 8 тумб под мангал положили две фбски. 25 штук бруса 150*150*6, доска 150*50*6 40шт (стропила) и 60шт пол, доска 150*30*4 65шт обрешетка. Профлист 13 листов 3*1.25. Кирпич: 600 штук (красный сталинский б/у)Мангальная будет отделана диким камнем, а столешница будет мебельная под Белый мраморВнутрь будет железный мангал

Комментарий автора: «Жар держится хорошо и очень долго.»

Беседка будет остеклена от ветра

И ещё полезный комментарий автора: «Заслонка для того чтоб когда дрова прогорят и останется одни угли её закрыть не полностью дабы не угореть и жар максимально сильный был чтоб казан прогревался. Цемент и глина понятия не совместимые. Раствор цемент и песок. А вообще домашние печи делают из смеси песка и глины. По поводу трубы, она точна должна быть выше конька, можно нарастить металлической.»

Проект беседки и процесс её строительство

Фото о мангале

Как вам такой компактный четырехсторонний комплекс???

Беседки из дерева своими руками 300 фото, чертежи, схемы

Здесь собрана небольшая галерея деревянных беседок, сделанных своими руками. Конечно, можно собрать и больше фотографий, ведь вариантов миллионы. Каждая беседка, сделанная не по шаблону, а своими руками, пусть даже по стандартным чертежам, это все равно произведение искусства. Здесь же собраны относительно простые конструкции, которые под силу каждому, не обладающему большим опытом мастеру. Есть, конечно, и примеры прмышленных изделий, может, пригодиться.

Чертежи квадратной беседки

Квадратные беседки 150 фото

Чертежи шестиугольных беседок

Шестиугольная беседка своими руками 50 фото

Чертежи восьмиугольных беседок

Восьмиугольная беседка своими руками 100 фото

Материалы

При строительстве беседки могут использоваться различные материалы:

  • дерево;
  • камень;
  • кирпич;
  • металл;
  • бросовый материал.

Все материалы должны быть устойчивы к перепадам температур, возгоранию и повышенной влажности.

Традиционно при строительстве беседок используется дерево – оно отлично вписывается в любой ландшафтный дизайн и стоит сравнительно дешево. К тому же дерево легко поддается обработке и отлично подходит для создания оригинальной беседки. И деревянные конструкции более легкие и не требуют массивного фундамента, и если грунт на участке плотный, то можно обойтись исключительно массивной бетонной плитой. И к тому же при строительстве беседки из дерева не требуется специальное оборудование, достаточно лишь обычных инструментов.

В целях пожаробезопасности обработайте древесину дополнительно антипиреном. А в случае необходимости отдельные элементы беседки со временем можно заменить на новые, при этом не понадобиться начинать все работы с нуля. Самым подходящим материалом считается сибирская сосна, но она стоит довольно дорого, и такая беседка может оказаться не каждому по карману. Лучше всего для возведения строения подходят брусья и доски длиной около 6 метров – это оптимальный размер для быстрого и экономного строительства.

Беседки из камня или кирпича имеют очевидное преимущество – долговечность. Им не страшны ни ветер, ни огонь, ни дождь, ни морозы. Такие постройки зачастую выбирают в случае, когда дом также построен из кирпича. Для кирпичных и каменных построек необходимо укрепить надежный фундамент, и сам процесс строительства потребует больше времени, сил и денег. К тому же камень и кирпич не подвержен горению, не боится воды и не требует периодического ухода.

Металлические беседки, как правило, изготавливают профессионалы и доставляют на участок уже готовую постройку, или состоящую из нескольких частей. В качестве дополнительных вставок можно комбинировать металл с поликарбонатом или стеклом. Для металлических беседок также нет необходимости укреплять основательный фундамент. Но металл имеет свойство доставлять неудобства в летнюю жару – под прямыми солнечными лучами все элементы обязательно нагреются и находиться в такой беседке будет очень жарко.

Для барбекю лучше выбирать красный огнеупорны шамотный кирпич. И если вы хотите, чтобы печной комплекс включал также гриль, печь, коптильню и барбекю, то советуем обратиться за помощью к профессионалам. Это единственный вариант обустроить беседку для человека, не имеющего строительных навыков. Но если вы хотите расположить только барбекю, то наилучшим вариантом будет мобильный металлический мангал, обложенный кирпичом.

Чтобы сохранить тепло в беседке во время ветреной погоды стоит заранее позаботиться о стенах. Застекленные беседки – это максимально комфортный вариант и отличный способ сохранить близость с природой. И такие постройки можно использовать даже зимой, если внутри установить хотя бы небольшой электрический обогреватель или инфракрасную лампу. Беседки с остеклением выглядят изящнее и уютнее. Более доступной альтернативой стеклу служат плотные шторы. Прозрачная пленка из ПВХ защитит от ветра и дождя, и при этом не сделает пространство темным, будет пропускать естественный уличный свет.

При необходимости шторы можно закатать и закрепить под крышей беседки. Все работы по установке штор можно сделать своими руками. Для этого купите пленку ПВХ и вырежьте из нее необходимого размера части, которые будут соответствовать разъемам беседки. Края пленки окантуйте плотной тканью и проделайте небольшие отверстия для более плотного и надежного прилегания штор к стенам беседки.

Особенности

Самым распространенным шашлычным приспособлением является металлический мангал.

Вот в чем его основные преимущества.

  • Простота. Чаще всего мангал представляет собой короб с ножками, внутрь которого засыпаются дрова или угли, разводится огонь, а сверху кладутся шампура с мясом или решетка с овощами.
  • Мобильность. Некоторые металлические модели могут использоваться где угодно: на грунте, на бетонной площадке, на терассе и даже на песчаном пляже.
  • Функциональность. Даже самые простые изобретения можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сетки. Можно соорудить конструкцию с крышей или с дополнительными полочками.
  • Безопасность. Металл не горит, не плавится и не создает очагов возгорания. И это большой плюс.
  • Экономичность. Даже при отсутствии необходимого материала и желания изготовить мангал из металла самостоятельно вы потратите на его приобретение небольшое количество денежных средств.

К минусам же можно отнести не всегда эстетичный внешний вид и недолговечность некоторых моделей. Однако все эти нюансы устраняются и регулируются индивидуально под каждого пользователя и под каждый случай.

Для этого не нужно иметь каких-либо особых знаний или навыков. Необходимо лишь определиться с моделью и материалами, прислушаться к советам профессионалов или просто людей сведущих, а также быть уверенным в том, что ваш замысел реализуется на все 100.

«Бухара»

Также печь барбекю с казаном не обязательно делать из кирпича. Не менее популярны металлические версии. Тем более их можно приобрести в готовом формате, например – «Бухару».

Комбинированный мангал Вира Бухара – это казан-мангал.

Это универсальный аппарат для различных задач: шашлыков, готовки в казанах, блюд на решётке и т.д.

Особенности:

Стационарные мангалы и барбекю

  • Материал ключевых деталей – конструкционная сталь. Плотность – 3 мм.
  • Для удобства готовки блюд есть навесные полки.
  • Есть мобильные кронштейны для подвешивания аксессуаров.
  • Массивный ТО.
  • ТО имеет такую конструкцию, что уголь скапливается прямо на колоснике.
  • У дверки ТО есть прочная ручка и заслонка, с помощью которой можно настраивать активность горения. Для этой цели применяется и п.7
  • Имеется удобный выдвижной зольник.
  • Благодаря мощному чугунному колоснику горения получается стабильным и интенсивным.
  • Верхние стенки печи стойки к деформациям.
  • Конфорка плиты съёмная. Можно применять казаны разных параметров.
  • Покрытие всех внешних поверхностей – термостойкая эмаль.

Как делать мангал на подставке с разделочным столиком

В жаровне, установленной на подвижную подставку с разделочным столиком, предусмотрено практически все:

  • возможность подготовить продукты, поставить посуду, специи;
  • удобно, «под рукой», разместить аксессуары, повесив их на крючки;
  • хранить запас топлива и кухонную утварь;
  • перевозить шашлычницу в пределах участка.

В случае дождя неиспользуемую жаровню, чтобы не ржавела, можно перевернуть вверх дном, установив в то же посадочное место.

Чертеж мангала:

Технология изготовления жаровни аналогична предыдущему варианту:

  1. Вырезаем заготовки корпуса из листа толщиной 4 мм.
  2. Свариваем корпус.
  3. Привариваем ручки из уголка 25х25 мм длиной 100 мм.

Как сделать жаровню мангала своими руками смотрите в 11-минутном видео

Подставка под мангал: чертежи с размерами.

Изготовление каркаса из трубы 20х20 мм:

  1. Нарезаем трубу по размерам, указанным в спецификации чертежа, с учетом углов соединения деталей.
  2. Свариваем объемный каркас рамы. По углам с внутренней стороны укрепляем верхнюю конструкцию, прихватив 4 пластинами. Привариваем ручку. Устанавливаем 2 колеса.
  3. Свариваем разделочный столик из 4 кусков трубы, изнутри по углам прихватываем 4 пластины. Привариваем к нему 2 детали для крепления к подставке и крючки.
  4. Раскраиваем деревянные части столешницы и нижнего основания.
  5. Собираем конструкцию:
  • устанавливаем жаровню,
  • монтируем деревянные элементы.

Особенности

Под мангалом понимается металлическая чаша с решеткой для приготовления блюд на открытом огне. Принцип действия таких конструкций достаточно прост. На дне чаши, в специальной емкости сжигают поленья, полученные угли используются для приготовления пищи. Помимо дров можно использовать готовые угли.

Казан-мангал представляет собой печь, пламя которой прогревает установленную в нее толстостенную посуду (казан). Здесь же располагает решетка мангала для приготовления шашлыка. Данное устройство позволяет не только жарить мясо на решетке или шампурах, но и готовить плов, супы, кипятить воду. Можно организовать настоящий восточный тандыр для приготовления «правильных» узбекских и туркменских блюд, лепешек.

В общем виде конструкция представляет собой металлический короб и основание из нескольких листов металла, устанавливаемое под казан. Он опускается в печную топку на 2/3 его части, только так удастся добиться равномерного прогревания емкости, что является одним из главных секретов вкусного плова. Мангал представляет собой топку открытого типа, поэтому высота рабочих поверхностей должна быть удобной и безопасной. Если видимая часть казана будет располагаться слишком высоко, пользователь может получить ожог. Если слишком низко – ему придется все время наклоняться в процессе готовки, что неудобно. Оптимальная высота составляет 80–85 см от земли.

Секрет неповторимо вкуса блюд, приготовленных с помощью казан-мангала, кроется также в использовании определенного вида дров. В первую очередь следует запомнить, что для получения огня в мангале недопустимо использовать фанеру, пиломатериалы, а также хвойную древесину.
