Разнообразие видов мансардных крыш: их особенности относительно друг друга

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

Классическая схема устройства стропильной системы мансардной крыши

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Отличительные черты

У всех мансардных крыш есть одна важная особенность – это подпирающие стены, которые являются заметно выше, чем в случае холодного чердака. Скат, разделяемый четко на пологий и относительно крутой, нужно делать максимально тщательно. Имеет смысл даже приглашать профессионалов, потому что экономия на их услугах, как показывает практика, иррациональна и приводит только к вредным последствиям. Работы еще можно выполнить самостоятельно, но вот подготовка проекта мансарды намного сложнее, чем в случае с обычной кровлей.

Обязательно оборудуется слой гидроизоляции, чтобы исключить проникновение влаги в помещение. Внешнее покрытие всегда создается только из материалов, отличающихся одновременно легкостью и крепостью. Изнутри отделку ведут по большей части при помощи гипсокартонного листа и основанных на нем материалов. Несущие конструкции делаются исключительно из дерева либо металла. От утеплителя до кровельной отделки требуется оставлять пустой промежуток для максимальной вентиляции.

В отличие от простого чердака мансарда всегда оснащается конвективной принудительной вентиляцией. Благодаря ей застоявшийся воздух поднимается к коньку крыши и покидает ее сквозь аэраторы. А одновременно с этим свежие воздушные потоки проходят внутрь при помощи карнизных продухов. Непрерывная циркуляция помогает поддерживать приятный микроклимат. Совершенно отпадают проблемы с избыточной влажностью и духотой.

7 важных нюансов при разработке дизайна мансарды

Мансарда – довольно специфическое помещение. Поэтому нужно тщательно продумать каждую деталь.

Большое внимание нужно уделить изоляционным и инженерным работам. От этого зависит уровень комфортности пребывания в комнате.
Использовать в отделке желательно светлые тона – они добавляют простора.
Яркий или темный интерьер может «давить»

Однако мансарда в эко-стиле или лофт будет смотреться уместно, если использовать светлую гамму и гладкую фактуру.
Стандартная мебель может не подойти по габаритам, поэтому придется ее заказывать.
Используйте многоуровневое освещение.
Большие панорамные окна предпочтительней маленьких. А от излишка света можно укрыться за жалюзи или римскими шторами.
Помещение наверху более закрыто, чем внизу – старайтесь не использовать синтетических материалов.

Чердак таит в себе массу возможностей. И главная из них – увеличить полезную площадь дома без капитальной перестройки, достройки дополнительных комнат и надстройки второго этажа. Используйте этот шанс. И обещанное видео.

Какой должна быть мансарда

Чтобы получилась идеальная мансарда, ее проект лучше подготовить еще на стадии строительства дома. Планирование жилого помещения влияет на постановку несущих элементов крыши. Когда приходится обустраивать комнату в уже построенных частных домах, возникают трудности с прокладкой теплоизоляции, расположением лестницы, заказом дверей и окон. Для деревянных элементов требуется защитная обработка.

Чаще всего мансарды планируют под крышами:

• ломаными двускатными;
• двускатными.

Двускатная крыша часто встречается на фото частных домов, возведенных в традиционном стиле. Такая кровля представляет собой два пересекающихся прямоугольника. У нее несложная конструкция, вместе с тем проект смотрится аккуратно и мило.

Для изготовления стропил используют хвойные породы деревьев. Материал тщательно ошкуривают и просушивают. Влажность не должна превышать 18%. В противном случае стропила со временем могут деформироваться, что приведет к перекосу всей постройки.

Материалы

Лучший материал для стропильной системы — кедр, легкий, прочный и стойкий к гнили. Однако на практике куда чаще используются более дешевые: ель, пихта и сосна. У всех нагруженных элементов стропильной системы (стропильных ног, ригелей и стоек) должны отсутствовать пороки древесины, влияющие на прочность:

• Крупные выпадающие сучки;
• Косослой (отклонение направления волокон от продольной оси бруса);
• Косые трещины;
• Гниль.

Типичное сечение лежней и стоек — 100х50 мм. Сечение стропил определяется их длиной и шагом между стропильными ногами: чем он больше, тем большая нагрузка ложится на отдельный брус. Подобрать оптимальное сечение стропила можно по таблице строчкой ниже.

Таблица подбора сечения стропила в зависимости от длины и шага.

Рекомендации специалистов по созданию мансардной крыши

Порядок работ в оборудовании мансардной крыши зависит от ее типа, размеров, прочих факторов. В выборе материалов важным моментом являются финансовые возможности. Однако нужно учитывать сложные условия эксплуатации этой конструкции, степень нагрузок, необходимость создания комфорта в помещениях мансарды. У специалистов есть несколько рекомендаций, которые не стоит игнорировать:

• максимальная нагрузка падает на мауэрлат, его необходимо надежно закрепить, используя прочные анкерные болты;
• если стены дома монолитные, выложены из камня, кирпича, анкеры требуется дополнительно укрепить бетонным раствором;
• в качестве кровельного материала лучше использовать мягкую черепицу, еврошифер, металлические материалы не применяются, так как они летом сильно нагреваются, создают дискомфорт;
• рубероид для укладки гидроизоляционного слоя использовать нежелательно, он при повышении температуры выделяет неприятный запах.

Лучшим материалом для утепления мансарды опытные мастера считают минеральную базальтовую вату. Она обладает отличными теплозащитными качествами, является природным, экологически чистым материалом, не горит. Если обеспечить этому утеплителю качественную защиту от влаги, конденсата, она будет сохранять первоначальные свойства в течение многих лет.

Минеральная базальтовая вата идеально подойдет для утепления мансарды

Завершаем работу

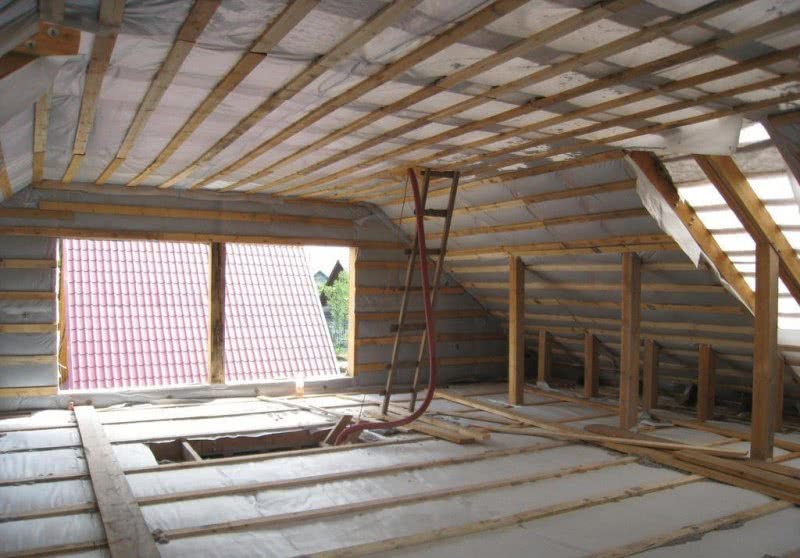

После того, как создан каркас, стоит определиться, как утеплить мансардную крышу. Изнутри к стропильной системе прикрепляется пароизоляционный материал. Для крепления пользуйтесь специальными строительными скобами.

В качестве утеплителя чае всего используется минеральная вата, которую нужно плотно разместить между стропилами. Закрепить утепляющий материал можно при помощи обрешетки.

Чтобы защититься от влаги к стропильной системе (внешней стороне) крепиться гидроизоляционный материал. В качестве гидроизоляции можно использовать полиэтиленовую пленку.

Далее можно приступить к последнему этапу – уложить финишное покрытие. Самым популярным материалом для кровли считают металлочерепицу, но вы можете выбрать другой вариант.  По завершению этого этапа строительство можно считать завершенным.

Типы мансард

Сегодня они могут быть представлены в следующих видах:

• Одноуровневая мансарда при двускатной крыше.
• Одноуровневая при ломаной крыше.
• Одноуровневый вид крыши с выносными консолями.
• Двухуровневый вид крыши со смешанным типом опирания.

Одноуровневая мансарда при двускатной кровле

Представленный тип кровли оснащен одним уровнем мансарды, над которым формируется двускатная крыша.

Данный вариант относится к самым простым, так как не нуждается в особо сложных подсчетах при проектировании и не сопровождается большими трудностями во время строительства.

Такая крыша, кроме того, что она проста по своим конструктивным особенностям, является и весьма практичной.

Практичность кровли связана с наличием большого угла расположения и отсутствием препятствий в виде дополнительных элементов кровли для схода осадков.

Одноуровневая мансарда при ломаной кровле

Представленный вариант также предусматривает один уровень мансарды, но здесь уже применяют иной тип конструкции стропильной системы.

В результате образуется не две плоские крыши, а четыре.

Преимущества данного типа заключаются в том, что верхняя часть здания приобретает полноценный вид помещения, с вертикальными потоками и стенами.

Таким образом, наблюдается увеличение пространства в комнатах.

Однако конструкция такой стропильной системы характеризуется более сложной формой.

Одноуровневый тип мансарды с выносными консолями

Главными преимуществами данной конструкции можно считать увеличение помещения верхнего этажа.

Как правило, оно получается намного просторней, в отличие от второго вида крыши. Для конструкции данного типа характерно смещение помещения мансарды в одну из сторон дома, к краю.

Используя данный вид мансарды можно сделать полноценные вертикальные окна с одной стороны.

Это также можно считать достоинством данной конструкции.

Говоря о плюсах такой крыши, необходимо разобраться и в ее недостатках.

Главным минусом конструкции является более сложная форма.

Она представляет собой с одной стороны одну большую скатную плоскость, а с противоположной — две плоскости.

В большинстве случаев часть крыши с большой плоскостью выносят за стены дома дальше, чем обычно.

Благодаря такому смещению можно сделать навес, в котором можно расположить все, что угодно, от террасы до гаража.

Двухуровневая мансарда со смешанным типом опирания

Данная конструкция относится к самым сложным, так как имеет, как минимум два помещения в верхней части дома, расположенных на разных уровнях.

На фото ниже представлены два варианта, как можно построить крышу мансардного типа в двух уровнях.

Достаточно часто представленный тип мансарды является полноценным проектом, формирование которого осуществляется еще в процессе проектирования дома.

Данная конструкция не является отдельной составной частью дома, а входит в структуру основного проекта дома.

Разновидности стропильных систем

Застройщикам, которые решились на строительство мансардной крыши своими руками, необходимо выбрать один из вариантов стропильной системы. Как правило, узнаваемость мансардной крыше придают крутые изломанные конфигурации, однако при выборе одной из разновидностей необходимо помнить, что стропила несут не только эстетические, но и практические функции:

• передают нагрузку на несущие стены;
• защищают коттедж от атмосферных явлений (град, снег, ливень, прочее);
• должны быть устойчивыми к температурным перепадам и неблагоприятным погодным факторам.

Простейшая форма — обустройство мансардной крыши в виде треугольника, более сложная – с изломом. Треугольные очертания создаются из параллельных балок, а полом мансарды служит нижний пояс. Все вертикальные стойки и горизонтальные лаги рекомендуется выполнять из тонких брусков. Если планируемые габариты выходят за пределы треугольника, то предстоит обустройство конструкции с изломанным профилем. В таком случае присутствует средняя несущая стена, легкий нижний уровень, который опирается на центральную часть, и затяжки, которые устраивают из балок перекрытия.

Популярные разновидности стропильных систем:

1. Висячий тип создает горизонтальную нагрузку и обустраивается на основание – стены. Для тех, кто выбрал эту разновидность стропильной системы, необходимо изучить, как построить мансардную крышу и особенность конструкции – возводить промежуточные опоры не нужно. Для соединения балок используются затяжки (из дерева, металла).
2. Наслонный тип рекомендуется для коттеджей, в которых присутствуют промежуточные опоры или несущая стена, расположенная по центру. Опирают наслонные стропила на наружные стены, среднюю часть – на внутреннюю. Такая система признана самой простой, но рекомендуется только для коттеджей, в которых расстояние между несущими стенами составляет до 6,5 м.
3. Наслонные и висячие стропила в виде прямоугольных треугольников потребуют грамотного расчета нагрузки. В конструкцию такой системы добавляются схватки, которые устраиваются как в нижней, так и в верхней части. Для подвешивания потолка используется затяжка висячих стропил, а верхние скаты устраивают на висячих стропилах.

Для устройства большого карнизного свеса можно выбрать монтаж мансардной крыши с упором стропил за несущей стеной. В такой конструкции мауэрлат не используется, для устройства стропил применяются балки. Кроме того, обязательно установить подкос, врезать стойки в балки перекрытия и закрепить стропила анкерными соединениями и проволочными скрутками, чтобы ветер не «унес» красивую крышу.

Двускатная крыша

Такой тип кровли является примером того, что классическая конструкция крыши актуальна и на сегодняшний день.

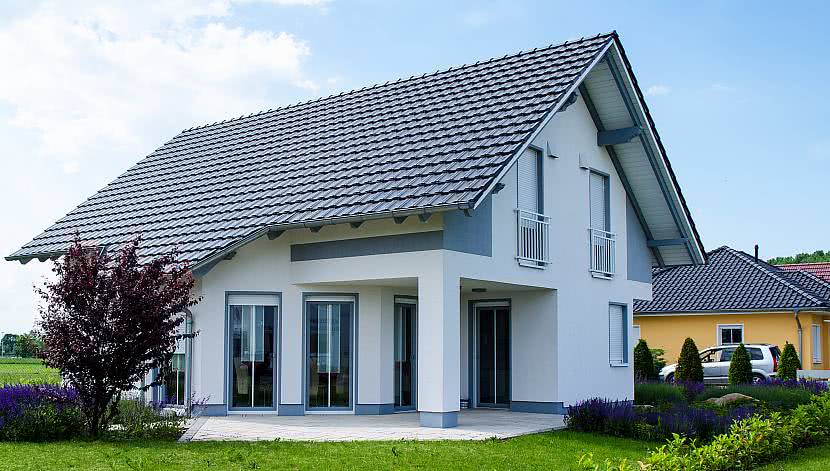

Классический вариант двускатной крышиИсточник stroyday.ru

Этот тип конструкции считается простейшим, но благодаря новым материалам и идеям двускатная крыша выглядит современно и эффектно.

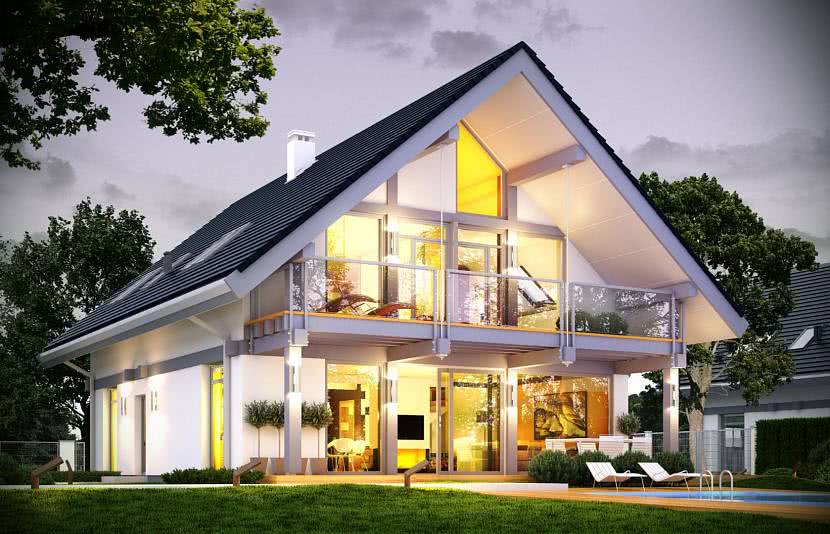

Двускатная крыша из современных материалов над мансардным этажомИсточник dobrzemieszkaj.pl

Принцип монтажа крыши практически не изменился со времени своего первого использования.

Если домовладельцу необходима недорогая, но надёжная и красивая крыша для одноэтажного дома, то выбор двускатной кровли считается оптимальным решением.

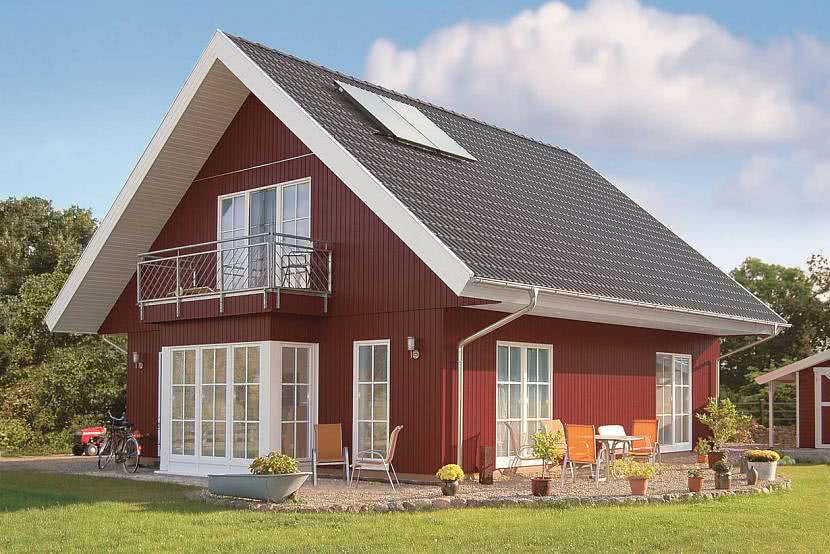

Двускатная крыша одноэтажного дома с закрытой мансардойИсточник akmodular.com

Конструкция представляет собой две плоскости, которые могут быть как с равными, так и с разными площадями.

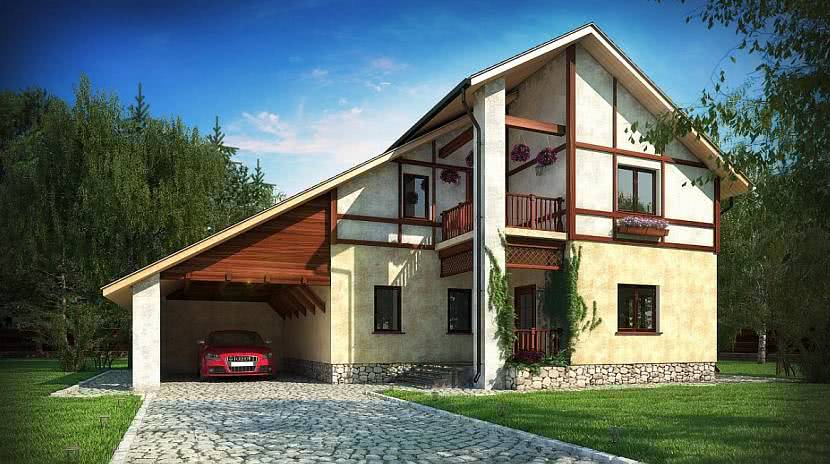

Крыша с разными площадями скатовИсточник proroofer.ru

Исходя из площади, подбирается вид материала для кровли. Благодаря своей простоте, этот вид кровли отличается небольшим весом при высоком качестве и устойчивости к погодным стихиям. В такой кровле каждая деталь конструкции имеет своё назначение.

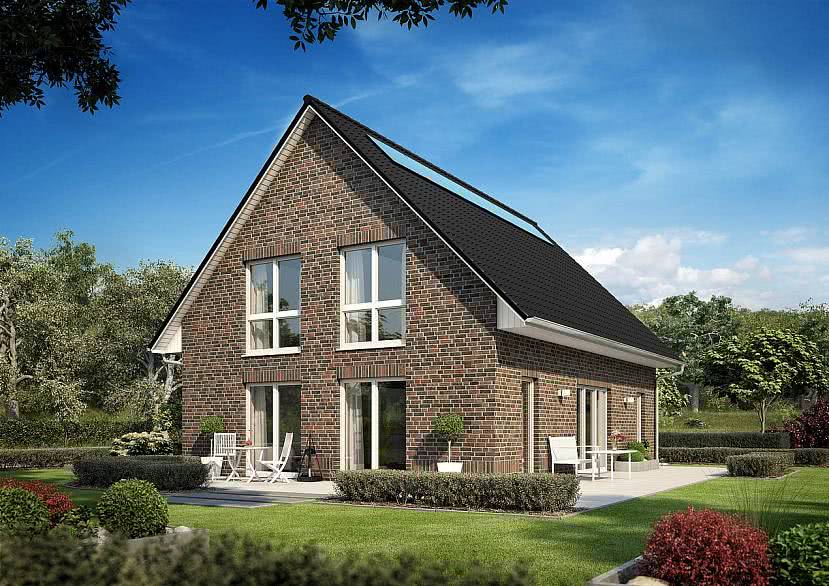

Двускатная кровля с закрытыми фронтонамиИсточник viebrockhaus.de

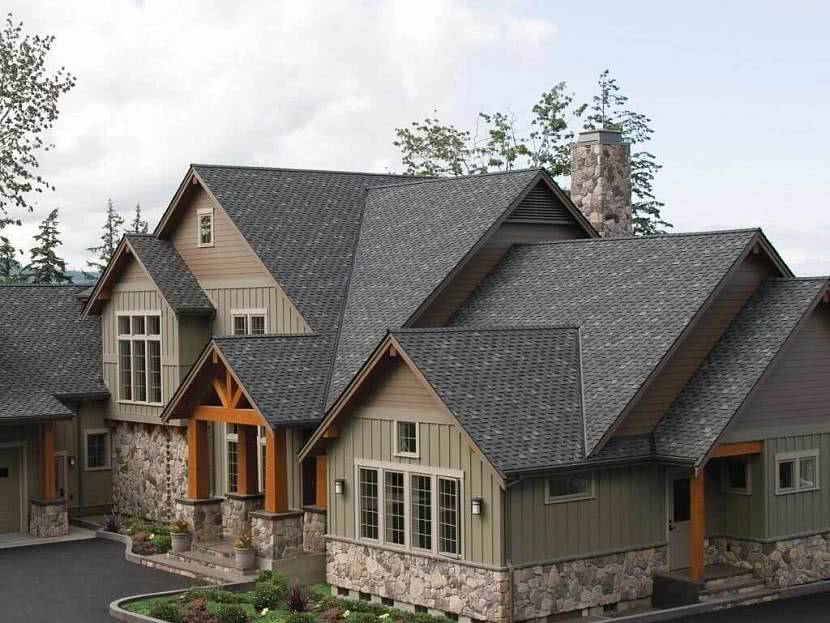

При желании сделать красивую крышу, можно скомбинировать несколько двускатных и получить отличный результат

Сложная двускатная кровляИсточник noviydom.com.ua

Стропильная система мансардной кровли

При обустройстве мансардной кровли стропильная система может изготавливаться из элементов наслонного или висячего типа. В первом варианте стропила устанавливаются так, что образуют собой треугольник с ровными гранями. Опора осуществляется в этом случае на мауэрлат, закрепленный по периметру стен, на дополнительные опоры, установленные под стропилами, также опорной точкой служит сопряжение двух досок в области конька.

При установке стропил висячего типа опор в виде дополнительных балок не предусмотрено. Они опираются только на стены дома. Могут использоваться затяжки. Сами стропилины в этом случае работают на изгиб и сжатие.

Висячие и наслонные стропила — пример чертежа

Создание системы стропил при строительстве мансарды является первостепенной задачей

Предварительно важно правильно рассчитать ее и учесть все тонкости ее сооружения. Чтобы понимать, о чем будет идти речь, требуется ознакомиться с основными ее элементами

Таблица. Основные детали системы стропил.

Устройство стропильной системы

Односкатные крыши

Крыша односкатной формы имеет плоскую поверхность, которая наклонена в одну сторону. Очень часто ее устраивают на разновысотных стенах

При монтаже такой очень важно правильно выбрать величину наклона, чтобы часть строения располагалась навстречу ветрам

Самый простой вариант скатной крыши

Небольшая стоимость по сравнению с мансардной или купольной;

Возможность последующей достройки этажей без грандиозного демонтажа;

Лёгкий монтаж дымоходов и стеков;

Широкий выбор материалов для кровли;

Высокий коэффициент использования площади;

Возможность монтировать балкон и огромные окна от потолка до пола.

Также очень популярен для домов в современном стиле

Не очень презентабельный вид.

Однако, если грамотно спроектировать конструкцию, скомбинировать несколько скатов на разных уровнях, тогда получиться вполне привлекательная крыша. Немаловажен также правильный подбор материала – если выбрать, например, металлочерепицу, тогда получиться красивая геометрия ската, а вот профлист превратит дом в сарай.

Сколько стоит построить мансарду

Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.

Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.

Во-вторых, придется выложить немалую сумму на утепление и пароизоляцию мансардной крыши. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.

Устройство мансардных окон в крыше

Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.

Что нужно для установки мансардного окна и порядок монтажа составляющих

В мансарде ставят два типа окон — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже удачный пример такой комбинации. Точно не скажете, что дом незапоминающийся. А сколько еще может быть вариантов?

Мансардная кровля в несколько уровней — это тоже распространенный прием

Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:

1. Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
2. Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.

Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:

• Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
• При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
• Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.

Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.

Мансардная крыша – основные виды, лучшие варианты проектов и их реализация (115 фото)

При планировании современного частного дома важно использовать пространство максимально функционально. В решении этой задачи поможет обустройство мансарды

Мансардным этажом считается просторный чердак, который адаптирован для комфортного проживания. Такое решение планировки пространства значительно снизит потерю тепла, а также сделает ваш дом оригинальным и современным.

При помощи мансарды вы можете расширить жилую площадь обычного одноэтажного дома. Стоит заметить, что для сооружения мансарды не требуется особых навыков в области стройки, достаточно следовать инструкциям и правилам. Поэтому рассмотрим, как сделать мансардную крышу своими руками.

Типы крыш с мансардами

Стандартным вариантом является одноуровневая мансарда. Ее можно оборудовать как под двускатной, так и под ломаной крышей. Более сложной конструкцией обладает двухуровневая мансарда, в которой применяется система из смешанных опор.

Плюсом создания мансарды под двускатной крышей является экономичность, простота проведения работ. Конструкция обеспечивает естественное удаление воды, снега, дополнительных элементов не требуется. К недостатку такой конструкции относится уменьшенная полезная площадь, минимальная высота стен.

Мансарда под двускатной крышей

Под ломаной крышей получается обширное помещение, высота потолка в котором может быть выше 2,5 метров. В таком чердаке можно оборудовать уютные жилые комнаты с красивым интерьером. Создание кровли такой формы обойдется дороже.

В проектировании современных загородных коттеджей используются более сложные архитектурные решения:

• двухуровневые мансарды;
• конструкции с вынесенным за контуры дома эркером;
• кровли из нескольких элементов разной высоты, конфигурации.

Двухуровневая мансарда в доме

На фото мансардных крыш частных домов можно увидеть много нестандартных, интересных вариантов. Выбирать оптимальное решение нужно до проектирования будущего дома. Это позволит создать прочную, долговечную мансарду, которая много лет будет безупречно выполнять свое предназначение.

Устройство мансардной крыши частного дома

Строительные нормы определяют мансарду как помещение, заложенное под ломанными или наклонными кровельными скатами.

На практике наличие мансарды приводит к увеличению крутизны скатов или усложнению каркаса, и в конечном итоге – повышению сметы в сравнении с обычными крышами.

Стандартная кровля с мансардой включает:

• Стропильный каркас, опирающийся на мауэрлат.

  Мауэрлат в свою очередь укладывается по периметру несущих стен (поверх перекрытия или поднятых аттиковых стенок).

  Из-за большого веса кровля усиливается вертикальными опорами, подкосами и ригелями, все укрепляющие элементы по возможности размещаются в «глухих» зонах мансарды.

• Многослойный пирог, защищающий крышу от потерь тепла, шума и других внешних воздействий. В мансардах постоянного проживания пирог закладывается из дышащих материалов, с обязательными вентзазорами. Исключение делается лишь для кровельных материалов, максимально герметичных.
• Вспомогательные элементы. К ним относятся водосточные желоба, аэраторы, проходные конструкции, оконные рамы.

Каркас таких крыш обычно собирается из качественных пиломатериалов, чаще всего – на основе хвойных пород, совмещающих легкость, прочность, долговечность и доступную стоимость. Элементы каркаса могут оставаться открытыми, но паробарьер и внутренние слои пирога скрываются всегда, паропроницаемыми и негорючими материалами.

Подробнее об устройстве мансардной крыши читайте здесь.

Строительство крыши-мансарды

Строительство мансардной крыши включает в себя монтаж стропил, укладку слоев гидро- и теплоизоляции, строительство обрешетки и финишную отделку крыши кровельным материалом.

Шаг 1. После того как будут построены стены дома, начинается создание стропильной системы мансарды. Стропила устанавливаются с выбранным шагом, опираясь на мауэрлат и коньковый брус.

Установка стропил

Стропила опираются на коньковой брус

Стропильная система

Шаг 2. Если дом строится по каркасной технологии, то проще всего элементы кровли собрать на земле, а потом поднять на крышу. Сборка конструкции производится из брусьев (100х50 мм – для каркасной части и 150х50 мм – для основания). Нижний элемент конструкции делится на два – находится середина. В каждую сторону от нее откладывается расстояние, равное половине ширины комнаты-мансарды.

Сборка элементов производится на земле

Нижний элемент конструкции разделен на две части

Шаг 3. Бруски такой же длины, как и высота будущей комнаты, приколачиваются к нижнему брусу в районе нанесенных крайних отметок.

Крепится брусок 220 см

Шаг 4. Приколачивается брусок, обозначающий потолок комнаты.

Элемент, обозначающий потолок комнаты

Шаг 5. На потолочном брусе снова находится середина, в районе которой приколачивается опора для стропил крыши. Чем этот брусок длиннее, тем круче будет скат крыши.

Опора для стропил

Шаг 6. На вертикальном брусе отмечается середина. Производится установка стропил-скатов крыши. Они будут идти от этого бруска, касаясь «стен» комнаты, до края крыши. Формируется конек крыши.

Устанавливаются стропила

Формируется конек крыши

Шаг 7. Система устанавливается на мауэрлат крыши над крыльцом. Такая же конструкция собирается и крепится с другой стороны крыши. По подобной схеме собираются другие части стропильной системы, которые также устанавливаются на предназначенное им место с определенным шагом.

Установка готовой конструкции

Стропильная система собрана

Шаг 8. Каркас мансарды обшивается пароизоляционным материалом, отдельные полосы которого укладываются внахлест, соединяясь между собой скотчем.

Стыки полос изоляционного материала проклеиваются скотчем

Шаг 9. Гидроизоляционный материал при помощи брусков и гвоздей фиксируется на стропильной системе.

Крепление материала к стропильной системе

Шаг 10. Кровля утепляется минеральной ватой, которая укладывается на гидроизоляционный материал между стропилинами.

Утепление крыши минеральной ватой

Шаг 11. Сверху утеплитель тоже закрывается гидроизоляционным материалом, полотна которого укладываются с нахлестом друг на друга не менее 15 см. Фиксация производится при помощи брусков.

Фиксация гидроизоляционного материала

Шаг 12. «Пирог» крыши зашивается плитами OSB или другим выравнивающим материалом. После этого производится монтаж кровельного материала.

Обшивка кровельного пирога плитами OSB

Похожие записи:

Как построить дом из сэндвич-панелей своими руками Установка входной металлической двери в квартиру своими руками Какие газовые колонки лучше Как покрыть крышу стеклоизолом своими руками Как установить входную дверь: видео + инструкция по самостоятельной установке Как рассчитать объем фундамента в м3 при разной высоте?
