Какие бывают перекрытия в частном доме?

Особенности, преимущества и недостатки перекрытий из дерева

Деревянные конструкции устраиваются по балкам, которые также выбираются из этого материала. Чаще всего они используется в небольших малоэтажных домах.

Балки могут быть изготовлены из:

  • досок, толщина которых составляет от 3,8 до 5 см;
  • бруса, толщина которого составляет от 7,5 см до 17,5 см;
  • бревен;
  • проклеенного бруса;
  • клееных балок (деревянного двутавра).

Такой вид перекрытия по балкам обладает следующими преимуществами:

  • его достаточно легко сделать и смонтировать;
  • обладает хорошими теплоизоляционными свойствами;
  • дерево является экологически чистым материалом, что гарантирует отсутствие в доме вредного воздействия на организм человека;
  • можно использовать в домах, которые стоят на легком фундаменте, поскольку перекрытия не будут давать большой дополнительной нагрузки;
  • доступность.

В то же время, необходимо помнить и о недостатках данной конструкции:

  • перекрытия из дерева по балкам имеют не такую высокую прочность, как железобетонные;
  • нуждается в дополнительной обработке антипиренами – благодаря этому деревянное покрытие будет не горючим;
  • без обработки антисептиком, деревянное покрытие по балкам может быть поражено грибком, насекомыми-вредителями или плесенью;
  • из-за сырости, колебаний температур, влажности и нагрузок присутствует риск образования деформации деревянного перекрытия.

Основные этапы при монтаже перекрытия из дерева

Данный вид перекрытия устанавливается по балкам. Так что, первый шаг в технологической схеме устройства – это установка балок. Устройство этих элементов в доме происходит согласно следующей инструкции:

  • Первоначальной задачей стоит обработка древесины антисептиком. В противном случае, они будут со временем гнить, и перекрытие по деревянным балкам будет неустойчивым.
  • Концы балок срезаются по углом от 60 до 80 градусов. Помимо антисептика, они также просмаливаются.
  • Далее концы балок должны быть обернуты рубероидом.
  • В стене должны быть подготовлены ниши, глубина которых должна составлять от 15 см. В них укладываются балки. При этом зазор между стеной и балкой должен составлять от 3 до 5 см. После установки балки, он заполняется минеральной ватой.

Устройство необходимо начинать с самых крайних элементов. После того, как все они будут установлены, необходимо чтобы по балкам был одинаковый горизонтальный уровень.

В некоторых случаях, необходимо позаботиться об обеспечении большей жесткости. Для этого обычно прибегают к стальным креплениям – анкерам, скобам либо пластинам. Если анкера и пластины используются крайне редко, то скобы можно встретить достаточно часто в деревянных домах.

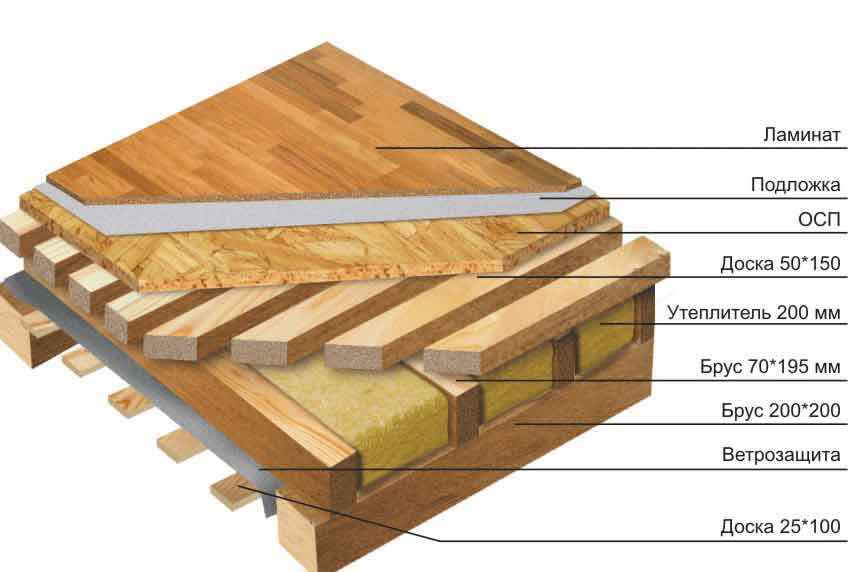

После завершения этих этапов, можно приступать к устройству перекрытия по балкам. В качестве настила обычно выступают листы фанеры, строганные доски либо панели OSB. Но это далеко не единственный элемент. Пирог перекрытия состоит из чернового пола, изоляции (ветро-, тепло-, гидро-), небольшого воздушного зазора и половой доски. Пирог: от верхних слоев к нижним слоям (наглядный пример):

  1. Ламинат.
  2. Подложка под ламинат.
  3. Плиты ОСП.
  4. Доска с характеристиками 50х100.
  5. Утеплитель толщиной 20 см.
  6. Брус 70х195 мм.
  7. Брус 20х20 см.
  8. Защита от ветра.
  9. Доска 25х100.

Пирог, а точнее его слои, могут немного изменяться в зависимости от конструктивных решений. В зависимости от того, какая плита используется в качестве чернового пола, рекомендуется либо покрыть финишным покрытием и класть плитку, линолеум или другое покрытие. В том случае, если сверху в качестве чернового пола выступают струганные доски, их можно покрыть лакокрасочным составом и больше ничего не укладывать.

Рекомендации от специалистов по работе с конструкциями из древесины

В том случае, если необходимо устройство перекрытия из древесины по балкам, специалисты рекомендуют придерживаться некоторых советов. Среди которых:

  • Устраивать перекрытия нужно только в тех местах, где это действительно необходимо. Излишние конструкции в декоративных или других целях будут лишь давать дополнительную нагрузку на фундамент.
  • Все элементы из дерева должны быть обработаны специальными антисептиками и защитным составом от возгорания.
  • Прежде, чем вставлять балки в бетонные или кирпичные выемки в стене, их предварительно нужно обработать специальными составами. После этого они оборачиваются рубероидом и только затем вставляются в выемки.
  • Если рядом с балками проходит дымоход, нужно помнить, что минимальное расстояние между ними должно быть не менее 25 см.

Делаем деревянное перекрытие

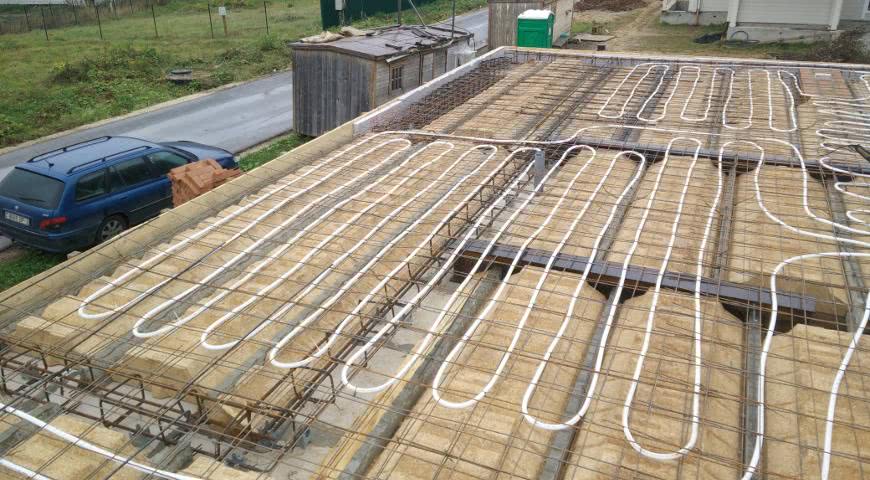

10 основных достоинств сборно-монолитных перекрытий

1. Возможность монтажа в труднодоступных местах (где нет возможности установки специальной техники). 2. Возможность установки при реконструкции дома и замене старых поврежденных перекрытий без нарушения целостности стен. 3. Простота и большая скорость монтажа. При этом монтаж производится без помощи специальной техники, в частности без использования крана. 4. Можно собирать перекрытия для объектов различной геометрии: балки могут быть разной длины, их можно стыковать под углом, соответственно, появляется возможность перекрывать помещения сложной конфигурации. 5. Возможность делать длинные безопорные пролеты 10–12 м и более. 6. Высокая несущая способность (прочность). При установке можно подбирать несущую способность перекрытия в зависимости от предполагаемых эксплуатационных нагрузок на объекте. 7. Хорошая звукоизоляция и теплоизоляция готовых перекрытий. 8. Огнестойкость, химическая и биологическая стойкость (препятствует развитию плесени, грибков и микроорганизмов). 9. Возможность сразу установить систему теплых полов и другие инженерные конструкции. 10. Более низкая стоимость за счет экономии на установке и за счет снижения расходов на строительные материалы (бетон и арматура), так как нет необходимости устанавливать опалубку.

Различия между ПК и ПБ

Оба вида плит перекрытия сегодня пользуются большим спросом. Связано это с их высокой прочностью и надежностью. Если говорить про отличия между плитами ПК и ПБ, то явных различий здесь не наблюдается. Главной особенностью остается метод изготовления. Для плит ПБ характерен большой вес и высокая стоимость. По этим причина подобные изделия чаще всего задействуют при строительстве важных объектов. Для их изготовления применяется бетона классов В15 и стальная арматура.

Перекрытие так же можно организовать и из подручных средств, например из досок. А вот из каких можно узнать прочитав статью о том, что из себя представляет , а так же иные технические данные строительного материала.

На видео рассказывается, чем отличаются плиты перекрытия пб от пк:

Какова указано здесь.

Для плит ПК характерно наличие пустот, благодаря чему они активно задействуются при возведении жилых домов. По сравнению с предыдущими изделиями, такие плиты обладают малым весом, но по показателям прочности и надежности они не уступают. Ни пустоты, ни их расположение не снижают несущие свойства плиты. Кроме этого, наличие пустот позволяет повысить показатели звуко-и теплоизоляции.

О том какой , можно узнать прочитав данную статью.

Плиты перекрытия – это очень необходимый в области строительства материал. Благодаря ему стало возможным возводить серьезные объекты, на которых будет оказываться свое влияние серьезная нагрузка. По этой причине во время их изготовления плиты подвергаются тщательной проверке, чтобы показатели надежности и прочности соответствовали заявленным. Также изделия должны обладать необходимой жесткостью и не прогибаться. Иначе это приведет к деформации и последующему разлому.

Плиты перекрытия ПК и ПБ – железобетонные изделия, используемые в современном гражданском и промышленном строительстве в качестве несущих перекрытий при возведении межэтажных секций, а также иных связующий конструкций. Оба эти вида ЖБИ довольно схожи по своему предназначению, однако имеются у них и существенные различия.

Основная разница между этими видами железобетонных изделий отражена в их маркировке и заключается в технологии изготовления. Таким образом, ПК – это плита круглопустотная, а ПБ – плита безопалубочная. Рассмотрим оба способа подробнее:

Плиты ПК изготавливаются следующим образом: арматура помещается в металлоформу, осуществляется заливка бетоном. Затем металлоформа проходит процедуру непродолжительной вибрации на специальном оборудовании (вибростол) для равномерного заполнения металлоформы бетоном. Далее металлоформа с бетоном помещается в пропарочную камеру, где подвергается обработки паром при соблюдении температурного режима в течение 6-8 часов. После этого, готовое изделие извлекается из металлоформы.
Формовка Плит ПБ изделий происходит на подогреваемом металлическом полу. Изделия армируются предварительно напряженными тонкими тросами (реже проволокой), то есть натянутыми по всей длине места изготовления. Специальная формующая машина проходит над местом формовки по рельсам, оставляя за собой непрерывную ленту бетона. Затем образовавшуюся линию железобетона закрывают пленкой (теплоизоляционным материалом), прогревают и режут на изделия нужной длины.

Отличие плиты ПБ от ПК заключается также в возможности распила плиты ПБ при необходимости под углом 450 , что делает эти железобетонные плиты более удобными для возведения сооружений. Такие плиты обладают широким спектром нагрузок от 400 до 1250 кгс/м2. Преимуществом же плит ПК (оснащённых круглыми пустотами) перед ПБ считается возможность организации в них отверстий для проведения внутридомовых коммуникаций. Пустоты же плит перекрытия ПБ (овальные) для проделывания в них не предусмотренных изначально отверстий не приспособлены.

Размеры плит перекрытия ПК варьируются от 2,0 местра до 9 метров по длине, а по ширине плиты перекрытия пустотные от 1,0м. до 1,5м. В случае с плитами ПБ, технологией предусмотрена поперечная резка плиты алмазной пилой под любым углов, любой длины и ширины.

Для строительства своего дома я использовал плиты для перекрытий ПК и ПНО, присматривался и даже ездил на завод смотреть плиты изготовленные по безопалубочной технологии сокращенно ПБ. Решить из чего или из каких плит будут ваши перекрытия вы должны еще на стадии проектирования потому что плиты имеют стандартные размеры. Если у вас уже есть проект и вы строите не внося в проект изменений то в нормальной проектной документации учтены размеры плит и их количество.

Виды перекрытий для газобетона

  • монолитные;
  • железобетонные плиты;
  • газобетонные плиты;
  • деревянные или металлические балки.

Совет прораба: Любые перекрытия можно класть только на армирующий пояс!

Плитные перекрытия

Плиты для перекрытий могут быть железобетонными или газобетонными. Перекрытие из газобетона легче железобетонного, плиты из газобетона собираются в монолитное полотно благодаря пазогребневой системе. Если же используются плиты без пазов и гребней, то в зазор между плитами закладывается арматура и заливается песчано-цементный раствор. Газобетонные плиты перекрытия армируются сеткой, они выдерживают нагрузку 600 кг на 1 квадратный метр, чего вполне достаточно для индивидуального жилого дома.

Схема устройства перекрытия из газобетонных плит

Газобетонные плиты для перекрытий могут быть разных размеров. Плитное перекрытие должно быть на 20 сантиметров длиннее пролета, чтобы с каждой стороны заходить на стену на 10 сантиметров.

Железобетонные плиты похожи на газобетонные, однако они значительно тяжелее, поэтому при их использовании необходимо точно высчитывать нагрузку.

К преимуществам плитных перекрытий можно отнести:

  • быстрый монтаж;
  • хорошая шумо- и теплоизоляция;
  • высокая несущая способность;
  • доступная стоимость.

Недостатком можно считать необходимость использования крана для установки плит и сравнительно большой вес.

Монолитные перекрытия

Для монолитного перекрытия изготавливается арматурный каркас, который заливается бетоном. Толщина монолитного перекрытия может достигать 300 мм. Монолитное перекрытие может быть любой формы – в этом главное отличие от плитного перекрытия, которое может быть только прямоугольным. Монолитное перекрытие имеет высокую несущую способность – до 800 кг на квадратный метр, но его достаточно долго и дорого делать.

Устройство монолитного перекрытия

Перекрытия по балкам

Для такого варианта используются металлические или деревянные балки, на которые укладывается настил из фанеры или доски, а пространство между балками заполняется керамзитом, минеральной ватой, пенополистиролом или прочими утеплителями. Это проверенный и недорогой способ сделать межэтажное перекрытие.

Технология устройства сталежелезобетонных перекрытий

В исходном варианте профлист укладывается не только на стены, но и на каркас из стальных балок (прогоны), который и является несущим. Количество и параметры балок высчитываются индивидуально, исходя из габаритов перекрываемого пролета и предполагаемых нагрузок, в среднем шаг составляет от 1,5 до 3 м, но на каждый лист должно приходиться три точки опоры – по центру и по краям. Армирование однослойное – сетка, диаметр проволоки от 3 мм, шаг 200×200 мм, толщина защитного слоя над сеткой не менее 15 мм.

Профлисты укладываются поперек длинной стороны пролета, широкими гофрами вниз, по длине на прогонах внахлест, минимум на одну волну, по ширине встык. Между собой волны фиксируют заклепками или саморезами с шагом не больше 500 мм. Чтобы профиль и прогоны работали, как одна система, настил крепят стержневыми анкерами, которые приваривают к балкам. Рядом с несущими стенами анкер должен проходить сквозь каждую волну, на промежуточных балках через одну. Кроме того, настил фиксируют к балкам посредством саморезов или дюбелей.

Однако использование стальных балок – не самый привлекательный для самозастройщиков вариант, поэтому многие из умельцев нашего портала предпочитают альтернативный вариант – безопорное монолитное перекрытие по профильному листу.

Монолитное перекрытие

Еще один вариант, как можно сделать перекрытие в доме из газобетона – сооружение опалубки, вязка армирующего каркаса в два слоя из толстой арматуры и заливка бетоном. Но монолитные конструкции наиболее затратны в финансовом плане и с точки зрения трудоемкости.

Применяется преимущественно в случаях, когда перекрытие является составной частью железобетонного каркаса, сооружаемого в больших по площади и высоте строениях из газобетона с целью обеспечения пространственной жесткости здания. При значительных предполагаемых нагрузках бетонируется совместно с армопоясом, колонами и перемычками, что позволяет получить монолитный железобетонный каркас жесткости.

Особенности и монтаж

Разделительные конструкции такого типа обладают одинаковой прочностью по всему периметру, являются более тонкими, чем ЖБ плиты, и их можно изготовить любой конфигурации в соответствии с архитектурными особенностями здания. Но их вес еще больше, чем у железобетонных пустотных плит. Поэтому требуется устройство основательного фундамента, что увеличивает общую стоимость строительства.

Последовательность работ по устройству:

  • Сооружение опалубки по всей площади будущего железобетонного перекрытия в доме из газобетона.
  • Подготовка армирующего каркаса из арматуры (ссылка: http://www.st-par.ru/catalog/b01_armatura/ ) сечением 10-16 мм.
  • Заливка всей конструкции бетоном.

Установка сборно-монолитных перекрытий

Итак, основа СМП – балки-перекрытия (из бетона или железобетона), которые укладывают на очищенную и предварительно выровненную горизонтальную поверхность стен (ригелей). Монтаж балок можно производить вручную или с применением средств малой механизации. Снизу, как правило, для опоры устанавливают временные телескопические стойки, которые располагают на расстоянии в среднем 1,5 м друг от друга. При отсутствии стоек можно использовать деревянные столбы. Монтажные опоры устанавливают до начала укладки балок. При использовании балок из высокопрочного бетона на определенных проемах можно полностью обойтись без применения стоек.

Важно: Для упора стойки нужно прочное основание с хорошей несущей способностью, иначе существует опасность продавливания стойки под весом перекрытия. Балки укладываются непосредственно на стеновой материал, обвязочный пояс заливается позже одновременно с плитой

Заполнителем могут стать обычные или специальные Т-образные (блоки со снятой фаской в нижней части), газобетонные, пенобетонные, полистиролбетонные, керамзитобетонные блоки, а также блоки из теплой керамики, прессованной древесины или пенополистирола (для устройства утепленной монолитной плиты на уровне первого этажа). При монтаже блоков (элементов заполнения) возможна их доработка (обрезка). Как правило, блоки можно резать алмазным кругом или, как в случае с блоками из прессованной древесины, обычной бензопилой. Их укладывают вручную вдоль продольного направления балок с минимальным зазором между соседними элементами

Балки укладываются непосредственно на стеновой материал, обвязочный пояс заливается позже одновременно с плитой. Заполнителем могут стать обычные или специальные Т-образные (блоки со снятой фаской в нижней части), газобетонные, пенобетонные, полистиролбетонные, керамзитобетонные блоки, а также блоки из теплой керамики, прессованной древесины или пенополистирола (для устройства утепленной монолитной плиты на уровне первого этажа). При монтаже блоков (элементов заполнения) возможна их доработка (обрезка). Как правило, блоки можно резать алмазным кругом или, как в случае с блоками из прессованной древесины, обычной бензопилой. Их укладывают вручную вдоль продольного направления балок с минимальным зазором между соседними элементами.

После установки элементов каркаса заливается бетонная диафрагма – верхний слой бетона толщиной около 5 см, расположенный непосредственно над вставками и формирующий верхнюю поверхность перекрытия, предназначенную для эксплуатации. Перед бетонированием все поверхности элементов перекрытия необходимо очистить от остатков строительного мусора и пыли. Снять дополнительные опоры можно, когда бетон наберет не менее 70 % проектной прочности, лучше 85 %. При средней температуре окружающего воздуха выше +10 °С опоры снимают через 10–18 дней, при температуре +5…+10 °С – через 20–30 дней.

Виды перекрытий по назначению

  • Межэтажные;
  • Цокольные;
  • Чердачные перекрытия в деревянных дома;
  • Подвальные.

Наибольшая нагрузка в доме выпадает на подвал и цоколь. Их горизонтальные перегородки должны выдерживать вес предметов кухонного оборудования, а также тяжесть внутренних стен, разделяющих первый этаж на прихожую, зонированную кухню, столовую.


Схема для обустройства бетонных межэтажных перекрытий

К тому же они вместе с фундаментом должны обеспечивать устойчивую жёсткость корпуса из любого материала: дерева, кирпича, газобетона. У некоторых зданий цокольный этаж возвышается над уровнем земли. Если он отапливаемый, то перекрывающая его конструкция практически ничем не отличается от межэтажных устройств.

У горизонтальной перегородки, призванной разделять этажи, нагрузка сравнительно небольшая: собственный вес, мебель, жильцы

Важно, чтобы для комфортного проживания она имела хорошую звукоизоляцию. В деревянном доме или построенном из блоков газобетона эта проблема не такая уж острая

Для них важным является влогоизоляция и утепление.

Возможные сложности и ошибки в процессе

Современные проектные фирмы для таких расчетов используют сложные программные комплексы, но и результат получают очень точным.

Технологически процесс установки «многослойного пирога» не является сложным, важно выдержать расчетную технологию и рекомендации завода-изготовителя защитных мембран. Тем не менее часто застройщики при монтаже пленочной изоляции допускают такие ошибки:

  1. Паро- и гидрозащитную пленку уложили неправильной стороной.
  2. Выбран некачественные мембраны.
  3. Парозащитную мембрану перепутали местами с гидрозащитной.
  4. Неплотное соединение пленки, отсутствует нахлест 10 см, который не уплотнен строительным скотчем.
  5. Неправильно выбран тонкий теплозащитный слой, «точка росы» расположилась в утеплителе с образованием конденсата.
  6. Не выполнен вентиляционный зазор.
  7. Мембрану очень сильно натянули, а в процессе эксплуатации она лопнула от перегрузки.

При выборе типа перекрытий

Как уже указывалось, по назначению перекрытия могут быть межэтажными, чердачными, т. е. отделяющими верхний этаж от чердака, надподвальными или надполуподвальными, т. е. отделяющими первый этаж от подвала или полуподвала, нижними, т. е. отделяющими нижний этаж от грунта

По материалу несущей конструкции перекрытия разделяются на железобетонные и перекрытия по деревянным и по стальным балкам.
По степени возгораемости они делятся на несгораемые, трудносгораемые и сгораемые.

Основные требования, предъявляемые к межэтажным перекрытиям

Основные требования, предъявляемые к межэтажным перекрытиям: функциональна (в том числе, например, влагонепроницаемость, газонепроницаемость, по вышенная звукоизоляция и др.); технические (противопожарные, прочность, жесткость, долговечность, индустриальность), архитектурно-худстжествённые и требования экономичности

Перекрытия в промышленных зданиях отличаются от перекрытий гражданских зданий тем, что они несут значительные полезные нагрузки от веса оборудования, сырья, полуфабрикатов, готовых изделий и людей, составляющие обыкновенно от 500 до 3000 кг/м2 и выше; кроме того, в них имеется большое количество отверстий различной величины, и к ним предъявляются особые требования, связанные со спецификой технологического процесса (водонепроницаемость, отсутствие замкнутых не вентилируемых пространств на потолке, удобство прокладки воздуховодов и других коммуникаций и т. п.).

Сборные железобетонные конструкции заводского изготовления для многоэтажных промышленных зданий и детали их сопряженийа — крайние и средние колонны на один этаж; б — крайние и средние колонны на два этажа; в и г — ригели межэтажных перекрытий; д и ж — плиты межэтажного перекрытия (основные); е — плита междуэтажного перекрытия (доборная); з — сопряжение ригелей и настилов перекрытия с колоннами каркаса; 1 — колонна; 2 — консоль; 3 — ригель крестового сечения; 4 — настил; 5 — ригель прямоугольного сечения

Межэтажные перекрытия производственных зданий устраиваются ребристыми или безбалочными; наиболее распространенной конструкцией в настоящее время является сборное железобетонное перекрытие, монтируемое из крупных элементов весом около 5 т.

Межэтажные перекрытия по стальным и деревянным балкам встречаются во временных и подсобных зданиях, а также при реконструкции и ремонте отдельных цехов.

Расчет количества

Перед началом строительства важно провести расчет длины конструкций, их количество, сечение, шаг расположения. Это напрямую влияет на безопасность, выдерживаемую нагрузку. На длину влияет ширина пролета и метод их крепления

Если для этого применяются металлические опоры, длина будет одинакова с шириной пролета. При использовании пазов расчет длины происходит путем сложения величины пролета и глубины заведения концов балки в пазы

На длину влияет ширина пролета и метод их крепления. Если для этого применяются металлические опоры, длина будет одинакова с шириной пролета. При использовании пазов расчет длины происходит путем сложения величины пролета и глубины заведения концов балки в пазы.

Расстояние между осями от 0,6 до 1 м. Чтобы рассчитать их количество, нужно спланировать локализацию крайних балок на расстоянии от стен от 50 мм. Другие части кладут равномерно в пространство пролета с учетом выбранного шага. На сечение влияет нагрузка, ширина пролета по короткой стороне комнаты, интервал размещения элементов.

Чтобы не заниматься самостоятельными расчетами, можно применить готовые диаграммы и таблицы. В них зафиксированы зависимость размера в нагрузки и ширины пролета.

Строительство бетонного перекрытия

Бетонные перекрытия между этажами в частном доме могут обладать разными формами. Если речь идет о монолитных конструкциях, то они представляют собой сплошную плиту, толщина которой равна пределу от 8 до 12 сантиметров. При этом используется бетон марки М 200, сама плита опирается на несущие стены. Масса квадратного метра такого перекрытия может составлять 490 килограмм, если толщина равна 200 миллиметрам. Монтаж осуществляется в несколько этапов, первым выступает установка несущих балок на подготовленное место, далее обустраивается деревянная опалубка из необрезной доски, а на следующем этапе укладывается 6-миллиметровая арматура. На заключительном этапе осуществляется заливка бетона

Толщина перекрытий между этажами в частном доме может быть равна вышеупомянутому пределу, однако важно еще и правильно соорудить опалубку, которая иногда приобретается в готовом виде. Она состоит из телескопических стоек, балок, фанеры, а также треноги

Если использовать опалубку из алюминиевых или деревянных балок, то у мастера появится возможность соорудить перекрытие любой конфигурации.

Заключение

Смешанные перекрытия в домах старого и нового жилого фонда отличаются по своему виду. Такие конструкции в домах-сталинках сегодня уже не применяются, а поскольку такие дома в настоящее время нуждаются в реконструкции, то собственники озабочены тем, как выполнить это качественно, надолго и без угрозы разрушения такого объекта.

Работы по реконструкции старого жилого фонда разрешаются только при наличии проекта и технического заключения специализированной экспертной установки, функции которой в Москве выполняет МосжилНИИпроект. Современные технологии в области гражданского домостроения позволяют возвести очень высококачественные смешанные перекрытия как в старых домах, так и в новостройках.
