Водосточная система Döcke (ПВХ)

Водосточная система Döcke (Дёке) является одной из самых популярных на украинском рынке благодаря высокому качеству и демократичной цене. В нашу страну водостоки Döcke поставляются с российского завода «Дёке Экстружн», производство на котором происходит по лицензии немецкого концерна «D.Ö.C.K.E. Systemlosungen Gmbh».

Водостоки Döcke производятся из высококачественного ПВХ и благодаря этому имеют незначительный вес, устойчивы к ультрафиолету, перепадам температур и прочим воздействиям окружающей среды; они прочны и долговечны. Пластиковые водостоки Döcke легко транспортировать, а смонтировать их может даже непрофессионал – достаточно просто прочесть инструкцию.

Обслуживание водостоков Дёке не потребует специальных навыков – достаточно всего лишь периодически производить очистку желобов и труб от листьев и прочего мусора. Это поможет избежать засорения водостоков и их разрушения зимой вследствие замерзания воды.

Водосточная система Docke поставляется в пяти «вкусных» цветах: белоснежный пломбир, благородный шоколад, солнечный банан, позитивный киви и сочный гранат.

Размер желоба Docke 120 мм, а трубы 85 мм.

Монтаж без лобовой доски

Водосточная система «Деке» может быть установлена ещё и без лобовой доски. Этот способ используется, если монтаж системы осуществляется на этапе строительства зданий или устройства кровли. При этом могут быть предусмотрены несколько вариантов. Один из них применим, когда расстояние между кровельными стропилами достигает 60 см. К нижнему краю стропил необходимо будет зафиксировать металлические длинные кронштейны. Они могут быть загнуты для того, чтобы получить нужный уклон в сторону воронки.

Если надежного монтажа желобов добиться невозможно из-за шага стропил, то используются пластиковые кронштейны. Они обладают металлическими удлинителями. Пластины устанавливаются на деревянную обрешетку кровли и сгибаются под необходимым углом. Оба способа монтажа водосточной системы «Деке» имеют свои преимущества и особенности. Однако наиболее простым является установка кронштейна на лобовую доску. Именно такой подход рекомендован специалистами.

Достоинства водосточных систем Дёке

С развитием пластиков, конструкции из ПХВ всё больше вытесняют металлическое оснащение своими низкими ценами, превосходным качеством, лёгкостью и простотой монтажа без особых инструментов, интересными, не выцветающими от солнца расцветками, неподверженностью к агрессивным веществам осадков, малым весом, малошумностью и другими преимуществами.

Водостоки – это большой конструктор для взрослых, справившись со сборкой и установкой которого, «взрослые дети» чувствуют себя создателями. Результатом этой «игры» будет спокойствие владельцев дома и защита его от влаги на долгие-долгие годы. Дизайн конструктора Дёке может привнести в образ жилья элементы футуризма или классики и подходит к самым различным видам отделочных материалов.

Производство водосточных систем бренда Döcke налажено в нашей стране с 2009 года. Поэтому модификации Standard, Premium, Lux как нельзя лучше подходят к российским условиям. Дмитровский завод производителя оснащён австрийским и немецким оборудованием.

Последовательность монтажа системы водостока

Монтаж водосбора

  • Установить конечный кронштейн 5 с учетом п. 2 «Общих положений».
  • Установить кронштейны воронки 11. Для варианта с лобовой доской воронка 11 крепится без кронштейнов.
  • Провесить уклон желоба от конечного кронштейна до кронштейна воронки. Для варианта с лобовой доской — от впадины конечного кронштейна 5 до нижнего края среза воронки 11.
  • Установить кронштейны соединителя желоба 7. Для варианта с лобовой доской-установить сам соединитель 7.
  • Соединитель 7 или его кронштейн устанавливаются с учетом п. 1 и п. 3 «Общих положений».
  • Расстояние между центрами воронки 11 и соединителя 7 не должно превышать 3 080 мм.
  • Установить промежуточные кронштейны 9 с учетом п. 3 «Общих положений».
  • Закрепить воронку 11 и соединитель желоба 7 на крепежных элементах (кронштейн, соединитель).
  • Для варианта с лобовой доской воронка 11 и соединитель 7 крепятся без кронштейнов.
  • Отрезать желоб необходимой длины 8 и соединить им воронку 11 и соединитель 7.
  • Отрезать желоб необходимой длины 6 и уложить его на соединитель и конечный кронштейн.
  • Повторить операции для прилегающей стороны кровли (кронштейн 2, желоб 3).
  • Установить в желоба 3 и 6 угловой элемент желоба 4 .
  • Надеть заглушку воронки 12 на открытый конец воронки 11.
  • Надеть заглушку желоба 1 на открытый конец желоба.
  • Вставить сетку для воронки 10.

Монтаж водослива

  • Надеть до упора на сливное отверстие воронки 11 муфту или колено 13, в зависимости от особенностей места монтажа. При необходимости зафиксировать муфту или колено 13 на воронке 11 саморезом.
  • Собрать необходимую конфигурацию фигурной части водослива (колено 13, отрезок трубы 14, колено 15). При сборке фигурной части водослива необходимо придерживаться следующих требований: Фитинги 13 и 15 в фигурной части водослива соединяются друг с другом только через промежуточный отрезок трубы 14 и при необходимости закрепляются на отрезке трубы саморезами.
  • Закрепить нижний фитинг 15 хомутом 16 в положении «Фитинг».
  • Надеть трубу 18 до упора на нижний фитинг 15 фигурной части водослива.
  • Выставить трубу вертикально. Отметить место монтажа универсального хомута посередине трубы 17.
  • Надеть трубу 18 на фитинг 15 . Зафиксируем ее в хомуте 17.
  • Средний хомут монтируется в положении «Труба».
  • Отрезать конечный кусок трубы необходимой длины 21. Надеть его на муфту 19 и надеть муфту с трубой на нижнюю часть закрепленной трубы 18.
  • Отметить место монтажа хомута 20 на стене дома вровень с местом фиксации хомута на муфте 19. Отступить на 10 мм ниже.
  • Надеть муфту с трубой (19 и 21) на нижний конец закрепленной трубы 18. Зафиксировать сборку в хомуте 20 . Хомут монтируется в положении «Фитинг». Если длина отрезка трубы превышает 1 500 мм, зафиксировать ее посередине универсальным хомутом. Хомут монтируется в положении «Труба».
  • Надеть на трубу наконечник 23. Отметить место монтажа хомута 22. Отступить на 10 мм ниже.
  • Надеть наконечник 23 на трубу 21, зафиксировать его в универсальном хомуте 22.
  • Хомут монтируется в положении «Фитинг».
  • Возможен вариант крепления наконечника к трубе саморезом.

Монтаж водосливных труб на сайдинг

  • Винтовая шпилька М8 — 1 шт.; Гайка М8 — 2 шт.; Шайбы 015 — 2 шт. Винт М5х40 — 1 шт., Гайка М5 — 1 шт. (идут в комплекте с хомутом).
  • При значительном расстоянии до стены дома вместо винтовой шпильки М6 1 рекомендуется использовать винтовую шпильку М8. При этом необходимо отрезать шпильку необходимой длины и рассверлить отверстие в опоре хомута до диаметра шпильки.
  • При монтаже необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 до 12 мм.
  • Ввернуть шпильку 1 через центр отверстия в стену дома (на глубину не менее 40 мм). Если стена не деревянная, необходимо установить дюбель. Винтовая часть должна выступать над сайдингом на 20 мм.
  • Навернуть на винтовую часть шпильки гайку 2 заподлицо с поверхностью сайдинга. Надеть шайбу диаметром 15 мм 3.
  • Надеть на шпильку опору хомута 4 . Навернуть изнутри опоры хомута до упора гайку 5 с шайбой диаметром 15 мм 6.
  • Выставить опору хомута 4 в нужное положение («Труба»\«Фитинг»). Затянуть гайку 2 под опорой хомута до упора гаечным ключом.
  • Вставить хомут 9 в опору хомута и закрепить его с помощью винта М5х40 7 и гайки М5 8.

Инструменты для монтажа водосточной системы

  • Для разметки: рулетка, карандаш.
  • Для крепления кронштейнов: отвертка, дрель, шуруповерт.
  • Для установки кронштейнов: шнур, шланговый уровень, ватерпас.
  • Для сгибания металлических кронштейнов: гибочная машинка.
  • Для распилов: ножовка, пила с мелким зубом, стусло.

Инструкция по монтажу

Для монтажа водостока деке  потребуются:

  • уровень;
  • рулетка;
  • карандаш;
  • ножовка с мелкими зубцами;
  • шуруповерт;
  • пассатижи;
  • обычная машинка;
  • натяжной шнур;
  • отвёртка.

Существуют три варианта крепления кронштейна марки Деке:

  1. С лобовой доской кронштейны, воронка и соединитель закрепляются на саморезы по уровню натянутого шнура. Высота шнура должно находиться под уклоном до (3 мм) на погонный метр.
  2. Без лобовой доски с небольшим шагом обрешётки крепится на металлический кронштейн. Уклон обеспечивается с помощью выгибания в расчетном месте.
  3. С большим шагом обрешётки пластиковый кронштейн крепится с помощью удлинителя. Уклон регулируется перемещением по удлинителю.

Соединитель желоба закрепляется на одном кронштейне, шаг между кронштейнами не должен превышать(60 см), расстояние от заглушки(25 см).

Устанавливается желоб до черты и надписи (вставить до сих пор), где находятся точечные микроупоры. Затем выпустить край желоба на (5-10 см) за боковой срез кровли.
ДЛЯ КАЧЕСТВЕНОГО МОНТАЖА РЕКАМЕНДУЕТСЯ СОБЛЮДАТЬ ПОСЛЕДОВАТЕЛЬНОСТЬ.

Для установки желоба необходимо завести его в приемники кронштейнов и сильно надавить до фиксации. Чтобы предотвратить попадание мусора в ливнёвку по инструкции требуется наличие сетки на желобе и воронке.

Монтаж водослива Docke также прост в обращении:

  • На сливное отверстие воронки надеть до упора колено или муфту, если потребуется то зафиксировать их саморезом.
  • Собрать нужные части будущего водослива (колено, отрезок трубы, колено).
  • При соединении фигурной части требуется придерживаться следующего правила, в фигурной части водослива соединители скрепляются друг с другом только после промежуточного отрезка трубы.
  • Для установки водостока на стене предназначена пластина для болтов и металлическая шпилька. В зависимости от конфигурации и длины системы определяется их количество.
  • Стягивается хомут болтами и гайками (M5) длина (40 мм).

Крепление труб рекомендовано начинать от кровли. Детали соединения крепится раструбом вверх. Для строго вертикального положения необходимо использовать отвес.

 Рекомендуем ознакомится с производителями других марок водосточных систем, таких как:

  1. МеталлПрофиль (МП).
  2. Гранд Лайн (Grand Line).
  3. Технониколь.
  4. Альта-Профиль (Alta Profil).
  1. Провисание желобов происходит из-за увеличения расстояния между кронштейнами.
  2. Большое расстояние между желобом и краем кровли приводит к разбрызгиванию воды.
  3. Нарушение  наклона желобов относительно нормы угла приводит к не эффективному протеканию по ним атмосферных осадков.
  4. Несоблюдение установки центральной оси относительно пластиковых держателей желоба ведет к переливу воды.

ПОСЛЕ ПРОВЕДЕНИЯ ВСЕХ МОНТАЖНЫХ РАБОТ ПРОВЕСТИ ПРОВЕРКУ НА ГЕРМЕТИЧНОСТЬ ВСЕХ СТЫКОВ И УСТРАНИТЬ НЕДОЧЁТЫ ЕСЛИ ОНИ СУЩЕСТВУЮТ.

Достоинства водосточных систем Дёке

С развитием пластиков, конструкции из ПХВ всё больше вытесняют металлическое оснащение своими низкими ценами, превосходным качеством, лёгкостью и простотой монтажа без особых инструментов, интересными, не выцветающими от солнца расцветками, неподверженностью к агрессивным веществам осадков, малым весом, малошумностью и другими преимуществами.

Водостоки – это большой конструктор для взрослых, справившись со сборкой и установкой которого, «взрослые дети» чувствуют себя создателями. Результатом этой «игры» будет спокойствие владельцев дома и защита его от влаги на долгие-долгие годы. Дизайн конструктора Дёке может привнести в образ жилья элементы футуризма или классики и подходит к самым различным видам отделочных материалов.

Производство водосточных систем бренда Döcke налажено в нашей стране с 2009 года. Поэтому модификации Standard, Premium, Lux как нельзя лучше подходят к российским условиям. Дмитровский завод производителя оснащён австрийским и немецким оборудованием.

Комплектация водостока Docke

Немецкое качество известно всем без исключения. Немцы очень пунктуальный народ, и даже в спецификации продукции можно увидеть, что немецкий производитель подробно описывает прямое предназначение каждой детали, а также порядок сборки и эксплуатации.

В комплектацию входят следующие элементы водосточной системы Docke Standart:

  • Воронка  технологическая марки Döcke
  • Жёлоб водосточный, диаметр изделия 140 мм.
  • Заглушка для воронки.
  • Заглушка желобов.
  • Колено трубы, с углом поворота 45градусов
  • Колено трубы, с угловым поворотом  72градуса.
  • Пластиковые конструкционные кронштейны для  желоба.
  • Водосточная конструкционная муфта для устройства желоба
  • Наконечник трубы.
  • Труба частичная,  типа  Döcke, длина  3м.  Диаметр трубы- 85мм.
  • Угол для желоба, с поворотным элементом 90градусов
  • Угол желоба, с разворотной частью в  135градусов.
  • Муфта трубы.
  • Сетка  специальная, тип — защитная
  • Хомут трубы универсальный.
  •  Металлическая шпилька специальная с встроенной гайкой.
  •  Металлический технологический кронштейн для желоба.

Пластиковые водосточные системы Деке по праву считаются эффективным решением для обустройства качественной системы водоотведения с кровли крыш для современных зданий.  Практичность и удобство использования являются главным аргументом в пользу новой технологии.  Немецкие технологи обладают превосходным качеством и универсальными характеристиками, которых не хватает для традиционных водосточных систем.

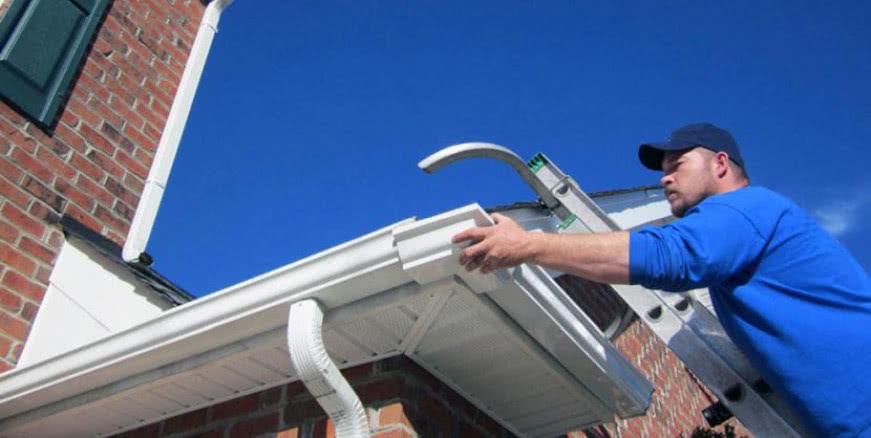

Установка водоотводящей системы сделанной своими руками

Когда все детали водосточной конструкции уже подготовлены, переходят к сборке слива. Установка водоотводов для атмосферных осадков может выполняться разными методами, выбор способа зависит от крепежа и сезона, когда выполняются монтажные работы. Сливы желательно делать до покрытия кровли.

Установка водоотводящей системы своими рукамиИсточник

Наиболее удачный и надёжный вариант – монтаж на наружную перекладину или стропило. Так можно защитить крепежи от дождя с помощью планки карниза. Если кровля уже есть, используют другой способ обустройства водоотлива.

Подробная инструкция, как сделать водосток из канализационных труб своими руками и других материалов:

  1. Сначала устанавливаются кронштейны, для поддержания желобов. Их крепят на расстоянии 55-60 см, уровень при этом должен уменьшаться в сторону выброса атмосферных осадков.
  2. Держатели монтируются так, чтобы свес крыши заходил на 1/3 полукруга. Другие 2/3 будут собирать воду, стекающую с кровли.
  3. Под уклоном монтируются кронштейны на планке карниза. Устанавливают расположенный повыше держатель. Монтируют кронштейн, находящийся в самом низу (наклон через каждый метр увеличивают на 5 мм). Если не выдерживать уклона, вода будет плохо уходить, могут образоваться протечки.
  4. Установленные кронштейны скрепляют верёвкой, на поверхности фасада вдоль шпагата наносят линию. На необходимом расстоянии монтируют другие поддерживающие детали, располагая их по линии.
  5. Устанавливают жёлоб, с верхнего края ставят заглушку. На стыках трубы и желоба делают дырку под воронку, устанавливают её.

По окончанию перечисленных работ переходят к установке стоков. Для крепления к поверхности фасада применяют хомуты. Если на участке есть канализационная яма для атмосферных осадков, трубу выводят к ней. При отводе стоков в грунт, трубу располагают на расстоянии 30-35 см над почвой.

Установка

Для того чтобы пользователи могли установить систему самостоятельно, к ней прилагается инструкция по монтажу. Монтаж водосточной системы прежде всего, должен обеспечить следующие характеристики и параметры готовой конструкции:

  • Неподверженность деформациям при повышенной нагрузке от осадков;
  • Уклон лотка не менее 2%;
  • Правильное положение лотка под краем кровельного свеса;
  • Герметичность;
  • Компенсацию температурных удлинений.

Меры по обеспечению жёсткости системы

Для того чтобы в системе не возникали вертикальные деформации, применяются следующие меры:

  • С двух сторон от воронки на расстоянии не более 15 см ставятся дополнительные кронштейны;
  • По 1 дополнительному кронштейну ставится под соединительный элемент, расстояние между кронштейнами строго до 0,6 м;
  • От торца углового элемента лотка до ближайшего кронштейна должно быть не более 15 см;
  • Не больше 25 см от заглушки до ближайшего кронштейна.

Обеспечение уклона

Предусмотрено три варианта крепления лотков:

  1. Если крепление производится на лобовую доску с помощью пластиковых кронштейнов, то первыми прикрепляются воронка и самый удаленный от неё кронштейн. При этом воронка крепится ниже его для создания уклона от 2% до 3%. Натягивается шнурок, по которому крепятся все промежуточные кронштейны.
  2. Если лобовой доски нет, а обрешётка имеет небольшой шаг, то лотки опирают на металлические кронштейны, крепящиеся на стропила. Держатели кронштейнов изгибают в местах, согласно выбранному уклону (см. рисунок ниже).
  3. Для обрешётки с большим шагом применяются пластиковые кронштейны с удлинителем. Уклон организуется за счёт положения точки его крепления на удлинителе.

Правильным будет такое положение лотка под свесом кровли, при котором последний нависает над лотком на расстоянии от 1/3 до 1/2 диаметра лотка. Нужно обеспечить вертикальный зазор 3 см от линии плоскости кровли до внешнего края бортика лотка.

Герметичность достигается обеспечением чистоты мест соединения и правильности установки резиновых прокладок. Для компенсации удлинения от воздействия повышенной температуры достаточно правильно смонтировать сопрягаемые элементы. На соединителях имеются линии, подписанные: «Вставить до сих пор». Концы лотков нужно завести в соединители до этих линий.

Особенности крепления

Как уже сообщалось, крепление водослива может осуществляться:

  • На лобовую доску используются (пластиковые кронштейны);
  • На крыши без неё (на металлические кронштейны с удлинителями или без них).

В первом случае пластиковые крепежные элементы, соединители, воронки крепятся к доске саморезами. Во втором случае используются металлические крепления так, как указано в инструкции.

Для прикрепления труб водостока и фиксации его элементов между собой разработчики Docke предлагают использовать универсальный хомут. Он может работать в режиме «проскальзывания», оставляя трубам возможность удлиняться при температурном расширении (на хомуте сбоку должна быть надпись «труба»). Режим «фитинг» (такая надпись должна быть сбоку) используется для жёсткой фиксации. Трубы крепятся к стене саморезом М6. Кольцо хомута вставляется в пазы дужками до упора.

Последовательность сборки

Монтаж водосточной системы начинает установка водосборной части (горизонтальная). Первыми крепятся воронка и самый дальний от неё хомут. Их высотное расположение задаёт уклон лотков.

Выставляются все промежуточные крепёжные детали (держатели кронштейнов, соединительные элементы); монтируются лотки начиная от воронки, к дальнему краю; на торцы крайних лотков и воронок ставятся заглушки; в сливное отверстие воронки ставят сеточку.

Установку водостоков (вертикальной части системы) начинают также от воронок. Монтируют последовательно: фигурную часть, составленную из колен и отрезка трубы, затем устанавливают водосточную трубу и крепят её к стене, последним устанавливается наконечник, направляемый в сторону дождеприёмника или ёмкости для дождевой воды.

Монтаж водостоков завершают испытания проливкой. На крышу, подальше от воронки выливают воду. Если система не дала протечек, а вода вся прошла положенным маршрутом, система установлена правильно.

Разновидности водосточных систем

Существует несколько параметров классификации: по методам организации стока воды и по материалу изготовления.

По способу организации

Тут системы будут такими:

  1. Неорганизованными. В этом случае вода стекает с кровли прямо на землю за счет уклона крыши. Недостатком такой организации является то, что жидкость попадает на стены и фундамент, ускоряя их разрушение. Для жилых зданий ее использовать не рекомендуется. Она больше подходит для технических и хозяйственных сооружений с односкатным типом крыши.
  2. Организованными внутренними. Они обустраиваются на многоэтажных домах. Такая система считается предпочтительной в условиях сурового климата. Водосточные трубы находятся внутри стен, поэтому риск их замерзания снижается.
  3. Организованными наружными. Они представляют собой конструкции из желобов и труб, посредством которых вода отводится с крыши.

По форме система бывает прямоугольной или круглой. Можно сделать ее самостоятельно или приобрести фабричный вариант.

Материал водосточной системы

Совсем недавно основной сырьевой материал, из которого изготавливали водостоки, был металл, точнее, оцинкованный лист. Ещё раньше водостоки изготавливали из обычного стального листа, который окрашивался. Последний постепенно из оборота вышел. Оцинковка и сегодня используется, потому что материал имеет презентабельный внешний вид, хорошо справляется с природными нагрузками и обладает неплохими техническими характеристиками.

Водосточная система из оцинкованного листа

Научно-технический прогресс не стоит на месте, и сегодня на вопрос, из чего сделать водосток, обозначает возможность выбора из нескольких материалов. К чистой оцинковке добавляется оцинкованный металл, покрытый полимерным составом, и чисто пластиковый. Рассмотрим их плюсы и минусы.

Пластиковый

Большой плюс пластика заключается в том, что материал при соприкосновении с водой не подвергается процессам коррозии. Отсюда длительный срок эксплуатации. К другим достоинствам пластиковой водосточной системы относятся:

  • возможность эксплуатации практически при любых температурных условиях;
  • стопроцентная инертность к ультрафиолету;
  • презентабельный внешний вид, обозначенный огромными возможностями в плане цветового оформления;
  • лёгкость конструкции.

Водосточная система из пластика

Единственное, чего боятся пластиковые изделия — ударных нагрузок, под действиями которых они трескаются и приходят в негодность.

О пластиковых кронштейнах. Согнуть их, придать необходимую форму креплению не удастся. В этом плане металлические лучше, их легче подгонять. Поэтому, когда проводится монтаж пластиковых кронштейнов, необходимо точно устанавливать их на лобовую доску с учётом места посадки и высоты свеса кровли. Правда, сегодня производители предлагают регулируемые изделия, у которых можно изменять угол наклона с помощью шарнирного соединения. Неплохой вариант, доказавший, что в категории пластиковых кронштейнов он самый удобный.

Металлические с полимерным покрытием

По своим характеристикам, по сроку службы изделия не уступят пластиковым. Но есть один серьёзный недостаток – сам полимерный слой. Он недостаточно прочный, его легко покарябать или отслоить, приложив небольшое усилие, используя острый инструмент

Поэтому важно в процессе установки водостока на крышу не испортить именно защитное полимерное нанесение

Металлические водосточные системы с полимерным покрытием

Нет защитного слоя даже на мизерном участке, получаете дефект, через который до металлического листа начинает проникать вода. Последствие – коррозия металла, снижение срока эксплуатации.

Другие варианты

Необходимо отметить, что на рынке можно встретить эксклюзивные системы стока воды, изготовленные из сплавов меди или алюминия, титана и цинка. Во-первых изделия отмечены долгосрочной эксплуатацией конструкции и повышенной надёжностью. Во-вторых, дизайнерский подход к решению задачи оформления фасада дома. Но эксклюзивные водостоки стоят недешево, поэтому в общей массе потребителей их приобретают редко.

Установка карнизных и торцевых металлических планок.

Для укрепления карнизных и фронтонных свесов и защиты лобовой доски от атмосферных осадков необходимо смонтировать карнизные и торцевые планки.

Перед монтажом не забудьте снять защитные плёнки с металлических планок, если они имеются, т.к. после
монтажа сделать это будет значительно сложнее.

Карнизные и торцевые планки необходимо устанавливать после монтажа кронштейнов под водосточную
систему непосредственно на подкладочный ковёр с нахлёстом друг на друга не менее 50 мм.

Крепить планки необходимо гвоздями тип 1 (таблица №1) в шахматном порядке в 2 ряда с шагом 120–150 мм
в каждом ряду

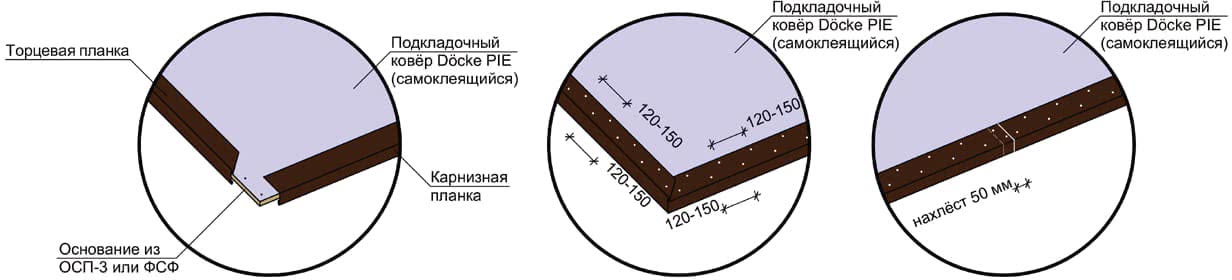

Рис. 12. Крепление металлических карнизных и торцевых планок.

Логистические характеристики.

№ п/п Наименование показателей, ед. измерения Внешний вид Назначение и геометрические параметры Вес штуки, кг Кол-во в упаковке, шт Вес упаковки брутто, кг Внешние размеры упаковки (ДхШхВ), мм Тип упаковки
1 Труба водосточная 3 м Отвод воды из водосбора в водослив.
Длина – 3 м, 1 м;
Диаметр – 100 мм. 		3,1 5 15,7 3002х300х174 Полиэтилен
2 Труба водосточная 1 м 1,03 5 5,4 1002х300х174
3 Желоб водосточный Сбор и отвод дождевой воды с поверхности крыши.
Длина – 3000 мм;
Диаметр – 140,5 мм. 		2,2 5 11,1 3002х140х140 Полиэтилен
4 Соединитель желобов Последовательное соединение желобов в единую систему. 0,19 30 6 446х311х346 Гофрокартон
5 Угловой элемент 90° Устанавливается на внешних и внутренних углах кровли и предназначен для соединения желобов под углом 90° в целях изменения направления движения воды. 0,37 10 4,2 446х311х346 Гофрокартон
6 Угловой элемент 135° Устанавливается на внешних и на внутренних углах кровли и предназначен для соединения желобов под углом 135° в целях изменения направления движения воды. 0,38 10 4,2 446х311х346 Гофрокартон
7 Угол регулируемый 60° — 160° Устанавливается на внешних и внутренних углах кровли и предназначен для соединения желобов под углом от 60° до 160° в целях изменения направления движения воды. 0,5 8 4,7 446х311х346 Гофрокартон
8 Воронка Соединение желоба и трубы в целях отвода воды на нижележащие уровни. 0,5 8 4,4 446х311х346 Гофрокартон
9 Наконечник Отвод воды из водосточной трубы на землю. 0,35 12 4,6 446х311х346 Гофрокартон
10 Колено 72° Переход от воронки к трубе, а также обход архитектурных элементов фасада под углом 72°. 0,37 12 4,8 446х311х346 Гофрокартон
11 Колено 45° Переход от воронки к трубе, а также обход архитектурных элементов фасада под углом 45°. 0,32 14 4,9 446х311х346 Гофрокартон
12 Муфта соединительная Соединение трубы с воронкой или двух труб. 0,2 33 7,1 446х311х346 Гофрокартон
13 Муфта-переходник LUX/PREMIUM Совместное использование желобов системы LUX и труб системы PREMIUM. 0,18 55 10,6 446х311х346 Гофрокартон
14 Заглушка желоба Устанавливается на торце желобов для обеспечения герметичности системы. 0,09 66 6,5 446х311х346 Гофрокартон
15 Тройник 45° Соединение труб системы LUX под углом 45°. 0,56 6 3,8 446х311х346 Гофрокартон
16 Коллектор Соединение различных водосточных труб с диаметром до 100 мм включительно под произвольными углами. 0,61 6 4,1 446х311х346 Гофрокартон
17 Хомут универсальный Крепление элементов водосточной системы на фасаде здания. Имеет два положения:
«Труба» – крепление трубы с проскальзыванием; «Фитинг» – жёсткое крепление фитингов и труб. 		0,09 100 10,4 443х318х288 Гофрокартон
18 Крепление регулируемое Предназначено для крепления желоба на кровлях без лобовой доски.
Длина короткой части – 169 мм, длиной части – 280 мм. 		0,1 60 6,3 351х286х196 Гофрокартон
19 Кронштейн желоба Крепление желоба на кровлях с лобовой доской либо на кровлях без лобовой доски с использованием регулируемого крепления 0,11 60 6,9 446х311х346 Гофрокартон
20 Шпилька специальная с гайкой Крепление универсального хомута к стене здания.
Длина – 150 мм. 		0,05 100 5,0 160х105х110 Гофрокартон
21 Кронштейн желоба металлический Крепление желоба на кровлях без лобовой доски.
Длина опорной части – 255 мм. 		0,31 30 9,7 780х350х100 Гофрокартон

Служба технической поддержки: 8 800 100 71 45, www.docke.ru.

Скачать технический лист: Водосточная система Döcke LUX (pdf / 0.7 Мб)

Основные рекомендации компании Деке и специалистов

  • Установка водостоков производится после монтажа сайдинга.
  • До начала основных работ проводится разметка.
  • В местах крепления хомутов на стене здания монтируется дополнительная обрешетка
  • Выбор типа кронштейнов (пластиковые или металлические, стандартные или с удлинителями) осуществляется с учетом типа конструкции крыши.
  • При монтаже кронштейнов следует использовать подкладочные шайбы.
  • Соединение смежных элементов должно производиться при помощи фирменных резиновых уплотнителей, без использования клея (с учетом о).
  • По окончании монтажных работ желательно провести тестирование (заливается достаточное количество воды). Застой воды в желобе, наличие протечек свидетельствуют о несоблюдении технологии монтажа.

Похожие записи:

Фундамент свайно-ленточный Современные идеи дизайна ванной комнаты с душевой кабиной Низкие радиаторы отопления: выбираем компактный вариант для квартиры Верстак в гараж своими руками и процесс изготовления Жидкое стекло Дизайн участка на 3 сотки: каких правил надо придерживаться
