Расчет водосточной системы
Приведенный рисунок дает возможность легко понять, как производится расчет требуемого количества материалов, необходимых для организации системы водостока.
Расчет желобов
Выделяют два типа желобов, где один имеет полукруглое сечение, а другой – прямоугольное. Предназначение этого элемента системы заключается в сборе осадков, попадающих на крышу строения. Обычно можно приобрести водосточные желоба двух типоразмеров: 3 и 4 метра. Его монтаж производится посредством использования крепежных элементов в виде кронштейнов и крюков, устанавливаемых через каждые 60–90 см с обязательным созданием уклона в 1 см на каждые 3–4 м длины желоба.
Рассматриваемое в нашем случае строение, как пример установки системы водостока, позволяет сделать вывод о том, что понадобится 10 трехметровых желобов и 1 четырехметровый.
Внимание! Производите округление получаемых значений до целой длины желоба. Надежность системы будет выше, а ее стоимость – ниже, если удастся минимизировать количество соединений
Расчет угловых желобов
Функциональность углового желоба определяется необходимостью изменения направления движения потоков воды, что и делается посредством этого элемента системы. Фиксация угловых желобов производится в точках внешних и внутренних углов кровельной конструкции. В результате получается, что количество наружных углов составляет 4, а внутренних – 2.
Внимание! Применение пластикового желоба расширяет возможности создания угловых вариантов. Это доступно за счет вырезания определенных частей желоба и их соединения под конкретным углом с помощью холодной сварки.
Расчет воронок, заглушек и соединителей
Возвращаясь к нашему примеру, делаем вывод, что применительно к характеристикам нашего дома следует подготовить 4 воронки, 2 заглушки и около 17 соединителей, что зависит от нюансов монтажа. Так, в одних системах крепление углов осуществляется непосредственно к желобу, а в других это процесс реализуется посредством соединителей.
Монтаж систем, доступный с помощью клея, следует проводить с установкой стандартных соединителей и таких, как компенсационные. В случае с последними их применение оправданно, когда длина крыши превышает 8 м.п. Компенсационные соединители – это возможность избежать негативного влияния на целостность системы от линейного расширения желобов под воздействием температур окружающей среды. Применительно к нашему примеру необходимо было бы установить 4 стандартных соединителя и 1 компенсационный.
Внимание! Одна воронка гарантирует беспроблемный прием воды с 10 м.п. желоба
Если же длина стены превышает упомянутый параметр, то необходимо установить 2 воронки на удалении друг от друга в пределах 20 м.п.
Пошаговая инструкция крепления длинных крюков
Устанавливаются под кровельными покрытиями с максимальным шагом не более 60 см, около воронок нужно фиксировать дополнительные элементы. Для таких креплений надо сгибать длинную часть детали, за счет этого обеспечивается наклон желоба. Сгибание делается в такой последовательности.
Подсчитайте общее количество кронштейнов на одном скате. Учитывайте водостоки и соединительные муфты, они увеличивают число точек крепления.
Сложите все элементы рядом на ровной площадке. Проведите диагональную линию с учетом требуемого уклона. К примеру, если наклон в пределах 3 мм на метр, а длина ската 9 м, то расстояние по вертикали между первым и последним кронштейном должно быть 9×3=27 мм. Это значение можно округлить до трех сантиметров.
Специальной гибочной машиной согните кронштейны по отмеченным линиям
Важно знать не только место, но и угол загиба. Он равняется углу между плоскостью ската и горизонталью
Не путайте с углом наклона скатов, этот параметр определяется положением ската к горизонтальной линии. К примеру, если угол наклона скатов равняется 25°, то кронштейны надо загибать под 115°. Это значение определяется просто, надо к углу наклона ската прибавить 90°.
На скате крыши отметьте места крепления держателей, после чего прикручивайте кронштейны, контролируя их положение уровнем.
Монтаж желобов и воронок осуществляется так же, как и на короткие кронштейны, но проводят его только после укладки кровельного покрытия.
Монтаж кронштейнов водостока пластиковой кровли
Последовательность проведения монтажа водосточной системы
В первую очередь проводят установку желобов. Их крепят к кронштейнам, которые закрепляют или на первые две доски обрешетки, или на стропильные ноги, или на лобовую доску. Оптимальный вариант – первый. Но его можно провести лишь в том случае, если кровельный материал на стропильную систему еще не установлен. Если крыша уже покрыта, то кронштейны используют короткие крюки с креплением на лобовую доску.
Установка кронштейнов на лобовую доскуИсточник krovelson.ru
Крепление кронштейнов к обрешетке
Для этого используются кронштейны с длинной ножкой. Ее просто отгибают назад необходимой длины, прикладывают к обрешетке и крепят к ней саморезами через проделанные отверстия.
Кронштейн с длинной ножкойИсточник www.braersnab.ru
Важно при установке придерживаться строго двух параметров:
- расстояния между крепежными изделиями;
- расстояние от середины крюка до края свеса крыши.
Последний параметр должен варьироваться в диапазоне 30-40 мм. Это делается для того, чтобы сходящая с крыши вода попала посередине желоба. Чтобы не было перелива через края лотков и брызг воды.
Установка и крепления кронштейнов к обрешеткеИсточник grandline.ru
Крепление к стропильным ногам
Если кровельный материал уже уложен, то один из вариантов крепления кронштейнов – к стропилам. Для этого используются все те же крепежные изделия с длинной ножкой, только она у них повернута на 90°. Таким образом просто удобнее проводить крепление.
Кронштейн с повернутой на 90° ножкойИсточник profiroof.com
Крепление к лобовой доске
На одном из верхних фото уже показано, как крепить кронштейны желоба к лобовой доске. Для этого используются короткие крюки, но с площадкой, в которой сделаны монтажные отверстия.
Необходимо обозначить, что сегодня производители предлагают различные модели, которые в основном друг от друга отличаются способом крепежа. На фото ниже показан вариант, где крепежным элементом выступает планка с пазом во всю длину. Она крепится к лобовой доске, а в пазы вставляются сами кронштейны.
Монтажная планка с кронштейнами для желобовИсточник oookifa.com
Другие варианты
Если провести установку кронштейнов по вышеописанным вариантам не представляется возможным, то можно провести крепление к подшивке свеса кровли. Для этого используются кронштейны с длинной ножкой, которая отгибается под требуемый угол и длину. На фотографии ниже такой вариант установки показан.
Крепление к подшивке свеса крышиИсточник ms.decorexpro.com
Некоторые правила монтажа
Устройство такой системы, как водосток, предполагает наличие некой технологии, то есть последовательности действий. Кроме того, имеет такая работа и ряд особенностей, которые можно описать следующими основными правилами:
- Монтаж трубы своими руками должен быть осуществлен на минимальном расстоянии от стены здания в 5 см. Если прикрепить трубу вплотную к стене, то она будет постоянно влажной;
- Водосток должен иметь некий уклон. Прежде всего, это касается желобов. Уклон следует сделать в сторону воронок. Это не позволит жидкости скапливаться и переливаться через края желобов;
- Все стыки и места крепления необходимо герметизировать. Для водостоков применяется и специальный клей, и метод холодной сварки, и резиновые уплотнители.
Крепление водостока
Надо сказать, что каждый из перечисленных вариантов герметизации имеет свои положительные и отрицательные стороны:
- Резиновые части отлично переносят даже сильные механические воздействия, хорошо предохраняют системы водостоков от протекания. Однако они очень чувствительны к высоким и низким температурам, а нормально функционировать могут только при не очень высоких положительных показателях;
- Клеевое соединение способно обеспечить надежное соединение и полную герметизацию, но разобрать такой вид водостоков уже не удастся;
- Холодная сварка обеспечивает самое надежное соединение и самую высокую степень герметизации. Однако при изменении линейных размеров элементов водостоков, они просто растрескиваются.
Материалы для кронштейнов ливневой системы
Есть стандартное правило: кронштейн для водостока должен быть сделан из того же материала, что и сами желоба и трубы водосточной системы. То есть, для медных водостоков нужны медные держатели, для стальных — стальные, для пластика — пластиковые.
Но из любых правил есть исключения, и, чтобы продлить срок службы водосточной системы, их нужно знать.
Первое исключение касается пластикового водостока. Нагрузка на пластиковые желоба распределена по их площади, поэтому они служат достаточно долго. А вот крепления из пластика — совсем другое дело. Под нагрузкой они со временем начинают трескаться, и чем сильнее ветер в местности, тем быстрее. Зимой пластиковые кронштейны для водосточных желобов вовсе становятся хрупкими, из-за чего сорвать водосток можно сравнительно небольшим усилием.
Поэтому даже пластиковые водостоки лучше крепить стальными держателями. Оптимально, если это будет сталь с полимерным покрытием под цвет пластика. Главное, не зажимать крепеж для водостока слишком сильно — из-за разницы в коэффициенте температурного расширения металла и ПВХ это может привести к деформации желоба или трубы. Для компенсации этого эффекта кронштейны могут снабжать резиновыми прокладками или специальными защелками, которые дают элементам водосточной системы достаточную степень свободы.
Второе исключение — кронштейны для желоба водосточного из оцинкованной стали. В большинстве случаев держатели тоже изготавливают из оцинковки. Но это не лучший вариант. Появление ржавчины в водосточной трубе — это всего лишь косметический недостаток. Во всяком случае, в первые 7-10 лет. На развитие сквозной коррозии даже тонкого металла нужно немало времени.
А вот ржавый держатель водосточного желоба становится проблемой намного быстрее. Коррозия ослабляет крепеж и уже через 2-3 года может привести к его отрыву в месте крепления во время особо снежной зимы. Поэтому лучше, если кронштейн водостока будет стальной, но с полимерным покрытием или окрашенный порошковым методом. Если держатель серого цвета, то на фоне оцинкованной стали он почти не будет выделяться.
Кроме того, есть общие правила выбора кронштейнов под водосток:
- Пластиковые держатели должны быть изготовлены только из первичного пластика, кронштейны из вторичного (переработанного) материала использовать нельзя. На бытовом уровне цена — достаточно надежный способ отличить хороший пластиковый кронштейн для водосточки от некачественного. Дешевые держатели всегда сделаны из вторичного материала.
- Хорошо, если у металлических кронштейнов есть ребра жесткости. Это желобки небольшой глубины, продавленные вдоль держателя, которые делают его прочнее на изгиб.
- Держатель для водостока из меди должен быть только цельномедным. Из-за возможности развития электрохимической коррозии любые другие металлы недопустимы.
- Кронштейны должны быть изготовлены из толстой стали. Оптимальная толщина 3-4 мм.
При выборе держателей обращайте внимание на бренд. Noname-кронштейны, особенно пластиковые, почти всегда не очень высокого качества
Да, они могут быть дешевле брендовых в 2-2,5 раза, но это кажущаяся экономия, учитывая стоимость ремонта водостока.
Держатель желоба своими руками
Держатели желоба нужно сделать из стальной полосы Держатель желоба придется делать своими руками из стальной полосы толщиной 2 мм,поскольку данный элемент должен быть достаточно крепким,чтобы удержать снег в желобах в зимний период.
Можно купить уже готовые полосы,предназначенные для электромонтажных сечение, как раз, подходит для изготовления держателей и поэтому нужно будет нарезать заготовки только по длине.
Можно нарезать самим из цельного стального листа,если таковой у вас «завалялся»…
Размеры заготовок должны быть:
- толщина 2 мм
- ширина 20 мм
- длина 400 мм
Форма и размеры держателя выбираются в зависимости от:
- выбранной формы желоба (треугольной или П-образной)
- места крепления к карнизу (снизу или сверху)
Поскольку в нашем случае,желоба делались для старой бани с уже существующей крышей и карнизами,то крепление держателей можно было сделать только с нижней стороны подшива карниза ,что не совсем правильно,так как держатели будут работать на отрыв при большой нагрузке.
В том случае,когда крыша еще в процессе монтажа,то правильнее будет закрепить держатели поверх карнизной доски, под профнастил (еще до его монтажа) или другой покрывной материал кровли. В этом случае,силы отрыва отсутствуют совсем.
Кстати,в продаже есть уже готовые держатели следующих конструкций:
- крепление держателя на саморезах к лобовой доске карниза(как у крючка для полотенца). Понятно,что такой держатель,вообще,ничего не первой же снеговой нагрузке его просто оторвет.
- держатель из полосы,предназначен для крепления поверх карнизной стандартное решение крепления желобов,поэтому такие держатели самые правильные.
В нашем случае,конфигурацию держателей для существующей кровли пришлось делать индивидуально и своими руками. Чтобы все держатели были одинаковой формы,без погрешностей,нужно использовать приспособление для гибки стальной полосы.
Проще всего забить гвозди в толстой доске в определенной последовательности и гнуть каждый элемент(стальную полосу) с помощью отрезка трубы в качестве рычага.
После сгибания полос,необходимо просверлить четыре отверстия в каждом держателе,для крепления его с одной стороны к карнизу крыши. Еще пару отверстий предназначаются для крепления самих желобов к держателю.
Разновидности современных водосточных систем по материалу изготовления
Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома.Кроме того слой краски обладает защитными свойствами, что увеличивает срок службы системы. Наиболmie. Долговечность обеспечивает двустороннее полиуретановое покрытие нанесенное на оцинкованную сталь с классом цинкования 275 г/м².
Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. Для систем эконом класса может использоваться сталь с односторонним покрытием и классом цинкования 140 г/м². Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.
Водосточная конструкция из пластикаИсточник grandline.ru
Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.
Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.
Медный водостокИсточник pinterest.com
Прямоугольные водостоки
Отдельно стоит выделить водостоки с прямоугольными желобами и трубами.
На российском рынке это диковинка, таких водостоков сейчас не много. Но, к примеру, в США подавляющее большинство водосточных систем имеет именно прямоугольную форму.
Несколько причин выбрать прямоугольный водосток:
- Форма, подходящая к строгим стилям построек и материалам, имеющих строгие, прямые линии. Например, барнхаусы.
- Испытываемые нагрузки. За счет формы, прямоугольная труба сможет выдержать распор ото льда внутри, когда круглую может просто разорвать на замке.
- Пропускная способность в среднем на 60% выше. Площадь прямоугольника больше площади круга, поэтому прямоугольная водосточная система может выдержать больший напор стихии.
Vortex от Grand Line имеет еще один, на наш взгляд, очень весомый плюс – есть версия из стали с матовым покрытием, которое продолжает набирать популярность.
При этом Vortex Matt имеет вполне демократичную цену
Калькулятор для расчета водосточных систем
Рассчитать самостоятельно водостоки не всегда получается. Поэтому вы можете воспользоваться одним из калькуляторов для расчета водосточных систем.
Крепление водостока к крыше
Водосток является неотъемлемой частью любого строения. С его помощью производится сбор воды с крыши, что ограничивает стены от повреждений осадками.
Крепления багажника на водостоки
Водосток является очень важной частью здания. У многих потребителей очень часто возникает необходимость в креплении багажника на водостоки
Это приспособление позволяет выращивать растения на крыше, а также уберегает ее от негативных воздействий осадков.
При креплении багажника на водостоки ограничивается возможность падения большого количества снега, который собирается на крыше.
При выборе багажника лучше всего отдавать предпочтение изделиям из металла. Этот материал очень устойчив к негативным воздействиям окружающей среды, а также способен задерживать осадки на соответствующем уровне.
Благодаря наличию краскового покрытия на багажнике обеспечивается высокий уровень устойчивости этой конструкции к коррозии.
Крепление водостока к стене
Для крепления водосточных труб к стенам используются хомуты. Материалом производства хомутов может выступать металл или пластик, который армируется металлом. Металлические хомуты характеризуются наличием одного длинного метиза, а хомуты из пластика имеют два отверстия для крепления.
При креплении систем водостока к стене необходимо производить монтаж труб сверху вниз. Изначально в стенах здания проделываются отверстия, в которые крепятся штыри.
На эти штыри будет производиться закрепление хомутов. Монтаж крепления для водосточных труб производится под небольшим уклоном. Это объясняется необходимостью укладки на него труб, которые должны быть под уклоном для качественного слива воды.
Это объясняется тем, что водосточные трубы под воздействием температур могут сжиматься, в результате чего на них появятся трещины.
Для того чтобы смонтировать крепление аккуратно, лучше всего использовать электродрель для сверления дыр в стенах. Производить это действие необходимо только лишь после произведения разметки на стене, иначе можно набить лишние дыры, которые испортят внешний вид стены.
Крепление водостока к сэндвич панели
Металлические водостоки являются идеальным вариантом для монтирования на сэндвич панели. При монтаже водостоков на сэндвич панели возникают некоторые трудности. Это объясняется тем, что сэндвич панель состоит из облицовки из металла и пенополиуретана, который имеет достаточно низкую механическую прочность.
В том случае, если на сэндвич панели нет облицовочного покрытия, то необходимо создать замкнутую и прочную полость, на которой будет производиться крепеж водосточной системы.
Это действие требует использования фассоннного элемента, который накладывается на облицованную часть панели. Крепление производится с помощью саморезов.
При этом по месту соединения необходимо накладывать герметик, а полость полностью заполнять монтажной пеной. Далее к этой части необходимо прикрепить держатель подвесного короба.
При монтаже держателей необходимо в обязательном порядке придерживаться шага в 60 сантиметров. Сверху необходимо установить тонколистовой профиль, с помощью которого будет удерживаться снег.
Вариант №Монтаж отливов по стропилам
Для обустройства водоотливов много инструмента не требуется, обычно хватает стандартного набора, который есть у большинства домашних мастеров, но конкретно для монтажа системы по стропилам, кроме всего прочего вам желательно обзавестись полосогибом. Гнуть кронштейны в тисках, да еще под определенным углом сложно.
Перед тем как сделать отливы на крыше необходимо подготовить инструмент
Положение кронштейнов
Прежде всего, нужно уяснить положение подвесных кронштейнов относительно кровли. Сначала выставляем глубину погружения желоба, ближний к дому край должен заходить под срез кровельного материала не более чем на треть, но не менее чем на четверть ширины желоба.
Желоб погружается под кровлю на глубину от 1/3, до ¼
Второй параметр – это расположение наружного свеса желоба. Если продолжить линию плоскости кровли, то она должна проходить на расстоянии 20 мм от наружного края, точнее над краем.
Важно! Если вы поднимите срез желоба относительно линии кровли выше 20 мм, то во время схода снега металлическую систему масса согнет, а пластиковую попросту сломает. Наружный край желоба ни в коем случае не должен пересекать воображаемую линию плоскости кровли
Наружный край желоба ни в коем случае не должен пересекать воображаемую линию плоскости кровли
Как разметить кронштейны
Металлические кронштейны крепятся либо на стропила, либо на подкровельную обрешетку, со вторым вариантом проще работать. Угол наклона крыши везде разный, поэтому разметка считается одним из важных моментов.
Все желоба водосточной системы монтируются под наклоном 1 – 3 мм, на один погонный метр. Больше делать не стоит, иначе воронка может не справиться с напором.
Стандартный уклон 1 – 3 мм на 1 м (погонный)
- Как уже упоминалось, шаг установки кронштейнов 600 мм. Сначала вам нужно посчитать, сколько кронштейнов будет монтироваться от дальнего края желоба, до воронки.
- По правилам от края кровли, до среза желоба должно быть не менее 10 мм. Эти 10 мм мы оставляем для кронштейна, устанавливаемого на дальней (высокой) оконечности желоба.
Важно! От крайнего кронштейна до поворота, тупика или верхней точки желоба должно быть не менее 150 мм. Как правильно установить отливы на крыше – зазоры, шаг и допуск
Как правильно установить отливы на крыше – зазоры, шаг и допуск
При разметке наклонная диагональ проводится со стороны крепежной части кронштейна
Как закрепить кронштейны
Теперь берете полосогиб, выставляете на нем угол наклона вашей кровли и сгибаете все кронштейны по разметке. Если полосогиба под рукой не оказалось, можно зажать кронштейны в тиски и согнуть их молотком. Только при таком подходе, каждый кронштейн придется слегка подгибать на месте монтажа.
Полосогиб экономит массу времени и позволяет согнуть кронштейны под заданным углом
- Дальше идет монтаж, чтобы желоб лег четко во все кронштейны, их нужно расположить на одной линии.
- Для этого прикручиваете первый и последний подвес, после чего натягиваете между ними шнур.
- Теперь по шнуру все промежуточные подвесы прикручиваются к стропилам или подкровельной обрешетке.
Как установить отливы на крышу при помощи шнура-ориентира
Сами желоба, воронки и водосточные трубы из пластика и металла монтируются примерно одинаково, разница в основном касается подвески. Поэтому чтобы не забирать ваше время, дальше мы рассмотрим полный цикл установки пластикового отлива на лобовую доску.
Какими бывают кронштейны для желобов водостока
Кронштейн для водосточного желоба бывает четырех видов:
- планки с длинным хвостовиком;
- короткие планки;
- регулируемые держатели;
- наборные кронштейны.
Подробнее расскажем о каждом из видов.
Такой кронштейн под водосточный желоб выглядит как крюк на длинной планке, отсюда и название.
Монтажные планки бывают двух видов:
- Прямые, которые предназначены для крепления под кровельное покрытие на обрешетку или непосредственно на стропильные ноги.
- Повернутые, у которых крепежная планка повернута относительно крюка на 90°. Кронштейн водосточного желоба такой конструкции ставится тоже на стропила, но не на их верхнюю часть, а на боковую.
Независимо от вида, монтажные планки — очень надежный вид крепления. И речь даже не об их прочности. Дело в том, что дерево — довольно рыхлый материал. Сильное точечное усилие способно вырвать крепеж из него, поэтому чем дальше разнесены точки крепления держателя, тем лучше.
Их единственный недостаток — необходимость монтажа до укладки кровельного покрытия или как минимум до зашивки карниза лобовой доской.
Этот вид кронштейна для желоба водосточного представляет собой крюк, закрепленный на небольшом основании. Некоторые модели короткого держателя можно регулировать по углу наклона. Такой крюк выставляют в нужном положении и фиксируют болтом.
Короткий держатель для водосточного желоба разработан для монтажа водостока на уже готовую кровлю. Он крепится к лобовой доске или, если карниз оформлен без нее, к торцам стропил. Но второй вариант встречается редко, поскольку из-за конструкции кронштейна его можно надежно закрепить только к широким стропильным ногам.
Универсальные или регулируемые кронштейны для водосточной системы — сравнительно новый вид держателей, которыми часто комплектуются современные водостоки. Они состоят из двух частей:
- крюк-держатель желоба;
- крепежная планка.
Между собой эти два элемента скрепляются болтовым соединением, причем в зависимости от его положения длина хвостовика кронштейна меняется в довольно широких пределах.
На первый взгляд, такая конструкция удобна — длину крепежной планки всегда можно подогнать. Но реально это имеет смысл только в крайне редких случаях, когда у водосточного желоба нужно сделать очень большой уклон. Или когда есть участки, где кровельное покрытие уже уложено, а есть те, где кровли еще нет.
В подавляющем большинстве случаев универсальный кронштейн желоба водосточной системы — лишнее усложнение и так непростой конструкции. Во-первых, такой держатель дороже. Во-вторых, всегда есть вероятность, что монтажник плохо закрутит крепление со всеми вытекающими последствиями.
Простой в монтаже вид кронштейна для сливного желоба, который выпускается в виде комплекта из направляющей монтажной планки и крюков к ней. Монтажная планка крепится к лобовой доске, а крюки заводятся внутрь специального паза и фиксируются уже на направляющей.
В отличие от регулируемых держателей, такая конструкция практична и удобна. В первую очередь, ровную направляющую проще смонтировать под нужным углом для стока воды, а дальше можно уже ничего не измерять — крюки просто набираются на нее. Еще через длинную сплошную планку нагрузка лучше распределяется по лобовой планке, то есть уходит главный недостаток коротких крюков.
Но за эти преимущества нужно платить. В прямом смысле: наборной держатель — самый дорогой вид кронштейнов для водостока.
Советы и рекомендации эксперта
При установке водостока с боковой стороны дома необходимо соблюдать следующие рекомендации:
- При креплении желоб должен находиться под небольшим уклоном в сторону слива воды примерно 4 миллиметра на метр системы, чтобы вода не стояла, а стекала.
- 2/3 желоба должны выступать за край кровли. Это необходимо для того, чтобы скатывающаяся вода с крыши попадала в желоб, а не вылетала за его пределы на землю.
- Желоб должен находиться ниже линии ската на 30 миллиметров, чтобы его не сбило падающим снегом с крыши.
- Крюки для крепления водосточной системы устанавливаются на расстоянии 50-60 сантиметров. Можно чаще для более тщательного крепления, реже не рекомендуется. В местах раздвоения колена, стыка желоба или его поворота крюки ставятся по обе стороны изгиба (стыка) на расстоянии 10 сантиметров каждый.
- Для ровного расположения водостока сначала вымеряется и отмечается ровная линия под углом, либо натягивается шнур. Потом по линии крепятся крюки.
- Вертикальная труба водостока, идущая от верхнего желоба к земле, устанавливается ближе к стене здания так, чтобы ее можно было закрепить специальными держателями в нескольких местах.
Установка крючков под водосток
Для фиксации желобов используются специальные крючки, также называемые кронштейнами. Они могут быть изготовлены из разных материалов. Выбор кронштейнов осуществляется с учётом того, из какого материала выполнены другие элементы водосточной системы. Например, для пластиковых желобов применяются пластиковые или металлические крючки. Для стальной системы можно использовать только металлические кронштейны, так как пластиковые элементы не выдержат вес водостока. Если устанавливается медная водосточная систем, то и крючки, а также крепёжные элементы должны быть из того же металла.
Существует три типа кронштейнов:
-
длинные — имеют длинную монтажную планку, крепятся на обрешётку или стропильные ноги. Устанавливаются до укладки кровельного материала;
-
короткие — обычно крепятся к лобовой доске или торцам стропил и устанавливаются после монтажа кровли;
-
универсальные, они имеют сборную конструкцию и состоят из держателя и съёмной монтажной планки, поэтому могут применяться как короткие или длинные кронштейны.
Есть четыре метода крепления кронштейнов:
-
На лобовую доску. Этот метод используется в случае, когда кровельный материал уже был уложен. Такой вариант чаще всего выбирают для монтажа пластиковых желобов. Подобным способом можно крепить и металлические элементы, но надо использовать короткие крюки.
-
На стропильные ноги. Этот вариант используется в том случае, когда лобовой доски нет. Он является самым надёжным и применяется на крышах большой площади. Для такого способа монтажа расстояние между стропилами не должно быть более 60 см.
-
На обрешётку. Длинные крюки можно фиксировать к крайней планке обрешётки. Этот способ используется в том случае, когда шаг между стропилами больше 60 см. Он применяется до укладки кровельного материала.
-
На металлические или деревянные штыри. В том случае, когда ни к стропилам, ни к обрешётке добраться не получается, на стене фиксируют металлические или деревянные штыри. После этого к ним при помощи шпилек крепят желоба.
При установке кронштейнов необходимо, чтобы они располагались с уклоном относительно друг друга. Для эффективной работы водосточной системы уклон жёлоба должен составлять 3–5 мм на погонный метр.
Если длина ската крыши составляет менее 10 м, то уклон делают в одну сторону, а когда она больше — в две. Чтобы организовать уклон, первый кронштейн крепят в максимально высокой точке, а последний — в соответствии с выбранным уклоном. Между ними натягивают бечёвку, по которой монтируют остальные крюки.
При выполнении монтажа пластиковых желобов крюки должны быть установлены через каждые 350 мм. Если используется металлическая водосточная система, то кронштейны располагают через 500–600 мм. Кроме этого, крюки устанавливаются на всех поворотах водостока и в 50–150 мм от воронок.

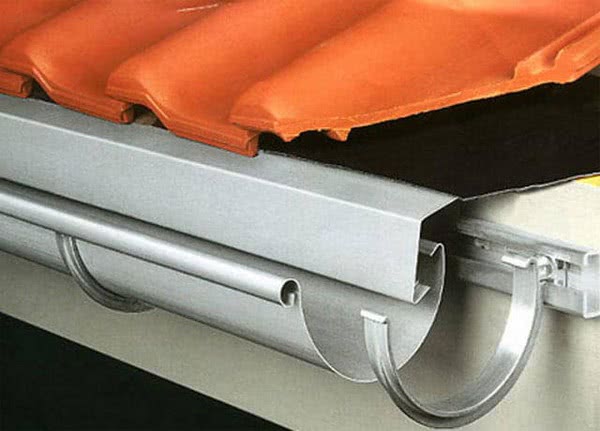

Перед фиксацией кронштейна его надо выдвинуть на такое расстояние, чтобы при проведении условной вертикальной линии по краю кровли она попала в центр жёлоба. Это необходимо, чтобы происходил правильный сбор и отвод воды. Кроме данного условия, передняя верхняя кромка крюка должна быть ниже уровня ската на 2,5–3 см, чтобы при схождении снега не оторвался водосток.

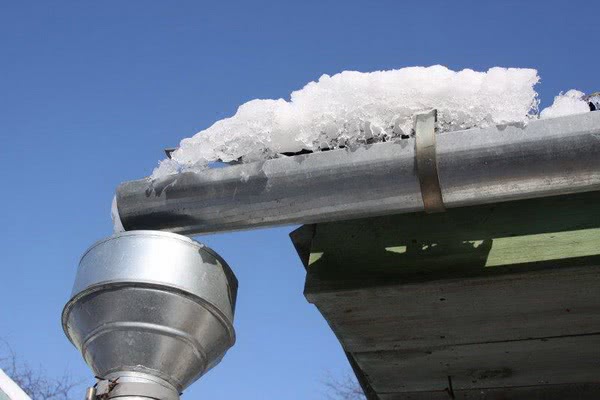

Кронштейны должны быть установлены так, чтобы обеспечивать беспрепятственный сход снежной массы с кровли и попадание воды в жёлоб
