Технология штробления стен
Проштробить стену можно несколькими способами:
Молоток и долото
- Канал можно проштробить, постукивая молотком по долоту
- Канал в слое штукатурки можно пробить с помощью молотка и долота.
- Штукатурка представляет собой, по сути, мягкий материал.
- Лёгким постукиванием молотка по долоту пробивают канал нужной ширины. В качестве долота можно использовать стамеску.
Дрель и долото
В патрон дрели вставляют сверло для бетона. По всей длине штробы с небольшими промежутками делаются отверстия. Затем пробивают канал, удаляя долотом участки бетона между отверстиями.
Дрель + зубило
Более эффективный, но все же неудобный способ создания штроб под электропроводку представляет собой сверление через каждые 1-1,5 см отверстий по ширине будущего углубления. Когда «точечная» трасса будет готова, как показано на фото ниже, можно с помощью зубила выбить перемычки между отверстиями, в результате чего получиться не совсем ровная, но все же штроба. Недостаток такого варианта, опять-таки, затраты по времени и низкая производительность штробления бетона.
Перфоратор
В инструмент вставляют наконечник в виде лопатки или пики. Работая в режиме отбойного молотка, перфоратор выбивает в бетоне штробу нужной глубины и ширины.
Штроборез

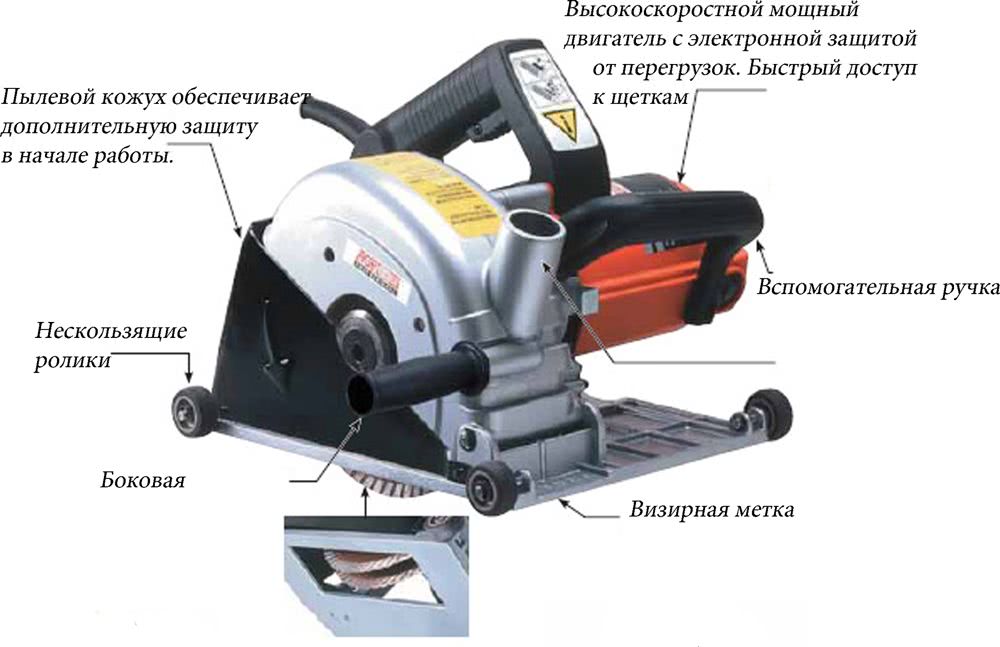

Устройство штробореза
Электроинструмент оснащён одним или двумя режущими дисками. Двухдисковый штроборез позволяет вырезать каналы различной ширины. Расстояние между режущими дисками регулируется вручную.
Универсальная болгарка
Подойдет для штробления в материале любой твердости.
Плюсы:
- Работа не занимает много времени;
- Края штробы получаются ровные;
- Инструмент недорогой, им легко пользоваться.
Минус в образовании при работе большого количества мелкой пыли.
Этап №2 – изучение требований государственных строительных норм и правил
Этот этап можно пропустить, если имеется проект, разработанный компетентными специалистами. Но, поскольку находятся энтузиасты, которые решаются обойтись без помощи проектировщика, им не мешает ознакомиться с основными правилами прокладки электропроводки:
- штробить стену можно только в горизонтальном и вертикальном направлении. Прокладка провода под произвольным углом запрещается. Исключением из этого правила являются штробы, выполняемые в помещении с наклонными стенами. Примером этому могут служить мансарды;
- расстояние штробы должно быть:
- от плит перекрытия (горизонтальная бороздка) – не более 150 мм;
- от углов помещения, проемов – оконных и дверных (вертикальная бороздка) – не менее 100 мм;
- от труб внутреннего газоснабжения (вертикальное направление) – не менее 400 мм.
- геометрические размеры сечения штробы (глубина и ширина) зависят от сечения проводов и их количества на одну борозду. Но эти размеры не должны быть больше 25 мм;
- длина прямого участка штробы не должно превышать 3 м;
- трасса борозды от распределительной коробки до розетки (или выключателя) должна иметь минимум поворотов. Идеальный вариант – один переход от горизонтали к вертикали (повороты на стыках стен и перегородок здесь не учитываются);
- запрещено горизонтальное штробление:
- несущих конструкций;
- швов между панелями в панельных домах.
Относительно несущих конструкций в нормативных документах есть некоторое исключение: если борозда по длине не превышает трех метров, а глубина – 25 мм (то есть при штроблении не нарушается целостность арматуры железобетонных конструкций), то ее выполнение допускается.
Подготовка отверстий
Под розетки и распределительные коробки отверстия вырезают с помощью перфоратора или ударной дрели. В качестве насадки используют алмазные или победитовые коронки.
Технология прорезания отверстий следующая:
- Сначала в отмеченном месте проделывают кольцевую борозду глубиной 10 мм.
- Затем коронку меняют на бур и просверливают отверстия в нескольких местах полученной окружности на требуемую глубину.
- Завершающий этап — снова устанавливают в инструмент коронку и при вращении удаляют все перемычки между просверленными отверстиями.
Гнездо под розетку, выключатель или монтажную коробку готово.
Существенные различия панельных домов
Здания этого типа собирают из крупных железобетонных блоков — панелей. На этапе производства в них отливают каналы для скрытой прокладки проводки.
Существует несколько разновидностей таких построек, 2 из них получили наибольшее распространение. Главное отличие — конструктивная схема.
Серия 1-464
Конструктивная схема объекта — перекрестно-стеновая. Это значит, что почти все внутренние стены являются несущими. Перегородки отделяют только санузел (2 шт.).
Эту серию узнают по окнам на межэтажной площадке в подъезде, повторяющим 2-створчатые квартирные.
Серия 1-335
Конструктивная схема — полукаркасная и каркасная (поздние модификации). Нагрузки несут колонны и продольные стены. Все поперечные являются перегородками.
Признаки этой серии — удлиненные окна на лестничной площадке и торцевые стены без балконов.
Выбираем инструмент для штробления стен
Самым старым подходом является тот, где задействуются молоток и зубило
Этот вариант, однако, имеет одно важное преимущество, которое заключается в отсутствии затрат. Штробить стену вы можете без электроинструмента, ведь такие приспособления найдутся в каждом доме. Но в итоге вы расплатитесь потерей сил, а также образованием большого количества мусора
Но в итоге вы расплатитесь потерей сил, а также образованием большого количества мусора.
Штробление бетонных стен под проводку можно осуществить зубилом и дрелью. Такой подход хоть и является более эффективным, но его нельзя назвать максимально удобным. Через каждый метр вам придется просверливать отверстия, а затем соединять их в единую линию с помощью зубила. Первоначально нужно будет осуществить разметку, по которой вы будете действовать. Временные и силовые затраты здесь будут гораздо меньше, но потратить на работу придется очень много времени, а пыли будет гораздо больше, чем если бы вы использовали, например, болгарку.
Что подойдет из арсенала домашнего мастера
Еще совсем недавно углошлифовальная машина была редкостью у мастера-любителя. Сегодня болгарку можно встретить почти в каждом доме. Если у вас она есть в наличии, то отлично подойдет для штробления стен. Дополнить оборудование нужно будет алмазным диском, это и будут все затраты, кроме, конечно же, временных и силовых. Процесс пойдет быстрее, а контуры канавки окажутся ровными.
Диск, предназначенный для проделывания штроб, хоть и позволит вам работать эффективно, но с его помощью проделать канавку можно будет лишь за два подхода. Это удлиняет процесс разметки. Еще одним минусом является то, что в углу с помощью болгарки работать вы не сможете, а весь процесс будет сопровождаться высоким уровнем шума, а значит, работать придется быстро, исключив выходные дни. Именно эти минусы довольно часто заставляют мастеров отказаться от использования этого электроинструмента. Он применяется для штробления крайне редко.
Для того чтобы проложить один маленький проводок в новую стену, можно использовать перфоратор. Придется приобрести или использовать имеющуюся подходящую насадку. Инструмент нужно будет задействовать в ударном режиме. Им нужно пройтись по намеченным линиям. Минусом этого подхода является кривая штроба, но в домашних условиях перфоратор используется довольно часто.
При ремонте помещений домашние мастера довольно часто используют еще и штроборез. Этот вариант является наиболее эффективным и позволяет ровно прорезать стену без образования пыли. Шума будет образовываться не так много, а к инструменту можно дополнительно подсоединить пылесос, что значит, в комнате не будет так пыльно после завершения процесса. Вообще, этот инструмент для прокладки проводки является наиболее эффективным и безопасным.
Простой электроинструмент в помощь ручному труду
Если вы хотите добиться хорошего результата, сэкономив время, лучше воспользоваться электрической дрелью. Но если работать с бетонной поверхностью, этот инструмент будет проявлять себя горением сверл, поэтому нужно ознакомиться перед началом процесса с некоторыми нюансами.
Во-первых, на поверхности нужно сделать разметку, а дальше задействовать инструмент со сверлом на 8 мм. По линии проделывается несколько отверстий определенной глубины, между ними должен быть соблюден шаг до 1 см. Сверло должно быть расположено перпендикулярно к поверхности, в противном случае оно может согнуться и сломаться. Если канавка должна получиться достаточно внушительной по ширине, отверстия следует располагать в шахматном порядке. При необходимости осуществления тех же работ в кирпичной кладке нужно задействовать инструмент на малые обороты. Периодически следует останавливаться, чтобы сверло охладилось в воде
Важно исключить проникновение жидкости внутрь конструкции. С помощью молотка и зубила на следующем этапе нужно выбить промежутки
Профессиональное оборудование для быстрого монтажа
Первое, что приходит на ум, — это штроборез. Именно он позволяет проделать поставленную задачу с минимумом усилий и времени. При желании на инструмент можно насадить сразу два диска, благодаря этому штроба получится идеально ровной, а второго подхода не понадобятся.
Круги закрываются кожухом, где есть отвод для пылесоса. Хорошо, если конструкция предусматривает возможность изменять расстояние между дисками и обеспечивать необходимую глубину будущей канавки. У этого способа есть один главный минус, который заключается в стоимости оборудования. Если у вас его нет, то приобретать для проведения единственного ремонта будет нецелесообразно. Альтернативным решением станет взять устройство в аренду.
Установка подрозетников и фурнитуры
Корректно установить подрозетники до штукатурки, если вы сами лично помимо электрики не будете в дальнейшем заниматься еще и отделочными работами, практически невозможно. У вас просто не будет ровной плоскости на которую выводится подрозетник и замазывается с ней заподлицо.
Когда делаешь на глаз с примерным расчетом слоя штукатурки, обязательно возникают ошибки и погрешности из-за ”заваленной” стены или неправильно выбранной глубины установки.
Если в итоге получаются утопленные подрозетники даже на 3-5мм, вроде бы ничего критичного здесь нет. Все решается при помощи более длинных саморезов 25-30мм и проставочными кольцами или удлинителями для распредкоробок.
Но совсем другое дело, когда кромка выпирает на те же 5мм наружу.
Этап №3 – проверка стен на наличие старой проводки
Штробление перфоратором
С точки зрения техники безопасности нельзя сверлить и бить стены, если неизвестно расположение имеющейся скрытой проводки. Обнаружить ее можно при помощи специальных устройств:
-
детектор для обнаружения арматуры, полостей, дерева и скрытой проводки. Стоит такой прибор недешево, покупать его для частного ремонта накладно. Но с помощью этого детектора можно определить:
- место прокладки электропровода;
- глубину заложения;
- силу тока, проходящего через провод. По этому показателю также определяется, силовой или слаботочный провод проходит в данном месте;
-
отвертка-индикатор. С ее помощью также можно обнаружить скрытую проводку, но этот способ менее точный: результат не будет достоверным, если:
- провод находится на глубине более полутора сантиметров;
- в стене спрятаны слаботочные провода (индикатор на них не реагирует);
- проложен силовой провод в двойной изоляции.
Самодельный штроборез
Профессиональный штроборез является дорогостоящим инструментом, по принципу работы и конструкции практически ничем не отличающийся от болгарки. Это позволяет народным умельцам вносить некоторые изменения в конструкцию элементов болгарки для эффективного выполнения функций штробления.
Два диска. Установка двух дисков позволяет ускорить работы и повысить их качество — канал прорезается за один проход, а его ширина одинакова по всей длине. Если штроба узкая, переделка довольно проста — на болгарку ставится второй диск, ширина штробы задается установленный между дисками шайбой. Для увеличения расстояния между режущими кругами можно изготовить на токарном станке насадку на болгарку с более широким посадочным местом.
Рис.9 Как сделать борозды под трубопроводы водоснабжения болгаркой без пыли

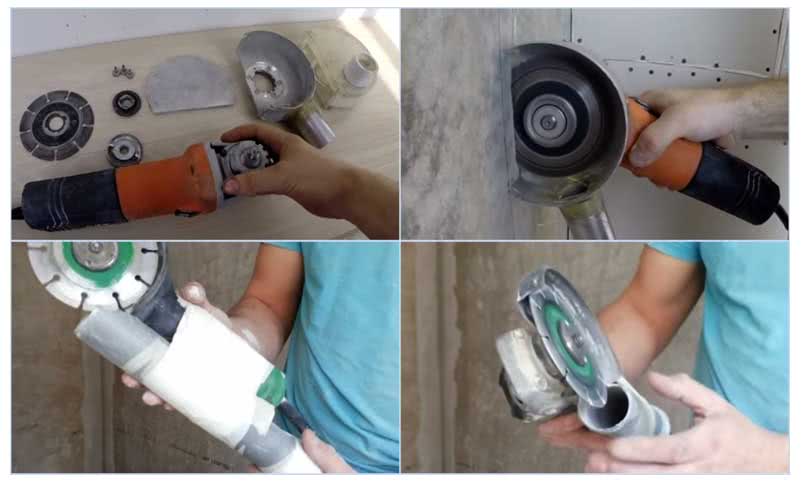

Насадка для пылесоса. Для борьбы с пылью некоторые умельцы изготавливают отдельную насадку для болгарки со штуцером с целью подключения пылесоса. Для реализации этого улучшения требуется проведение пайки или довольно сложных для неспециалиста сварочных работ.
Есть и более простой способ борьбы с пылью — к ручке углошлифовальной машинки малярной лентой привязывают отрезок водопроводной трубы и подключают к ней пылесос. Основными инструментами для штробление стен под трубы своими руками являются перфоратор и болгарка, более дорогой штроборез используется при проведении профессиональных работ в строительной отрасли. Своими руками можно превратить болгарку в аналог штробореза, проведя довольно простые изменения в конструкции.
Штробление строительных конструкций: нормы и требования
Несоблюдение существующих норм при штроблении стен может привести к критическим последствиям: деформации несущих конструкций, повреждению коммуникационных линий.
Подготовка к электромонтажным работам, штробление стен и прокладка скрытой проводки регламентируются действующими строительными нормами СНиП 3.05.06-85.
Первое, что необходимо сделать — составить план разводки электрики в квартире. Обычно это планировка квартиры, на которую при помощи условных обозначений нанесена вся электрика: светильники, розетки, распределительные коробки, выключатели и трасса прохождения соединительных линий. Схема электроразводки в перспективе пригодится при проведении отделочных работ, чтобы случайно не просверлить кабель и не забить в него гвоздь.
Важно знать:
- В панельном доме категорически запрещено штробить несущие железобетонные стены. Это может привести к появлению трещин и снижению прочностных характеристик конструкции.
- В панельном доме нельзя штробить плиты перекрытия. Если требется сделать проводку в полу, эту задачу можно решить иначе — залить стяжку из бетона и проложить в ней канавки для проводов. Штробить потолок в панельном доме тоже запрещено — можно задеть рабочую арматуру железобетонных плит.
- Штробы в наклонном перекрытии (например, на мансарде) необходимо прорезать параллельно линии наклона поверхностей.
- Ширина борозды не должна превышать 3 см, глубина может составлять от 2 до 2,5 см.
- Длина борозды от распределительной коробки до электроприбора или выключателя не должна превышать 3 м.
- Пробивать штробы под кабель можно только по горизонтальной или вертикальной линии, параллельно основным конструкциям здания. Выверить ровную линию можно при помощи строительного уровня.
- Штробы не должны проходить по косой или по кривой. Допускается максимум один изгиб под прямым углом на пути от распределительной коробки к осветительным приборам или розетке. Каждый перегиб представляет собой опасность перегрева проводника в месте сгиба.
- При устройстве горизонтальных борозд необходимо соблюдать расстояние до плит перекрытия — минимум 15 см, а от системы теплоснабжения и и газовых труб — 40 см.
- При прокладке вертикальных борозд должен быть соблюден отступ минимум 100 мм до дверного прохода и оконного проема.
- Нельзя пробивать борозды в углах помещения. Существует риск ослабления прочности конструкции здания и возникновения аварийной ситуации.
Постановление Правительства 508-ПП (пп.10.3 и 10.11) гласит, что при перепланировке жилища в многоквартирном доме запрещается нарушать прочность и устойчивость несущих стен во избежание риска их разрушения. Документ также запрещает устройство горизонтальных штроб в стеновых панелях и плитах перекрытий многоквартирных панельных домов.
Почему запрещено штробление несущих стен и плит перекрытия
Любое нарушение структуры при штроблении стен, особенно несущих, или плит перекрытий уменьшает их толщину, снижает прочностные характеристики и устойчивость к нагрузкам. Особенно это опасно в панельных домах, где толщина бетонных плит всего 20 см и вырезанная штроба глубиной, например, 5 см для труб канализации уменьшит устойчивость конструкции на 25%. Особенно опасно нарушение целостности в конструкциях нижних этажей, так как на них приходится нагрузка всего здания. Пренебрежение правилами способно повлечь самые серьезные последствия вплоть до разрушения здания частично или полностью. И не стоит успокаивать себя, что небольшие углубления в несущей стене под электропроводку никак не повлияют на прочность конструкции. Одна штроба в стене может быть, но если все жильцы многоквартирного дома небрежно отнесутся к установленным запретам, то беды вряд ли получится избежать. Причем деформации несущих конструкций могут проявиться спустя многие годы, в самый неожиданный момент.
Чтобы быть уверенным в безопасности всех ремонтных работ, особенно затрагивающих изменение целостности конструкций, лучше обратиться к профессионалам, имеющим необходимый инструмент и опыт сверления отверстий и прокладки штроб.

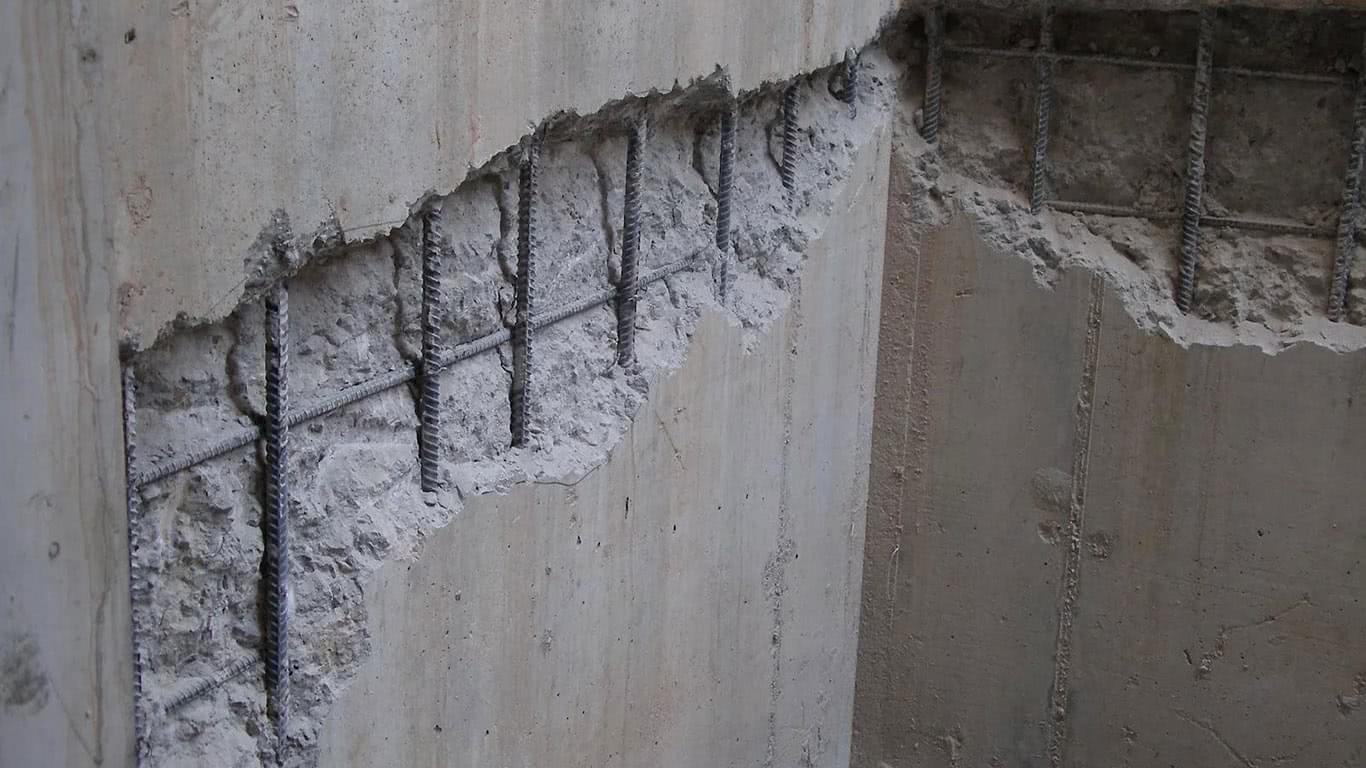

В несущих стенах панельных и монолитных высотных зданий в толще бетона на расстоянии 2-3 см от поверхности проложена стальная арматура. Когда в стенах прорезают штробы, есть вероятность того, что она будет повреждена. В итоге пострадает прочность всей конструкции. В зданиях с кирпичными стенами такой арматуры нет, но запрет на штробление несущих стен под проводку или трубы канализации остается в силе. Потому что и в этом случае снижается несущая способность.
Поверх арматуры в панельных стенах идет защитный слой бетона толщиной до 30 мм. На первый взгляд этого достаточно для прокладки штроб. Однако гарантировать точность работ без повреждения вертикальной арматуры сложно. Поэтому такие работы в любом случае — вне закона. Как же штробить стены правильно?
Что делать, чтобы не нарушить закон?
Электропроводку лучше прокладывать внутри межкомнатных перегородок, подвесных потолков, внутренних каналах панелей или в кабель-каналах на поверхности несущих стен или плит перекрытий, сантехнические трубы — в коробах. Чтобы скрыть поверхностные кабель-каналы и короба, наращивают стены слоем штукатурки или зашивают листами гипсокартона. Правда, в этом случае «съедается» площадь помещений, как минимум на 2 -3 см слоя. Также значительно возрастает стоимость работ на приобретение и монтаж гипсокартона и оштукатуривание, однако устойчивость здания и безопасность жильцов важнее.
Больше о штроблении стен под электропроводку можно прочитать в статье.

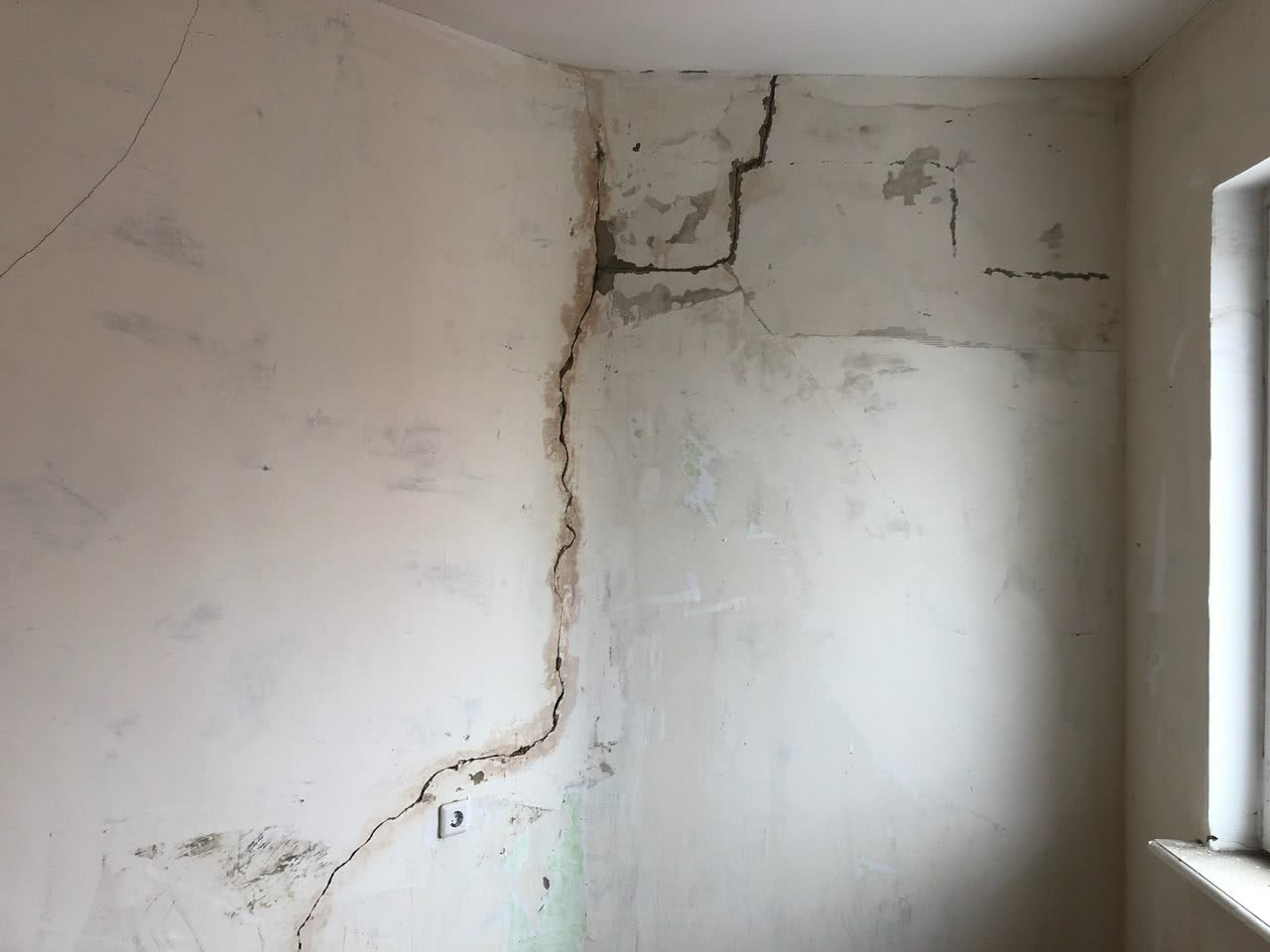

Последствия незаконного штробления несущих стен, на которые приходится значительная нагрузка:
- трещины в бетоне;
- утрата прежней прочности бетонной конструкции;
- риск разрушения конструкции, а то и всего многоэтажного здания;
- устойчивости здания грозит даже малейшее сотрясение почвы в результате землетрясений, взрывных работ поблизости;
- угроза здоровью и жизни жильцов других квартир.
Нормы и ограничения при штроблении стен под проводку
Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.
Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:
- Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
- Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
- Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
- Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
- Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
- Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
- При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
- В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
- Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
- При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.
Монтаж подрозетников в кирпичную стену своими руками
Установка подразетников в кирпичную стену почти ничем не отличается от работы с бетонной поверхностью. Можно отметить, что кирпич легче сверлить, он более податлив.
Нужно также начинать работу с разметки поверхности, но если используется красный кирпич, желательно, чтобы центры коробок находились на части кирпича, не попадали на цементные слои, тогда даже используя перфоратор без насадки-коронки, проделать проймы будет легко.
Можно отметить возможность использования еще одного метода для создания отверстия — применить перфоратор, как отбойный молоток, к нему лучше не прибегать, ведь поверхность будет выглядеть, не красиво. Но возможно других вариантов не будет. В связи с этим следует знать и о нем.
После проведения работ в обязательном порядке будет осуществляться работа по отделки поверхности, применяться штукатурка. Допустимо наносить штукатурку и до установки подрозетников. Не переживайте, если отверстия получатся неидеальные, все лишние углубления закроются при отделке стен.
Если отверстия получатся неидеальные, все лишние углубления закроются при отделке стен.
Что нельзя штробить в монолитном доме
Основываясь не на прямой запрет на штробление стен в монолитном доме, а на пункты нормативов, запрещающие любые изменения конструкций могущих повлиять на их эксплуатационные качества, разумно ограничить устройство скрытой проводки связанной со штроблением так. Нельзя делать штробы:
- Во всех несущих элементах монолитного дома, включая внешние стены, пол и потолок;
- В колонах и балках монолитного дома.
Важно! В отличие от панельного дома, в монолитном доме нельзя делать даже борозды для спусков (подъемов) кабелей к выключателям (розеткам) расположенных на несущих стенах (колоннах). Примечание: Запрет на штробление стен в монолитных домах, относится к несущим монолитным конструкциям этого типа домов
Запрет на штробление внутренних перегородок из шлакоблоков и других подобных материалов не распространяется
Примечание: Запрет на штробление стен в монолитных домах, относится к несущим монолитным конструкциям этого типа домов. Запрет на штробление внутренних перегородок из шлакоблоков и других подобных материалов не распространяется.
Как определить расположение проводки внутри стены
С чертежами, полагаю, все понятно. Но что, если найти такой чертеж не представляется возможным? Для этого есть специальные приборы, которые определят, где в стене находятся электрические провода/арматура. В данном разделе статьи мы рассмотрим наиболее распространенные и доступные приборы.
Для начала немного теоретического материала, чтобы вы могли представить в общих чертах, как работают эти приборы для поиска электропроводки внутри стен.
Поскольку провода под напряжением создают электрическое поле вокруг себя, приборы способны уловить эту активность. Затем благодаря усилителю сигнала прибор и определяет, в каком месте располагается электропроводник.
Встречаются и гибридные приборы, то есть, оснащенные как генератором, так и усилителем. Такие, как правило, используются в научных лабораториях, но существуют и упрощенные их версии, предназначенные как раз для бытового использования.
Конечно же, приведенное объяснение принципа работы этих приборов является весьма упрощенным, но сейчас нет смысла углубляться в детали. Сейчас мы приведем примеры конкретных приборов, которые доступны на нашем рынке инструментов:
- «Дятел». Официальное название: «Сигнализатор скрытой проводки Е121». На протяжении достаточно долгого времени этим устройством успешно пользуются профессионалы своего дела. Прибор показал себя как один из самых удобных и надежных в своем роде. С его помощью можно обнаружить скрытую проводку в стене, располагающуюся на «глубине» до 7 см. Кроме того, «Дятел» на излучение, исходящее от бытовой электрической техники. Соотношение цены и качества у этого «орудия» оптимальны.
- MS-158M. Производится в Китае. В России и странах СНГ получил широкое распространение благодаря своей относительной дешевизне. Тем не менее, в среде профессиональных электриков MS-158 M не пользуется большой популярностью. Дело в том, что он реагирует на все, на что только можно: не только на провода, но и на арматуру внутри стены, забитые гвозди и так далее. Но если прибором попользоваться некоторое время, то можно будет отличать, где арматура, где гвозди, а где провода за счет силы сигнала, который подает данный прибор.
- MS-158. Являет собой более раннюю модель прибора, который мы только что рассмотрели. Отличаются они друг от друга лишь по внешнему виду (дизайну корпуса).
- MS-48/MS-18/… Приборы данного класса имеют вид обычных индикаторов. При их использовании нужно обязательно (!) знать технику безопасности и иметь опыт работы с индикаторами в принципе. Иначе у вас есть все шансы занять достойное место в электрической цепочке. А, как мы знаем, — удар током не сулит ничего хорошего. При пользовании MS-48/MS-18 или другими индикаторами из этой серии, есть еще один важный нюанс: если влажность в помещении выше нормы, — то индикатор будет светиться вне зависимости от того, к какой части стены вы его поднесете. Но некоторые электрики все же приспосабливаются и к таким условиям работы. Если потренироваться, то можно относительно точно определить, где проходит провод, а если уж совсем углубиться в практическую часть дела, — можно научиться определять место обрывания электропроводки.
- DMF 10ZOOM. Этот «монстр» — продукт немецкой компании BOSCH. Значимых недостатков практически не имеет. По компактности и удобству в работе он не уступает своим китайским «коллегам», но от «китайцев» DMF 10 ZOOM выгодно отличает качество исполнения. По принципу работы практически не отличается от вышеперечисленных, от себя могу добавить лишь то, что пользоваться им даже несколько проще, чем его аналогами. Пожалуй, единственный его существенный недостаток — высокая стоимость, но это вполне оправдано. Если вы уверены, что после штробления стен такой прибор вам больше не понадобится, — вы можете взять его во временное пользование.
Но перед началом работы нужно учесть еще один важный момент. Мы определяем местоположение скрытой в стене проводки не только с целью не повредить ее, но, прежде всего, — чтобы уберечь себя от несчастного случая. Все-таки электрический ток смертельно опасен. Поэтому, с целью обеспечения безопасности на время работы лучше обесточить свою квартиру полностью, а электроинструменты подключить, к примеру, у соседа, если есть такая возможность
К выполнению данной работы следует подойти с особой ответственностью и осторожностью — так вы спасете свою жизнь.
Сейчас мы рассмотрим процесс обработки стен помещения при помощи различных инструментов, которые мы уже перечисляли ранее.
Как штробить стены под электропроводку перфоратором
Штробление стен перфоратором самое популярное из всех существующих. Объясняется это тем, что для проделывания этой строительной процедуры не требуется много времени и средств.
Перед началом необходимо провести классическую подготовку стен. Она ничем не отличается от той, что осуществляется при использовании других инструментов. Все этапы предельно просты, но требуют ответственного подхода мастера:
- Проверка наличия старой электропроводки. Иногда происходят неприятные моменты, когда в стенах оказываются провода от старой схемы электричества. Не рискуйте жизнью и здоровьем, тщательно проверьте поверхность. Есть специальный прибор, который быстро справляется с этой задачей.
- Непосредственно разметка стены. Убедившись, что в стене не осталось проводов под напряжением, можно приступать к схематической разметке на местах предполагаемого пролегания проводки. Нарисуйте линии от центральной коробки распределения до источников тока (выключателей, розеток, проводов осветительных приборов).
- Защита от грязи и пыли. Не забудьте завесить окна и двери: процесс не слишком чистый, пыль распространится по всей комнате, и её будет сложно убрать.
Закончив подготовку, приступайте к основным действиям. Возьмите перфоратор и по заранее прочерченной линии просверлите небольшие отверстия на расстоянии друг от друга примерно 1.5 см. Далее всё зависит от вашего инструмента: либо вы переключаете его на режим, предназначенный для штробления (нужна специальная насадка), либо вставляете простое сверло. Аккуратно соедините дырочки, продвигая перфоратор.
Важно! Если вы новичок, не пренебрегайте проделыванием отверстий, так как без опыта подобных работ довольно сложно добиться идеально ровного пути линий. Если у вас всё ещё остались вопросы, ниже представлено видео:
Если у вас всё ещё остались вопросы, ниже представлено видео:
