Натяжка троса между столбами. установка зажимов на канаты и крепление. для чего применяется этот замысловатый инструмент

Обжимные рукава

Обжимные гильзы для стальных кабельных сборок, являются одной из часто выполняемых функций оснастки, для более легких условий эксплуатации.

Часто встает вопрос, что лучше, обжимные окончания или зажимы для проволочной веревки ?

Зажимы стального троса и обжимные рукава

Обжимные рукава, сильнее и эффективнее. Не требуют технического обслуживания в будущем, или повторной затяжки гаек. Оно имеет обтекаемую форму, чем зажимы для металлических канатов.

Под обжимкой, понимается, процесс использования инструмента, или машины для приложения усилия к втулке или обойме. В результате этого процесса, муфта уплотняется на части кабеля и вокруг нее.

Обжим рукава

Алюминиевая обжимная арматура

Чаще всего, зажим алюминиевый для троса, применяется с оцинкованным стальным тросом, для формирования кабельных сборок.

Алюминиевая гильза, надетая на оцинкованный кабель

Алюминий мягкий. При сжатии, с помощью обжимного инструмента, он будет вдавливаться в углубления каната, фиксируя алюминиевую втулку на месте.

Алюминиевая гильза в кабеле

Установка

Пропустив стальной канат, через рукав.

Пропускаете трос через рукав

Перед обжимкой убедитесь, что «обрезанный конец» стального каната, торчит на длину не менее 2 диаметров кабеля. Это обеспечивает полный контакт с тросом, когда муфта расширяется во время обжима.

Два диаметра кабеля

Поместите гильзу в губки инструмента.

Рукав правильно в инструментеРукав неправильно в инструменте

Обратите внимание на правильную ориентацию полости инструмента для обжима с алюминиевой втулкой. Рукав всегда должен быть выровнен по вертикали, а не горизонтально

Рукав всегда должен быть выровнен по вертикали, а не горизонтально.

Держа гильзу в правильном положении, сделайте свой первый обжим, сжимая рукоятки обжимного инструмента вместе до полного закрытия губок.

Ковка

Обжим в рукаве

Для каждого размера рукава существует предписанное количество обжимов, которые необходимо выполнить.

Оставьте небольшое пространство между каждым обжимом. Ваша законченная сборка должна выглядеть так, как показано на рисунке.

Расстояние между обжимамиДля рукавов размером 1/16 и 3/32 дюйма, потребуется 2 обжимаДля рукавов размером 1/8 и 5 / 32 дюйма, потребуется 3 обжимаДля рукавов размером 3/16 и 1/4 дюйма, потребуется 4 обжимаДля рукавов размером 5/16 и 3/8 дюйма, потребуется 5 обжимов

Манометр

Чтобы убедиться, что обжимы выполнены правильно, используйте калибратор.

Манометр

Используя, соответствующую измерительную полость, наденьте датчик на гильзу.

Если манометр свободно поворачивается вокруг зоны обжима, то все сделано правильно.

Манометр свободно поворачивается вокруг зоны обжима

Канат стальной с полимерным покрытием

Рекомендуется обрезать винил достаточно далеко, чтобы убедиться, что муфта соприкасается с кабелем напрямую.

Кабель с виниловым покрытием

Используя тот же метод обжимки, можно выполнить соединение колен, чтобы соединить два куска кабеля.

Соединение колен

Не забудьте оставить небольшую область между рукавами.

Небольшая область между рукавами

Выдвиньте конец металлического троса за внешний край муфты как минимум на 2 диаметра кабеля.

Конец кабеля

Цинковые медные рукава

Цинковые, медные и стеклянные гильзы, рекомендуется использовать, для стальных канатов из нержавеющей стали.

Цинковые и медные рукава

Коуши

Вышеперечисленные примеры формирования петель рассчитаны на не слишком высокие нагрузки. У тросов же, испытывающих очень большие усилия растяжения (например, при буксировании автомобилей или перемещении тяжелых предметов лебедкой), петлю на конце обычно упрочняют с помощью вложенного вовнутрь коуша.

В этом случае деформации, возникающие при натяжении, воспринимает не сам трос, а отштампованная из листового металла петля каплеобразной формы, благодаря чему трос меньше перегибается и изнашивается не так интенсивно.

Коуши также бывают разных размеров, рассчитанных на ту или иную толщину тросов и на тот или иной размер петель. Кроме того, специально для оконцовывания нейлоновых или пеньковых канатов выпускают коуши из пластика.

Типы креплений

Существует несколько типов креплений.

U-образный зажим

По конструкции напоминает латинскую букву «U». Имеет резьбовые шпильки, на которые надевается прижимная зубчатая планка-шайба. Гайки накручиваются на резьбу, сдвигая скобу крепления троса вверх, и она прижимает стальной канат к основанию зажима. Есть также U-образные скобы с отверстиями для крепежных валиков. Они изготавливаются из оцинкованной стали и выдерживают слабые и средние нагрузки при транспортировке грузов и техники.

Плоский тросовый зажим

Представляет собой металлическую пластину с двумя шпильками с резьбой. На них надевается другая прижимная пластина, которая сверху притягивается гайками. Есть разновидности с одной (simplex), двумя (duplex) и тремя (triplex) шпильками. Материал изготовления – углеродистая сталь.

Трубчатый зажим

Это пустой цилиндр, в который просовывают концы канатов и сплющивают их специальным прессом или ручным гидравлическим инструментом. Также с его помощью на концах канатов делают петли. Обычно зажимы изготавливаются из алюминия, но для работы в суровых условиях используют изделия из нержавеющей стали. Медные зажимы применяются для работы в агрессивных химических условиях.

По конструкции и заводскому исполнению зажимы делятся на:

1. Клиновые. Подходят для такелажных работ и тросов большого диаметра. Они пользуются популярностью у электриков, которые закрепляют самонесущие изолированные провода (СИП) на столбе. Кроме металлических скоб конструкцией предусмотрено два рычага, которые обеспечивают высокопрочное соединение.
2. Болтовые. Самое простое исполнение такого фиксатора можно увидеть при установке розетки или патрона с лампочкой. Жилы кабеля попадают между шляпкой болта и прижимной пластиной. Конструкция затягивается гайкой. В результате образуется достаточно прочное соединение.

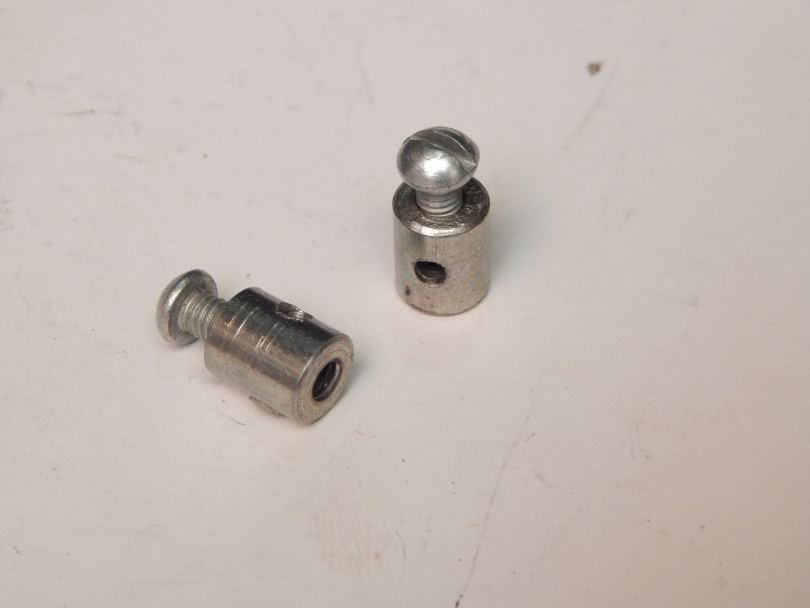

3. Винтовые. Такие зажимы в такелажных работах почти не используются, а применяются в электрике. Например, в клеммниках, в шинах заземления и нулевых шинах, где в отверстие вставляется кабель, и винт, закручиваясь, прижимает его своим концом к телу детали.
4. Заклинивающие. Предназначены для крепления канатов и кабелей без изоляции на специальную анкерную опору.
5. Прессуемые. Представляют собой две пластины, которые сжимают между собой трос. Есть и другая разновидность зажима: металлическая трубка, согнутая под углом. В нее просовываются концы канатов, а внутрь закручивается резьбовая шпилька, которая прессует их между собой. Такой крепеж для троса сверхпрочен и выдержит даже самые серьезные нагрузки.
6. Клыковые. Главный представитель быстросъемных клыковых зажимов – тот же самый u-образный прижимной механизм с зубчатой планкой, надеваемой на шпильки, и двумя гайками.

Правила эксплуатации

Перед началом работы нужно проверить прочность соединений путем однократного приложения нагрузки на трос. Если после нескольких проверок трос и зажимы продолжают выполнять свои функции, то его можно эксплуатировать. Однако необходимо регулярно проверять состояние зажимов, так как со временем соединения могут разбалтываться, гайки раскручиваться, а металл подвергаться разрушению.

Максимальный срок службы фиксаторов зависит от условий работы. Если это стройка с регулярными транспортировками грузов по этажам строительным краном, то замена должна производиться раз в 4-6 месяцев. В бытовых условиях нужно смотреть на состояние износа, чтобы определить, нужно заменять зажим или нет.

В некоторых случаях правильная эксплуатация может спасти жизнь. Это относится к так называемому лееру. Это туго натянутый трос с закрепленными на бортах лодок и судов концами. Случайно выпавшему человек из лодки будет легче спасти свою жизнь, схватившись за него.

Требования безопасности транспортировки грузов определяют необходимость соблюдения техники крепления стальных тросов и канатов. Перед использованием крепления нужно проверить его на несущую способность. А если соединения активно эксплуатируются, следует контролировать степень износа.

Талреп для троса – приспособление, которое широко используется для монтажных, строительных и такелажных работ. Благодаря этому промежуточному звену, можно легко отрегулировать натяжение кабелей, канатов и тросов. Вы, наверняка, с ним знакомы, но не знали его чудного названия!

Рабочие параметры талрепов

Для рассматриваемых приспособлений с муфтами основными эксплуатационными характеристиками являются:

• Допускаемая нагрузка.
• Длина муфты (реже – её поперечные размеры).
• Длина самого талрепа при вывинченных захватах (резьбовая часть не выходит из тела муфты, но полностью заполняет его).

Стандарт определяет однозначную связь между диаметром резьбового отверстия в муфте талрепа и его несущей способностью. В частности, для штампованных муфт существуют следующие соотношения:

• при нагрузке до 200 кг – М8;
• при нагрузке до 300 кг – М10;
• при нагрузке до 500 кг – М12;
• при нагрузке до 1200 кг – М16;
• при нагрузке до 2000 кг – М20;
• при нагрузке до 3150 кг – М24 и т. д.

Предельная несущая способность стандартного грузового талрепа с открытой муфтой составляет 6300 кг; если требуются более высокие значения эксплуатационных нагрузок, такелаж проектируют и изготавливают по индивидуальным заказам. Закрытые талрепы рассчитываются на грузоподъёмность до 20000 кг (за исключением сварных конструкций муфт, нагрузки на которые не должны превышать 1500 кг).

Грузоподъёмность талрепа определяется и видом грузового захвата. Наименьшими допустимыми значениями обладают захваты типа «крюк-крюк», а наибольшими – захваты типа «вилка-вилка». Конструкция всех составляющих талрепа не должна иметь концентраторов напряжений, поэтому при переходе от одной части муфты, вилки, крюка и т. п. предусматриваются максимально возможные радиусные переходы.

В конструкциях стандартных талрепов применяются следующие обязательные требования:

• Категория прочности после штамповки – не ниже КП25 по ГОСТ 8479;
• Стопорные гайки должны изготавливаться по ГОСТ 5919 методами холодной высадки. Проточки резьбы не допускаются;
• Метрическая резьба на всех деталях должна соответствовать требованиям ГОСТ 24705;
• В литых деталях не должно быть внутренних и внешних дефектов макроструктуры (выборочный контроль качества должен соответствовать требованиям РД 34.17.402);
• Сварные варианты муфт выполняют с применением электродов марки Э42А при обязательной зачистке готовых швов.
• Стальные талрепы имеют поверхностное антикоррозионное покрытие.

Для чего применяется этот замысловатый инструмент?

Так как грузовой талреп имеет особую конструкцию, это позволяет ему выдерживать большие напряжения и усилия, даже если работать с довольно тяжелыми грузами. Изначально это приспособление использовалось для того, чтобы соединять деревянные и металлические конструкции самых различных типов. Зачастую его используют при такелажных работах, когда необходимо закрепить перевозимое или монтируемое оборудование, или же любой другой увесистый груз. Если нужно сделать монтаж металлической мачты или же антенны, то именно данный инструмент поможет с этим справиться.

Металлическим приборам свойственно ржаветь, если они некоторое время находятся под влиянием влаги. Но нержавеющий талреп от этого недуга защищен, так как он сделан из специальной стали или же обработан цинковым покрытием. Эта мера разработана по той причине, что данный элемент очень часто находится именно снаружи закрепленной конструкции, а значит, всегда подвержен влиянию атмосферы.

Выбирать это приспособление необходимо, отталкиваясь от длины и толщины канатов или антенн, и, несмотря на внушительные задачи, решают их такие малютки, как талрепы, их размеры варьируются от 5 до 20 мм. От выбора монтажного приспособления зависит общий успех любого строительного процесса. В первую очередь, надо определиться, для чего он необходим. Чаще всего, такой элемент используется именно для того, чтобы соединить и натянуть тросы или же канаты, на которые будет крепиться тяжелый груз.

Как выбрать талреп?

Особое внимание во время выбора изделия нужно уделить такому параметру как максимально допустимая нагрузка. Если талреп используется для фиксации груза в вертикальном положении, то необходим большой запас, примерно 600-900%.

Также важным пунктом является безопасность. Необходимо понимать, насколько надежно канат или трос обхватывают зажим.

ВАЖНО! Типы конструкции с двумя гаками обладают наименьшей безопасностью.

При выборе стоит внимательно изучить маркировку изделия, которая указана на корпусе или техническую документацию, она должна быть у любого сертифицированного продукта.

Помимо нагрузки, нужно учитывать размер элемента. Например, если монтаж будет производиться в стесненных условиях

Обратить внимание нужно и на наличие антикоррозионной защиты.

Перед использованием нужно проверить талреп следующим образом:

1. Проверить совпадают ли резьбы;
2. Осмотреть на предмет механических повреждений, деформаций;
3. Выявить отсутствие трещин, борозд.

ВАЖНО! В комплект обязательно должны входить стопорные гайки. Без них работа талрепа может быть бессмысленной, так как под влиянием нагрузки он будет раскручиваться.

ГОСТы и другие нормативные документы стандартизации

Требования к талрепам отражены в стандартах:

1. ГОСТ 9690-71 — отечественный стандарт;
2. DIN 1748, DIN 1480 — европейские стандарты.

Принцип работы и регулировки натяжения

Правильная работа натяжителей должна обеспечивать одновременное вращение двух винтов в противоположных направлениях. Как только натяжение достигает допустимой силы, процесс останавливается. Регулируется натяжение просто. Его в любой момент можно ослабить, не прилагая больших физических усилий.

Требования к деталям талрепа

В конструкциях закрытого типа резьба должна располагаться в корпусе муфты. Такой вариант является безопасным, так как при разрушении захватного устройства оно не разлетится во все стороны. Именно поэтому допустимое значение натяжения для закрытых талрепов больше.

Большое значение имеет технология изготовления муфт. Штампованные муфты обладают большей прочностью. А сварные имеют самую низкую несущую способность.

Талреп грузовой, закрытый вилка-вилка (DIN 1478)

Тип талрепа: грузовой;

Конструкция: закрытый, вилка-вилка;

Коэффициент запаса прочности: 5х1;

Материал изготовления: высокопрочная, среднеуглеродистая сталь;

Покрытие: оцинкование;

Соответствие стандартам: ASTM F1145-92,

Аналоги: Тип VRH, Din 1478, ГОСТ 9690-71, ОСТ5.2314-79;

Документация: паспорт/сертификатом качества;

Талреп грузовой оцинкованный (винтовая стяжка) широко применяются для регулирования или натяжения канатов, проводов, тросов, цепей, распорок, такелажа и т.п. Регулировка длины достигается за счет вращения корпуса талрепа, в который вкручиваются два конца с разной (правой и левой) резьбой и вилками на внешних концах. При вращении корпуса происходит раздвижение или сдвижение винтов. Основные сферы применения талрепов – монтаж матч, растяжек, монтаж опор ЛЭП, рекламных вывесок, судовой такелаж, подвесные и высотные работы.

Талреп крюк-кольцо и другие разновидности талрепов

Что такое талреп? Это специализированное устройство, состоящее из сварного, кованого или стального литого корпуса с расположенными по торцам двумя резьбовыми отверстиями. В них вкручены 2 винта (с правой и с левой резьбой), которые при перемещении вдоль оси овального кольца натягивают трос. Таким образом, основная функция талрепа — эффективное натяжение троса.

Наиболее популярная разновидность этих приспособлений — талреп крюк-кольцо. Существуют также талрепы крюк-крюк, кольцо-кольцо и вилка-вилка с креплением в виде вилки на обоих концах устройства.

Талрепы для канатов – основные их виды

Покупая талреп для натяжки тросов, вы должны определиться с его маркировкой, а также особенностями каждой конкретной модели. Выделяют несколько видов устройств для крепления товаров:

• 1.О+О – на каждом оголовке винта располагаются кольца
• 2.С+О – на оголовках находится кольцо и крюк
• 3.С+С – талреп представлен в конфигурации с двумя крюками
• 4.В+В — на винтах находятся вилки

Это самые популярные модели, которые на данный момент представлены на рынке. Для усиления натяжения или его ослабления требуется вращать винты, в результате чего они будут двигаться либо от центра, либо к центральной части устройства. В первом случае сила натяжения будет уменьшаться, тогда как движение винтов к центру свидетельствует об усилении силы натяжения троса. Существуют усиленные модели, которые называются грузовыми талрепами. Особенностью подобных устройств является крепкая и долговечна сталь, способная переносить огромные нагрузки. Так, грузовые механизмы массой порядка 25 килограмм обеспечивают закрепление предметов с общей массой вплоть до 90 тонн.

Для усиления натяжения требуется вращать винты

Также отметим, что талрепы вида «крюк-крюк» нашли применение в тех случаях, когда груз крепится к прочным изделиям наподобие антенн, мачт, а также тросов или канатов. Если же вы приобрели устройство с типов «кольцо-кольцо», то для закрепления такого талрепа требуется предмет крюкообразной формы. В противном случае О-образный натяжитель закрепить не представляется возможным. Подвижные элементы подобных механизмов присутствует специальная резьба, необходимая для регулировки и изменения длины троса. В современных приборах появляются дополнительные приспособления, задача которых заключается в изменении уровня плавности натяжения. Область применения подобных устройств – это натягивание волоконно-оптических кабелей под малые нагрузки.

При работе с талрепами указанных выше разновидностей следует учесть тот факт, что их использование категорически запрещено для закрепления несущих конструкций. В этом случае может помочь вариант «вилка-вилка» на оголовках винтов. Очень популярный и востребованный вариант исполнения натяжителей. Посредством такого прибора такелажники получают возможность в кратчайшие сроки настроить длину троса и уровень его натяжения. Однако для подъема предметов данный инструмент не подойдет. Его основное предназначение заключается в страховке, растяжке, а также настройке подвески.

В некоторых ситуациях применяются цепные талрепы, которые могут похвастаться существенно большей длиной. Благодаря такой особенности, инструмент может быть использован для захвата двух или даже более предметов с целью их стягивания, задавая определенный уровень натяжения.

Виды зажимного материала

Зажимы классифицируются по нескольким основным критериям. Самые главные – это конструкция (для чего нужен) и из, какого металла изготовлен (например, если трос задействован в постоянной влажной окружающей среде, то в этом случае больше подойдёт зажим из стали, которая не покроется коррозией через месяц).

Кроме этого важным критерием, несомненно, является диаметр. Диаметр металлических креплений варьируется от 2 до 40 мм.

Металлические крепления бывают:

• конструкцией наподобие скобы;
• конструкцией наподобие креста;
• обжимной вид;
• плоский двойной вид;
• планшетный вид;
• плоский одинарный вид;
• конструкцией наподобие стопора;
• цанговый вид;
• страховочный вид;
• одноразовый вид.

Талрепы по стандарту DIN 1480

Талрепы, выпускаемые по стандарту DIN 1480, если разобраться в их конструкции, представляют собой достаточно несложное устройство. Основой их конструкции является корпус, который может быть выполнен в виде цилиндра или продолговатого кольца. С обеих сторон корпуса в нем имеются отверстия с резьбой, в которые и вкручиваются рабочие элементы такого устройства. Данные элементы, в зависимости от необходимости, могут иметь оголовки в виде колец, крючков или вилок. Именно к оголовкам и крепится стальной трос, натяжение которого необходимо обеспечить

Что важно, рабочие элементы вкручиваются в отверстия корпуса в разных направлениях

Корпусы талрепов, выполненные в виде цилиндра, могут иметь различное конструктивное исполнение. Так, это может быть открытый или закрытый цилиндр, который используется в тех случаях, когда необходимо защитить резьбовые соединения от пагубного влияния внешних факторов: повышенной влажности, пыли и грязи. Цилиндрические талрепы открытого типа (даже если взглянуть на их фото) позволяют увидеть, как резьбовые концы рабочих элементов сходятся при их закручивании.

Совершенно не случайно оголовки талрепов отличаются таким разнообразием. Более того, в одном таком приспособлении могут быть использованы оголовки как одинаковых, так и разных типов. К примеру, на практике часто можно встретить приспособления для натяжения тросов и канатов с оголовками вилка-вилка, крюк-крюк, кольцо-крюк и др. Подбираются такие оголовки в зависимости от того, какую конструкцию имеет встречный крепеж: конец стального каната или троса. Так, талреп с вилочным оголовком используется для натяжения канатов, на конце которых можно сформировать петлю, которая плотно (впритирку) зайдет между лапками такой вилки.

Талреп цепного типа — рэтчет

Если оголовок натяжного приспособления имеет форму крюка, то, соответственно, натягиваемые тросы или канаты должны оканчиваться кольцами или другими элементами, которые не выскользнут из зацепления с крюком при прикладывании к ним натягивающего усилия. Если же применяется талреп с оголовком в виде кольца, канаты и тросы должны заканчиваться крюками, которые также не должны выскользнуть из зацепления.

Серьги, коуши, карабины, талрепы — большинству из нас нечасто приходится сталкиваться с такими специфическими объектами и, наверное, далеко не все знают об их существовании. Поэтому информация о том, что скрывается за этими загадочными терминами, никому не помешает. Итак, в этой статье мы поговорим о такелажных принадлежностях. А встречаться с ними приходится всякий раз, когда возникает потребность поднять, закрепить, натянуть или подвесить что-либо с помощью проволоки, троса или каната.

Имея под руками профессиональную такелажную оснастку, многие задачи можно решить во много раз проще и эффективнее, чем с помощью привычных подручных средств. Приобрести же все, что необходимо для выполнения этих работ, сегодня можно практически на любом строительном рынке.

Тросовые зажимы позволят надежно закрепить плети при формировании петель на конце троса, а талрепы — натянуть трос с любым необходимым усилием.

Успех работы и правильная эксплуатация талрепа

Силы, которые воздействуют на механизм данного инструмента, не должны вызывать деформации во время нагрузки. Если же это произошло, то натяжение необходимо уменьшить, а части, которые подверглись деформации, надо заменить. Если есть шанс ударной нагрузки или критического режима, то прежде, чем приступить к выполнению работ, необходимо четко выбрать изделие, которым предстоит пользоваться. Допускаемая нагрузка позволительна только по линии оси. Перегрузок быть не должно.

Изделия также не рассчитаны на то, чтобы выдерживать боковые нагрузки. Используемый натяжитель всегда до и после работ необходимо проверять на соответствие нормам безопасности, иначе могут быть недопустимые критические деформации. Если правильно рассчитывать замеры и соблюдать все мельчайшие детали, а также проводить профилактические работы и осмотр состояния инструмента, то он прослужит максимально долгий срок, и вероятность его поломки или деформации сведется к минимуму.

Прежде чем приступить к работам, рекомендуется инструмент промывать бензином, при возможности полировать на войлочном кругу, наносить смазку и прогонять вхолостую. Лучшие смазки в этом случае – с присадкой графита или бисульфата молибдена. Во время работ их рекомендуется проворачивать (достаточно будет двух-трех раз). Если же работа проводится в сложных климатических условиях, где повышена влажность, то не лишним будет проливание пресной воды на механизмы, что позволит смыть соленую воду. Именно эти простые правила лишат пользователя множества проблем, в частности, мучительного раскручивания «залипшего» намертво талрепа.

Таким образом, благодаря универсальному инструменту, вы можете делать как простые работы (натяжение струн, гардин), так и сложные (натяжение канатов или же перенос увесистых грузов без использования дополнительных приспособлений). Также, используя данный механизм, можно добиться лучшего показателя по вертикали, когда будете устанавливать антенну или мачту.

1. 5
2. 4
3. 3
4. 2
5. 1

Разновидности талрепов

Не смотря на кажущуюся простоту конструкции, талрепы для троса бывают разных видов и различаются, как по размеру, так и по типу корпуса, виду исполнения, материалу.

Размер и вес талрепов разнится от нескольких грамм (например, для натяжения шторных струн), до нескольких тонн.

По типу корпуса

выделяют следующие виды:

• Талреп ОС — с открытой муфтой, сварной
• Талреп ЗС — с закрытой муфтой, сварной
• Талреп ОШ — с открытой муфтой, штампованный (din 1480)
• Талреп ЗШ — с закрытой муфтой, штампованный
• Талреп цепной (рэтчет, цепной натяжитель)

Талрепы с закрытой муфтой предназначены для длительного использования при проведении наружных работ, так как их конструкция предотвращает попадание влаги и мусора внутрь корпуса. Цепные рэтчеты используются для натяжения грузов при обвязке и фиксации их на транспортной платформе.

По виду исполнения:

• Талреп ВУ — вилка-ушко
• Талреп ВВ — вилка-вилка
• Талреп УУ — ушко-ушко
• Талреп ВГ — вилка гак;
• Талреп ГГ — гак-гак;
• Талреп ГУ — гак-ушко.

Так как талрепы часто используются в сложных климатических условиях, при их изготовлении используется высокоуглеродистая сталь, либо метод оцинковки для защиты от внешних факторов. Наибольшее распространение получил оцинкованный талреп.

Особенности регулирования ворот с неразрезным валом

Если ворота в помещении для гаража имеют такую конструкцию, регулировочная процедура приобретет иной вид. Последовательность работ будет выглядеть так:

• Сначала нужно поднять рабочую панель и поддерживать ее (посредством помощника, например), чтобы ослабить поддерживающий трос;
• После этого взору откроется винт, ответственный за положение троса. Его нужно отвернуть настолько, чтобы можно было работать с натяжением;
• Теперь нужно разобраться с длиной троса. Ее нужно поставить на такое минимальное значение, чтобы полностью убрать провисание, но при этом не возникло угрозы сорвать этот элемент. После этого его нужно продолжать фиксировать в оптимальном положении, закручивая обратно фиксирующий винт;
• Потом надо вновь опустить рабочую панель.

По завершении процедуры требуется провести проверку устранения провисания и гладкости хода полотна ворот. Если однократного применения процедуры оказалось недостаточно, необходимо повторить ее снова. Данная конструкция не отличается простотой, а трос легко принимает нерабочее положение, поэтому нужный результат может быть достигнут далеко не сразу.

Секционный пример Дорхан для гаража

Особенности использования различных видов тросовых зажимов

Основными техническими параметрами рассматриваемых изделий являются предельный диаметр троса и гарантированное усилие зажима. Имеют значение также и размеры зажима, поскольку рекомендуется, независимо от типа, использовать последовательно несколько зажимов (не менее трёх), особенно, если масса груза не гарантирует его безопасного перемещения или подъёма.

Зажимы по стандарту DIN 741 используются для канатов диаметром 5…62 мм, при наличии пружинной шайбы по ГОСТ 6402-70 и гайки по ГОСТ 5915-70. Конструкция такого зажима предусматривает возможность установки стопорной планки, которая обеспечивает более надёжный прижим троса к скобе. Прижимная колодка должна изготавливаться штамповкой из стали марки не ниже Ст.3кп по ГОСТ 380-94 (лишь для небольших зажимных усилий допускаются литые колодки из стали 25Л по ГОСТ 977-75). Не допускается эксплуатация зажимов для тросов, детали которых не имеют защитного антикоррозионного покрытия из цинка.

В крепёжных элементах плоских зажимов должна применяться резьба по ГОСТ 24705-81. Материал накладок – сталь Ст.3, пластины должны использоваться под крепление тросов диаметром 4,6…30 мм.

В случае последовательного использования нескольких зажимов расстояние между ними не должно быть меньше шести диаметров троса.

В двойных зажимах типа Duplex срезающее усилие воспринимается исключительно болтовым соединением, поэтому выбор диаметра крепежа определяется диаметром троса. Рекомендуются следующие соотношения:

• Для троса диаметром 2 мм и 3 мм – крепёж М4;
• Для троса диаметром 4 мм и 5 мм – крепёж М5;
• Для троса диаметром 6 мм – крепёж М6;
• Для троса диаметром 8 мм – крепёж М8;
• Для троса диаметром 10…12 мм – крепёж М10.

Клиновые зажимы не рекомендуется использовать для подъёма груза. Потому что эксплуатационные нагрузки на крепёж снижаются, поскольку оси действия сил при работе такого зажима совпадают, и, следовательно, напряжений среза не возникает. Эксплуатационные параметры зажимов клинового типа регламентируются DIN 15315. Для винтового прижима троса или каната к опорной поверхности клина используется высокопрочный крепёж (класса прочности не ниже 5.6), с защитным антифрикционным покрытием. Периодически соединение требуется подтягивать.

Зажим «бочонок» часто изготавливается из алюминия, и не рассчитан на большие диаметры троса: рациональный диапазон диаметров составляет 2… 8 мм. Отсутствие выступающих элементов и компактность такого зажима позволяет использовать его в стеснённых пространствах.

Как установить зажим для троса

Если хотите сформировать прорезь в тросе или соединить два кабеля вместе с помощью соединения колен, ниже вы найдете информацию о том, как выполнить это соединение, используя зажим для стальных канатов.

Если предпочитаете текстовые и графические пояснения информации, продолжайте читать.

Части проволочного зажима

Основой, для правильной установки этих элементов, является знание терминологии.

Части зажима:

• седло, называемое основанием или корпусом;
• U-образный болт и гайки.

Седло, U-образный болт и гайки

Ведущий конец стального каната — это более длинная часть троса, которая проходит к другой точке подключения. Это будет держать груз.

Ведущий конец кабеля

Тупик

Тупик — это короткая часть, которая повернута назад, так, что зажимам из проволочной веревки, есть что еще захватить.

Тупик

Когда зажимы используются, чтобы сделать ушко или конец на тросе, это называется окончанием.

Правильно прикладывайте седло захвата

Необходимые материалы

Для проведения работ, понадобятся необходимые инструменты:

• рулетка;
• захватная лента;
• динамометрический ключ;
• крепление подходящего размера для вашего стального троса.

Необходимые материалы

Подготовка к сборке

Отрежьте распутанную или изогнутую часть кабеля. Сделайте захват металлического троса скотчем перед резкой, чтобы держать конец плотно. Если не нужно обрезать трос, обязательно плотно оберните его, чтобы сохранить структуру стального каната, в его намеченной форме.

Отрежьте, распутанную часть кабеляПлотно оберните скотчемСкрепления конца кабеля, мягкой проволокой

Измерение оборота

Поворот — это длина троса от основания глаза, до конца тупика.

От основания глаза, до конца тупика

Сначала измерьте и отметьте длину оборота.

Измерить длину оборота

Определите, насколько большим, будет глазок в вашем стальном тросе, и отметьте конец, где находится метка поворота.

Отметьте конец, где находится метка поворота

Применение металлических креплений

Запомните, правильную ориентацию при применении захвата.

Запомните, правильную ориентацию зажима

1. Выровняйте по маркировке и примените первый зажим к сборке.
2. Разместите зажим для стального каната, на небольшом расстоянии от конца тупика.
3. Затяните гайки.
4. Убедитесь, что они чистые, сухие и не имеют смазки.

Чередуйте гайки, чтобы обеспечить равномерное давление. Использование динамометрического ключа поможет достичь рекомендованного крутящего момента, необходимого для удержания груза.

Перегиб троса

1. Установите второй зажим в сборке.
2. Прижмите его вплотную к коушу. Если вы не используете коуш, поднимите его до линий, отмеченных ранее.

Прижмите зажим вплотную к коушуПоднимите зажим до отмеченной линии

Вручную затяните гайки.

Если для вашей сборки, требуется 3 или более захватов, разместите их равномерно между собой.

Разместите зажимы, равномерно между собой

1. Затягивайте зажимы, начиная с ближайшего к тупику, и возвращаясь к глазу.
2. Удалите провисание стального каната, между захватами, подтянув провисание к глазу. Спускаетесь, и затягивайте все зажимы.

После затягивания всех зажимов, важно выполнить первую нагрузку на узел, чтобы установить все компоненты. Выполните первую нагрузку на узел

Выполните первую нагрузку на узел

Загрузите сборку с нагрузкой и осмотрите. Снова затяните все зажимы.

Теперь ваш стальной канат в сборе и готов к эксплуатации.

Используя шкив как наперсток

Если вы используете шкив в качестве наперстка, добавьте еще 1 захват в сборку. Убедитесь, что крепления, расположены на расстоянии не менее 1 длины седла друг от друга. Первый захват возле шкива, должен находиться на расстоянии и достигать 60-градусного угла между тросами.

Шкив в качестве наперстка

Зажимы кулак

Зажимы для кулачковых захватов — это новый вид, для стального троса, разработанный для облегчения монтажа. Они имеют только одну гайку с каждой стороны поэтому при затягивании гаечный ключ, может свободно вращаться.

Зажим кулакОни имеют только одну гайку с каждой стороны

Зажимы с одинарной и двойной штамповкой

Зажим двойной для троса и с одинарной штамповкой требуют немного другой процедуры сборки.

Зажимы с одинарной и двойной штамповкой

1. Сначала убедитесь, что конечный диаметр стального каната соответствует зажиму, который вы используете.
2. Затем, захватите конец троса.
3. Открутите гайки и снимите верхнюю пластину.
4. Поместите стальной канат в корпус двойного зажима и вставьте его в канавки и вокруг болтов.

Кабель в корпусе зажима

1. Поместите верхнюю пластину на корпус, чтобы зафиксировать металлический трос, и затяните гайки от руки.
2. Используйте гаечный ключ для окончательной затяжки, чередуя гайки, чтобы обеспечить одинаковое давление.

Используйте гаечный ключ для окончательной затяжки

Похожие записи:

Моргает свет в квартире: что делать и куда обращаться Соединительная шина для автоматов (подключение и выбор) Алгоритм расчета неразветвленной цепи однофазного переменного тока Для чего нужна гроверная шайба Бетон из опгс Бетонный пол по грунту
