Конструкция пресс клещей
На сегодняшний день пресс клещи выпускает огромное количество производителей. Особенностью их конструкции можно считать то, что обжим происходит точечно. Этот метод обжима можно считать «точечной опрессовкой».
Наибольшим удобством этой модели можно считать то, что она имеет храповый механизм. Благодаря этому механизму рукоятки не разжимаются, пока цикл обжима не дойдет до конца. Храповый механизм также имеет боковое колесико. Этот механизм может быть полезным если не получается прожать гильзу полностью.
Губки клещей имеют специальные профилированные зоны, которые позволяют оптимально работать с наконечниками. Они могут иметь различные стандарты сечения. Это сечение обозначается на рабочей зоне инструмента. После завершения процесса опрессовки отпечаток клейма останется на корпусе гильзы.
Эти пресс клещи для опресовки гильз имеют обычный дизайн. Тем не менее у него удобные рукоятки, которые значительно облегчают работу. Рукоятки имеют большую длину, благодаря которой вам необходимо создавать меньшие усилия.
Этот продукт считается бюджетной моделью, которую может позволить каждый человек. Их цена сравнительно невысокая, но и здесь присутствует небольшой функционал. Если вы планируете обжимать гильзы большего размера, тогда вам могут потребоваться пресс клещи большего диаметра.
Как видите, опрессовка гильз является достаточно простым процессом.
Особенности обжима наконечников интернет-проводов (коннекторов)
Надлежащая работа в любых кабельных сетях будет зависеть от нескольких факторов. Перво-наперво, сюда нужно отнести качество самого провода. На втором месте стоит степень профессионализма специалистов-монтажников сети. На последнее место можно поставить качество соединений в коммуникациях (однако, такая градация явно необоснованна, по мнению многих профессионалов).
Именно контакт, в большинстве случаев, становится причиной передачи нестабильного или слабого сигнала. Для производства максимального надежного соединения, все системные кабели должны быть обжаты надлежащим образом с применением кримперов, имеющих возможность установки специальных коннекторов.
Любое соединение интернет-кабелей начинается с удаления изоляционного покрытия. Можно применять для этих целей отдельный инструмент, именуемый «стриппером», либо воспользоваться кримпером со встроенной функцией лезвия. Таким образом, с помощью режущего элемента производится зачистка изоляции. Далее требуется установить коннектор. В современном мире, чаще всего, для монтажа СКС (структурированных кабельных систем) используют коннекторы типа RJ45 (Register Jack — специальный сетевой интерфейс). Корпус этого коннектора чуть больше и по показателям соединений превосходит устаревший RJ11. Последний нельзя применять для компьютерных сетей и он подходит лишь для телефонных коммуникаций. Сам процесс обжатия осуществляется по стандартной схеме: в рабочие губки прибора зажимается коннектор со вдетым в него концом зачищенного провода, после чего, с приложением механического/автоматического усилия, происходит обжатие.
Лучшие стрипперы для обжима витой парой
Hyperline HT-352A
Универсальное устройство, используемое для работы с витой парой. Корпус из ABS-пластика усиленный стекловолокном выдерживает средние механические нагрузки. Нож из нержавеющей стали разрезает практически любой материал.
Hyperline HT-352A
Достоинства:
- регулировка надреза;
- сменный картридж с ножами для проводников разного типа;
- универсальное приспособление;
- сделано в Тайване.
Недостатки:
- отсутствует нож для резки;
- всего 1 гнездо;
- часто исчезает с прилавков.

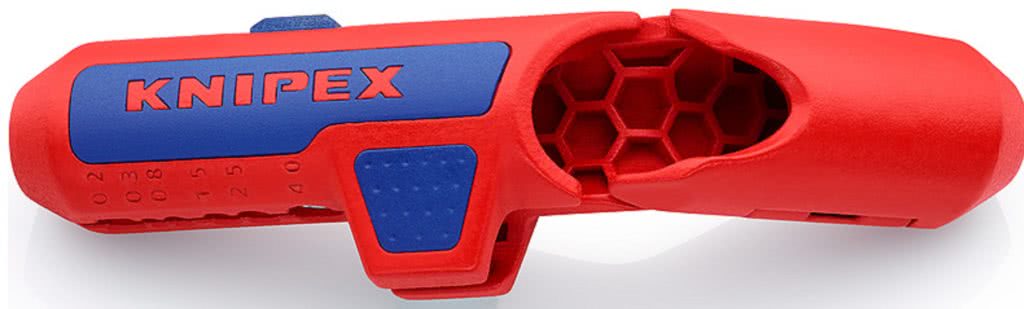

Knipex KN-169501SB
Новинка выводит операцию по снятию изоляции на принципиально новый уровень комфорта. Стриппер получил инновационный эргономичный дизайн. Края оформлены конусом не случайно. Это значительно облегчает доступ к проводам в узком пространстве. Направляющие бортики облегчают укладку для снятия изоляции.
Knipex KN-169501SB
Достоинства:
- корпус из армированного стекловолокном пластика;
- не скользит в руке;
- немецкое качество.
Недостатки:
- для работы только правой рукой;
- плохо себя показывает при взаимодействии с плоским кабелем;
- продольный разрез в середине рукоятки.
Panduit CJAST
Продукция от компании с мировым именем. Она занимает ведущее место в области инновационных разработок и инфраструктурных решений. Они решают вопросы, связанные со взаимодействием с системами жизнеобеспечения зданий. Портфель компании охватывает все необходимое оборудование для построения центров обработки данных, кабельных систем и промышленного интернета.
Panduit CJAST
Достоинства:
- компактные размеры;
- пластиковый корпус;
- работа осуществляется одной рукой;
- американский бренд.
Недостатки:
- высокая стоимость;
- не совместим с плоскими кабелями.
Соединение скруткой
Самый простой способ для соединения проводов — это скрутка. Раньше это был самый распространенный способ, особенно при проведении проводки в жилом доме. Сейчас, согласно ПУЭ соединение проводов этим способом запрещёно. Скрутку необходимо пропаять, заварить или опрессовать. Однако эти способы соединения проводов начинается со скрутки.
Для того чтобы выполнить качественную скрутку, соединяемые провода необходимо очистить от изоляции на необходимую длину. Она составляет от 5 мм при соединении проводов у наушников до 50 мм, если необходимо соединить провода сечением 2.5 мм². Более толстые провода скруткой обычно не соединяются из-за большой жёсткости.
Провода зачищаются острым ножом, клещами для снятия изоляции (КСИ) или, после нагрева паяльником или зажигалкой, изоляция легко снимается плоскогубцами или бокорезами. Для лучшего контакта оголённые участки зачищают наждачной бумагой. Если скрутку предполагается пропаивать, то провода лучше залудить. Лудятся провода только с помощью канифоли и аналогичных флюсов. Кислотой этого делать нельзя — она разъедает проволоку и та начинает ломаться в месте пайки. Плохо помогает даже мытьё места пайки в содовом растворе. Пары кислоты заходят под изоляцию и разрушают металл.
Зачищенные концы складываются параллельно, в один пучок. Концы выравниваются вместе, крепко держатся рукой за изолированную часть и весь пучок скручивается плоскогубцами. После этого скрутка пропаивается или сваривается.
Если возникает необходимость соединить провода для увеличения общей длины, то их складывают встречно друг другу. Зачищенные участки накладываются крест-накрест друг на друга, скручиваются вместе руками и плотно докручиваются двумя плоскогубцами.
Скручивать можно только проволоку из одного металла (медную с медной, а алюминиевую с алюминиевой) и одного сечения. Скрутка из проводов разного сечения получится неровной и не обеспечит хорошего контакта и механической прочности. Даже если её пропаять или опрессовать, эти виды соединения проводов не обеспечат хорошего контакта.
Как обжать наконечник штыревой
Это простая операция. Просто сделайте её один раз и можете считать себя знатоком в этой теме. Возможно потребуется две или три попытки, но давайте начнем с самого начала. Рассмотрим два примера:
- Будем сжимать проволоку с поперечным сечением 2,5 мм2, используя втулку 2,5 / 8
- Скрепим два проводника на одном конце: один 2,5 мм, вторая секция 1,5мм2 с помощью втулки 2 х 2,5 / 10
Обжим одиночной втулки с проводом
Прежде всего удаляем изоляцию с тестового 3-х жильного кабеля с поперечным сечением 2,5 мм. Лучше использовать съемник изоляции, но можно по классике — с помощью ножа.
После снятия общей внешней изоляции снимаем изоляцию с конца каждого провода отдельно. Стоит зачистить изоляцию на такую же длину, как длина втулки, которая в этом случае составляет 8 мм.
Теперь все что нужно сделать, это надеть втулку (трубочку) на конец провода. В идеале изоляция гильзы будет совпадать с изоляцией провода.
Почему именно опрессовка
Пайка многожильного провода не самая простая операция, ведь необходимо оголить все жилы, убедиться, что они чистые с точки зрения контакта и только после этого приступать к пайке. Любая жила в многожильном проводе имеет изоляцию, и это часто создаёт затруднения в работе по установлению надежного контакта.
Как раз опрессовка наконечников кабеля решает все эти задачи, ведь при помощи механического усилия (сжатия) не только разрушается изоляция отдельных жил, но и создаётся прочное соединение всего кабеля для лучшего контакта.
Здесь как раз возникает момент, как выбрать гильзы для опрессовки проводов правильно, ведь они изготавливаются из разных материалов и имеют очень точно прописанные характеристики токов.
Проблема в том, что размер этих гильз невелик, и маркировка непонятна для тех, кто не является специалистом. Но перед этим давайте определим разницу между гильзой и наконечником для опрессовки кабелей.
Ещё одним моментом, которого нет даже в маркировке, является момент затягивания гильзы или наконечника при обжиме. А они совершенно разные для разных типов наконечников, таких как:
- кольцевые (НКИ).
- вилочные (НВИ).
- штыревые круглые (НШКИ).
- плоские (штекерные) разъёмы (РПИ-П, РПИ-М, РШИ-П, РШИ-М и др.).
- ответвители прокалывающего типа (ОВ).
Здесь необходимо вернуться к инструменту, которым обеспечивается опрессовка проводов, ведь на каждом инструменте указаны размеры при стандартной форме губок, а само усилие точно отмеряется диаметрами. Так что, если не ошиблись с диаметром, чрезмерного усилия приложить не сможете.
И, несмотря на то, что наконечники для проводов под опрессовку разные, при одинаковом диаметре и усилие, и стандарт инструмента будут одни и те же. Жаль, что этот параметр на маркировке не отражается. Видимо потому, что обычно такую работу делают профессионалы, а не домашние электрики.
Но как раз стандарты и позволяют домашним электрикам запасти универсальные обжимные клещи и без особых проблем заниматься опрессовкой наконечников кабеля в своих целях. Освоить эту процедуру довольно просто, а технологически она одинакова для обжима коннектора RG-45 и наконечника для трёхфазного автомата.
При опрессовке многожильного кабеля без специальных смазок не обойтись. Поэтому используйте гильзы и наконечники, которые уже имеют такую смазку внутри. В любом случае это одноразовая операция. Снять деталь, чтобы переставить в другое место не получится.
В итоге вы, освоив установку гильз и наконечников, получите возможность быстро восстановить нужное соединение, без проблем осуществить ремонт, а также соединение, которое, по сути, в ремонте не будет нуждаться много лет.
Деление инструментария на бытовой и профессиональный
Применение кримперов – это очень специфичная сфера, требующая строгого выполнения многих правил и скрупулезного следования точным технологиям в области соединения проводов. Любые отступления от нормативов и прибегания к полумерам обязательно повлекут повреждение выполненных соединений или обрыв контактов. Современные технологические нормативные документы (ПУЭ и ПТЭПП) давно и категорические запретили проводные соединения путем холодных скруток. Поэтому, единственно верным способом остается использование клещей. Однако, не все кримперы подойдут к определенному типу сечения кабелей, а также они могут не соответствовать целям соединения.
Клещи, по типу приведения их в действие, могут подразделяться на ручные (механические) и автоматические (работают за счет электромотора/гидравлики). Механические варианты могут быть и бытовыми, и профессиональными. Так, при помощи бытовых образцов осуществляется обжим проводов с небольшим сечением: только 2,5 миллиметра для алюминиевых и от 1 до 2,5 миллиметров для медных. Профессиональные механические клещи могут работать с большими диаметрами и работать по проводам с окружностью в 4 миллиметра.
А вот автоматические клещи всегда имеют только профессиональное применение – только с их помощью возможно обжать многожильные провода с большим сечением (до 6 миллиметров), что обычно востребовано в условиях промышленного производства.
Подготовка к опрессовке
Для опрессовки при помощи кабельного наконечника нужно подготовить провод. Как это сделать смотрите в таблице ниже.
| Фото | Действие |
 |
Измерить глубину хвостовика, прибавить 5 мм и сделать отметку на кабеле |
 |
Очистить жилы от изоляционного слоя, проверить, чтобы край был ровным |
 |
Обезжирить провод и надеть на него наконечник, жилы должны плотно входить внутрь хвостовика |
Порядок опрессовки кабельных наконечников и гильз
Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода.
Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.
Следующий вопрос, который возникает у несведущего пользователя: а сколько раз я должен обжать прессом наконечник? Один, два или три раза?
Это зависит от 2-х параметров — от длины наконечника и ширины матрицы.
В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов. Учтите, что данная таблица предназначена для наконечников и гильз, сделанных по ГОСТ.
Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.
- первую по счету опрессовку делайте ближе к лопатке (там куда вставляется болт);
- следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника.
Для соединительных гильз действуют те же самые правила.
Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!).
И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим. В первую очередь, это касается всех алюминиевых изделий. Для меди это еще не настолько критично.
При обжиме со стороны лопатки наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку, подсказывающую порядок прессования.
Опрессовка заканчивается в момент, когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3 мм от предыдущего места обжима и продолжаете обжим.
При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником. Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.
Если такие «уши» все же появились, не стоит их спиливать под ноль до основания гильзы. Иначе может образоваться щель в наконечнике и ослабнет контакт обжима. После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.
Обжим моножильных проводов
Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент. Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.
Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.
Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода. Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.
Пять правил опрессовки
Подводя итог вышесказанному, если вы хотите получить качественную и долговечную опрессовку, вам необходимо придерживаться пяти правил:
- Правильно выбрать наконечник и по материалу и размерам.
- Грамотно зачистить жилу.
- Воспользоваться специализированным инструментом. Опрессовка зубилом запрещена!
- Подобрать нужную матрицу.
- Соблюсти последовательность обжима.
Опрессовка винтом и тисками
Если у вас нет паяльных принадлежностей, а обжим точкой с помощью кернера вы считаете не достаточно надежным, то остается третий способ.
Располагаете этот винт вдоль наконечника. После чего всю конструкцию сжимаете в тисках. В итоге должна получится примерно вот такая форма прессовки.
Если одного винта не достаточно, поверх вдавленного накладывается второй и сжимается еще раз.
Можно изначально использовать 2 винта, только установленных с разных сторон гильзы. Главное не переборщить и не разорвать гильзу.
Чтобы винт не смещался его можно зафиксировать изолентой.
В целом, подводя итог можно сказать, что данные три метода имеют право на жизнь, и многие только так и соединяют провода силового кабеля и наконечники.
Однако только заводским специализированным инструментом можно создать надежный и долговечный контакт, про который вы забудете сразу же после опрессовки и он не будет вас тревожить в течение всего периода работы.
Основные ошибки при опрессовке соединений
Главная ошибка при опрессовке – это неправильный выбор гильзы. Если она значительно меньше, то проводник будет сильно передавлен кромкой гильзы. Это может привести к поломке сплющенной жилы.
При этом с другой стороны – если она слишком большая, то контакт будет не слишком надежным. В такой ситуации провода могут шататься внутри жилы. Со временем подобные соединения будет нагреваться и подгорать, что, в конечном счете, приведет к потере контакта.
Вторая ошибка – это неправильно подобранные пуансоны и матрицы. Это может привести к аналогичному эффекту, в результате чрезмерного или слабого обжима гильзы. Данная проблема усложняется тем, что рабочие элементы инструмента со временем изнашиваются и теряют свои первостепенные характеристики.
ВАЖНО! Нельзя укорачивать заводскую гильзу – это приведет к снижению надежности контакта. Третья ошибка – это использование для опрессовки кабельных наконечников и гильз зубила и молотка
С точки зрения официально принятых методов – это жуткое преступление, но в жизни бывают различные ситуации и, в крайнем случае, их использование имеет место быть. Если же имеется возможность приобрести хорошие инструменты, то альтернативы быть не должно
Третья ошибка – это использование для опрессовки кабельных наконечников и гильз зубила и молотка. С точки зрения официально принятых методов – это жуткое преступление, но в жизни бывают различные ситуации и, в крайнем случае, их использование имеет место быть. Если же имеется возможность приобрести хорошие инструменты, то альтернативы быть не должно.
В конце представим рекомендуемое сочетание сечения жил и кабельных гильз:
1.Общее сечение жил в пресс-гильзе – 7,5 мм/кв. Кабельная пресс-гильза – 4-1. Пресс-клещи – ПК-3.
2.Общее сечение жил в пресс-гильзе – 13 мм/кв. Кабельная пресс-гильза – 5-1. Пресс-клещи – ПК-3.
3.Общее сечение жил в пресс-гильзе – 15 мм/кв. Кабельная пресс-гильза – 4-2. Пресс-клещи – ПК-3.
4.Общее сечение жил в пресс-гильзе – 20 мм/кв. Кабельная пресс-гильза – 6-1. Пресс-клещи – ПК-3.
5.Общее сечение жил в пресс-гильзе – 26 мм/кв. Кабельная пресс-гильза – 5-2. Пресс-клещи – ПК-3.
6.Общее сечение жил в пресс-гильзе – 41 мм/кв. Кабельная пресс-гильза – 6-2. Пресс-клещи – ПК-3.
1. Применение гильз сечением меньше чем провод
Никогда не пользуйтесь гильзами меньшего, чем требуется диаметра. Чтобы вставить провода в них, необходимо уменьшить диаметр жилы, что делают, срезая часть проводника и уменьшая поперечное сечение провода.
Т.е. если вы хотите нарастить провод сечением 2.5 мм2, а гильза у вас на 1.5 мм2, не нужно брать напильник и обтесывать провода чтобы они влезли в гильзу.
Уменьшение сечения провода приводит и к снижению механической прочности соединения. При любом стороннем воздействии он может элементарно переломиться. Искать место обрыва в разветвленной сети — дело непростое даже для профессионального электрика, если, конечно, нет специальных приборов. А они есть не в каждом доме.
2. Использование гильз большого диаметра
Увеличение диаметра гильзы тоже пользы не приносит. Добиться надежного и крепкого соединения не всегда удается. Применение «народного» метода сгибания концов провода вдвое можно считать лишь частичным выходом. Практика показывает, что механическая прочность опрессованного соединения в таком случае снижается тоже почти вдвое.
3. Разрезание гильз на несколько кусков
Таким методом пользуются многие новички, дабы сэкономить на гильзах. Не укорачивайте заводскую гильзу. Это приводит не только к неудобству работы клещами, но и к повышению сопротивления. Последствия описаны в первом совете. Механическая прочность тоже уменьшается вследствие снижения длины контактного участка.
Как правильно выбрать обжимную гильзу по диаметру
Обжимные гильзы одинаково успешно могут быть использованы для выполнения качественного соединения как одножильного, так и многожильного электрического или сетевого кабеля. Подбирая такую гильзу под моно- или многожилу, следует учитывать не только материал изготовления, но и диаметр соединяемых проводников. Для правильного выбора обжимных гильз по диаметру соединяемых проводов лучше всего пользоваться специальными справочными таблицами.
Технические размеры гильзы под опрессовку проводов, учитываемые при подборе
Таблица 1. Параметры гильз ГМ и рекомендуемые инструменты для опрессовки
От того, насколько правильно подобраны обжимные трубки по диаметру соединяемых проводов, напрямую зависит качество создаваемого электрического контакта. Так, если диаметр проводов, которые необходимо соединить, будет больше внутреннего диаметра самой гильзы, то проводник невозможно будет поместить во внутреннюю часть трубки. Нежелательными являются и ситуации, когда внутренний диаметр гильзы намного превышает наружный диаметр соединяемых проводов. В таких случаях опрессованные провода, расположенные во внутренней части трубки со значительным зазором, будут создавать не слишком качественный контакт.
Таблица 2. Сколько проводов помещается в один соединитель
Качественно соединить провода при помощи гильзы, внутренний диаметр которой значительно превосходит размер поперечного сечения самого проводника, также возможно. Для этого пользуются несложным приемом: провод вставляется в гильзу, после чего зазор, который образовался между стенками соединительной трубки и поверхностью проводника, плотно забивается кусками жил от провода, изготовленного из такого же металла. После выполнения такой процедуры гильза обжимается по стандартной технологии.
Что нужно знать о размерах и конструктивных особенностях трубок
Гильзы для соединения проводов разделяют не только по типу материала, из которого они изготовлены, но и по размеру и диапазону сечений. Минимальное сечение — 1,5 м. Это относится к трубкам типа ГМЛ. Далее показатели растут. Стоит помнить о том, что трубки производят с сечением, аналогичным сечению проводов.
Отдельный момент — конструкция изделий. Трубки могут быть сквозными и с наличием перегородки, расположенной по центру. Перегородки нужны для контроля глубины входа провода при наращивании с двух сторон стык в стык.
Сечение гильз меньшего диаметра
Очень глупая ошибка, которую часто делают по незнанию или из желания сэкономить (купить соединительную кабельную гильзу подешевле). Если сечение гильзы меньше, чем сечение провода, то в этом случае могут обтачивать провод, уменьшая его диаметр, чтобы он влез. Но это приводит к увеличению сопротивления на данном участке, снижает пропускную способность и ухудшает прочность. В конечном итоге это приведет к разрушению провода в том месте, где уменьшали его сечение.
Гильзы большего диаметра
И такое бывает, когда покупают «на глаз». В этом случае не получится сделать соединение надежным, чем больше разница, тем менее надежным оно будет. Конечно, есть способ, при котором концы проводов или кабелей сгибают вдвое и загоняют в гильзу, но это возможно далеко не всегда (разница в диаметре должна быть очень большой), да и это также не обеспечит надежного контакта.
Если подытожить два предыдущих пункта, то соединительные гильзы нужно подбирать строго под сечение проводов и кабелей. Никакой сложности с этим не будет, сегодня все стандартизировано, в продаже можно найти все значения. Представить ситуацию, когда нет возможности купить соединительную гильзу подходящего диаметра просто невозможно.
Маркировка наконечников
Поскольку рынок предлагает широкий выбор товаров различного вида, для них создана специальная маркировка, которая предназначена облегчить поиск нужного изделия:
- А – материал изделия – алюминий;
- Л – луженая сталь;
- М – медные;
- Т – трубчатое сечение;
- У – имеет угловой сгиб;
- И – наличие изоляции;
- О – наличие отверстия для регулировки укладки жил.
Первое число маркировки указывает толщину сечения, второе – диаметр отверстия под крепежный винт, третье – диаметр внутри соединителя, чтобы правильно подобрать толщину электропровода. Все измерения указываются в миллиметрах. Например, НШВИ расшифровывается как «наконечник штыревой втулочный изолированный».
Классификация по материалу изготовления
Одним из основных параметров, в зависимости от которого гильзы для проводов разделяются на различные типы, является материал их изготовления. Необходимость применения разнородных гильз определяется различиями электрохимических свойств соединяемых проводов, изготовленных из разных металлов. Так, если для соединения проводов, изготовленных из определенного металла, будет выбрана несоответствующая гильза, то место сформированного контакта окислится, что со временем приведет к снижению его надежности в плане электропроводности.
Основными типами гильз для обжима электрических проводов в зависимости от материала, из которого такие трубки изготовлены, являются:
- медные гильзы;
- гильзы соединительные луженые;
- комбинированные;
- изолированные.
Медные
Медная гильза, которая обозначается маркировкой ГМ, нужна для обжима проводов, также изготовленных из меди. С учетом того, что медная гильза не имеет защитного покрытия, применять ее можно только для соединения проводов, эксплуатируемых в неагрессивной среде. Если пренебречь этим требованием, медная гильза достаточно быстро окислится и перестанет выполнять свои функции.
Медные кабельные гильзы должны изготавливаться из медных трубок марок М1 или М2
Луженые
Для соединения электрических проводов, эксплуатируемых в агрессивной среде, применяются гильзы медные луженые под опрессовку, которые обозначаются маркировкой ГМЛ. Гильзы ГМЛ, чтобы защитить основной материал их изготовления – медь – от электрохимической коррозии, покрываются специальным составом.
Это объясняется тем, что часть защитного покрытия такой трубки при ее обжатии разрушается, что приведет к контакту алюминия и меди и, соответственно, к развитию электрохимической коррозии.
Соединительные гильзы типа ГМЛ, изготовленные из электротехнической меди с олово-висмутовым защитным покрытием
Комбинированные
Достаточно часто при монтаже электрических сетей возникает необходимость выполнить соединение проводов, жилы которых изготовлены из разных металлов. Для решения подобных задач специально разработаны и успешно используются гильзы комбинированного типа. Конструктивная особенность таких обжимных трубок, которые обозначаются маркировкой ГАМ, заключается в том, что одна их половина – это гильза алюминиевая соединительная, а вторая изготовлена из меди. В месте стыка двух таких трубок, которые соединяются между собой при помощи сварки, имеется специальный ограничитель. Он необходим для того, чтобы не допустить контакта двух разнородных проводов внутри самой гильзы.
Переходная кабельная гильза алюмо-медная 16/10 кв. мм
Еще одна особенность конструкции комбинированных обжимных трубок заключается в том, что та их часть, которая является гильзой соединительной алюминиевой, имеет больший диаметр, чем трубка, предназначенная для кабеля из меди. Объясняется такая конструктивная особенность тем, что алюминий, если сравнивать его с медью, имеет большее электрическое сопротивление, поэтому провод из него, который будет соединяться в одну электрическую сеть с медным проводником, должен иметь больший диаметр.
Сама опрессовка с помощью комбинированных гильзовых зажимов выполняется по тому же алгоритму, что и процедура с гильзами любого другого типа. Однако при этом необходимо внимательно следить за тем, чтобы разнородные провода вставлялись в трубку из соответствующего металла.
Изолированные
Среди обжимных трубок, используемых для опрессовки электропроводов, выделяют категорию гильз соединительных изолированных. Применение последних избавляет от необходимости выполнять дополнительную изоляцию места сформированного с их помощью контакта. По своему конструктивному исполнению изолированные гильзы представляют собой те же луженые медные трубки, наружная поверхность которых покрыта изоляционным слоем из достаточно прочного и в то же время пластичного ПВХ. За счет механических свойств такого защитного слоя гильзы данного типа могут быть успешно обжаты без нарушения своих изначальных характеристик.
Полностью изолированные соединительные гильзы
Изолированные гильзы для герметичного соединения жил проводов СИП
Соединение токопроводящих жил от 16 до 240 мм/кв
Принцип обжимки таких жил практически аналогичен описанному выше. Исключение составляют использование более мощного инструмента и двухсторонний тип соединения.
Перед опрессовкой опять же нужно подготовить жилы. Для этого необходимо удалить изоляцию на 3,5-6,5 сантиметров.
Перед опрессовкой нужно подготовить провода. Затем необходимо закруглить их концы:
многопроволочные жилы закругляются пассатижами;
однопроволочные – специальным инструментом, который обычно продается в комплекте опрессовочном комплекте.
Медные провода перед обжатием обрабатываются техническим вазелином, а алюминиевые, соответственно, кварцевазелиновой пастой. Обычно гильзы смазываются изнутри еще на заводе. Не нужно бояться, что смазка увеличит сопротивление – при соблюдении технологии, она будет вытеснена из места контакты в пустоты.
Жилы вводятся в гильзу с двух сторон
Важно, чтобы стык произошел прямо посередине гильзы. При локальном вдавливании степень деформации проверяется специальным щупом или штангенциркулем в месте образования ямок
Если обжатие сплошное, то размеры сечения нужно проверить по таблице.
Запрессовка кернером
Самый простой и быстрый способ – это запрессовка с помощью кернера. Для этого вам потребуется:
обыкновенный молоток
сам наконечник, не важно какого вида и производителя
тиски либо кувалда
кернер или в крайнем случае, одноразово можно использовать гвоздь на 200мм
Процесс очень прост и незамысловат:
- вставляете наконечник в провод
- кладете его на жесткую поверхность – наковальню, тиски, широкую сторону кувалды
- и равномерными ударами молотка по кернеру делаете точечные вмятины на наконечнике. Сначала с одной стороны, потом с другой.
При этом не нужно, как многие делают, предварительно расплющивать наконечник молотком. В процессе ударов это произойдет в любом случае.
Количество керн, то есть лунок от ударного воздействия на металл, зависит от длины наконечника.
При этом на обратной стороне наконечника, точки опрессовки не должны быть симметричны тем, что на лицевой части, а смещены на пару миллиметров.
Самое главное при этом не продырявить наконечник насквозь и контролировать силу удара. Поэтому если вы используете для этого гвоздь 200мм, прежде всего следует его затупить.
В итоге у вас получится достаточный контакт, который конечно не сравним с опрессовкой профессиональным инструментом ПГР-70, но при отсутствии сверхноминальных нагрузок прослужит долго.
Самое главное в этом способе правильно подобрать сечение провода и наконечника. Заявленное сечение очень часто бывает меньше фактического.
Для надежного контакта провод должен плотно входить внутрь гильзы без всякой слабины. Поэтому данный момент всегда проверяется вручную, не стоит слепо доверять цифрам на оболочке кабеля и на лопатке наконечника.
Разновидности наконечников по конструкции
В зависимости от конструкции вывода, подключаемого электроприбора, подбирается форма наконечника. Она бывает нескольких видов.
| Фото | Наименование |
 |
Кольцевая |
 |
Вилочная |
 |
Силовая |
 |
Трубчатая или втулочная |
 |
Со штифтом |
 |
Розетка для быстрого соединения проводов |
Наконечниками можно подключать один или два провода, для второго случая производятся специальные детали. Фиксация осуществляется за счет обжима или болта, встроенного внутрь хвостовика. Первый вариант наиболее применим в быту и на производстве, предназначен для гибких проводов из множества жил. Второй подходит для жестких кабелей.
