Околооконная планка для сайдинга: размеры и пошаговая инструкция по монтажу

Оглавление

Какие инструменты необходимы

Для качественного околооконного сайдинга мастер должен подготовить следующие инструменты:

Ножницы для резки прочного металла, которые требуются для подрезки используемых в работе панелей возле окна, когда необходимо выполнить относительно небольшой размер;
Специальная мелкозубчатая ножовка для работы с металлом и пила с небольшими зубьями;

Потребуется приобрести саморезы и качественный предназначенный для них шуруповерт; Нивелир и специальный строительный современный уровень;
Нож-резак, который используется для осуществления наметки линии, чтобы потом по ней сломить элемент;
Веревка, специальный угольник и обычный мел.

Околооконный сайдинг: монтаж околооконной планки сайдинга

Сегодня многие строители и собственники частных домов выбирают сайдинг для качественной облицовки стен. Подобный материал дает возможность не просто эффективно защитить поверхность от разнообразных погодных, часто неблагоприятных условий, но также в состоянии серьезно улучшить общий внешний вид сооружения.

Часто в процессе монтажа околооконной планке сайдинга, у мастеров возникает определенный вопрос относительно того, как его произвести качественно и быстро. Установка требует некоторых навыков и знаний, так как околооконные участки — это не простые прямые стены, потому и процесс укладки немного отличается.

Прежде чем более подробно описать все процессы, связанные с околооконным сайдингом, стоит дать определенную характеристику самому материалу. Он очень легок по структуре и относительно прост в установке. Нет ничего более простого, чем просто произвести вставку специального шипа в паз и потом закрутить все шурупы. Несмотря на относительную первоначальную простоту, те кто в той или иной мере сталкивался с установкой материала, знают, что на деле это не просто. Может быть с процессом монтажа панелей на обычную ровную стену и все понятно, но при появлении таких элементов, как двери, конструкционные отверстия для вентиляции или окна, а также утопленные или, наоборот, выступающие разнообразные детали, монтаж такого элемента, как околооконная планка сайдинга, может значительно замедлиться.

Никаких особых требований относительно и профессиональных умений не требуется, нужно просто внимательно изучить и понять этапность действий по качественной отделке подобным материалом, а также иметь для этой цели определенные инструменты.

Для качественного околооконного сайдинга мастер должен подготовить следующие инструменты:

Ножницы для резки прочного металла, которые требуются для подрезки используемых в работе панелей возле окна, когда необходимо выполнить относительно небольшой размер;

Специальная мелкозубчатая ножовка для работы с металлом и пила с небольшими зубьями;

Важно! Если работы осуществляются с виниловым сайдингом, ножовка с большими зубьями может просто порвать верхний слой материала. что повлечет за собой потерю привлекательного вида материала

То же можно отнести к пластику, при работе с ним образуются рваные края.

Потребуется приобрести саморезы и качественный предназначенный для них шуруповерт; Нивелир и специальный строительный современный уровень;

Нож-резак, который используется для осуществления наметки линии, чтобы потом по ней сломить элемент; Веревка, специальный угольник и обычный мел.

Согласно европейским нормативам окна на сооружении немного углублены в поверхности, но не больше, чем на три десятка сантиметров. Что касается России, то здесь подобные нормы не соблюдаются, по этой причине европейская пластиковая планка не всегда используется на стройках в России. В случае, если окна очень сильно углублены, особым J-профилем не получится отделаться, придется использовать как раз специальную околооконную планку, тем более, что она намного более привлекательна, чем иные детали.

При углубленности окна примерно на 20 см, вблизи него устанавливается специальная конечная планка строго по оконному периметру. Определяется параметр утоппленности оконного проема. При этом используемая планка при необходимости может быть немного обрезана строго вдоль. Своей широкой стороной он помещается в конечную планку, а затем закрепляется на специальной обрешетке, которая присутствует на стене.

Для чего нужна околооконная планка

Околооконная планка защищает оконный проем от влаги

Слабое место любой обшивки – стыки и швы. Производители стараются разработать такую технологию сборки, которая позволяла бы минимизировать их количество или надежно их прятать. Сайдинг не исключение. При сборке стыки между ламелями закрываются автоматически благодаря методу соединения – «шип в паз». Однако при стыковке ламелей на углах, возле оконных и дверных проемов возникают трудности.

Обрамление оконного проема приедет фасаду эстетичный законченный вид. Но на деле назначение его другое. «Рама» вокруг проема защищает стыки сайдинга с окном и предупреждает проникновение влаги под обшивку или через проем внутрь помещения. Оконная планка – специальный элемент, позволяющий спрятать торцы ламелей и закрыть стыки.

Профиль такого рода нужен не всегда. Сайдинг и все доборные элементы рассчитаны на определенные стандарты. Например, оконный проем, согласно европейским требованиям, утапливается в стену на 13 см. Однако в частном строительстве нередка ситуация, когда стеклопакет стоит буквально на одном уровне со стеной. Обрамлять проем приходится с помощью другого профиля — J-планки.

Правила монтажа сайдинга

Принципы установки доборных элементов металлического и винилового сайдинга одинаковы. Оформление оконных и дверных проемов имеет свою особенность: в этих местах на облицовочный материал всегда будут оказывать воздействие перепады температур (тепло из дома и холодный воздух с улицы)

Поэтому крайне важно учесть коэффициент тепловой деформации отделочного материала и соблюдать правила крепления панелей и профиля

При нагреве или охлаждении сайдинга в нем начинают действовать силы расширения-сжатия, поэтому панель то удлиняется, то укорачивается. Степень деформации зависит от коэффициента теплового расширения данного материала. Продукция разных производителей имеет разные показатели температурного расширения. Поэтому приступая к монтажу, нужно пользоваться не найденной в посторонних источниках информацией о технических характеристиках материала, а данными завода изготовителя (указаны в паспорте изделия).

Марка сайдинга	Коэффициент прочности на растяжение (кг/см2)	Коэффициент эластичности (кг/см2)	Коэффициент линейного расширения (см/см*°С)
Стандарт ASTM	368	20,248
Boryszew (Польша)	419	27,611	5,76*10 -5
Slovinyl (Словения)	402	27,611	5,54*10 -5
Royal (Канада)	576	25,17	5,1*10 -5

Температурное расширение винилового сайдинга и аксессуаров

Требования к монтажу сайдинга

В среднем, все инструкции производителей сайдинга имеют много общего. Поэтому остаются неизменными правила монтажа, которые нужно строго соблюдать.

Саморезы вкручивают точно в центр отверстия на гвоздевой планке (на перфорированной полоске, которой оснащен каждый элемент отделочного материала).
Между шляпкой самореза и сайдингом должен оставаться зазор 1-1,5 мм. Он необходим для свободного хода панели во время действия сил сжатия-расширения.
При замковом соединении доборных элементов и панелей выполняют нажим сверху вниз.
Нельзя крепить сайдинг в тех местах, где нет предусмотренных для этой цели отверстий.
Не рекомендуется хранить виниловый сайдинг при температурах ниже -5 °С и выше +25 °С.
Гвоздевые планки, которые расположены рядом, не должны граничить друг с другом. Между ними необходим зазор не менее 6 мм. Для его обеспечения гвоздевые планки подрезают ножницами по металлу.

Крепление сайдинга

Для того чтобы все элементы отделки дома имели аккуратный внешний вид, их нарезка должна быть правильной. Можно использовать электролобзик с пилкой по металлу (с мелким зубом) или болгарку с диском по металлу с толщиной круга не более 1,5 мм.

Как правильно резать сайдинг

Видео — Инструкция по резке сайдинга

https://youtube.com/watch?v=KwsQEPZb-Mg

При работе с виниловым и металлическим сайдингом стремятся делать рез по внутренней стороне профиля. Но это не всегда возможно. Если возникла необходимость распила электролобзиком по лицевой поверхности, по обеим сторонам от линии реза наклеивают малярный скотч. Делают распил и снимают бумажную защиту (скотч). Если поверхность сайдинга не укрыть, на ней останутся следы, от которых невозможно будет избавиться.

Резка винилового сайдинга

Прежде, чем приступить к работе

Пластик, которым выполняется обшивка окон и стен, изменяет свои физические свойства при изменениях температуры (сжимается на морозе и расширяется на жаре), поэтому при монтаже рекомендуется оставлять зазор между панелями от 6-9 миллиметров (летом) и до 10 миллиметров (зимой).
Устанавливая профиль в холодное время года, перед началом работ его нужно не менее 12 часов выдержать в теплом помещении, иначе пластик сломается на морозе.
Прикрепляя к каркасу профиль саморезами, нельзя их плотно затягивать, так как это приведет к разрушению пластика, который под воздействием температуры будет расширяться или сжиматься.
Рассчитывая размеры материалов, к ним следует добавлять приблизительно по 6 сантиметров, чтобы был запас для обрезки.

Знания этих секретов позволят установить профиль таким образом, что через некоторое время он не испортится и его не придется менять. А значит, хозяину дома не придется идти на непредвиденные траты и переделывать всю работу.

J-образная универсальная планка

Размеры и особенности

Околооконный профиль представляет собой довольно сложную конструкцию, в которой каждый элемент играет важную роль. Для лучшего понимания особенностей специалисты в произвольном порядке делят профиль на три условные части:

большая внутренняя часть, предназначенная скрывать швы и откосы – имеет обилие размеров, что особенно удобно при нарезке материала, неоднородную или однородную структуру, в зависимости от основного материала планки. Используется для закрепления конструкции, так как удерживает последний профиль;
малая наружная часть – это продолжение большой внутренней части, как правило, имеет размер в 3 раза меньше, чем откосы, выполняет функцию обрамления;
фиксирующая часть (J – элемент) – представлена П – формы модулем, который служит для соединения панелей в одной плоскости, имеет овальные отверстия по наружному краю для фиксации приоконной планки.

Теперь рассмотрим размеры околооконных планок. В зависимости от этого параметра их принято делить на широкие (их достаточно для укрытия больших участков деталей, имеют размер откосов от 15-18 см) и узкие (охватывают детали меньшего размера, имеют ширину 15 см).

Размер деталей приоконных планок для сайдинга напрямую зависит от производителя материала. Предлагаем ознакомиться с основными вариациями размеров в следующей таблице:

Следует учесть, что планки изготавливаются производителями только в рамках стандартных размеров, поэтому в условиях строительства в нашей стране, когда большинство домов построены по старым проектам, их использование не всегда возможно. Однако, и эта проблема уже активно решается производителями.

Немаловажным фактом является то, что потребителю предоставляется широкий выбор цветовых решений. Здесь производителями были учтены абсолютно все особенности сайдинга, поэтому проблем с подбором необходимых именно в Вашем случае околооконных профилей точно не возникнет.

Монтаж

Пошаговая инструкция по установке приоконной планки для сайдинга включает несколько пунктов.

Если необходимо, замените оконные рамы на новые. Очистите окно и оконный проём от всего лишнего, мешающего работе.
Проверьте состояние откосов, заделайте щели и трещины возле проёмов.
После высыхания замазки (строительной смеси) обработайте откос и линию его стыка с рамой окна противогрибковым и противоплесневым составами.
Смонтируйте обрешёточную конструкцию по всем стенам, где планируется установить сайдинг. После возведения околооконной несущей конструкции определите, как должен располагаться отлив, используя особую доборную комплектующую. Этот элемент ставится на некотором расстоянии от фасадной стороны строения или здания и придаёт стоку равномерности. От спецдоборной детали можно отказаться – функцию водоотведения примет на себя приоконная планка, скошенная под определённым углом. Для планки заблаговременно ставится отрезок бруса – под этим же углом.
Прикрепите к внешней зоне оконного проёма деревянную или пластиковую рейку, служащую базой для финишной планки. Здесь окажутся полезными детали, сработанные из лиственной древесины – она лишь немного расширяется при жаре. Все деревянные комплектующие пропитайте защитными составами.
Рассчитайте необходимое количество материала для обшивания. В качестве исходных данных – внутренний и внешний периметры оконного проёма, ширина откоса. На одной из замеряемых сторон используются три точки-ориентира – третья позволит обойти перекос, намечающийся при изменении высоты рабочей точки. Полученные значения соизмеряются и сопоставляются со схемой расположения окна.
Соразмерив параметры откосов и оконного проёма, приобретите околооконный профиль нужного типоразмера (или приспособьте ранее купленный).
Подготовьте крепёж. Оконные саморезы не должны превышать по длине и диаметру рекомендованные значения. В противном случае худший вариант – растрескивание стекла в стеклопакете окна.
Зафиксируйте финишную планку. Она устанавливается по внутреннему периметру оконного пролёта. Финишная планка должна плотно прижиматься к раме. Для придания дополнительной устойчивости, привлекательности собираемой облицовки и выдержки прямого угла стыкования комплектующие режутся под 45 градусов. Пластик, в частности, винил, из которого сделан сайдинг и оконные наличники, легко разрезается болгаркой – используйте отрезной диск по металлу или дереву.

Сопоставьте и зафиксируйте финишную и приоконную планки.

Вначале подгоните нижнюю сторону. Например, когда ширина окна изнутри равна 80 см, а наличник удлиняет это расстояние на 8 см, то общая длина околооконной планки равна 96 см – по 8 на припуск с каждой из сторон.
Внутренний подрезаемый выступ согните. Образуется отбортовка – она должна быть обрезана до 2-2,5 см. Внешняя останется прямой – либо можно подрезать небольшую часть места стыковки. Выдержите угол подрезания в 45 градусов. Отклонение хотя бы на один градус при температурном сужении зимой приведёт к образованию щелей.
Повторите действия с противолежащей (верхней) комплектующей приоконной и финишной планок. Подрезание под 45 градусов может получиться зеркальным.
Зафиксируйте подрезанные элементы при помощи дополнительных саморезов – с внешней стороны. С внутренней финишная планка закроет приоконную.
Аналогично отмерьте, распилите и подгоните боковые (слева и справа) комплектующие. Замеры можно произвести не по трём, а по двум точкам – скос им не грозит, так как ориентиры у приоконной и финишной планок уже есть. Верхняя и нижняя комплектующие имеют ложбины для оттока дождевой воды и растаявшего снега – внутренняя комплектующая откосной стойки укорачивается лишь по измеренному значению кривизны.

Обрезание внешних планок осуществляется другим способом.

Оставьте верхние края прямыми. Исключение – корректирующее подкорачивание уголка. Нижние края состыкуйте путём обрезки планки под 45-градусным углом.
Для стыкования просуньте вертикальную стойку под угол верхней комплектующей – и засуньте её под финишную планку. Язычок при этом должен оказаться под ней. Повторите это же действие и для нижней планки. При этом стоечный угол приоконной планки должен вщелкиваться, спрятав виднеющуюся часть нижней планки.
Зафиксируйте с помощью оконных шурупов все незакреплённые комплектующие.
Заклейте все стыки клеем-герметиком.

Детальнее о монтаже околооконной планки для сайдинга смотрите в следующем видео.

Монтаж и обработка

Монтаж детали своими руками требует выполнения конкретных норм, совершенные погрешности и невнимательность в работе приводят к неприятным последствиям. Это отрицательно отразится на оформлении сооружения. Для процедуры разметки материалов потребуется идеально ровная поверхность.

Как начать работу:

Устанавливается профиль. Основные фрагменты
надежно и прочно соединяются между собой.
На свои места устанавливаются выбранные
элементы: внутренний край аккуратно заводится в финишный профиль.
Подгоняются вертикальные элементы. Здесь
невозможно обойтись без точных замеров. Параметры определены по 2 основным
точкам, так как нижний фрагмент находится под углом.
С анализом выверенной кривизны обрабатывается
внутренняя зона откоса.
Внешние планки формируются таким образом: в верхней
части края остаются прямыми.
Выполнение процедуры соединения: вертикальная
стойка устанавливается под угол верхней планки.

Фрагменты необходимо крепить прямо на саморезы. Кроме того, стыки нужно обработать герметиком. После выполнения обрамления проемов, монтируется сайдинг проверенного производителя. В том случае, если оконный блок с незначительным углублением, не потребуется установка откосов

Каждый человек может при желании установить приоконную планку сайдинга, но для этого важно ознакомиться с правилами и рекомендациями профессионалов в этом направлении

Требования к монтажу

Для того, чтобы околооконная планка выполняла возложенные на нее задачи и прослужила не меньше самого сайдинга, все работы по ее монтажу должны соответствовать следующему ряду требований:

При закреплении как металлических, так и виниловых элементов следует оставлять небольшой зазор. Это необходимо для компенсации расширения материала под действием температурных перепадов межсезонного значения. Так, саморез никогда не должен быть закручен до предела – даже при наличии пресс-шайбы.
Метиз должен вкручиваться по центру отверстия и перпендикулярно основанию.
В качестве основных элементов для крепежа рекомендуется применять саморезы с оцинкованным покрытием.
Установка планки должна выполняться на стадии монтажа каркасной конструкции.

Приоконная планка монтирована до начала установки панелей Источник prom.st

Для формирования качественного обрамления и плотного прилегания соединяющихся сторон (во избежание проникновения сырости) должна выполняться угловая подрезка и зарезка кромок, соответственно.
Монтажные работы рекомендуется проводить при положительной температуре окружающей среды. В противном случае при эксплуатации высока вероятность образования дефектов по причине расширения материала во время оттепели.

Особенности монтажа и обработки околооконного сайдинга

Обычно утопленности в 20 см для околооконной сайдинговой планки мало, чтобы качественно спрятать данный зазор, придется применять нарезку из нескольких панелей используемого материала, J-профиль, а также внешний угол. Установка производится точно так же, как на внешней стороне угла, но с той разницей, что в угловой элемент на внутренней стороне оконного проема, должен быть соединен со специальным с J-профилем.

В случае если для качественного оформления оконного проема приобретена специальная J-рейка, ее обязательно крепят строго по периметру. Для начала устанавливаются специальные планки по бокам. После этого на верхнем элементе мастер должен сделать надрез по нижней расположенной горизонтально части именно так, чтобы в результате получилось «ушко», которое требуется пригнуть немного вниз. Данная часть должна обязательно подойти под рейки, расположенные сбоку, причем строго сверху-вниз.

В рейках боковых частей разрез осуществляется именно на величину «ушка». По краю верхнего элемента обрезается правильный угол. Есть определенные правила уклона, которые зависят от расположения угла:

Правый — укладывается сверху вниз и обязательно справа налево, при этом угол равен 45 градусам;
Левый — по направлению сверху вниз, уже слева направо и также 45 градусов.

Задняя сторона всех планок может быть выполнена точно так же, но пой причине, что после монтажа всех используемых элементов сайдинга она б невидима, потому можно вполне оставить и прямой угол. По подобной технологии устанавливается и обычный широкий наличник, но при этом все припуски должны быть немного больше, все зависит от параметров ширины профиля.

https://www.youtube.com/watch?v=xNyS3w0eAQ4

Список источников

www.sibear.ru
ofacade.ru
plotnikov-pub.ru

Как выбрать околооконную планку

Первое, что нужно сделать это определить ширину вашего откоса. Это расстояние от оконного профиля до обрешетки.

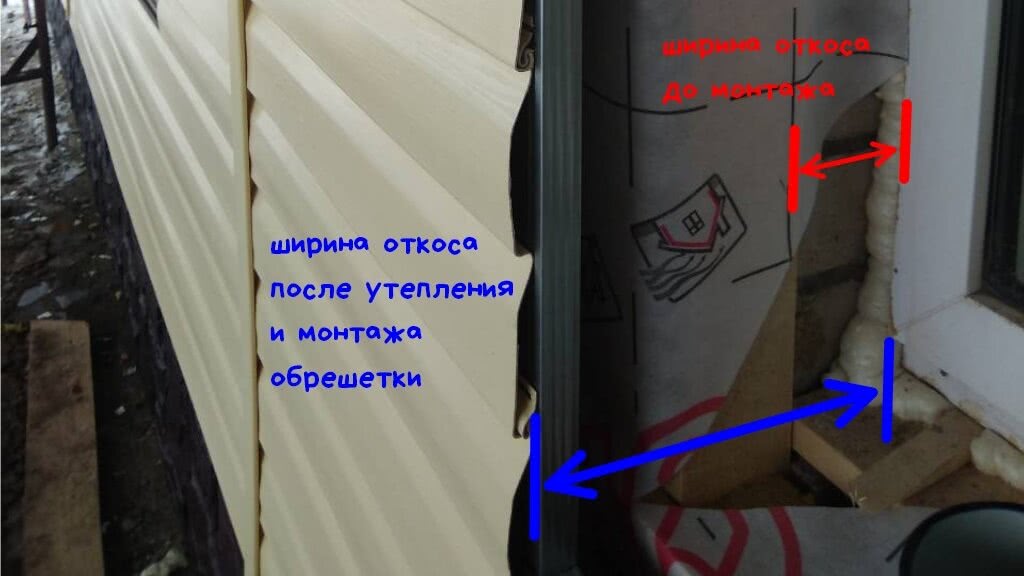

Часто измеряют расстояние от окна до края стены, но это неправильно, т.к. обязательно будет крепиться обрешетка, которая увеличит ширину откоса.

после монтажа обрешетки ширина откоса может измениться в разы

Например ширина вашего откоса 15 см.

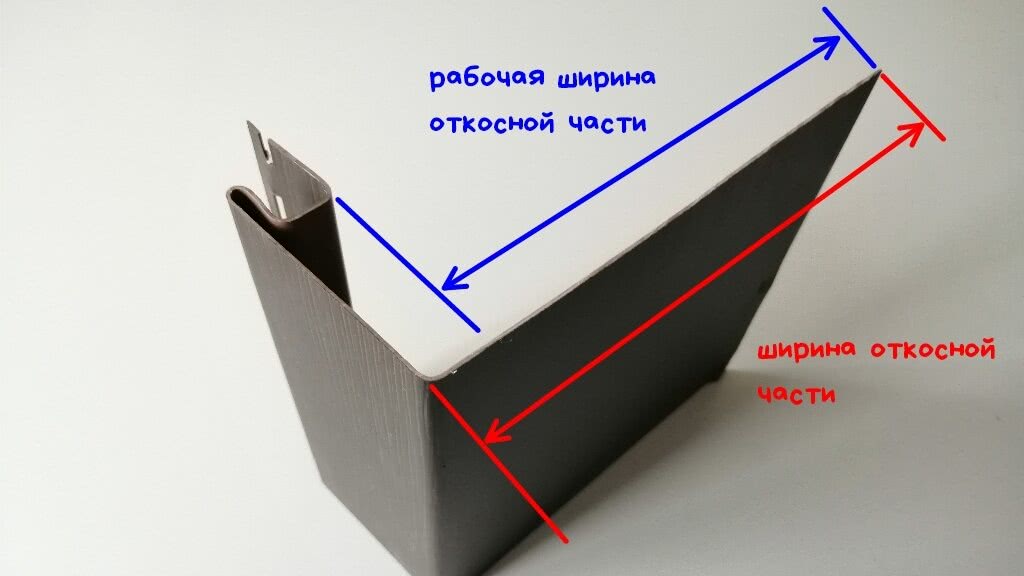

Подходит ли вам околооконная планка у которой ширина откосной части 16 см.?

не подходит — потому, что рабочий размер откосной части этого профиля 14 см.

Купив такой профиль, при монтаже вы поймете что его ширины не хватает для крепления.

разница между фактической шириной и рабочей шириной околооконной планки

Далее, если у вас остались несколько вариантов подходящих по размеру — выбирайте цвет.

Расчет

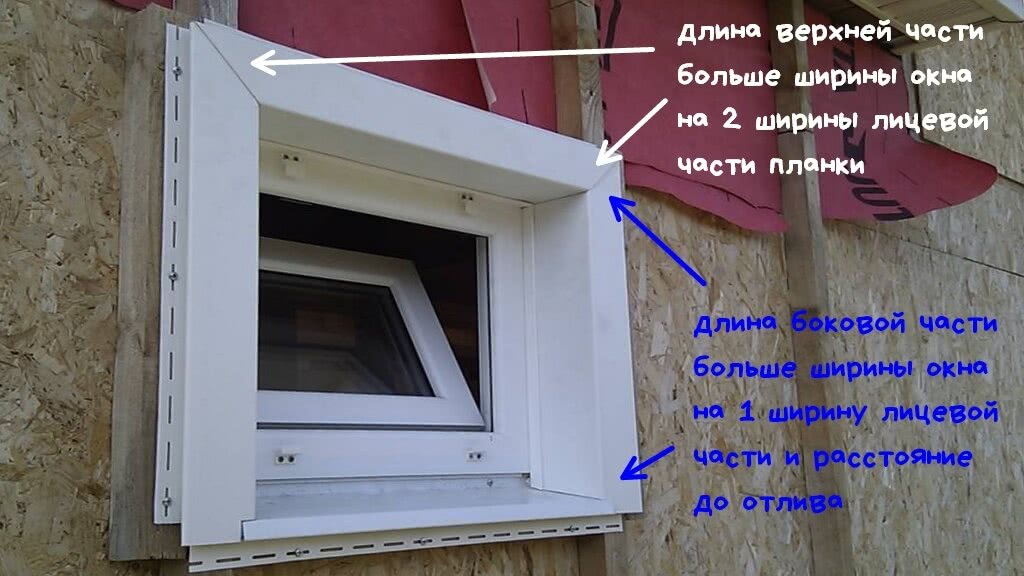

При резке кусков нужно учитывать что в углу проема профили накладываются друг на друга, т.е. длина куска должна быть больше чем длина стороны проема

для бокового стороны больше на 1 ширину лицевой части околооконной планки
для верхней стороны больше на 2 ширины лицевой части околооконной планки

длина верхней и боковых частей откоса должны быть длиннее чем ширина и высота окна

Чаще всего для каждой стороны откоса используют целый кусок профиля без соединений.

Длина околооконной планки может быть только 3,0 м или 3,05 м, поэтому расчет нужного количества нужно вести по кускам а не по сумме длин.

Пример

нужно определить количество околооконных профилей (длина 3,0 м, ширина лицевой части 8 см) для 2-х окон высотой 1,6 м и шириной 2,2 м.

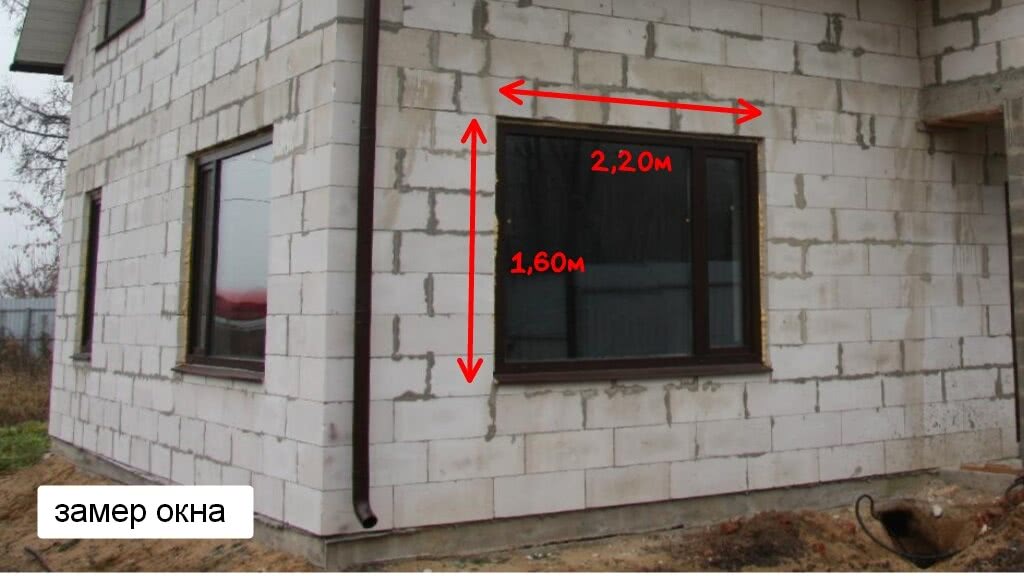

пример окна

куски необходимые для монтажа

для боковой стороны нужен кусок длиной 1,6+0,08 = 1,68 м
для верхней стороны нужен кусок длиной 1,9+0,08*2 = 2,06 м

расчет по сумме длин кусков — неправильно

сумма длин всех кусков для 2-х окон (1,68 м * 2 + 2,06 м * 2) * 2 = 14,96 м
количество профилей 14,96 м / 3,0 м = 5 шт

расчет по кускам — правильно

кусок 1,68 м при отрезе от целого профиля остаток 1,32 м — применить нельзя выкидываем — значит для каждой боковой стороны нужна околооконная планка 1 шт.
кусок 2,06 м при отрезе от целого профиля остаток 0,94 м — применить нельзя выкидываем — значит для каждой верхней стороны нужна околооконная планка 1 шт.
у 2 окон — 8 сторон откосов — значит кол-во профилей = 8 шт.

расчет околооконных планок нужно делать по штучно, а не по сумме длин необходимых кусков

Разница между двумя расчетами значительная, считайте правильно и вам не придется тратить свое время, ездить по несколько раз докупать товар.

Пошаговая инструкция

Крепеж сайдинговых ламелей осуществляется по следующей схеме:

разметка и нарезка фасадных отделочных панелей в соответствии с длиной;
закрепление фасадных отделочных панелей на каркасе обрешётки;
крепление первой панели на стартовую планку;
установка последующих фасадных отделочных панелей аналогично первой;
соединение всех панельных элементов друг с другом посредством специальной замковой системы до характерного щелчка;
крепление сайдинговых панелей через перфорированные отверстия на участке верхней кромки;
крепление верхней панели к предыдущей посредством заведения её торцевых участков в вертикальные отделочные элементы.
